Схема охлаждения ауди 80 б3 схема

Меняем антифриз на Ауди 80

Замена антифриза подразумевает наличие минимальных технических навыков, а также понимание самого процесса. Действие по инструкции избавит вас от неожиданностей, которые могут возникнуть в процессе выполнения данной операции.

Названия моделей, к которым применим данный порядок действий:

• Ауди 80 Б3;
• Ауди 80 Б4;
• Ауди 90.

Слив охлаждающей жидкости

Для слива антифриза на Ауди 80 Б3, Б4 достаточно отсоединить два нижних патрубка подходящих к помпе, всего к ней подходит три патрубка, верхний трогать не обязательно. Сама помпа находится справа ниже генератора, если стоять лицом к капоту.

Теперь рассмотрим действия по шагам:

1. подставляем снизу под место слива емкость для отработанной жидкости;
2.  для более удобного доступа к патрубкам снимаем пластину, но это делать не обязательно, если она не мешает снять хомуты на шлангах (Рис.1);
3. пластина крепится четырьмя болтами, два по центру, один под генератором. Еще один сквозной болт с гайкой снизу;
4. снимаем два нижних патрубка и опускаем их в емкость для слива (Рис.2);
5. откручиваем пробку на расширительном бачке, чтобы убрать вакуум, для более быстрого слива антифриза.

Таким образом достигается наиболее полное осушение системы, если этого недостаточно, можно выкрутить термостат. Но делать это рекомендуется в крайних случаях, так как высока вероятность его поломки.

Промывка системы охлаждения

Промывку охлаждающей системы рекомендуется производить дистиллированной водой, с доведением двигателя до рабочей температуры. Для того чтобы открылся термостат и жидкость прошла по большому и малому кругу циркуляции.

При помощи специальных химических составов промывку в Ауди 80 делать не рекомендуется. Так как при такой очистке существует большая вероятность забивки каналов внутри двигателя. А также разрушение радиатора печки в тех местах где уже начались процессы коррозии.

Заливка нового антифриза без воздушных пробок

Процесс заливки нового антифриза будет правильно начать с проверки всего что мы отсоединяли при сливе. В данном случае это два патрубка подходящие к помпе. Их стоит проверить на наличие дефектов, а также хомуты, которыми они зажимаются. Если все в порядке, то следуем дальше:

• заливаем антифриз в расширительный бачок, до максимальной отметки;
• полностью прогреваем машину, чтобы жидкость пошла по большому кругу циркуляции;
• глушим двигатель.

Первый этап завершен, далее нам нужно стравить воздух и избавиться от воздушных пробок. Существует два варианта решения данной проблемы:

1. первый вариант: на печку идут два шланга, на одном из них есть так называемый кран маевского, немного откручиваем его и дожидаемся пока вместо воздуха пойдет жидкость, после этого его зажимаем (Рис.1);
2. второй вариант: если нету краника, находим сверху толстый шланг, на нем установлен датчик температуры охлаждающей жидкости, немного откручиваем его. Начинает стравливаться воздух в виде пузырьков, как только пойдет жидкость, закручиваем датчик до упора (Рис.2);
3. после этого осталось только проверить уровень антифриза или тосола в расширительном бачке, при необходимости долить на 2 см выше минимальной отметки.

После выполнения этих пунктов, работа двигателя будет правильной, без перегрева, воздушных пробок и с хорошо работающей печкой.

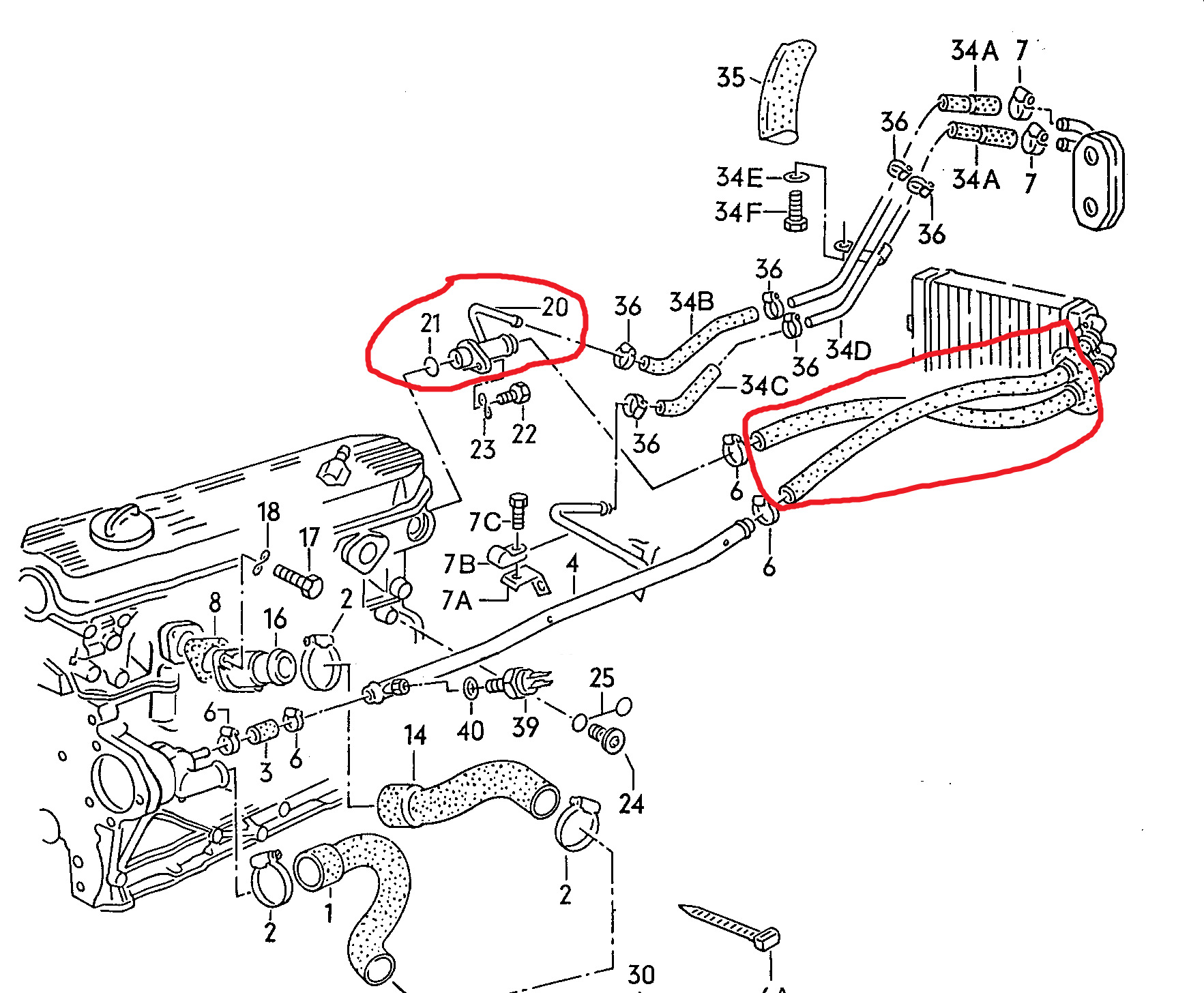

Схема циркуляции охлаждающей жидкости

На схеме циркуляции наглядно видно, как жидкость движется при закрытом термостате по малому кругу, до достижения температуры +85 градусов. Благодаря этому двигатель быстро прогревается, также печка начинает дуть теплым и отапливать салон (Рис.А).

Малый и большой круг циркуляции

Открывается термостат по достижении +95 градусов и антифриз начинает двигаться по большому контуру, через радиатор. Происходит охлаждение жидкости встречным потоком воздуха, а при его нехватке включается вентилятор, обеспечивая дополнительный обдув (Рис.Б).

Схема работы

Чтобы в салон Audi 80 В3 или В4 поступал свежий воздух, для этого используется система вентиляции. Воздух обтекает корпус печки, и за счёт наличия специальных заслонок поступает на сопла выхода.

Когда система отопления выставлена в режиме обогрева, то холодный воздух, поступающий из внешней среды, нагревается. Это обеспечивает радиатор системы отопления, прогрев которого происходит за счёт жидкости охлаждения двигателя.

Сам радиатор печки располагается внутри корпуса отопительной системы. Свежий воздух, который протекает через узел, прогревается горячими секциями радиатора, после чего уже в подогретом виде воздух оказывается внутри салона.

В автомобилях Audi 80 в кузовах В3 и В4 обогрев салона регулируется воздушным методом. То есть температуру водитель выставляет исходя из соотношения горячего и холодного воздуха. Для таких задач здесь предусмотрен блок управления с регулятором температурной заслонки.

Важно заметить, что отопитель на Audi 80 предусматривает использование четырёхступенчатого вентилятор системы отопления. Чтобы увеличить или уменьшить мощность обдува, выбирается соответствующий режим функционирования

Чтобы задавать вентилятору ту или иную скорость вращения, используются подключаемые сопротивления. Сами сопротивления можно отыскать внутри платы подключения электровентилятора. Если какое-нибудь из сопротивлений выходит из строя, тогда автовладельцу Audi 80 приходится менять всю плату в комплекте с сопротивлениями.

Каких-то существенных отличий между отопительной системой на Audi 80 в кузове В3 и В4 нет. В случае с кузовом В4, как и при работе отопителя на В3, встречные потоки воздуха проходят через отверстия, расположенные между лобовым стеклом и капотом, после чего с помощью коробки воздухопритока оказываются в салоне.

Подача воздуха осуществляется естественно и принудительно. Во втором случае в работу вступает электровентилятор. Единственный нюанс, который может отличать В3 от В4, это вероятность наличия у последнего заводского воздушного фильтра. Он позволяет предварительно очищать воздух перед его поступлением в салон.

Когда отопитель включается, специальная заслонка перенаправляет потоки воздуха к радиатору системы отопления, где циркулирует горячий антифриз. Если же печку выключить, тогда воздух будет следовать в салон из воздухозаборников, минуя радиатор отопителя.

Блок управления предусматривает возможность регулировки температуры, интенсивность обдува (разные скорости работы электровентилятора), а также направление потоков воздуха. На регуляторе есть соответствующие символы, которые помогают понять, как направить воздух в ноги, на лобовое стекло или непосредственно в стороны водителя и пассажиров.

Причины и методы устранения неисправностей печки Ауди 80

Поскольку летом отопитель не используется, проблемы с печкой появляются с наступлением холодов, что доставляет массу проблем водителю и пассажирам. Возможно ли самостоятельно установить причину появления неисправности и попробовать её устранить? Как показывает практика, ответ на этот вопрос в целом положительный – большую часть проблем действительно можно решить, не прибегая к услугам профессионалов, но при условии точного диагностирования причин поломки, а их может быть очень много.

Способ № 3

Если завоздушивается печка на Ауди 80 Б4, начинаются проблемы с охлаждением силового агрегата. Температура может подниматься до критических отметок даже при спокойной езде без особых нагрузок на мотор. По этой же причине запуск холодного двигателя становится затруднённым. Завоздушенность системы охлаждения ухудшает и эффективность работы отопителя, поэтому от воздушной пробки следует избавиться как можно скорее. Для этой операции потребуются помощник, тара для ОЖ и некоторое количество свежего антифриза для доливки.

Данный способ предполагает, что автомобиль должен быть установлен под наклоном так, чтобы сверху находилась передняя часть. Хотя это условие не является обязательным, но поднятие передка на 30 – 40 см. облегчит задачу устранения завоздушенности, поскольку в этом случае верхней точкой контура системы охлаждения становится радиатор. А значит, все остальные узлы по теории должны быть полностью заполнены антифризом. Последовательность действий:

Заезжаем на горку, эстакаду или приподнимаем переднюю часть машины на подъёмнике, обеспечивая неподвижность автомобиля.

Откручиваем заливную горловину радиатора, выполняем ту же операцию в отношении пробок для устранения завоздушенности. Их месторасположение может быть разным в зависимости от модификации Ауди 80, но обычно их устанавливают правее заливной горловины (нередко встречается вариант пробки, расположенной на термостате). Осматриваем пробки на предмет наличия дефектов, которые могут быть причиной возникновения завоздушенности. В случае обнаружения таких дефектов заменяем пробки на новые.
Включаем зажигание без запуска мотора. Регулятор температуры печки следует установить на максимальный обогрев, а скорость вращения вентилятора сделать минимальной. Такая настройка открывает клапаны печки на максимальный угол, при этом должен запуститься насос

Следим за тем, чтобы температура антифриза в системе не поднималась выше 60 градусов.
Приступаем к заливке ОЖ в радиатор, делаем это осторожно, медленной струёй. Если воздух есть, он будет выходить из освобождённых от пробок отверстий вместе с охлаждающей жидкостью (в ней будут присутствовать пузырьки). Чтобы антифриз не пропал, подставляем под отверстия заранее приготовленную тару

Признаком удаления завоздушенности будет отсутствие пузырьков в сливаемом антифризе. В этом случае нужно сразу же закрутить пробки, после чего долить тосол примерно до верхнего среза горловины радиатора. Если на вашей Audi месторасположение подкачивающего насоса – корпус радиатора, необходимо подождать около пяти минут, требуемых для того, чтобы жидкость заполнила всю систему.

А теперь нам потребуется помощник, который будет работать в салоне. Он должен завести мотор и удерживать обороты в пределах 2,5 – 3,5 тысячи оборотов в минуту. Дожидаемся, пока из байпасного отверстия не начнёт литься под хорошим напором струя антифриза, после чего ставим пробку заливной горловины на место. Помощник должен проверить, насколько прогрелся мотор, приставив руку к дефлектору отопителя. Если воздух будет холодным, следует увеличить обороты до 4 – 4,5 тысячи и ждать, пока изо всех воздуховодов не начнёт поступать горячий воздух.
Чтобы удостовериться в открытии термостата, необходимо притронуться рукой к патрубку отвода антифриза, который идёт к нижнему отсеку радиатора. В момент открытия термостата вы почувствуете, как патрубок начинается нагреваться. Как только температура станет одинаковой в обоих патрубках, это будет означать, что термостат открылся максимально. В этот момент следует заглушить силовой агрегат и дать мотору остыть. После этого проверяем уровень ОЖ и при необходимости дозаправляем систему охлаждения.

Есть ещё один очень надёжный способ, как развоздушить печку на Ауди 80 Б3, но он требует небольшой переделки системы охлаждения. Для этого потребуется кусок трубы такого же диаметра, как и патрубок отопителя, диной сантиметров 8 – 10. Сплющиваем его с одной стороны, проделываем отверстие, нарезаем резьбу и вкручиваем краник Маевского. Вклиниваем трубку между шлангом и фланцем патрубка, при этом краник должен смотреть обязательно вверх. Поскольку данное место является наивысшей точкой системы охлаждения, при появлении признаков завоздушенности на работающем двигателе и при закрытой пробке расширительного бачка просто откручиваем краник Маевского – весь воздух гарантированно стравливается в атмосферу.

Как видим, способов избавиться от воздушной пробки в контуре системы охлаждения имеется немало. Какой из них сподручнее – решать вам.

Как устранить завоздушивание печки в Ауди 80

Многие обладатели Ауди 80 сталкивались с ситуацией, когда эффективность работы печки со временем снижалась настолько, что не обеспечивала достаточного нагрева в холодное время года. И довольно часто причиной такого неадекватного поведения является завоздушенность системы охлаждения. Как правило, устранение этой неисправности решает все проблемы, но чтобы завоздушенность не появилась снова, необходимо выяснить причину её возникновения. Это могут быть течь в радиаторе, наличие повреждения в крышке РБ, трещины или нарушение целостности прокладки ГБЦ. Но чаще всего воздух попадает в систему охлаждения по причине неправильно выполненной замены антифриза. Рассмотрим, как выгнать воздух из печки Ауди 80. Существует несколько способов, опишем те из них, которые заслуживают доверия, поскольку были испытаны на практике и показали положительные результаты. Сразу отметим, что если вы никогда раньше не пробовали избавиться от воздушной пробки, с первой попытки у вас может и не получиться.

Удаление воздуха из печки Ауди 80.

4.0 Система охлаждения

Система охлаждения

Система охлаждения в Audi 80 выполняет две функции: охлаждает двигатель и обогревает салон. Обычно она очень надежна, но если все-таки возникли неполадки, данная глава поможет вам разобраться с этими проблемами.

Так происходит охлаждение

При работающем двигателе водяной насос постоянно перекачивает охлаждающую жидкость по многочисленным охладительным каналам двигателя и удаляет тепло, возникающее в цилиндрах при сгорании. Привод водяного насоса в 4-цилиндровом двигателе обеспечивается клиновым ремнем, в 5-цилиндровом двигателе зубчатым ремнем, а в 6-цилиндровом двигателе – поликлиновым ремнем.

Путь прохождения охлаждающей жидкости зависит от его температуры в данный момент времени:

• Если двигатель еще не достиг рабочей температуры, то охлаждающая жидкость течет по малому контуру, проходящему через двигатель и теплообменник. Дополнительно к малому контуру охлаждающей жидкости подключен впускной коллектор.
• По достижении температуры примерно 87°С термостат открывает большой контур, который включает и радиатор. Если температура охлаждающей жидкости поднимается дальше, так что даже в радиаторе температура составляет свыше 92°С, в дело вступает вентилятор радиатора, помогая при охлаждении.

Система охлаждения, рассчитанная на работу при избыточном давлении

В системе охлаждения при рабочей температуре господствует повышенное давление 1,2 – 1,5 бар, что повышает температуру кипения охлаждающей жидкости значительно выше 100°С. Тем самым создается определенный резерв. Двигатель может достичь рабочих температур, превышающих 100°С, и при этом в системе охлаждения нет опасности кипения.

Правильное давление в системе создается благодаря резьбовой крышке расширительного бачка, которая снабжена предохранительным клапаном (1,2 – 1,5 бар) и вакуумным клапаном (0,06 – 0,1 бар). Вакуумный клапан впускает воздух, если охлаждающая жидкость становится холодней и тем самым занимает меньше места.

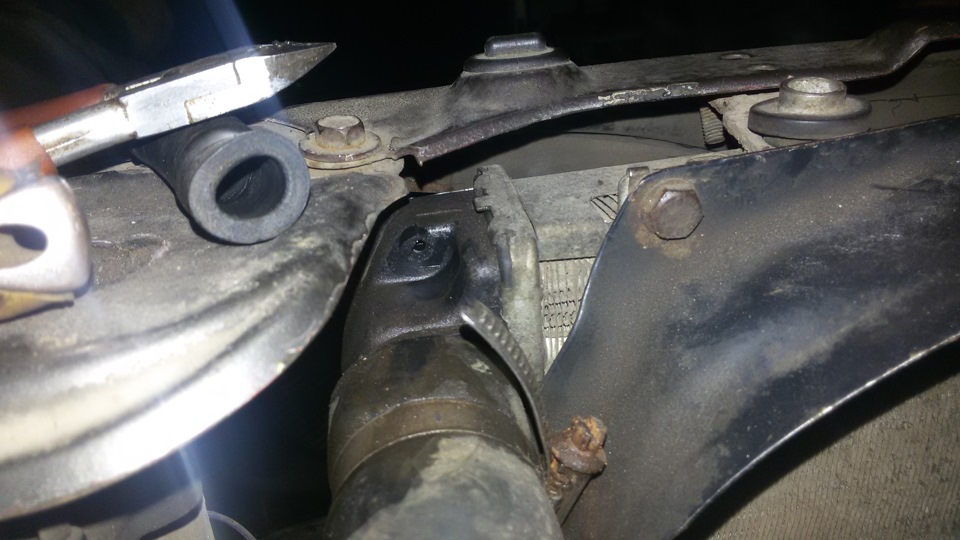

Отломался сосок: что делать

Сосок (так по-простому называют наконечник на радиаторе, на который надевается воздушный шланг от расширительного бачка, призванный отводить образующиеся воздушные пробки) может отломаться когда угодно. Часто это происходит при ремонте в СТО. Выходов здесь может быть несколько:

• Вживить втулку с нарезанной резьбой, закрепить ее поксиполом;
• Заглушить получившееся отверстие саморезом, шланг пережать;
• Заменить радиатор.

Первого способа, по отзывам, хватает лишь на несколько месяцев, максимум на год. Кое-кому даже удается продать такую машину. Но в итоге все придет к необходимости замены.

Второй способ применим только на очень короткое время, пока хозяин созванивается с автомастерской или покупает новый радиатор. Расслабляться не стоит: ездить с таким пережатым шлангом по дорогам опасно — температура двигателя все время будет повышенной, могут выйти из строя датчики.

Получается, что рано или поздно все равно встанет вопрос замены радиатора. Это достаточно дорого (от 80 долларов), но можно быть уверенным в том, что проблема решена.

Как устранить завоздушивание печки в Ауди 80

Многие владельцы Audi 80 сталкивались с тем, что эффективность отопителя со временем снижалась настолько, что он уже не мог обеспечить достаточный обогрев в холодное время года. Очень часто причиной такого неадекватного поведения является вентиляция системы охлаждения. Как правило, устранение этой неисправности решает все проблемы, но необходимо найти причину ее возникновения, чтобы предотвратить повторную вентиляцию. Это может быть утечка в радиаторе, поврежденная крышка головки блока цилиндров, треснувшая или поврежденная прокладка головки блока цилиндров. Однако чаще всего воздух попадает в систему охлаждения из-за неправильной замены антифриза. Давайте рассмотрим, как можно удалить воздух из радиатора Audi 80. Существует несколько возможностей, из которых мы описываем здесь те, которые являются надежными, поскольку были проверены на практике и показали положительные результаты. Если вы никогда раньше не пытались снять воздушный замок, у вас может не получиться сделать это с первой попытки.

Система охлаждения — бортжурнал Audi 80 1.8 S (PM) 1990 года на DRIVE2

Зато теперь я разобрался в системе охлаждения бочки:)Как обычно после работы поехал в гараж. Сегодня уже с определённой целью — менять патрубки, антифриз и фланец. (Всё было приобретено давно, руки не доходили)

Пока ждал остывания машины разобрал приборку, чтобы узнать, где у меня одна лампочка подсветки перегорела (был удивлён, когда увидел сколько их там) и глянуть почему у меня одометр живёт своей жизнью (захочется ему — считает пробег, если лень — не считает, совсем от рук отбился)

из прочитанных бортовиков искал ту самую… жёлтенькую… а она в полном поряде!

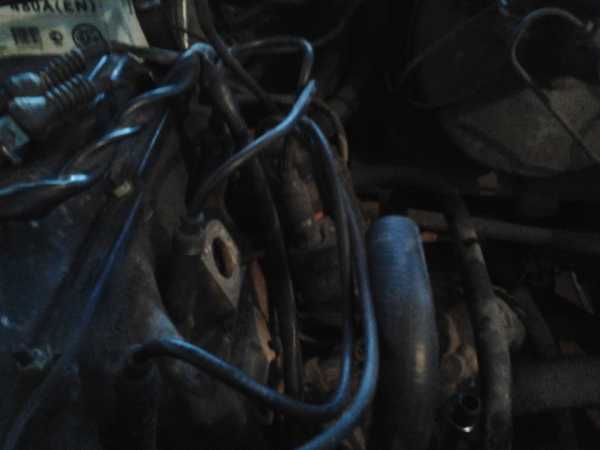

Потом нужно мне было снять фланец пластмассовый (так называемый тройник) и Z-образный патрубок от него

вот он, этот мерзкий тип

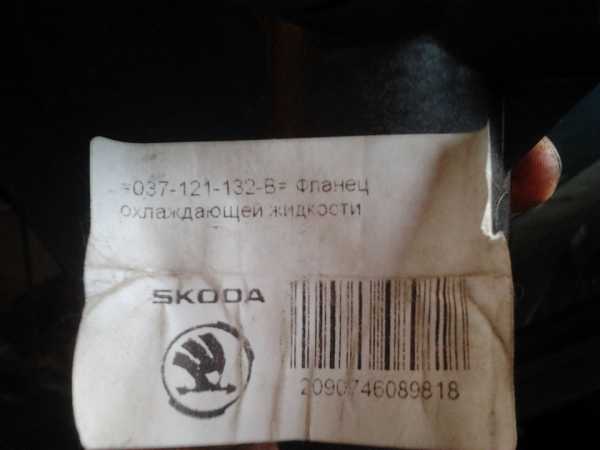

новый

старый, потёк в месте прикосновения с движкой, там резиновое кольцо видать ДАВНО уже износилось

всё снял

вот как у него

100р — пиво.

Как работает система отопления Ауди 80

Принцип работы отопителя немецкого автомобиля принципиально не отличается от схемы функционирования системы вентиляции/отопления любого современного авто. Как известно, двигатель является источником большого количества тепла, генерируемого из-за трения вращающихся деталей, работы поршней и сгорания топливной смеси. Чтобы силовой агрегат не перегревался, его необходимо принудительно охлаждать. Для этого используется система охлаждения, состоящая из радиатора и системы трубок, по которым вода циркулирует по системе и отбирает тепло у двигателя, охлаждаясь потоком встречного воздуха в радиаторе, установленном спереди автомобиля.

Ещё один радиатор имеется с противоположной стороны моторного отсека, и он уже относится к системе отопления. В тёплое время года он бездействует, а когда включается отопитель, горячая вода от силового агрегата устремляется сначала в радиатор печки, нагревая его трубки, которые отдают тепло воздуху. Таким образом, горячий воздух с помощью вентилятора и попадает в салон через систему сопел и дефлекторов, позволяя направлять поток тёплого воздуха в нужно место, включая лобовое и боковые стёкла машины.

Неисправность любого из узлов системы отопления (а также части системы охлаждения) приводит к тому, что в салон проникает недостаточно прогретый или вовсе холодный воздух, то есть печка Audi 80 дует холодным или едва тёплым воздухом.

Электрические схемы автомобилей Audi 80/90

Использование электросхемы транспортного средства помогает многим автовладельцам в проведении диагностики и выявлении неисправностей в работе бортовой сети. Схема электрооборудования Ауди 80 Б4 позволяет значительно облегчить процедуру поиска поломок, поэтому разбираться в такой схеме должен каждый автолюбитель. Подробнее о том, какие системы составляют электросхему и как своими руками определить неисправность, вы сможете узнать из этой статьи.

Теперь перейдем к вопросу диагностики проводов и основных элементов электросети Ауди Есть несколько способов диагностики неисправного оборудования: На видео ниже представлено подробное описание электросхемы управления боковыми зеркалами заднего вида с описанием основных нюансов автор ролика — Grigorij Zurov.

Посмотреть все ответы Использование вами данного веб-сайта означает ваше согласие с тем, что вы используете его на свой страх и риск. Частичное или полное использование материалов разрешается только при условии прямой и открытой ссылки для поисковых систем на непосредственный адрес материала на Сайте avtozam.

Диагностика подшипника ступицы колеса: что нужно знать и уметь? Как самостоятельно промыть бензиновые форсунки? Использование вами данного веб-сайта означает ваше согласие с тем, что вы используете его на свой страх и риск.

AUDI 80 B 3 РЕМОНТ ЗАСЛОНОК ПЕЧКИ без снятия торпеды

проблема с отопителем в ауди 87г.в.

Снимаем фильтр и сам лоток фильтра. Данные заслонки отвечают за регулировку температуры потока. Её недостаток может не сказаться на работе системы охлаждения, а обогрев будет отсутствовать.

Слева открывается следующая картина. После снятия магнитолы открывается возможность для доступа к переключателю.

Audi 80 1988, 90 л. с. — самостоятельный ремонт

Вопросы, связанные с ремонтом моторчика печки или резистора, не рассматриваются в данном посте. Итак, проблема, знакомая всем бочководам до боли, при включении печки на максимально горячий режим, ярко-красный индикатор не оправдывает наших надежд.

В добавок, поток воздуха еле ощутим и не реагирует на положение заслонки направления.

Начну с решения проблемы интенсивности воздушного потока. Забился фильтр очистки воздуха.

Меняем на новый Filtron A. Можно почистить пылесосом, но не ждите от него прежней свежести. Соскочил тросик регулировки заслонки.

Снимаем бардачок и одеваем тросик обратно. Хороший я скажу вам набор. Перед началом работ обязательно снимаем плюсовую клемму с вывода аккумулятора.

Ремонт печки Ауди 80 б 3

Вытаскиваем ее и разъединяем два разъема. Ослабляем болт под шестигранник через отверстие нижней крышки и снимаем блок подрулевых переключателей, попутно снимая два разъема. Снимаем резиновую заглушку Теперь нам нужно снять центральную консоль. Снимаем магнитолу, далее снимаем ручки управления печкой.

Если с уровнем всё нормально, то тепло может отсутствовать по причине засорения радиатора печки. Такое может произойти, когда используют порошковые препараты для устранения протечек в системе охлаждения.

Проблемы с обогревом могут возникнуть из-за воздушной пробки в системе охлаждения, которая может появиться во время замены тосола или доливки его до уровня. Также будет прохладно в салоне, когда будет прикрыт доступ воздуха к радиатору печки. Это может произойти после обрыва тросика, который открывает заслонку, а также при засорении салонного фильтра.

Советы для автомобилистов

Теперь речь пойдет о температуре потока , выходящего через дефлекторы панели. Проблема всё в тех же небезызвестных заслонка. Снимаем бардачок и воздуховод.

Слева открывается следующая картина. Данные заслонки отвечают за регулировку температуры потока.

Способ № 2

Этот метод не менее результативен, но более сложен в исполнении. Как говорится, нужно иметь «прямые» руки, а ещё лучше – если будете выполнять работу с помощником. Исходим из того, что система охлаждения исправна, то есть не разгерметизирована, все патрубки подключены правильно и не протекают, а охлаждающая жидкость залита до отметки Max в расширительном бачке. Если воздух есть, то нам всё равно придётся доливать антифриз. Алгоритм действий по развоздушиванию печки Ауди 80 следующий:

• плотно закручиваем колпачок расширительного бачка;
• запускаем силовой агрегат, даём поработать мотору на протяжении 5 – 8 минут;
• глушим мотор, если уровень ОЖ упал, доливаем до MAX;
• снимаем выходной патрубок отопителя (если смотреть по ходу автомобиля, он располагается с правой стороны);
• плотно закрываем патрубок (можно пальцем или любым мягким плоским предметом) и дуем в заливную горловину РБ, тем самым создавая давление, под воздействием которого охлаждающая жидкость вместе с воздухом начинает двигаться в сторону печки;
• как только антифриз польётся из освобождённого фланца, плотно закрываем его, освобождая патрубок, и проделываем ту же операцию, но теперь антифриз вместе с воздушной пробкой должен последовать по свободному контуру, то есть в направлении патрубка;
• как только из него начнёт литься ОЖ, надеваем патрубок на фланец, при необходимости доливаем антифриз;
• повторяем обе предыдущие операции, но теперь в отношении входного патрубка печки (расположенного левее выходного по ходу движения ТС);
• затягиваем хомуты на обоих патрубках, доливаем тосол и заводим силовой агрегат.

Основная сложность здесь в том, чтобы создать необходимое давление для проталкивания антифриза вместе с воздухом. Чтобы сделать это, необходимы сноровка и хорошие лёгкие. Никто не запрещает использовать для продувки насос. Главное – обеспечить достаточную герметичность соединения раструба бачка с насосом для обеспечения нужного давления. Если с первого раза избавиться от воздуха полностью не удалось – попробуйте ещё раз, но на горячем двигателе

В этом случае операции с патрубками следует выполнять с осторожностью, чтобы не обжечься

Кондиционер

На некоторых автомобилях по заказу устанавливался кондиционер. Кондиционер служит для охлаждения воздуха, забираемого внутри салона автомобиля при высоких наружных температурах. Вентилятор кондиционера имеет четыре скорости вращения.

Для включения кондиционера нажать на кнопку, расположенную над переключателем вентилятора отопителя. При этом в кнопке загорается зеленая контрольная лампа.

Установить рычаги распределения воздуха в среднее положение.

Закрыть кран отопителя, установив рычаг в крайнее левое положение.

Открыть центральные и боковые сопла вентиляции, отрегулировать поступление и направление подачи воздуха через них.

Поставить переключатель вентилятора отопителя в положение «4».

При чрезмерно низкой температуре охлаждаемого воздуха немного переместить рычаг управления краном отопителя вправо и переключить вентилятор на меньшую скорость.

Протечки и проблемы

Основные проблемы в системе охлаждения AUDI 80 B3, B4 связаны с утечками, которые могут возникать в трубках, радиаторе и отопителе салона. Также насос и термостат часто не работают должным образом, поэтому их просто необходимо заменить, если они неисправны.

Одной из проблем является прогорание прокладки головки блока цилиндров, из-за чего охлаждающая жидкость попадает в камеру сгорания. Это видно по тому, как выхлопные газы закипают в расширительном бачке.

Вы также можете посмотреть на цвет дыма, выходящего из выхлопной трубы. Если он белый, как будто в нем присутствуют облака паров вытекающего антифриза, но нет пятен, проблема, скорее всего, заключается в поврежденной прокладке.

Что касается замены антифриза, первое, что вы должны сделать, это прочитать официальную инструкцию по эксплуатации. В нем производитель определяет конкретные термины, которые отличаются для каждой модели и двигателя.

Для Audi 80 B3 и B4 срок замены жидкости составляет два года

Однако обратите внимание, что эти спецификации относятся к заводскому антифризу G11 VAG ZVW 237 102 зеленого цвета. Эта модель больше не выпускается, но имеется эквивалент G11 VAG G 011 A8C синего цвета

Если вы используете другой антифриз, необходимо следовать рекомендациям производителя для вашей жидкости. Обычно это средние значения, рекомендованные производителем автомобиля.

Таблица объема антифриза

AUDI 80 B3	1986-1991	1.6	6.5	оригинал G11 VAG ZVW 237 102, аналог G11 VAG G 011 A8C, или любой антифриз с допуском VW TL 774-C
1986-1990	1.8	6.5
1990-1991	2.0	8.5
1983-1985	2.1	8.1
AUDI 80 B4	1993-1994	1.6	6.5
1991	1.8	8.5
1992-1994	1.9	6.5
1992-1994	2.0	6.5
1992	2.3	8.5
1992-1995	2.6	11.0
1991-1993	2.8	11.0
AUDI 90	1985-1989	2.0	8.0
1985-1989	2.2	8.0
1989-1991	2.3	8.5

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Устройство отопителя

На автомобилях Audi 80 отопитель устроен предельно просто, вне зависимости от того, какой перед вами кузов. В3 и В4 обладают примерно одинаковой схемой, потому устройство печки Audi 80 считают идентичным.

Это во многом облегчает самостоятельный ремонт и поиск неисправных элементов без посторонней помощи. Audi 80 нельзя считать идеальными машинами в плане самостоятельного обслуживания, поскольку с некоторыми этапами ремонта справиться объективно сложно.

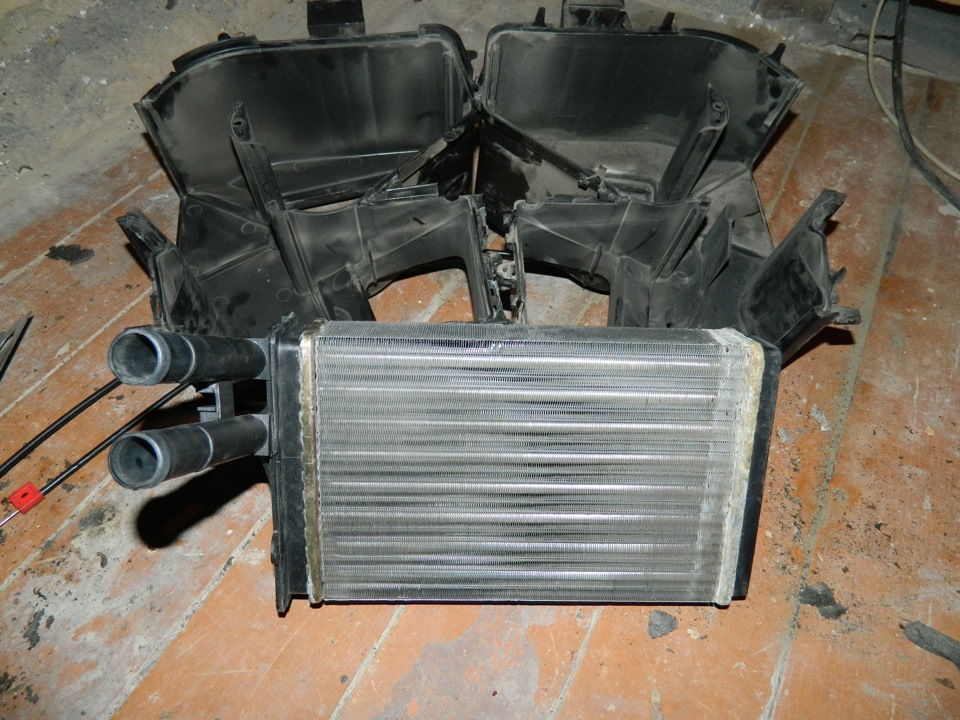

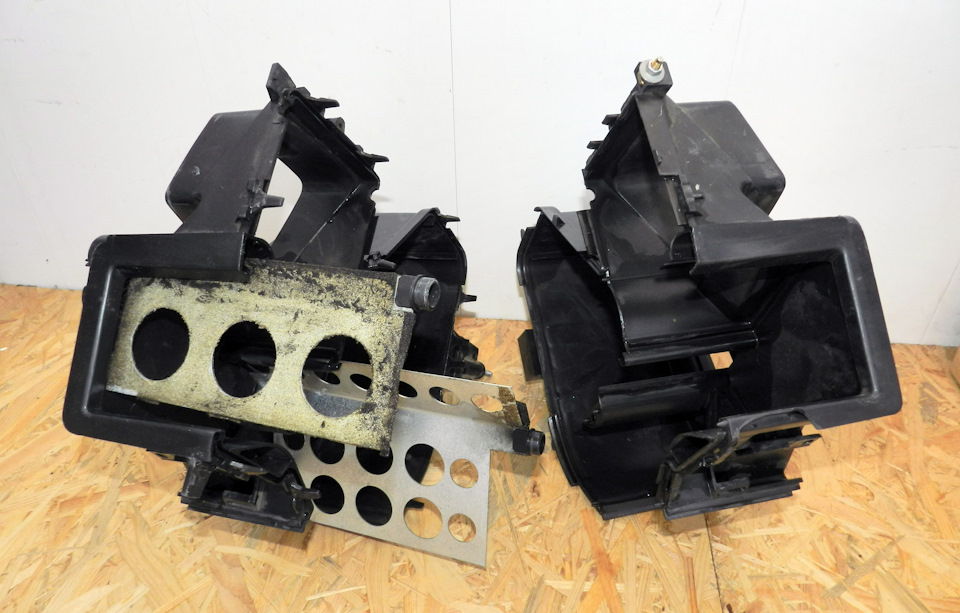

Корпус печки

Хотя такое утверждение никак не относится к отопительной системе немецкого автотранспортного средства. Если говорить об устройстве и схеме печки на Audi 80 Б3 и Б4, то эти машины включают в себя:

• теплообменник, то есть радиатор;
• корпус, состоящий из 2 половин;
• крепёжную скобу;
• плату подключения с резистором;
• заслонки свежего воздуха;
• заслонки температурные;
• электровентилятор;
• воздуховоды;
• трубки и патрубки;
• предохранитель электровентилятора.

Что же касается нарушения работоспособности печки Audi 80, то в большинстве случаев это связано с органами управления, расположенными в салоне, радиатором или электровентилятором.

Отопитель салона

Блок предохранителей и реле Audi 80 B3:

Предохранители и реле Audi 80

расположены в нише подкапотного пространства, возле правой стойки и защищены крышкой.

Предохранители блока:

1. (15 А) — Передние противотуманные фары, задний противотуманный фонарь
2. (15 А) — Аварийная сигнализация
3. (25 А) — Звуковой сигнал, стоп-сигнал, система поддержания скорости движения (педали сцепления и тормоза; только для моделей 1986-1988 года)
4. (15 А) — Часы, освещение багажника, освещение салона, зеркало заднего вида, розетка, прикуриватель, магнитола, бортовой компьютер, блок управления кондиционером
5. (30 А) — Вентилятор охлаждения радиатора — полная скорость
6. (5 А) — Габаритные огни с правой стороны
7. (5 А) — Габаритные огни с левой стороны
8. (10 А) — Правая фара дальнего света, сигнальная лампочка включения фар дальнего света
9. (10 А) — Левая фара дальнего света
10. (10 А) — Правая фара ближнего света
11. (10 А) — Левая фара ближнего света
12. (15 А) — Приборный щиток, фары заднего света, блокировка дифференциала, система автоматического контроля, система поддержания скорости движения (блок управления), АБС, вентилятор охлаждения блока управления, 4-скоростная автоматическая коробка передач (с 1990 года)
13. (15 А) — Топливный насос
14. (5 А) — Лампочки освещения номерного знака, освещение двигательного отсека и бардачка, лампы освещения комбинации приборов
15. (25 А) — Стеклоочистители ветрового стекла, указатели поворотов, кондиционер, обогреватели разбрызгивателей (с 1989 года)
16. (30 А) — Обогреватель заднего стекла, обогреватель зеркала заднего вида
17. (30 А) — Вентилятор салона/печки/кондиционера
18. (5 А) — Зеркала заднего вида с электроприводом, стеклоочиститель заднего стекла (с 1990 года)
19. (10 А) — Система центрального замка, обогреватель замка двери (с 1989 года), противоугонная система (с 1990 года)
20. (30 А) — Вентилятор охлаждения радиатора — низкая скорость, реле задержки
21. (25 А) — Задний прикуриватель (до 1990 года)Блок диагностики (с 1990 года)
22. Резерв
23. (30 А) — Регулятор положения сидения пассажира, выключатели «запоминания» положения сидения водителя
24. (10 А) — Опережение зажигания I (ЭБУ системы KE-Jetronic и Motronic) (до 1989 года)Система поддержания скорости движения (с 1989 года)Резерв (с 1990 года)
25. (30 А) — Обогреватель сидений
26. Резерв (до 1990 года)Освещение номерного знака, предупредительные огни для езды днем (с 1990 года)
27. (10 А) — Резерв (до 1989 года)Опережение зажигания I (с 1989 года)
28. (15 А) — Опережение зажигания II (ЭБУ системы двигателя)
29. Резерв (с 1990 года)
30. (5 А) — Система поддержания постоянной скорости движения (для моделей с 4-скоростной АКП) (с 1990 года)

Реле блока:

1. Реле противотуманных фар
2. Реле вентилятора системы охлаждения двигателя (высокая скорость) (до 1990 года) Резерв (с 1990 года)
3. Реле включения вентилятора охлаждения двигателя при неработающем двигателе
4. Резерв (до 1990 года) Реле омывателя фар (с 1990 года)
5. Разгрузочное реле
6. Реле кондиционера (до 1990 года) Реле вентилятора системы охлаждения двигателя (высокая скорость) (с 1990 года)
7. Реле звукового сигнала
8. Реле автоматической коробки передач (или перемычка на автомобилях с МКП)
9. Реле прерывистого режима работы очистителя и омывателя ветрового стекла
10. Реле топливного насоса
11. Реле вентилятора системы охлаждения двигателя (низкая скорость)

Советы по уходу и обслуживанию системы охлаждения Audi 80 Б3.

Забота о работоспособности и надёжности охлаждающей системы вашего Audi 80 Б3 играет ключевую роль в общей эффективности его двигателя. Корректное обслуживание системы охлаждения поможет предотвратить возможные проблемы и сбои, обеспечивая стабильную и надежную работу вашего автомобиля.

В следующих пунктах приведены советы по уходу и обслуживанию системы охлаждения Audi 80 Б3, которые помогут вам сохранить его в отличном состоянии:

Регулярно проверяйте уровень охлаждающей жидкости

Она является важной составляющей системы охлаждения и должна быть на правильном уровне. Низкий уровень охлаждающей жидкости может привести к перегреву двигателя, поэтому следите за его регулярной проверкой и доливайте охлаждающую жидкость при необходимости.

Проверяйте состояние радиатора

Радиатор является ключевым компонентом системы охлаждения и его эффективность напрямую влияет на охлаждение двигателя. Регулярно осматривайте радиатор на предмет повреждений, сгибов и преград. При обнаружении любых проблем с радиатором, обратитесь к специалисту для его проверки или замены.

Проверьте работу вентилятора. Вентилятор в системе охлаждения отвечает за подачу воздуха и обеспечение его циркуляции через радиатор. Регулярно проверяйте работу вентилятора, убедитесь, что он включается и выключается при необходимости. Если у вас возникнут проблемы с вентилятором, необходимо обратиться к квалифицированному сервисному центру для диагностики и ремонта.

Чистите систему охлаждения. Пыль, грязь и другие загрязнения могут забивать охлаждающую систему, что приведет к снижению ее эффективности. Регулярно чистите радиатор, шланги и патрубки от грязи и пыли с помощью воздушного компрессора или щетки. Помните, что система охлаждения должна быть чистой и свободной от препятствий.

Обращайтесь к профессионалам при любых проблемах. Если вы сталкиваетесь с перегревом двигателя, утечкой охлаждающей жидкости, необычными звуками или другими проблемами с системой охлаждения, рекомендуется обращаться к сертифицированным специалистам Audi. Они обладают необходимыми знаниями и опытом для правильной диагностики и профессионального ремонта системы охлаждения вашего Audi 80 Б3.

Следуя этим советам, вы сможете гарантировать надежную работу системы охлаждения Audi 80 Б3 и продлить срок службы вашего автомобиля.
