Как заменить шланг расширительного бачка на автомобиле приора

Подключение шланга к бачку

После того как старый шланг был удален, необходимо правильно подключить новый шланг к расширительному бачку автомобиля Приора. При неправильном подключении шланга возможны утечки тормозной жидкости, что может негативно сказаться на работе тормозной системы.

Шаг 1: Очистка подключения

Перед установкой нового шланга необходимо очистить емкость расширительного бачка от старого герметика и остатков шланга. Для этого используйте специальные средства для очистки, которые можно приобрести в автомагазинах. Хорошо промойте и просушите подключение перед переходом к следующему шагу.

Шаг 2: Подключение нового шланга

После подключения шланга необходимо проверить его герметичность. Для этого запустите двигатель автомобиля и дайте ему поработать несколько минут. Затем остановите двигатель и внимательно осмотрите место подключения шланга на наличие возможных утечек. При необходимости подтяните крепежные винты или замените уплотнительные прокладки.

Важно помнить, что процедуру подключения шланга любой системы автомобиля следует выполнять с особым вниманием и тщательностью. Если у вас возникают трудности или вы не уверены в своих навыках, лучше обратиться к специалисту или автосервису для выполнения данной операции

Особенности замены шланга расширителя бачка Приора на Приоре двигатель 1.8

Для замены шланга расширителя бачка на Приоре 1.8 потребуются следующие инструменты:

• Набор ключей или гаечный ключ;
• Шланговые зажимы;
• Герметик для шлангов (или заменитель);
• Емкость для сбора охлаждающей жидкости;
• Носки или перчатки, чтобы защитить руки от горячей охлаждающей жидкости.

Процесс замены шланга расширителя бачка на Приоре 1.8 состоит из следующих этапов:

Сначала необходимо остудить двигатель и полностью сливить охлаждающую жидкость из системы. Для этого откройте пробку радиатора и снимите нижний шланг радиатора.
Затем необходимо оттянуть и снять шланг расширителя бачка. Для этого использование ключа или гаечного ключа позволит тщательно открутить зажимы и снять старый шланг.
После снятия старого шланга, необходимо тщательно очистить присохшие остатки герметика с поверхности контакта шланга с расширителем бачка. Для удаления герметика можно использовать специальный средство.
Далее, на новый шланг необходимо надеть шланговые зажимы. Затем подсоедините новый шланг к расширителю бачка и затяните зажимы достаточно крепко, чтобы обеспечить герметичность соединения.
После установки нового шланга, необходимо залить свежую охлаждающую жидкость в систему, используя емкость и следуя рекомендациям производителя автомобиля

Важно не допустить попадания воздуха в систему, чтобы избежать образования пузырьков.
Завершающим шагом будет проверка уровня охлаждающей жидкости и проверка наличия утечек. При необходимости, добавьте охлаждающую жидкость до уровня, указанного в инструкции по эксплуатации.

Замена шланга расширителя бачка на Приоре двигатель 1.8 необходима для поддержания правильной работы системы охлаждения двигателя. Качественная и своевременная замена гарантирует отсутствие утечек охлаждающей жидкости и помогает предотвратить серьезные повреждения двигателя.

Важно отметить, что при замене шланга расширителя бачка на Приоре двигатель 1.8 рекомендуется обращаться к специалистам или следовать инструкции от производителя автомобиля, чтобы обеспечить правильность выполнения процедуры и избежать повреждений

Заменя расширительного бачка

Герметичность — основное условие работы расширительного бачка. Поэтому поводом для его замены может послужить только пробоина или трещина в корпусе.

Необходимые инструменты

Для замены расширительного бачка потребуется крестообразная отвёртка и ёмкость для слива ОЖ.

Для демонтажа расширительного бачка потребуется маленькая отвёртка с крестообразным лезвием

Порядок работы

Демонтаж расширительного бачка следует выполнять только на холодном двигателе. Автомобиль после поездки должен несколько часов постоять, чтобы антифриз полностью остыл.

Порядок действий при замене следующий.

Снимите пробку, которая расположена в нижней части бачка с правой стороны.

Из образовавшегося отверстия в предварительно подставленную ёмкость слейте весь объём охлаждающей жидкости.

После слива ОЖ установите пробку на место.

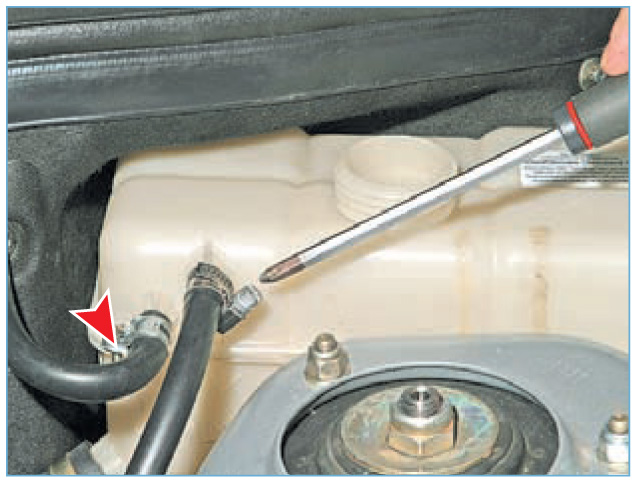

Крестообразной отвёрткой ослабьте хомут на пароотводящем патрубке.

Снимите патрубок со штуцера бачка.

Крестообразной отвёрткой ослабьте хомут на заправочном шланге.

Снимите шланг со второго штуцера бачка.

Снимите расширительный бачок. Для этого потяните его вверх, одновременно вытаскивая задний край бачка из выемки облицовки.

Установите новый бачок.

Сначала подсоедините шланг подачи ОЖ, затем — пароотводящий шланг. Зафиксируйте шланги новыми хомутами.

В новый расширительный бачок залейте антифриз.

Видео: замена расширительного бачка

После замены бачка нужно запустить двигатель и прогреть до рабочей температуры на холостом ходу. Это необходимо для проверки герметичности новых хомутных соединений и удаления воздушных пробок в системе охлаждения.

Если при нагревании до 90 о С утечка ОЖ в местах подсоединения к бачку шлангов не обнаружена, система охлаждения полностью герметична.

Если утечка ОЖ в шлангах бачка не обнаружена при нагревании до 90 градусов, то герметичность системы охлаждения не нарушена

Процесс замены расширительного бачка на автомобиле «Лада Приора» чрезвычайно прост даже для начинающего автолюбителя. Обычно вся работа занимает не более 15 минут.

Система охлаждения двигателя (СОД) является одной из главных систем автомобиля. Плохо работает печка на ЛАДА Приора или двигатель перегревается ? Тогда начинать осмотр следует именной с этой системы. В этой статье Вы найдете всю информацию по работе системы охлаждения Lada Priora.

Диагностика и выявление неисправности подводящей трубы

Протечка антифриза

Механическое повреждение подводящей трубы или ее разгерметизация в районе крепления к насосу или блоку двигателя, может сопровождаться:

• Выделением пара в двигательном отсеке, из-за попадания охлаждающей жидкости на «штаны» коллектора.
• Появлением пятна от вытекшего антифриза на месте стоянки автомобиля, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114 и Приора – в районе передней части, ВАЗ 2109 – между двигателем и салоном.

Добавление присадки

Регулярный долив антифриза и добавление присадок, для устранения течи охлаждающей жидкости – не выход из ситуации. Замена подводящей трубы насоса на новую, не отнимет много времени и средств на приобретение детали и прокладок.

Описание конструкции

Детали отопителя:1 — крышка фильтра;2 — фильтр системы отопления и вентиляции;3 — корпус отопителя;4 — микромотор-редуктор заслонки отопителя;5 — радиатор отопителя;6 — дополнительный резистор вентилятора отопителя;7 — вентилятор отопителя

Автомобиль оборудован системой отопления и вентиляции, которая служит для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий. В систему отопления и вентиляции входят: отопитель, вентилятор отопителя, датчик температуры воздуха в салоне, корпус воздухораспределителя, воздуховоды и дефлекторы. Воздух из отопителя поступает в корпус воздухораспределителя, а затем в воздуховоды. По ним воздух подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, а также к ногам водителя и пассажиров.

Блок управления отоплением и вентиляцией

Управление системой осуществляется поворотом рукояток, расположенных на блоке управления отоплением и вентиляцией. Блок управления установлен на консоли панели приборов.

Датчик температуры воздуха в салоне

Для поддержания заданной температуры воздуха в салоне автомобиля на постоянном уровне предназначен датчик температуры воздуха в салоне, установленный в накладке обивки потолка.

Отопитель в сборе:1 — микромотор-редуктор заслонки отопителя;2 — заслонка управления отопителем;3 — дополнительный резистор вентилятора отопителя; 4 — шланг обдува электродвигателя вентилятора; 5 — вентилятор отопителя; 6 — крышка фильтра системы отопления и вентиляции

Отопитель установлен в моторном отсеке под правой облицовкой ветрового окна и крепится к щитку передка. На входе в отопитель установлен фильтр для очистки воздуха, поступающего в систему отопления и вентиляции.

В корпусе отопителя установлены вентилятор отопителя, радиатор отопителя, фильтр системы отопления и вентиляции, дополнительный резистор вентилятора и заслонка управления отопителем, связанная с регулятором температуры. Радиатор отопителя соединен шлангами с системой охлаждения двигателя. Через радиатор отопителя постоянно циркулирует охлаждающая жидкость. Заслонка управления отопителем направляет наружный воздух на радиатор отопителя или минуя его. В промежуточных положениях заслонки часть воздуха проходит через радиатор, а остальная часть в обход радиатора. В крайних положениях заслонки весь воздух проходит через радиатор или минует его.

Микромотор-редуктор заслонки отопителя:1 — микромотор-редуктор;2 — датчик положения заслонки;3 — выходной вал

Заслонка управления отопителем поворачивается микромотор-редуктором, установленным слева на корпусе отопителя. Выходной вал микромотор-редуктора связан с осью заслонки.

Расположение корпуса воздухораспределителя и воздуховодов на панели приборов: 1 — воздуховод бокового дефлектора;2 — воздуховод обдува стекол;3 — корпус воздухораспределителя;4 — заслонка;5 — мотор-редуктор заслонок;6 — воздуховод обдува ног водителя и пассажиров

Корпус воздухораспределителя и воздуховоды закреплены с обратной стороны панели приборов. В корпусе воздухораспределителя находятся заслонки управления воздушным потоком, которыми управляет регулятор распределения потоков воздуха. Заслонки поворачивает мотор-редуктор, установленный на корпусе воздухораспределителя. Управляя заслонками, регулятор направляет потоки воздуха через воздуховоды к центральным и боковым дефлекторам, к ногам водителя и пассажиров, а также к соплам, расположенным в панели приборов, для обдува ветрового стекла и стекол передних дверей. При движении автомобиля воздух нагнетается в салон скоростным напором через отверстия в правой облицовке ветрового окна. Для увеличения подачи воздуха в салон во время движения автомобиля, а также на стоянке служит вентилятор отопителя. Интенсивность подачи воздуха определяется скоростью вращения вентилятора. Электродвигатель вентилятора в зависимости от подсоединения дополнительного резистора может вращаться с четырьмя скоростями.

Отверстие для выхода воздуха в обивке багажника

Из салона автомобиля воздух выходит через клапаны, установленные на задней панели багажника, за бампером. В задней части обивки багажника, напротив клапанов, выполнены отверстия для выхода воздуха.

Клапаны выхода воздуха из салона (при снятом заднем бампере)

При загрузке багажника не закрывайте отверстия для выхода воздуха в обивке багажника.

Причины поломки бачков ВАЗ 2110—2115

Срок службы данного элемента не ограничивается регламентом. Это значит, что ёмкость следует менять по мере необходимости, а таковая возникает довольно часто. Наиболее распространённая причина замены — нарушение целостности пластикового корпуса во время эксплуатации. Бачок попросту лопается и вот почему:

1. Засорение либо выход из строя клапана крышки. Поступающий из радиаторов пар поднимает давление внутри резервуара, поскольку не может выйти наружу через пробку. В результате стенка ёмкости разрушается.

   Повреждение пластиковой стенки происходит из-за превышения давления в системе охлаждения

2. В автомобилях ВАЗ 2110—12 боковые стенки сосуда вплотную прилегают к элементам кузова — стакану и перегородке. При возрастании температуры антифриза и давления в системе пластику некуда раздуваться, отчего корпус лопается по шву на торце (как правило, в нижнем углу).
3. В случае пробоя прокладки между головкой цилиндра и блоком двигателя система охлаждения подвергается серии гидроударов, создаваемых движением поршней. От подобного воздействия пластмассовый корпус тоже нередко лопается.

4. Причиной может стать и сам расширительный бачок, изготовленный из некачественного сырья либо с нарушением технологии литья пластмасс.

   На изделиях низкого качества трещины могут появиться через 3—6 месяцев после начала эксплуатации

Чтобы избежать разрушения расширительной ёмкости, рекомендуется проверять работоспособность клапана пробки перед каждой длительной поездкой. Практика показывает, что проблемы с баком чаще всего возникают именно в пути, когда на улице жарко, то есть, в летний период года. Признак неисправности — резкий скачок температуры охлаждающей жидкости и лужа под моторным отсеком с водительской стороны.

Система охлаждения двигателя

Сказать, что система состоит только из каких-то элементов и не более нельзя, в современных автомобилях напичкано уйма датчиков и контроль ведется бортовым компьютером. Но все же есть основные составляющие, без которых система попросту не будет существовать.

К таким составляющим можно отнести:

• радиатор;
• водяной насос;
• термостат;
• пароотводящие шланги термостата;
• пароотводящие шланги радиатора;
• расширительный бачек;
• подводящие шланги радиатора;
• электровентиятор радиатора.

Такие части можно найти как в самых современных автомобилях, так и в самых старых отечественных. Поэтому начиная поиски повреждения, стоит в первую очередь осматривать эти элементы.

Особенности конструкции системы охлаждения двигателя LADA Priora

Система охлаждения двигателя ЛАДА Приора жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов.

Конструкция системы охлаждения ЛАДА Приора

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка выполнены два патрубка для подсоединения пароотводящих шлангов радиатора системы охлаждения и радиатора отопителя, в нижней части — патрубок для подсоединения наливного шланга системы охлаждения

Насос охлаждающей жидкости — обеспечивает циркуляцию охлаждающей жидкости. Он лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механиз ма. Состоит из корпуса, подшипникового узла с уплотнением, крыльчатки и зубчатого шкива. В корпусе насоса выполнено контрольное отверстие для обнаружения течи жидкости при выходе уплотнения насоса из строя. Насос следует заменять в сборе.

Замечание

Заклинивание шкива насоса при выходе из строя его подшипникового узла или из-за замерзания сильно разбавленной охлаждающей жидкости приведет к обрыву зубчатого ремня привода ГРМ и, как следствие, к дорогостоящему ремонту двигателя.

Жидкость поступает к насосу через подводящую трубу, расположенную на задней стенке блока цилиндров под катколлектором. Из насоса жидкость под давлением подается в рубашку охлаждения двигателя, а оттуда — в корпус термостата.

Система охлаждения состоит из двух так называемых кругов циркуляции:

1. Малый круг не включает в себя радиатор двигателя, и жидкость омывает только блок цилиндров и головку блока цилиндров, а также протекает через канал дроссельного узла и радиатор отопителя.
2. При движении по большому кругу охлаждающая жидкость проходит через радиатор двигателя, где охлаждается набегающим потоком воздуха. Управляет направлением потока жидкости в системе охлаждения двигателя термостат.

Термостат. Два клапана термостата — основной и байпасный — перераспределяют потоки жидкости в системе охлаждения. Температуру открытия и закрытия термостата Вы найдете ниже.

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Основания трубок соединены с бачками через резиновые прокладки. Жидкость подается через верхний патрубок, а отводится через нижний. Над впускным патрубком расположен тонкий патрубок пароотводящего шланга. В нижней части правого бачка находится сливная пробка. К радиатору крепится пластмассовый кожух с электрическим вентилятором.

Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера системы управления двигателем. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик указателя температуры в комбинации приборов.

Назначение расширительного бачка

Предназначение расширительного бачка заключается в обеспечении компенсации объема охлаждающей жидкости, изменяющейся в зависимости от ее температуры. Кратко устройство расширительного бачка можно описать следующим образом. Материал расширительного бачка — прозрачная пластмасса. На его стенках нанесены специальные метки, помогающие контролировать уровень охлаждающей жидкости — минимум и максимум. Так, крышка расширительного бачка на Ладе Приоре находится в горловине, расположенной сверху. Пластмассовая пробка герметично закрывает горловину. В самой пробке также расположены два клапана, собранные в единый блок — впускной и выпускной. Выпускной клапан срабатывает, когда давление в расширительном бачке достигает величины в 110кПа. Открытие выпускного клапана обеспечивает повышение температуры начала закипания охлаждающей жидкости, тем самым предупреждая интенсивное парообразование. Когда охлаждающая жидкость остывает, ее объем уменьшается — тем самым создается разрежение в системе. Впускной клапан срабатывает при достижении определенного уровня разрежения и пропускает воздух в расширительный бачок.

Зачастую ремонт расширительного бачка производят только в случае обнаружения его негерметичности

Тем не менее, важно контролировать исправность работы и термостата, и клапанов. Например, если происходит закипание охлаждающей жидкости, то обязательно необходимо проверить работоспособность клапанов

В частности, негерметичность выпускного клапана приведет к тому, что температура закипания охлаждающей жидкости снизится, а заклинивание этого же клапана в закрытом состоянии приведет к такой проблеме, как аварийное повышение давления в системе. Это, в свою очередь, может вызвать повреждение шлангов и радиатора.

Осуществление замены расширительного бачка

В частности, замена расширительного бачка на Приоре производится следующим образом:

• в качестве основного инструмента следует использовать крестообразную отвертку. В первую очередь снимается пробка расширительного бачка. Для этого нужно отвернуть пробку сливного отверстия внизу бачка радиатора с правой стороны и слить из него жидкость. Кстати, замена охлаждающей жидкости должна осуществляться по всем правилам — так, например, нельзя смешивать разные охлаждающие жидкости. После того, как слив будет осуществлен, пробку сливного отверстия следует завернуть. Необходимо отметить, что если вы сливаете жидкость не из бачка, а из радиатора (при его ремонте), то вся жидкость из бачка также вытечет,
• необходимо ослабить затяжку хомута крепления пароотводящего шланга радиатора отопителя и снять шланг со штуцера расширительного бачка,
• аналогичным образом необходимо осуществить снятие пароотводящего шланга радиатора системы охлаждения (также со штуцера расширительного бачка),
• после ослабления затяжки хомута заправочного шланга эту деталь можно беспрепятственно отсоединить,
• расширительный бачок, для снятия нужно двигать вверх и одновременно с этим выводить его задний край из выемки облицовки моторного щита. Таким образом он легко снимется с автомобиля,
• необходимо слить из бачка остатки охлаждающей жидкости.

Расширительный бачок устанавливается обратно в порядке, противоположном снятию. Систему охлаждения следует заполнить жидкостью, учитывая все стандартные для этой процедуры требования. Затем необходимо завернуть пробку расширительного бачка, пустить двигатель, после чего следует проверить отсутствие утечки охлаждающей жидкости в местах соединения шлангов бачка. Двигатель нужно прогреть до рабочей температуры на холостом ходу — это позволит удалить из системы воздушные пробки.

Назначение расширительного бачка

Предназначение расширительного бачка заключается в обеспечении компенсации объема охлаждающей жидкости, изменяющейся в зависимости от ее температуры. Кратко устройство расширительного бачка можно описать следующим образом. Материал расширительного бачка — прозрачная пластмасса. На его стенках нанесены специальные метки, помогающие контролировать уровень охлаждающей жидкости — минимум и максимум. Так, крышка расширительного бачка на Ладе Приоре находится в горловине, расположенной сверху. Пластмассовая пробка герметично закрывает горловину. В самой пробке также расположены два клапана, собранные в единый блок — впускной и выпускной. Выпускной клапан срабатывает, когда давление в расширительном бачке достигает величины в 110кПа. Открытие выпускного клапана обеспечивает повышение температуры начала закипания охлаждающей жидкости, тем самым предупреждая интенсивное парообразование. Когда охлаждающая жидкость остывает, ее объем уменьшается — тем самым создается разрежение в системе. Впускной клапан срабатывает при достижении определенного уровня разрежения и пропускает воздух в расширительный бачок.

Зачастую ремонт расширительного бачка производят только в случае обнаружения его негерметичности

Тем не менее, важно контролировать исправность работы и термостата, и клапанов. Например, если происходит закипание охлаждающей жидкости, то обязательно необходимо проверить работоспособность клапанов

В частности, негерметичность выпускного клапана приведет к тому, что температура закипания охлаждающей жидкости снизится, а заклинивание этого же клапана в закрытом состоянии приведет к такой проблеме, как аварийное повышение давления в системе. Это, в свою очередь, может вызвать повреждение шлангов и радиатора.

Осуществление замены расширительного бачка

В частности, замена расширительного бачка на Приоре производится следующим образом:

• в качестве основного инструмента следует использовать крестообразную отвертку. В первую очередь снимается пробка расширительного бачка. Для этого нужно отвернуть пробку сливного отверстия внизу бачка радиатора с правой стороны и слить из него жидкость. Кстати, замена охлаждающей жидкости должна осуществляться по всем правилам — так, например, нельзя смешивать разные охлаждающие жидкости. После того, как слив будет осуществлен, пробку сливного отверстия следует завернуть. Необходимо отметить, что если вы сливаете жидкость не из бачка, а из радиатора (при его ремонте), то вся жидкость из бачка также вытечет,
• необходимо ослабить затяжку хомута крепления пароотводящего шланга радиатора отопителя и снять шланг со штуцера расширительного бачка,
• аналогичным образом необходимо осуществить снятие пароотводящего шланга радиатора системы охлаждения (также со штуцера расширительного бачка),
• после ослабления затяжки хомута заправочного шланга эту деталь можно беспрепятственно отсоединить,
• расширительный бачок, для снятия нужно двигать вверх и одновременно с этим выводить его задний край из выемки облицовки моторного щита. Таким образом он легко снимется с автомобиля,
• необходимо слить из бачка остатки охлаждающей жидкости.

Расширительный бачок устанавливается обратно в порядке, противоположном снятию. Систему охлаждения следует заполнить жидкостью, учитывая все стандартные для этой процедуры требования. Затем необходимо завернуть пробку расширительного бачка, пустить двигатель, после чего следует проверить отсутствие утечки охлаждающей жидкости в местах соединения шлангов бачка. Двигатель нужно прогреть до рабочей температуры на холостом ходу — это позволит удалить из системы воздушные пробки.

Расширительный бачок является важным элементом системы охлаждения двигателя. Он имеет предельно простую конструкцию и крайне редко выходит из строя. Тем не менее каждый автовладелец должен знать порядок действий при обнаружении повреждений бачка.

Снятие и замена расширительного бачка Lada Priora — автонастрой

Казалось бы, ну что такого важного в таком устройстве, как расширительный бачок для охлаждающей жидкости (ОЖ). Но если присмотреться внимательней, окажется, что эта деталь выполняет не только функцию хранения антифриза

Считается, что расширительный бачок «Приоры» просто сохраняет излишки тасола. Однако это не совсем так. Автомобили, снабжённые «инжекторами», сами по себе — высокотемпературные. Кроме необходимости своевременного охлаждения, система должна поддерживать определённое давление. От этого зависит как циркуляция охлаждающей жидкости, так и нижняя точка закипания антифриза в моторе. При надлежащем давлении двигатель уверенно работает при температуре 105 градусов.

Важно!Именно поэтому нельзя пользоваться обычной водой для заправки системы охлаждения «инжекторных» машин. Ведь вода закипает уже при 95 градусах

А компьютер включит вентилятор только на 103 градусах!

ОСОБЕННОСТИ РАСШИРИТЕЛЬНОГО БАЧКА

У этого устройства имеются две основные части:

1. Корпус пластиковый.
2. Крышка с клапаном давления.

Особую роль играет качество пластмассы используемой для изготовления корпуса. Именно от её пластичности на 50% зависит сохранение давления, необходимого системе.

Внимание!При покупке нового расширительного бачка необходимо тщательно проверять качество соединений на стыках! Именно в этих местах возможен прорыв антифриза под давлением

КОНФИГУРАЦИЯ РАСШИРИТЕЛЯ

Он имеет четыре отверстия. Нижний, большого размера выхода, это патрубок для входа охлаждающей жидкости в магистраль. Маленькие трубки служит для возврата тасола из района радиатора печки и патрубка термостата. Ну и главная горловина, закрываемая специальной крышкой.А вот остальные 50% обеспечиваются правильной работой клапана в крышке расширительного бачка.

КАК РАБОТАЕТ КРЫШКА РАСШИРИТЕЛЬНОГО БАЧКА

Принцип её действия сравнительно прост. В основе применяется система клапана-солдатика. То есть, в системе, от нагревания и расширения охлаждающей жидкости поднимается давление. Пружина в крышке отрегулирована таким образом, что при достижении оптимального значения клапан открывается и сбрасывает излишек воздуха в охлаждающей системе. При этом в обратном направлении воздух должен проходить свободно. Это позволяет сохранять узлы при охлаждении. Например, когда двигатель заглушен.

ГДЕ РАСПОЛОЖЕН РАСШИРИТЕЛЬНЫЙ БАЧОК ДЛЯ АНТИФРИЗА

В моторном отсеке. Прямо за аккумулятором. Над правым лонжероном «Приоры» расположен пластмассовый корпус этой детали. К нему подходят три перечисленных выше патрубка. Один внизу, слева. И Два небольших слева вверху. С широкой стороны, обращённой к моторному отсеку.

ЗАМЕНА РАСШИРИТЕЛЬНОГО БАЧКА

Эта простая операция доступная каждому, уважающему себя автолюбителю. Для её проведения достаточно иметь под рукой следующие приспособления:

• Емкость для слива ОЖ.
• Ветошь или тряпку.
• Отвёртки.

Внимание!Работа может быть затруднена, если установлены распорные дуги стоек «Приоры». Но это вопрос отдельный

Просто снять с правой стороны крепёж этой дуги.

Работу проводить обязательно на остывшем двигателе. Это необходимо во избежание ожогов. Сначала нужно слить жидкость из бачка. Для этого поставить «Приору» на ровную поверхность. На главном радиаторе с правой стороны, по ходу машины, находится в нижней части специальный барашек. Это отверстие для слива. Под него подставить ёмкость, и выкрутить барашек. После этого открутить крышку с бачка. Только после выкручивания пробки, не раньше. Просто это позволит регулировать напор и соблюдать чистоту. Ну и сократит потери тасола.

Когда вся жидкость из бачка вытечет, пробку в радиаторе можно вернуть на место. Остальная жидкость мешать не будет. И это предохранит от создания воздушных пробок в системе.

Теперь можно снимать сам накопитель тасола. Для этого нужно отвёрткой ослабить хомуты на трёх входящих шлангах и отсоединить их. Вытащить из посадочного паза бачок и вставить новый. Собрать всё в обратном порядке. Залить слитую ОЖ и прогреть мотор «Приоры». Вот и вся замена.

Процесс замены патрубка

Первое, что стоит сделать перед началом замены патрубка, это полностью слить охлаждающую жидкость из системы. Если жидкость чистая, слитая в чистую емкость, то её можно использовать повторно. Теперь стоит снять хомуты на пропавшем патрубке. Бывает такое, что они ржавеют, поэтому заранее следует подготовить все необходимые инструменты и WD40 для облегчения процесса снятия.

Стоит помнить, все процедуры нужно проводить на остывшем двигателе, особенно слив охлаждающей жидкости, иначе можно травмироваться.

Заранее уже должен быть подготовлен аналогичный, новый патрубок. Старый патрубок стоит снимать не спеша и без сильных усилий, так как горловины радиатора недостаточно прочны и легко ломаются. Если не поддается съему, рекомендуются прокручивать со стороны в сторону, но никак не гнуть.

На крайний случай можно разрезать в длину, таким образом можно снять старый патрубок. Снять зачастую не проблема, а вот одеть новый, куда интересней. Если новый патрубок не поддается процедуре, то его внутренность стоит смазать раствором мыльной воды. А вот для того, чтоб его размягчить, нужно опустить нужную часть в горячую воду.

Не в коем случае, не стоит использовать масло и ему походные материалы, так как патрубок может разъесть через время, а так же масло может попасть в систему охлаждения.

Последним этапом считается одевание хомутов на патрубок, и только потом одеваем его на горловины радиатора и водяную рубашку. Внимательно следите, чтоб патрубок был правильно расположен, не перекручен. Теперь же затягиваем хомуты на горловинах, и начинаем заливать охлаждающую жидкость.

После залива еще раз убедитесь, что в местах замены и ремонта не течет. Стоит помнить, что при слитии в радиаторе печки может находиться часть охлаждающей жидкости. Теперь заводим двигатель и проверяем исправность системы. После заливки новой нужно включить печку, далее доливаем жидкость в расширительный бачек.

Если же вы умудрились поломать одну из горловин, то немедленно стоит запаять с помощью аргоновой сварки.
