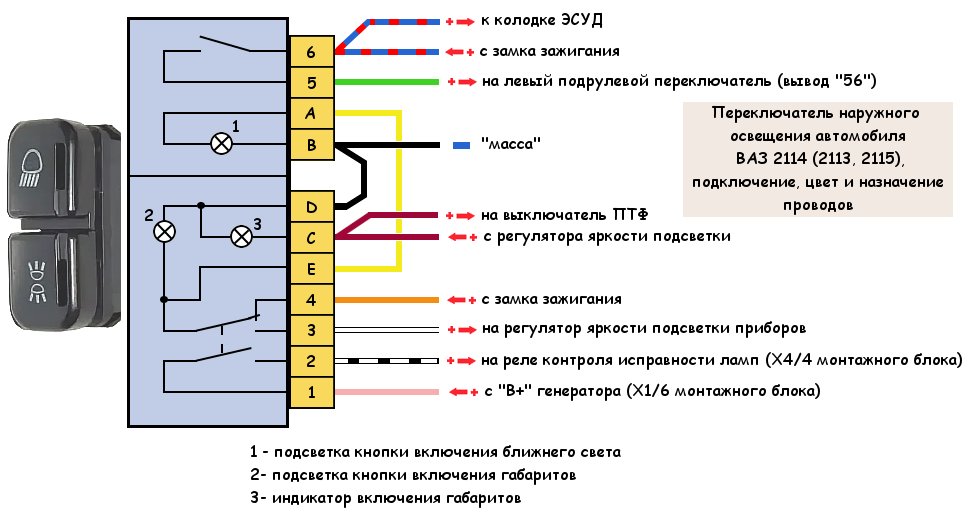

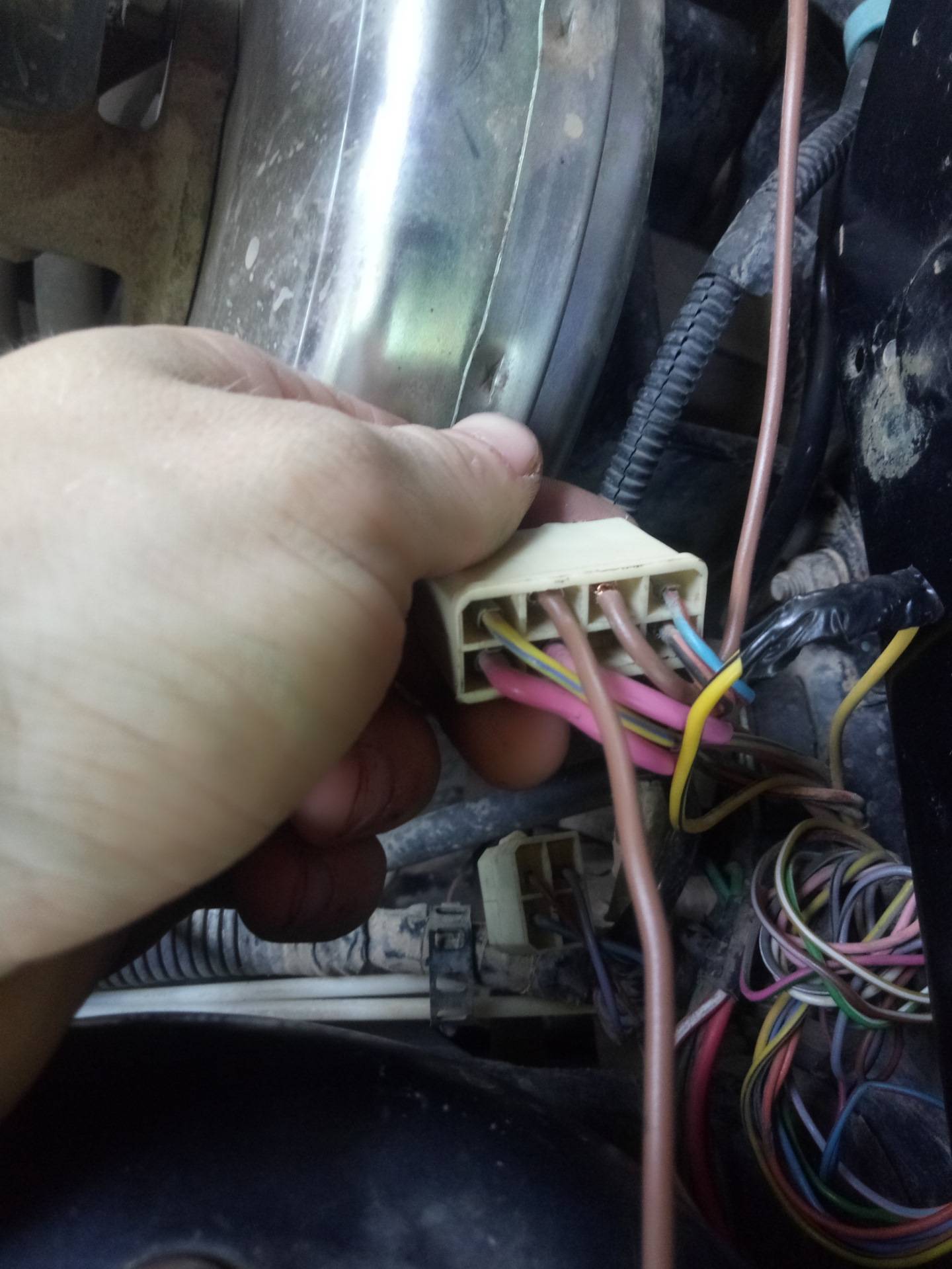

Провода передней фары автомобиля ваз 2114 (2113, 2115)

Гидрокорректор фар на ВАЗ 2114

Применение электрокорректора фар на ВАЗ 2114 возможно, хотя там неплохо аналогичные функции выполняет гидрокорректор.

Не секрет, что, в зависимости от загруженности автомобиля, клиренс несколько меняется. Из-за этого изменяется положение уровня свечения фар. Если вы едите по шоссе, трассе, нарушение правильного уровня свечения может привести к печальным последствиям для встречного транспорта. Ведь если свет будет выше требуемого уровня, он просто начнет светить встречным водителям прямо в глаза, мешать и отвлекать их от дороги.

Гидрокорректор служит для того, чтобы менять этот угол в зависимости от изменений подвески машины. Он подстраивается под текущее состояние авто и выводит фары на требуемый уровень свечения. Конструкция гидрокорректора представляет собой цилиндры, объединенные между собой трубками. Главный цилиндр монтируется на приборную панель внутри салона, а все остальные — в блок фаре.

По трубкам распространяется антифриз. Это позволяет исключить его замерзание в холодное время года. Вся система герметично закрыта, потому воздух внутрь не поступает. Увы, заменить отдельные конструктивные элементы не получится, потому вышедший из строя гидрокорректор придется менять полностью.

Конструкция фар ВАЗ 2114

Фары ВАЗ 2114 состоят из таких основных элементов, как:

1. Оптическая система

Оптическая система фар ВАЗ 2114 включает в себя фокусирующую линзу, лампу газоразрядного типа, рефлектор и рассеиватель. Фокусирующая линза направляет и фокусирует световой поток, создавая яркий и ровный световой луч. Лампа газоразрядного типа обеспечивает высокую яркость света. Рефлектор отражает световой поток, направляя его на дорогу, а рассеиватель распределяет свет по поверхности дороги.

2. Корпус фары

Корпус фары ВАЗ 2114 выполнен из прочного и устойчивого к коррозии материала, обычно пластика. Корпус защищает оптическую систему от пыли, влаги и механических повреждений. Он также имеет специальные отверстия для охлаждения и вентиляции фары.

Фары ВАЗ 2114 оснащены регулировкой угла наклона светового луча относительно дорожного покрытия. Это позволяет водителю изменять высоту светового пучка в зависимости от условий движения и нагрузки в автомобиле.

Крепление фары на автомобиле происходит с помощью специальных крепежных элементов, обеспечивающих надежную фиксацию и предотвращающих ее смещение при езде на неровной дороге.

Важно отметить, что конструкция фар ВАЗ 2114 также может немного отличаться в зависимости от модификации автомобиля и его годов выпуска

Правильная Регулировка света фар на ВАЗ 2114

Регулировка фар на ВАЗ 2114 производится с помощью вращения винтов , которые регулируют вертикальную и горизонтальную плоскость и находящийся в них оптический элемент. Для более точной регулировки используются передвижные оптические приборы, в случаи их отсутствия, то регулировка производится с помощью экрана.

Для регулировки вам нужно поставить, полностью заправленный, автомобиль с нагрузкой на водительское сиденье 750 Н (75 кг), на абсолютно равной поверхности перед стеной, либо перед экраном. Ось автомобиля должна находиться под углом в 90 градусов по отношению к стене. Также вам нужно полностью проверить автомобиль – давление в шинах нормальное, пружины должны быть установлены (для этого просто качните автомобиль сбоку).

После того, как автомобиль полностью настроен на регулировку, мы переходим к настройке экрана. Начертите две вертикальные линии О (осевая), А и В – линии должны проходить через точку Е, которая соответствует центру фары. Линии О, А и В должны быть абсолютно симметричны осевой линии автомобиля.

Вам нужно начертить две горизонтальные линии: линия №1 соответствует расстоянию от пола до центра фар, а линию №2 начертите ниже линии №1 на 65 мм.

Если же у вас имеется в наличии гидрокорректор фа, то вам нужно установить его на панель приборов в положении, соответствующем положению автомобиля при нагрузке одним водителем.

Всё настроено, переходим к регулировке . Последовательно включаем ближний свет, сначала правая фара (левую закройте картоном), затем включаем левую (правая закрыта), регулируйте винтами пучки света до тех пор, пока верхняя точка световых пучков не совпадёт с линией №2, а точки горизонтальных световых пучок не совпадут с точками Е . Если данный совет вам помог, то рекомендуем ознакомиться с электроусилителем руля на ВАЗ , который будет полезен для водителя.

Предыдущий раз я рассказывал о поездке с негабаритом. В этой записи хотел рассказать о том как мне не хватает света фар на трассе. т.к. 99% в темное время суток езжу в городе, то проблем с недостаточностью освещения не возникало, но когда возвращался в ночь из командировки, сильно ощутил как сказывается неправильная регулировка фар на комфорте езды.Я не любитель ездить быстро, но по трассе хотелось бы в дальних поездках держать среднюю скорость 85-90 ночью и 95-100 в светлое время суток. Со светлым временем суток все более менее понятно. А вот ночью все зависит напрямую от того как хорошо освещается дорога. Особенно актуально в зимний период времени, т.к. разметки на трассе практически нет.Мои фары были отрегулированы слишком низко, но гидрокорректор уже не позволял поднять больше из салона, поэтому решил по приезду отрегулировать пучки света, а именно поднять вверх немного с запасом.Очень повезло, что в гараже есть чудо стена, разрисованная еще в советские годы по советским чертежам.

Регулировку произвел в следующей последовательности:т.к. гидрокорректор рабочий, то сначала выставил его ровно на середину.Далее выставил регулировку фар как полагается по чертежу.

Поскольку чертеж советских времен, позволил предположить, что и разрабатывался он для советских автомобилей, ничем не хочу обидеть владельцев советских авто, но мне кажется что фары на них устанавливались менее технологичные и слепили водителей встречных авто чуть сильнее, поэтому я решил, что в максимально высокой точке мои фары должны светить чуть выше, чем по чертежу. Выставляю гидрокорректор в максимум и получаю желаемый результат.Проехался по окружной дороге, вроде никого не слепил, и видимость стала получше, теперь ночью можно не напрягаясь держать крейсерские 90км/ч

Как снять отражатель с фары ваз 2114

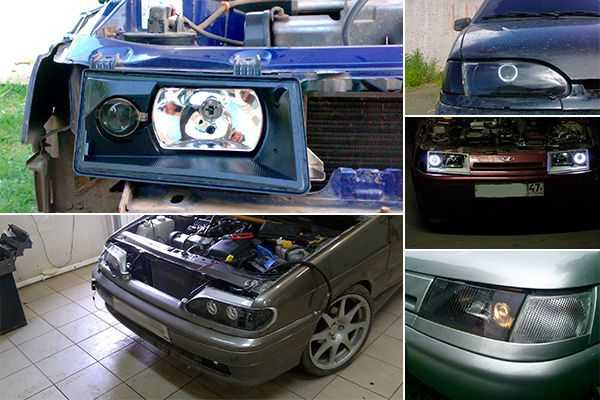

Почему плохо светят фары на ВАЗ 2110 и 2114? Исправляем и улучшаем

• «Как и чем отполировать пластиковые фары»;
• «Полировка фар зубной пастой своими руками».

• Блок-фара демонтируется при отключенном аккумуляторе;
• С нее снимается стекло. Оно посажено на герметик, который размягчается нагреванием при помощи строительного фена. Затем стекло поддевается и аккуратно удаляется;
• Выкручивается лампочка;
• Демонтируется облезлый отражатель, ставится новый, фара собирается с соблюдением обратной последовательности.

• «Как восстановить отражатель фары»;
• «Какой лучше герметик для вклейки стекол фар».

• Выбирается ровная стена, авто устанавливается на дистанции в 5 м от нее и стандартно грузится: бак должен быть полным, а в водительском кресле кто-то сидеть.
• На стене делается разметка: центральная вертикальная линия должна совпадать с центром машины, боковые – с центром фар.
• Горизонтальная проводится на уровне ламп. На 6,5 см ниже намечается граница светового пятна.
• С фары снимается стекло для доступа к винту регулировки, вторая прикрывается любой картонкой. Направление подгоняется до точного попадания в точку пересечения прямых. Регулировка проводится при включенном ближнем свете: тогда и дальний тоже будет выверен правильно.

• «Как правильно отрегулировать фары»;
• «Как улучшить свет фар».

AutoFlit.ru

Переносим линзу ближе к отражателю

xn--2111-43da1a8c.xn--p1ai

Тонировка противотуманных фар ВАЗ 2110

1. Киржач
2. Bosch
3. Автосвет — пришел на замену Киржач.

1. Затонировать корпус ПТФ (внутри фары)
2. Затонировать отражатели ПТФ
3. Затонировать стекла ПТФ

Покраска корпуса противотуманных фар

xn--2111-43da1a8c.xn--p1ai

Тонировка передних фар ВАЗ 2110

1. Фары Киржач (фары с линзой и отражателем)
2. Фары Bosch (фары без линзы, только отражатели)

1. Покрасить маски передних фар (то есть внутри фары)
2. Покрасить стекла передних фар
3. Затонировать стекла передних фар пленкой

xn--2111-43da1a8c.xn--p1ai

Ремонт корректировки фар ВАЗ 2110

Как сделать ручной корректор фар

1. Корпус старого рабочего корректора.
2. Болт М8, длина 6-7-10см.
3. Две гайки с немного обточенными гранями для фиксации болта в корпусе.
4. Контргайка.

xn--2111-43da1a8c.xn--p1ai

Как Снять Стекло С Фары Ваз 2114 AVTO-MELVIN.RU

Процесс замены задних и передних фар ВАЗ 2114

• Процесс замены задних и передних фар ВАЗ 2114
• Причины замены фары автомобиля, можете ли вы сделать это сами
• Что необходимо для замены фар
• Как заменить передние фары ВАЗ 2114
• Этапы замены задней части автомобиля ВАЗ 2114
• Как снять и заменить противотуманные фары

Невозможно переоценить важность исправности и нормального функционирования фар в автомобиле, поскольку они являются «глазами» водителя в темноте. Поэтому, если фары повреждены или вышли из строя, они должны быть немедленно заменены. Вот почему, сегодня мы расскажем вам о том, как изменить передние и задние фары для ВАЗ 2114, отметим, что это будет необходимо

Вот почему, сегодня мы расскажем вам о том, как изменить передние и задние фары для ВАЗ 2114, отметим, что это будет необходимо.

Причины замены фары автомобиля, можете ли вы сделать это сами

Основными причинами замены фар на автомобиль BA3 2114 являются:

Сломанный стакан фар (автомобиль выглядит уродливым, луковицы остаются нераспечатанными, а грязь и камни будут летать в них).

Крепкие стеклянные фары (фары не нужны, но все лучи отправляются в трещины, а фара будет разбросана).

На плате нет массы (плата находится под фонариком).

На фаре, выдутый контакт.

Вы можете самостоятельно менять освещение и без каких-либо специальных устройств или инструментов. Это очень просто сделать, и сама процедура не займет много времени.

Чтобы изменить свет на автомобиле, вам понадобятся:

набор гаечных ключей;

Как заменить передние фары ВАЗ 2114

При независимой замене передней фары на ВАЗ 2114 процедура следующая:

1. Сначала снимите переднюю решетку и заднюю облицовку радиатора.

2. Снимите внешнее переднее стекло.

3. Снимите исполнительные механизмы гидравлического корректора.

Ремонт фары ВАЗ 2114 Замена стекла фары ВАЗ 2114

Разбил одно стекло на фаре а второе потемнело от старости вот решил заменить ну и снять видео на эту тему!!!

Как поменять стекло в фаре?

На примере Лада Самара-2.

4. Чтобы было легче удалить правую фару. удалите омыватель лобового стекла и сделайте его более удобным для работы с левым.

5. Отсоедините фару от фар с помощью силовых проводов.

6. Отвинтите винт с крестообразной отверткой, которая нажимает корпус фар.

7. Ослабьте три гайки, которые закрепляют корпус предохранителей со стороны двигателя.

8. Снимите фару, вытащив ее.

Новая фара установлена ​​в обратном порядке.

Этапы замены задней части автомобиля ВАЗ 2114

Перед снятием и заменой заднего фонаря на ВАЗ 2114 сначала необходимо открыть багажник автомобиля, снять запасное колесо и осторожно отсоединить пластиковую крышку. Затем вам нужно сделать следующее:

1

Используя ключ «на 10», отвинтите два винта сверху и два винта снизу

1. Используя ключ «на 10», отвинтите два винта сверху и два винта снизу.

2. Затем отвинтите еще пять винтов, которые закрепляют пластиковую панель в задней части корпуса, чтобы удалить ее из багажника.

3. Снимите лампу и держатель лампы номерного знака.

4. Отсоедините два пластиковых клипса и аккуратно выньте фару из корпуса машины, удерживая ее снаружи.

После этого, с помощью обычных болтов или крепления из набора новой фары, установите на место новую заднюю фару. Все дальнейшие действия выполняются в обратном порядке.

Как снять и заменить противотуманные фары

Снятие и установка противотуманных фар на автомобиле ВАЗ 2114 включает в себя такие этапы:

1. Отсоедините прокладки с проводами от жгута проводов.

2. Отвинчивание самонарезающих винтов, которые выступают в качестве крепежа между кузовом автомобиля и подкладкой противотуманной фары, снимая облицовку.

3. Демонтаж самой противотуманной лампы.

Если вам просто нужно заменить лампу, вам не нужно снимать противотуманную фару. Для этого:

1. Отсоедините провод «-» от клеммы аккумулятора.

2. Снимите резиновый защитный колпачок с ремня (на задней части отражателя лампы).

3. Удалите кончик провода.

4. Сожмите пальцы с помощью пружинного зажима в месте крепления лампы и поднимите его в сторону.

5. Выньте лампу из отверстия в отражателе фар.

6

Осторожно отсоедините конец провода «» от провода лампы

Поместите лампу в противотуманную фару и соберите все в обратном порядке.

Подпишитесь на наши ленты на Facebook, Vkontakte и Instagram: все самые интересные автомобильные события в одном месте.

Ремонт фар ВАЗ-2114

Отечественные машины марки ВАЗ среди российских потребителей пользуются особенным спросом. Объясняется подобный выбор их относительно низкой стоимостью и неприхотливостью в эксплуатации. Но рано или поздно приходит момент, когда автомобиль в целом и фары на ВАЗ 2114 в частности, требуют некоторой починки. В этой ситуации есть два варианта: или посетить сервис, где все сделают за вас за ваши же деньги или с легкостью выполнить все действия своими руками. Например, как поменять данный осветительный прибор на представленной модели своими руками? На первый взгляд кажется, что это очень сложно и самому не справиться. Но на самом деле все не так.

Для начала необходимо выбрать место, где вы будете проводить эту операцию. Лучше, чтобы это было ровное пространство. При проведении процедуры, автомобиль обязательно должен стоять с включенным стояночным тормозом.

Если речь идет о «четырнадцатой» модели, то вы должны знать, что сегодня для данного автомобиля производства отечественного автогиганта АвтоВАЗ существует примерно около 20 уникальных по своему дизайну и исполнению фар, предназначенных именно для 2114.

Но особую популярность почему-то завоевал тайваньский производитель Pro Sport. Две серии его фар имеют светодиодные поворотники или отражатели классических габаритов и форм. Первый вариант позволяет добиться определенного сходства 2114 с немецкой красавицей Ауди А5.

Разумеется, рынок предлагает куда более широкий ассортимент, чем эти два варианта. Потому первое, с чего вы должны начать, это решить, какие лампочки поставить в фары своего ВАЗ 2114. Это могут быть обычные лампы, ксенон, галогенки или даже современные светодиоды. Хотя с последними могут возникнуть проблемы, поскольку сейчас только самые дорогие автомобили имеют светодиоды в качестве основного источника головного света.

Так или иначе, выбирать вам. Подумайте, проанализируйте рынок, выберите среди доступных вариантов наиболее привлекающий именно вас.


История марки ВАЗ 2114 «рассказывает» нам, что представляемая модель является копией знаменитой «девятки», однако допускается небольшая неточность: базовой для данной модели послужила 21093, которая стала наиболее удачной модификацией «эксклюзивного» авто. Аналогично, как и вся серия «Самара 2», данная модель впитала ряд изменений, которые коснулись дизайна машины и некоторых важных узлов.

Этот экземпляр из популярного «семейства» получил более обтекаемый по сравнению с моделью 21093 экстерьер. Данный элемент дизайна формирует интересный эффект – основные корни дебютной серии «Лада Самара» усматриваются с трудом.

Противотуманные фары на ВАЗ 2114: Монтаж

Сегодня не рекомендуется водить машину без противотуманных фар. Для начала необходимо приобрести подходящие модели осветительных приборов. Также, если вы сами пройдете этот процесс, вам понадобятся:

• терминалы, которые будут иметь определенный запас;
• стандартная отвертка Phillips;
• плоскогубцы;
• ключ на «десятку»;
• кусок стальной проволоки диаметром 2-3 мм; длина – 1,5 метра;
• также пригодится, изолента

Для начала нужно открыть монтажный блок. Содержит реле и предохранители. Откручиваем винты, толкаем корпус на себя, а потом переворачиваем. Вам нужно найти разъем с пометкой Ш1, где находится шестая клемма. Затем откройте капот и отключите бак стиральной машины. Обожмите два желтых провода клеммой и заизолируйте их.

Подключаем блок. С помощью зажима провода нужно зацепить за проводку. Починим танк. Откручиваем винты под капотом, удерживающие заглушки. Сгибаем пряди и затем закрепляем на шпильку. Те же действия проделываем со вторым маяком.

С помощью стальной проволоки необходимо протянуть провода вдоль соответствующих проводов лонжерона, а затем вытащить два провода в том месте, где крепятся осветительные приборы автомобиля. Затем оставляем не более 15 сантиметров и выжимаем массу для каждого из них.

Замена отражателя фары ВАЗ 2114

Отражатели фар — детали, от которых зависит видимость в ночное время и долговечность ламп головного света. Со временем они теряют свои свойства и требуют замены или восстановления. Замена отражателя фары ВАЗ 2114 — простая процедура, поэтому ее можно выполнить самостоятельно, не обращаясь на СТО.

Конструкция отражателя фары

Отражатель фары ВАЗ 2114 — важный элемент блок-фары, формирующий пучок света. Он сделан из пластика и имеет сложную форму, отличную от классической параболы. Для достижения “эффекта зеркала” материал отражателя изнутри покрыт тонким слоем алюминия, защищенного лаком.

Причины выхода из строя отражателя фары

Во время работы фар отражатель сильно нагревается, что способствует разрушению зеркального слоя. Дополнительное вредное воздействие на отражающее покрытие производит влага, которая попадает в корпус фары при разгерметизации. Все это способствует тому, что отражающее покрытие темнеет или вовсе отслаивается. При этом нагрев усиливается еще сильнее, что ускоряет потерю свойств отражателя фары ВАЗ 2114.В этой ситуации помогает только восстановление или замена отражателя ВАЗ 2114.

Для замены отражателя понадобятся:

• стандартный набор ключей;
• отвертка;
• новый отражатель фары ВАЗ 214.

Демонтаж блок-фары ВАЗ 2114

Для замены или восстановления отражателя блок-фару необходимо снять с автомобиля. Перед началом работ необходимо отключить “минус” от аккумулятора, чтобы избежать короткого замыкания. Демонтаж фары ВАЗ 2114 производится следующим образом:

• открутить две пары верхних и нижних винтов, удерживающих решетку радиатора;
• демонтировать решетку радиатора;
• отсоединить колодку проводов от указателя поворота;
• отщелкнуть пружину, удерживающую указатель поворота;
• отжать пластиковые фиксаторы и извлечь указатель поворота;

Примечание: можно произвести демонтаж блок-фары,не отсоединяя от нее указатель поворота. Но в этом случае растет вероятность повреждения пластиковых защелок, удерживающих указатель.

• открутить пару гаек, удерживающих боковую часть бампера, чтобы открыть доступ к винту крепления защитнойоблицовки блок-фары;
• открутить винт и снять облицовку;
• отсоединить колодку проводов от блок-фары;
• отщелкнуть защелку корректора фары и снять его, провернув против часовой стрелки;
• открутить три гайки, удерживающие фару;
• выкрутить винт, крепящий фару к кронштейну;
• снять фару с автомобиля.

После остается снять стекло и осмотреть состояние отражателя. Стык стекла с отражателем герметичен — детали склеены герметиком. Поэтому перед тем, как снять отражатель с фары ВАЗ 2114, блок-фару необходимо прогреть. Это позволяет легко разъединить детали, склеенные герметиком.Если отражатель утратил свои свойства, стоит просто заменить его новым. Однако можно попытаться восстановить его, вернув отражающую способность внутреннему покрытию.

Как восстановить отражатель фары ВАЗ 2114

В домашних условиях восстановить отражатель можно при помощи нанесения одного из четырех видов покрытий:

• зеркальная пленка;
• металлизированный скотч;
• алюминиевая фольга на эпоксидном клее;
• жидкий хром.

Первые два способа наиболее простые, зато третий отличается большей долговечностью и надежностью. В отличие от клеевой основы скотча или зеркальной пленки, эпоксидный клей более устойчив к температурному воздействию. Следовательно, зеркальное покрытие не будет отслаиваться от поверхности отражателя в ходе эксплуатации. Четвертый способ — нанесение жидкого хрома — самый быстрый и простой. Покрытие наносится из аэрозольного баллончика. Недостаток способа в том, что жидкий хром очень нестабильно и может быть стерто пальцами во время сборки блок-фары. Если вместо жидкого хрома нанести специальное термостойкое покрытие, можно добиться гораздо лучшего результата в плане стойкости и надежности.

Восстановительные работы, независимо от выбранного способа, начинаются с подготовки поверхности. Перед нанесением покрытия отражатель фары ВАЗ 2114 необходимо очистить от отслаивающихся остатков старого покрытия, вымыть и обезжирить.После восстановления старого отражателя остается собрать блок-фару и установить ее на место. При установке стекла фары необходимо тщательно загерметизировать стык при помощи герметика. В противном случае внутрь будет попадать влага и покрытие отражателя, как и сама лампа, быстро выйдет из строя.

Как снять фару ваз 2114 правую

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Замена передней фары ВАЗ 2115 может понадобится из-за неприятного столкновения или помутнения как стекла, так и отражателя фары, которое уже ничем не устранить. В любом случае лучше знать как делается ремонт или замена. Поменять переднюю фару на ВАЗ 2115 своими руками не составит трудностей.

Краткая инструкция, что нужно дополнительно откручивать и снимать дабы снять либо полностью поменять переднюю фару на автомобилях ВАЗ 2113, 2114, 2115 будет такой:

Для доступа к фаре и пущего удобства надо снять АКБ. Затем отсоединить проводку и гидрокорректор (нужно зажать изогнутую защелку, затем провернуть штекер корректора вниз). Также понадобится снять облицовку радиатора (4 шурупа) и самой фары, применяя силу с умом, ведь помним что весь пластик очень хлипкий. Еще открутить один винтик сбоку и две гайки сзади. Далее остается снять накладку и вынуть фару. Но не спешите ведь нижнюю ресничку под фарой вместе с самим световым прибором будет удерживать еще один потайной винтик. Находится он прям под поворотником, так что лезем снизу под передний бампер и ищем его там (под крестовую отвертку).

Снимая фару не пытайтесь сразу отдельно отсоединить поворотник, поскольку кроме пружинки на задней часть фары он фиксирован еще и защелкай снизу. Так же заметьте что снятие правой фары на 2114 или 2115 будет чуть усложнен из-за установленного воздухозаборника (чтобы его снять, он там просто защелкнут, достаточно потянуть его вглубь капота).

Вполне логично, что после такого ремонта понадобится регулировка фары ВАЗ 2115. Об этом тоже можно узнать из данного видео.

Даже при не столь значительных лобовых столкновениях в первую очередь повреждаются фары автомобиля. Достаточно даже небольшого удара, чтобы обломились несколько креплений. Конечно, некоторые владельцы клеят или паяют «уши» крепления, но как показывает практика на долго такого ремонта не хватает.

Для того, чтобы заменить блок-фару на ВАЗ 2113, 2114 и 2115 необходимо иметь под рукой следующий инструмент:

• головка на 10 мм
• отвертка крестообразная
• трещотка или вороток
• удлинитель

Как выполняется регулировка фар

Всегда направление от подающего света машины должно быть таким, чтобы хорошо освещать дорогу перед водителем. Также ближний свет не должен слепить водителей встречного транспорта. На рисунке отображена схема, с помощью которой производится регулировка фар на ВАЗ 2114:

1. регулировочный винт пучка света в его вертикальной плоскости;
2. регулировочный винт светового пучка в горизонтальной плоскости;
3. винты, с помощью которого крепится кожух;
4. специальный защитный кожух.

Фары регулируются вследствие вращения винтов 1 и 2. Они поворачивают оптический элемент, соответственно, в вертикальной плоскости и горизонтальной.

Противотуманные фары на ВАЗ 2114: Монтаж

Сегодня без противотуманных фар не рекомендуется ездить ни одному автомобилю. Для начала нужно купить соответствующие модели осветительных приборов. Далее, если процесс вы будете проводить своими руками, вам понадобятся:

• клеммы, которые будут иметь определенный запас;
• стандартная крестовая отвертка;
• плоскогубцы;
• ключ на «десять»;
• небольшой кусочек стального провода, диаметром 2-3 мм; длина — 1,5 метра;
• пригодится, также, изолента.L

Для начала следует открыть монтажный блок. В нем находятся реле и предохранители. Откручиваем саморезы, выдвигаем корпус на себя и, потом, переворачиваем его. Нужно отыскать разъем, помеченный Ш1, где есть 6 клемма. Дальше открываем капот и отсоединяем бачок омывателя. Следует обжать два желтых провода клеммой и их изолировать.

Соединяем колодку. За счет хомута провода следует обязательно подцепить к жгуту проводов. Ставим бачок на место. Откручиваем винты под капотом, держащие заглушки. Провода обжимаем и далее присоединяем на шпильке. Такие же действия проводим и со второй фарой.

С помощью стальной проволоки следует протянуть провода вдоль соответствующих лонжеронных проводов и далее два провода надо вывести в месте крепления осветительных приборов авто. Потом оставляем не больше 15 сантиметров и на каждый из них обжимаем массу.

Зачем нужен корректор

Корректор фар — устройство, благодаря которому можно регулировать направления пучка света оптики. Найти его можно на бортовой панели автомобиля. Это устройство выглядит как регулировочное колесико, которое имеет возможность принимать несколько положений. Обычно таких положений четыре: от 0 до 3. Благодаря этому колесику можно изменить направление света, исходящего от фар. Положение регулятора на цифре 3 позволяет опустить оптику, на цифре 0 — поднять ее.

На современных автомобилях такой корректор может отсутствовать, так как они оснащены автокорректором. Это устройство определяет, насколько загружена машина, и автоматически регулирует направление света фар. Однако не всегда эта система работает корректно.
