Плюсы и минусы MMCS J-05 на Mitsubishi Лансер 10
Весь функционал магнитолы описывать не буду, это все я очень детально рассмотрел в самом видео, отмечу только основные плюсы и минусы.
Плюсы MMCS J-05
— штатная опция, а значит штатное подключение.
— идеально вписывается в интерьер салона Лансер 10.
— звук намного качественней, стандартной магнитолы.
— благодаря CAN боксу, можно настраивать некоторые функции без кабеля и ноутбука.
— возможность штатно подключать камеру, Hands free, блютус и usb.
— быстродействие и отклик дисплея.
— экосистема с автомобилем.
Минусы MMCS J-05
— сложность подключения на рестайлинговом Лансер 10, но с моей инструкцией станет легче.
— на японских версиях, из-за подключенного фм конвертера, чуть хуже прием радиочастот.
— навигация 2014 года и больше не обновляется. Но навигация достойная.
— небольшое разрешение экрана, но в глаза это не бросается, для повседневной задачи достаточно.
В целом магнитола меня очень порадовала и я ни капли не пожалел, что установил именно ее.
С помощью данной магнитолы и кан бокса я очень сильно раскрыл потенциал автомобиля.
А те кто хочет взять максимум не из автомобиля, а из самой магнитолы (смотреть ютуб, пользоваться современной навигацией, сидеть в интернете и играть в игры), то вам лучше установить магнитолу на андроиде, например Teyes СС3.
Виды и версии магнитол MMCS для Mitsubishi
Изначально я искал магнитолу MMCS R-03 — это версия магнитолы для российского рынка. Но в наличии у продавца были только японские версии MMCS J-03 и MMCS J-05.
Я приобрел MMCS J-05, так как это практически полный аналог MMCS R-03, за исключением того, что на японских версиях магнитол урезаны фм частоты и чтобы все заработало в России, необходимо подключить к магнитоле фм-конвертер.
Условно, магнитолы серии MMCS можно разделить на 2 вида: более ранние версии на прошивке NR-261 и более поздние версии на прошивке NR-242.
Магнитолы MMCS на прошивке NR-261
Они делятся на версии, в зависимости от рынка поставки:
— J серия, для для японского рынка, с урезанными фм частотами и dvd стандарта NTSC.
— N серия, для американского рынка.
— E серия, для европейского рынка.
— R серия, для российского рынка.
— P и С серия, для французского рынка, а конкретнее для Пежо и Ситроен.
У каждой магнитолы после буквы идут цифры, чем они выше, тем новее модель магнитолы MMCS. Например для российского рынка последняя магнитола R-03.
Чем выше цифры тем лучше, так например магнитолы MMCS R-03 и J-05 поддерживают блок Hands free нового образца и USB, а младшие модели этих магнитол MMCS только блок Hands free старого образца без USB.
И еще один явный плюс, все магнитолы MMCS на прошивке NR-261, независимо от региона, могут быть прошиты универсальной русской прошивкой от donnnl.
Минусы у этих магнитол также есть, но они особо не существенные, о них расскажу в самом конце статьи.
Более подробно о характеристиках, версиях и т.п. магнитол MMCS на прошивке NR-261 можно почитать тут.
Магнитолы MMCS на прошивке NR-242
Это уже более современные устройства, у них лучше разрешение экрана, лучше дизайн. Вместо жесткого диска используется sd-карта.
Нумерация у этих магнитол начинается с единицы. Но те кто переходил на данные магнитолы, отписывали о двояких чувствах, вроде бы магнитолы и новее, но не все радужно, как хотелось бы.
Вот ссылка на статью, где пользователь перешел с магнитолы MMCS R-03 на MMCS W-12 и сравнивает наглядно данные устройства.
Также более подробно о характеристиках, версиях и т.п. магнитол MMCS на прошивке NR-242 можно почитать тут.
Головные устройства планшетного типа
Данное изображение взято из открытого источника в Интернете
Одними из самых популярных представителей данных ГУ являются фирмы TEYES и INCAR
Давайте рассмотрим возможности этих автомагнитол.
TEYES CC2PLUS
Стоимость данной модели составляет от 18 000 тыс. рублей за автомагнитолу с 3+32 GB и QLED матрицей и от 28 000 тыс. рублей за автомагнитолу с 6+128 GB и QLED матрицей.
TEYES CC2PLUS
Так же имеются более бюджетные решения с 1+16 GB и IPS матрицей от 11 000 тыс. рублей и от 15 000 тыс. рублей за 3+32 GB и IPS матрицей.
В качестве операционной системы стоит Android 10, процессор 1.8ГГц 64 бит Unisoc UMS512, ARM 12NM, оперативная память и твердотельный накопитель устанавливаются в следующей конфигурации 3+32 GB,4+64 GB,6+128 GB.
Изменение цвета кнопок управления
В качестве экрана используется QLED матрица c 2.5D стеклом, картинка очень четкая, с насыщенными цветами. Имеется возможность изменения цвета кнопок управления, что позволяет магнитоле более гармонично вписаться в интерьер салона.
Отображение окон разных программ на главный экран
Настройки звука
Еще одной особенностью автомагнитолы является возможность использовать ее с видеорегистратором, который будет отслеживать движение в полосе, дистанцию до впереди идущего автомобиля, предупреждать о начале движения или возможности столкновения.
Через специальный адаптер можно подключится к CAN шине автомобиля для управления кнопками руля, получать информацию об открытых дверях, отображение заднего хода.
Я остановился только на основных характеристиках, более полное описание модели есть на официальном сайте. Кстати, приятно удивил сайт, на котором, помимо описания продукции компании, есть раздел с обновлением и схемами подключения.
Cайт
INCAR TSA-7110
Стоимость данной модели составляет от 26 000 до 29 000 тыс. рублей за автомагнитолу с 4+64 GB.
Данная модель по функционалу и характеристикам очень схожа с TEYES CC2PLUS и составляет ему непосредственную конкуренцию. В качестве операционной системы используется Android 10, оптимизированный для работы с автомагнитолой.
INCAR TSA-7110
Оперативная память с твердотельным накопителем 4+64 GB, как мы видим, здесь не на столько широкий выбор, как у TEYES CC2PLUS. GPS/Glonass построен на базе модуля UBlox 8 серии, также есть модуль Wi-Fi. Имеется поддержка 4G (LTE) USB-модемов. За прием FM/AM отвечает радио-тюнер TF6686.
Виджиты приложений на рабочем столе
Имеются два разъёма для подключения USB Flash. Усиление звука реализовано с помощью 7850 MOSFET выходная мощность 4 × 55 W. Bluetooth 5.0 с чипом Qualcomm QCC3008с и поддержкой кодека Aptx работает со следующими профилями: HFP, HSP, A2DP, AVRCP.
Также имеется цифровой процессор обработки звука, осуществляющий временную коррекцию, частотные срезы, 15-полосный графический эквалайзер. Видео воспроизводит в следующих форматах: MKV, MOV, AVI, Mp4. Звук воспроизводит в самых популярных аудиоформатах: MP3, WMA, AAC, WAV, FLAC. Имеются 5 линейных выходов RCA 4V на внешний усилитель. Также можно подключить фронтальную и заднюю аналоговую или цифровую камеру. Установка приложений из Google Play Market. Наличие штекеров для подключения в комплекте к ГУ.
Штекеры для подключения
Нарекания такие же как у конкурента, каких-то отличий в худшую сторону не обнаружено.
Мне кажется, что планшетные ГУ – это то перспективное направление, куда должен развиваться авто-звук. К сожалению, на сегодняшний день именитые брэнды авто-звука не могут похвастаться какими-либо успехами в этом сегменте, в отличие от китайских компаний. И, как знать, кто через пару-тройку лет будет возглавлять этот рынок.
Какой автомагнитолой пользоваться – решать Вам. Оставлять штатное ГУ, и довольствоваться тем набором функций, которые в нем имеются. Либо поменять его на более производительную аудиосистему, с высоким качеством звука и широким мультимедийным контентом.
SD карта
Как правило, качество заводской автомобильной магнитолы оставляет желать лучшего. Особенно если дело касается бюджетных машин. Из-за этого владельцы авто задумываются о смене штатного автопроигрывателя.
Но какую 2 DIN магнитолу выбрать и где ее купить? К сожалению, если брать продвинутое ГУ в обычном магазине (а продвинутое – это с GPS, дисплеем, Wi-Fi и другими фишками), придется выложить кругленькую сумму. Решение есть – заказать автомагнитолы с Алиэкспресс. Тут и цены ниже, и моделей в продаже больше. К тому же на этой платформе действуют постоянные скидки и осуществляется бесплатная доставка.
Подготовка автомобиля к установке магнитолы
Перед установкой магнитолы необходимо выполнить ряд подготовительных работ, чтобы обеспечить правильную и безопасную работу нового устройства. Вот несколько шагов, которые вам следует выполнить перед установкой магнитолы диагональю 10 дюймов в ваш автомобиль:
- Отключите аккумулятор: Прежде чем начать установку магнитолы, отключите отрицательный кабель аккумулятора, чтобы избежать короткого замыкания и повреждения электрической системы автомобиля.
- Снимите существующую магнитолу: Если у вас уже установлена магнитола или автомагнитола стандартного размера, ее необходимо снять. Для этого потребуется специальный ключ, который вы можете приобрести в автомобильных магазинах или заказать онлайн.
- Проверьте проводку: Проверьте состояние проводов и разъемов, которые вы собираетесь использовать для подключения новой магнитолы. Убедитесь, что провода не повреждены или изношены, и что соответствующие разъемы не имеют коррозии.
- Установите адаптеры: Если новая магнитола имеет другой размер или разъем, вам может потребоваться установить адаптеры. Эти адаптеры позволяют подключить новую магнитолу к существующей проводке вашего автомобиля.
- Подготовьте место установки: Убедитесь, что место, где вы собираетесь установить магнитолу, свободно от препятствий, например, проводов или других компонентов автомобиля. Убедитесь, что магнитола будет надежно закреплена и не будет свободно покачиваться во время движения.
После выполнения этих подготовительных шагов ваш автомобиль будет готов к установке новой магнитолы диагональю 10 дюймов. Перед установкой рекомендуется ознакомиться с инструкцией производителя, чтобы убедиться, что вы правильно подключаете все провода и настраиваете новое устройство
Не забывайте обратить внимание на плюсы и минусы проводов, чтобы не перепутать их при подключении. При необходимости проконсультируйтесь с профессионалами или обратитесь в автосервис для получения дополнительной помощи
Видео:Установка магнитолы 9′ на Android в Lada Vesta Ладу Весту своими рукамиСкачать
Установка антенны для радио на магнитолу
Вот несколько шагов, которые помогут вам установить антенну для радио на магнитолу:
- Выберите правильное место для установки антенны. Лучше всего выбрать место, где она будет находиться наиболее близко к окну или наружной части автомобиля.
- Очистите поверхность, на которую будет установлена антенна. Проверьте, чтобы на поверхности не было грязи или жира, так как это может повлиять на качество сигнала.
- Разместите антенну на выбранной поверхности и убедитесь, что она удобно крепится и не будет мешать другим частям автомобиля.
- Закрепите антенну на поверхности с помощью специального крепежа или клея. Убедитесь, что антенна крепко держится и не будет отваливаться.
- Подключите антенну к соответствующему разъему на задней панели магнитолы. Обычно разъем для антенны отмечен специальным символом или надписью «ANT».
- Убедитесь, что антенна правильно подключена и крепко закреплена. Проверьте, что она не двигается или отваливается при движении автомобиля.
После выполнения всех этих шагов вы можете наслаждаться качественным радиосигналом на своей магнитоле. Установка антенны для радио поможет вам получить максимальное удовольствие от прослушивания радио в автомобиле.
Видео:Честный обзор бюджетной магнитолы Андроид 10 дюймов. лучшая бюджетная магнитола в своём сегменте.Скачать
Подключение проводов и кабелей
Перед тем как начать, убедитесь, что у вас есть все необходимые инструменты: отвертки, ножницы, провода и кабели, необходимые для подключения магнитолы.
Шаг 1: Отключите автомобильный аккумулятор
Перед тем как начать работу, обязательно отключите автомобильный аккумулятор. Это позволит избежать возможных коротких замыканий и повреждений проводки.
Шаг 2: Подготовьте провода
Следующим шагом является подготовка проводов. Зажмите провода в руке и с помощью ножниц отрежьте концы, чтобы они были гладкими и без изоляции.
Шаг 3: Подключите провода к магнитоле
Подключите провода к задней панели магнитолы. Присоедините провода к соответствующим разъемам, учитывая цветовую маркировку: красный провод должен быть подключен к красному разъему, черный — к черному и т.д.
Убедитесь, что провода надежно закреплены и не соскочат при движении автомобиля.
Шаг 4: Подключите провода к автомобилю
Теперь вам нужно подключить другие концы проводов к автомобилю. Следуйте инструкции, которая идет с вашей магнитолой, чтобы правильно определить места подключения проводов. Обычно вам потребуется подключить провода к разъемам в автомобиле, которые соответствуют разъемам на магнитоле.
Убедитесь, что провода надежно закреплены и правильно подключены к соответствующим разъемам автомобиля.
Шаг 5: Проверьте подключение
После того, как провода и кабели будут подключены, убедитесь, что все соединения выполнены правильно. Проведите тестовый запуск магнитолы, чтобы проверить работу всех функций и убедиться, что звук воспроизводится без помех.
Если звук некачественный или возникают другие проблемы, возможно, вам потребуется переподключить провода или проверить настройки магнитолы.
Следуйте этим простым шагам для правильного подключения проводов и кабелей при установке магнитолы 10 дюймов. При условии правильного подключения, ваша магнитола будет работать наилучшим образом и предоставит вам большое удовольствие от прослушивания вашей любимой музыки.
Установка магнитолы MMCS J-05 на Mitsubishi Лансер 10
В подключении, мне очень помогла информация с сайта mmc-manuals.ru, а именно схема расположения и распиновки разъёмов MMCS NR-261.
А также, схема распиновки штатных аудиоразъемов.
Если у вас установлена обычная магнитола, без дисплея, то к ней будет подключено 2 разъема: С-103 и С-105. Для работы магнитолы MMCS необходим еще третий разъем С-133, этот разъем на дорестайлинговом Лансер 10 будет примотан к проводке магнитолы.
Как правило, на дорестайлинговом Лансер 10 восстанавливать проводку для подключения не потребуется, все разъемы, со всеми необходимыми проводами будут с завода.
А вот на рестайлнговом Лансер 10 проводка урезана, будет отсутствовать разъем С-133, а также в разъемах С-103 и С-105 будут отсутствовать некоторые провода. Это все придется наращивать.
Разъем С-105 магнитолы MMCS
1.
2.
3.
4. Правый AUX.
5.
6.
7.
8. Панель магнитолы (не используется в магнитоле MMCS).
9. Панель магнитолы (не используется в магнитоле MMCS).
10.
11.
12.
13. Левый AUX.
14. Общий AUX.
15.
16.
17.
18. Панель магнитолы (не используется в магнитоле MMCS).
В данном разъеме, из проводки, можно пока ничего не восстанавливать, но в ближайшем будущем в этот разъем добавим пины, необходимые для работы блока Hands free нового образца и USB.
Разъем С-103 магнитолы MMCS
Распиновка разъема С-103:
1. + АСС
2. + Кнопки на руле
3. CAN
4.
5. + Динамик (з. прав.)
6. + Динамик (п. прав.)
7. + Динамик (з. лев.)
8. + Динамик (п. лев.)
9. + Подсветки
10. + Постоянный
11. Скорость
12. — Кнопки на руле
13. CAN
14. + Антенны
15. — Динамик (з. прав.)
16. — Динамик (п. прав.)
17. — Динамик (з. лев.)
18. — Динамик (п. лев.)
19.
20. Масса
И если сравнивать с разъемом С-103 на моем автомобиле, то у меня в данном разъеме не хватает 4 проводов:
— пин 1, это постоянный плюс, его можно взять с прикуривателя, либо с разъема С-310 пин 1 блока ЕТАКС, это разъем для подключения дополнительного оборудования.
— пин 9, это плюс подсветки, его можно взять с пин 16 разъема С-10 аварийной сигнализации.
— пин 11, это сигнал скорости автомобиля, его можно взять с разъема приборной панели С-01 пин 20.
— пин 20, это масса, берем с кузова автомобиля.
Также имейте ввиду, на автомобилях от 2012 года в разъеме могут отсутствовать пины 23 и 33, это кан шина. Ее можно взять с разъема С-04 за щитком приборов. Пин 3 подключаем в пин 23 разъема С-103, а пин 13 подключаем в пин 33 разъема С-103.
Либо кан шину можно взять с разъема приборной панели С-01, пин 14 подключаем в пин 23 и пин 15 в пин 33.
Восстановление разъема С-133 магнитолы MMCS
Разъем С-133 я начал восстанавливать в статье про установку штатной камеры заднего вида. В качестве донора я использовал дверной разъем с-126 или с-112, ответная его часть идеально подошла на роль разъема С-133.
Распиновка разъема С-133:
1.
2.
3.
4.
5.
6.
7. Видеосигнал камеры
8. + 6.5 вольт камеры
9.
10. Масса
11. + Постоянный
12.
13.
14.
15.
16.
17.
18.
19. Минус камеры
20. Экран камеры
21. Обнаружение камеры
22.
23. Сигнал заднего хода
24.
Если сравнивать с разъемом С-133 на моем автомобиле, то у меня в данном разъеме не хватает 3 проводов:
— пин 10, это масса, берем с кузова автомобиля.
— пин 11, это постоянный плюс, берем с пин 10 разъема С-103 магнитолы, врежусь к данному проводу с помощью зажимной клеммы.
— пин 23, это сигнал заднего хода, берем с пин 2 разъема С-311 блока ЕТАКС.
Реклама. ООО «АЛИБАБА.КОМ (РУ)», ИНН 7703380158
Теперь проводка восстановлена.
Подключение антенны
Имея в машине магнитолу, некоторые автолюбители предпочитают слушать музыку или просматривать видео. Но многие водители любят прослушивать в пути любимые радиостанции, поэтому в каждой автомобильной аудиосистеме предусмотрен FM-тюнер. Для его нормальной работы необходима внешняя антенна. Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Питание антенны подается от автомобильной сети через магнитолу.
Китайские аудиоустройства оборудованы специальным выводом с обозначением ANT. В зависимости от настроек питание может подаваться на антенну при включении магнитолы или только радио. Антенный кабель подсоединяется к специальному гнезду, расположенному на задней стенке устройства. Принимающую часть располагают на лобовом стекле. Активная антенна подключается 3 проводами:
- Масса. Подсоединяется к кузову автомобиля либо к штатной клемме на корпусе ГУ.
- Питающий провод. Подключается к красному проводу управления устройством.
- Антенный провод. Подключается к соответствующему гнезду магнитолы.
В случае установки простого приемного устройства для улучшения качества принимаемого сигнала дополнительно используют антенный адаптер, имеющий в своем составе усилитель. В магнитолах с GPS-модулем применяют активный приемник GPS, который обеспечивает устойчивую работу как навигатора, так и радиоприемника. Подключается аналогично активной антенне для автомагнитолы.
Для кого-то наличие русского языка и навигационной системы (Яндекс Навигатор, Google Maps) в головном устройстве (далее – ГУ) является приоритетом, кто-то хочет построить хорошую аудиосистему, чтобы получать удовольствие от качественного звука, а кому-то вполне хватает штатного функционала.
Несмотря на то, что штатные ГУ имеют очень широкий функционал (об этом я рассказывал ранее на страницах данного блога) и стоят в Японии немалых денег (от 70 до 210 тыс. рублей), попав к нам в страну, от всего многообразия функций остается лишь немногое.
Стоимость автомагнитол
Правильная постановка магнитолы 10 дюймов в салоне автомобиля
Установка магнитолы 10 дюймов в салоне автомобиля может привести к улучшению звуковой системы и расширению функциональности. Однако, чтобы достичь оптимального результата, необходимо правильно разместить магнитолу. В данном разделе мы рассмотрим несколько важных советов.
1. Выбор места установки
Перед установкой магнитолы необходимо определить наиболее подходящее место для размещения. Обычно магнитолу устанавливают в центральной консоли или на панели приборов автомобиля. Рекомендуется выбрать место, которое будет удобно достигать водителю и иметь хорошую видимость.
2. Подготовка салона автомобиля
Перед установкой магнитолы необходимо подготовить салон автомобиля. Это включает в себя очистку и протирку площадки для установки магнитолы, а также удаление лишних кабелей и проводов. Рекомендуется также проверить электрическую систему автомобиля и убедиться в ее исправности перед установкой магнитолы.
3. Установка магнитолы
После подготовки салона автомобиля можно приступать к установке магнитолы. Для этого необходимо следовать инструкции, предоставленной производителем магнитолы. Рекомендуется использовать специальные крепления и фиксаторы, чтобы обеспечить надежную и безопасную установку магнитолы
Также стоит обратить внимание на правильное подключение кабелей и проводов магнитолы к электрической системе автомобиля
4. Подключение динамиков
Преимущества правильной установки магнитолы 10 дюймов:
Следует избегать:
Улучшение качества звука и его глубины
Установка магнитолы в местах, где она может мешать передвижению водителя или отвлекать его внимание
Расширение функциональности магнитолы, такой как USB-порты, Bluetooth и др.
Установка магнитолы на неустойчивых поверхностях, где она может быть повреждена при движении автомобиля
Удобство управления магнитолой во время вождения
Установка магнитолы без использования специальных креплений и фиксаторов, что может привести к ее плохой фиксации и повреждению
Видео:НОВАЯ рамка для магнитолы 10 дюймов. теперь все работаетСкачать
Подключение проводки магнитолы 10 дюймов
Шаг 1: Подготовка проводки
Перед началом подключения магнитолы необходимо подготовить проводку. Для этого следует расположить провода от магнитолы таким образом, чтобы они были достаточно длинными для достижения всех необходимых мест
При этом важно избегать перекручивания проводов для предотвращения искажения звука
Шаг 2: Подключение проводов питания
Для подключения проводов питания магнитолы необходимо найти соответствующие провода в автомобиле, обычно они обозначены цветами. К положительному проводу магнитолы нужно подключить положительный провод автомобиля, а к отрицательному проводу магнитолы – отрицательный провод автомобиля. Не допускайте перепутывания положительного и отрицательного проводов, так как это может привести к аварийному отключению магнитолы.
Шаг 3: Подключение проводов аудиосистемы
Для подключения проводов аудиосистемы, включая динамики и усилители, необходимо использовать специальные аудио-разъемы на задней панели магнитолы. Подключение осуществляется в соответствии со схемой цветовых кодов проводов.
Для подключения динамиков нужно правильно распределить провода сигнала и провода заземления, чтобы достичь оптимального звукового качества и предотвратить искажения звука.
В случае использования усилителя необходимо подключить провода питания усилителя к положительным и отрицательным проводам магнитолы. Затем следует подключить провода аудиосигнала усилителя к соответствующим аудио-разъемам магнитолы.
Совет:
Перед окончательным закреплением проводов магнитолы, рекомендуется проверить их правильное подключение. Для этого можно временно подключить магнитолу, включить ее и проверить работу звука.
Подключение проводки магнитолы 10 дюймов является ответственным заданием, требующим аккуратности и внимания. При неуверенности в своих силах, всегда лучше обратиться к профессионалам для установки магнитолы.
Видео:Установка Андроид Магнитолы с камерой заднего хода своими руками в условиях колхоза. СолярисСкачать
Какие функции работают в штатной магнитоле?
Для примера будем использовать ГУ марки Gathers устанавливаемые в автомобили Honda
Воспроизведение музыкальных и видео-файлов с разных типов носителей (CD диски, DVD диски, USB Flash, SD Card).
DVD, SD Card
Поддержка функции Hands Free – осуществление входящих-исходящих звонков через Bluetooth.
Воспроизведение музыки через Bluetooth. К сожалению, не все ГУ поддерживают эту функцию (Gathers vxm 145c – как пример)
Gathers vxm 145c не поддерживающий Bluetooth
Поддержка мультируля, переключения треков, радиостанций, разделов меню, при наличии на руле кнопок для функции Hands Free, голосовое управление ГУ, управление входящими-исходящими звонками.
Переназначение кнопок мультируля
Информирование о попадании в слепую зону
Некоторые модели могут предоставить информацию о том, насколько экономично вы управляете автомобилем, отображая показатели мгновенного расхода, выстраивая графики экономии топлива на основе ваших поездок.
Возможность ведение сервисной книжки, которая будет информировать о приближении сроков обслуживания автомобиля (замены масла, фильтров, обслуживания вариатора и т.д.)
Подключение кнопок руля
Для реализации функции Wired Remote есть два варианта решения:
Первый — приобрести адаптер CA-R-PI.138. Из бонусов — он же является заодно ISO-переходником. Из минусов — космическая цена и сложность поиска.
Второй вариант — адаптировать кнопки Mitsubishi под интерфейс Wired Remote Pioneer/Sony.
Пойдём по второму пути.
Откручиваем панельку с кнопками, саморез находится снизу:

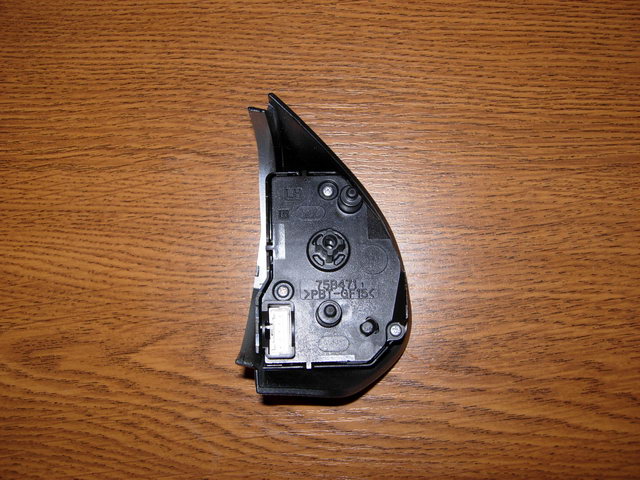

Так выглядит снятая панелька, вид снизу:
Разбираем её:
Нам нужна печатная плата:

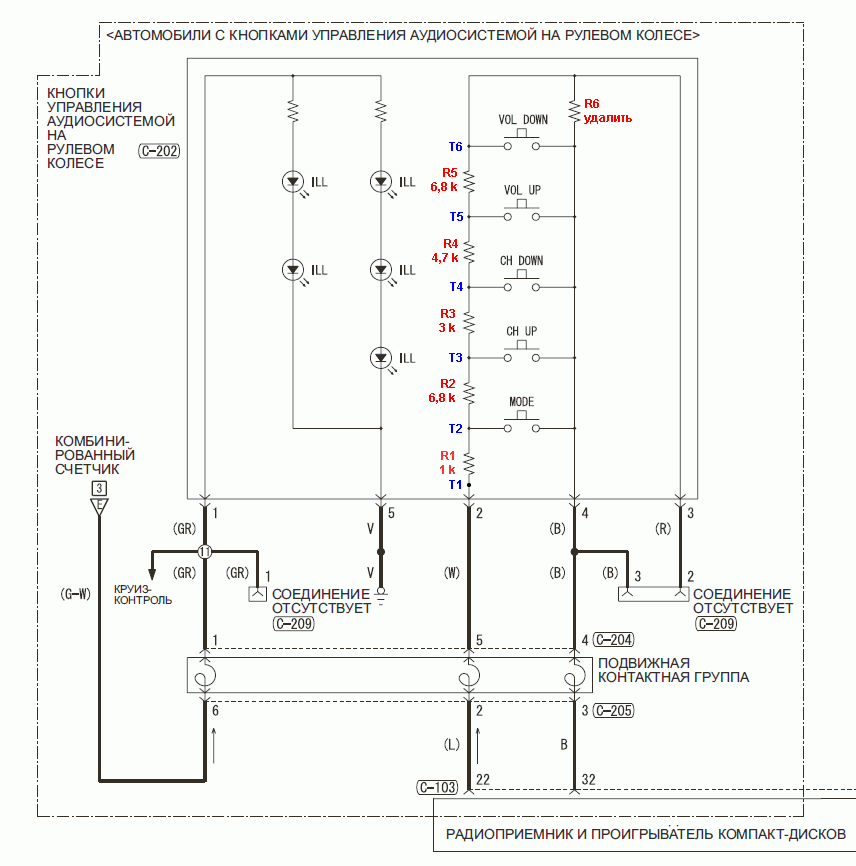

Отпаиваем резисторы с платы с R1 по R6.
Вместо них припаиваем резисторы для поверхностного монтажа следующими номиналами:
У меня в наличии были только «огромные» резисторы МЛТ-0,125, но удалось разместить и их:
Собираем всё обратно, ставим в руль.

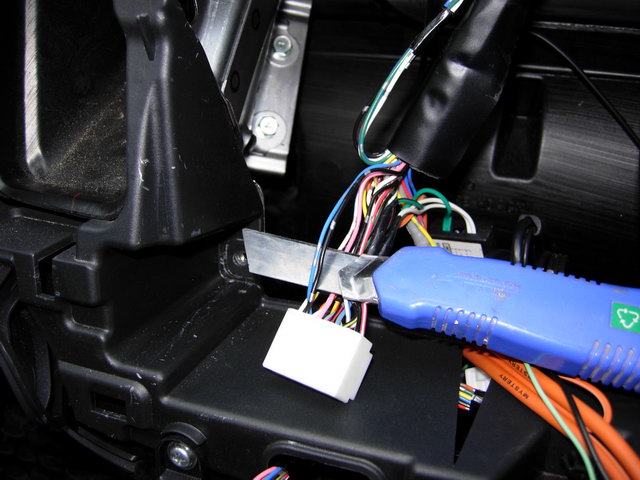

На основном разъеме магнитолы берём два провода, контакты C-103/22 (голубой) и C-103/32 (черный).
К голубому проводу подключаем крайний контакт мини-джека (Tip), к чёрному — общий (Sleeve).
Средний контакт (Ring) должен оставаться свободным и ни с чем не замыкать!
Подготовка рамки
Снимаем штатную магнитолу (см. отчет).
Получаем вот такой вид:
Несём родную рамку домой.
Разбираем её: отсоединяем шторки воздуховодов и панельку аварийки.

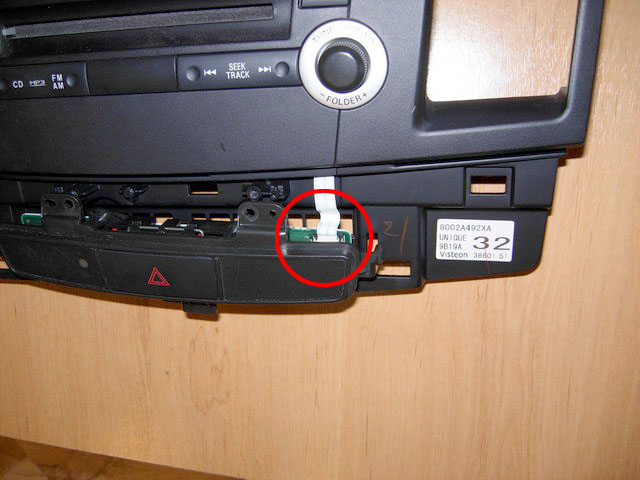

Чтобы снять панельку, аккуратно отсоединяем шлейф, поддев фиксатор шлейфа маленькой отверткой.
Крепим шторки и панельку на новую рамку:
В комплекте с рамкой идёт проставка, её нужно установить и закрепить. Закрепить лучше суперклеем, чтобы проставка не скрипела.
С обратной стороны к рамке приклеиваем полоски виброизоляции, убиваем двух зайцев: избавляемся от потенциальных скрипов, и исключаем, что лицевая панель магнитолы потрется о рамку, таким образом сохраняя товарный вид магнитолы.
Установка камеры заднего вида
Установка
Прокладываем видеокабель по левому порогу в багажник.
(Можно по правому, но лучше по левому, т.к. по левому борту идёт разводка проводки в багажнике и к бамперу).
Как прокладывать — см. этот отчёт (с конца вверх).
Провод питания камеры подключаем к разъему F-28.
- Плюс — к проводу фонаря заднего хода (контакт № 5 разъема, белый провод со стороны фонаря или синий со стороны бортовой косы).
- Массу — к проводу массы (контакт № 4 разъема F-28, черный провод).
Примечание. В последствии я переделал питание камеры — протянул его на постоянный плюс (его можно взять только в передней части авто, например, с того же разъёма магнитолы), т.к. в магнитоле есть режим, когда можно смотреть картинку с камеры при движении вперёд.
Снимаем задний бампер, выводим провода к заднему номерному знаку.

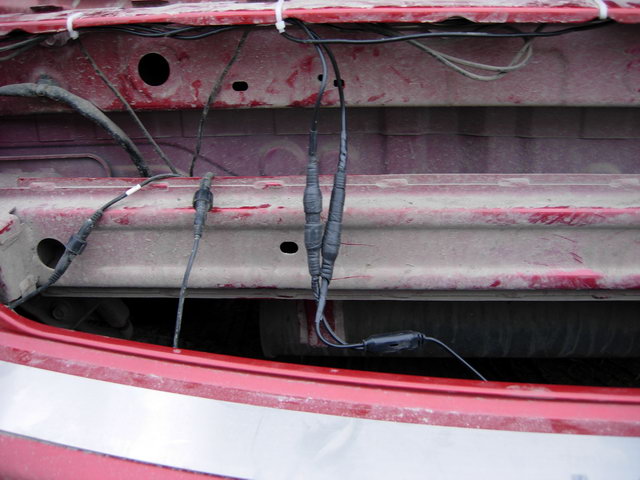

Т.к. разъемы негерметичные, обматываем их сырой резиной:
Саму камеру крепим на перемычке над номерным знаком:

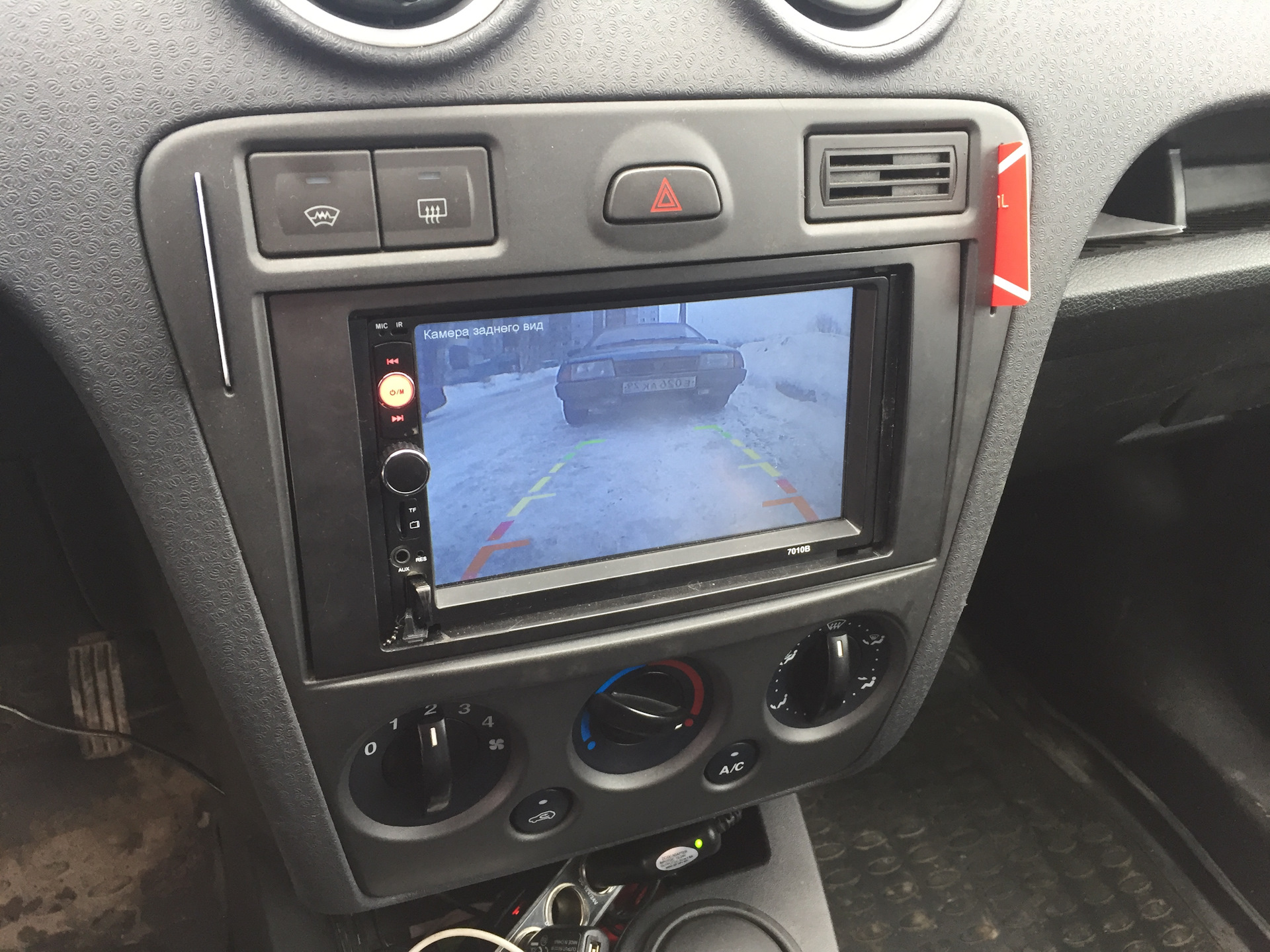

Настройка
Ставим машину на свободную площадку. Сзади машины выкладываем палками или рисуем мелом «парковочное место» размерами ровно с машину.
Включаем зажигание и заднюю передачу (двигатель заглушен).
Подгибаем кронштейн камеры так, чтобы линии на экране примерно совпадали с границами парковочного места.
К сожалению, мне такого добиться не удалось (низковато для моей камеры), зато камера видит до 30 см от бампера.
Вот и всё.
На вопросы отвечаю в форуме (ссылка ниже).
