Распиновка приборной панели ауди а6 с4

Обозначения на приборной панели

Приборная панель Ауди А6 С4 оснащена различными индикаторами и обозначениями, которые помогают водителю контролировать состояние автомобиля и получать необходимую информацию о его работе. В этом разделе мы рассмотрим основные обозначения на приборной панели Ауди А6 С4 и их значение:

• Скоростной спидометр: показывает текущую скорость движения автомобиля в километрах в час.
• Тахометр: отображает обороты двигателя в минуту. Позволяет контролировать работу двигателя и выбирать оптимальный режим его работы.
• Температура охлаждающей жидкости: показывает текущую температуру охлаждающей жидкости. Если индикатор достигает красной отметки, это может указывать на перегрев двигателя.
• Уровень топлива: отображает оставшееся количество топлива в баке. Когда индикатор достигает красной отметки, это означает, что бак почти пуст.
• Работа фар: указывает на то, включены ли передние фары автомобиля.
• Индикатор заряда аккумулятора: показывает текущий уровень заряда аккумуляторной батареи. Если индикатор находится в зоне красного цвета, это может свидетельствовать о проблемах с аккумулятором.
• Индикатор ремня безопасности: указывает, затянут ли ремень безопасности водителя.
• Индикатор давления в шинах: позволяет контролировать давление в шинах автомобиля. Если индикатор мигает или горит постоянно, это может указывать на низкое давление в шинах.

Это только некоторые из обозначений на приборной панели Ауди А6 С4. Подобная информация помогает водителю следить за состоянием автомобиля и принимать необходимые меры в случае возникновения проблем. Рекомендуется ознакомиться со всеми обозначениями и их значением в руководстве по эксплуатации автомобиля.

Условия для полноценной замены

В процессе работы в памяти бортового компьютера накапливается информация об автомобиле: пройденный путь, показатели датчиков и коды ошибок.

Информация на щитке Ауди А6 С5

Параметры совместимости, которые проверяют перед установкой нового приборного щитка Ауди А6/С5:

• поколение иммобилайзера;
• тип CAN-шины (919/920);
• криптозащита устройства;
• возможность переноса и правки данных.

Типичные неисправности, при которых заменяют приборную панель «Ауди А6/С5»: нет освещения, стоят стрелки на экране, выдаются ошибочные показатели параметров систем автомобиля.

После монтажа нового информационного дисплея машины нужно синхронизировать отображение данных и память бортового компьютера. Иногда поломки приборной панели возникают из-за ударов и вибрации, с отходом контактов и обрывом проводов. В этом случае альтернатива замены — оставить старое устройство после небольшого ремонта.

Инструкция по монтажу и замене панели

Вид со снятым рулем

Демонтаж старой и установка новой панели в Ауди 100 кузов 45 и других автомобилей этой марки производится по схожему принципу:

1. Демонтируйте руль (подденьте значок Ауди и открутите трубчатым ключом центральную гайку).
2. Выверните шестигранником еще один болт. Разберите рулевую колонку.
3. Снимите панель приборов.

Очень популярной является установка панели от Ауди А6 С4 на 100 модель. В этом случае вам потребуются дополнительные разъемы для подключения проводов. А также новая, желательно именно от 100 модели, правая половинка от «стрекозы».

Основным правилом при установке новой панели является использование максимального количества заводских деталей. В этом случае вы избежите проблем как с установкой, так и работой устройства.

Подключение и размещение приборов и счетчиков

Приборная панель Audi A6 C4 предлагает удобное размещение и легкое подключение различных приборов и счетчиков автомобиля. Вот основные детали этого процесса:

1. Основной блок: Основные приборы, такие как спидометр и тахометр, устанавливаются в основной блок приборной панели. Этот блок расположен перед водителем и обычно имеет центральное положение.
2. Блокы дополнительных приборов: Дополнительные приборы, такие как термометр, компас, индикатор уровня топлива и др., могут устанавливаться на боковых панелях основного блока либо в верхней части приборной панели, в зависимости от модели автомобиля и желаемого расположения.
3. Управляющие компоненты: Кнопки и переключатели для управления различными функциями автомобиля обычно размещаются на приборной панели в виде отдельного блока или интегрируются с приборами, например, с кнопками для управления кондиционером или аудиосистемой.
4. Подключение приборов: Подключение приборов и счетчиков осуществляется путем соединения их электрических контактов с соответствующими разъемами на задней стороне приборной панели. Это позволяет передавать сигналы и получать данные с различных датчиков автомобиля.

Правильное подключение и размещение приборов и счетчиков на приборной панели Audi A6 C4 важно для обеспечения удобного и эффективного использования автомобиля. При необходимости всегда рекомендуется обратиться к дилеру или специалисту по ремонту автомобилей для получения подробной информации и советов

Autocheck — 0 — Распиновка штекера — для Audi 80 — бортжурнал Audi 80 2.0 Овощевпрыск 1992 года на DRIVE2

Запись про — В связи с планами по установке БСК_________________________________________________________________________

Выяснено следующее, БСК бывают трех видов:1. С индикацией радиостанции RDS и контроля скорости2. С индикацией контроля скорости3. Без RDS и контроля скорости

_________________________________________________________________________

Результаты изысканий и поиска в направлении распиновки контактов 26-пинового штекера БСК:_________________________________________________________________________

3 — масса для 5-цилиндровых двигателей11 — тормозные колодки (инфа не проверена, но наверно так и есть)14 — Hydraulic servo unit warning switch по схеме (auf T5/2 Steckverbindung, 5-fach, schwarz, Steckerstation im Zusatzrelaisträger) (www.s2-audi.co.uk/workshop/comp_ABY/aby_c.pdf — Гидравлический усилитель тормозов блок предупреждение переключатель — Hydraulic brake servo unit warning switch — F21 по схемам) — т.о. — нафех не нужет т.к. на B4 уже стоит ВУТ — можно не подключать или вешать куда хочешь — типа как пишут — ремни безопасности — но картинка на экране будет не ремнем вааспче ))15 — уровень тормозной жидкости (11 контакт 26-пинового желтого разъема — может и в миничеке тоже есть ))) (подключение не требуется сигнал берется прямо с приборки)16 — омывающая жидкость17 — высокое давление масла (4 контакт 14-пинового разъема миничек)18 — лампы ближнего света и габаритные лампы19 — низкое давление масла (7 контакт 14-пинового разъема миничек)20, 21, 22 — штатное радио Гамма (с 10-пинового разьема майфуна 1-22,2-21,3-20)23 — тахосигнал (3 контакт 14-пинового разъема миничек)24 — контроль предпускового подогрева(26 контакт 26-пинового желтого разъема) — только для карбюраторных и дизельных двигателей25 — лампы стопсигнала

1-13 слева направо

26-14 слева направо

_________________________________________________________________________

Сигнал перегрева и низкого уровня охлаждающей жидкости, как и уровня тормозной жидкости берется с приборной панели — индикация будет появляться без дополнительных подключений

проверить индикацию можно вот так — www.audi-cabrio-club.info…&cat=17&id=150&artlang=de

_________________________________________________________________________

Всем посмотревшим и поделившимся спасибо — хочется выяснить от и до )))

________________________________________________________________________

пин 11 — теперь тоже под вопросом — так как не встречается в заграничных источниках

www.audi-cabrio-club.info…o/showthread.php?tid=2232www.audi-cabrio-club.info…read.php?tid=25996&page=2

_________________________________________________________________________

схема MC/AC адаптёра — ))) — www.audidrivers.de/pdf/el…yp89_B4_mc_ac_adapter.pdf (ошибочка в распиновке миничека 2 пин, а должон быть 3 пин — тахосигнал, но на схеме правильно нарисовано)_______________________________________________________________________

Еще схемы

www.s2-audi.co.uk/worksho…a/autocheck/autocheck.htm

_______________________________________________________________________

Итог следующий — дополнительное подключение необходимо на реле проверки ламп и датчик омывайки, остальное — это переброс трех проводков из MC в AC._________________________________________________________________________

Autocheck — 1 — начало — Реле проверки стоп сигналов.

Уровень топлива

Указатель уровня топлива может быть представлен как аналоговым показателем, состоящим из полоски, на которой располагается стрелка, так и цифровым дисплеем, отображающим точное количество топлива в литрах или процентах. В некоторых моделях Ауди А6 С4 могут применяться сразу оба варианта отображения.

На приборной панели, рядом с изображением уровня топлива, часто присутствует возможность переключения между отображением общего пробега автомобиля и оставшегося пробега до полного опустошения бака. Это дает возможность водителю планировать свои путешествия и заправки.

Оставайтесь внимательными к уровню топлива на приборной панели, чтобы избежать остановки из-за нехватки бензина в неподходящий момент.

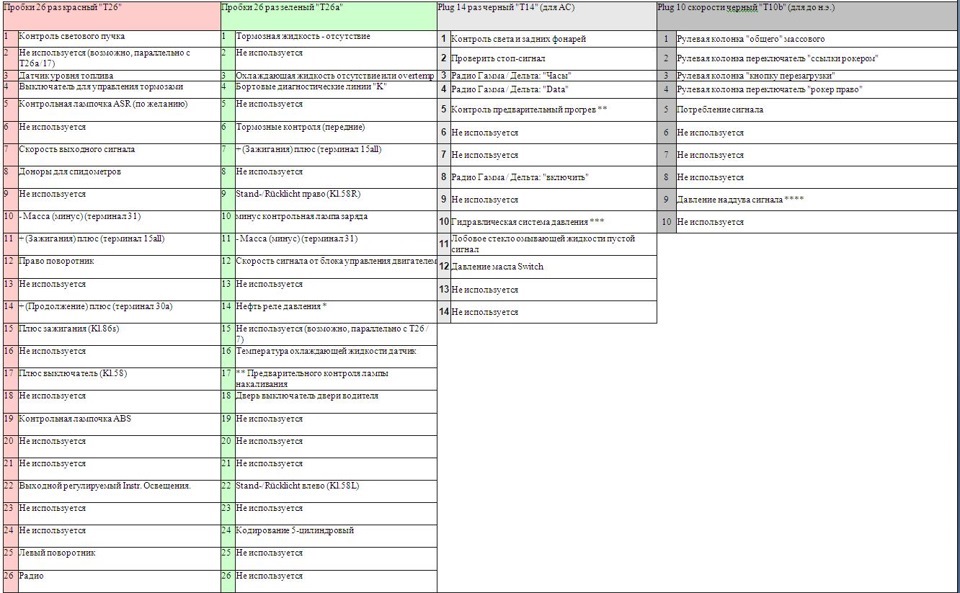

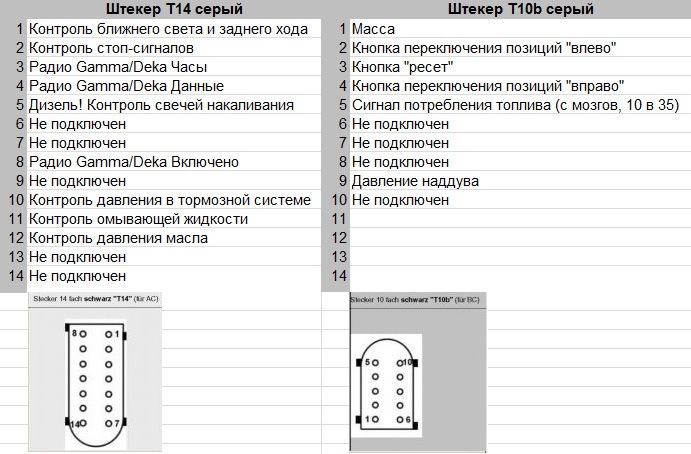

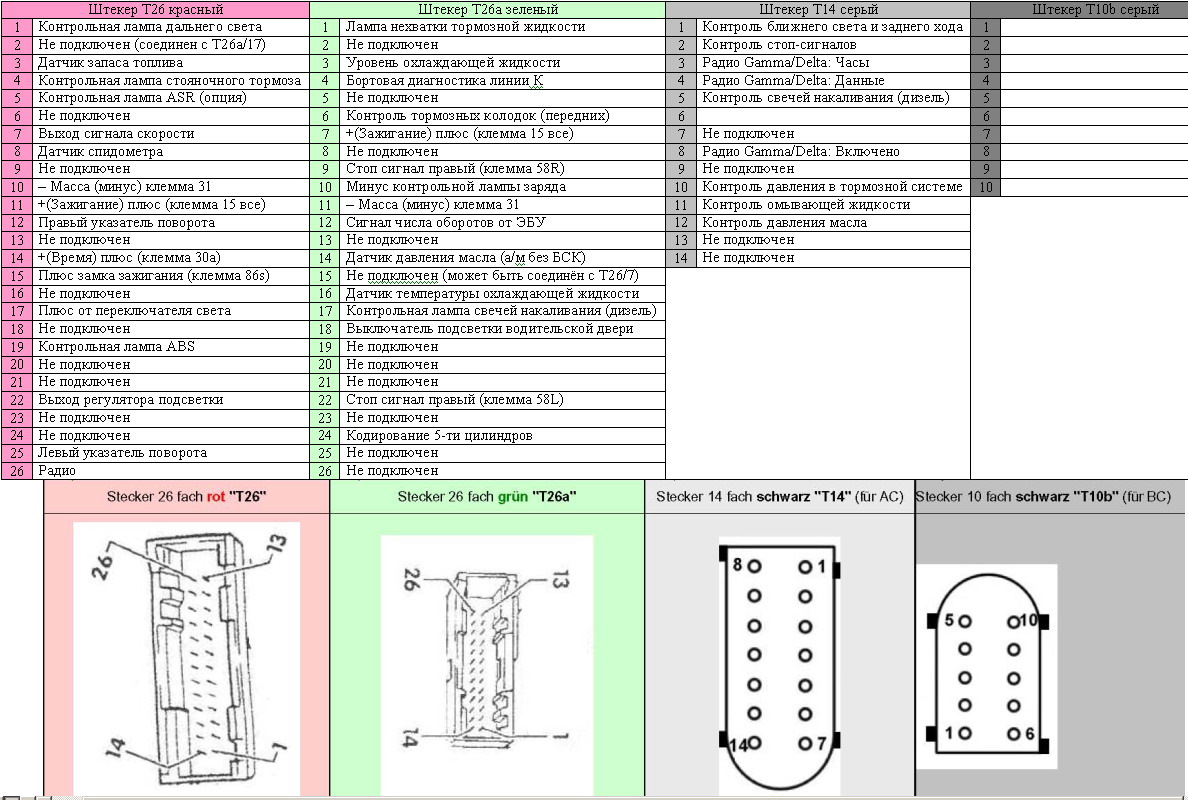

FAQ 3: Распиновка разьемов приборки и AutoCheck — бортжурнал Audi 80 Ловит Взгляды 1987 года на DRIVE2

FAQ 1: Как снять нижнюю часть панели?!FAQ 2: Маркировка предохранителейFAQ 3: Распиновка разьемов приборки и AutoCheck FAQ 4: Дополнительная плата блоков релеFAQ 5: Как расшифровать VIN FAQ 6:Стикер комплектации автомобиля в багажникеFAQ 7: Заменяемые детали от советского автопрома

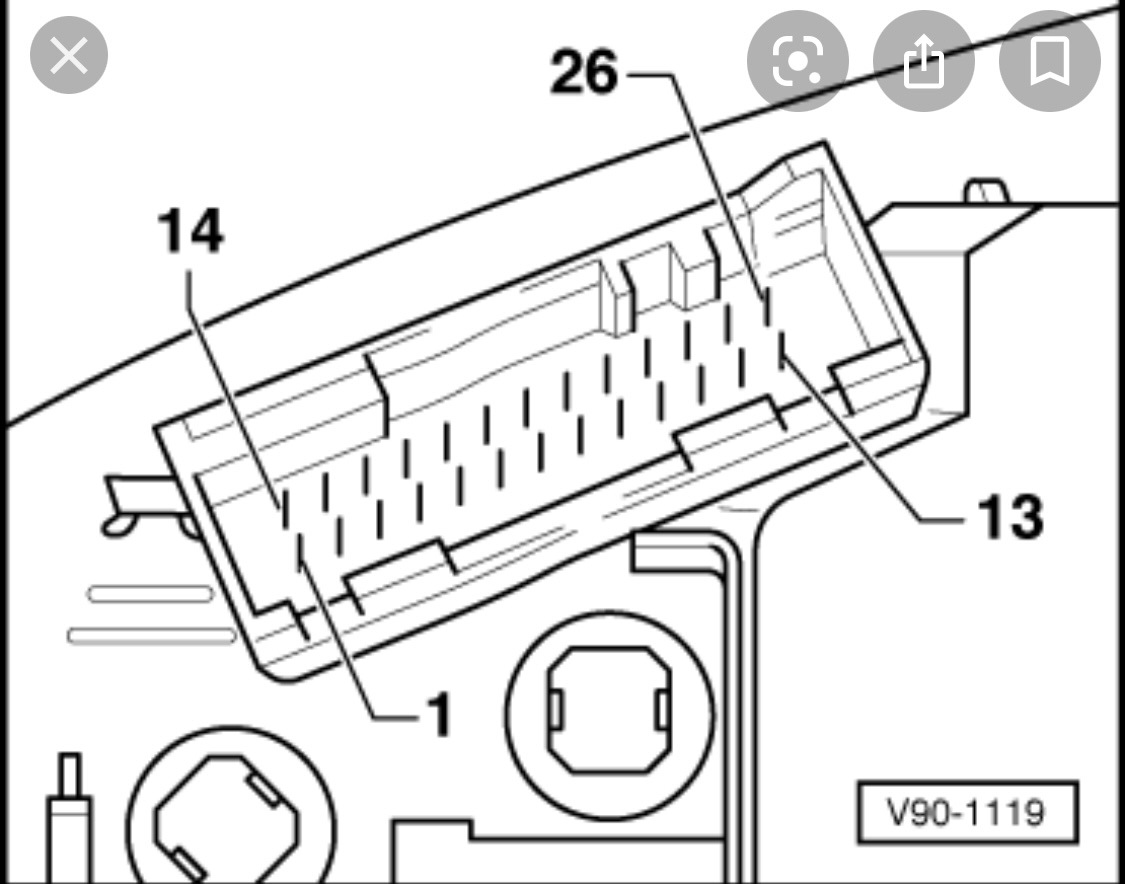

Идентификация контактов 26-контактного разъема (голубой) комбинации приборов

Голубой разъём

1. Не используется2. Не используется3. Не используется4. Не используется5. Не используется6. Не используется7. Не используется8. Не используется9. Не используется10. Отрицательный контакт (-)сигнальной лампы AБС11. Не используется12. Не используется13. Отрицательный контакт (-)индикаторной лампы переключения коробки передач на более высокую передачу14. Не используется15. Отрицательный контакт (-)указателя уровня топлива16. Положительный контакт (+)электронного спидометра, подсоединенного к стабилизатору напряжения и сигнальным лампам17. Контакт индикатора правого поворота18. Сигнал в систему контроля движения19. Не используется20. Сигнал, поступающий в электронный спидометр от датчика скорости21. Отрицательный контакт (-) от ламп подсветки приборной панели, подсоединенный к электронному спидометру, стабилизатору напряжения и индикатору дальнего света фар22. Контакт, соединенный с реостатом приборной панели, лампой подсветки часов и контактами 1 и 4 желтого 26-ти контактного разъема23. Положительный контакт (+) индикатора дальнего света фар24. Отрицательный контакт (-) индикаторной лампы системы контроля двигателя25. Отрицательный контакт (-) сигнальной лампы ремней безопасности

26. Положительный контакт (+) сигнальной лампы ремней безопасности

Далее, идентификация контактов 26-ти контактного разъема (желтый) комбинации приборов.

Жёлтый разъём

1. Положительный контакт (+) от выключателя освещения к реостату приборной панели2. Отрицательный контакт (-) указателя температуры охладителя3. Ауди-80:положительный контакт (+) кнопки системы автоматической проверки, сигнальнойлампы перегрева охладителя и тахометраАуди-90, Купе:положительный контакт (+) лампыподсветки часов4. Положительный контакт (+) соединенныйс контактом 15. Положительный контакт (+) реостата приборной панели6. Не используется7. Не используется8. Ауди-80:отрицательный контакт (-) ламп подсветки приборной панели, кнопки сброса часов, индикаторных ламп указателей поворота (правого и левого), индикаторного устройства системы автоматической проверки, тахометра, цифрового датчика времениАуди-90, Купе:отрицательный контакт (-) ламп подсветки приборной панели, индикаторных ламп указателей поворота (правого и левого), тахометра, лампы подсветки часов, цифрового датчика времени9. Положительный контакт (+) прерывателя указателя поворотов иаварийной сигнализации10. Отрицательный контакт (-) сигнальной лампы перегрева охладителя11. Отрицательный контакт (-) сигнальной лампы включенного тормоза12. Не используется

13. Отрицательный контакт (-) сигнальной лампы генератора, индикаторного устройства системы автоматической проверки, сигнальной лампы перегрева охладителя, сигнальной лампы включенного тормоза

Идентификация контактов 26-ти контактного разъема (белый разьем AutoCheck)

белый разьем AutoCheck

Спасибо товарищу saintcode

Обзор приборной панели Audi A6 C4

Приборная панель Audi A6 C4 представляет собой современную и функциональную конструкцию, которая отлично сочетает в себе стиль и удобство использования. Панель оборудована всеми необходимыми индикаторами и элементами управления, чтобы обеспечить водителю максимальное комфортное управление автомобилем.

Приборная панель включает в себя следующие основные элементы:

Элемент	Описание
Скорометр	Показывает текущую скорость автомобиля
Оборотомер	Показывает текущие обороты двигателя
Тахометр	Показывает текущие обороты двигателя
Температура двигателя	Отображает текущую температуру охлаждающей жидкости двигателя
Топливный датчик	Показывает количество оставшегося топлива в баке
Индикаторы	Сигнализируют о различных состояниях автомобиля, таких как низкий уровень топлива или неисправность
Информационный дисплей	Показывает различные данные о состоянии автомобиля, такие как средний расход топлива, пройденное расстояние и др.
Кнопки управления	Позволяют водителю взаимодействовать с различными функциями автомобиля, такими как система навигации или автоматическая регулировка климата

Общая схема расположения элементов приборной панели Audi A6 C4 представлена в таблице выше. Благодаря удобному и логичному расположению элементов, водитель может быстро и без затруднений получить необходимую информацию о состоянии автомобиля.

Приборная панель Audi A6 C4 — это отличное сочетание функциональности и эстетического дизайна, которое позволяет водителю наслаждаться комфортным управлением автомобилем в любых условиях.

Видео:Вот блок реле и предохранителей Ауди 100, А6. С4. 1990-1997г .Что за что отвечает.Скачать

Виды отображения приборной панели

Приборная панель на Audi A6 С4 может иметь различные варианты отображения информации, которые предоставляют водителю необходимую информацию о состоянии автомобиля. В зависимости от комплектации и модели, могут использоваться следующие виды отображения:

1. Классическая приборная панель

Одним из самых распространенных типов отображения на Ауди А6 С4 является классическая приборная панель. Она состоит из двух больших круглых приборов — спидометра и тахометра, расположенных симметрично на панели. Между ними находится информационный дисплей, на котором отображаются дополнительные данные, такие как информация о поездках, пробеге, расходе топлива и другие настройки.

2. Цифровая приборная панель

Некоторые модели Audi А6 С4 могут быть оснащены цифровой приборной панелью, которая представляет собой большой цветной экран, заменяющий традиционные инструменты. На этом экране отображается вся необходимая информация о работе автомобиля, включая скорость, обороты двигателя, уровень топлива, навигационные данные и другие параметры. Такой вид отображения приборной панели обладает большей гибкостью и позволяет настроить отображение информации по вашему усмотрению.

Вне зависимости от вида отображения, приборная панель Audi А6 С4 является информативным и функциональным инструментом, который помогает водителю контролировать основные параметры его автомобиля и оставаться в курсе текущего состояния.

Подключение вентилятора и кондиционера

Вентилятор и кондиционер в Audi A6 C4 подключаются к контрольным устройствам, расположенным на приборной панели. Для этого необходимо ознакомиться с распиновкой разъемов и проводов.

Разъем вентилятора

Вентилятор подключается к разъему V14, который расположен на контрольной панели под шильдиком Вентилятор. Разъем V14 имеет 2 контакта:

Контакт	Функция
1	+12V постоянного тока
2	Сигнал управления (контакт Масса)

Разъем кондиционера

Кондиционер подключается к разъему V5, расположенному ниже разъема вентилятора. Разъем V5 имеет 3 контакта:

Контакт	Функция
1	+12V постоянного тока
2	Сигнал управления (контакт Масса)
3	Сигнал состояния кондиционера

Важно правильно подключить провода к соответствующим контактам, чтобы вентилятор и кондиционер функционировали корректно. При необходимости, всегда следует использовать схему распиновки и руководство по ремонту и обслуживанию автомобиля

Рис 5 – Панель с БСК и без нее.

Для установки на свою ауди 100 с4 с двигателем 2.6 я решил поставить полную панель с БК и БСК.

Собираем все, что нам понадобиться.

Начнем с того, что едем на разбор и подбираем подходящую панель приборов.

К панели приборов следует закупить следующие вещи:

1. Два черных разъема для подключения бортового компьютера БК (10 контактный), для бортовой системы контроля БСК(14 контактный).

Рис 6 — Разъемы для подключения БК и БСК.

1. Правую половинку стрекозы (там, где дворники), с кнопками управления.

Рис 7 — Правая половина стрекозы с кнопками управления БК.

На этом этапе остановимся, чуть поподробнее. Вам необходимо купить переключатель именно от A100, так как подрулевые переключатели от A100 и A6 отличаются.

Если вам все-таки не удалось купить или вы уже купили переключатель от A6, то вам поможет опыт gRenaDer по комбинированию двух вышеупомянутых переключателей.

Имеются 2 подрулевых переключателя, Верхний от А100, а нижний от А6.

Как мы видим, диаметры даже визуально отличаются, но это пол беды, разъемы контактов не подходят:

1. 1. физически.
   2. логически (распиновка в другой последовательности) и т.п.

Выход сложился следующим образом, взял правую часть подрулевого от А6 и выбил штифт.

и у А100.

получилось:

Поменял местами рукоятку соответственно с контактной группой БК. Далее собрал подрулевые, и все получилось: и крепление на рулевом валу, и контакты.

1. Если решите подключать к БСК контроль ламп, то понадобится 301 реле.

Рис 8 – Реле контроля ламп.

Приступим к выполнению подготовительных работ.

Будем работать по следующей схеме.

Рис 9 – Схема подключения панели а6 на ауди 100 с4.

Подходящего разъема который одевается на стрекозу я не нашел, поэтому пришлось провода подпаять. Соединяем черный 10 контактный разъем БК с переключателем дворников по номерам контактов 3-1, 1-2, 4-3, 2-4.

Рис 10 – Подпаянные провода к стрекозе.

5 контакт с 10 контактного черного разъема БК придется притянуть в блок управления двигателем, который находится под ковриком в ногах у пассажира. Как добраться до блока управления двигателем можете узнать, воспользовавшись следующим фото отчетом.

Вот и добрались до блока управления. Прежде чем снимать разъемы с блока управления двигателем, не забудьте скинуть клемму с аккумулятора.

Рис 11 – Блок управления двигателем ауди с 4 2.6.

От блока управления до панели приборов нам нужно будет бросить 2 провода. Отмеряем длину и кидаем провода, не забыв сделать бирки, для того чтобы не перепутать провода когда будем сажать их на разъем. Я бирки делал из изоленты, просто и быстро. Первый провод со стороны приборной панели садим на 5 клемму БК, а на блоке управления на В8. Это будет тот сигнальный провод, по которому БК будет высчитывать все показатели.

Рис 12 – Разъемы блока управления.

Так как у меня двигатель 2.6 поэтому уверенно могу сказать, что нужно цеплять на В8, для остальных двигателей у меня нет 100% уверенности, так как я этого не проверял, но не смотря на это я думаю, что можно доверять следующей схеме.

Рис 13 – Клеммы БК для других двигателей.

Спасибо vkhab добавилась проверенная информация по подключению БК к A6 c4 2.5 tdi — это клемма 49 (черный с синей полосой).

Срезаем с нужного провода изоляцию и припаиваем к нему наш провод, место стыка хорошо изолируем.

Второй провод от панели приборов до блока управления это будет диагностический канал, скажу также, что для двигателя 2.6 это будет В6. Не подсоединив этот провод, мы потом не сможем соединить панель приборов с компьютером и с помощью программы VAG COM сделать определенные настройки.

Есть альтернативный вариант поиска нужного провода, в котором не придется добираться до блока управления. Потребуется лишь открыть пластик, справа у ног пассажира и в красной колодке найти необходимый провод для показаний расчета расхода топлива.

Для примера смотрите на фото ниже, там наглядно показано для ACE.

Известные цвета проводов для других двигателей.

• ABK — белый провод в красной фишке в ногах пассажира.
• AAD — белый провод в красной фишке в ногах пассажира.
• AAR — жёлтый провод в красной фишке в ногах пассажира.
• ACE — сине-чёрный провод в красной фишке в ногах пассажира.
• AAH — синий с черной полоской провод в красной фишке в ногах пассажира.

Спасибо Dima Melek за помощь в предоставление информации. Если вам известны цвета проводов для других двигателей, которые являются 100% рабочими, пишите будем очень признательны.

Смотрите далее:

Рис 2 — Панель приборов от ауди 100 с4.

Еще одним существенным отличием является отсутствие возможности подключения Vag com к панели приборов Audi 100(Audi S4).

Но и там и там панели приборов являются цифровыми, то есть выдают показание на основе полученных электрических сигналов. Сняв панель вы не найдете там никакого тросика, приводящего в действие спидометр. Сигналы получаемые панелью приборов на этих автомобилях абсолютно одинаковые, поэтому вы беспрепятственно можете поменять панель взяв ее от А6 с4 и поставить на ауди 100 с4, за исключением двух нюансов. Различие в этих двух панелях состоит в том, что на А6 количество цилиндров на устанавливаемый автомобиль задается программно, а на А100 запаянными перемычками. Так же они отличаются в горящей лампе АБС, что бы она горела как положено, придется внести некоторые изменения в схему приборной панели, но лучше для устранения этой проблемы использовать небольшое реле для инвертирования сигнала, это сделать гораздо проще, да и купленная панель останется не тронутой (подробнее будет описано ниже).

Панели приборов на ауди с4 бывают полные и не полные. В полной панели установлены дополнительные приборы.

📹 Видео

Схема предохранителей Ауди А6 С5, расположение блока и расшифровкаСкачать

Хитрости ремонта приборки с #БК #БСК #аудис4 #instrumentpanel #audiinstrumentpanel #аудиприборкаСкачать

ЗНАЧЕНИЯ ЗНАЧКОВ НА ПРИБОРНОЙ ПАНЕЛИ АВТОМОБИЛЯСкачать

Нюансы замены приборки А6 С4Скачать

Подсветка приборки Ауди С4Скачать

Замена щитка приборов Ауди 100 С4 на А6 С4Скачать

Ауди 100 С4 пропали габариты и подсветка приборовСкачать

Приборная панель от Ауди S6 C4 4.2 на Ауди А6 с4 | Как установить и прошитьСкачать

Приборка с БК и БСК Ауди С4, переделка с дизеля (Видео от Друзей)Скачать

Не работает индикатор температуры Ауди 100С4. Ремонт.Скачать

Используй Приборку #аудис4 по полной #audi #а6 #ауди100 #с4 #приборнаяпанель #аудиприборка #c4 #carСкачать

Уровень аккумулятора

Приборная панель Ауди А6 С4 оснащена индикатором уровня аккумулятора, который позволяет контролировать заряд батареи автомобиля. Этот индикатор находится в правом нижнем углу панели и обозначен иконкой батареи.

Уровень аккумулятора отображается в виде полоски, которая представляет собой градацию от пустого до полностью заряженного аккумулятора. При нормальном заряде аккумулятора полоска будет заполнена до максимальной отметки.

Если уровень аккумулятора снижается до критического значения, на приборной панели будет загораться символ ! или появляться соответствующая предупреждающая иконка. Это означает, что нужно немедленно проверить заряд аккумулятора и принять меры для его подзарядки или замены.

Если аккумулятор полностью разряжен, двигатель может не запуститься, и вам потребуется помощь специалистов или запасной аккумулятор.

Электропитание мультимедиа и навигационной системы

Мультимедиа и навигационная система Audi A6 C4 требуют надлежащего электропитания для полноценной работы. Они подключены к электросети автомобиля и получают питание от бортовой электрической сети.

Электропитание мультимедиа и навигационной системы осуществляется через специальные разъемы и провода. Для подключения мультимедиа и навигационной системы к сети автомобиля используются соответствующие разъемы, указанные в распиновке приборной панели.

Поддержание надлежащего электропитания для мультимедиа и навигационной системы важно для обеспечения их стабильной работы и предотвращения возникновения неполадок. Примечание:

Примечание:

Перед подключением мультимедиа и навигационной системы к электросети автомобиля Audi A6 C4 необходимо убедиться в соответствии разъемов и проводов, а также в правильной последовательности их подключения. Неправильное подключение может привести к повреждению систем или автомобильной электросети.

Символьная индикация

Символьная индикация на приборной панели Ауди А6 С4 представлена различными символами и их соответствующими значениями.

Двигатель

ОЖИГ ДВИГ. МОМЕНТ – указывает на проблемы с системой зажигания или искрообрядованием двигателя. Необходима проверка в сервисном центре.

ПОДДЕРЖ. ДВИГ. МОЩН. – появление этого символа говорит о потере мощности двигателя. Водитель должен снизить скорость и обратиться в сервисный центр.

Топливо и электричество

ПОНИЖ. УРОВЕНЬ. МАСЛА – указывает на низкий уровень моторного масла в двигателе. Рекомендуется долить масло в ближайшее время.

ЭЛЕКТРОН. ПРОСТРАНСТВО – указывает на неисправность в электронной системе автомобиля. При появлении данного символа, водитель должен остановиться и вызвать эвакуатор или обратиться в сервисный центр.

Состояние автомобиля

СИСТЕМА АНТИБЛОК. ТОРМ. – светится при возникновении проблем с системой антиблокировки тормозов. Рекомендуется немедленно обратиться в сервисный центр.

ОТКЛЮЧ. СИСТ. СТАБИЛ. – символ появляется при выключении системы стабилизации. Водитель должен быть более внимательным на дороге и обратиться в сервисный центр.

Возникновение каких-либо символов на приборной панели Ауди А6 С4 требует внимания со стороны водителя и возможного обращения в сервисный центр для диагностики и устранения неисправностей.

Цифровая индикация

Приборная панель Ауди А6 С4 оснащена цифровой индикацией, которая отображает различные показатели и информацию об автомобиле. Вот некоторые из основных обозначений и их значение:

• Скорость: отображает текущую скорость автомобиля в километрах в час.
• Обороты двигателя: показывает количество оборотов двигателя в минуту, что позволяет контролировать его работу.
• Температура двигателя: отображает текущую температуру охлаждающей жидкости двигателя, что позволяет контролировать его нагрев.
• Уровень топлива: показывает количество оставшегося топлива в баке.
• Мгновенный расход топлива: отображает текущий расход топлива автомобилем в литрах на 100 километров.
• Пробег: показывает общий пробег автомобиля.

Цифровая индикация на приборной панели Ауди А6 С4 позволяет водителю получать важную информацию об автомобиле в режиме реального времени. Это помогает следить за состоянием и работой автомобиля, обеспечивая безопасность и комфорт во время поездок.

Устройство кнопок и ручек на приборной панели

Приборная панель Audi A6 C4 оснащена различными кнопками и ручками, которые обеспечивают управление различными функциями автомобиля. Вот основные устройства, которые вы найдете на приборной панели:

• Руль со встроенными кнопками управления. На руле расположены кнопки управления аудиосистемой, телефоном, круиз-контролем и другими функциями.
• Кнопки и переключатели на центральной консоли. Здесь вы найдете кнопки для управления освещением, климат-контролем, аудиосистемой и другими функциями.
• Кнопки и регуляторы на панели приборов. Здесь расположены необходимые кнопки и регуляторы для изменения настроек приборов, таких как яркость дисплея, настройки отображения информации и т.д.
• Кнопки и регуляторы на передней панели водителя. Рядом с водительским креслом размещены кнопки для управления электростеклоподъемниками, зеркалами заднего вида и другими функциями.

Каждое устройство имеет свою функцию и использование, и предоставляет водителю возможность управлять различными функциями автомобиля без отрыва от дороги.

Знание устройства кнопок и ручек на приборной панели Audi A6 C4 позволит использовать все функции автомобиля максимально эффективно и удобно.

Рабочие режимы приборной панели

Приборная панель Audi A6 C4 предлагает несколько рабочих режимов, предназначенных для удобства и информирования водителя.

Обычный режим — основной режим работы приборной панели, в котором отображается основная информация о состоянии автомобиля: скорость, обороты двигателя, уровень топлива, температура двигателя и другие параметры.

Минимальный режим — в этом режиме минимизируется отображение информации на приборной панели. Показывается только самая необходимая информация, например, скорость и уровень топлива. Остальные данные скрыты, что позволяет сосредоточиться на дороге.

Максимальный режим — в этом режиме используется полный набор отображаемой информации. Водитель может видеть все основные параметры состояния автомобиля, а также дополнительные параметры, такие как навигационная информация, отображение радиостанций или музыкальных треков.

Экономичный режим — этот режим предназначен для экономии топлива и может быть полезен во время длительных поездок на большие расстояния. В этом режиме отображается информация о моментальном и среднем расходе топлива, что помогает водителю контролировать свою езду и улучшать экономичность автомобиля.

Спортивный режим — при переключении в этот режим отображается информация о спортивных параметрах автомобиля, таких как счетчик оборотов двигателя или ускорение, что позволяет водителю насладиться более динамичной ездой.

Каждый из этих режимов обладает своими особенностями и предназначен для определенных ситуаций. Переключение между ними осуществляется с помощью кнопок управления на рулевом колесе или с помощью меню на мультимедийном экране автомобиля.

Видео:Значки и символы на приборной панели автомобиля, обозначение и расшифровкаСкачать

Индикация основных параметров

Приборная панель Ауди А6 С4 предоставляет водителю информацию о различных параметрах работы автомобиля. Некоторые из основных параметров, отображаемых на приборной панели, включают:

Скорость

На панели отображается текущая скорость автомобиля. Это позволяет водителю всегда быть в курсе своей скорости и соблюдать ограничения скорости на дороге.

Обороты двигателя

Показания оборотов двигателя позволяют контролировать его работу

Важно следить за этим параметром, чтобы двигатель работал в оптимальном режиме и не происходило его перегревание

Важно: Если показания оборотов двигателя превышают норму во время движения, это может указывать на проблемы с двигателем или другими системами автомобиля. В таком случае необходимо обратиться к специалистам для диагностики

Уровень топлива

Индикатор уровня топлива помогает водителю контролировать остаток топлива в баке

Это важно, чтобы избежать неприятной ситуации, когда топлива оказывается недостаточно для достижения ближайшей заправки

Совет: Рекомендуется заправлять автомобиль, когда уровень топлива опускается до 1/4 от максимального запаса. Это поможет избежать возможных проблем и оставить достаточно времени на поиск заправки.

Система зажигания и запуска двигателя

Система зажигания Audi A6 C4 предназначена для обеспечения правильного момента искры в свечах зажигания, что позволяет запустить двигатель и поддерживать его работу на всех режимах.

В состав системы зажигания входят следующие компоненты:

• Искровые свечи, которые создают искру, необходимую для воспламенения топливно-воздушной смеси в цилиндрах двигателя.
• Катушка зажигания, которая генерирует высокое напряжение для подачи его на искровые свечи.
• Электронный блок управления (ЭБУ), который контролирует работу системы зажигания и определяет оптимальный момент зажигания.
• Датчик положения коленчатого вала, который передает информацию о положении поршня в цилиндре двигателя, что позволяет ЭБУ определить момент зажигания.
• Датчик распределения зажигания, который передает информацию о положении распределительного вала, что также влияет на определение момента зажигания.
• Электропроводка, которая соединяет все компоненты системы зажигания и обеспечивает передачу сигналов и питания.

При запуске двигателя система зажигания подает высокое напряжение на искровые свечи, что приводит к возникновению искры. Это позволяет воспламенить топливно-воздушную смесь в цилиндрах двигателя, что запускает двигатель. Далее система поддерживает постоянную работу двигателя, обеспечивая правильный момент зажигания в каждом цилиндре.

Взаимодействие с электронными модулями автомобиля

Электронные модули в автомобиле Audi A6 C4 играют важную роль в управлении и контроле различных систем и функций. С помощью этих модулей водитель и пассажиры имеют возможность взаимодействовать с различными элементами автомобиля и получать нужную информацию.

Один из основных электронных модулей в Audi A6 C4 — приборная панель. Она отображает информацию о скорости, уровне топлива, температуре и других важных параметрах. Чтобы обеспечить корректную работу приборной панели, необходимо правильно подключить и настроить электронные модули.

Приборная панель Audi A6 C4 подключается к центральному блоку управления автомобилем с помощью специального разъема. Этот разъем обеспечивает передачу данных о параметрах автомобиля на приборную панель и управление различными функциями. Каждый разъем имеет свою определенную распиновку, которая определяет, какие сигналы передаются по каждому контакту.

При подключении приборной панели необходимо быть внимательным и аккуратным, чтобы избежать перепутывания контактов или повреждения разъема. Если в процессе установки возникнут трудности или вопросы, рекомендуется обратиться к специалистам или ознакомиться с детальной схемой подключения приборной панели.

Взаимодействие с электронными модулями автомобиля Audi A6 C4 позволяет наслаждаться комфортом и безопасностью на дороге. Правильное подключение и настройка приборной панели обеспечивает надежную работу системы и точное отображение информации о состоянии автомобиля.

Видео:Щиток прибров Ауди 100 А6 С4 замена приборовСкачать
