Регулятор холостого хода ваз-2110

Устройство

Данный компонент представляет собой исполнительное устройство. Если говорить проще, то это клапан. Устроен он следующим образом – состоит из электрического шагового двигателя, пружина и штока, на котором имеется запорная игла. Именно посредством данной запорной иглы обеспечивается дозирование объема воздуха. Когда дроссельная заслонка находится в закрытом положении, а ЭБУ решает, что нужно повысить обороты ХХ, то формируется команда на перемещение этой запорной иглы. Последняя двигается, полностью или не полностью открывая отверстие подачи воздуха в обход дроссельной заслонки. В результате двигатель не заглохнет.

Перечислим их.

• Самая основная – неполадки или отказ датчика массового расхода воздуха.
• Не реже случается поломка регулирующего клапана холостого хода.
• Датчик положения коленвала, выдающий неправильную информацию блоку управления, также может стать корнем высоких или плавающих холостых оборотов.
• Виной может стать еще датчик положения дроссельной заслонки.
• Бывает, что по каким-либо причинам не возвращается педаль газа назад до конца. Причем, это происходит как из-за банального нарушения работы троса, так из-за совсем смешного – например, после мойки автомобиля так застелили коврик водителя, что кончик коврика стал задевать педаль.
• Сильно засорен воздушный фильтр. Из-за этого смесь для сгорания получается слишком обогащенной бензином, опять-таки имеют место высокие обороты во время холостого хода.
• Слетел трос с дроссельной заслонки.
• Неисправность датчика температуры двигателя. Он выдает «мозгам» автомобиля неправильные значения, те повышают скорость коленвала, думая, что мотор холодный.

Как видим, перед нами целый лес самых разных причин того, почему появляются высокие обороты! Далее мы подробнее рассмотрим самые характерные, плюс наиболее часто встречающиеся неполадки, связанные с описываемой проблемой. Заодно разберемся, как их устранять своими руками.

Методика проверки датчика при помощи мультиметра

Самый надежный и распространенный способ проверить работоспособность датчика – воспользоваться мультиметром. Но для этого регулятор предварительно нужно снять. Обычно, он крепится несколькими винтами около датчика дросселя, но на некоторых автомобилях может быть закреплен специальным раствором или лаком.

Демонтировать РХХ с применением силы нельзя, поскольку существует большой риск повредить впускную систему. В подобном случае придется снимать весь дроссельный узел.

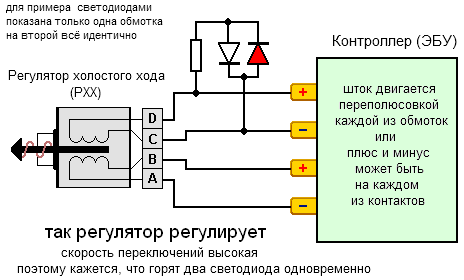

Для проверки электромотора необходимо замерять сопротивление обмоток. Контакты мультиметра нужно поочередно подключать на каждую из обмоток A и B, C и D. Если все работает исправно, то полученные данные попадут в диапазон 40–80 Ом.

В качестве дополнительной проверки мультиметром контакты можно поменять местами. Датчик, в таком случае, должен показать обрыв электрических цепочек.

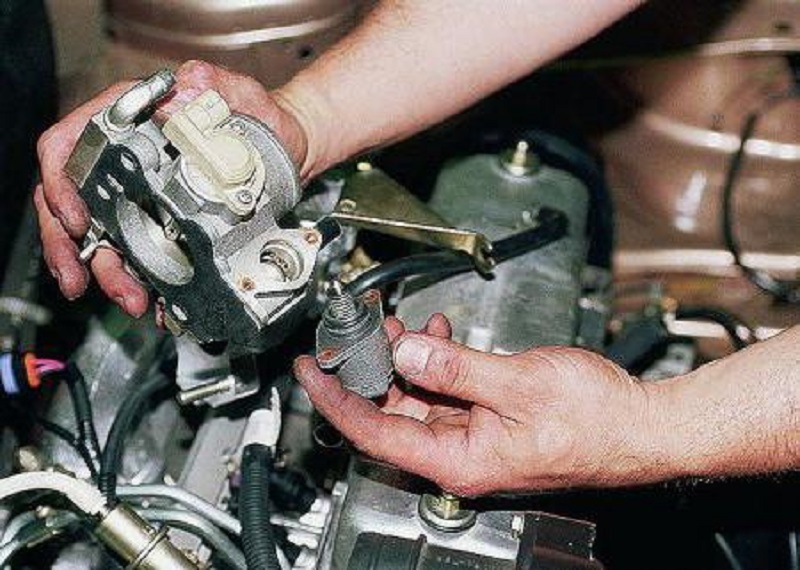

Порядок работы по снятию устройства.

Вот пожалуй и все отличия, на коробке написано что устанавливается на автомашины семейства ВАЗ «Нива», «Шеви-Нива», «Надежда» инжекторной группы, с рабочим объемом см. Хотел установить старый, но потом подумал, если дело не в грязи, потом опять снимать дроссель, ну его нафиг, поставил новый РХХ.

Собираем всё в обратном порядке.

Не забываем про прокладку. После сборки проверяем всё ли правильно собрали и проверяем затяжку хомутов на патрубках, пытаемся завести машину. Демонтировать заслонку несложно, достаточно лишь открутить несколько гаек.

Затем отключаем разъём с проводами от РХХ. Воспользовавшись крестовой отвёрткой, выкручиваем винты, которые фиксируют регулятор на дроссельной заслонке.

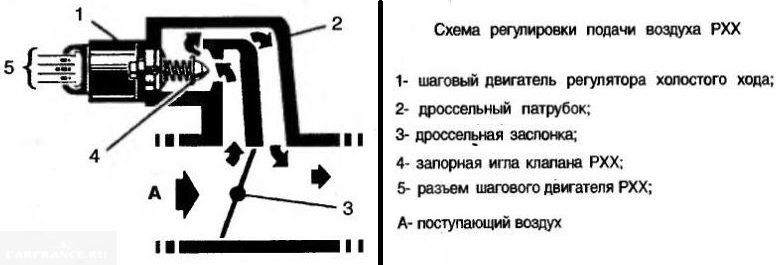

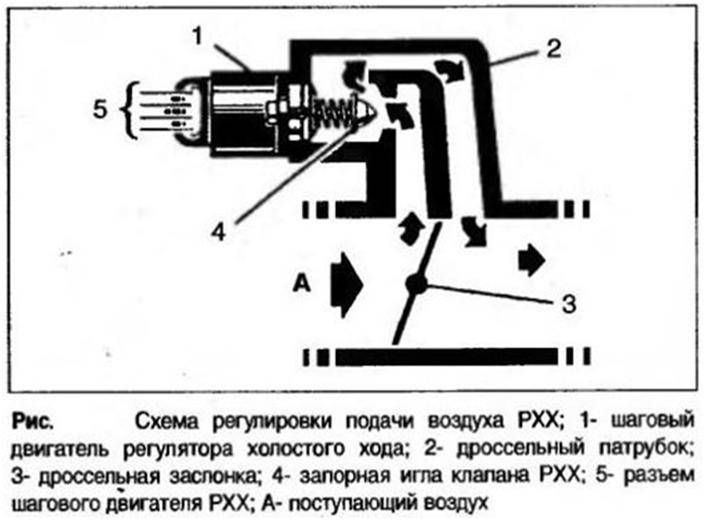

Этот компонент контролирует количество воздушной смеси, которая поступает в цилиндры. Основная задача этой детали сделать это количество оптимальным для качественного воспламенения.

Дроссельная заслонка Шевроле Нива регулируется специальным датчиком, который при необходимости закрывает его, образуя вакуум в системе впуска или открывает, пропуская воздушную смесь.

Если ДПДЗ неисправен, то проявляются сбои во время холостого хода. В этом случае нужно снять элемент и провести диагностику. Сперва необходимо отсоединить колодку проводов, чтобы обесточить датчик 2.

Проверка датчика холостого хода Для этого двигатель прогревается до рабочей температуры. Затем только производиться проверка датчика при помощи мультиметра.

При неисправности необходимо заменить его на новый. Датчик положения дроссельной заслонки Этот компонент отвечает за количество воздушной смеси, попадающего в камеру сгорания двигателя.

Если датчик настроен неправильно, то перенасыщенное воздухом топливо будет сильнее детонировать, быстрее раскручивая двигатель и повышая обороты. Проверка датчика так же производиться при помощи мультиметра.

Пропал холостой ход на ниве шевроле.Неисправен датчик температруы охлаждающей жидкости.

Очень часто неисправность РХХ можно перепутать с проблемами, возникающими при выходе из строя датчика положения дроссельной заслонки. Разница лишь в том, что при поломке ДПДЗ на панели приборов загорается индикатор CHECK ENGINE. При неисправностях РХХ этот индикатор не загорается.

Кроме этого, неисправность регулятора можно определить, по нескольким основным признакам:

• При запуске двигателя обороты будут сильно плавать.
• Если включить фары или печку, обороты могут упасть ниже 500об/мин.
• При запуске двигателя после длительного простоя, он не переходит в режим прогрева, а работает на обычных или низких оборотах.

Если совпали один или более признаков – есть необходимость проверки регулятора. Рассмотрим основные способы проверки датчика на Ниве Шевроле:

Чтобы проверить его на работоспособность, можно измерить напряжение, идущее на регулятор. Этапы проверки:

1. Ставим автомобиль на ровную площадку и поднимаем рычаг стояночного тормоза.
2. Отключаем клеммы с регулятора.
3. Берем мельтиметр, и подключаем черный провод (минус) к корпусу двигателя, другой провод (+) замыкаем на разъемы A и D поочередно.
4. Поворачиваем ключ в замке зажигания и наблюдаем за мультиметров.
5. Нормальное напряжение должно быть 12 Вольт. Если оно гораздо меньше – проблемы с зарядом аккумуляторной батареи.
6. Если напряжение отсутствует полностью – в цепи, идущей к РХХ произошел обрыв. В этом случае необходимо проверить все провода, идущие к датчику и ЭБУ.
7. При проверке сопротивления необходимо тестировать выводы РХХ поочередно — А и B, C и D. Если он исправен, то сопротивление должно быть 53 Ома.
8. Если измерить сопротивления на выводах В и С, А и D, то показания будут выше критических значений.
9. Порядок замены регулятора холостого хода на Нива Шевроле.

Чтобы провести данную процедуру потребуется некоторый набор инструментов: головка на 13, крестовая отвертка и пассатижи. После чего приступаем к демонтажу:

• Устанавливаем авто на ровную поверхность и фиксируем стояночным тормозом.
• Снимаем минусовую клемму с АКБ.
• Откручиваем гайки на шпильках дросселя. При этом не рекомендуется отсоединять патрубки адсорбера и системы охлаждения.
• Снимаем клеммы с РХХ.
• При помощи крестовой отвертки выкручиваем винты, которыми крепится датчик.
• Достаем устройство из посадочного места.

На корпусе РХХ должно быть уплотнительное кольцо. Если его нет, то необходимо достать его из колодца.

Датчик является неремонтопригодным, но при его загрязнении можно попытаться очистить его при помощи специального средства для промывки карбюраторов. Это не решит проблемы полностью, но позволит хотя бы доехать до ближайшего автомагазина.

Проверка исправности РХХ

Первоначально поставьте автомобиль на ручник и положите под колеса противооткаты. Далее получите доступ до устройства, отсоедините его от колодки питающих проводов. Следующим шагом проверьте напряжение при помощи обычного вольтметра. Проверяемые контакты: минус ДВС и плюс на контакты колодки проводов A, D.

Для правильной проверки включите зажигание и оцените информацию, которую вы получили. Напряжение на приборе должно быть не более 12 Вольт. Если показатель меньше, тогда возможны проблемы с АКБ. Если напряжения вовсе нет, тогда нужно проверить электронный блок управления и всю цепь полностью.

Далее проводите осмотр при включенном зажигании. Проверьте выводы А:В, С:D. Оптимальным сопротивлением должно быть около 53 Ом. При демонтированном датчике и включенном зажигании если к нему подключить питающую колодку, то конусная игла должна сдвинуться. Если ничего подобного не произошло – узел неисправен.

В ином случае неисправность кроется в работе регулятора, но не стоит паниковать и сразу ехать на станцию техобслуживания. Провести замену рассматриваемого узла или его чистку можно самостоятельно.

Причины поломки. Проверка узла

Причины неисправности регулятора ХХ — обрывы обмотки эл. двигателя и подклинивания иглы из-за грязи или коррозии. Но не всегда «виновником» отсутствующего холостого хода является датчик. Поэтому перед снятием и проверкой датчика проверьте цепь его питания.

Для всех проверок потребуется мультиметр. Цепь питания проверяется прибором, переведенным в режим «вольтметр». Диагностика проста – отсоединяем от регулятора колодку с проводами, «минусовой» щуп мультиметра подключаем к массе, а плюсовой — к выводам, обозначенными буквами «А» и «D». При включенном зажигании делаем замеры. При исправной цепи показания должны соответствовать номинальному напряжению цепи. Если напряжения нет, следует проверять ЭБУ и реле, отвечающие за питание датчика.

Для удобства проверки самого датчика снимите его с авто. Для этого потребуется только отвертка. Чтобы снять деталь, нужно:

1. Обесточить бортовую сеть (снять клемму с АКБ).
2. Найти регулятор (установлен на дроссельном узле).
3. Отсоединить проводку (предварительно воздействовав на фиксатор).
4. Выкрутить два винта крепления;
5. Извлечь регулятор.

Проверяется элемент тем же мультиметром, но переведенным в режим «омметра». Щупы сначала подсоединяем к выводам «А» и «В», а после — «С» и «D». При этом замере показания составляют 50-55 Ом. После подключаем щупы к выводам «А» и «С», а затем – к «В» и «D». При этой проверке омметр показывает бесконечность.

Если показания соответствуют, обрыва внутри датчика нет, а его неправильная работа обусловлена подклиниванием иглы.

Существует альтернативный способ проверки, который не требует использования измерительных приборов. Делается такая проверка просто:

1. Снимаем датчик с авто.
2. Подсоединяем обратно к нему колодку с проводами.
3. Запитываем бортовую сеть (подключаем АКБ).
4. Держа регулятор в руке, прикладываем к нему палец.
5. Просим кого-то включить зажигание.

Если элемент исправен, в момент включения зажигания игла сместится, что будет хорошо чувствоваться пальцем.Подклинивание иглы  устраняется путем промывки. Для этих целей используется WD-40 или чистящий аэрозоль для карбюраторов. Этими средствами обрабатываем иглу и пружинку. Далее просушиваем датчик и проверяем работоспособность.Если обнаружен обрыв обмотки в регуляторе или промывка результата не принесла, деталь меняем.

Ещё кое-что полезное для Вас:

• Как заменить датчик холостого хода на ВАЗ-2108, 2109, 2114
• Принцип работы, устройство и проверка регулятора холостого хода
• Причины из-за которых начинают плавать обороты на холостом ходу

Признаки неисправности РХХ

К сожалению, на 2110 ВАЗ ДХХ не оборудован системой самодиагностики, поэтому световой сигнал «CHECK ENGINE» оповещать о неисправности не будет. Потеря работоспособности на ВАЗ 2110, 2112 определяется по следующим основным признакам:

•  двигатель «глохнет», без видимых причин, на холостом ходу;
• «плавают» обороты холостого хода;
• когда выполняется запуск «холодного» двигателя ВАЗ 2110, 2112 напрочь отсутствуют повышенные обороты;
• мотор глохнет, именно, после выключения передачи при езде.

Симптомы полностью совпадают с отказом ДПДЗ ВАЗ 2110, но в случае с этим датчиком загорится индикатор «CHECK ENGINE».

4 Pioneer TS-A133Ci

Акустическая двухполосная система высокого качества имеет отдельные корпусные твитеры для высоких частот и внешние кроссоверы (фильтры), обеспечивающие четкое разделение. Мощность основного динамика (13 см) в номинале составляет 50 Вт. При этом колонки легко выдерживают пиковые нагрузки до 300 Вт. Судя по этим характеристикам, использовать их без усилителя совершенно неоправданно – потенциал Pioneer TS-A133Ci рассчитан воспроизводить мощное и качественное звучание.

Отзывы владельцев во многом схожи – система выдает безупречно чистые высокие частоты, и в то же время мягкие, буквально «бархатные», басы. При этом чистое звучание не искажается даже при максимальной громкости (с усилителем). Многие пользователи уверены – звучание соответствует уровню дорогих моделей премиум класса. По этой причине, несмотря на самый большой ценник в категории, приобретение этих колонок Пионер считается выгодной покупкой.

Как заменить датчик холостого хода на ВАЗ 2110-ВАЗ 2112?

Снятие: 1. Перед проведением работ, скиньте в начале клемму минус с АКБ (Как скинуть клемму, читайте в статье: «»), теперь отсоедините колодку проводов (Указана красной стрелкой) от датчика ХХ, она за счёт фиксатора держится, поэтому его освободить не забудьте, чтобы колодка отсоединилась, потом возьмите тестер и включите на нём функцию вольтметра, идущий минусовой провод от вольтметра киньте на кузов или на двигатель (В общем на массу), а плюсовой на вывод A в начале, а потом на вывод D (Данные выводы обозначены, хорошенько присмотритесь к колодки проводов которую Вы отсоединили, там над каждым выводом буква стоит, ищите ту которая именно нужна Вам и к ней провод плюс подсоединяйте), при подсоединение прибора, во всех случаях он должен будет выдать показания не менее 12 Вольт, если меньше или вообще никаких не выдал, то у Вас либо аккумулятор разряжен, либо с проводкой что то, либо с ЭБУ и кстати, когда проверять будете проводку, клемму минус подсоедините обратно чтобы АКБ ток давал, после проверки (Если окажется что с проводкой всё в порядке), снова скиньте клемму и приступайте к снятию датчика с автомобиля, как мы уже сказали он крепится на винтах которые указаны синими стрелками (Там их всего два, Вы их сразу найдёте).

Установка: Устанавливается новый датчик в обратном порядке снятию, но вот проделать кой какую операцию всё же придётся, а именно будет нужно утопить шток датчика во внутрь, если он будет выступать более чем на 23 мм (Это измеряется линейкой или штангенциркулем, более подробно смотрите на фото 1 ниже), для этого два оголённых провода будет нужно (Они только в концах должны быть оголены), подсоединить к датчику и к АКБ, первый провод кидайте на положительный вывод АКБ и другим концом на вывод D самого датчика (см. фото 2), этот провод нужно будет после подсоединения заизолировать, второй же провод на минус к клемму АКБ кинуть придётся, а другим концом кратковременно касаемся вывода С датчика и эту операцию проделывайте до тех пор, пока шток не зайдёт во внутрь датчика ХХ.

Примечание! Если Вы не уверенны в том что датчик неисправен, то его можно проверить, для этого включите прибор и включите на нём функцию омметра, затем подсоедините щупы идущие от прибора к самому датчику, а именно к выводам его, подсоединять нужно следующим образом, один провод касается вывода А, а другой вывода В (Прибор должен будет показать сопротивление около 53 Ом), то же самое и с выводом C-D проделайте (Те же данные омметра выдать должен будет), если так и есть, то проверьте ещё и сопротивление между выводами А-С и между выводами B-D которое должно будет стремится к бесконечности (Как правило бесконечность на приборах, это либо 1 с точной «1.», либо просто 0, т.е. значение не поменялось), если обе проверки дали именно то, что мы указали, то датчик ХХ полностью исправен и не нуждается в замене, только перед установкой старого датчика, посмотрите на его уплотнительное кольцо (Оно выполнено из резины), при необходимости замените кольцо на новое!

Дополнительный видео-ролик: Более подробно посмотреть на процесс замены датчика ХХ, Вы можете в ролике который мы закрепили ниже:

Чистка ДХХ

Нельзя игнорировать такую элементарную процедуру как чистку — это может дать результат, так как иногда части изделия, контакты коксуются, покрываются грязью, маслом.

Что потребуется для чистки:

• очиститель (смазка) WD-40 или подобные чистящие средства для техники;
• вата, чистая ветошь, тампоны.

Чистка:

1. Датчик демонтируется полностью, с отсоединением колодки.
2. Тампон смачивается чистящей смесью. Можно также брызнуть аэрозолем на изделие.
3. Тщательно протирают контакты, иглу, а также места установки, особенно, если там обнаружено масло.

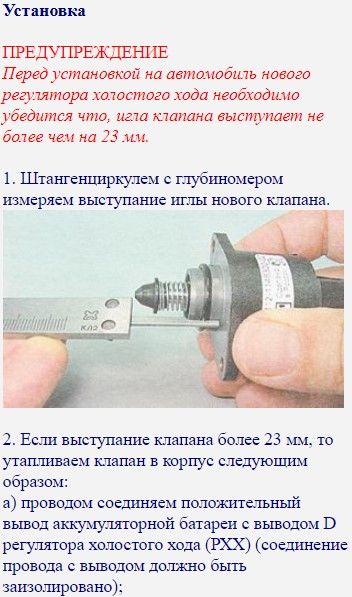

Перед установкой регулятор высушивается, измеряется выступ иглы из корпуса (норма — 23 мм).

Если у датчика неисправность электрической части — обмотки, электромотора, — то ремонт нецелесообразен или невозможен. Покупают новое изделие, тем более, что оно не слишком дорогое (в среднем 500–700 руб., можно найти и за 250–300 руб.).

Если проблема в колодке с проводами (можно купить новую), отошедших контактах или в загрязнении, тогда ремонт целесообразен. А также починка имеет смысл, если есть исправные части идентичного изделия — его можно разобрать и попробовать заменить эти детали. Но надо учесть, что обычно такое отремонтированное устройство чаще ломается и неудобства, причиненные этим, будут весьма неприятными, поэтому обычно выгоднее сразу купить новое изделие.

Пошаговый порядок проведения замены

Процедура замены осуществляется практически так же, как очистка устройства, но есть определенные нюансы:

1. Отключается АКБ, чтобы предотвратить замыкание в проводке.
2. От регуляторного устройства отсоединяется штекер с электроцепью. Если автомобиль оборудован инжекторным силовым агрегатом, то для отсоединения разъема надо нажать на пластмассовое крепление.
3. Откручиваются болты. Как при очистке, сначала выкручивается левое крепление, а затем правое. Производится демонтаж вышедшего из строя регуляторного устройства.
4. Также очищается поверхность, на которую монтируется уплотнительный элемент. Последний проверяется на предмет наличия дефектов — потертостей, трещин и т. д. При их наличии уплотнительная резинка меняется на новую. Перед монтажом уплотнитель обрабатывается моторной жидкостью, после чего монтируется на посадочное место дросселя.
5. Устанавливается контроллер, подключается разъем с проводами для его питания. К аккумулятору подсоединяется провод.
6. После монтажа производится процедура калибровки. Микропроцессорный модуль должен выполнить ее самостоятельно, для этого используется электронное реле. Чтобы откалибровать новый датчик, зажигание активируется на несколько минут, после чего отключается. Если выполненные действия помогли и обороты больше не плавают, а остаются на одном уровне, то процедуру замены можно считать завершенной.

Что нужно знать при замене РХХ?

Чтобы поменять и произвести установку контроллера, позволяющего регулировать холостые обороты, надо обратить внимание на положение штока. Нельзя допустить, чтобы он был сильно выдвинут. Это может произойти, если перед выполнением монтажа устройство будет подключено к колодке и активировано зажигание

Руками вдвигать шток не допускается

Это может произойти, если перед выполнением монтажа устройство будет подключено к колодке и активировано зажигание. Руками вдвигать шток не допускается.

Если клапан с выдвинутой иглой поставить и затянуть фиксирующие винты, это может привести к повреждению устройства в результате срезания червячной передачи. Отремонтировать такой датчик не получится. В зависимости от модели транспортного средства после установки нового регулятора может потребоваться его калибровка. В некоторых авто эта процедура осуществляется с использованием специального оборудования или стенда.

На автомобилях ВАЗ калибровка выполняется так:

1. К отрицательному выходу аккумулятора подключается клемма.
2. Ключ в замке прокручивается, чтобы включить зажигание на десять секунд. Запускать силовой агрегат не нужно.
3. Производится отключение зажигания.

Учимся отличать подделку от оригинала

Сегодня многие жалуются на обильное количество контрафактной продукции на рынке автозапчастей.

Если говорить конкретно про регулятор ХХ для ВАЗ 2110, то есть несколько ключевых признаков, по которым подделку можно отличить от оригинала. Ориентируйтесь на эти данные, чтобы не установить случайно на свой автомобиль устройство сомнительного качества и происхождения.

Подделка и оригинал

На подделках черный корпус, выполненный из металла, короче на 1 миллиметр по сравнению с настоящей деталью.
На трех белых заклепках на корпусе в случае с подделкой отсутствуют шляпки. В оригинале они должны присутствовать. А диаметр шляпок составляет 3 миллиметра.
На подделках пружина выполнена в белом цвете и обладает более частой навивкой

В оригинале навивка реже, а сама пружина черная.
Обратите внимание на резиновое кольцо регулятора. На подделках оно черное и тонкое, а в случае с настоящей деталью заметен красноватый оттенок. Плюс толщина больше.
Присмотритесь к наконечнику

В подделках он более темный по сравнению с оригинальной запчастью.
На упаковке контрафакта отсутствуют отметки, внешне коробки заметно отличаются.
На оригинальном желтом стикере, расположенном на корпусе, должна присутствовать внешняя рамка. Изготовители подделок про нее, видимо, забыли.

Плюс толщина больше.
Присмотритесь к наконечнику. В подделках он более темный по сравнению с оригинальной запчастью.
На упаковке контрафакта отсутствуют отметки, внешне коробки заметно отличаются.
На оригинальном желтом стикере, расположенном на корпусе, должна присутствовать внешняя рамка. Изготовители подделок про нее, видимо, забыли.

Как видите, распознать подделку не сложно. Нужно только быть более внимательным к деталям.

Разница в коробках

Отличия подделки от оригинала

К сожалению, сегодня на автомобильном рынке можно встретить немало контрафактной продукции. Отличить оригинал от подделки можно по ряду критериев.

Контрафакт обладает следующими характерными признаками:

• черный металлический корпус короче ровно на 1 мм;
• на корпусе присутствуют три белые заклепки. У них отсутствуют шляпки. В отличие от контрафакта на оригинале они имеются;
• контрафакт имеет белую пружину, а у оригинала она черного цвета;
• цвет кольца регулятора на подделке черное, а в оригинале оно имеет красноватый оттенок;
• наконечник контрафакта имеет более темные оттенки в сравнении с оригиналом;
• у подделок и оригиналов имеются внешние отличия в оформлении коробок;
• в оригинале желтый стикер заключен в рамку. Тот, кто подделывает эту деталь, упустил это из вида.

Если быть предельно внимательным, распознать подделку не представляет сложностей.

Виды датчиков холостого хода

На сегодняшний день автомобильные производители представляют несколько типов РХХ:

1. Соленоидный датчик. Работает, основываясь на электромагнитной силе. После того как на катушку попадает напряжение, сердечник прячется. Клапанная заслонка открывает возможность потоку воздуха беспрепятственно поступать внутрь. После отключения соленоида периферийный канал блокируется.

Контроль работы датчика происходит за счет динамики частоты командных сигналов. Определенное количество воздуха имеет свой частотный эквивалент, что позволяет четко регулировать работу РХХ.

1. Шаговый. В технической структуре такого датчика предусмотрен кольцевой магнит и обмотки. Из-за шаговой подачи напряжения на каждый элемент, под воздействием магнитного поля, вращается главный ротор. Исполняющий механизм в зависимости от положения ротора контролирует открытие воздушного протока.
2. Роторный датчик. Контроль происходит за счет поочередных частотных импульсов. Очень схож по структуре с соленоидным РХХ, но главное место в конструкции занимает непосредственно ротор.

Совместимость датчиков, как отличить подделку

Датчики отечественного производства имеют нумерацию 2112-1148300-хх, последние цифры указывают — (г. Кострома), «02» — КЗТА (г. Калуга), «03» и «04» — оснащенные шляпками аналоги вышеуказанных моделей. Есть еще регулятор 2112-1148300 производства «Омеги» (г. Москва). Принято считать, что датчики, начинающиеся с цифр 2112-1148300, взаимозаменяемые, но специалисты рекомендуют менять на полностью однотипные

Например, 2112-1148300-01 менять на аналогичный или на 2112-1148300-03, а 2112-1148300-02 — на аналогичный или на 2112-1148300-04

Чтобы не купить подделку, а это явление встречается на рынке автозапчастей, обратите внимание на следующие внешние признаки (фото 2):

• качественный шрифт на упаковке;
• наличие на корпусе наклеек с голограммами;
• корпус подделки короче оригинального датчика;
• на оригинале нет люфта запорной иглы;
• игла не должна вращаться;
• у подделки пружина более светлая и имеет более частые витки;
• уплотнительное кольцо у оригинального изделия имеет ярко выраженный цвет и более толстое, чем у поддельного.

Диагностика работы датчика холостого хода, как сделать диагностику своими руками?

Для проверки ДХХ на исправность находим сам механизм и вытаскиваем из него колодку с проводами. Если на вашем авто установлен 1.6-литровый ВАЗовский мотор, предварительно откручиваем два крепежных компонента дроссельного узла и смещаем его на 10 мм от торца ресивера.

Затем проведите цепь датчика и посмотрите, подходит ли напряжение к нему. Для этого применяется обычный вольтметр. Для определения напряжения подключите минусовую клемму к массе и подсоедините к колодке проводов выводы «A» и «D» (чаще всего они обозначены на колодке). Далее включите зажигание и посмотрите показания вольтметра. Если признаки подачи тока вообще отсутствуют, значит неисправна вся цепь или ЭБУ. Если же напряжение на шкале менее 12 В, скорее всего, у вас разряжена АКБ.

Если вольтметр показывает напряжение 12 В и больше, продолжаем эксперимент. Выключите зажигание и проверьте сам ДХХ. Клеммы тестера подсоедините к выводам A, B, C, D. Общее сопротивление при этом должно колебаться в пределах 50-55 Ом. Затем измерьте сопротивление попарно. Если РХХ нормально функционирует, устройство покажет бесконечное сопротивление. Если датчик выдает другие показания, то он неисправен и нуждается в замене. Если же значения соответствуют норме, скорее всего, проблема заключается в свечах либо прочих компонентах автомобиля.

Маркер неисправности и причины

Многие автовладельцы скажут, что вычислить поломку РХХ на ВАЗ 2115 очень сложно, так как признаки неисправности не всегда указывают на проблемы с регулятором. Тем более нередко предательски молчит блок управления и не сигналист владельцу значком Check Engine. Просто ЭБУ достаточно примитивен и не всегда может определить, в чём именно произошёл сбой. Из-за этого водители грешат на плохое топливо, забитый фильтр, некачественные свечи и прочее. Но благодаря пытливым владельцам «пятнашек», стали известны основные признаки неисправности РХХ:

• мучительный запуск ДВС, особенно зимой;
• плавающие обороты на горячую, в диапазоне 850–1100;
• мотор замирает, если перейти на нейтральную передачу и сбросить газ;
• прошивка скидывает обороты до 800–900 на холодном ДВС (менее 40 °C), не дождавшись полного прогрева.

Перечисленные симптомы с большой вероятностью говорят о проблемах с РХХ. Внутри датчика постоянно происходит движение, поэтому появляется естественный износ. Часто в ходовом винте и роторе. Даже небольшой люфт не позволяет ЭБУ правильно выставить шаги, поэтому топливная смесь получается некорректной, из-за чего мотор работает неправильно. Иногда банально засоряется воздушный клапан, что также негативно отражается на работе топливной системы.

Неисправности регулятора холостого хода — сигнал Check Engine

Системы управления в автомобилях с инжектором регистрируют отклонения в работе топливного регулятора. Ниже представлены некоторые возможные коды сбоя РХХ с расшифровкой:

• Р1509 (перегруз управляющей схемы);
• Р1513 (замыкание на “массу”);
• Р1514 (обрыв или другие проблемы на 12 В).

Если приходит информация о неполадке, проверьте проводку — возможно проблема кроется именно в ней. Тестовые коды получают через специальный разъем с помощью сканера. Полученные значения можно расшифровать самостоятельно, воспользовавшись специальными таблицами (ищите в сети). Если проверить систему быстро не получается, тщательная чистка поможет отсрочить замену на какое-то время.

Регулировка холостого хода

Возможно такое, что после замены регулятора холостые обороты работают нестабильно. Это может быть связано с тем, что холостой ход сбился и требуется его дополнительная регулировка.

Перед выполнением регулировки надо убедиться в следующем:

• АКБ полностью заряжен;
• смазочная жидкость и хладагент присутствуют в моторе в полном объеме, при необходимости выполняется их добавление;
• на силовом агрегате подключены все вакуумные патрубки и магистрали;
• обеспечена полноценная герметичность системы всасывания воздушного потока;
• в цилиндрах силового агрегата хорошая компрессия, проблемных элементов нет;
• система возврата отработанных газов функционирует правильно;
• заслонка дроссельного узла открывается и запирается без проблем;
• вентилирующее устройство охладительной системы мотора не запущено.

Алгоритм действий

Перед выполнением задачи надо отключить все электрооборудование, потребляющее электричество (печка, оптические приборы, система обогрева стекол):

1. Колеса автомобиля должны быть установлены прямо. Заводится силовой агрегат, поднимается рычаг стояночного тормоза. Мотор прогревается до момента, пока стрелка термометра не поднимется до среднего положения. При выполнении регулировки холостого хода должна сохраняться рабочая температура ДВС, если будут совершаться паузы, то требуется дополнительный прогрев. Силовой агрегат должен функционировать при оборотах не более 1 тысячи в минуту.
2. При отсутствии тахометра (на карбюраторных ДВС) выполняется подключение устройства. Для монтажа используется руководство по использованию датчика. При подключении ДВС надо деактивировать.
3. Силовой агрегат заводится еще раз. В моторном отсеке со стороны смотрового окна карбюраторного устройства надо убедиться, что уровень горючего располагается посредине, на линии. Затем обороты ДВС нужно увеличить до 2-3 тысяч в минуту. В таком режиме он должен проработать несколько минут. После этого надо дать мотору поработать на холостых оборотах около минуты.
4. С тахометра считываются обороты холостого хода. Силовому агрегату нужно поработать примерно при 750 оборотах в минуту. Допускается отклонение в 50 об/мин в большую или меньшую сторону. Если количество холостых оборотов не соответствует, то выполняется вращение винта, пока полученные данные не будут соответствовать норме. Если регулировка холостого хода не происходит, хотя все перечисленные выше системы рабочие, возможно, надо ремонтировать карбюратор.
5. Если автомобиль не оборудован катализаторным устройством, то процедура регулировки холостых оборотов производится аналогично. Только для выполнения этой задачи используется отвертка, она устанавливается в засечки регулировочного болта.

Проверяем датчик своими руками

Для демонтажа РХХ нужно отсоединить колодку и выкрутить два винта.

Перед демонтажом нужно хорошо очистить место его крепления от пыли и грязи и снять минусовую клемму с АКБ. Но для начала — проверка.

Схема подключения датчика.

Смотрим на схему подключения и проверяем датчик при помощи обычного мультиметра в такой последовательности:

Проверяем наличие питания на датчике. Для этого замеряем напряжение на двух крайних контактах колодки, А и D. Включаем зажигание, чёрный щуп мультиметра ставим на массу двигателя, плюсовой щуп — на контакты по очереди. Напряжение должно быть в пределах 12 Вольт. Если меньше или отсутствует вовсе — ищем обрыв по цепи или виним во всем электронный блок управления. Но для начала проверяем напряжение на выводах с ЭБУ 4 и 54. Здесь, естественно, тоже должно быть 12 В. Напряжение в норме.

Переводим мультиметр в режим омметра и измеряем сопротивление между контактами А-В и С-D на самом датчике. Как видно из схемы, мы проверяем сопротивление обмотки шагового электродвигателя регулятора. Между указанными контактами номинальное сопротивление от 40 до 80 Ом, по заводскому номиналу — 53 Ом.
Проверяем электродвигатель на замыкание обмоток. Для этого измеряем сопротивление на клеммах А-D и В-С. Сопротивление должно стремиться к бесконечности, то есть контакта между двумя обмотками быть не должно

Если сопротивление есть, не важно, какого значения, делаем вывод о том, что обмотки замкнуты накоротко. Это не лечится, меняем датчик на новый.

Нельзя сказать, что такой метод проверки на 100% гарантирует работоспособность датчика, мы проверили только электрическую его часть. Огромное значение имеет подвижность конусного клапана и величина его хода. А проверить это можно только либо на специальном стенде, либо имея особый тестер.

Проверка работы механической части датчика

Для проверки снимает датчик с дроссельного узла.

Тем не менее, если электрическая часть в порядке, можно проверить механическую часть регулятора на глаз:

1. Откручиваем датчик и вынимаем его из корпуса дросселя.
2. Подключаем контактную колодку к датчику.
3. Включаем зажигание. В момент включения клапан должен выдвинуться вперёд. Если этого не произошло — закоксовался шток или шаговый электродвигатель работает неправильно.
4. Измеряем расстояние между корпусом датчика и коническим клапаном — номинал 24 мм.

   Замеряем расстояние штангенциркулем.

Если мы сняли датчик с автомобиля и тест электрической части пройден, но подвижности конусного клапана мы так и не добились, пробуем очистить регулятор с помощью мягкого тампона, ватной палочки и проникающей смазки WD-40 или аэрозольным средством для чистки карбюраторов. Удачной всем работы и стабильных холостых оборотов при любой погоде!

Замачиваем клапан в очистителе.
