На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) — бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания. Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*. Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Регулировка зажигания ЗМЗ 402

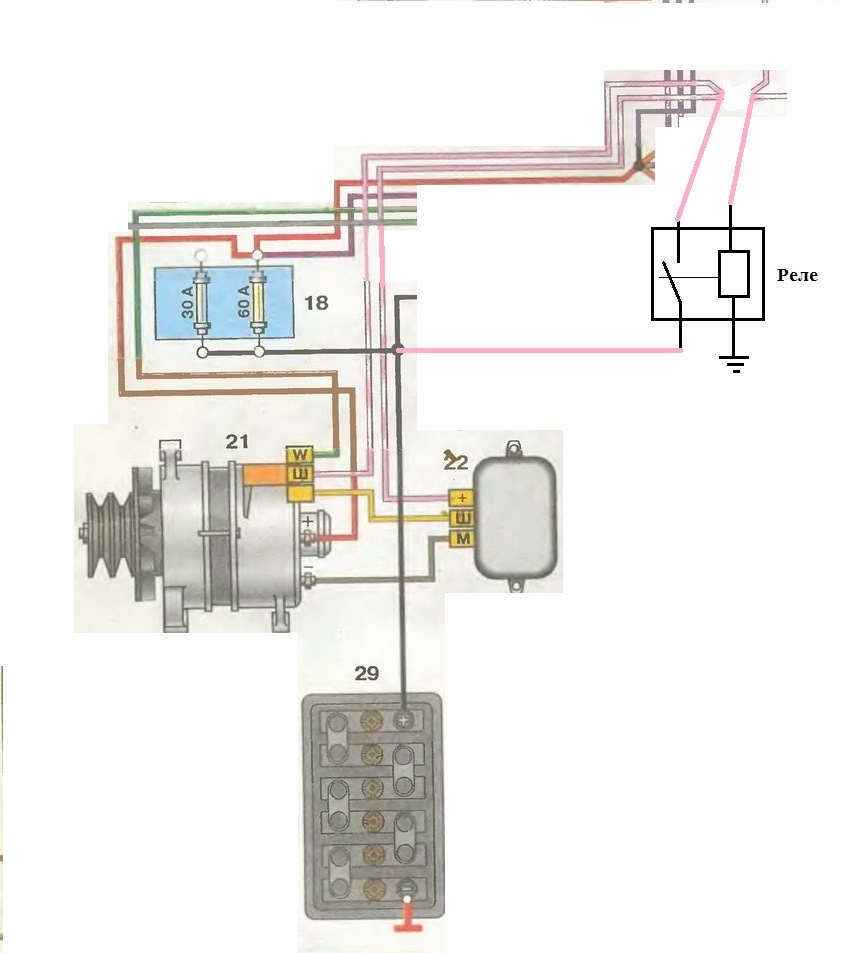

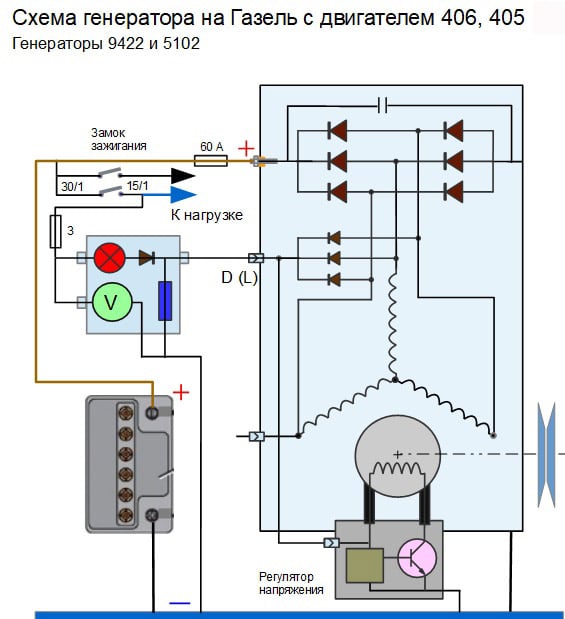

Характеристика генератора газ 3110 402 и 406 двигатель: схема подключения и проверка ремня

На автомобили с двигателями ЗМЗ-4025 и ЗМЗ-4026 устанавливают генераторы 16.3701 или 191.3701, неоснащенные встроенным регулятором напряжения.

Эти генераторы работают совместно с выносным транзисторным регулятором напряжения типа 13.3702-01 или 50.3702, имеющим электронную защиту от короткого замыкания в цепи обмотки возбуждения генератора.

Регулятор установлен в подкапотном пространстве и прикреплен к брызговику моторного отсека двумя гайками.

Регулятор обеспечивает напряжение зарядки аккумуляторной батареи 13,4 — 14,7 В при частоте вращения генератора 2800 — 12 000 мин -1 , соответствующей частоте вращения коленчатого вала двигателя 1400 — 6000 мин-1, нагрузке 5 — 40 А и температуре от -20 до +80 °С.

На клеммах «Ш» и «-» регулятора падение напряжения должно быть не более 1,6 В при токе 4 А в цепи обмотки возбуждения генератора и температуре +20 °С.

Перед проверкой регулятора убедитесь, что натяжение ремня генератора соответствует норме, а регулятор имеет хороший контакт с «массой» (при необходимости отрегулируйте натяжение ремня и подтяните гайки крепления регулятора к кузову).

Не следует подключать дополнительные потребители электроэнергии к цепи питания обмотки возбуждения генератора, так как в этом случае напряжение генератора сильно возрастает.

1. Перед проверкой регулятора напряжения проверьте состояние проводов и надежность соединений между генератором, регулятором напряжения и аккумуляторной батареей.

Следует учесть, что отсутствие зарядного тока может быть вызвано срабатыванием схемы защиты регулятора при коротком замыкании в цепи обмотки возбуждения генератора. При устранении короткого замыкания работа регулятора напряжения восстанавливается.

2. Регулятор напряжения можно проверить на автомобиле. Для этого нужен вольтметр постоянного тока с пределом измерения до 20 — 30 В и ценой деления 0,1 — 0,2 В.

Пустите двигатель и, поддерживая частоту вращения коленчатого вала двигателя 1700-2000 мин -1 , включите ближний свет фар. При этом сила тока зарядки по амперметру должна быть не более 10 А.

Если амперметр показывает силу зарядного тока выше 10 А, выключите ближний свет фар и габаритные огни.

Измерьте напряжение на клемме «+» аккумуляторной батареи, оно должно быть 13,9 — 14,6 В при температуре регулятора +20 °С. Если напряжение отличается от указанных значений значит, регулятор напряжения неисправен и его нужно заменить.

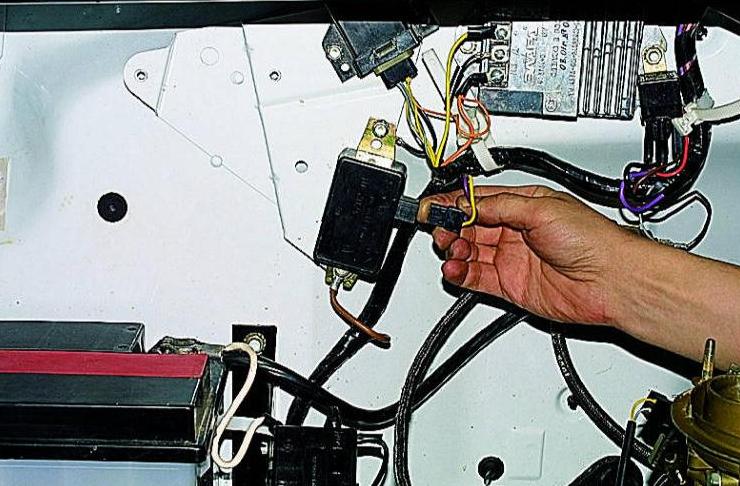

1. Отсоединяем штекерную колодку от регулятора напряжения.

2. Ключом «на 10» отворачиваем два болта крепления регулятора. Под каждым из болтов установлены наконечники «массовых» проводов

Снимаем и заменяем регулятор. Новый регулятор устанавливаем в обратной последовательности.

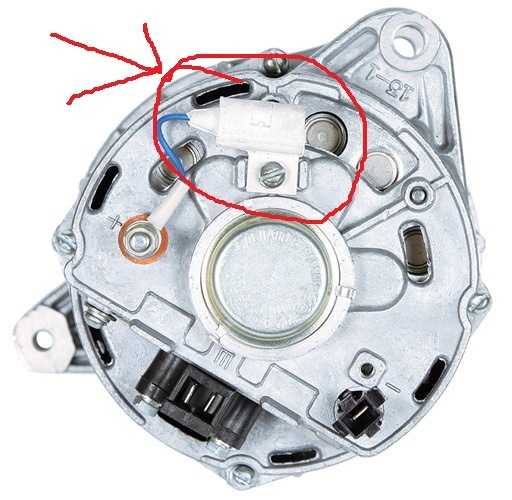

Снятие и проверка щеток генератора

1. Отключаем аккумуляторную батарею.

2. Отсоединяем штекерную колодку от щеткодержателя.

3. Шлицевой отверткой отворачиваем два винта крепления щеткодержателя

4. Снимаем щеткодержатель. Новый щеткодержатель устанавливаем в обратной последовательности

Проверьте легкость перемещения щеток в щеткодержателе. Если щетки заклинило, выньте два крепежных винта и снимите крышку щеткодержателя.

Очистите щетки и прочистите отверстия в щеткодержателе. Если не удается добиться требуемого результата, замените щеткодержатель в сборе или щетки

Замене также подлежат щетки со сколами трещинами или другими дефектами.

Проверьте выступание «а» щеток из щеткодержателя в свободном состоянии.

Если размер «а» менее 8 мм, замените щеткодержатель в сборе или щетки.

Какой аккумулятор ставить?

Если планируется установка 115-амперного генератора, необходимо наличие АКБ на 75 Ач. Оптимальным решением будет покупка 120-амперного устройства и аккумулятора на 80 Ач. Но если количество электроприборов в кабине зашкаливает, можно установить и 150-ку. АКБ при этом должен быть рассчитан на 90 ампер-часов.

Будет ли нагреваться аккумулятор, если его емкость больше, чем способен выдать штатный генератор? Абсолютно нет. Проблема будет заключаться лишь в том, что заводскому генератору потребуется больше мощности. В итоге возможно нагревание обмотки и нарушение лаковой изоляции. Стоит помнить, что с ростом нагрузки по току возрастает нагрузка на ремень, а соответственно, и на вал ротора, натяжной ролик и помпу.

Какой генератор установлен на ГАЗ 3110

В отличие от других модификаций генераторных установок, в ГАЗ 3110 статор стянут четырьмя винтами по периметру. Вал ротора вращается на подшипниках, в которые заложена смазка.

Передний и задний подшипники запрессованы на вал, при выходе из строя их можно заменить новыми, предварительно демонтировав агрегат со штатного места.

На валу ротора установлена обмотка возбуждения, выпрямительные диоды. Питание подведено посредством двух угольных щеток. С целью предотвращения образования помех между силовыми выходами «+» и «-» установлен конденсатор.

Статор и ротор охлаждаются посредством потока воздуха в ходе движения транспортного средства.

Технические характеристики	9422.3701	3212.3771	2502.3771
Граничная сила тока при напряжении в 13,5 В и оборотах свыше 5500 об / мин	57	77	82
Регулируемый диапазон напряжения	13,5-14,4	13,5-14,4	13,3-14,6
Передаточное соотношение	01.01.1970	01.01.1970	01.01.1970
Емкость конденсаторов	2,3±15%	2,3±15%	2,1±15%

Чтобы снизить потребление тока при работающем силовом агрегате необходимо отключить максимальное количество потребителей тока: радио, магнитолу, освещение, кулер, печной отопитель.

Внутри генераторной установки вмонтированы катушки в количестве 6 штук, материал медь, соединение звездообразно. Статор – неподвижная конструкция, а ротор – вращается внутри статора. С тыльной стороны оси ротора впрессованы магнитные щетки, намотана и запаяна обмотка возбуждения.

После того, как провернут ключ в замке зажигания, ток от АКБ создает магнитное поле, проходя сквозь графитовые щетки, медную обмотку. Переменный ток преобразуется в постоянный.

С фронтальной стороны ИП имеются два силовых выхода с полярностью «+» и «-». Клеммы с соответствующей полярностью подключаются к аккумулятору.

Для проворота генераторной установки потребуется АКБ. После того, как батарея накопит в себе потраченное количество энергии, генератор раздает излишки другим источникам питания. Таким образом, величина бортовой сети поддерживается в допустимом диапазоне.

Характерные причины выхода из строя ИП на ГАЗ 3110

ослабленная фиксация ремня привода;
загрязнение контактов;
повреждение выпрямителей;
износ щеток;
зависание щеток;
короткое замыкание;
обрыв цепи питания;
не работает регулятор;
износ подшипника;
клин шкива;
поврежден вентилятор.

Признаки неисправности ИП на ГАЗ 3110

мигает лампа заряда АКБ;
перезарядка АКБ, ИП не дает зарядку на АКБ;
недостаточно яркий свет;
тихий звук клаксона;
сторонние шумы при работающем ИП.

Типы генераторов «Газель»

Тип устанавливаемого генератора на коммерческие автомобили «Газель» зависит от модели двигателя – на первых автомашинах ГАЗ-3302 шли два вида моторов:

ЗМЗ-402;
ЗМЗ-4063.

На втором поколении «Газелей» стали устанавливаться движки ЗМЗ-405 и Chrysler 2.4, автомобили «Газель Бизнес», выпускаемые с 2010 года, комплектуются моторами УМЗ-4216 и Cummins, соответственно, на них устанавливается другие типы генераторных устройств.

Генераторы бывают разными по мощности, и способны вырабатывать разный по величине ток

Стандартный источник тока рассчитывается с небольшим запасом по мощности, но здесь не берется во внимание дополнительное потребление электроэнергии. Дополнительными потребителями энергии могут быть:

электростеклоподъемники;
электроантенна:
аудиосистема;
кондиционер;
дополнительный вентилятор охлаждения в салоне;
дополнительный моторчик печки.

Если генератор окажется слабым, его зарядки будет не хватать, в результате может разряжаться аккумулятор. Поэтому во многих случаях владельцы «Газелей» стараются установить более мощный источник тока – от запаса мощности автомобиль никак не пострадает. Для газели существуют генераторы, вырабатывающие ток 65/75/90/100/115/120/135 Ампер. Бытует ошибочное представление – если мощность генераторного устройства большая, возможно закипание электролита в аккумуляторе. Но это неверно – генератор выдает ток в зависимости от нагрузки, а избыточное напряжение ограничивается реле-регулятором. У мощного генератора есть только два недостатка:

у такой электрической машины более высокая цена;
габаритный узел не всегда может подойти по размерам.

Проверка и ремонт генератора на автомобилях ГАЗ 3110 с 402 и 406 двигателем

Каждый современный автомобиль оснащается генераторным устройством, которое используется для питания электрического оборудования, подключенного в бортовую сеть. И автомобили Газель – не исключение. Что представляет собой генератор ГАЗ 3110 402 двигатель, из каких элементов он состоит и что нужно знать о неисправностях? Об этом читайте ниже.

Из каких элементов состоит генераторный узел 406 двигателя, какова его схема подключения и в чем заключается принцип работы? Для начала рассмотрим описание механизма.

Устройство и принцип работы

Генераторный узел в Газели представляет собой трехфазный синхронный электрический двигатель с электромагнитным возбуждением, а также встроенным выпрямительным устройством на диодах.

Роторный механизм приводится во вращение от шкива коленвала силового агрегата посредством клинового ремешка. Статорное устройство, а также крышка механизма стянуты при помощи четырех болтов.

Вал роторного механизма вращается в подшипниках, который расположены в крышках. Кстати, подшипниковые устройства смазываются на весь ресурс эксплуатации.

Задний подшипник установлен в вал роторного механизма, он поджимается при помощи задней крышки через пластмассовую втулку. Передний подшипниковый элемент расположен на внутренней стороне передней крышки. Она фиксируется с помощью шайбы и четырех болтов.

В статорном механизме расположены две трехфазные обмотки, которые подключены друг к другу параллельным образом. Диодный мост или выпрямитель включает в себя шесть диодных элементов, которые установлены в двух стальных или алюминиевых пластинах. Непосредственно сами пластины объединены в выпрямительный блок, который зафиксирован внутри задней крышки узла.

Механизм оснащается обмотками возбуждения, которые установлены на роторном механизме. Их выводы подпаяны к двум медным контактным кольцам, которые, кстати, расположены на валу механизма.

Питание обмоток обеспечивается благодаря двум угольным щеткам, подключенным к ним и расположенным в щеткодержателе.

Под расширительным бачком, на брызговике в районе правого лонжерона, расположен регулятор напряжения двигателя ЗМЗ Крайслер.

Почему Крайслер? Потому что первые двигатели газели оснащались этими моторами. Регулятор функционирует совместно с генераторной установкой и если этот элемент выходит из строя, он подлежит замене.

Также цепь подключения подразумевает использования конденсаторного устройства. Этот элемент предназначен для защиты электрооборудования Газели от возможных импульсов в системе зажигания.

Конденсатор также выполняет функцию снижения радиопомех.

Охлаждение выпрямительного блока, а также обмоток механизма осуществляется посредством воздушного потока, поступающего через отверстия в крышках центробежного вентилятора.

Компоненты устройства

Узел состоит из следующих элементов:

корпус, в который заключена вся конструкция;
статорный механизм;
роторное устройство или якорь;
шкив и крыльчатка;
выпрямительный блок или диодный мост;
два подшипниковых устройства, на которых вращается ротор;
щеточный механизм;
регулятор напряжения.

Как проверить генератор?

Процедура диагностики узла без демонтажа осуществляется следующим образом:

Сначала необходимо запустить мотор и дать ему прогреться. Доведите обороты двигателя до 3 тысяч в минуту.
Активируйте оптику – дальнее освещение, систему обогрева заднего стекла, печку, магнитолу, световую сигнализацию и включите дворники. Это делается для того, чтобы обеспечить максимально приближенные к реальным условия эксплуатации.
Далее, с помощью вольтметра или мультиметра измерьте значение напряжения на выводах АКБ, этот параметр должен быть не менее 12 вольт. Если полученное значение не такое, то это говорит о том, что в работе обмоток произошли неполадки – замыкание либо обрыв. Либо неисправность заключается в регуляторе напряжения, щетках. Также проблема может крыться в окислении колец обмоток.

Ремонт генератора. Повышение тока заряда до 14,7Вольт.

Всем привет! Генератор работал исправно, с известной всем болячкой 13,7 Вольт без напруги, 13,5В. с фарами, и в геометрической прогрессии при включении всех потребителей. На холодную показывает 13,9В., С прогревом показатели уменьшаются. Естественно, начитавшись в драйве, как повысить напряжение, не смог себе отказать в таком удовольствии и проверить, работает или нет.В результате, недолго думая, купил диоды, снял реле-регулятор с щётками в сборе, отпилил клемму массы, на этом самом реле, к ней припаял провод и вывел его на кузов через диод, который великолепно встал над правой фарой.

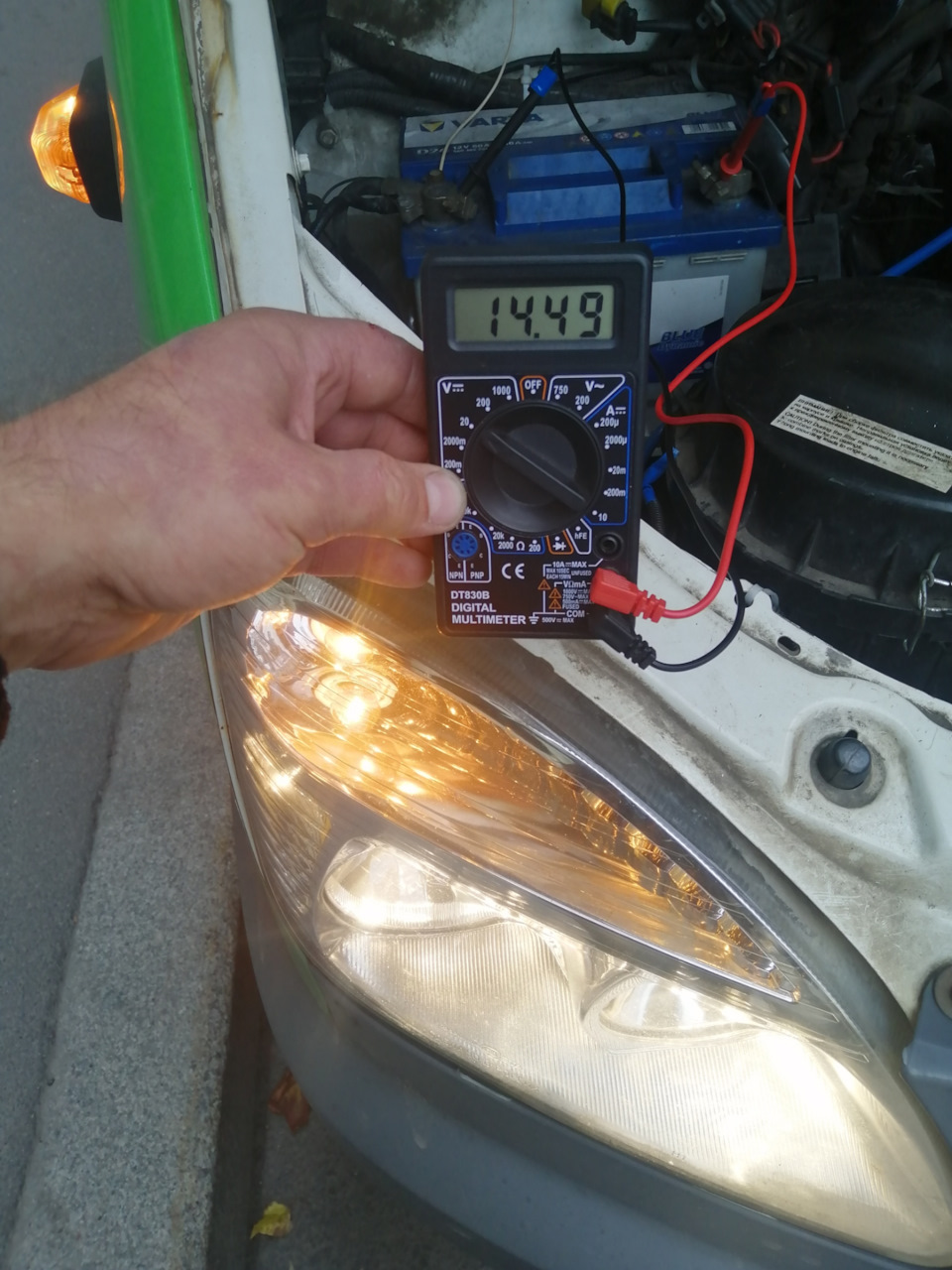

Завожу, всё великолепно, напряжение 14,7В. на холодную, на горячую с фарами проседает максимум до14,5В. Аварийка, дальний свет, печка на полную, плюс включена муфта вентилятора принудительно, показывает около 13,7В.

Катаюсь уже так больше месяца, всё прекрасно. Есть один нюанс, если присмотреться мерцание фар и через раз горит лампочка зарядки, пока не газанёшь при заводке.

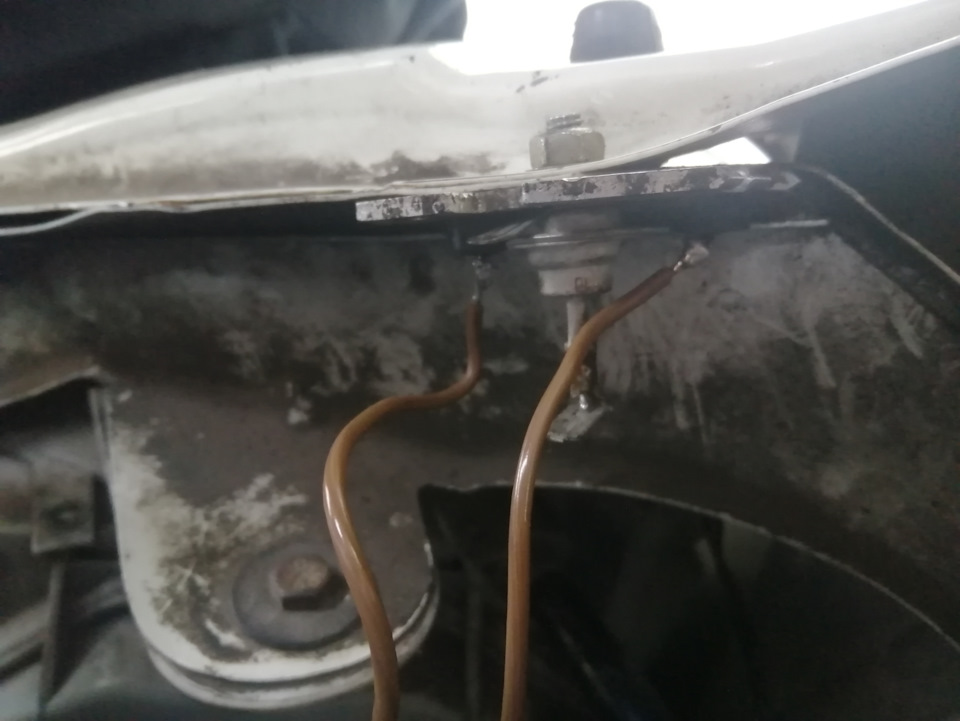

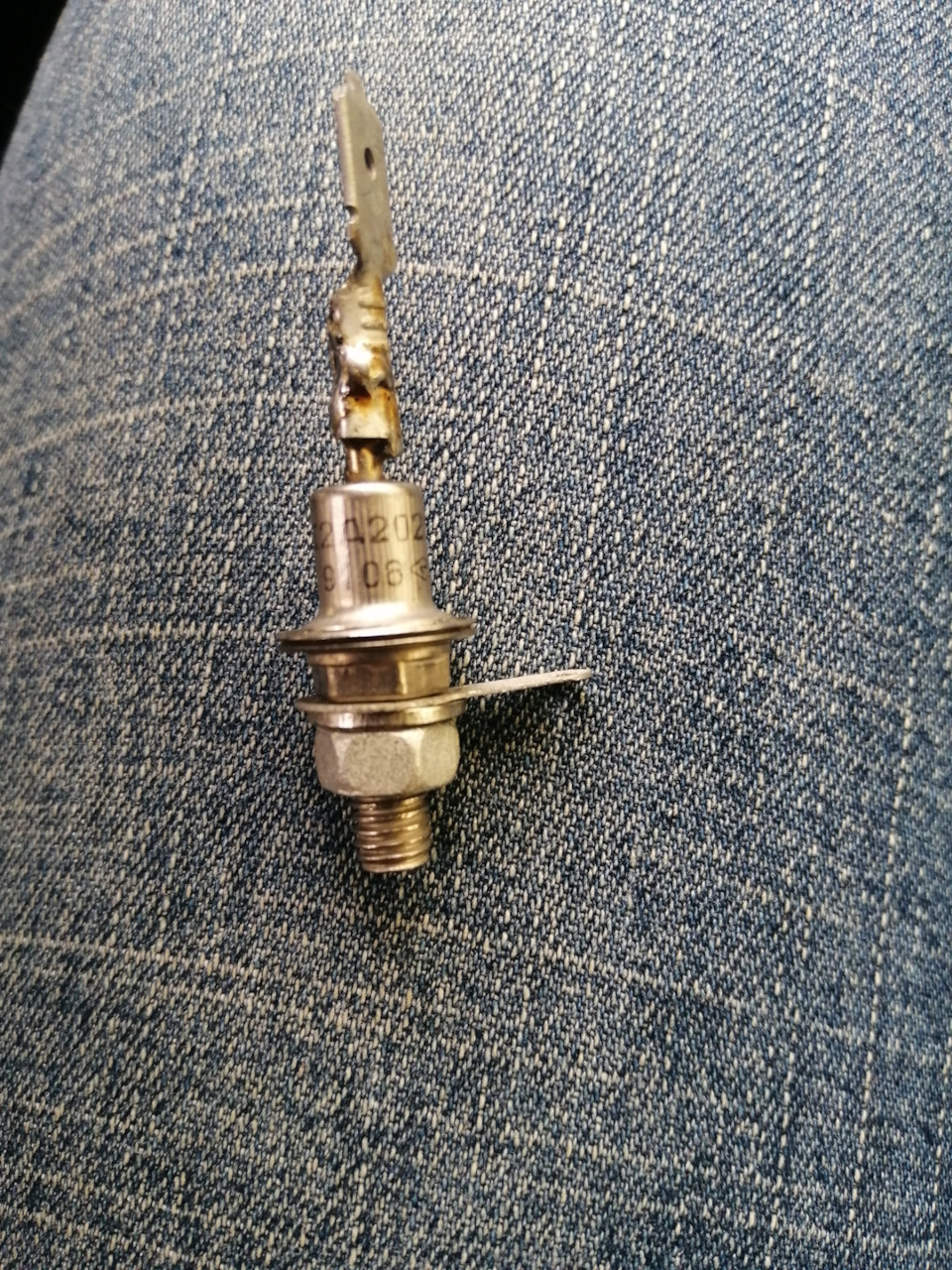

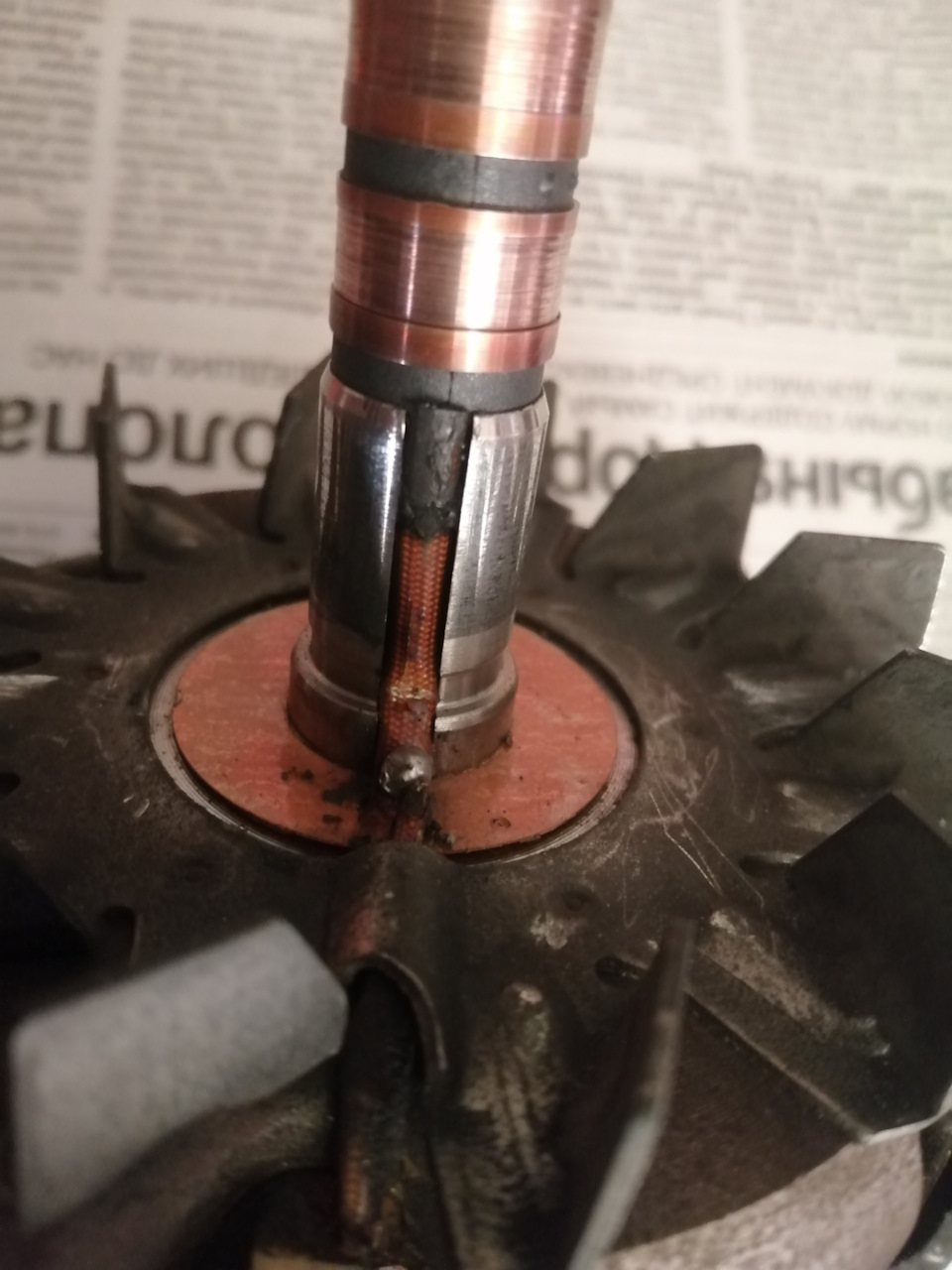

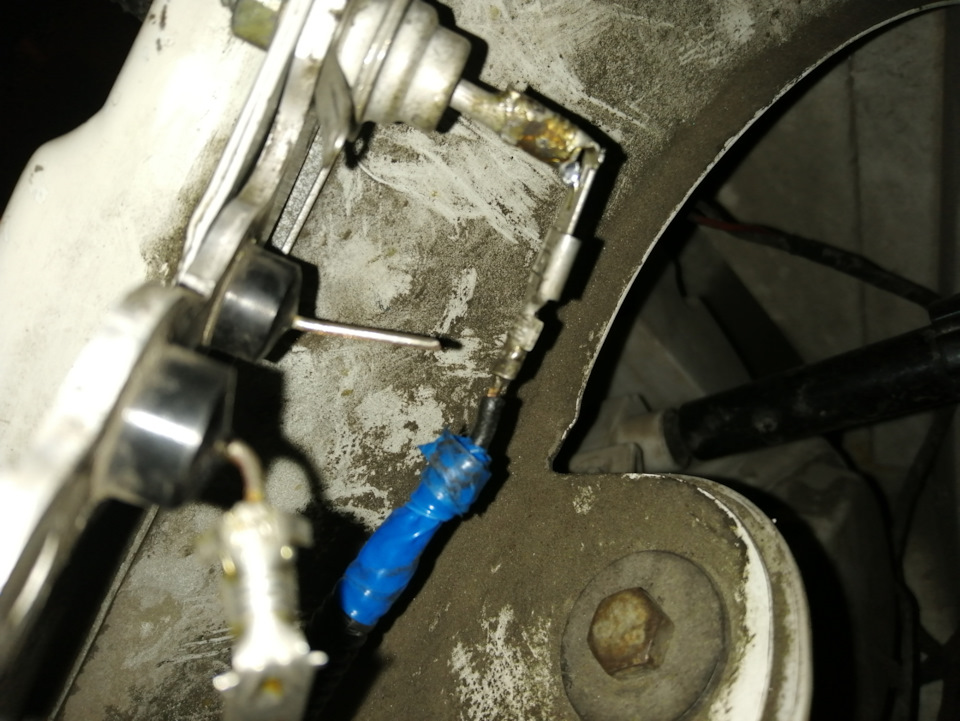

Диод изначально ставил вот такой, думал если поменяю, мерцание исчезнет, но всё осталось точно также и с диодом другой маркировки. При снятии щёток обнаружил износ коллектора, токоприёмных колец, причём неравномерный. Думал возможно в этом причина, снял генератор, купил токосъемные кольца, правда не те, пришлось переделать, потому что других не найти.

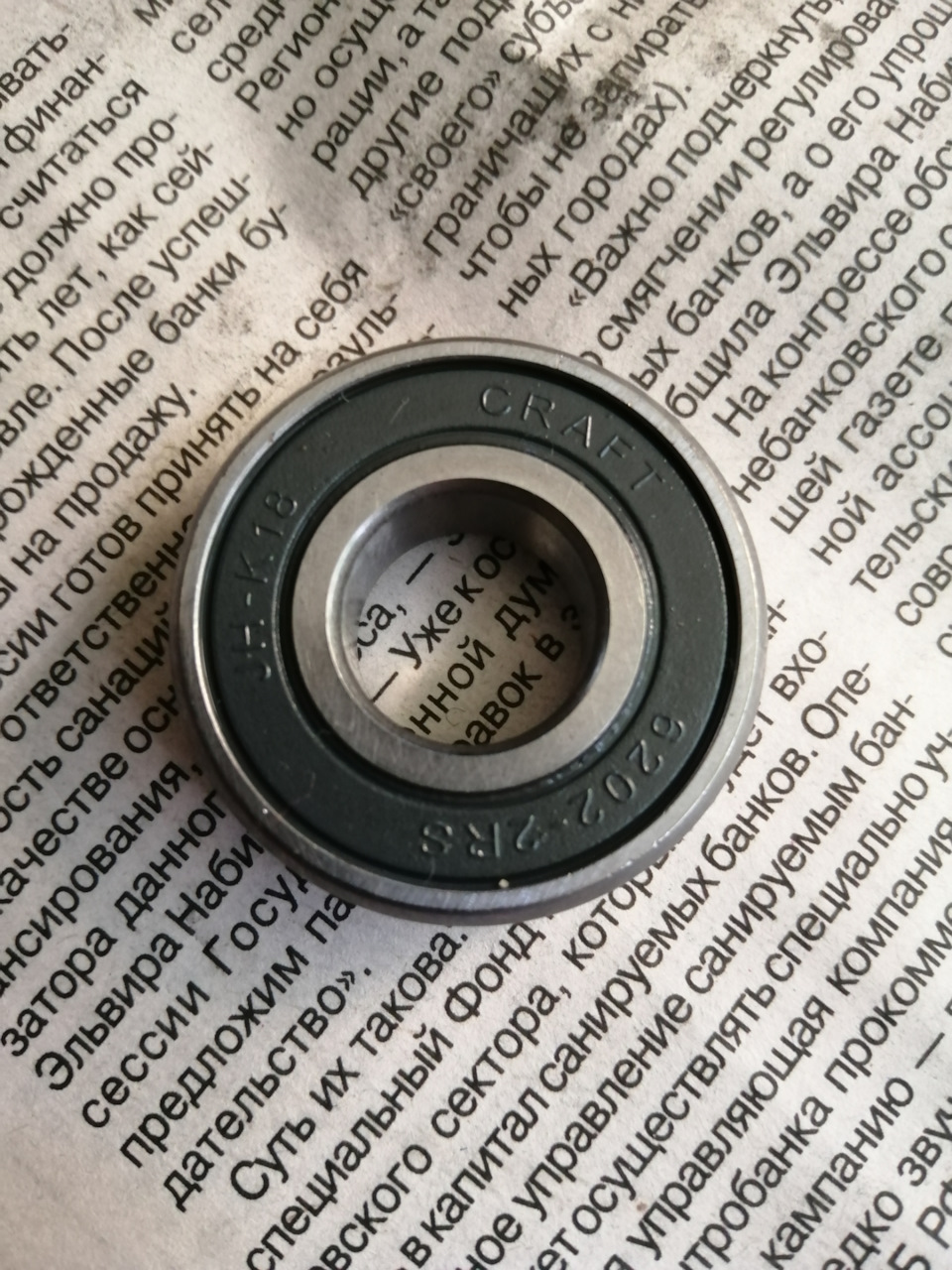

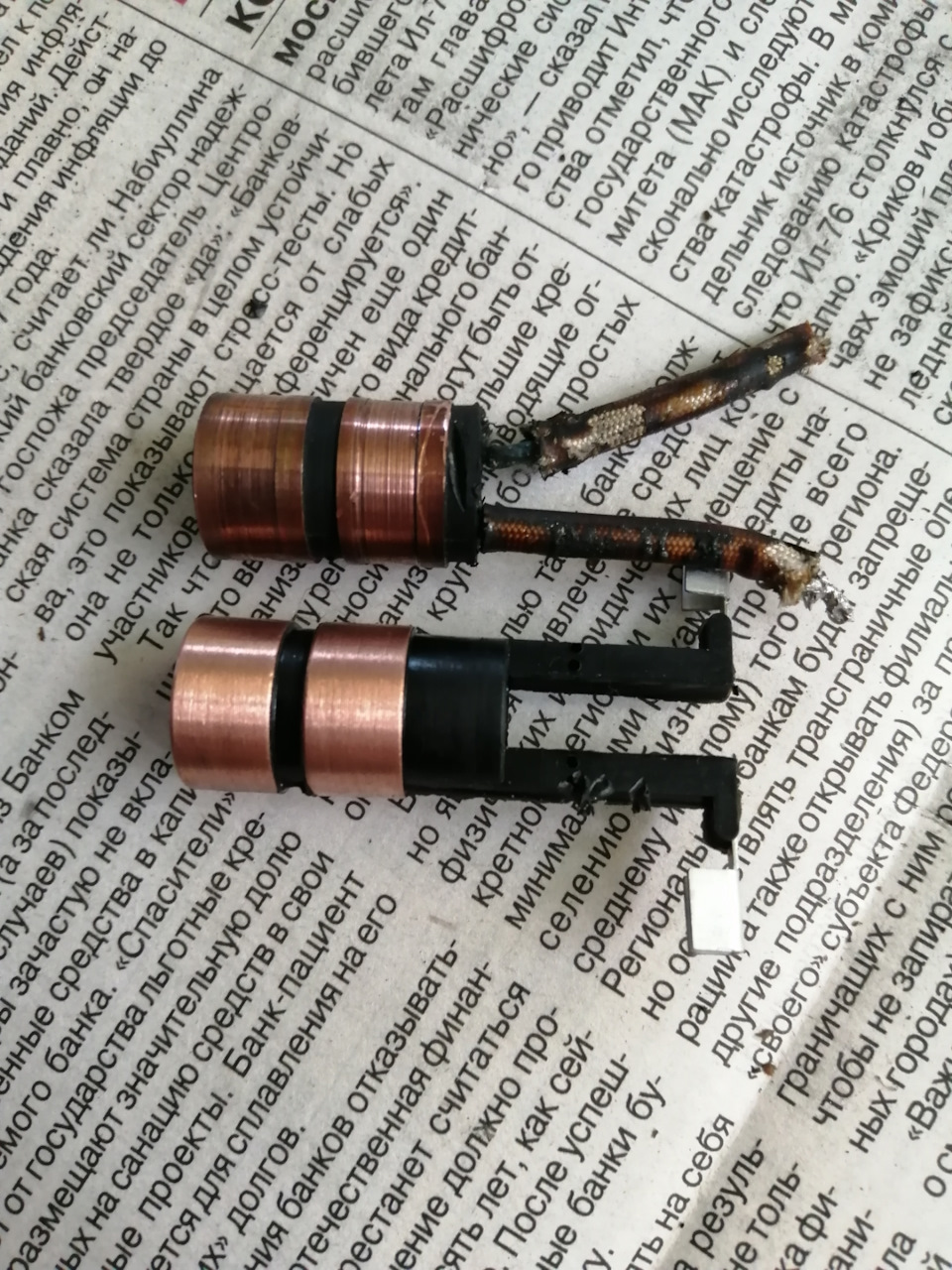

Под замену пошёл задний подшипник, вскрыл его и набил синей смазкой, был почти сухой, передний крутиться без шумов, да и открутить в домашних условиях шкив я бы и не смог, поэтому даже и не пытался. Отверстие на вал в новых токосъемных кольцах намного меньше, пришлось расстреливать, соответственно центр ушёл и появилось небольшое биение. Но, насколько я понял, это ни на что не влияет, всё работает чётко, после ремонта уже неделю отъездил. Генератор прамо электро 51 серии, но не всё так просто, как везде пишут и говорят, токосъемные кольца разные. Хотя кольца покупал для этого генератора, причём в сервисе по ремонту генераторов и стартеров, больше нигде не смог их найти.После сборки с небольшими приключениями всё заработало, но мерцание осталось, как и редкое горение лампы зарядки после заводки. Лежал старый диодный мост, решил оттуда взять диод, думаю, он ведь родной, значит никаких изменений не должно быть в горении фар, потому что если напрямую соединяешь, без диода, мерцание исчезает, но низкая зарядка.

Чёрные это есть диоды диодного моста, но всё равно мерцание осталось точно таким же. Все три испытуемые диода поднимают напряжение на 0,9В. А так, пока к стенке не подъедешь, не видно что фары моргают с машины.Так что могу рекомендовать данный способ.PS: на фото реле-регулятор, слева его масса, её отпиливаешь и с обратной стороны припаиваешь провод, чтобы он не соприкасался с массой генератора.

Газ 3110. Ремонт генератора. Волга

Произвести ремонт генератора самостоятельно сложно и нецелесообразно, так как для определения его исправности и соответствия его характеристик потребуется специальный стенд.

ПРИМЕЧАНИЕВ процессе электрических проверок генератора, особенно на ступени выпрямления, используемое оборудование не должно вырабатывать напряжение выше 14 В, чтобы избежать риска разрушения некоторых компонентов.

Поэтому ремонт генератора лучше доверить квалифицированным специалистам на СТОА , где можно также заменить генератор из обменного фонда. Такой генератор на 50% будет дешевле нового.

Однако, прежде чем заменять генератор, можно провести некоторые проверочные работы.

Проверка регулятора напряженияна автомобиле Для проверки регулятора напряжения, необходимо иметь вольтметр постоянного тока со шкалой до 15 — 30 В класса точности не хуже 1,0.

Проверку регулятора напряжения, установленного на автомобиле, проводите в следующем порядке:

запустите двигатель и дайте ему поработать около 15 мин на средней частоте вращения;
с помощью вольтметра замерьте напряжение между клеммой «30» и «массой» генератора;
напряжение должно находиться между 13,3 — 14,6 В.

В том случае, если наблюдается систематический недозаряд или перезаряд аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить. Кроме этого необходимо проверить состояние угольных щеток.

Проверка состояния угольных щеток

Хотя эту работу можно провести и при установленном генераторе, рекомендуется все же снять генератор с автомобиля.

Проверку состояния угольных щеток проводите в следующем порядке:

отверните болты крепления защитного кожуха и снимите его;
отверните два болта крепления регулятора напряжения;
осторожно выньте из корпуса генератора регулятор напряжения в сборе со щеткодержателем и щетками генератора;
проверьте состояние контактной части угольных щеток. Проконтролируйте подвижность щеток в щеточных направляющих, в случае необходимости почистите щеткодержатель с помощью трихлорэтилена.
измерьте длину «а» (рис

9.4) выступающих из щеткодержателя угольных щеток. Если их длина меньше 5 мм, то щетки следует заменить.

Новая угольная щетка имеет длину 12 мм, таким образом, можно узнать, насколько сильно сточились угольные щетки. Замена старых угольных щеток на новые означает замену всего регулятора напряжения в сборе со щетками и щеткодержателем, так как угольные щетки впаяны в щеткодержатель. Однако можно при желании самому припаять электрическое соединение новой угольной щетки.

Проверка ротора

Обмотка возбуждения генератора проверяется на обрыв и короткое замыкание. Подключите тестер (в режиме омметра) к контактным кольцам ротора (рис. 9.5). Тестер должен показывать сопротивление обмотки, равное 2,8 — 3,0 Ом.

Если тестер показывает большее сопротивление, то протрите смоченной в трихлорэтилене тряпочкой контактные кольца и зачистите их стеклянной шкуркой. Если в контактном кольце образовалась канавка глубиной более 1,5 мм, то кольцо нужно переточить на токарном станке.

Если же тестер указывает на обрыв (сопротивление «бесконечно большое»), прежде всего осмотрите места соединений обмотки возбуждения с контактными кольцами. Часто именно они являются причинами обрыва цепи возбуждения.

Тщательно пропаяйте эти соединения мощным (не менее 100 Вт) паяльником либо замените ротор.

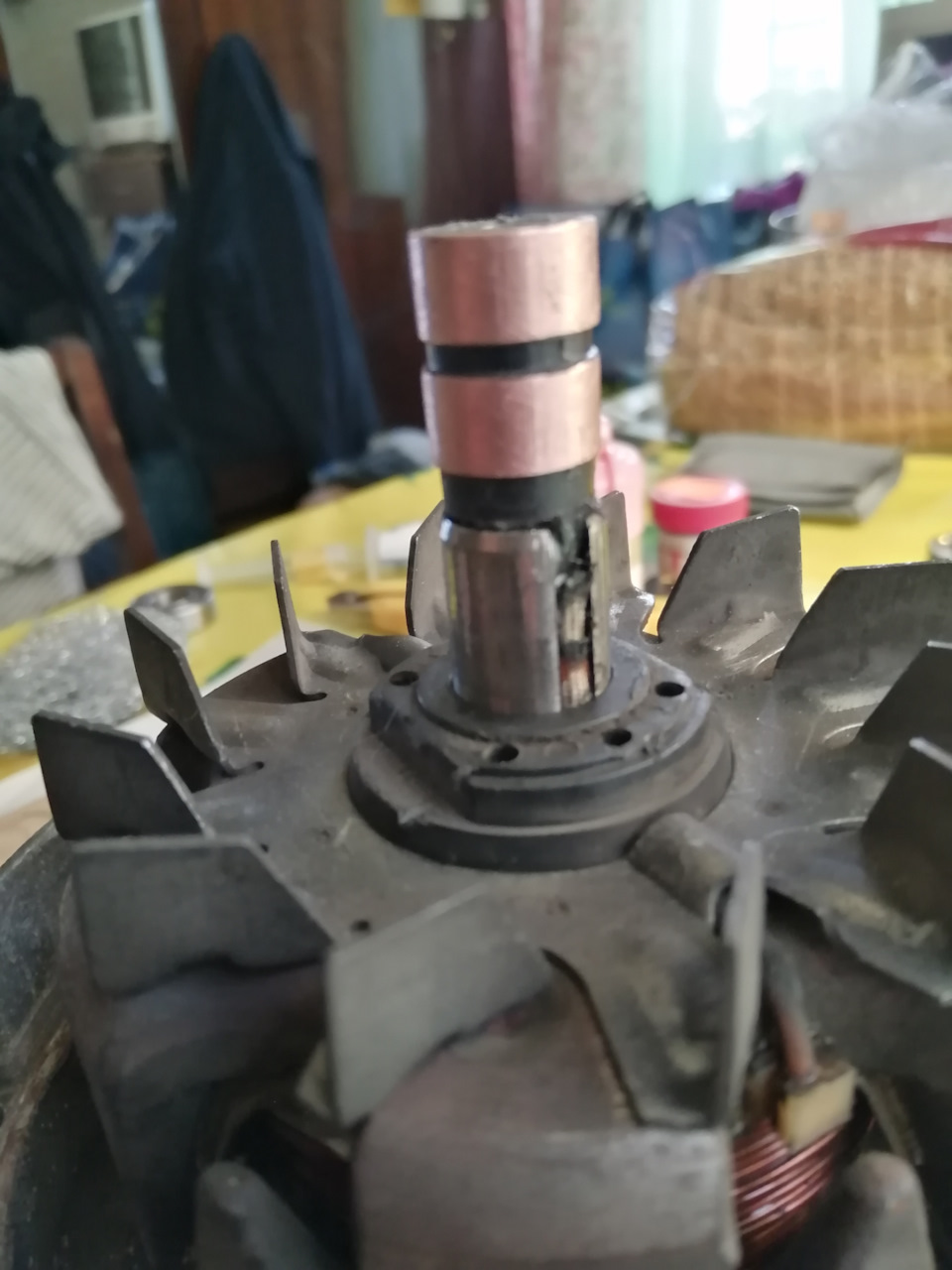

Иногда контактные кольца проворачиваются относительно ротора, что тоже ведет к обрыву цепи возбуждения. Замените ротор или приклейте проворачивающееся кольцо к валу с помощью эпоксидного клея.

Причиной обрыва цепи возбуждения может быть также отсоединение провода от щетки. В этом случае замените ротор либо высверлите в торце щетки выемку диаметром, большим диаметра провода, залейте выемку клеем в смеси с опилками графита от неисправной щетки и вставьте провод.

Короткое замыкание в обмотке возбуждения проверяется присоединением одного щупа тестера (в режиме омметра) к контактному кольцу ротора, а другого — к ротору (рис. 9.6).

Использование осциллографа для проверки генератора

Шаг 2: Настройка осциллографа

При использовании осциллографа для проверки генератора важно правильно настроить его параметры. В первую очередь, установите режим работы на AC Coupling (постоянное напряжение)

Затем установите чувствительность осциллографа на достаточный уровень, чтобы явно видеть сигналы генератора. Используйте ручки регулировки для настройки горизонтальных и вертикальных масштабов.

Шаг 3: Анализ сигналов генератора

После настройки осциллографа можно приступить к анализу сигналов генератора

Обратите внимание на частоту сигнала, его амплитуду и форму. Нормальный сигнал генератора должен иметь синусоидальную форму, частоту около 50 Гц и амплитуду примерно 14 В

Если сигнал отличается от указанных параметров, то это может свидетельствовать о неисправности генератора.

Параметр	Нормальное значение	Возможная неисправность
Частота	50 Гц	Отклонение от нормы может указывать на проблемы с регулятором напряжения
Амплитуда	14 В	Слишком низкая или высокая амплитуда может говорить о проблемах с обмотками генератора
Форма сигнала	Синусоидальная	Отличия от синусоидальной формы могут указывать на неисправности в электрической цепи генератора

Важно отметить, что анализ сигналов генератора с использованием осциллографа следует проводить только при работающем двигателе. При выключенном двигателе генератор не создает сигналов, что может привести к ошибочным результатам проверки

Установка динамо на двигатель

Монтаж на двигатель осуществляется с соблюдением определенного технологического процесса.

Сначала выкручиваем крепежные гайки кронштейнов генератора к картеру. Далее устанавливаем динамо и закрепляем передний крепежный болт. Затем передвигаем передний кронштейн и добиваемся соосности храповика коленвала с приводным маховиком детали и приводом помпы. Перемещая кронштейн, добиваемся устранения зазора между петлей генератора. Устанавливаем задний болт крепления и прочно закручиваем крепежные гайки кронштейнов к картеру двигателя. Далее надеваем ремень привода на шкивы и натягиваем его при помощи натяжительной скобы. Осуществляем контрольную проверку затяжки всех резьбовых соединений. Подключаем деталь к электросети авто и надеваем клеммы на аккумулятор.

Потому решить подобный вопрос не составляет особого труда, и к тому же сам процесс занимает небольшое количество времени. Можно ощутимо сэкономить на услугах автомеханика.

Как проверить генератор на ГАЗели: подробное руководство

Привет, я Андрей Смирнов, опытный автомеханик и специалист по автомобилям. Сегодня я помогу вам разобраться, как правильно проверить генератор на ГАЗели. Генератор – это важная часть электросистемы автомобиля, отвечающая за питание аккумулятора и электрических устройств автомобиля

Важно регулярно проверять состояние генератора, чтобы избежать возможных проблем и поломок

Шаг 1: Проверка напряжения аккумулятора

Первым шагом при проверке генератора на ГАЗели я рекомендую проверить напряжение аккумулятора. Для этого вам понадобится вольтметр. Включите автомобиль и подключите вольтметр к клеммам аккумулятора. Нормальное напряжение должно быть в пределах 13.8-14.4 вольта при работающем двигателе. Если напряжение ниже этого диапазона, то, скорее всего, проблема кроется в генераторе.

Шаг 2: Проверка работы генератора

Для проверки работы генератора вам понадобится мультиметр. Сначала убедитесь, что все электрические устройства автомобиля выключены, затем приступайте к проверке работы генератора:

Подключите мультиметр к клеммам генератора.
Заведите двигатель и увеличьте обороты до примерно 2000 оборотов в минуту.
Считайте значения на мультиметре. Нормальный ток зарядки должен быть около 13-15 ампер.
Постепенно увеличивайте нагрузку на электрическую систему автомобиля, включая фары, кондиционер и другие потребители электроэнергии.
Заметьте, что при увеличении нагрузки ток зарядки должен оставаться на стабильном уровне, а то и увеличиваться.

Если ток зарядки снижается или не реагирует на увеличение нагрузки, то генератор может быть неисправен и требовать ремонта или замены.

Заключение

Проведя проверку генератора на ГАЗели, вы сможете убедиться в его работоспособности и предотвратить возможные проблемы с питанием аккумулятора и электрическими устройствами автомобиля. Если вы заметили какие-либо неисправности, рекомендую обратиться к квалифицированному специалисту для дальнейшего ремонта или замены генератора.

Надеюсь, эта информация была полезной для вас. Удачной проверки и успешного ремонта!

Змз 402 генератор не дает зарядку

Провод к акб прозванивал. На генератор напряжение идёт!

Добавлено через 55 секунд

а если его нету — тогда где копать?

Добавлено через 16 часов 24 минуты 25 секунд Короче, братва, нашёл я тут такую инфу по неисправностям:

Неисправности системы зарядки группы 1-2 ГАЗ-2410, 3102, -029, -10, 3302 с двигателем ЗМЗ-402

1. нарушение контакта в проводе от клеммы АКБ к блоку силовых предохранителей около АКБ — не будет идти зарядка АКБ, но при этом в сохранится напряжение с генератора для остальных потребителей, вольтметр будет показывать напряжение бортовой сети

2. сгорел предохранитель в цепи зарядки АКБ — не будет идти зарядка АКБ, но при этом в сохранится напряжение с генератора для остальных потребителей, вольтметр будет показывать напряжение бортовой сети

3. нарушен контакт в проводе от генератора к блоку силовых предохранителей — не будет зарядки АКБ и напряжение в бортовой сети будет определятся напряжением АКБ, вольтметр будет показывать напряжение АКБ

4. нарушен контакт в проводе, дающем «+» от замка зажигания на реле-регулятор и одну из щеток генератора. Нне будет идти зарядка, вольтметр будет показывать напряжение АКБ

5. нарушен контакт в проводе со второй щетки генератора на вывод «Ш» реле-регулятора. Не будет идти зарядка, вольтметр будет показывать напряжение АКБ

6. вышло из строя реле-регулятор — обрыв. Не будет идти зарядка, вольтметр будет показывать напряжение АКБ

7. нет электрического контакта с щетками в щеточном узле, щеткодержателе. Не будет идти зарядка, вольтметр будет показывать напряжение АКБ

8. нет контакта щеток с контактными кольцами на якоре. Не будет идти зарядка, вольтметр будет показывать напряжение АКБ

9. обрыв роторной обмотки. Не будет идти зарядка, вольтметр будет показывать напряжение АКБ

10. обрыв, как минимум одной из фаз статорной обмотки. Не будет идти зарядка, вольтметр будет показывать напряжение АКБ

11. вышел из строя как минимум один из диодов выпрямительного блока. Не будет идти зарядка, вольтметр будет показывать напряжение АКБ

Как проверить (для проверки могут быть использованы контролька, тестер со шкалой измерения постоянного напряжения не менее 15 В):

1, 2, 3. контролькой: один конец на минус АКБ, второй — на вывод провода на силовом блоке предохранителей — контролька должна гореть, затем на вывод после силового предохранителя и, наконец, на вывод генератора с гайкой тестером: минусовой вывод тестера на минус АКБ, плюсовой вывод тестера на вывод провода на силовом блоке предохранителей — тестер должен показать напряжение АКБ, затем на вывод после силового предохранителя — тестер должен показать напряжение АКБ и, наконец, на вывод генератора с гайкой — тестер должен показать напряжение АКБ

4. отключаем колодку с щеткодержателя генератора и колодку из реле-регулятора, включаем зажигание. Контролька: один вывод на «массу», второй в каждую из колодок на каждый из двух проводов. На одном из них в каждой колодке контролька должна гореть. Вставляем колодку на генераторе на место и проверяем наличие «+» на втором выводе в колодке реле-регулятора. Контролька должна гореть, но не в полный накал. Это значит, что неисправности 5, 7, 8 и 9 отсутствуют. После этого снова отключаем колодку от генератора и подключаем колодку реле-регулятора. Переключаем контрольку одним выводом на «+», а вторым выводом подключаем на второй вывод колодки генератора. Контролька должна гореть. Это почти наверняка означает отсутствие неисправности 6 и полное отсутствие неисправности 5. Тестер: минусовой вывод тестера на «массу», плюсовым выводом тестера проверяем наличие «+» на одном из проводов в каждой колодке — тестер должен показывать напряжение АКБ. Вставляем колодку на генераторе на место и проверяем наличие «+» на втором выводе в колодке реле-регулятора. Тестер должен показать напряжение чуть меньшее, чем напряжение АКБ. Это объясняется падением напряжения на сопротивлении роторной обмотки. Это значит, что неисправности 7, 8 и 9 отсутствуют. После этого снова отключаем колодку от генератора и подключаем колодку реле-регулятора. Отключаем минусовой вывод тестера от «массы», подключаем плюсовой вывод на «+» АКБ, а минусовой вывод тестера подключаем ко второму выводу колодки генератора. Тестер должен показать напряжение АКБ. Это почти наверняка означает отсутствие неисправности 6 и полное отсутствие неисправности 5.
