Что такое трамблер

Неисправности

О том, что имеют место неисправности трамблера, свидетельствуют следующие признаки:

Когда искра на центральном проводе есть, но отсутствует на свечных проводах, это говорит о пробое бегунка.

1. автомобиль периодически дергается при движении;
2. нестабильная работа мотора на холостом ходу;
3. мотор совсем не заводится;
4. слышен стук пальцев поршней в процессе набора скорости;
5. снизилась динамика набора скорости;
6. увеличился расход топлива.

В большинстве случаев причинами поломки трамблера становятся:

Пробой крыши и катушки зажигания происходит по причине больших зазоров в контактах крышки трамблера и бегунка, свечей и плохих подсвечников.

• прогорание бегунка;
• окисление или замыкание контактов под крышкой;
• пробой крышки трамблера;
• поломка одного из датчиков;
• проблемы с подшипником вала и другие неполадки.

В каждом из данных случаев требуется замена. Но при этом практически для любого автомобиля можно менять не весь трамблер, а только вышедшую из строя его часть, что является преимуществом, поскольку существенно удешевляет ремонт. Самой элементарной проверкой трамблера это визуальная оценка состояния бегунка, контактов и крышки.

В бесконтактном трамблере, основной неисправностью является выход из строя датчика холла или индуктивного датчика.

Для проверки системы зажигания и трамблера в том числе, наблюдают за искрой на выкрученной свече, запустив двигатель. В гаражных условиях также можно проверить, используя измерительные приборы или индикаторы.

К часто выходящим их строя деталям также относится конденсатор трамблера. Он способствует увеличению напряжения подаваемого на свечи зажигания в момент запуска двигателя. И чтобы его проверить нужно его отсоединить и притронутся к «массе», и если слышится характерный треск и наблюдается падение напряжения – конденсатор рабочий, если этого не происходит деталь на замену.

Трамблер – это всегда разборный узел, который можно отключить, вынуть из автомобиля, разобрать на составляющие, обнаружить проблему и устранить ее методом замены поврежденной детали.

Устройство и принцип работы прерывателя распределителя или трамблера — видео

Одна из важнейших частей бензинового двигателя – это трамблер, официальное название прерыватель-распределитель зажигания.

Благодаря трамблеру электрические импульсы подаются на каждую свечу отдельно. Вследствие чего, производится разряд и соответствующие воспламенение топливной смеси, в каждой камере поршня. Характер работы до нынешних времен мало чем отличается от первых прототипов.

Может меняться тип устройства, его размеры, габариты, «посадка» в моторном отсеке, но не изменится задача, распределять разряды по цилиндрам. Учитывайте, что в авто гораздо больше одного цилиндра, почему и требуется распределительный механизм, равномерно разделяющий заряд по «отсекам».

Запомните главное, функционирование некоторых ДВС бензинового или газового цикла, невозможно без трамблера. В современных машинах стараются избавляться от них, виду не надежности. Меняют на индивидуальные катушки (модули зажигания), прикрепляющиеся к свечке отдельно или попарно. Как уже поняли, оформлены они в модули, где находится от двух до четырех катушек. Избавившись от распределителя, ток стали подавать напрямую с ЭБУ через транзисторные ключи, которые поочередно передавали 12 В на катушки.

С последних импульсы «уходили» на свечу. Управляют катушками в таком случае контролеры. ЭБУ благодаря различным датчикам получает и анализирует сведения по двигателю, и уже на основании этого подает нужный сигнал к модулю. Оснащаются такими модулями зажигания, современные модели от производителей Мерседес, БМВ, Шкода, Ситроен, Пежо, Хонда, Субару и других.

Исключение составляют дизельные агрегаты, как известно, для воспламенения искра не требуется. Поджег, происходит благодаря сжатию воздуха и дизеля. Такой принцип работы для «бензина» не уместен, потому что в случае сжатия последнего, произойдет банальный взрыв.

УОЗ

Это понятие затрагивает момент воспламенения ТВС. Дело в том, что ее сгорание происходит не мгновенно, и зачастую, для обеспечения оптимальных условий такого процесса, оно должно начинаться раньше, чем поршень займет положение ВМТ. УОЗ и характеризует время, на величину которого появление искры опережает появление поршня в положении ВМТ.

Оно постоянно меняется, и его величина полностью зависит от работы мотора в конкретных условиях, т.е. от нагрузки, скорости авто, качества и типа используемого топлива. Для обеспечения оптимального сгорания ТВС, трамблер содержит центробежный регулятор, а также связан с вакуумным регулятором.

О неисправностях и способах устранения

Модули зажигания можно смело отнести к деталям длительного использования. При правильной эксплуатации минимальный ресурс элемента составляет 100 тыс. км пробега машины. Нередко повышающий трансформатор работает в течение всего срока службы транспортного средства.

В процессе эксплуатации катушки необходимо помнить о следующих моментах:

1. Причиной преждевременной поломки элемента часто становится длительный перегрев.
2. С годами свойства изоляционных материалов внутри обмоток ухудшаются. Повышается вероятность межвиткового замыкания, ведущего к перегреву и перегоранию проводников.
3. В силу особенностей конструкции высоковольтная катушка не подлежит ремонту и восстановлению. Некоторые модели можно разобрать и попытаться устранить обрыв или замыкание, но практика показывает, что надежнее и дешевле поставить новую запчасть.
4. Для нормальной работы элемента и стабильного искрообразования нужно обеспечить минимальное напряжение бортовой сети 11,5 вольт. Если из-за неисправности генератора либо разрядки аккумуляторной батареи вольтаж не достигает нормы, износ трансформатора ускоряется.
5. По той же причине уменьшается мощность искрового разряда на электродах свечей, рабочая смесь воспламеняется и сгорает хуже.
6. Пробой изоляции или обрыв высоковольтных проводов, вызывающий искрение на кузов машины, сокращает срок службы катушки. Если игнорировать неполадку в течение длительного времени, она придет в негодность.
7. Мини-катушки индивидуального типа иногда выходят из строя из-за вибрации силового агрегата. Причина – внутренний обрыв проводников.

За модулем зажигания необходимо следить, чтобы из-за неисправностей двигателя на корпус устройства не попадало горячее масло либо охлаждающая жидкость. Не держите долго включенное зажигание – при этом греется обмотка катушки и разряжается аккумулятор.

Устройство

Принцип работы системы зажигания заключается в накоплении и преобразовании катушкой зажигания низкого напряжения (12В) электрической сети автомобиля в высокое напряжение (до 30000В), распределении и передаче высокого напряжения к соответствующей свече зажигания и образовании в нужный момент искры на свече зажигания. В работе системы зажигания можно выделить следующие этапы: накопление электрической энергии, преобразование энергии, распределение энергии по свечам зажигания, образование искры, воспламенение топливно-воздушной смеси.

Механический прерыватель осуществляет непосредственное управление процессом накопления (первичной цепью) и отвечает за замыкание/размыкание питания первичной обмотки. Контакты прерывателя можно увидеть, заглянув под крышку распределителя. Пластичная пружина подвижного контакта прижимает его к недвижимому контакту. Их размыкание выполняется только на короткий срок, а конкретно, в момент, когда набегающий кулачок валика привода оказывает давление на молоточек подвижного контакта.

К контактам подключен конденсатор, который не даёт им обгорать. Электроразряд поглощается и искрение уменьшается. Параллельно в цепи создаётся низкое напряжение обратного тока, которое положительно сказывается на исчезновении магнитного поля.

Прерыватель находится в корпусе распределителя зажигания, и это части классической системы зажигания.

Ещё один важный узел – центробежный регулятор опережения зажигания, механизм, предназначенный для автоматического изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя.

Центробежный регулятор размещён внутри корпуса прерывателя-распределителя.

Как правило, он работает совместно с вакуумным регулятором, оба являются составной частью прерывателя-распределителя. Называется он центробежным от вида силы, использующейся для реализации изменения опережения.

На приводном валу прерывателя расположена пластина, на которой размещены два грузика. Грузики свободно сидят на осях и стянуты пружинами. Причём пружины обладают разной жёсткостью, что необходимо для предотвращения резонанса. При этом, кулачок прерывателя и планка с двумя продольными прорезями надеты на верхнюю часть приводного валика. В продольные прорези планки входят штифты грузиков.

Вращение передаётся от приводного валика к кулачку через грузики, штифты и планку с прорезями. Чем быстрее вращается приводной вал, тем больше расходятся грузики, тем на бо́льший угол проворачивается кулачок по ходу вращения относительно контактной группы прерывателя. С увеличением оборотов угол опережения зажигания увеличивается. С уменьшением числа оборотов центробежная сила уменьшается, пружины стягивают грузики, кулачок поворачивается против хода его вращения, контакты прерывателя замыкаются позже и угол опережения зажигания уменьшается.

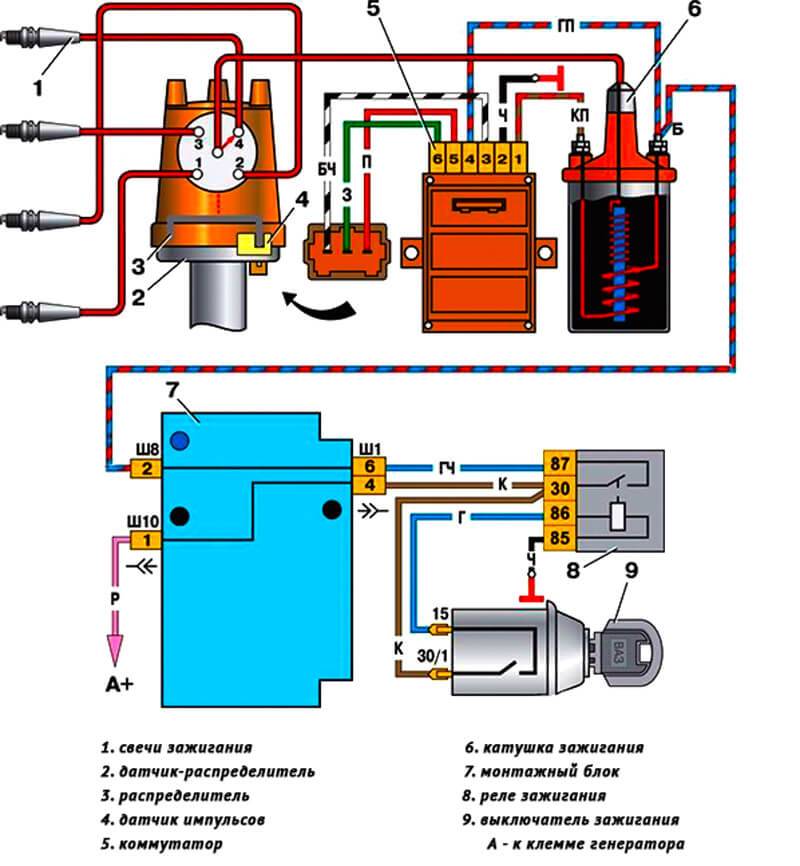

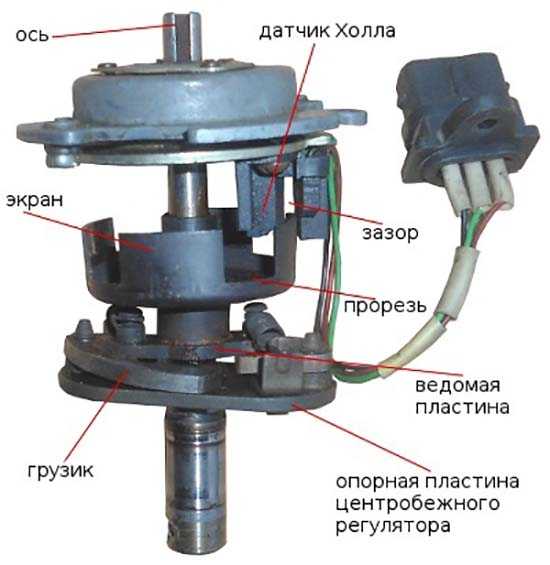

Если на двигателе применено бесконтактное электронное зажигание — тогда вместо кулачка проворачивается экран бесконтактного датчика момента искрообразования.

Если механический прерыватель оборудован транзисторным коммутатором, то, в этом случае, он управляет только им, а тот, в свою очередь, отвечает за управление процессом накопления энергии. Такая конструкция существенно превосходит аналогичные устройства без транзисторного коммутатора, так как здесь контактный прерыватель более надежный, чему способствует протекание сквозь него тока меньшей силы, а значит, пригорание контактов во время размыкания практически полностью исключается. Соответственно, конденсатор, параллельно подключенный к контактам прерывателя, тут просто не нужен, а в остальном – система полностью идентична классическому варианту. Обе системы, имеющие механический прерыватель, обладают общим названием — «контактные системы зажигания».

Системы с транзисторным коммутатором, оборудованные бесконтактным датчиком (импульсным генератором), могут быть индуктивного типа, основанными на эффекте Холла или относиться к оптическому типу. В данном случае, место механического прерывателя занимает импульсный датчик-генератор с преобразователем сигналов, который, посредством транзисторного коммутатора, осуществляет управление накопителем энергии. Как правило, датчик-генератор расположен внутри распределителя, конструкция которого ничем не отличается от конструкции аналогичной детали в контактной системе, поэтому указанный узел получил название «датчика-распределителя».

Функции распределителя и немного о его истории

Резюмируя сегодняшнюю статью, обобщим всю рассмотренную теорию и выделим основные функции трамблёра. В классическом понимании этого устройства распределитель должен:

Пожалуй, на этом наиболее важная информация по сегодняшней теме подошла к концу. Надеемся, статья была для вас полезна и дала ответы на интересующие вопросы. Удачи в обслуживании и эксплуатации авто!

Ещё раз вспомним, что Система зажигания — это совокупность всех приборов и устройств, обеспечивающих появление искры в момент, соответствующий порядку и режиму работы двигателя. Эта система является частью общей системы электрооборудования.

Системы зажигания можно разделить на 3 группы:

1 — Контактные системы зажигания — включает в себя механический прерыватель и создание высокого напряжения и распределение его по цилиндрам в данной системе происходит с помощью контактов.В контактной системе зажигания управление накоплением и распределение электрической энергии по цилиндрам осуществляется механическим устройством — прерывателем-распределителем. Дальнейшим развитием контактной системы зажигания является контактная транзисторная система зажигания, в первичной цепи катушки зажигания которой применен транзисторный коммутатор.

2 — Бесконтактные системы зажигания — включает бесконтактный датчик, который заменил собой контактный прерыватель. Применение бесконтактной системы зажигания позволяет повысить мощность двигателя, снизить расход топлива и выбросы вредных веществ за счет более высокого напряжения разряда (30000В) и соответственно более качественного сгорания топливно-воздушной смеси.В отличие от контактной в бесконтактной системе зажигания для управления накоплением энергии используется транзисторный коммутатор, взаимодействующий с бесконтактным датчиком импульсов. Транзисторный коммутатор в данной системе выполняет роль прерывателя. Распределение тока высокого напряжения осуществляется механическим распределителем.

3 — Электронная система зажигания(микропроцессорная система зажигания) — система, в которой создание и распределение тока высокого напряжения по цилиндрам двигателя осуществляется с помощью электронных устройств. Электронная система зажигания не имеет механических контактов.В электронной системе зажигания используется электронный блок управления, с помощью которого производится управление процессом накопления и распределения электрической энергии. В ранних конструкциях электронной системы зажигания электронный блок одновременно управлял системой зажигания и системой впрыска топлива (т.н. объединенная система впрыска и зажигания). В настоящее время управление зажиганием включено в систему управления двигателем.

Система зажигания на автомобилях условно может быть электронной, бесконтактной и контактной (механической). Зачастую на двигателях с карбюратором в основе системы зажигания лежит электромеханический элемент под названием распределитель-прерыватель зажигания. Многие автолюбители и специалисты по ремонту автомобилей знают данный элемент под названием трамблер.

При этом именно трамблер на автомобиле позволяет формировать искру в конкретном цилиндре в точно заданный момент. В результате двигатель работает синхронно, рабочая топливная смесь своевременно воспламеняется и эффективно сгорает. Соответственно, сбои в работе и пропуски зажигания часто связаны с неисправностями трамблера или его регулировками. Подробнее читайте в нашей статье.

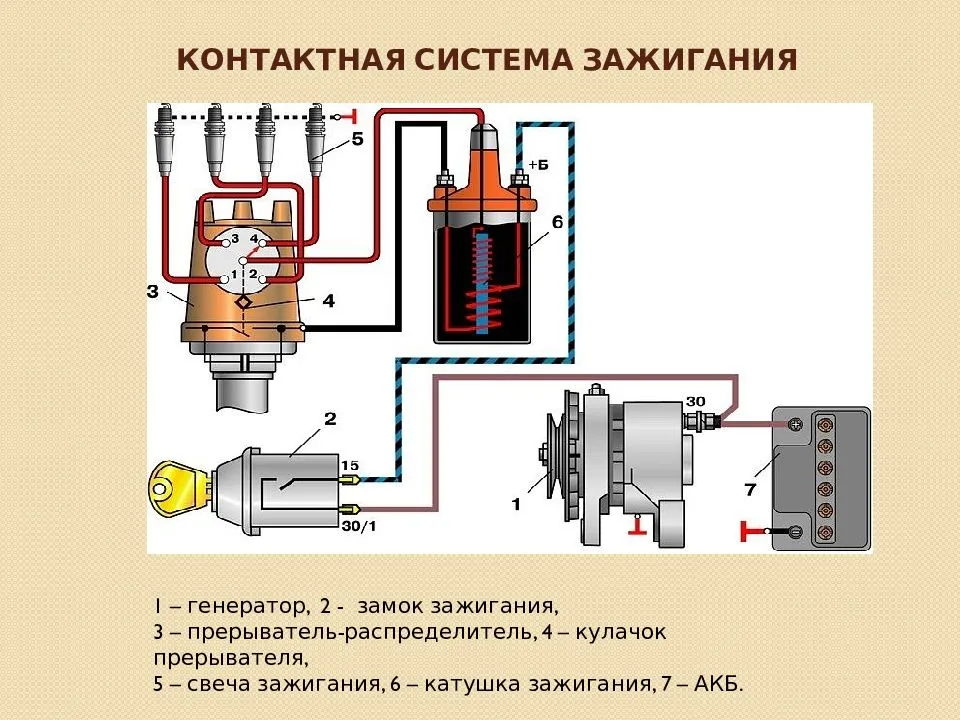

Контактная система зажигания

Контактная система зажигания является самым старым типом системы зажигания. В настоящее время данная система применяется на некоторых моделях отечественных автомобилей (т.н. «классике»). Создание высокого напряжения и распределение его по цилиндрам в данной системе происходит с помощью контактов.

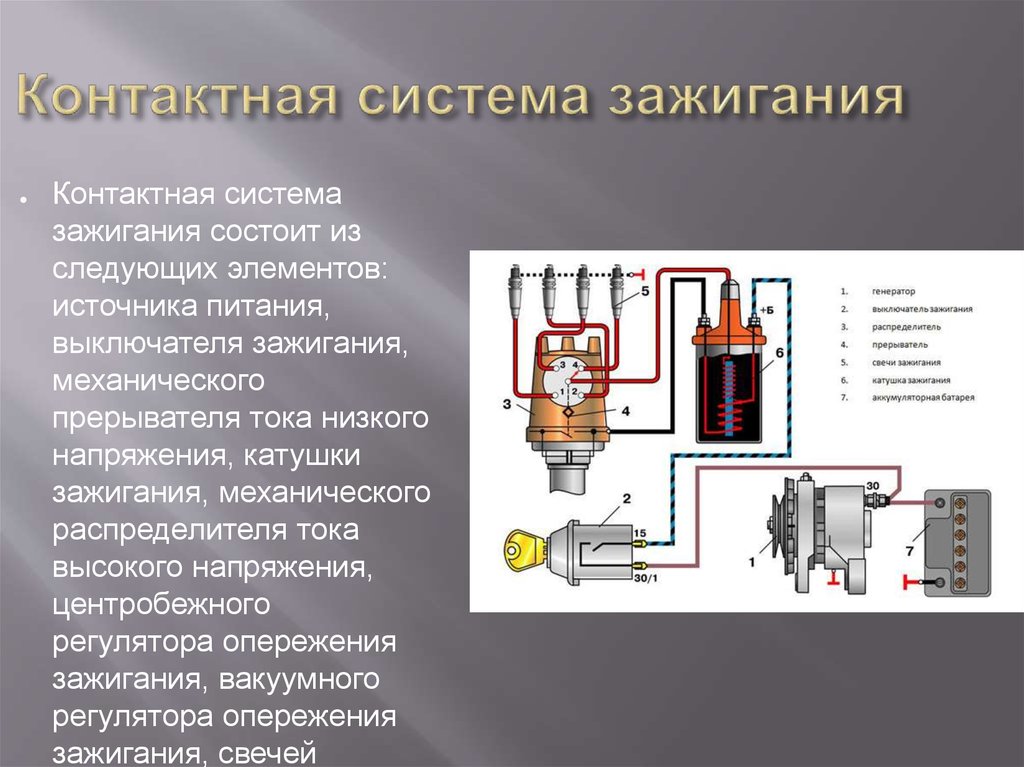

Контактная система зажигания состоит из следующих элементов: источника питания, выключателя зажигания, механического прерывателя тока низкого напряжения, катушки зажигания, механического распределителя тока высокого напряжения, центробежного регулятора опережения зажигания, вакуумного регулятора опережения зажигания, свечей зажигания и высоковольтных проводов.

Механический прерыватель предназначен для размыкания цепи низкого напряжения (цепи первичной обмотки катушки зажигания). При размыкании контактов во вторичной цепи катушки зажигания наводится высокое напряжение. Для защиты контактов от обгорания в цепь параллельно контактам включен конденсатор.

Катушка зажигания служит для преобразования тока низкого напряжения в ток высокого напряжения. Катушка имеет две обмотки – низкого и высокого напряжения.

Механический распределитель обеспечивает распределение тока высокого напряжения по свечам цилиндров двигателя. Распределитель состоит из ротора (обиходное название «бегунок») и крышки. В крышке выполнены центральный и боковые контакты. На центральный контакт подается высокое напряжение от катушки зажигания. Через боковые контакты высокое напряжение передается на соответствующие свечи зажигания.

Прерыватель и распределитель конструктивно объединены в одном корпусе и приводятся в действие от коленчатого вала двигателя. Данное устройство имеет общее название прерыватель-распределитель (обиходное название – «трамблер»).

Центробежный регулятор опережения зажигания служит для изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя. Конструктивно центробежный регулятор состоит из двух грузиков. Грузики воздействуют на подвижную пластину, на которой расположены кулачки прерывателя.

Углом опережения зажигания называется угол поворота коленчатого вала двигателя, при котором происходит подача тока высокого напряжения на свечи зажигания. Для того, чтобы топливно-воздушная смесь полностью и эффективно сгорела зажигание производится с опережением, т.е. до достижения поршнем верхней мертвой точки.

Модуль зажигания ваз 2114

Установка угла опережения зажигания производится регулировкой положения прерывателя-распределителя в двигателе.

Вакуумный регулятор опережения зажигания обеспечивает изменение угла опережения зажигания в зависимости от нагрузки на двигатель. Нагрузка на двигатель определяется степенью открытия дроссельной заслонки (положением педали газа). Вакуумный регулятор соединен с полостью за дроссельной заслонкой и, в зависимости от степени разряжения в полости, изменяет угол опережения зажигания.

Высоковольтные провода служат для подачи тока высокого напряжения от катушки зажигания к распределителю и от распределителя на свечи зажигания.

Свеча зажигания предназначена для воспламенения топливно-воздушной смеси путем образования искрового разряда.

Принцип работы контактной системы зажигания

При замкнутом контакте прерывателя ток низкого напряжения протекает по первичной обмотке катушки зажигания. При размыкании контактов во вторичной обмотке катушки зажигания индуцируется ток высокого напряжения. По высоковольтным проводам ток высокого напряжения подается на крышку распределителя, от которой распределяется по соответствующим свечам зажигания с определенным углом опережения зажигания.

При увеличении оборотов коленчатого вала двигателя, увеличиваются обороты вала прерывателя распределителя. Грузики центробежного регулятора опережения зажигания под действием центробежной силы расходятся, перемещая подвижную платину с кулачками прерывателя. Контакты прерывателя размыкаются раньше, тем самым увеличивается угол опережения зажигания. При уменьшении оборотов коленчатого вала двигателя угол опережения зажигания уменьшается.

Дальнейшим развитием контактной системы зажигания является контактно-транзисторная система зажигания. В цепи первичной обмотки катушки зажигания применен транзисторный коммутатор, управляемый контактами прерывателя. В данной системе за счет применения транзисторного коммутатора уменьшена сила тока в цепи первичной обмотки, тем самым увеличен срок службы контактов прерывателя.

Неисправности трамблеров

О том, что имеют место неисправности трамблера, свидетельствуют следующие признаки:

Когда искра на центральном проводе есть, но отсутствует на свечных проводах, это говорит о пробое бегунка.

В большинстве случаев причинами поломки трамблера становятся:

Пробой крыши и катушки зажигания происходит по причине больших зазоров в контактах крышки трамблера и бегунка, свечей и плохих подсвечников.

В каждом из данных случаев требуется замена. Но при этом практически для любого автомобиля можно менять не весь трамблер, а только вышедшую из строя его часть, что является преимуществом, поскольку существенно удешевляет ремонт.

Зачастую проблемы в работе контактного трамблера появляются через изменения зазоров в контактах или их загрязнение, поэтому надо проверять через 10 тыс. км.

Самой элементарной проверкой трамблера это визуальная оценка состояния бегунка, контактов и крышки.

В бесконтактном трамблере, основной неисправностью является выход из строя датчика холла или индуктивного датчика.

Для проверки системы зажигания и трамблера в том числе, наблюдают за искрой на выкрученной свече, запустив двигатель. В гаражных условиях также можно проверить, используя измерительные приборы или индикаторы.

Трамблер – это всегда разборный узел, который можно отключить, вынуть из автомобиля, разобрать на составляющие, обнаружить проблему и устранить ее методом замены поврежденной детали.

Конструкция трамблера

Схема трамблера предполагает наличие таких элементов, как:

• прерыватель тока с низким напряжением;
• распределитель тока с высоким напряжением;
• центробежный регулятор опережения зажигания;
• вакуумный регулятор опережения зажигания.

Схема трамблера построена для того, чтобы в определенный момент прерыватель размыкал первичную цепь зажигания, в результате чего создается ток высокого напряжения во вторичной обмотке катушки зажигания. Через распределитель, этот ток передается на свечи в определенных цилиндрах. Регуляторы автоматически корректируют момент опережения зажигания, который зависит от текущего режима работы мотора.

Прерыватель трамблера является электромеханической деталью и состоит из следующих частей:

• вал;
• подвижная контактная пластина;
• подвижная контактная пластина;
• конденсатор;
• корпус.

Вал прерывателя состоит из двух основных частей. На одной из них в зависимости от типа прерывателя устанавливаются кулачки, по числу равные количеству цилиндров в двигателе. Такое устройство трамблера не является слишком надежным, поскольку большое количество контактов, а также наличие подвижных частей приводят к регулярным проблемам с данным узлом.

Устройство трамблера, а также его применение в целом, являются устаревшими с точки зрения современного электрооборудования, однако в нашей стране карбюраторных двигателей все еще очень много, поэтому проблема работоспособности данного узла на данный момент актуальна.

Что касается того, где находится трамблер в автомобиле, то чаще всего его можно найти под капотом рядом с двигателем, возле ГБЦ или на ней. Хотя точная локализация узла зависит исключительно от модели машины.

Трамблер и его неисправности

Трамблер является одним из наиважнейших элементов любой системы зажигания. Название это народное, в действительности же, элемент принято называть распределителем, так как именно он отвечает за искрообразование и его четкое распределение по всей системе.

Являясь своего рода редчайшим устройством, распределитель призван выводить момент, когда в системе начинают создаваться токовые импульсы с высоким вольтажом.

Почему не работает трамблер

Примечательно, что распределитель отличается по своей природе от остальных узлов автомашины тем, что включает в состав большое количество компонентов, изнашивающихся очень быстро. А как известно, от функционирования трамблера непосредственно зависит работа ДВС, расход топлива и многое другое

По этой причине важно своевременно определять неисправности элемента, и устранять их

Если говорить техническим языком, то функциями элемента являются два основных. Это прерывание первичной цепи и распределение между СЗ. В первом случае трамблер обеспечивает колебания тока в основной обмотке катушки, а во втором – обеспечивает энергию в нужном количестве и нужной последовательности.

Однако, прежде чем приступать к разбору и наладке, следует убедиться в том, что возникшая неисправность связана с трамблером, а не с каким-нибудь другим узлом автомобиля.

Бегунок и его неисправности

Основным симптомом неисправного распределителя эксперты называют дерганье машины во время езды. Это происходит не по вине водителя, неправильно переключившего скорость, а непривычно, неожиданно.

Также при неисправном трамблере может не запускаться ДВС. Могут застучать пальцы поршней двигателя в процессе набирания скорости, автомобиль потерять в динамике, расход горючего увеличится. Если все эти симптомы или несколько из них возникают одновременно — сомнений в неисправности распределителя практически не остается.

Безусловно, чтобы научиться ремонтировать трамблер, надо в первую очередь уметь его снимать и устанавливать на место.

Вакуум и его неисправности

Вот какой инструкции рекомендуется придерживаться:

1. Диагностировать искрообразование: есть или нет. Как правило, делается это в темноте. При нарушениях изоляции утечка тока сразу же просматривается. Крышка должна быть полностью сухая и чистая, без следов масла и т. д.
2. Обязательно следует проверить целостность контактов. В крышке имеются клеммы, которые не должны выниматься легко (хотя бы нужно легкое усилие).
3. Осуществив проверочные мероприятия, надо обесточить АКБ, скинув минусовой провод.
4. От распределителя теперь следует отсоединить бронепровода и вакуум.
5. Снять трос из привода дроссельных заслонок. Снять также кронштейн, фиксирующий провода, вместе с проводами/шпильками. Кронштейн держится на гайке-фиксаторе, которую следует выкрутить.
6. Особые метки наносятся в обязательном порядке на корпус, приводы добавочных устройств и крышку. Делается это для того чтобы при дальнейшей установке механизма сохранить начальный момент зажигания.
7. Теперь остается только вынуть крепежный элемент разъема, к которому фиксируется жгут проводов.
8. Затем снять заглушку картера сцепления, прокрутить коленвал и выставить ВМТ.
9. Все – трамблер можно снимать.

Каждый из проводов распределителя бывает установлен в определенной последовательности. Штатно обозначается только первый провод, а остальные следует устанавливать самостоятельно.

Как устроен трамблер и как он работает

В состав этого механизма входит множество компонентов различного назначения. Основными среди них являются следующие:

• ротор — обеспечивает сцепление с вращающимися шестернями распредвала;
• прерыватель — модуль с кулачковой муфтой, которая соединяется специальными контактами с центробежной муфтой;
• катушка зажигания, снабженная двойной обмоткой;
• вращающийся одновременно с валом бегунок, расположенный на крышке трамблера и передающий напряжение на свечу;
• крышка, через которую токоведущие провода отходят к свечам;
• регулятор вакуумного типа, обеспечивающий работу функции опережения зажигания;
• оснащение бесконтактного типа — используется на наиболее современных моделях трамблеров.

Кроме того, многие устройства снабжаются октан-корректором, который изменяет режим работы трамблера в соответствии с качеством бензина.

Принцип работы трамблера в зависимости от конкретной модели автомобиля может иметь индивидуальные особенности. Однако общая специфика действия этого элемента во всех моделях двигателей практически одинаково.При проворачивании коленвала поршни воздействуют на кулачок трамблера, в результате чего размыкаются его контакты. Это приводит к возникновению высокого напряжения, которое через специальный бегунок передается на ту или иную свечу. Данный процесс во время работы двигателя непрерывно повторяется, изменяются только свечи, на которые подается напряжение.

Четкая взаимосвязь с коленвалом и поршнями обеспечивает высокую точность работы трамблера, что, в свою очередь, повышает эффективность функционирования всего двигателя автомобиля.

Как проверить трамблер

Для выявления различных видов неполадок в работе трамблера проводятся те или иные диагностические процедуры — причем многие из них можно выполнить и самостоятельно:

• при подозрении на неполадки с крышкой ее достаточно осмотреть при хорошем освещении на предмет механических повреждений, стертых контактов, следов конденсата или воды. Чтобы диагностика была максимально точной, рекомендуется снять крышку трамблера и очистить ее внутреннюю и внешнюю поверхности. Особенно внимательно нужно проверить внутреннюю часть: осмотрите контакты на наличие графитовой пыли, а также графитовый стержень. Клеммы не должны быть обуглены, кнопка бегунка должна быть в рабочем состоянии. При обнаружении любого повреждения следует как можно скорее заменить деталь;
• для проверки вакуумного регулятора его придется разобрать — диафрагма устройства скрыта под защитным кожухом. После разбора осмотрите ее на наличие повреждений и следов грязи;
• проверка конденсатора выполняется мультиметром в режиме не более 20 микрофорат. При отклонении его показаний от заводских следует заменить конденсатор;
• неисправности ротора трамблера диагностируются следующим образом: снимите крышку трамблера и поднесите к его бегунку центральный кабель катушки зажигания — появление искры будет свидетельствовать о пробитом роторе.

Для более точной диагностики и последующего ремонта трамблера вашего автомобиля рекомендуется обращаться к квалифицированным мастерам.

Что такое трамблер

Трамблер – это прерыватель-распределитель зажигания в системе зажигания бензинового двигателя, который отвечает за искрообразование. Как правило, данное решение встречается на двигателях с карбюратором, которые не имеют электронного управления впрыском и зажиганием.

Основная задача трамблера сводится к подаче напряжения на ВВ-провода свечей зажигания в тот момент, когда поршень в цилиндре полностью сжал топливно-воздушную смесь (завершен такт сжатия)

При этом важно, чтобы поджиг топливно-воздушной смеси в цилиндрах был реализован своевременно для максимальной отдачи энергии топливного заряда на поршень и полноценного сгорания топлива

В свою очередь, трамблер выполняет следующие функции:

• отвечает за искрообразование на свечах;
• замыкает и размыкает контакты прерывателя;
• распределяет напряжение на нужную свечу;
• накапливает энергию в бобине;
• изменяет момент искрообразования (с учетом режима работы мотора).

Установлен трамблер в подкапотном пространстве, находится в непосредственной близости к ГБЦ. При помощи высоковольтных бронепроводов трамблер соединен с катушкой зажигания и свечами зажигания. Также есть низковольтный провод трамблера, подключенный к бобине. В целом решение простое и надежное, однако, в процессе эксплуатации автомобиля нужно учитывать отдельные нюансы.

Замена

Как можно заменить трамблер своего автомобиля самостоятельно и возможно ли это? Да, это действительно можно сделать даже в условиях гаража. Чтобы осуществить демонтаж такой детали, потребуется снять минусовую клемму с АКБ. Теперь нужно полностью убрать высоковольтные проводки, ведущие к крышке, отключить от вакуумного корректора шланг. Затем снять кронштейн, аккуратно поддерживая все провода.

Заметьте что установка нового трамблерчика осуществляется в определенном положении. Так например в вазовской девятке, она возможна лишь в одном роторном положении, что безусловно существенно облегчает весь процесс. И никакие пометки не нужны, это банальный миф, который придумывают себе владельцы машин.

Другими словами установка заключается всего лишь в помещении новой детали на законное штатное место. Конечно же все гаечки нужно хорошенько подтянуть, чтобы обеспечить должную фиксацию к движку. Вот и вся замена.
