Передняя подвеска ВАЗ-2110: устройство и конструкция

Для чего нужна подвеска и какая на ней лежит ответственность, каждый знает ещё с автошколы, если не со школы

Поэтому заострять внимание на общих сентенциях не станем, а сразу перейдём к делу

ВАЗ-2110 получил в наследство от восьмёрки и девятки подвеску МакФерсон, разработанную ещё в 70-х годах прошлого века и испытанную на опытных ВАЗ-2108.

Конечно, коррективы в конструкцию вносились и сегодня она выглядит так:

Схема подвески.

Как видно из схемы, ничего сложного в конструкции нет, нет и ничего лишнего. Спартанская подвеска десятого семейства относится к типу независимых подвесок с гидравлическими амортизационными стойками, витыми пружинами 7 на нижних (23) поперечных рычагах. Правый и левый рычаги шарнирно, с помощью сайлентблоков, соединены стабилизатором поперечной устойчивости. Стабилизатор необходим для сохранения устойчивости автомобиля в поворотах и при активном маневрировании. Он представляет собой штангу из пружинистой стали с изгибом для глушителя.

Передняя стойка

Самый важный, дорогой и требующий постоянного ухода узел — передняя амортизаторная стойка (16).

Где-то тут спряталась стойка подвески!

В нижней части стойка крепится к поворотному кулаку 19 с помощью двух болтов, один из которых (18) эксцентриковый. Поворотом этого болта, отпустив гайку 17, регулируют угол развала передних колес. Передняя пружина опирается на опорную чашку 6 снизу и на верхнюю опорную чашку 10. Для предотвращения пробоя подвески на штоке амортизатора установлен демпфер сжатия 9.

Сама же стойка сверху упирается чашку 12, которая выполнена в сборе с поворотным подшипником 11. Верхняя опора — это отдельный узел, она фиксируется к брызговику кузова с помощью трёх самоконтрящихся гаек. Опора имеет некоторую эластичность для того, чтобы поглощать высокочастотные колебания и не передавать их на кузов, а свободный поворот вокруг своей оси стойке и переднему управляемому колесу обеспечивает верхний подшипник 11 и нижняя шаровая опора 1.

Передние стойки масляные, разборные.

Пружины передней подвески.

Опоры передних стоек.

Амортизаторы передних стоек и защитные чехлы.

Рабочий амортизатор установлен в корпусе стойки. При необходимости или при выборе амортизатора другого типа (газовый, газо-масляный), всегда есть возможность вынуть его из корпуса стойки, отремонтировать или заменить. При этом нужно учитывать, что восьмерочный амортизатор не подходит на десятку, поскольку на 2110 корпус стойки короче, хотя конструкция выглядит идентично.

Шаровая опора и нижний рычаг

Именно шаровая опора принимает на себя все нагрузки — тормозные, разгонные, продольные и поперечные, а кроме того, она является нижней точкой опоры поворотного кулака.

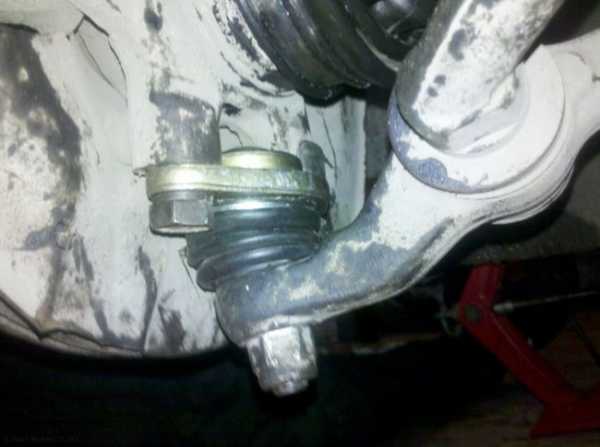

Узел крепления шаровой опоры.

Опора 1 фиксируется на нижнем рычаге с помощью трёх глухих болтов. Разбирая этот узел, нужно быть предельно аккуратным, поскольку отверстия в поворотном кулаке для болтов крепления опоры не сквозные и при неаккуратном обращении можно запросто сорвать головки или сломать тело болта. Если это произойдёт, придётся высверливать остатки болта или же менять поворотный кулак. Это трудоёмкая и дорогая работа.

Шаровая опора с чехлом.

Нижний рычаг подвески с сайлентблоками.

Растяжки

Для предотвращения залома нижнего рычага и снятия с него тормозных и разгонных нагрузок, к нему закреплены растяжки, второй конец которых зафиксирован через сайлентблок к балке передней подвески.

Передняя подвеска ВАЗ-2110.

Растяжки выполняют ещё одну важную функцию: с их помощью регулируют угол продольного наклона поворотной оси. Этот угол сильно влияет на устойчивость автомобиля и на его поведение при маневрировании. Регулировка проводится шайбами, установленными на обоих концах растяжки.

Поворотный кулак

Не менее важная деталь — поворотный кулак.

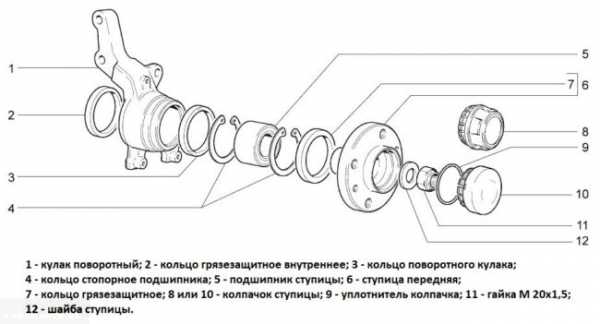

Узел поворотного кулака и ступицы.

Именно он отвечает за сохранность и фиксацию ступичного подшипника. В кулаке подшипник удерживается с помощью двух стопорных колец. Тип подшипника — радиально-упорный, двухрядный. Он не требует регулировки весь период эксплуатации.

Во внутреннюю обойму запрессована сама ступица, а фиксируется она гайкой, причём справа и слева гайки одинаковые, имеют правую резьбу.

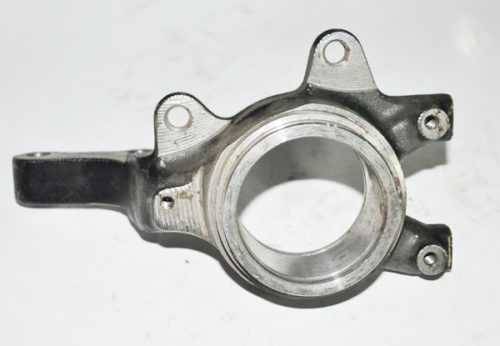

Поворотный кулак.

Подшипник ступицы.

Выводы

Вкратце, так устроена подвеска ВАЗ-2110. Мы рассмотрели только основные элементы конструкции, но суть понятна — ремонт и обслуживание передней подвески десятки совсем не сложная процедура, главное, знать её устройство и своевременно выявлять и устранять неисправности. Берегите подвеску и пусть у вас под колёсами будут только ровные дороги!

Устройство и назначение передней подвески ВАЗ 2110

Рассмотрим, как устроена передняя подвеска ВАЗ 2110, насколько она соответствует современным стандартам, выполнение каких функций обеспечивает, и какого внимания к себе требует.

Назначение

Прежде всего, она предназначена для крепления колес, а также призвана обеспечивать амортизацию всего переда автомобиля, его устойчивости на дороге во время езды, возможность ряда регулировок колес, а именно — по оси поворота (углу ее продольного наклона) схождению, развалу.

Схема передней подвески ВАЗ 2110 в сборе

Главные узлы

Поговорим про ее устройство.

Самый главный элемент передней подвески — ее стойка (гидравлическая телескопическая) – незаменимая в деле амортизации, то есть – обеспечения комфортной езды, без особой тряски (насколько это вообще возможно) по кочкам и ухабам наших дорог. Именно благодаря стойке, а вернее – ее поворотному кулаку с верхним болтом, оснащенным эксцентриковыми шайбой и пояском, обеспечивается возможность изменять развал колеса.

Телескопическая стойка передней подвески ВАЗ 2110

На стойке устанавливаются:

Специальная пружина;
Буфер, ограничивающий ход сжатия, изготовленный из полиуретана;
Верхняя опора. Ее устройство таково: она прикреплена к стойке, к которой крепится брызговик самоконтрящимися гайками. Поэтому, если вы будете производить ремонт своими руками, не упустите этот момент – нельзя использовать обычные гайки;
Подшипник, дающий возможность для поворачивания стойки совместно с колесами;
Амортизатор, в котором для лучшей работы установлены пружина и плунжер.

Шаровая опора объединяет нижние части: поворотный кулак и рычаг. Продольные растяжки, нижние рычаги, опоры, которые имеет поперечина, между собой соединяют резинометаллические шарниры. С помощью специальных шайб становится возможной регулировка продольного наклона оси поворота. Радиально-упорный, не регулируемый подшипник крепит ступицы колес.

Шаровая опора ВАЗ 2110

Поперечина – это штанга, с которой соединены нижние рычаги. Посредине она прикреплена к кузову, в чем ей помогают резиновые подушки.Такое, вкратце, устройство передней подвески. А сейчас рассмотрим возможные неисправности, которые можно в одних случаях – устранить своими руками, в других – лучше обратиться к специалистам.

Поперечина ВАЗ 2110

Стук

Если во время движения вы слышите стук в передней подвеске, то главными причинами могут быть:

Неисправности в стойке;
Ослабли болты, возможно, износились растяжки или подушки, которыми снабжена поперечина;
Ослабло крепление к кузову;
Разрушились резиновые части, при этом стук имеет явно выраженный «металлический» звук;
Стучит «обмякшая», а то и сломанная пружина;
Износ шарниров;
Стук из-за дисбаланса колес.

В принципе, в любом из перечисленных случаев может помочь ремонт передней подвески ВАЗ 2110, выполненный своими руками, в ходе которого нужно заменить изношенную деталь или (в последнем варианте причин, по которым слышится стук) — отбалансировать колесо.

Тяга автомобиля в сторону

Автомобиль «уводит» в сторону при движении прямо. Среди причин такой неисправности могут быть:

Каждая пружина имеет собственную степень сжатия. В таком случае пружина, потерявшая упругость, должна быть заменена;
В шинах различное давление. Проверяем и исправляем;
Разрушен резиновый элемент у одной из опор стоек. При этом также слышится характерный стук во время движения. Проблема решается заменой этого элемента;
Нарушены углы установки колес. С этой неисправностью может быть связан повышенный износ шин. Если сами не справитесь, лучше поручить это дело специалистам.

Износ шин

Это может быть связано как с неправильной ездой (лихие разгоны, торможения, превышение допустимой нагрузки машины), так и с другими причинами:

нарушениями углов установки колес;
большим износом шарниров;
дисбалансом колес.

Проверка подвески

Зная значение и устройство подвески, вы сможете при каждом осмотре машины на яме (эстакаде) и техобслуживании проверять ее состоянии

Обязательно проверяйте состояние всех резиновых и резинометаллических деталей, а также шарового шарнира каждого колеса. Помните: вовремя замеченная и устраненная неисправность – значительно меньшее зло, чем ремонт тогда, когда уже все разваливается.

Доработка подвески

Многие владельцы ВАЗ 2110, не считают заводскую подвеску идеальной, и делают ее тюнинг, для улучшения устойчивости и управляемости на дороге.

Схема стабилизатора поперечной устойчивости на ВАЗ-2112

Стабилизатор – деталь важная, но можно ездить без неё. Отсутствие стабилизатора не является поводом для снятия авто с эксплуатации.

Штанга стабилизатора и тяги

Узел состоит из штанги и двух тяг. Артикулы:

2110-2906050 – тяга или стойка;
2110-2906010 – узел в сборе;
10516870 – пружинистая шайба;
2110-2906040 – подушка;
10519601 – шайба;
2108-2906042 – кронштейн;
2110-2906016 – штанга;
2110-2906078 – верхняя втулка тяги;
15971321 – винт М10;
12164711 – гайка M10;
16104111 – самоконтрящаяся гайка M8;
2108-2906079 – нижняя втулка тяги.

Чтобы избавиться от стабилизатора, удаляют детали, приведённые в списке.

Рычаги передней подвески ВАЗ 2110-2112

Когда после трудового дня вы садитесь за руль, чтобы прокатиться с ветерком по ровной глади, важным условием надёжного вождения будет полный контроль над транспортом

Удовольствие от вождения будет не полным при нестабильной работе одной важной системы в авто, помогающей в достижении этой цели — подвески. Правильно настроенная система подвески предоставит немного приятных впечатлений от поездки, а основным компонентом этой системы заслуженно признаны рычаги подвески

Самые первые рычаги подвески производили из дешёвой штампованной стали. Их основным недостатком является ржавчина. При нахождении во влажной среде ржавчина ничего не оставляла от изделия. К тому же, с ржавчиной довольно проблематично производить замену втулок и шаровых опор.

Литые рычаги популярны на современных средствах, особенно грузовых и внедорожниках. Они очень крепкие и способны противостоять суровым условиям лучше штампованных рычагов.

На протяжении многих лет, рычаги эволюционировали: от скромных штампованных стальных изделий выросли до литых алюминиевых частей, которые прочнее и легче. Вылитые под давлением из алюминия, изделия совсем не подвержены коррозии, но так как алюминий мягкий металл, рычаги не предназначены для работы в суровых условиях.

Размещён рычаг между рамой и шаровой опорой колеса, по форме он напоминает букву «А» с двумя шарнирными точками, прикреплёнными к раме с одной стороны, и «острым» концом к поворотному кулаку колеса. Главное предназначение рычага: поддержка и помощь с управляемостью авто. В самых основных чертах, рычаг обеспечивает движение подвески вверх и вниз, первым берёт на себя нагрузку крутящего момента колеса, проявляющуюся в результате торможения авто средства. Если автолюбитель уверен в состоянии рычага подвески, он может быть уверен и в хорошей управляемости транспорта. Изношенный рычаг приведёт к значительному снижению качества и безопасности езды.

Достойное состояние рычага — залог точного и чёткого рулевого управления, позволяя автомобилю двигаться прямо, без рысканья носом. Дефект рычага подвески способен привести к потере управления и плохой устойчивости транспорта при поворотах. Чтобы вернуть былую уверенность следует избавиться от дефектного рычага.

Новый рычаг для ВАЗ 2110, 2111, 2112 должен соответствовать типу системы подвески, используемой в автомобиле, и конструкции рычага подвески, соответствующей спецификации и требованиям транспорта. Для данного изделия необходимо выбирать только высококачественный материал при наличии сертификатов, соответствующих отраслевым стандартам.

Поломка детали подвески возможна:

из-за повреждённых втулок;
повреждённых шаровых шарниров;
механического износа подвески от удара;
неправильной буксировки.

Независимо от причины, дефектная деталь приведёт к плохой управляемости и потере контроля. Замена рычага представляет не лёгкую, но выполнимую работу среднего уровня сложности. Застопориться можно только при снятии шарового шарнира. В случае отличного состояния самого шарнира работа может потребовать специального съёмного инструмента. В паре с передней подвеской Макферсон нижние рычаги — единственный тип опоры, используемой в подвеске. Верхний рычаг управления не требуется, поскольку его место занимает стойка. Для задней части автомобиля чаще всего используются четыре рычага с резиновыми втулками на каждом конце.

При прохождении технического осмотра необходимо производить контроль развал-схождения для надлежащего сцепления с дорогой и равномерного износа шин.

Различные транспортные средства имеют различные степени сложности монтажа узловых деталей. В большинстве случаев замена всего узла рычага подвески ВАЗ 2110, 2111, 2112 гораздо проще, чем замена одного шарового шарнира или набора втулок рычагов. Без правильных инструментов, замена втулки энерго затратное дело. Для неторопливых тридцати минут работы потребуется хорошая рабочая сила для сжатия пружин и специальный инструмент. При выполнении работ по замене в первый раз рекомендуется следовать пунктам инструкции по эксплуатации.

Общие причины замены рычагов на ВАЗ 2110, 2111, 2112:

шум при движении и поворотах автомобиля;
стук со стороны колеса;
вибрация руля;
износ шин.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Ремонт передней подвески ВАЗ 2110 своими руками Подробная инструкция

В процессе эксплуатации автомобиля, наибольшую нагрузку принимает на себя его подвеска. От того, в каком техническом состоянии она находится, зависит не только безопасность, но и комфорт движения. Сегодня мы попробуем разобраться с тем, как провести ремонт передней подвески ВАЗ 2110 в домашних условиях.

Ремонт подвески своими руками

Стоит заметить, что большая часть ремонтных работ может быть выполнена своими силами, без привлечения дорогостоящих специалистов и пользования услугами сервисных центров или СТО. Итак, в первую очередь необходимо поставить машину на ручной тормоз и зафиксировать колёса противооткатными колодками. Весь процесс ремонта можно условно разделить на несколько этапов. Подробно разберём каждый из них:

Ремонт шаровых опор – снимают колесо и очищают элементы подвески от скопившейся грязи. С помощью домкрата слегка приподнимают переднюю часть автомобиля. Отворачивают гайку пальца верхней шаровой опоры и выпрессовывают палец из поворотного кулака. После его выхода, снимают крепление шаровой опоры и извлекают её из верхнего рычага вместе с защитным кожухом. Устанавливают новое устройство и проводят его сборку в обратной очерёдности. Нижняя опора меняется аналогичным образом; Рычаги передней подвески – работу начинают со снятия верхнего элемента, для чего из шаровой опоры выпрессовывают палец поворотного кулака. Снимают болт кронштейна с бампера и откручивают крепёжные гайки с оси, после чего извлекают её, а сам рычаг снимают с авто. Посредством специального съёмника извлекают повреждённые сайлентблоки и устанавливают на их место новые. Сборку проводят в обратном порядке. Нижний элемент снимать не обязательно, достаточно лишь открутить гайки на его оси и с помощью съёмника вынуть шарниры на резинометаллической основе, поставить на их место новые и затянуть гайки. Снятие проводят только лишь в случае повреждения детали, что, впрочем, встречается достаточно редко;

Амортизатор – для замены данного компонента откручивают крепёжную гайку, расположенную на его штоке. Снимают с него все установленные шайбы и верхнюю резиновую подушку. Откручивают нижний кронштейн амортизатора, который соединяет его с нижним рычагом. Извлекают сломанную деталь через технологическое отверстие. Снимают крепёжный кронштейн и устанавливают новый амортизатор. Сборку выполняют в обратной очерёдности

Важно помнить, что даже если сломался один амортизатор, замене подлежат оба;

Пружина – в первую очередь снимают амортизатор и отсоединяют стабилизатор устойчивости от рычага. Ослабляют крепёжные гайки на нижней оси, слегка поджимают домкратом нижний рычаг и при помощи подъёмника извлекают из него палец шаровой опоры. Опускают домкрат, слегка ослабляя пружину, и посредством лопатки вынимают её из опорной чашки расположенной снизу. Сжимают новую пружину с помощью специальных стяжек и ставят её на место. Используя домкрат, слегка поджимают нижний рычаг вверх и вставляют в поворотный кулак шаровую опору. Фиксируют её и после этого убирают с пружины фиксаторы. Оставшиеся части подвески собирают в порядке, обратном тому в котором они были демонтированы.

Вместо послесловия

В целом, стоит признать, что самостоятельный ремонт передней подвески на автомобилях ВАЗ 2110 особой сложностью не отличается. Впрочем, он способен вызывать определённые трудности, поэтому рекомендуем вам соблюдать все описанные выше рекомендации. Будьте внимательны и всё у вас обязательно получится.

https://youtube.com/watch?v=LSNKdM8JxEo

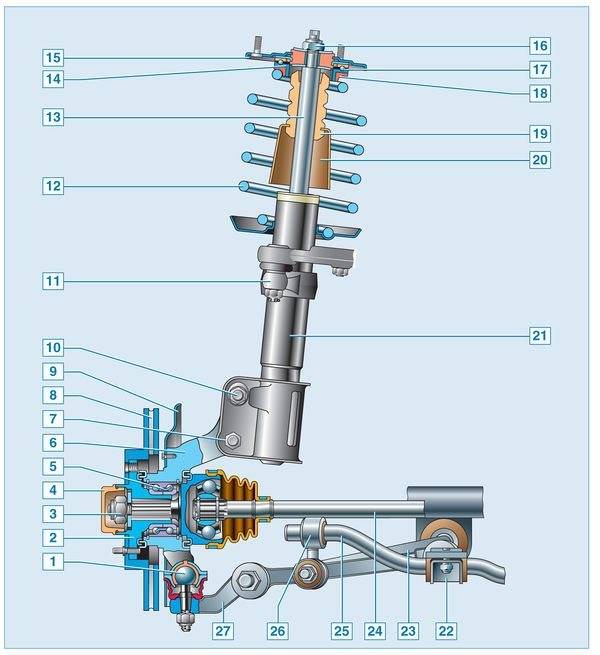

1 – шаровая опора, 2 – ступица, 3 – тормозной диск, 4 – защитный кожух, 5 – поворотный рычаг, 6 – нижняя опорная чашка, 7 – пружина подвески, 8 – защитный чехол телескопической стойки, 9 – буфер сжатия, 10 – верхняя опорная чашка, 11 – подшипник верхней опоры, 12 – верхняя опора стойки, 13 – гайка штока, 14 – шток, 15 – опора буфера сжатия, 16 – телескопическая стойка, 17 – гайка, 18 – эксцентриковый болт, 9 – поворотный кулак, 20 – вал привода переднего колеса, 21 – защитный чехол шарнира, 22 – наружный шарнир вала, 23 – нижний рычаг
