В общем, так как обзор назад при парковке можно отнести к категории безопасность, решил написать отчет здесь. Всем владельцам Патриотов знакома большая мертвая зона сзади, не просматриваемая в зеркала, да и запаска еще больше обзор загораживает

Год уже езжу, но никак не могу обрести чувство габаритов, один раз возле магазина капот пузотерке японского производства отрихтовал, которая имела неосторожность подкрасться ближе 50 сантиметров сзади. Поэтому решил проблему исправить кардинально, установкой камеры заднего вида

Кратко о выборе места установки камеры. Многие ставят камеры снаружи, для многихнекоторых иномарок выпускаются модели, устанавливаемые за место штатного фонаря подсветки номерного знака, т.е. снаружи, на бампере. Для себя решил, что этот вариант не подойдет, вот по каким причинам: Во-первых, низкая вандалозащищенность, если не снять для использования, так просто вырвать с корнями, любителей много будет. Во-вторых, грязь. Конечно можно ее стереть, но так как грязь у нас на севере всегда замешана на песке, оптика очень быстро станет мутной. Поэтому решил ставить камеру внутрь салона, на заднее стекло. Отсюда еще вывод, камеру с инфракрасной подсветкой ставить нельзя, от стекла появиться сильная засветка, будет один сплошной блик.

Так как выбор у нас в магазинах не большой, купил камеру SUPRA SRW-10C, из всех (трех) моделей выбор пал на нее из-за самого большого угла обзора — 150 градусов. Опытным путем подобрал место для установки, сбоку от повторителя стоп сигнала, немного наклонена вниз. Опять-же по причине верхнего места расположения камеры, скорее всего бесполезны модели с разметкой, выводимой на монитор, она будет искажена.

Сделал из листовой стали кронштейн, покрасил в черный цвет, вот что получилось:

Закрепил на двух болтах, удерживающих повторитель. Пришлось еще подрезать пластиковую заглушку.

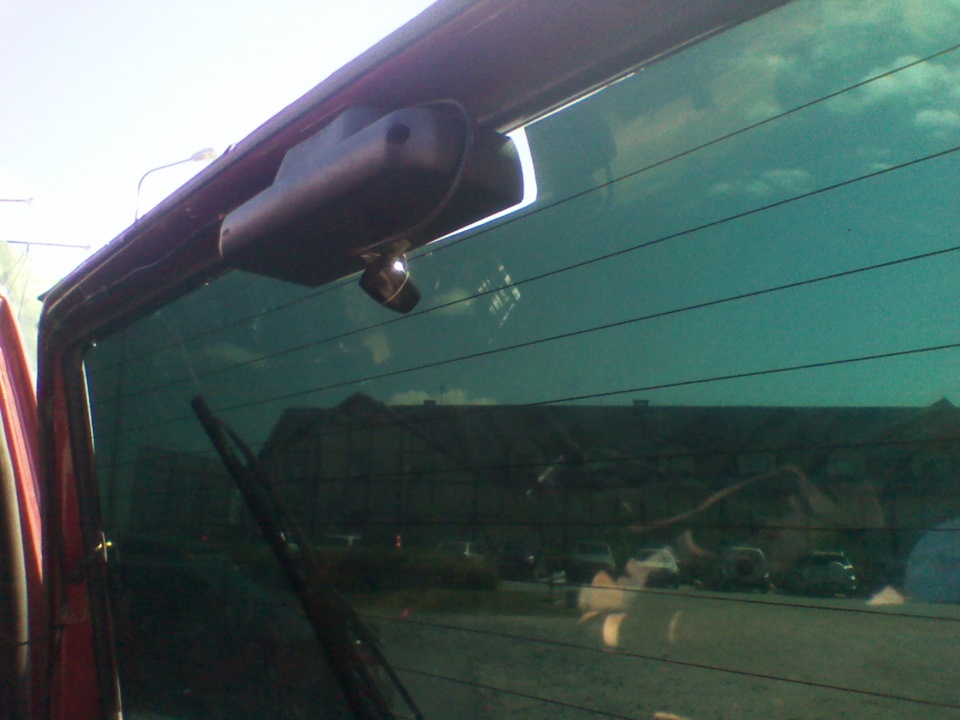

Вот как это видно снаружи, т.е., если не приглядываться, то почти и не видно:

Провода от камеры провел под резинкой стекла, потом завел под обшивку задней двери. Самое трудное, оказалось провести провода через гофру между кузовом и дверью, все разъемы пришлось срезать, ну да ладно, припаять и потом можно. От камеры провод с видеосигналом провел под потолочной обивкой, оказалось не сложно, пришлось только демонтировать накладки передней и задней стоек, верхние поручни. Питание пока подключил напрямую к лампе заднего хода, но в планах дополнительно сделать принудительное включение еще от тумблера. Пока за неимением монитора, все опробовал на ноутбуке с TV-тюнером. Почему-то в нем изображение с композитного входа черно-белое, хотя на самом деле камера цветная. Вот как выглядит изображение:

Теперь о выборе монитора. Опять-же, из-за любителей чужого добра, решил отказаться от телевизоров, мониторов, GPS-навигаторов с AV-входом, устройств, устанавливаемых на панели. Пока выбрал и заказал зеркало заднего вида с LCD 4.3″ монитором PLV-MIR-43, вариант, прикрепляемый на штатное зеркало защелками.

Пока-же немного покатался с ноутбуком . Сразу скажу, польза есть, в зеркало видна земля на расстоянии примерно полметра от заднего колеса, т.е. препятствие в виде ребенка, животного, и уж тем более машины видно однозначно. Еще не совсем определился с углом обзора по горизонтали, надо провести опыт с помощником. Пытался подъезжать к стене, но пока еще не могу точно определить расстояние, думаю, привычку вырабатывать придется.

Как пришлют зеркало с монитором, поставлю и продолжу отчет об установке и подключении.

Источник статьи: http://forum.uazbuka.ru/showthread.php?t=82021

Проблемы с камерой заднего вида

Сообщение struder84 » Пт мар 25, 2016 08:44

Сообщение Андрей4х4 » Вс мар 27, 2016 20:39

Сообщение Cher61 » Пн мар 28, 2016 01:09

Сообщение struder84 » Пн мар 28, 2016 04:16

Сообщение Cher61 » Пн мар 28, 2016 19:00

Сообщение КольКолич » Пн янв 09, 2017 20:38

Сообщение Cher61 » Вт янв 10, 2017 00:16

Сообщение k.radion2012 » Пт дек 27, 2019 11:04

Сообщение Зверь » Вт фев 02, 2021 10:52

Сообщение siffok » Чт фев 04, 2021 14:24

Сообщение Зверь » Пт фев 05, 2021 10:22

Отказ от ответственности

Мнения и комментарии, размещенные во всех форумах являются личными и не обязательно отражают мнение администрации, за исключением официальных сообщений администрации Клуба Клуб УАЗ Патриот.

Администрация Клуб УАЗ Патриот не несет ответственности за любые действия, советы и сообщения пользователей и гостей Клуб УАЗ Патриот, которые могут принести ущерб или убытки другим пользователям Клуб УАЗ Патриот.

Кроме этого, Администрация Клуб УАЗ Патриот не может быть связана и нести ответственность за материалы и содержимое других сайтов, на которые размещены ссылки с Клуб УАЗ Патриот.

Источник

Виды камер для автомобилей

Благодаря наличию камеры заднего вида на автомобиле, отпадает необходимость вращения головой, когда необходимо двигаться задним ходом или парковаться. Теперь не нужно лишней суеты, ведь достаточно при этом смотреть на монитор и двигаться задним ходом. Но, что же представляет собой данная конструкция?

Камера представляет собой обычную матрицу с линзой, сигнал от которой выводится на монитор, располагающийся в салоне автомобиля. Передача сигнала на первых моделях камер осуществлялась по проводам, но сейчас имеются варианты беспроводных устройств. Сигнал передается от устройства к приемнику или дисплею с помощью радиоволн, что облегчает монтаж изделия. Только у такого устройства имеется один минус – это высокая стоимость, превышающая цену проводной камеры в 2-3 раза. Потому больше водителей оснащают свои автомобили современными приспособлениями заднего вида проводного типа.

Прежде чем поспешить в автомагазин за приобретением такого девайса, следует знать, на что необходимо уделить внимание:

Способ крепления. Для начала следует определиться, куда будет крепиться данный девайс. Зачастую крепятся изделия возле номерного знака к двери или же к бамперу.

Конструкция девайса. Конструкция устройства должна быть из стали, так как пластиковый материал довольно легко повредить. Крепление должно быть надежным, в противном случае любой воришка сможет снять девайс без лишних проблем.
Качество матрицы. Ведь от разрешения зависит качество получаемой картинки на мониторе. Поэтому, как минимум камера должна иметь 2-3 мегапикселя.
Наличие ночного режима. Очень часто движение задним ходом вызывает проблему, так как практически ничего не видно

Камера с ночным режимом в этом случае сможет вас выручить, поэтому обратите внимание на такую деталь.
Водонепроницаемость. Также немаловажный фактор, так как функционирование за бортом автомобиля такого изделия, предусматривает воздействие на него негативных факторов

Если же планируется установка девайса на дверь в салоне, то наличие такого свойства не является обязательным.

По стоимости такого рода девайс в среднем, обойдется в районе 5-10 тысяч рублей вместе с дисплеем, на который выводится непосредственно картинка

Уделим внимание процессу установки камеры заднего вида на УАЗ Патриот

Антивандальная установка

Монтаж изделия

Установка элемента с заводским креплением не вызывает особых сложностей. Ведь все что потребуется – это просверлить отверстия и закрепить девайс. После чего уложить кабель под обивку, проложив его к дисплею на панели. Но мы рассмотрим другой вариант монтажа камеры заднего вида – обычное устройство, которое разместим за стеклом двери Патриота.

Итак, обычная камера не имеет никакого крепления, поэтому первым делом приступаем к изготовлению кронштейна. Для этого потребуется взять стальную пластину длиной около 15-20 см и шириной 2-3 см. С одной стороны необходимо закрепить камеру, а с другой – сделать отверстия для крепления пластины. Ниже на фото представлен пример такой стальной пластины, которая служит кронштейном для закрепления девайса.

После того, как изделие готово, приступаем к его монтажу на двери. Крепится пластина с помощью двух болтовых соединений, обычно в месте расположения повторителя стопов. Ниже на фото представлено, как будет выглядеть установленный девайс на заднем стекле.

На этом самостоятельное изготовление кронштейна и установка обычной линзы на заднюю дверь внедорожника закончена. Плюсом такого расположения является то, что изделие имеет большой угол обзора, а также она спрятана от сторонних глаз и рук.

Подводя итог, следует отметить, что для такого объемного автомобиля, наличие камеры заднего вида вовсе не является роскошью. Таким образом, водитель беспокоится о своей безопасности, а также целостности своего автомобиля.

Проверка и настройка

Для проверки подключите АКБ, включите зажигание.
Активируйте заднюю скорость.
В том случае, если на дисплее появилось изображение с фоном заднего вида авто, процесс подключения можно считать законченным. Можно собирать обивку салона.
При необходимости можно произвести регулировку объектива.

Подробная инструкция представлена на видео ниже (автор видео — Всяко разно из Китая).

Полы в бане как сделать чтобы не дуло
Как сделать перегородки на окнах в скандинавском стиле
Установка водонагревателя в бане своими руками пошаговое
Установка котла конорд своими руками
Как сделать потолок возле лестницы

Инструкция по настройке камеры заднего вида

Важно знать

Согласно инструкции, основная задача при настройке – регулировка линий парковки, которые камера должна показывать в первую очередь.

Алгоритм действий:

Берется стандартный брусок из дерева. Желательно, чтобы длина изделия составила 2 метра, а его ширина – 2-3 см.
Подкладывается заготовка на расстоянии около 1 метра от центральной части заднего бампера

Важно, чтобы края деревянного бруса выходили за борта транспортного средства примерно на одинаковое расстояние.
Затем водитель садится в салон и входит в сервисное меню настроек камеры. В некоторых авто придется выполнить дополнительные действия, например, активировать и отключить габаритные фонари.
Выбирается марка транспортного средства.
После включения устройства подкручивается руль: сначала до упора вправо, а затем – влево.
Нажимается кнопка «Далее», на экране устройства появится автоматический прямоугольный контур

Кнопки используются для перемещения изображения бруска в центральную часть экрана. Затем выбранное действие следует подтвердить.

При отсутствии деревянного бруска можно сделать так:

Придется использовать три точки, которые замеряются от верхней кромки заднего бампера. Каждый из элементов имеет шаг в 10 см, соответственно, первая точка – 10 см, вторая – 20 см, третья – 30 см.
От каждой точки нужно установить дальность видимости камеры с шагом 30 см.
В итоге первая точка имеет дальность 30 см, вторая – 60 см, а третья – 90 см. С учетом этой шкалы можно правильно высчитать расстояние до препятствия.

Секреты регулировки

Установив прибор, предстоит его настроить. Задача хозяина автомобиля — выполнить настройку парковочных линий. Для этого понадобится брусок длиной около двух метров. От заднего бампера до бруска должно быть расстояние один метр. Краями брусок должен выступать за борта автомобиля на равном расстоянии. Дальше необходимо сесть за руль, включить и выключить габаритные фонари. Дальнейшим шагом будет вход в меню и выбор своей марки устройства.

После этого нужно задействовать клавиши регулирования: нужно добиться расположения бруска точно по центру на дисплее. Завершается работа подтверждением. Новая разборка потребует обновления настроек и проделывания этих же манипуляций. Кто из производителей занимает почетные места в рейтингах популярности?

Монтируем камеру заднего вида

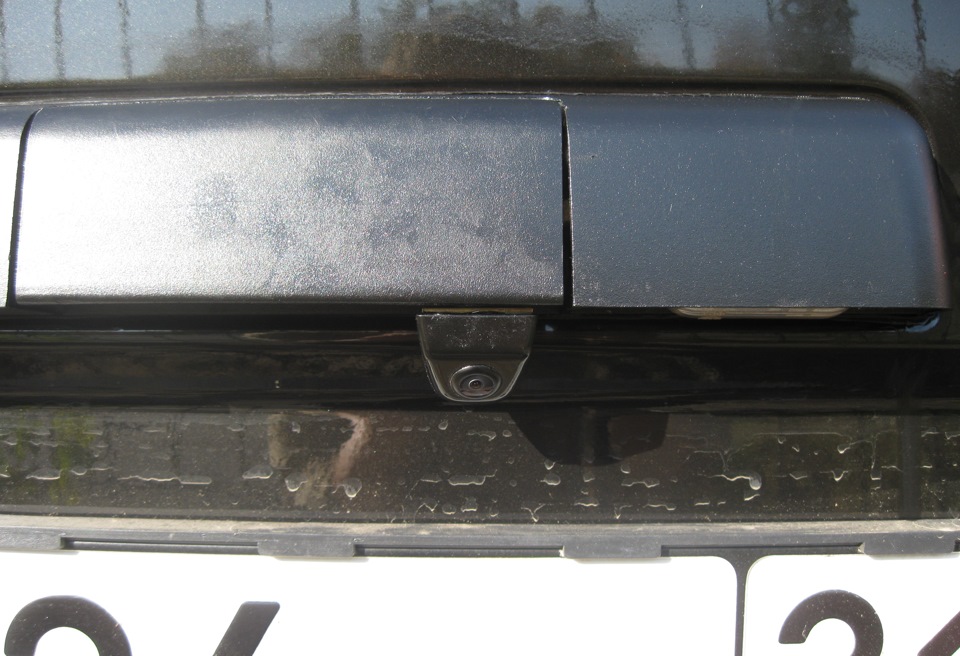

Сразу скажем, что процедура довольно простая и не требует замысловатых действий или применения спец-инструмента.

Сначала понадобится просверлить отверстия для крепления устройства. Крепеж поставляется в комплекте с камерой.
После того как девайс закреплен, приступаем к прокладке кабеля под обивкой UAZ Patriot непосредственно до места расположения монитора.

Теперь рассмотрим второй вариант монтажа обычного устройства, которое предполагается расположить за стеклом задней двери UAZ Patriot. Заметим, что обычная камера не оснащена штатным крепежом, поэтому придется изготавливать кронштейн в самостоятельном режиме.

Берем стальную пластину, длина которой достигает 0,2 м, а ширина не превышает 3 см.
К одной стороне пластины прикрепляем камеру, а с другой сверлим отверстия, с помощью которых можно зафиксировать сборку на дверной панели.

На фото показан вариант такой пластины, выступающей в роли кронштейна.

Переходим к непосредственному креплению камеры. Для этого потребуется обзавестись двумя подходящими болтовыми соединениями.

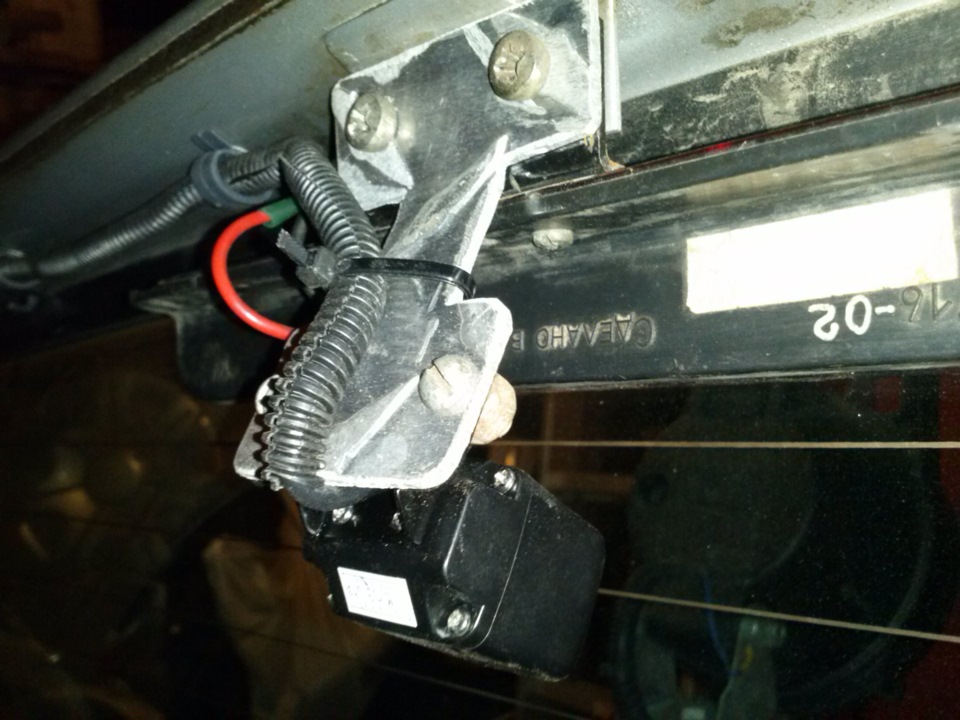

На фото показано уже установленное устройство вместе с кронштейном.

Инструкция по регулировке прибора своими руками

Когда вы установили камеру, она нормально работает, исчезло помутнение, важно ее правильно отрегулировать. Не все автовладельцы знают, как это делается

Из-за этого, они не могут сделать все своими руками и проверить работоспособность устройства.

Основная задача – это настроить парковочные линии. Этот включенный режим сильно облегчает парковку.

Это собственно говоря и есть все действия, которые вам нужно выполнить для настройки устройствами. Теперь, когда вы будете его включать, начнут появляться желтые линии, облегчающие парковку. Помните, что любая последующая разборка может потребовать последующей перенастройки устройства.

Цена вопроса

В этом видео показаны разборка и починка устройство на примере штатной камеры Kia Sorento (автор — PCAVTO).

Александр, разъём да г. я три года туда не заглядывал, вот в этом году опять разъём пришлось шевелить, а как там могут отгнить, вроде сухо там.

Сергей, Серёг, нужно обязательно в этот разъём химию брызнуть, он не геметичный. А отгнивает на спмой камере.

Болтается верхний рычаг ваз 2107
Неисправности двигателя каменс на газели
Как снять шестерню коленвала ваз 2114
Ошибки мультитроникс х150 для ваз 2114
Лада веста шоркает руль при вращении

Подготовка инструментов и материалов

Материалы:

Камера заднего вида;
Кабель для подключения камеры;
Набор крепежных элементов (болты, гайки, шайбы);
Оболочка для кабеля;
Провода и разъемы для подключения камеры к дисплею автомобиля;

Перед началом установки камеры необходимо обеспечить наличие всего необходимого инструмента и материалов. В случае, если каких-то из элементов не хватает, установка камеры может быть затруднена или вовсе не возможна.

Особое внимание следует уделить правильному подбору инструментов и материалов, это поможет избежать ненужных трудностей и временных задержек в процессе установки

Таблица: почему камера заднего вида перестала работать

Неисправность	Причины	Что делать?
Отсутствие сигнала	Помехи от телефонов и других приборов, функционирующих на частоте 2.2-2.5 гГц приведут к потере сигнала	Не использовать, не включать и не устанавливать рядом с автомобильными системами оборудование, работающее с беспроводной сетью
Камера показывает мутно	Картинка видеокамеры могла помутнеть в результате воздействия грязи и пыли. Загрязнения могут постоянно или частично блокировать объектив, из-за чего отображение будет мутным или отдельные элементы станут плохо просматриваться	Выполнить очистку объектива
Камера мерцает, моргает	Мерцание при работе видеокамеры часто обусловлено тем, что при включении ночью или днем при работающем моторе автомобиля нарушен сигнал	чтобы отремонтировать поломку, надо проверить качество контакта на проводе штатной камеры либо установленной в зеркале; убедиться в целостности кабелей и отсутствии повреждений изоляционного слоя, также придется проверять работу электрики.
Изображение стало размытым, камера рябит, неправильно определяет разметку или расстояние	Дрожание устройства при заведенном двигателе	Чтобы убрать дефект, нужно прочнее зафиксировать камеру на магнитоле. Устройство должно подключаться и запускаться после того, как будет максимально плотно закреплено.
Размытое изображение, отсутствие резкости	Появление небольших царапин по периметру объектива	Ремонтировать дисплей или объектив нет смысла, поскольку купить комплектующие детали для камеры довольно проблематично. Если устройство при подключении стало отображать рябь, то нужно установить на машине новую камеру и выполнить ее регулировку.
Камера перестала включаться при активации задней скорости (хода) либо срабатывает не всегда	Устройство отключилось от датчика коробки передач или его соединение стало ненадежным	Устранять неполадку можно путем установки нового датчика или проверки подключения. Часто приходится заново подсоединять регуляторы и восстанавливая контакт.
Проблемы с визуализацией: устройство иногда показывает синий экран; изображение на мониторе стало черно-белым; устройство перестало снимать картинку	Неисправность камеры, программная неполадка	Чтобы устранить проблему с белым экраном в работе китайской камеры, придется перепрошить устройство. Решение программных неполадок рекомендуется доверить специалистам.
Отражение в камере автоматически стало зеркальное, вверх ногами	Если картинка показывает зеркально, то проблема связана с неправильной установкой камеры на авто	Чтобы перевернуть картинку наоборот, придется заново настроить устройство либо переустановить камеру

Проверка работоспособности и настройка камеры

Шаг 1: Включите зажигание автомобиля

Перед началом работы убедитесь, что зажигание автомобиля включено. Только при включенном зажигании камера будет получать необходимое питание.

Шаг 2: Проверьте соединения

Убедитесь, что все соединения между камерой и монитором подключены правильно и качественно. Проверьте кабель на наличие дефектов и повреждений, которые могут привести к сбоям в работе камеры.

Шаг 3: Получите изображение с камеры

Для проверки работоспособности подключите камеру и монитор, проверьте, получаете ли вы изображение на мониторе. Если на мониторе нет изображения, проверьте настройки монитора и камеры.

Шаг 4: Настройте камеру

Для настройки камеры необходимо понимать ее основные характеристики. Настройте угол обзора и чувствительность камеры, а также регулируйте яркость и контрастность изображения на мониторе.

Угол обзора зависит от того, на каком расстоянии находится камера.
Чувствительность камеры регулируется для того, чтобы изображение на экране было четким даже при плохом освещении.
Регулируя яркость и контрастность, вы сможете получить максимально комфортное изображение.

Шаг 5: Проверьте работу камеры на дороге

После установки камеры и ее настройки нужно проверить ее работу на дороге. Попросите кого-то помочь вам проверить, как видно на мониторе происходящее сзади, развернитесь и проехав несколько метров, остановитесь, чтобы убедиться в том, что изображение корректно отображается на мониторе.
