Замена кулисы на ваз 2110, ваз 2111, ваз 2112

Как понять, что требуется ремонт/регулировка кулисы УАЗ “Буханка”

Итак, тяга привода управления КПП расположена между самой коробкой ПП и рычагом переключения, а дислоцируется под дном авто (рядом с карданным валом) или сразу под рычагом ПП. В теории кулиса должна быть очень прочной, поскольку на её долю выпадают большие рабочие нагрузки. По факту производитель действительно устанавливает добротную деталь, довольно хорошо защищённую от воздействия внешних факторов, но и ей не чужды разные повреждения.

Вам будет интересно почитать здесь: замена подушек рессор уаз буханка

Учитывая тяжёлые условия эксплуатации, для которых обычно и приобретается “Буханка”, тяга привода всё-таки подвержена как физическому износу, так и механическим повреждениям:

• недостаточно смазки;
• попадание капель воды, частиц пыли и грязи.

От 200 до 300 тыс. километров пробега фургона — рабочая “жизнь” кулисы до её замены или ремонта, так утверждает производитель. Однако реальность показывает несколько другие цифры — в среднем уже через 100 тыс. километров автовладельцу придётся воочию познакомиться с этим элементом трансмиссии. К характерным “симптомам” износа кулисы КПП, говорящих о приближающемся ремонте или замене детали, которые может заметить водитель, относят:

• На “нейтралке” или в положении на передаче у ручки КПП отмечается слишком высокий люфт.
• Сложно переключать передачи: при переключении возникает “хруст”, тугой ход рычага.
• Неправильное включение передач (переключали на пятую, а включилась третья и т. д.).

Многие автовладельцы считают свободный ход КПП нормой, но это важный диагностический признак, говорящий о неисправности тяги привода. В таком случае следует обязательно провести осмотр КПП, так как отрегулировать кулису на УАЗ “Буханка” проще, чем полностью менять её ремкомплект. Игнорировать проблемное переключение передач — вообще плохая идея, поскольку сложности, кажущиеся на первый взгляд незначительными, вполне могут привести к тяжёлым последствиям, ведь увеличивают риск попадания в ДТП.

Полезный материал здесь: раздатка уаз буханка

Замена и ремонт кулисы

С учетом того, что в процессе эксплуатации авто кулиса на ВАЗ или на любом другом автомобиле испытывает постоянные нагрузки, механизм изнашивается, сбиваются регулировки

По этой причине важно разобраться, что в конкретном случае будет оптимальным решением, ремонт, регулировки или замена кулисы на штатную новую или короткоходную

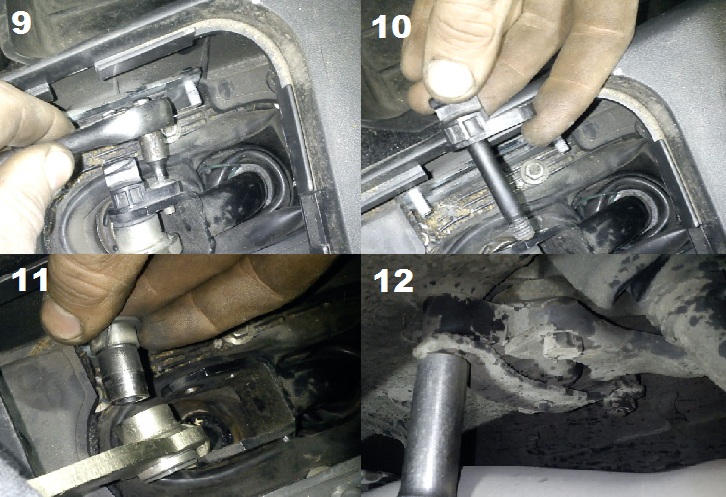

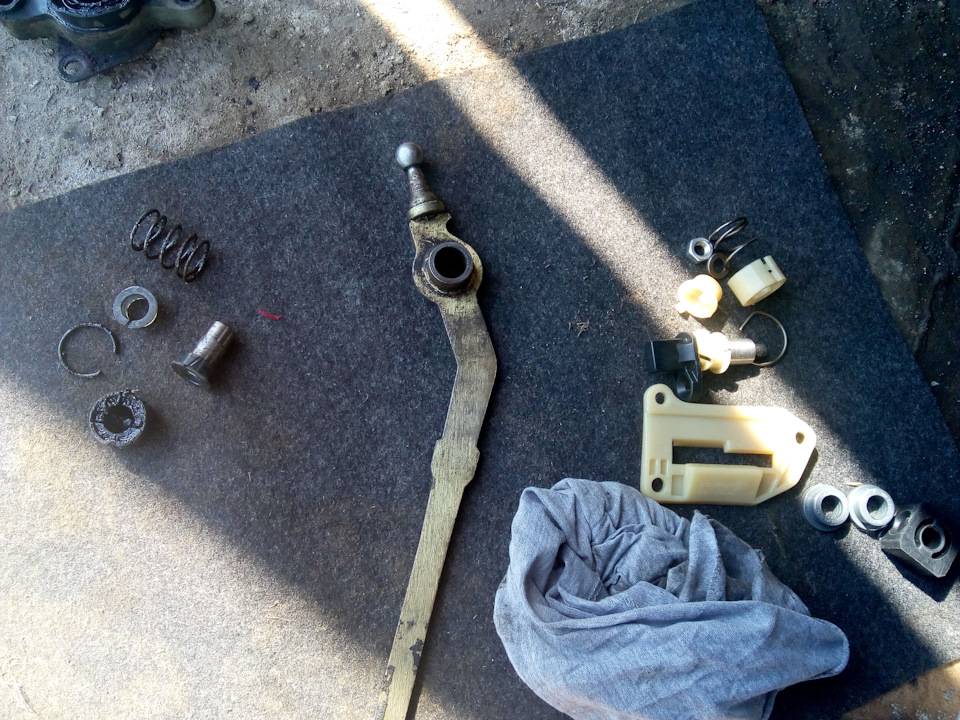

В любом случае, необходимо для начала осуществить разборку механизма. Для этого потребуется:

• снять кожух на ручке КПП;
• загнать авто на яму или эстакаду/подъемник;

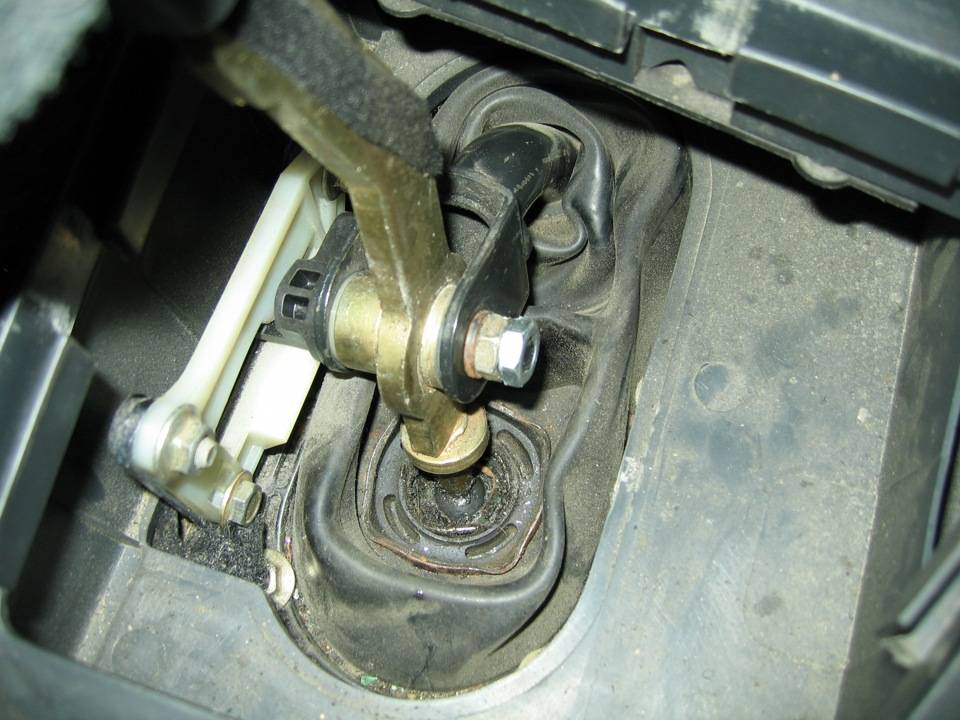

• снять тоннель, где установлена ручка КПП, открутив болты;
• демонтировать саму кулису (на ВАЗ 2110 ее крепят шесть болтов).

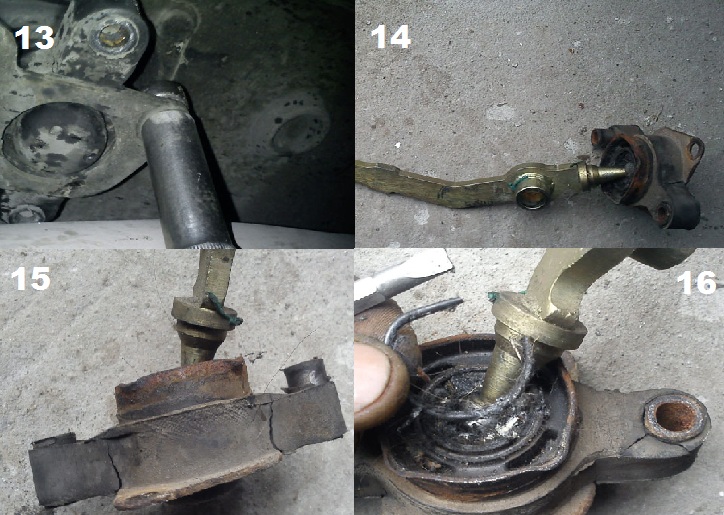

В процессе разбора нужно внимательно проверят состояние каждой отдельной детали, также следует отогнуть пыльник, проверить состояние опоры, сальник, карданчик и т.д.

Если вышел, например, из строя сальник, тогда достаточно иметь ремкомплект, где такой сальник идет в комплекте. Еще такой комплект пригодится в том случае, если потребуется и более сложный ремонт кулисы.

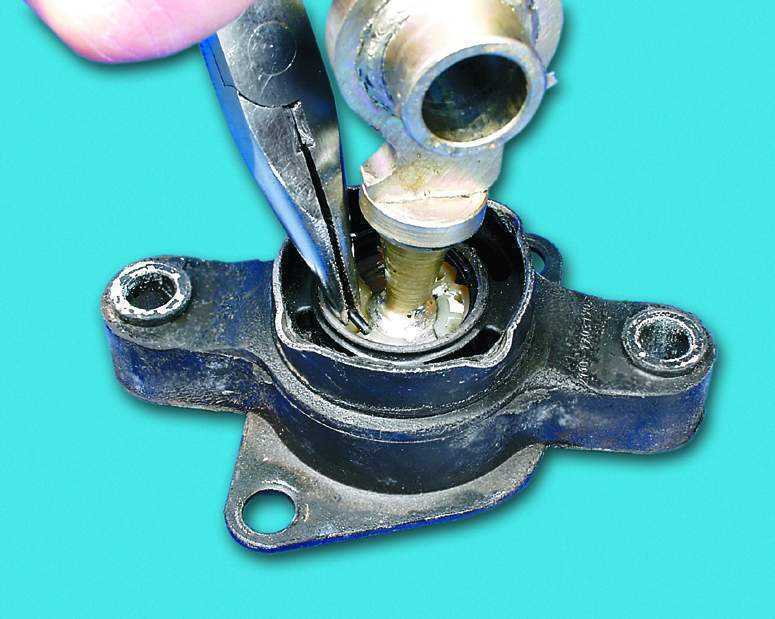

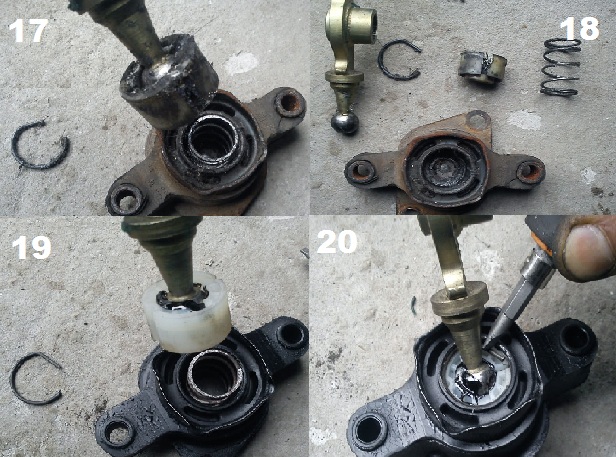

В случае, когда деформирована втулка, необходимо ее заменить. В том случае, если карданчик люфтит, а также в ситуации, когда изношено отверстие оси рычага, потребуется полная замена кулисы, то есть ремкомплектом решить проблему не удастся.

Также отметим, что частой проблемой, которую водители отмечают при эксплуатации, является дребезжание кулисы. Как правило, в этом случае, если других жалоб нет, часто виновата подушка кулисы.

При этом замена подушки кулисы является не сложной процедурой, однако результат зачастую положительный и значительно повышает комфорт при эксплуатации ТС.

Еще одной важной процедурой в процессе обслуживания кулисы является замена сальника штока кулисы. Важно понимать, что от его состояния напрямую зависит исправность не только работы кулисы, но и КПП. Если под машиной видны капли трансмиссионного масла, часто это указывает на то, что потек сальник

Как правило, проблемы с сальником кулисы ВАЗ 2110 проявляются в виде хруста при переключениях

Если под машиной видны капли трансмиссионного масла, часто это указывает на то, что потек сальник. Как правило, проблемы с сальником кулисы ВАЗ 2110 проявляются в виде хруста при переключениях.

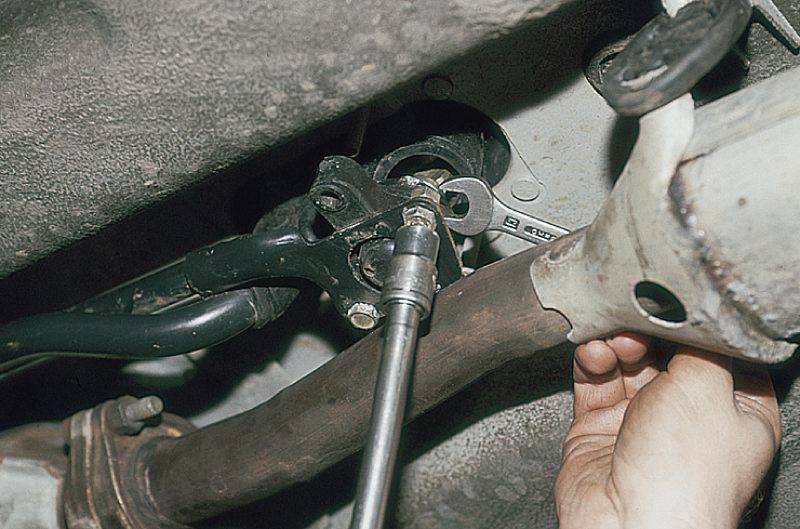

Что касается замены сальника, машину нужно загнать на яму или поднять на подъемнике. Далее следует осмотреть резиновый пыльник. В том случае, если он не герметичен или разорван, будут видны следы масла.

Затем следует отогнуть пыльник, отсоединить карданчик и таким образом откроется доступ к манжете. Теперь карданчик снимается с рычага, после чего отсоединяется от кулисы. После снятия можно добраться до сальника и далее шилом или крючком снимается манжета КПП.

Далее следует запрессовать новый сальник (в кустарных условиях установку производят при помощи пробки от пластиковой бутылки). В случае успешной установки сальника, можно перейти к обратной сборке всего механизма, не забывая поставить пыльник на место.

На деле, такой ремонт позволяет избежать утечек масла в КПП и улучшить работу механизма переключения передач

Напоследок отметим, что также после ремонта важно провести регулировку и настройку

Дело в том, что даже исправная, но неправильно настроенная кулиса не будет нормально работать. Кстати, на ВАЗ 2110 самому настроить кулису сложно. Для облегчения процесса лучше сразу пригласить помощника.

Область применения

Кулисные механизмы находят применение в тех устройствах и установках, где требуется преобразовать вращение или качание в продольно- поступательное перемещение или сделать обратное преобразование.

Наиболее широко они используются в таких металлообрабатывающих станках, как строгальные и долбежные

Важное преимущество кулисно-рычажного механизма, заключается в его способности обеспечивать высокую скорость движения на обратном ходе. Это дает возможность существенно повысить общую производительность оборудование и его энергоэффективность, сократив время, затрачиваемое на непроизводительные, холостые движения рабочих органов. Здесь же находит применение кулисный механизм с регулируемой длиной ползуна

Это позволяет наилучшим образом настаивать кинематическую схему исходя из длины заготовки

Здесь же находит применение кулисный механизм с регулируемой длиной ползуна. Это позволяет наилучшим образом настаивать кинематическую схему исходя из длины заготовки.

Механизм конхоидального типа применяется в легком колесном транспорте, приводимом в действие ножной мускульной силой человека- так называемом шагоходе. Человек, управляющий машиной, имитируя шаги, поочередно нажимает на педали механизма, закрепленные на оси с одного конца. Кулисная пара преобразует качательное движение во вращение приводного вала, передаваемое далее цепным или карданным приводом на ведущее колесо.

В аналоговых вычислительных машинах широко применялись так называемые синусные и тангенсные кулисные механизмы. Для визуализации различных функции в них применяются ползунные и двухкулисные схемы. Такие механизмы использовались в том числе в системах сопровождения целей и наведения вооружений. Их отличительной чертой являлась исключительная надежность и устойчивость к неблагоприятным воздействиям внешней среды (особенно- электромагнитных импульсов) на фоне достаточной для решения поставленных задач точности. С развитием программных и аппаратных средств цифровой техники область применения механических аналоговых вычислителей сильно сократилась.

Еще одна важная сфера применения кулисных пар- устройства, в которых требуется обеспечить равенство угловых скоростей кулис при сохранении угла между ними. Муфты, в которых допускается неполная соосность валов, системы питания автомобильных двигателей, устройство реверса на паровом двигателе.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Далеко не все автомобилисты представляют, как называется та или иная деталь в их автомобиле. При этом речь идет не только о «запрятанных» в двигатель механизмах, но и об устройствах, с которыми они взаимодействуют буквально каждый день. Одной из таких деталей является кулиса КПП.

Как снять рычаг КПП приора?

› Характеристики приоры и ее запчасти

Переключение передач автомобиля – стандартный процесс, который у каждого водителя доведен до автоматизма. Поэтому у этого процесса каждый шаг не должен быть подпорчен: передачи должны включаться с первого раза, а рычаг удобно лежать в руке. Во многом комфорт будет зависеть от рычага коробки переключения передач, за который водитель держится большую часть времени за рулем. Сама замена ручки кпп, не сложная, но нужно знать как это делать.

Механизм переключения скоростей на автомобиле Приора меняется не только из-за износа: она считается важным элементом салона. Поэтому ее можно заменить на что-то другое. Например, снять ручку кпп от приора 1 и поставить деталь от Приоры 2. Возможен любой тюнинг – вместо штатной детали, можно поставить любую. Ее можно поставить от новой машины, или же от любого другого автомобиля – современные возможности позволят сделать «переходник» для любого рычага.

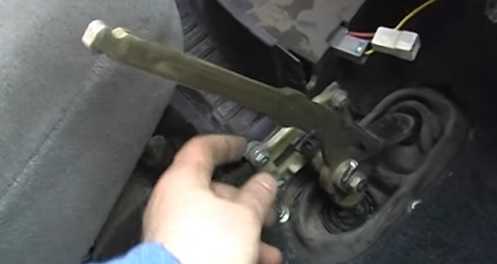

Как снять ручку кпп на ваз 2110

Даже ярых сторонников российского автопрома не может не раздражать, когда болтается рычаг КПП на ВАЗ 2110, мало того – он еще и выдает неприятнейший дребезг. У кого нервы покрепче, мирится с ним, как с неизбежным «побочным эффектом», некоторые даже приловчились постоянно придерживать ручку переключения передач собственной рукой.

Однако так не может продолжаться вечно, тем более, если вибрация дойдет до того, что рычаг начнет промахиваться при включении передач, путая вторую с четвертой и третью с пятой. Но чтобы не доводить ситуацию до крайности, поговорим о том, что делать, чтобы избежать дребезга ручки КПП.

Определяем причину

Итак, во время набора скорости, или на холостых ваш рычаг коробки передач болтается, как в лихорадке, издавая раздражающий дребезг. Но других неисправностей, связанных с КПП не обнаружено. Из-за чего это может быть?

1. Инженерный просчет создателей ВАЗ 2110. Они просто забыли подумать о том, что металлическая втулка для соединения рычага с тягой во время движения «цепляет» край тяги, из-за чего и возникает дребезг;

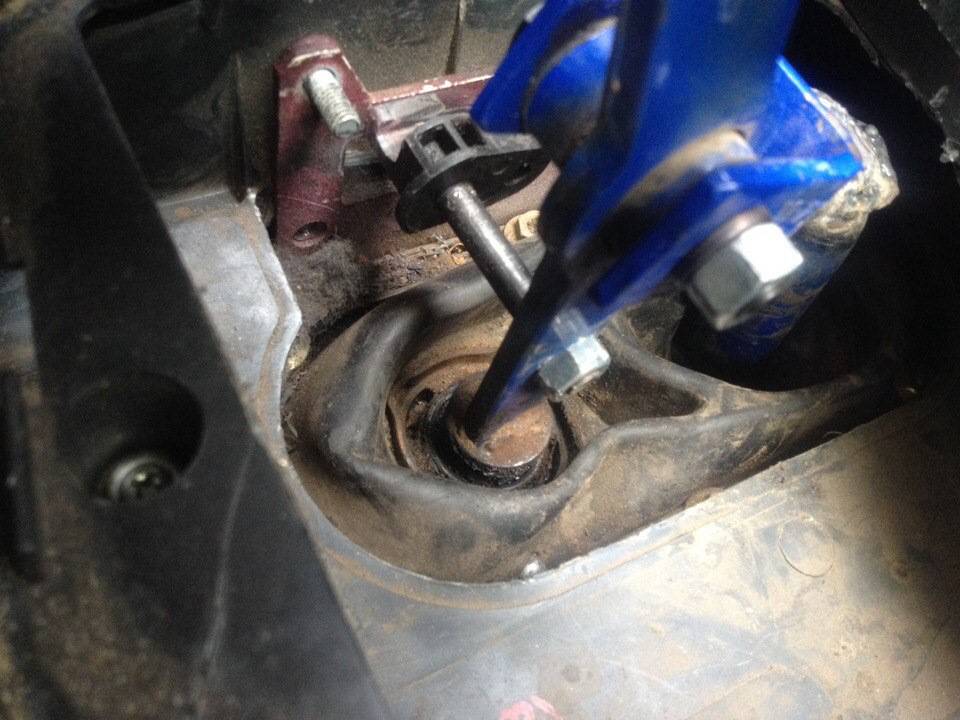

2. Вы провели тюнинг рычага, поставив от Лады Калины. Такая замена принесла вам несколько положительных моментов, и один не слишком радующий. Когда машина в движении, возникает вибрация в карданчике от Калины, которая передает дребезг по тяге всего механизма. Многие, проведшие такой тюнинг, утверждают, что даже если рычаг снять вообще, все равно это не избавляет от дребезга;
3. Могла сломаться удерживающая пружина, или ее вообще не было. В таком случае дребезг – неизбежность;

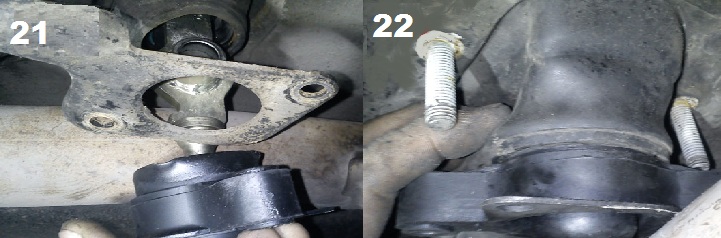

4. Нередко ручка КПП ВАЗ 2110 дребезжит из-за износа подушек двигателя и КПП. Возможно также, что износились другие детали, отвечающие за устранение дребезга (гасящие вибрации).

Если же рычаг КПП болтается, и при этом возникают трудности различного характера при переключении передач, то небольшой тюнинг здесь не поможет, нужен ремонт и регулировка не только ручки, но и самой коробки.

Устраняем дребезжание

Кое-кто даже не догадывается, что устранить дребезг рычага КПП у ВАЗ 2110 – задача вполне посильная, и даже не требующая особых навыков. Конечно, немного повозиться придется, зато потом находиться в салоне машины станет значительно приятнее. Также помним: что помогает одному авто, может оказаться бесполезным для другого автомобиля. Поэтому – экспериментируем.

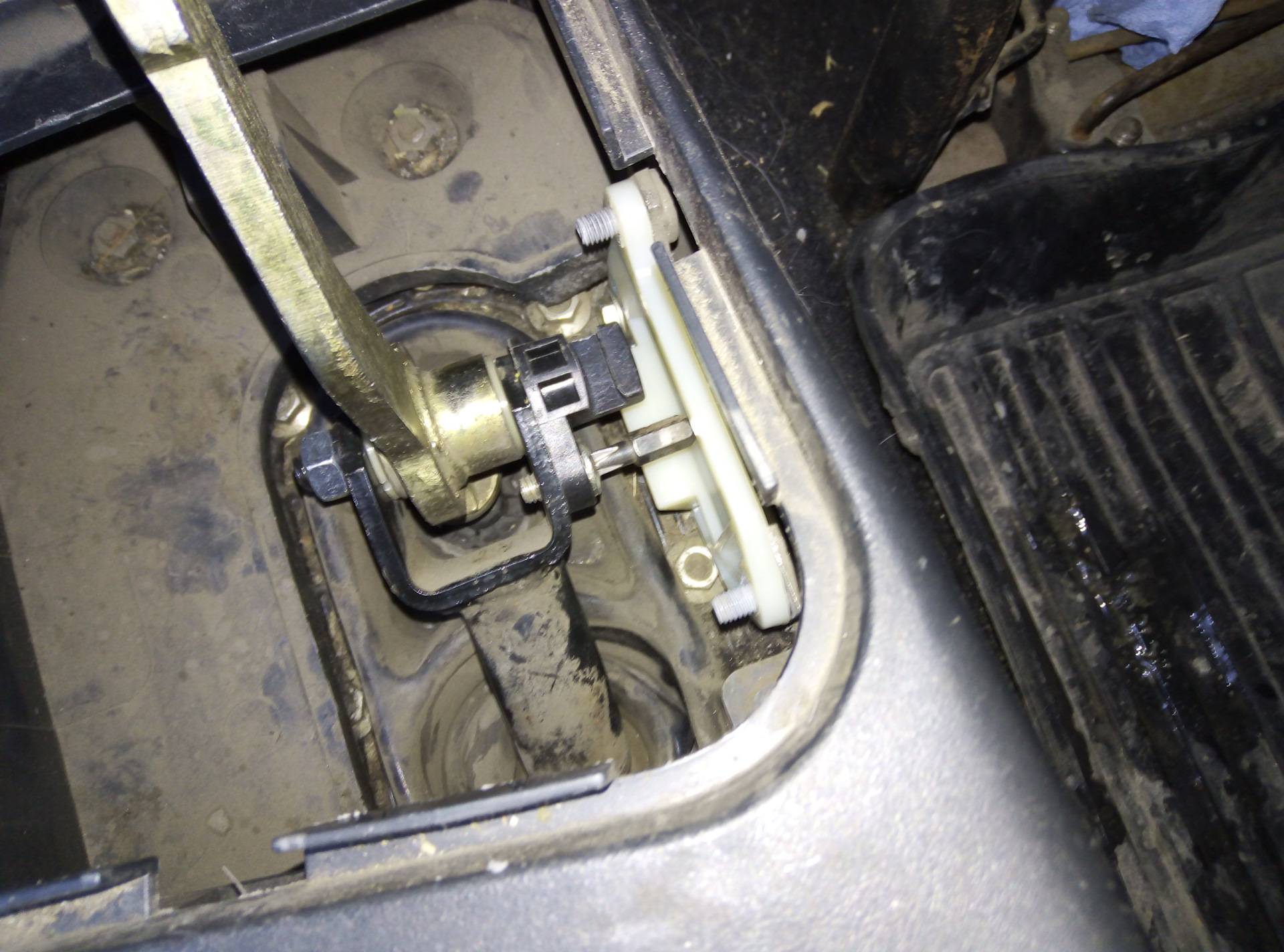

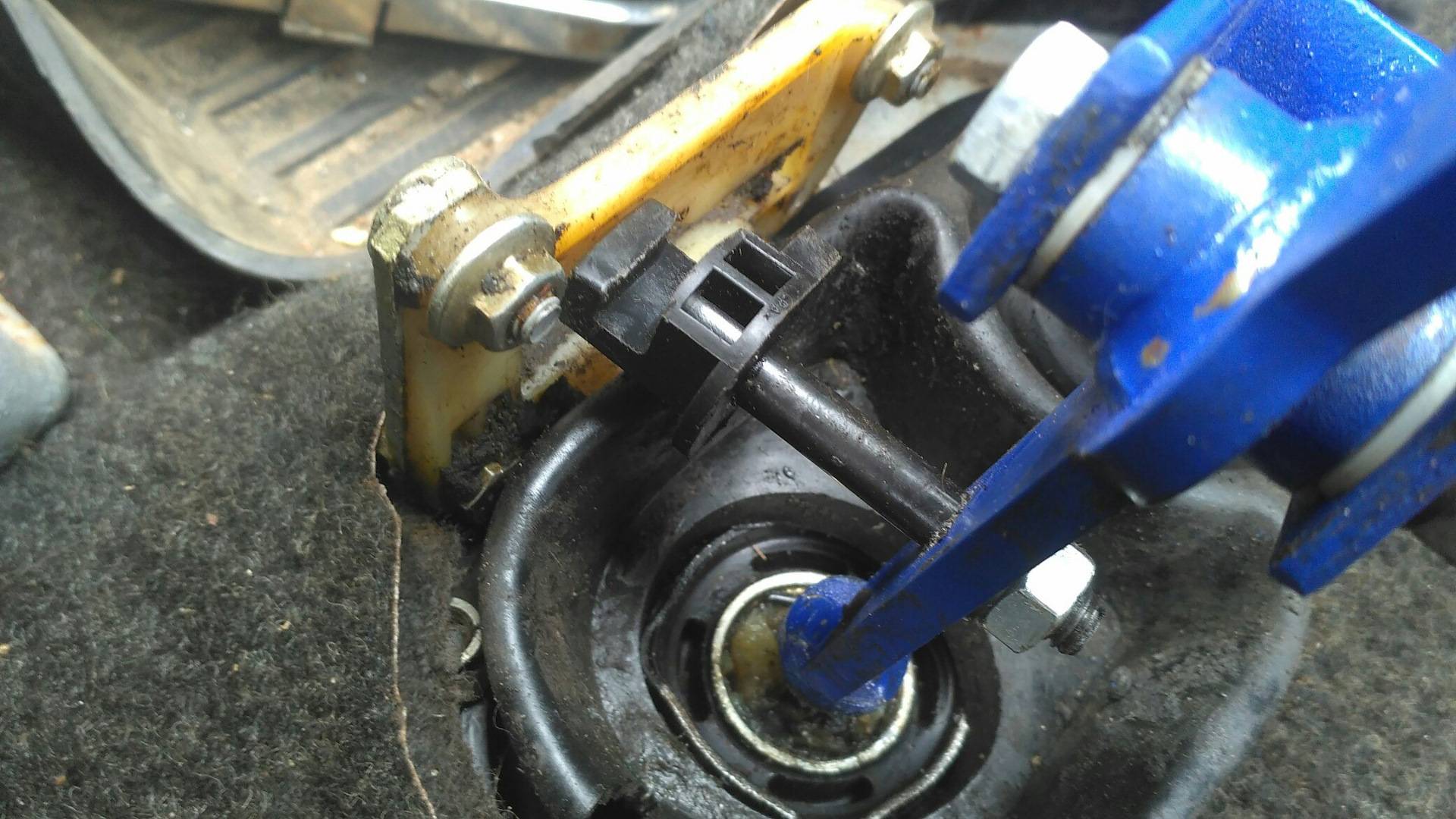

Самое простое решение — установка пружины, которая призвана держать рычаг коробки передач, не позволяя ему болтаться. Такой тюнинг имеет особо приятный момент — не нужно почти ничего разбирать! Многие перед установкой пружины обматывают ручку медицинским жгутом, чтобы фиксация была более плотной.

Установка шайб (из пластика или резины) на оси КПП. Понадобится пластиковая крышка для обычной стеклянной банки (можно и другой упругий пластик или плотная резина). Из нее, после небольшого разбора ручки (производится из салона), вырезается несколько шайб. Первая – по размеру втулки. Здесь же она, после смазки литолом, и закрепляется. Кроме того, в щели про краям механизма переключения передач вставляются с двух боков от втулки еще две шайбы. При этом, возможно, придется чуть подточить втулку.

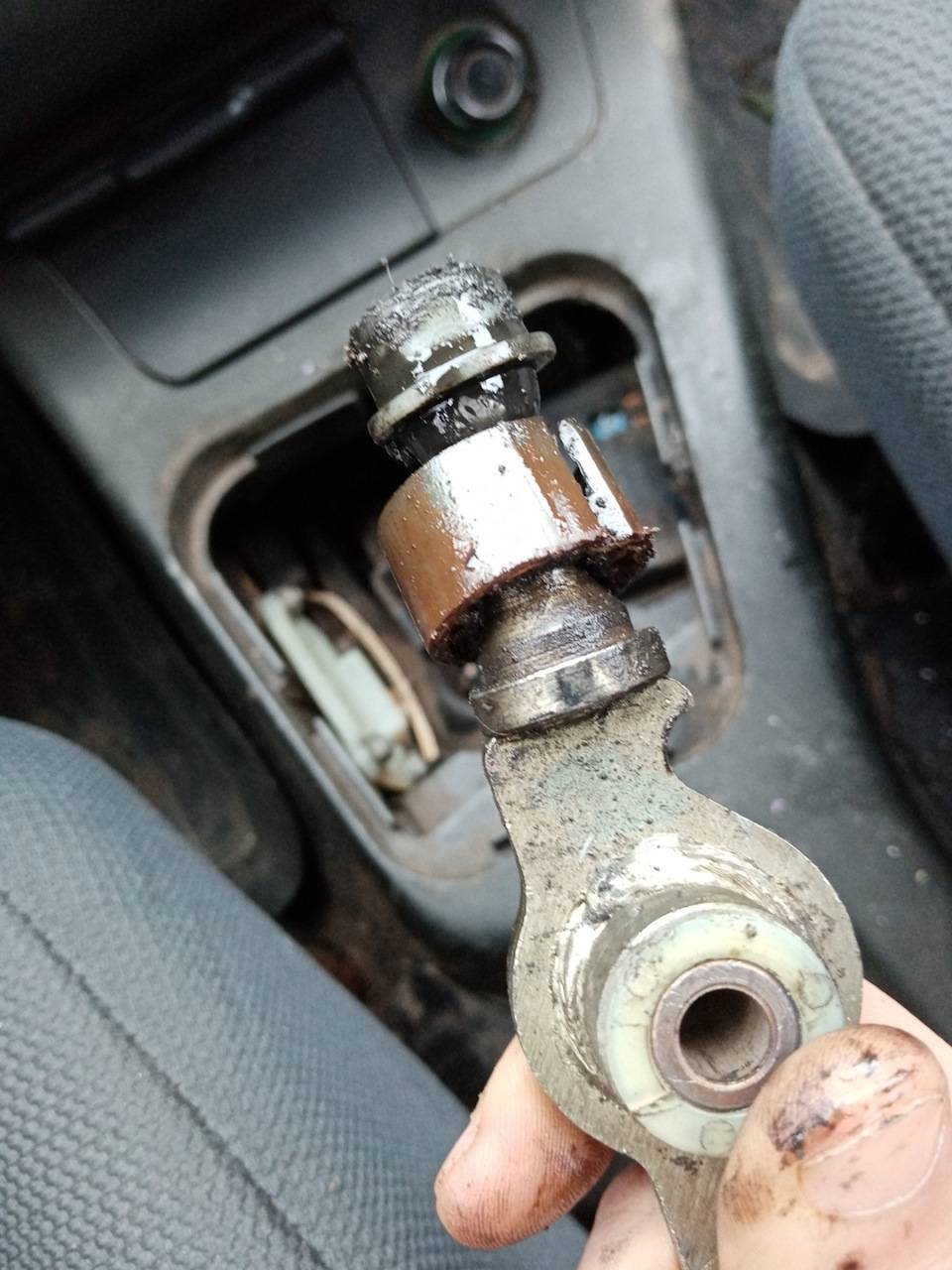

Приобретаем ремкомплект кулисы. Причем – именно для ВАЗ 2110. Он обычно включает все те детали, которым чаще других нужна замена: втулки, шайбы, шаровую опору рычага КПП, накладку и пружину, удерживающую ручку в фиксированном положении, и не позволяющую ей болтаться. Вначале в салоне нужно поднять защитно-декоративный кожух. После чего, используя ремкомплект, следует замена изношенных частей новыми. Однако иногда это дает лишь малый эффект.

Признаки износа кулисы КПП

Водитель должен обращать внимание на возможный выход из строя агрегатов автомобиля, в том числе знать характерные признаки износа кулисы КПП, чтобы своевременно предпринять действия по ее замене. Несмотря на то что механизм довольно надежный, следует знать следующие «симптомы» его скорой поломки:

• Повышенный люфт у ручки КПП. Это может быть заметно, как когда ручка находится в нейтральном положении, так и на одной из передач;
• Сложности с переключением передач. Например, одна или несколько передач с трудом «втыкаются», а может и вовсе возникает хруст при движении рычага в их сторону;
• Чувствуется, что переключаться передачи стали более туго, будто рычаг стал значительно тяжелее;
• Передачи включаются неправильно, например, вместо пятой включается третья или наоборот.

Водители часто игнорируют появление люфта в коробке передач, считая, что это нормальная ситуация. На самом деле, если возник люфт, нужно обязательно провести диагностику КПП, а при необходимости отрегулировать или заменить кулису. Дело в том, что незначительный люфт уже является достаточно серьезным симптомом неисправности кулисы КПП. Если ее «сорвет» в процессе движения автомобиля, это может привести к тяжелым последствиям, как для автомобиля, так и для водителя, поскольку велик риск в такой ситуации попадания в ДТП. Именно поэтому, если вы замечаете наличие проблем с переключением передач КПП, обязательно обратитесь в сервисный центр для диагностики и ремонта кулисы, если он потребуется.

Замена сальника

На автомобиле «Лада Приора» замена сальника кулисы КПП не вызывает серьезных затруднений. Поскольку мы уже рассказывали о выполнении этой операции в статье (Замена сальника кулисы КПП Калина), то тут повторим лишь общие принципы.

Чтобы заменить сальник, сделайте следующее:

1. Установите машину на яму, подъемник, эстакаду или домкрат с соблюдением всех мер безопасности.

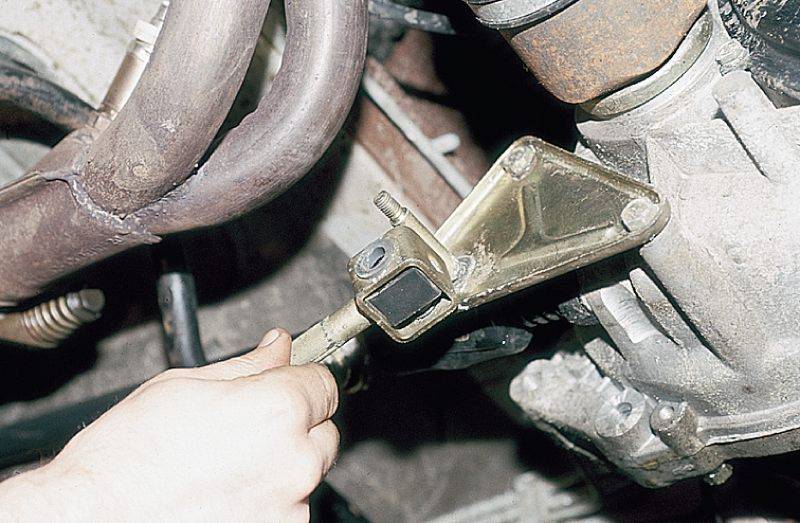

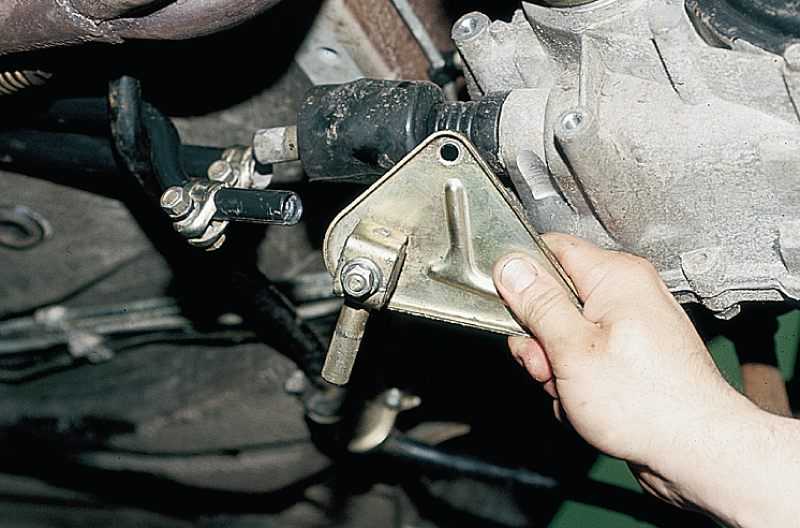

2. Отсоедините от коробки реактивную тягу.
3. Отсоедините тягу переключения передач от карданчика.
4. Снимите пыльник.
5. Отсоедините карданчик от штока выбора передач.
6. Вытащите втулку с сальником.
7. Очистите посадочное место в корпусе трансмиссии.
8. Замените сальник во втулке.
9. Вставьте втулку в коробку, посадив на герметик.

Соберите автомобиль.

Проверьте уровень масла в КПП и, при необходимости, долейте соответствующей трансмиссионной жидкости.

В словаре Словарь иностранных слов

ы, ж.

1. Боковой щит в театральной декорации. Уйти за кулисы. Кулисный — относящийся к кулисам. Заку-лисный — 1) происходящий за кулисами театра, в театре; 2) тайный, скрываемый. За кулисами чего — втайне, вне официальной обстановки.

2. тех. Одно из звеньев рычажного механизма, имеющее прорезь, в которой движется палец другого звена этого механизма.

3. муз. Выдвижная часть медных духовых музыкальных инструментов, применяемая для изменения длины канала инструмента и тем самым высоты извлекаемых звуков.

4. с.-х. Полоса из нескольких рядков специально высеваемых высокостебельных растений, служащая для накопления снега на полях и предохранения посевов от суховеев.

Поделиться значением слова:

Замена сальника штока кулисы

От нормального состояния сальника зависит, не «исчезает» ли масло из КПП, поэтому если вы заметили масляные пятна на асфальте после стоянки, то следует задуматься: или это сальник, или масляный фильтр.

Поэтому после проверки фильтра наступает очередь сальника. Неисправность сальника ВАЗ 2110 также можно заподозрить, ели при переключении передач слышен хруст.

Статья, посвящённая выбору и замене масла в коробке передач, расположена здесь: https://vazweb.ru/desyatka/transmissiya/maslo-v-korobku.html

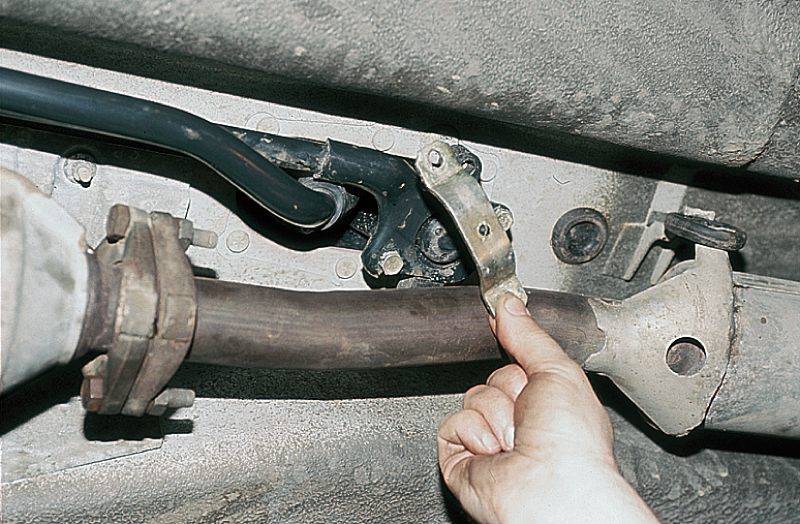

Замену сальника возможно произвести только на яме, эстакаде или другом приспособлении, позволяющем проникнуть под машину:

Первым делом обращаем внимание на резиновый пыльник. Если из КПП ВАЗ 2110 убегает масло через сальник, то весь пыльник будет в его каплях; Отгибаем пыльник и отсоединяем карданчик, получая доступ к манжете; Демонтируем карданчик от рычага, а затем и от кулисы; Сняв карданчик, добираемся до сальника; С помощью шила и крючка снимаем манжету на КПП; Теперь необходимо запрессовать новый сальник. У народных умельцев его установка обычно происходит с помощью пробки от пластиковой бутылки; Если замена прошла успешно, все возвращаем на место, устанавливаем пыльник, и можно считать этот мелкий ремонт завершенным

У народных умельцев его установка обычно происходит с помощью пробки от пластиковой бутылки; Если замена прошла успешно, все возвращаем на место, устанавливаем пыльник, и можно считать этот мелкий ремонт завершенным.

Помните, что любой ремонт кулисы не будет успешным, если ее регулировка выполнена неправильно. Лучше всего, если настройка производится с ассистентом, поскольку самому на ВАЗ 2110 это сделать проблематично.

Регулировка кулисы на Ваз 2110 своими руками

Кулиса коробки передач автомобиля выполняет функцию блокировки самопроизвольного изменения передаточного числа

Очень важно, чтобы данная составляющая трансмиссии была четко отрегулирована, ведь от этого зависит состояние КПП в целом. При точно настроенной кулисе переключение передач будет происходить своевременно, четко и при правильном положении ручки

Неправильно зафиксированная или разболтавшаяся кулиса вызывает ряд неприятных последствий: пропадание передач, неточное переключение, свободный ход и дребезжание рычага коробки

Неправильно зафиксированная или разболтавшаяся кулиса вызывает ряд неприятных последствий: пропадание передач, неточное переключение, свободный ход и дребезжание рычага коробки.

Кулиса коробки передач автомобиля выполняет функцию блокировки самопроизвольного изменения передаточного числа

Очень важно, чтобы данная составляющая трансмиссии была четко отрегулирована, ведь от этого зависит состояние КПП в целом. При точно настроенной кулисе переключение передач будет происходить своевременно, четко и при правильном положении ручки

Неправильно зафиксированная или разболтавшаяся кулиса вызывает ряд неприятных последствий: пропадание передач, неточное переключение, свободный ход и дребезжание рычага коробки

Неправильно зафиксированная или разболтавшаяся кулиса вызывает ряд неприятных последствий: пропадание передач, неточное переключение, свободный ход и дребезжание рычага коробки.

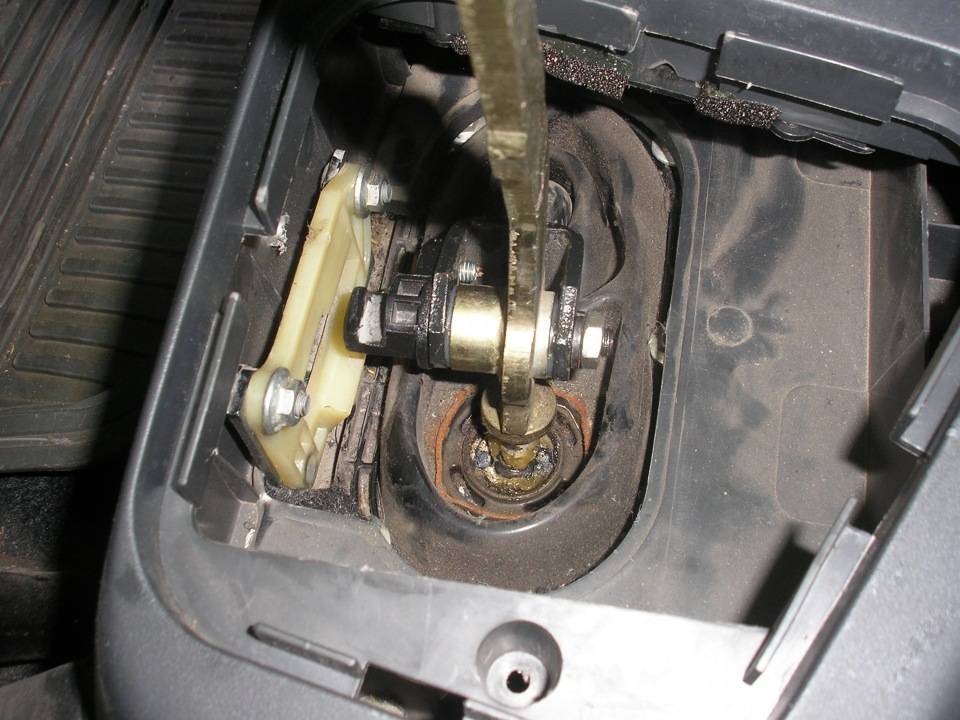

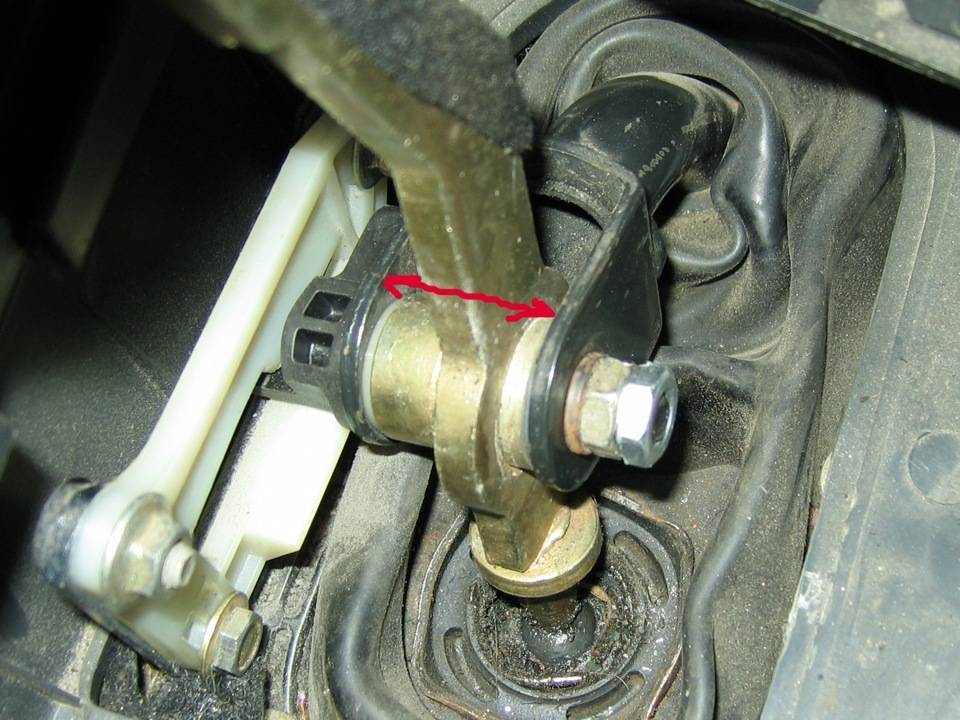

Регулировка кулисы на ВАЗ-2110, как и на другом автомобиле, процедура достаточно простая, которая не отнимет слишком много времени. В первую очередь, вам нужно загнать автомобиль на эстакаду или подвести его к яме. Второй вариант предпочтителен, да и более распространен: яма найдется в гараже каждого автолюбителя. Для того, чтобы машина была четко зафиксирована, не болталась и не отъезжала, нужно выставить противооткатные упоры. Регулировка кулисы может быть сделана тремя методами: при включенной первой передаче, на нейтральной передаче и, наконец, при включенном заднем ходу. Наиболее простым способом является регулировка на задней передаче. Вначале ослабляется хомут, а затем включается рычаг в положение R.

Далее необходимо выставить ручку КПП в удобное и правильное положение. После этого хомут затягивается, а работа кулисы проверяется повторным включением задней передачи. Если ручка продолжает болтаться, можно повторить процедуру или воспользоваться следующим методом.

Регулировка кулисы на ВАЗ 2110 на первой передаче

Включается рычаг коробки передач в положение «1». Как и в предыдущем случае, нужно ослабить хомут кулисы, чтобы дать свободный ход для регулировки.

Регулировка кулисы осуществляется поворотами привода до упора в стопорный фиксатор. Поворачивать нужно против часовой стрелки. Как только привод зафиксировался у стопора задней передачи, хомут затягивается до упора. Если кулиса зафиксирована, передачи будут включаться более точно, а ручка перестанет ходить из стороны в сторону.

На нейтральной передаче

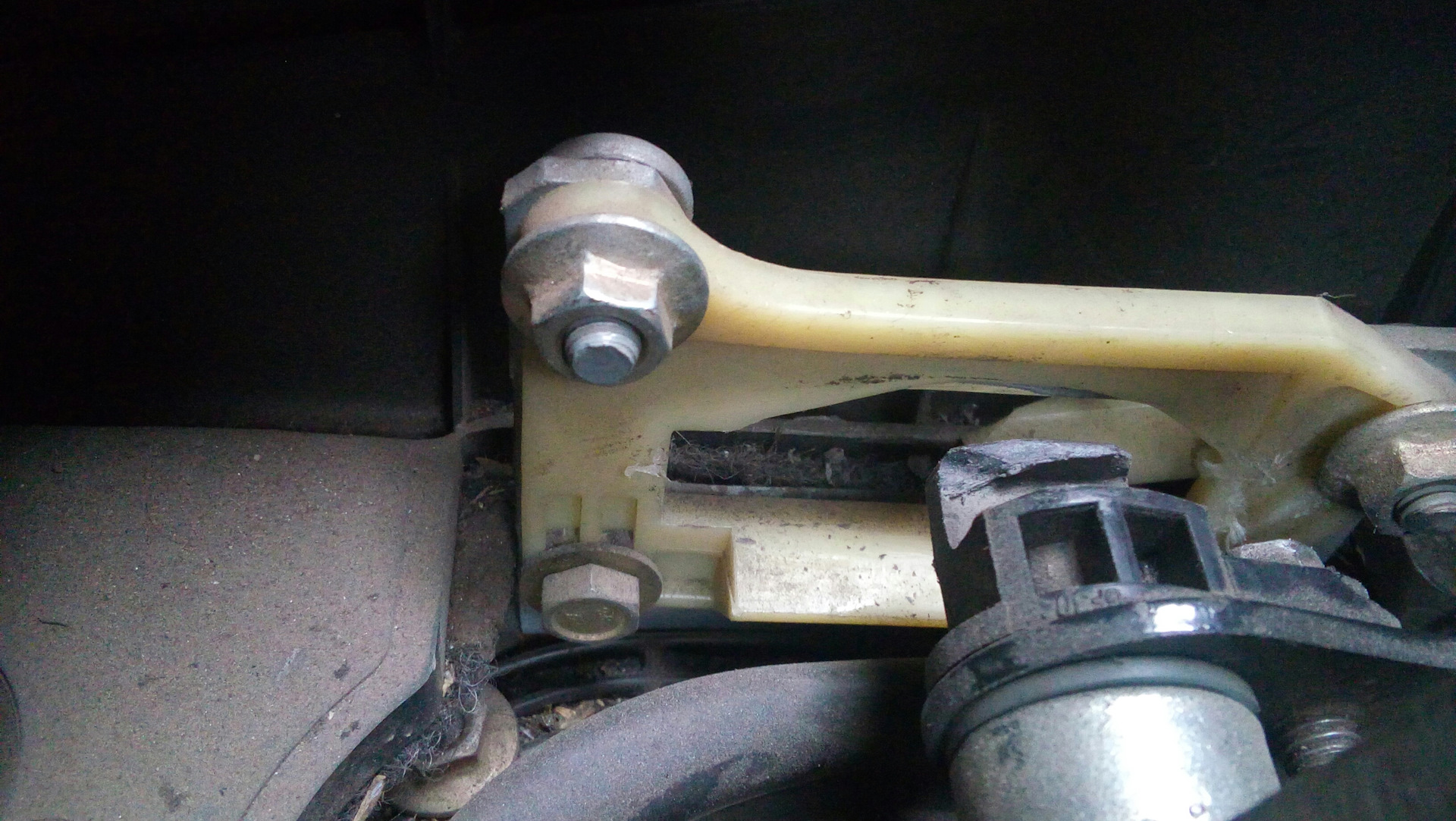

Если пластмассовый разграничитель задней передачи отсутствует и, соответственно, упора при повороте привода не достичь, то регулировка кулисы на ВАЗ-2110 проводится на нейтральной передаче. Для регулировки также понадобится ослабить и затянуть хомут кулисы. Однако, чтобы правильно все сделать, потребуется определить глубину выноса кулисы на кардан.

При правильном расчете глубины выноса удастся наладить работу рычага и устранить дребезжание. И, последний совет: работу лучше проводить с напарником — легче будет как фиксировать, так и проверять кулису. Это были основные рекомендации по регулировке кулисы на ВАЗ-2110. Если никакого положительного результата добиться не получается, то потребуется либо профессиональная помощь или же полная замена кулисы.

Что такое кулиса в автомобиле и для чего она нужна?

Наверное, не все новички-водители знают, что такое кулиса в автомобиле и где она вообще находится? Обычно на водительских курсах изучают строение авто, однако, не у всех до таких подробных знаний, как говорится, «руки доходят». А потом задаются вопросы: что, зачем, почему? Особенно, если возникают проблемы со втыканием и переключением скоростей на механической коробке передач. И тогда уж все вспоминают кулису.Собственно, правильно по техническому она называется тяга привода управления коробки передач. И ее, оказывается, можно регулировать и менять! Что такое кулиса в автомобиле? Некоторые думают, что это сам рычаг переключателя скорости, и находится он между водительским и пассажирским сидениями (такое можно прочитать в интернете, в самых популярных ответах на поставленный вопрос). Но это не совсем так. Кулиса МКПП – это многосоставной механизм, основное предназначение которого связывать рычаг для переключения передачи и деталь (шток), подводящую к коробке. Таким образом, видим при ближнем рассмотрении проблемы, что данная запчасть (состоящая, повторимся, из нескольких деталей) находится между рычагом и КПП, а размещается, в большинстве случаев, под автомобильным днищем, недалеко от карданного вала или же – под самим рычагом переключения (ручкой). Несмотря на довольно высокий запас прочности (у некоторых моделей – свыше 100.000 км. пробегу), элементы кулисы иногда начинают изнашиваться, приводя автовладельца к множественным проблемам. Происходит это, как правило, из-за попадания в механическую систему воды, пыли и грязи, ухудшения или отсутствия должного количества смазочных веществ, по некоторым другим причинам. Краткий обзор устройства механизма Во многом само устройство механизма кулисы зависит от марки и модели машины. Это происходит потому, что различные заводы-производители склонны применять разные, стремящиеся к оригинальности, типы устройства МКПП. В связи с этим, можно рассматривать только некоторый усредненный и обобщенный, ориентировочный вариант данного устройства. Но для большинства авто это будет: рычаг КПП, тяга передач, вилка, палец вилки, сальник вилки фиксатор. Есть еще и пружина, корпус и трос переключения, условно входящие в механизм. А все вместе данные запчасти отвечают за переключения скоростей в запланированных изготовителями коробки передач положениях.

Признаки неисправностей механизма Как уже было сказано, в подавляющем большинстве марок машин конструкция эта довольно надежная, не требующая частого ремонта и замен частей. Исключение составляют авто, изначально отличающиеся низким качеством сборок (с такими может всякое случиться). Но и на качественных импортных авто случаются огрехи, особенно если оно «в летах» и с колоссальным пробегом. Какие же признаки, что кулиса вашего автомобиля уже дает сбой? Как правило, они очевидны и в особых комментариях не нуждаются. Но все-таки, попробуем перечислить основные:

• увеличился люфт ручки (рычага), что переключает передачи;
• возникли проблемы с самим переключением передачи с одной на другую (или например она хрустит при переключении);
• скорости переключаются непомерно тугим образом;
• вместо одной передачи включается другая; из пяти, например, передач возможно включить только несколько, остальные просто не работают.

По поводу возникающего люфта: конечно, он никоим образом, на первых порах, не влияет ни на скорость езды, ни на работу МКПП. Наверное, поэтому некоторые водители не придают этому должного значения: мол, пока ездит – и пускай, зачем разбирать и регулировать? Но так ездить долго нельзя, так как положение со временем может ухудшиться (и в самый неподходящий, как правило, момент), приводя к плачевным результатам, а возможно, и к ДТП. Так что, не стоит «затягивать ситуацию», а попытаться поскорее разобраться с возникшей проблемой.

Регулировка кулисы В первую очередь, необходимо попробовать регулировку привода (если он, на быстрый взгляд, находится в рабочем состоянии). Кстати, часто новички-водители по неопытности думают, что вышла из строя вся коробка передач, а дело-то всего лишь в кулисе. Но для этого нужно хотя бы знать, что такое кулиса в автомобиле! Далее – включаем (даже если плохо получается, то можно при выключенном движке воткнуть, а затем завестись, и машина поедет) первую скорость и взбираемся на эстакаду или подъемник. Ставим авто на ручной тормоз, кладем под колеса противооткаты (на яме или эстакаде). Глушим движок, не выключая передачи. Затем – смещаем рычаг переключения влево, насколько это возможно. Возвращаемся под авто и затягиваем хомут. Иногда бывает нужно всего-то сместить запчасть относительно карданного вала всего на миллиметры, и ваша КПП снова отлично заработает!

Причины замены

Есть несколько ситуаций, когда владельцу ВАЗ 2109 приходится или хочется влезать в конструкцию КПП и конкретно работать с кулисой:

• Вытекает масло из-за поврежденного сальника кулисы. Его требуется обязательно заменить;
• Вышла из строя старая кулиска;

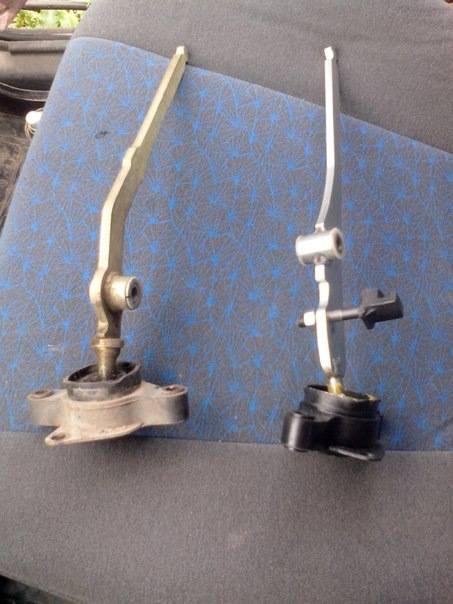

• Длинноходку хочется поменять на короткоходку в виду ее преимуществ.

Теперь к вопросу о том, когда замена или ремонт кулисы — это вынужденная мера.

1. Существенно увеличился люфт селектора КПП.
2. Передачи переключаются с трудностями, при смене скорости появляются посторонние звуки.
3. Передачи удается переключить, но с большим прикладываемым усилием.
4. Скорости меняются некорректно. Вместо одной включается совсем другая.
5. Все или часть передач вовсе невозможно включить.

Даже если возникший люфт пока незначительный, желательно сразу приступить к ремонту или поменять полностью кулиску.

Замена сальника

Если вы обнаружили, что масло в КПП постепенно исчезает, заподозрить в этом можно именно сальник кулисы. Ничего другого не остается, кроме как поменять элемент.

1. Первым делом купите новый сальник штока переключения скоростей. Стоит он около 70-100 рублей.
2. Слейте масло из коробки, подготовив заранее чистую емкость. Это на тот случай, если будете обратно заливать то же масло. Хотя перед вами отличный повод заодно поменять трансмиссионную смазку.
3. Чтобы масло лучше вытекало, открутите предварительно пробку заливки или извлеките шестерню спидометра. Слив масло, закрутите крышку обратно.
4. Залезаем под автомобиль и отсоединяем крепежи карданчика рычага КПП.
5. Стяните пыльник с карданчика, открутите болты его крепления к штоку переключения скоростей. Проблемный крепеж, с которым придется повозиться.
6. Сняв карданчик, демонтируйте пыльник штока.
7. Извлекаем поврежденный сальник при помощи шила или подходящих подручных инструментов. Тут главное сам шток.
8. На место старого сальника монтируем новый, вдавливаем трубкой соответствующего диаметра.
9. Верните на место пыльник, прокрутите карданчик.
10. Учтите, болт фиксации карданчика к штоку является регулировочным. Потому закручивайте его точно так же, как было до демонтажа. Иначе некоторые скорости могут не включаться.

Сальник

После проделанной работы не забудьте проверить результат.

Замена карданчика

Практика показывает, что при возникновении проблем с кулисой вовсе не обязательно полностью ее менять.

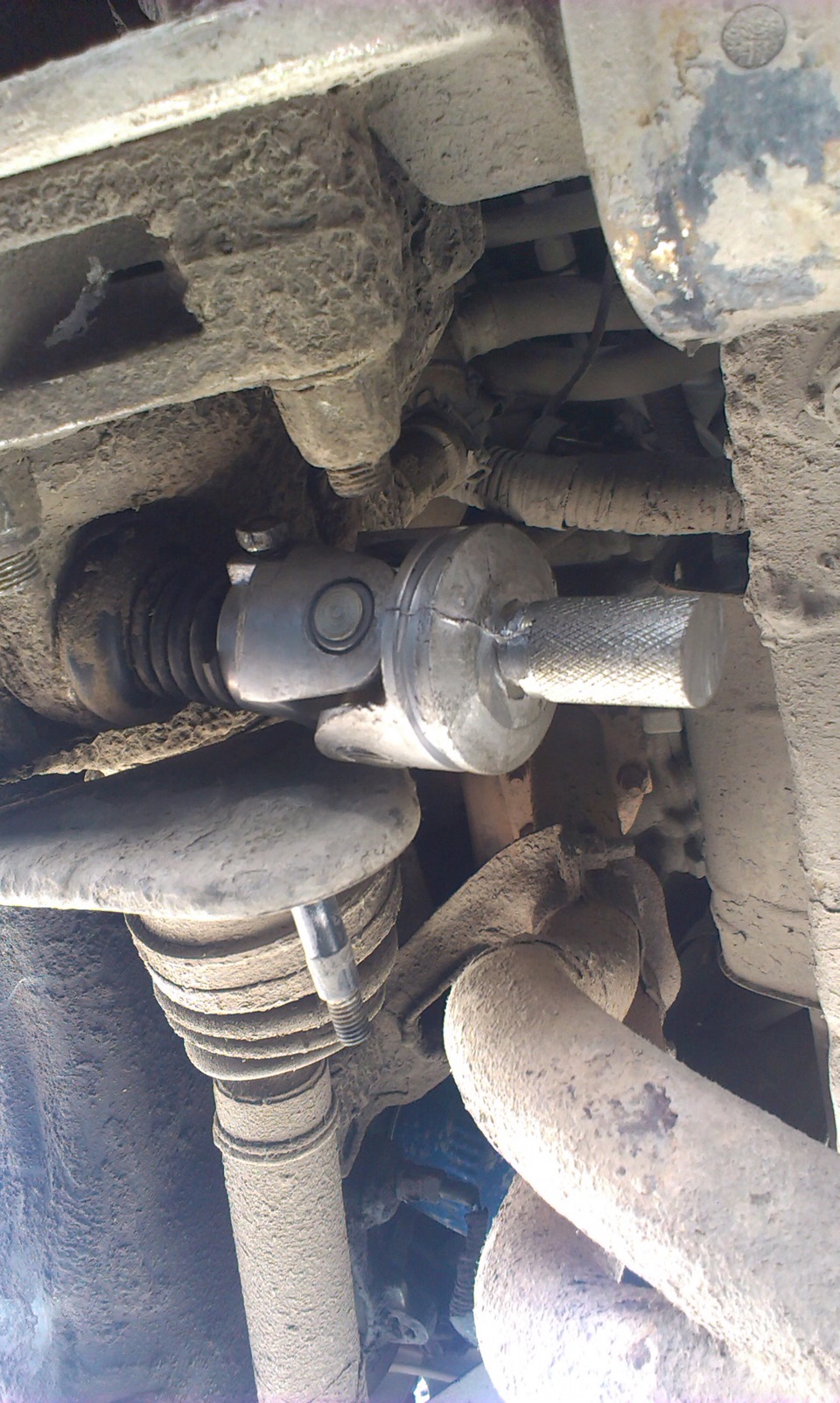

У ВАЗ 2109 есть своя болезнь, слабое место — это кардачник кулисы. Его замена на аналог от Калины позволит решить проблему, превратить недостаток в достоинство.

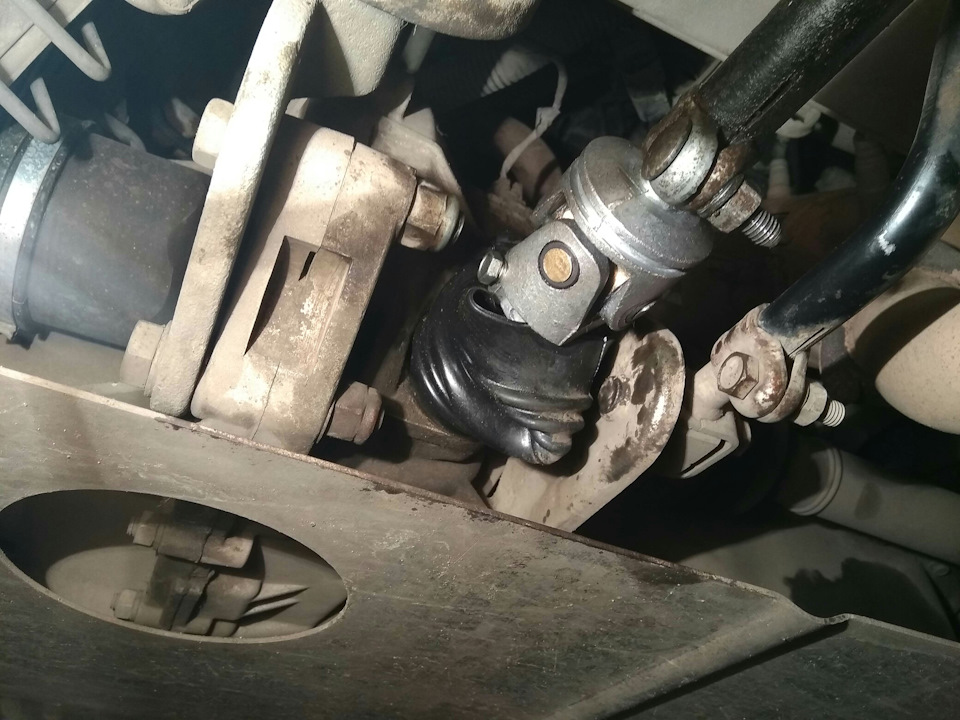

Карданчик

Инструкция по замене карданчика следующая.

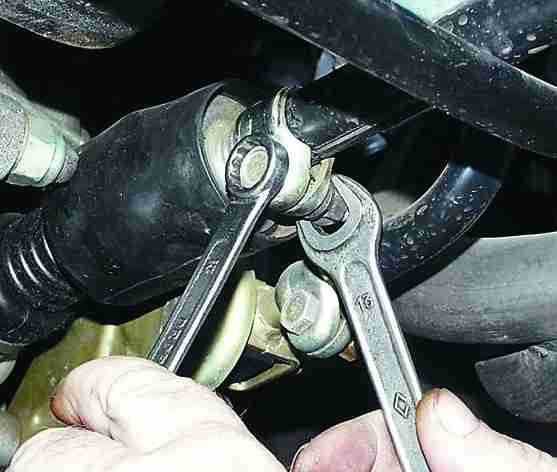

1. Двумя накидными ключами на 13 открутите хомут, который относится к тяге привода переключателя скоростей.
2. Оттяните отверткой пыльник, двигаясь к коробке. Если хотите, снимите его полностью. Так он точно не помешает в процессе ремонта.
3. Ключом на 10 открутите болт фиксации на кардане.
4. Молотком нанесите несколько аккуратных, не сильных ударов, чтобы сбить кардачик с вала. Пыльник убирайте в сторону, если не сделали это ранее.
5. Меняем старый карданчик на деталь от Калины. Она более надежная, эффективная и долговечная.
6. Для обратной сборки вам потребуется помощь товарища. Не спешите сразу в конце затягивать хомут.
7. Помощник будет из салона выставлять положение рычага КПП в оптимальных точках. Сначала нужно поймать центр, затем отвести рычаг немного вправо, пока вы снизу будете затягивать хомуты.
8. Проверьте, хорошо ли включаются передачи. Если да, то продолжаем сборку узла и проверяем обновленную КПП в условиях реальных дорог.

Опыт владельцев ВАЗ 2109 показывает, что при проблемах с кулисой зачастую суть кроется в неудачном заводском карданчике. Поменяв его на аналог от Калины, вам удастся избавиться от дискомфорта и продолжить уверенно эксплуатировать свой автомобиль. Заменив карданчик, конструкция КПП существенно улучшится.

Регулировка

Поменяв кулису или карданчик, следует обязательно отрегулировать работу узла.

1. Включите заднюю передачу, ослабьте натяжение хомута.
2. Выставьте селектор коробки в положение, в котором он в идеале должен располагаться при включении заднего хода.
3. Затяните хомут обратно.
4. Аналогичная операция выполняется с остальными скоростями.

Бывают ситуации среди владельцев ВАЗ 2109, когда со включением задней передачи возникают сложности. Здесь может помочь регулировка.

• Установите рычаг коробки на первую передачу;
• Ослабьте хомут кулисы;
• Проверните привод кулисы против часовой стрелки;
• Поворачивайте привода, пока селектор не прижмется к пластиковому стопору задней передачи. Это вы ощутите без проблем;
• Уперевшись в стопор, затяните под днищем хомут. Все, регулировка выполнена.

Процесс регулировки
