Куда приводит центральный провод от трамблера

Устройство контактной системы зажигания

В конструкцию контактной схемы зажигания включены следующие компоненты:

• замок (выключатель);

• катушка (КЗ);

• прерыватель (МП);

• распределитель (МР);

• регуляторы, центробежный и вакуумный (ЦР и ВР);

• свечи (СЗ);

• высоковольтные провода (ВП).

Катушка зажигания (КЗ) с двумя обмотками позволяет путем преобразования низкого напряжения получать высокий ток.

Механический прерыватель (МП) конструктивно выполнен вместе механическим распределителем (МР) в одном корпусе — трамблере. Он обеспечивает размыкание первичной обмотки КЗ.

Механический распределитель (МР) в виде ротора с контактной крышкой распределяет тока к свечам.

Центробежный регулятор (ЦР) позволяет изменять пропорционально величине оборотов коленвала угол опережения (УОЗ). Конструктивно ЦР выполнен в виде двух грузиков. В процессе вращения они воздействуют на подвижную пластинку, на которой находятся кулачки МП.

Вакуумный регулятор (ВР) выполняет корректировки величины угла опережения (УОЗ) в зависимости от нагрузки. При изменении положения дроссельной заслонки (ДЗ) меняется давление в полости за ДЗ. ВР реагирует на степень разряжения и корректирует величину УОЗ.

Симптомы повреждений, свидетельствующие о вероятных неисправностях

Как замена, так и ремонт трамблера в автомобиле ВАЗ-2106 производится при неправильной деятельности механизма.

1. В ходе движения машина дергается. К тому же подергивания нехарактерны для вашей «шестерки».
2. Двигатель не хочет заводиться.
3. Пытаясь разогнать транспортное средство, авто дергается, и на процесс разгона тратится немало времени. К тому же двигатель способен детонировать (наблюдается стук поршневых колец).
4. Увеличивается расход топлива.

В целом признаки похожи на те, что проявляются при неправильно выставленном зажигании. Естественно, при появлении указанных симптомов сложно утверждать, что поломка кроется в трамблере. Тем не менее диагностика этого узла необходима. Что же касается повреждений, побуждающих водителей ВАЗ-2106 к ремонту, то в основном они такие:

1. Перегорел либо изношен бегунок узла.
2. Перегорели контакты непосредственно в крышке.
3. Повредился датчик Холла. Здесь имеет место не только поломка контроллера, не исключен плохой контакт штекера регулятора.
4. Подшипник трамблера. От продолжительного использования разболтался либо его заклинило.
5. Имеются механические неполадки, включая трещинки на крышке.
6. Моторная жидкость проникает в распределительный узел. Проблему преимущественно связывают с герметичностью крышки.

Зазор и его выставление на трамблере

Зазоры между контактами трамблера и их регулировка – не менее важное мероприятие. Регулировку зазора рекомендуется проводить в автосервисах, но в крайних случаях сделать это можно и своими руками

Особенно, после того, как было выставлено самостоятельно зажигание.

Проверка и регулировка зазора

Пошаговая инструкция по выставлению зазора выглядит следующим образом:

• Подготавливается комплект спецщупов толщиною 0,40 мм.
• Крышка трамблера снимается.
• Демонтируется также ротор распределителя (его держат 2 винта-фиксатора).
• Коленвал проворачивается до тех пор, пока кулачок прерывателя не встанет в самое максимальное положение – когда контакты разомкнуты до предела.
• Теперь проверяется зазор между контактами трамблера. Если в одном месте, например, зазор меньше, то следует поочередно ослаблять затяжку винтов-фиксаторов стойки контактной группы и отодвигая стойку отверткой до тех пор, пока не встанет оптимальный зазор.

Раздел 7: Ремонт центрального провода

Центральный провод от трамблера отвечает за передачу тока от трамблера к зажигательной системе двигателя. Если центральный провод поврежден или неисправен, это может привести к недостаточной передаче тока и возникновению проблем с зажиганием двигателя.

Для ремонта центрального провода от трамблера требуется следующие инструменты:

• Отвертка;
• Мультиметр;
• Набор проводов и соединителей;
• Изоляционная лента или термоусадочная трубка.

Вот пошаговая инструкция для ремонта центрального провода:

1. Отсоедините центральный провод от трамблера, используя отвертку.
2. Проверьте центральный провод с помощью мультиметра, чтобы убедиться в его неисправности. Если мультиметр показывает, что провод перебит или имеет низкое сопротивление, значит он требует замены.
3. Если центральный провод поврежден, обрежьте его с обоих концов, чтобы получить свежую часть провода.
4. Подготовьте соединительные провода и соедините их с обоими концами центрального провода, используя соединители или пайку.
5. Проверьте качество соединения с помощью мультиметра. Убедитесь, что есть надежный контакт и сопротивление не превышает допустимое значение.
6. Оберните соединения изоляционной лентой или термоусадочной трубкой, чтобы изолировать их от влаги и других внешних воздействий.
7. Подсоедините отремонтированный центральный провод обратно к трамблеру.
8. Запустите двигатель и проверьте его работу. Убедитесь, что зажигание происходит без проблем.

Важно помнить, что при ремонте центрального провода от трамблера необходимо соблюдать меры предосторожности, чтобы избежать поражения электрическим током. Работайте с автомобилем при выключенном зажигании и отсоединенном аккумуляторе

Видео:Порядок подключения высоковольтных проводов. Простой примерСкачать

Раздел 2: Центральные провода в автомобиле

Центральные провода в автомобиле играют важную роль в передаче электрического сигнала от различных систем и устройств автомобиля. Они служат для подключения различных компонентов, таких как трамблер, зажигание, система впрыска топлива и другие.

Центральный провод от трамблера — это один из важных проводов в автомобиле. Он отвечает за передачу электрических импульсов от трамблера к свечам зажигания. Это позволяет создавать и поддерживать искру в камерах сгорания двигателя, что необходимо для его правильной работы.

Центральный провод от трамблера обычно имеет специальное кабелирование, чтобы обеспечить хорошую изоляцию и максимальную передачу сигнала. Он подключается к трамблеру с одной стороны и к блоку зажигания или свечам зажигания с другой стороны.

При эксплуатации автомобиля следует проверять центральные провода регулярно на наличие повреждений, износа или коррозии. Поврежденные провода могут привести к неправильной работе двигателя, отключению системы зажигания или даже поломке трамблера. При обнаружении проблемных проводов их следует заменить как можно скорее, чтобы избежать серьезных последствий.

Видео:Розпиновка бронепроводов на крышке трамблёра ваз 09 .Скачать

Проверка системы зажигания ВАЗ-2106

Приготовьте крестовую и плоскую отвертки, контрольную лампу или тестер, резиновые перчатки и пассатижи. Перед тем как проверять контактное зажигание, включите стояночный тормоз или установите колодки под колеса автомобиля.

• Сначала тщательно проверьте целостность всех элементов системы, а также надежность подключения высоковольтных проводов на всех участках. Они должны быть плотно посажены в соответствующие контакты.

• Включите зажигание и проверьте поступление тока в систему. Для этого подключите один провод лампы или тестера к массе, а второй к контакту «+Б» катушки. Лампа должна гореть, а тестер показывать напряжение более 11 В. Выключите зажигание.

• Чтобы протестировать высоковольтный провод, наденьте резиновые перчатки и вытащите из крышки трамблера центральный провод. Установите в наконечник кабеля рабочую свечу, а затем прижмите ее к массе металлической частью. Включением зажигания проверните коленвал. Если при этом на свече есть разряд, то провод исправен. В том случае, когда искры нет, нужно искать причину неисправности в трамблере.





















• Чтобы проверить работоспособность трамблера, снимите крышку и осмотрите ее на предмет каких-либо повреждений, а также целостности угольного контакта. При обнаружении дефектов, следует заменить крышку новым аналогом.

• Посмотрите на ротор распределителя. Бегунок не должен иметь никаких повреждений. Иногда корпус ротора может пробивать на массу. Проверьте также работоспособность помехоподавляющего сопротивления, установленного в роторе. При появлении малейших сомнений, рекомендуется заменить ротор.

• После этого необходимо проконтролировать наличие зазора между контактами МП. Сначала установите коленвал с помощью специального ключа в положение, при котором верхний торец кулачка вала трамблера будет находиться точно по центру текстолитовой подушки рычажка вращающего контакта. Замерьте зазор между контактами МП, его заданная величина 0,35-0,4 мм. При необходимости выполните соответствующую регулировку. После этого проверьте величину угла опережения.

• После выполнения вышеперечисленных действий и устранения выявленных неполадок или замены поврежденных компонентов запустите двигатель. Если в этом случае мотор не заработал, попробуйте заменить конденсатор, который находится в прерывателе.

Полезные советы

• Если вышло из строя помехоподавляющее сопротивление, установленное в роторе трамблера, его можно временно заменить пружиной от обычной шариковой ручки.

• Что делать, если в пути обнаружена поломка замка зажигания или обрыв проводки и в итоге питание не поступает к катушке зажигания? В этом случае можно доехать к ближайшему сервисному центру, подключив аварийную подачу питания с помощью дополнительного провода. Один конец его соедините с плюсовой клеммой аккумулятора, а второй с клеммой «+Б» катушки. Однако при этом следите, чтобы не было искрения. Если появляются сильные искровые разряды, сразу отключите провод. Значит, проблема с проводкой и этот вариант не подойдет.

Раздел 6: Проблемы с центральным проводом

Центральный провод, который идет от трамблера, может столкнуться с различными проблемами. В этом разделе рассмотрим наиболее распространенные из них.

1. Повреждение провода

Одной из проблем, с которой может столкнуться центральный провод, является его повреждение

Повреждения могут возникнуть из-за механического воздействия, например, при столкновении автомобиля с препятствием или при неосторожном обращении с проводами. Поврежденный провод может привести к неполадкам в работе двигателя и требовать замены

2. Окисление провода

Еще одной распространенной проблемой с центральным проводом является окисление. Окисление провода может произойти из-за воздействия окружающей среды или плохой качества материала, из которого сделан провод. Окисление может привести к ухудшению электрического контакта и возникновению неполадок в работе двигателя. Для предотвращения окисления провода рекомендуется периодически проверять и чистить контакты.

3. Растяжение провода

Если центральный провод слишком туго натянут, это может вызвать его растяжение. Растянутый провод может вывести из строя и стать причиной плохого контакта и неполадок. Необходимо правильно установить и закрепить провод, чтобы предотвратить его растяжение.

4. Повреждение изоляции провода

Изоляция провода служит для защиты его от воздействия внешних факторов. Если изоляция провода повреждена, это может привести к короткому замыканию и неполадкам в системе зажигания. Поврежденные участки изоляции следует тщательно обследовать и при необходимости заменить.

Видео:Что такое распределитель зажигания (трамблёр) и как он работает?Скачать

Параметры схемы, ее компоненты

https://youtube.com/watch?v=A7WQ6fEN1Bg

Схема системы зажигания состоит из:

• свечей;
• коммутатора;
• трамблера;
• реле зажигания ВАЗ 2109;
• катушек;
• выключателя;
• устройства блокировки (не позволяет запустить повторный цикл, пока предыдущий не окончен);
• противоугонного механизма;
• датчика Холла;
• механизма датчика-распределителя (получает вращение от распредвала);
• устройства автоматического отключения схемы, срабатывает в течение 8 секунд;
• выпрямителя тока;
• системы регулировки количества энергии в коммутаторе.

Что называют модулем зажигания? Модуль зажигания на ВАЗ — это катушка, коммутаторы, ЭБУ, заключенные в один пластиковый корпус. Где находится этот модуль? Откройте капот авто, отыщите высоковольтные провода — на одном из концов проводников размещены свечи, а на другом — модуль.

Некорректная работа этого устройства приводит к невозможности запустить двигатель либо к его ухудшенной работе. Модуль зажигания ВАЗ 2109 инжектор выполняет работу по созданию искры и ее правильному распределению, он имеет вакуумный регулятор опережения зажигания, поэтому настраивать его не нужно, в отличие от схемы в «девятках» с карбюратором.

ВАЗ 2101-2107 (классика, схема с прерывателем-распределителем)

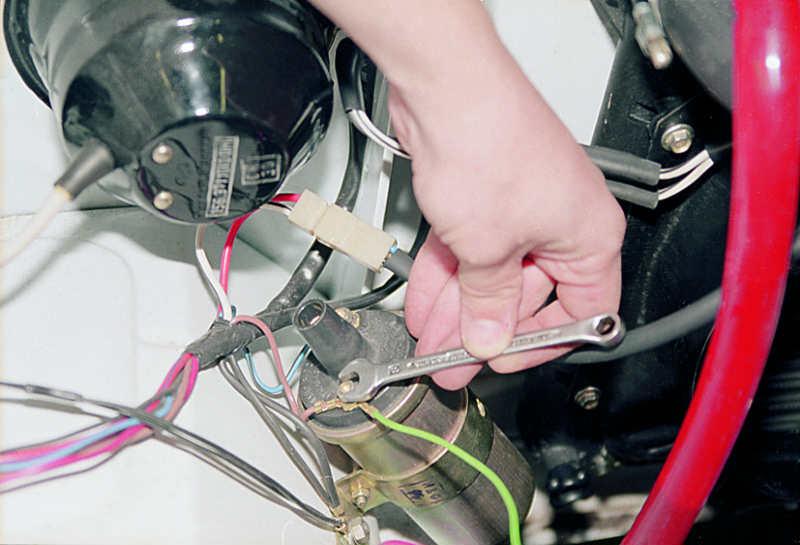

Центральный провод соединяет катушку зажигания с выходами на крышке трамблера. Эти контакты обозначены цифрами, соответствующими номерам цилиндров. Вставьте провода в гнезда и наденьте их концы на соответствующие цилиндры. Самый короткий провод идет на первый, а самый длинный на четвертый цилиндры.

Убедитесь, что контакты вставлены до конца, и резиновые колпачки одеты полностью. Соедините провода между собой штатными защелками. Последние предотвращают их перетирание, перегрев.

Порядок высоковольтных проводов ваз аналогичен для классического двигателя «Нива», и на модели ваз 2105, с ременным приводом газораспределительного механизма (ГРМ).

Модель 2107 имеет как контактную, так и коммутационную системы зажигания.

 Переднеприводные модели ВАЗ (бесконтактное зажигание)

Таким зажиганием оборудуют карбюраторные и инжекторные машины.

На этих моделях применяется бесконтактное зажигание. Привод трамблера предполагает установку вала бегунка только в одном положении, поэтому ошибка исключена.

На крышке трамблера есть установочная метка, которая находится рядом с гнездом провода 1-го цилиндра, т.е. спереди по ходу машины. Если смотреть на крышку с торца, то бегунок вращается против часовой стрелки. Зная это, легко понимать порядок подключения высоковольтных проводов ваз с передним приводом с бесконтактным зажиганием.

Следующий по ходу — 3-й цилиндр (нижний контакт), далее —4-4 (задний). Сверху находится второе гнездо. Провода вставляют до конца и закрывают колпачками.

Разновидности систем

В течение десятилетий, пока выпускалась модель ВАЗ 2107 (с 1982 по 2012 год), она оснащалась тремя типами систем зажигания:

1. механическая с контактами — прерывателями;
2. бесконтактная;
3. управляемая электронным блоком (ЭБУ).

Схема контактного зажигания, установленная в первых моделях ВАЗ 2107

В механическом варианте контакты, размыкаемые кулачком вала трамблёра, разрывают цепь низкого напряжения, инициируя образование мощного импульса во вторичной обмотке катушки. Этот разряд и направляется на электроды свечи, воспламеняющей топливо в том цилиндре, где поршень поднялся в верхнюю мёртвую точку (ВМТ) и такт сжатия завершён.

Схема бесконтактного зажигания семёрки с карбюратором

Устройство бесконтактной системы зажигания

Устройство БСЗ для карбюраторных двигателей состоит из:

1. Трамблер. Это устройство, которое отвечает за создание искры в нужный момент. Его еще называют распределителем системы зажигания.
2. Высоковольтная катушка. Этот элемент в устройстве системы зажигания получает от аккумулятора низкое напряжение, преобразует его и подает высокое напряжение. Поэтому от него идут высоковольтные провода. Катушка состоит из двух обмоток. Первичная — из проводом большого сечения (соединяется с электрической частью авто посредством реле замка зажигания), вторичная — это много витков тонкой проволоки (соединяется высоковольтным проводом с трамблером).
3. Коммутатор. Данный элемент системы бесконтактного зажигания отвечает образование искры. Простыми словами, коммутатор — это усилитель сигнала. Коммутатор есть только в системе зажигания ДВС с карбюратором. Кстати, самым лучшим карбюратором СОЛЕКС считается. На инжекторных Ваз 2107, как и на других — коммутатор не нужен, поскольку его функции выполняет контроллер бортового компьютера.
4. Высоковольтная и обычная проводка. Проводка высоковольтного напряжения должны соответствовать требованиям мощной изоляции.
5. Клеммы. Служат для соединений, должны быть прочными.

Электронная и бесконтактная система зажигания — это одно и то же устройство. Получило название из-за отсутствия контактной группы в устройстве системы. В замке зажигания контактная группа тоже есть, которая является частой причиной отказа запуска двигателя.

Установка электронного зажигания на видео на классические автомобили ВАЗ 2101-2107.

В этом видео ражжеваны все нюансы.

Стробоскоп — это прибор, с помощью которого даже новичок может правильно выставить зажигание. Подробнее по настройке зажигания страбоскопом смотрите на видео.

Также при установке БСЗ новички в этом деле могут делать элементарные ошибки, такие как, например: подключения катушки с перепутанные местами провода. Поэтому перед запуском все проверьте.

Если после установки электронного зажигания автомобиль не заводится, нужно сделать проверки правильности подвода вв проводов к цилиндрам и установку привода трамблера.

Ответ прост! Да, бегунок действительно смотрит на контакт 4-го цилиндра. Да, он должен смотреть на контакт 1-го цилиндра.

Принцип работы четырехтактной силовой установки

Понять, почему важно правильно подключать высоковольтные провода можно, если вы изучите принцип работы силовой установки. Карбюратор или инжектор ВАЗ-2109 работают примерно по одному принципу, так как обе силовые установки являются четырехтактными

1. Сначала объем цилиндра наполняется топливной смесью и отработанными газами. Этот процесс называется «впуск».
2. Затем двигатель переходит к сжатию. При нем клапана закрыты, а коленвал и шатун двигают поршень вверх. Смесь из топлива и воздуха переносится в камеру сгорания.
3. На этапе расширения включается в работу зажигание, появляется искра. Она воспламеняет топливную смесь, благодаря чему образуются газы. Они давят на поршень, из-за чего он двигается вниз. Через шатун это усилие передается на коленчатый вал.
4. Завершает процесс «выпуск» отработанных газов через выхлопную систему.

Схема зажигания Ваз 2109

Схему зажигания Ваз 2109 должен знать каждый его владелец. Не зная этой схему, Вы не сможете завести автомобиль в случае проблем с зажиганием. Тем более, что схем эта элементарно простая. На Ваз 2109 установлена бесконтактная система зажигания. Состоит он из следующих узлов: коммутатор, катушка зажигания, трамблер, датчик Холла, высоковольтные провода и свечи. Задача системы зажигания — своевременная, циклическая подача искры в цилиндры двигателя. Рассмотрим подробно как работает схема заж

Схема зажигания Ваз 2109

игания Ваз 2109: подача питания на систему зажигания осуществляется через реле. Пока ключ не будет в положении зажигания, реле не включится и не подаст питание на схему. Как только ключ повернут система зажигания запитывается. Питание +12В с аккумулятора подается на контакт Б катушки зажигания, 4-й контакт коммутатора. Датчик Холла запитывает сам коммутатор

Обратите внимание, что реле зажигания питается через монтажный блок, и если будет плохой контакт в разъемах Ш1,Ш8 или по какой-то причине окиснет или сгорит дорожка, система зажигания не будет запитана и Ваз 2109 не будет заводиться. Чтобы искра начала формироваться необходимо провернуть коленчатый вал двигателя

Вместе с ним провернется и распределительный вал и датчик Холла подаст импульс на коммутатор. Коммутатор в свою очередь соединит контакт К катушки зажигания с массой, в результате чего на центральном проводе появится искра. Когда бегунок трамблера соединит центральный провод и провод ведущий на конкретный цилиндр двигателя искра проскочит на свече, воспламеняя горючую смесь. Двигатель заведется. Когда необходимо заглушить двигатель, водитель с помощью поворота ключа в замке зажигания выключает реле, которое в свою очередь разбирает питание системы. Коммутатор, катушка зажигани становятся обесточены и перестают работать. Наиболее частые неисправности системы зажигания Ваз 2109: 1) Выход из строя коммутатора. 2) Выход из строя датчика Холла. 3) Плохой контакт бегунка в трамблере. 4) Отсутствие питания системы зажигания Ваз 2109. На Главную.

Форд Сиерра: подключение трамблера

На Форд Сиерра устанавливается трамблер системы Лукас. Чтобы грамотно соединить бронепроводку распределителя на этой модели, следует придерживаться следующей схемы.

• Вначале проверятся, как стоит 1-й цилиндр силовой установки. Его надо поставить в ВМТ, обязательно на момент сжатия.
• Трамблер вставить на предусмотренное место в отверстие БЦ силовой установки.
• Затем вставить болт-фиксатор трамблера, но пока его не затягивать.
• Теперь следует проверить, в каком положении располагается корпус трамблера по отношению к ротору. Вывод 1-го цилиндра должен смотреть точно на ротор.
• Теперь можно интегрировать бронепровода и свечи.
• АКБ ставится на место.
• При помощи специального инструмента настраивается правильная работа трамблера.

На Форд Сиерра устанавливаются два типа силовой установки типа DOHC. Оба варианта оснащаются электронным трамблером.

1. Если мотор с карбюратором, то распределитель ставится модели ESC2.
2. Если силовая установка с системой впрыска, то устанавливается трамблер типа EEC4.

Подробнее про оба трамблера:

• ESC2 – это система электронная карбюраторной силовой установки на 2.0 л.
• EEC4 – система зажигания, работающая на том же принципе, что и первая. Однако данная система соединена с ходом горючего и общей системой управления мотора. Также трамблер контролирует впрыск.

На фото ниже видна схема ESC2

A	Электромагнитный клапан перекрытия подачи топлива после выключения двигателя
B	Генератор
C	Резисторный нагревательный элемент автоматического пускового устройства карбюратора
D	Выключатель зажигания
E	Модуль управления зажиганием ESC II
F	Датчик температуры охлаждающей жидкости
G	Датчик положения и числа оборотов коленчатого вала
H	Катушка зажигания
J	Аккумулятор
K	Разъем кодирования октанового числа топлива

Система зажигания ESC2 содержит помимо электронного трамблера несколько датчиков. Они выполняют очень полезную функцию, посылая информацию модулю. Благодаря этому подбирается оптимальный вариант условий функционирования силовой установки, выставляется правильный угол опережения.

Модуль ESC2 регулирует в силовых установках карбюраторного типа положение дроссельной заслонки в режиме ХХ, обязательно с учетом нагрузок ДВС и его теплового состояния

Немаловажное значение играет положение дроссельной заслонки

Полезные данные содержатся и в таблице, где указаны данные о проверке компонентов системы зажигания ESC2.

Проверяемый элемент	Измерение между контактами	Зажигание	Значение	Замечания
Соединение картера с массой	«16» и масса «3» и масса	Выключено	0 – 0,5 Ом
Корректор октанового числа топлива	«7» и «16» «19» и «16»	Выключено	Сопротивление бесконечно большое	Перед проверкой отсоединить модуль ESC II
Датчик температуры охлаждающей жидкости	«10» и «22»	Выключено	37 кОм при 20° С 4 кОм при 80° С
Электромагнитный клапан демпфера рычага дроссельной заслонки	«24» и «4»	Выключено Включено	Сопротивление бесконечно большое 65 – 80 Ом	Если есть
Датчик положения коленчатого вала	«5» и «18» «17» и «16»	Включено	300 – 500 Ом Сопротивление бесконечно большое
Электропитание модуля ESC II	«4» и «16»	Включено	10 – 14 В

Общие советы при подключении высоковольтных проводов.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

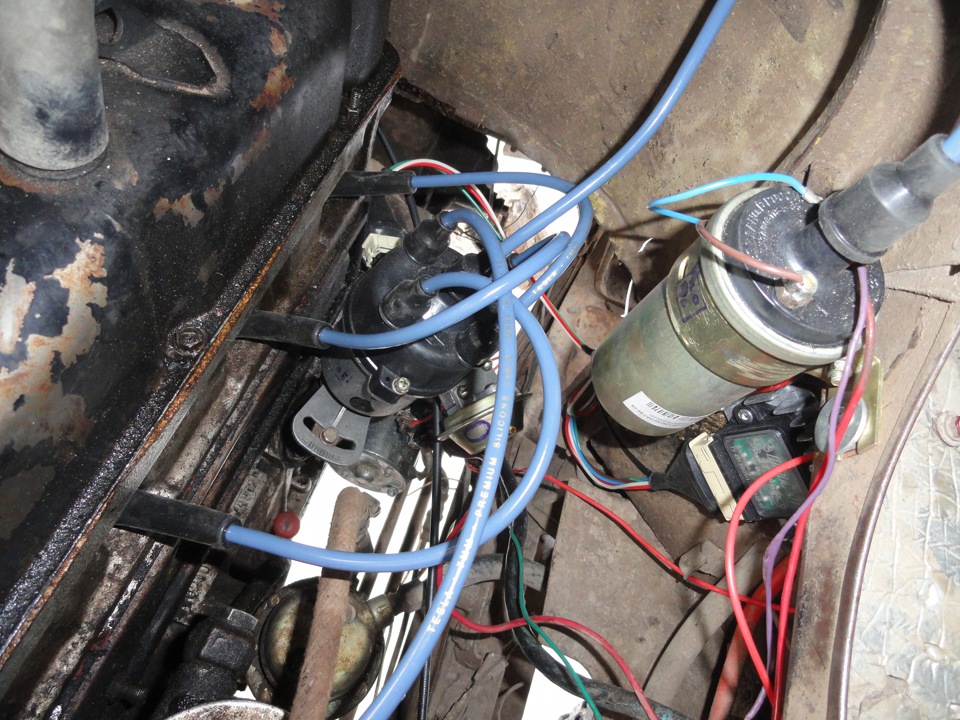

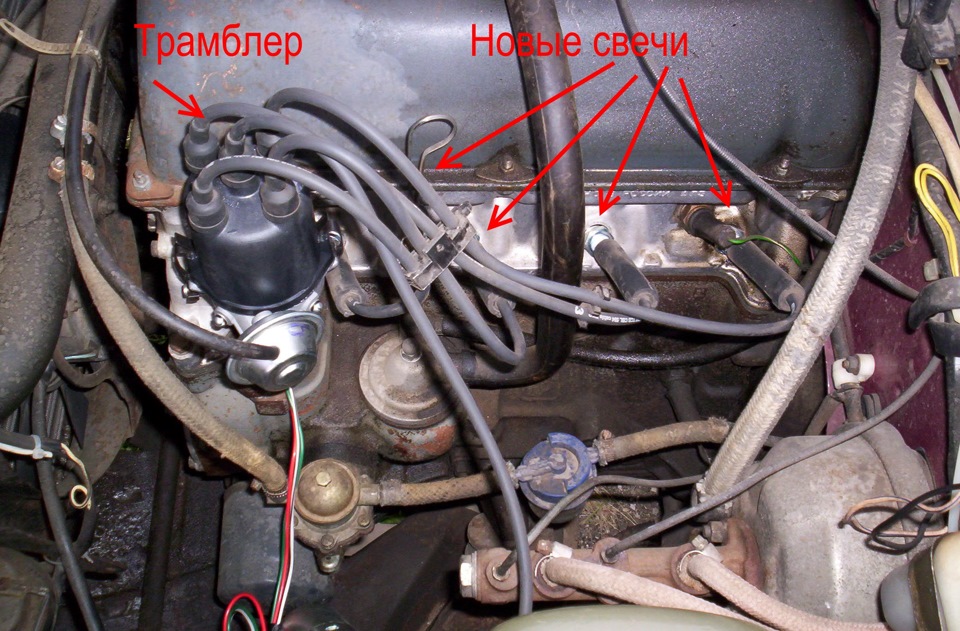

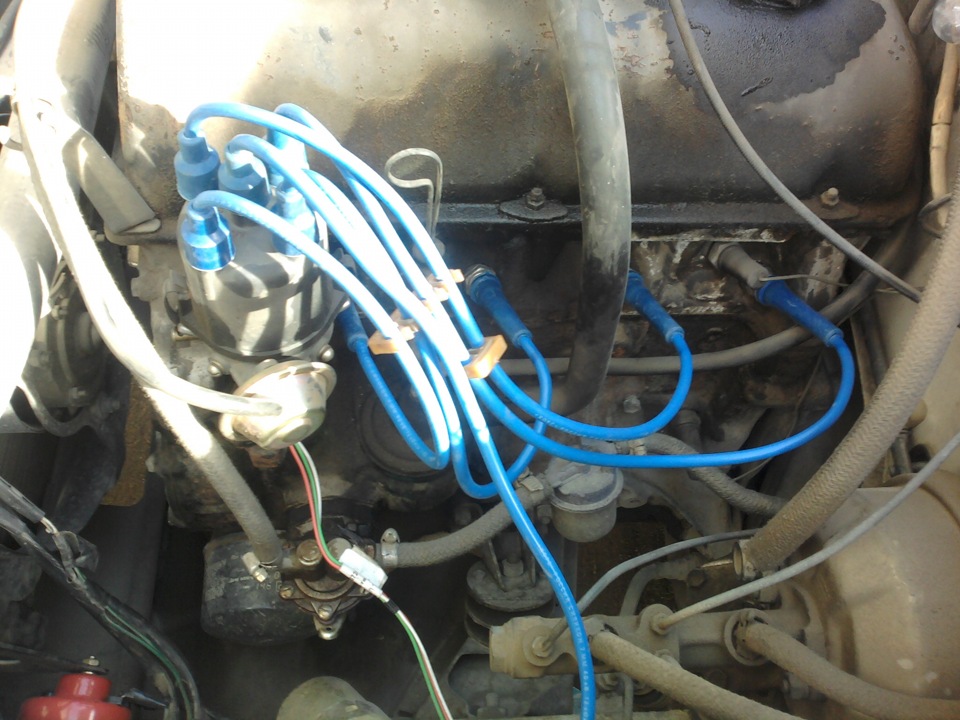

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Из чего состоит устройство

Компоненты трамблера – это целый мир. Каждый из элементов играет важную роль в функционировании не только распределителя, но и всей системы зажигания. Рассмотрим основные детали, влияющие на работу устройства.

1. Ротор	Этот компонент функционирует в тандеме с шестерней распредвала.
2. Прерыватель	Деталь содержит кулачковую муфту, функционирующую в комплекте с центробежной муфтой.
3. Бегунок	Обязательный элемент, фиксируемый к валу. Он вращается одновременно с валом.
4. Катушка	Деталь имеет двойную обмотку, обязательный элемент электрики.
5. ВК	Регулятор вакуумный, четко обеспечивающий опережение зажигания. Основным компонентом ВК, в свою очередь, является конденсатор, поглощающий части заряда и защищающий контакты от возможного оплавления.

ВК-контроллер – это регулятор, способный оказывать влияние на УОЗ

Особенно это важно бывает, когда меняется нагрузка автомобильной силовой установки. Отдельно вносятся коррективы в работу компонентов распределительного устройства. Схема вакуумного регулятора опережения зажигания

Схема вакуумного регулятора опережения зажигания

Специалисты рекомендуют определять производительность с помощью дросс-заслонки.

По сути, ВК-контроллер являет собой закрытую полость. Внутри конструкции имеется диафрагма, обеспечивающая наилучшие рабочие характеристики. Одна из полостей направлена в сторону карбюратора.

В процессе разрядки диафрагма устремляется вперед и от этого сжимается диск подвижного типа, а также кулачок-прерыватель. По текущей ситуации, корректируется время срабатывания.

Распределитель способен видоизменять искрообразовательный момент, оказывая таким образом на действующие характеристики силовой установки влияние.

В распределителях определенных видов нередко устанавливается октан-корректор. Компонент отвечает за скорость вращения валика.

Трамблер и его устройство

Примечательно, что на самых первых моделях трамблера октан-корректор регулировался вручную. Это добавляло лишние хлопоты водителям. Современные компоненты функционируют полностью автоматически.

Октан-корректор трамблера – элемент важнейший, иначе бы его не ставили. Нормально функционировать без него определенный вид распределителя не может. Именно этот регулятор меняет УОЗ, если владельцем заливается топливо с другим ОЧ.

Что касается самой конструкции регулятора, то внешне октан-корректор напоминает две пластинки, наделенные еще стрелкой. На последней имеются особые риски, посредством которых регулируется УОЗ. Кстати, такая же стрелка монтируется и на силовую установку.

Каким бы ни был идеальным трамблер автомобиля, время, технический прогресс и стремление человека повысить эксплуатационный комфорт не стоят на месте. Бесконтактная система зажигания, это, безусловно, шаг вперед.

Она является конструктивным продолжением контактно-транзисторной системы зажигания. Отличие – вместо прерывающей и размыкающей контактной группы установлен датчик бесконтактного типа.

Новая система сегодня штатно устанавливается на все известные иномарки, некоторые модели отечественных авто. Преимущества этой системы перед старой налицо: снижается в несколько раз расход топлива, уменьшается количество выбросов, повышается мощность силовой установки. Благодаря новой системе зажигания лучше и качественнее сгорает также топливно-воздушная смесь.

Бесконтактная система зажигания схема

Бесконтактная система зажигания включает в свой состав ряд элементов, среди которых наиглавнейшее значение имеет, конечно же, трамблер. Он соединяется со свечами и интегрируется с катушкой зажигания. Для этого используются специальные бронепровода.

Классический принцип функционирования БСЗ представлен в таблице ниже.

1	При вращении коленчатого вала двигателя датчик-распределитель формирует импульсы напряжения и передает их на транзисторный коммутатор.
2	Коммутатор создает импульсы тока в цепи первичной обмотки катушки зажигания.
3	В момент прерывания тока индуцируется ток высокого напряжения во вторичной обмотке катушки зажигания.
4	Ток высокого напряжения подается на центральный контакт распределителя.
5	В соответствии с порядком работы цилиндров двигателя ток высокого напряжения подается по проводам высокого напряжения на свечи зажигания.
6	Свечи зажигания осуществляют воспламенение топливно-воздушной смеси.

Что касается корректировки УОЗ, то за это в бесконтактной системе в ответе бывает РОЗ. В ходе изменения нагрузки на мотор, регулирование УОЗ уже осуществляет ВК-регулятор.

Таким образом, зная содержимое трамблера, принцип его функционирования, назначение и преимущества, можно многое понять для себя.

Раздел 9: Как узнать, куда идет центральный провод

Если вы хотите узнать, куда идет центральный провод от трамблера, вам может понадобиться схема проводки или информация из руководства по ремонту вашего конкретного автомобиля. Однако, существует несколько основных мест, куда может подключаться центральный провод:

1. Клемма свечи зажигания: наименее распространенный вариант, но возможно, что центральный провод подключен к клемме свечи зажигания напрямую.
2. Распределитель: это распределительное устройство, которое распределяет электрический сигнал от трамблера на нужные свечи зажигания. Центральный провод может быть подключен к распределителю.
3. Катушка зажигания: центральный провод может быть подключен напрямую к катушке зажигания. Катушка зажигания отвечает за создание электрического разряда, который инициирует зажигание.

Для того чтобы определить конкретное место подключения центрального провода от трамблера, рекомендуется обратиться к руководству пользователя или посетить официальный сервисный центр.

Видео:пропала искра уазСкачать

Устройство контактной системы зажигания

В конструкцию контактной схемы зажигания включены следующие компоненты:

регуляторы, центробежный и вакуумный (ЦР и ВР);

высоковольтные провода (ВП).

Катушка зажигания (КЗ) с двумя обмотками позволяет путем преобразования низкого напряжения получать высокий ток.

Механический прерыватель (МП) конструктивно выполнен вместе механическим распределителем (МР) в одном корпусе — трамблере. Он обеспечивает размыкание первичной обмотки КЗ.

Механический распределитель (МР) в виде ротора с контактной крышкой распределяет тока к свечам.

Центробежный регулятор (ЦР) позволяет изменять пропорционально величине оборотов коленвала угол опережения (УОЗ). Конструктивно ЦР выполнен в виде двух грузиков. В процессе вращения они воздействуют на подвижную пластинку, на которой находятся кулачки МП.

Вакуумный регулятор (ВР) выполняет корректировки величины угла опережения (УОЗ) в зависимости от нагрузки. При изменении положения дроссельной заслонки (ДЗ) меняется давление в полости за ДЗ. ВР реагирует на степень разряжения и корректирует величину УОЗ.

Установка зажигания: когда требуется

Стоит ориентироваться на некоторые симптомы, по которым автовладельцу несложно определить, что требуется регулировка и выставление трамблера.

1. Невозможно запустить двигатель.
2. Повышенный расход топлива. Порой это связано с необходимостью настройки карбюратора. Например, если зажигание отрегулировано позднее, в таком случае динамика «шестерки» окажется низкой, а чтобы хорошо разогнаться, мотору требуется больше бензина.
3. Возникновение в глушителе или воздушном фильтре выстрелов.
4. Силовой агрегат функционирует нестабильно: шумит, вибрирует. Выставить зажигание и четко поставить трамблер на ВАЗ-2106 требуется в случае троения двигателя или тряски.
