Датчик распредвала ваз 2114 признаки неисправности

Измерение входного сопротивление

Самым простым способом является проверка дпкв мультиметром и заключается в измерении сопротивления его обмотки. Для этого необходимо иметь соответствующий прибор, который способен с этим справиться. Если же такого прибора нет, то придется прибегать к радиолюбительству. Итак, переключив свой мультиметр в режим измерения сопротивления, и установив переключатель пределов на 2кОм, надежно установите щупы прибора на контакты датчика, при этом они должны быть чисты.

Чтобы этого добиться его можно промыть спиртом или бензином. Может это и окажется причиной неисправности. Установив щупы на контакты, наблюдаем показания прибора, которые должны вписываться в диапазон от 550 до 750 Ом. Если это так, то скорее датчик исправен. Но это можно утверждать с вероятностью 50%, потому что при пробоях и замыканиях сопротивления могут изменяться. И если у нового оно было 750 Ом, а при проверке выяснилось, что оно составляет 500 Ом, то это говорит, что он неисправен. И у него произошло межвитковое короткое замыкание.

Это приводит к снижению уровня импульса, который детектируется контроллером. Поэтому чтобы быть уверенным в его 100% исправности необходимо обратиться к паспортным данным, в которых будет указано его точное сопротивление и индуктивность. Исходя из этого, можно проверить и индуктивность обмотки датчика. Для этого необходимо перевести свой прибор в режим измерения индуктивности, если конечно такой имеется. Показания на исправном датчике должны составлять до 400 мГн при сопротивлении 750 Ом. Если по паспорту датчик имеет сопротивление 500 Ом, то соответственно его индуктивность будет составлять 200 мГн. Если это так, то датчик исправен.

Кроме того следует проверить состояние изоляции датчика. Для этого необходимо иметь мегаомметр. Хоть и в мультиметре имеется режим измерения высокого сопротивления, но оно измеряется с низким напряжением и высоко погрешностью, мегаомметр же выдает напряжение до 500 В и он является отдельным прибором. Итак, установив напряжение измерения на приборе 500 В и точность измерения 10% при нормальных условиях (20-22 0 ), становимся одним концом щупа на корпус датчика, а вторым на контакт. Сопротивление не должно быть менее 20 МОм.

Местонахождение и предназначение

Для обнаружения датчика фаз не нужно занимать сложные акробатические положения, добраться до него несложно, он расположен там, где находится распределительный вал, в правой части подкапотного пространства поблизости с воздушным фильтром

Причем абсолютно не важно 8 клапанов или 16 в вашем «железном коне», адрес прописки «ДПРВ» остается неизменным. Так как же функционирует этот маленький на первый взгляд бесполезный механизм? Узнав его специализацию, сомнения об его эффективности отпадут сами-собой

Итак, датчик фаз при содействии специальной шестеренки, считывает информацию с распредвала, после чего отправляет ее в электронный блок управления мотором. Последний на основании полученных данных, производит корректировку угла зажигания. То есть дорогие друзья, нам счастливым обладателям «четырнадцатой модели» нет необходимости постоянно регулировать трамплер, как это происходит на карбюраторных автомобилях, здесь все автоматически. Что уж говорить ХХI век и правда пора новых технологий. Именно благодаря этому процессу, удается значительно снизить расход топлива, да еще и поднять уровень мощности силового агрегата. Только представьте сколько «кушал» бы инжекторный автомобиль без «ДПРВ»?

Проверяем датчик распределительного вала на ВАЗ-2114 при помощи тестера или мультиметра

Многие автомобилисты сталкивались с тем, что выходил из строя датчик распределительного вала, или по-другому датчик фаз ВАЗ-2114. Причин данному явлению может быть множество, но как правило – это износ. Не все автолюбители способны провести диагностику этого датчика, хотя в самом процессе нет ничего сложного или заумного.

Видео-обзор симптомов поломки датчика распредвала на ВАЗ-2114:

Принцип работы датчика

Общий вид датчика распределительного вала

Данный измеритель по принципу действия похожий с датчиком Холла .

Считывание происходит при помощи специальной шестерни распределительного вала, на которой отсутствуют зубья. Отсутствующие элементы расположены таким образом, что когда данный промежуток попадает на датчик, то первый поршень находится в мёртвой точке, в верхней или нижней.

Схема работы датчика фаз

Сигнал срабатывает и передается на электронный блок управления двигателя, когда датчик попадает на отсутствующие зубья. В свою очередь, в зависимости от пришедшего показателя, ЭБУ проводит регулировку угла зажигания. Благодаря установке такой системы, двигатели «Самара-2» стали эффективнее и популярнее.

Месторасположение датчика под капотом ВАЗ-2114

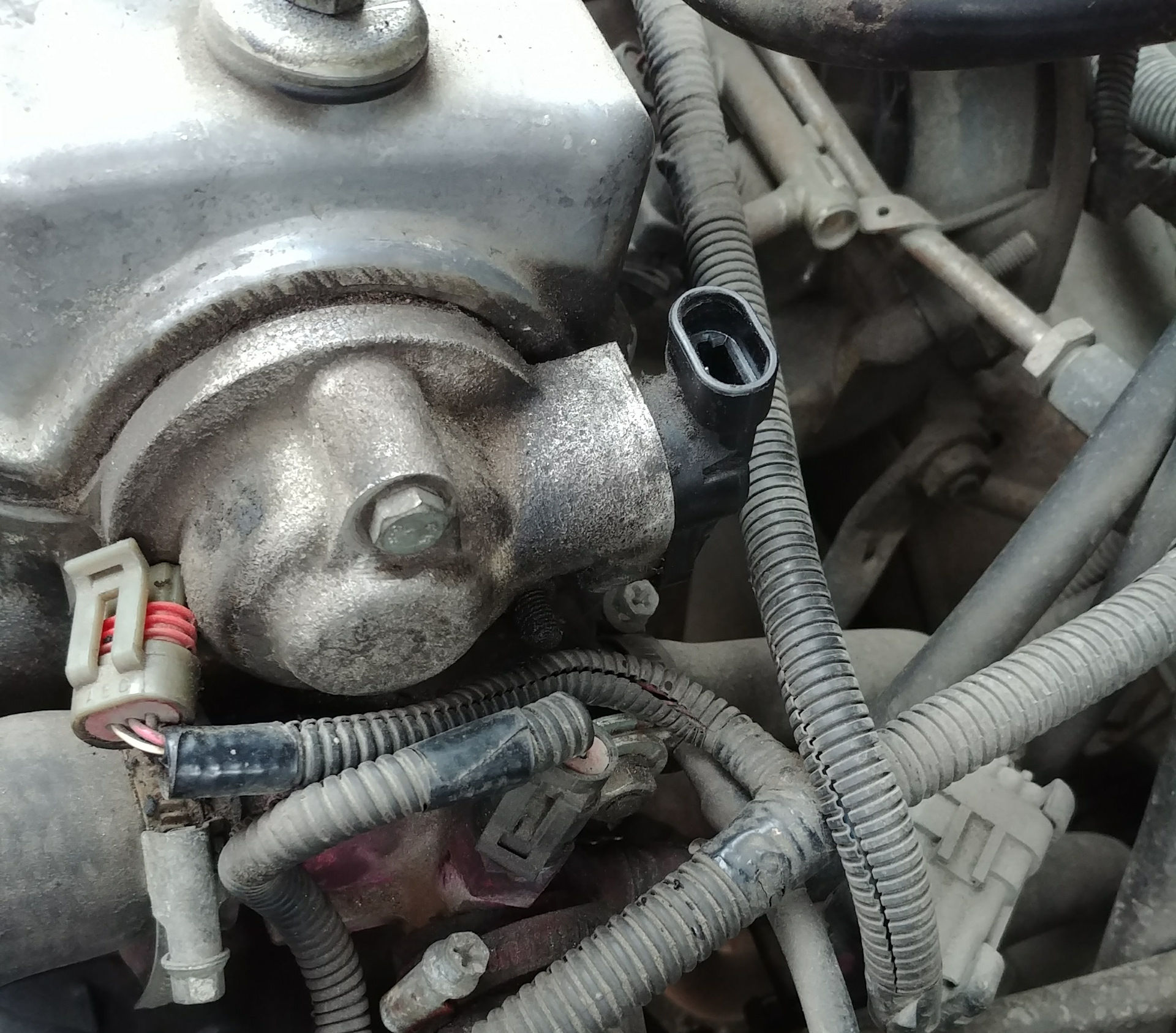

Датчик распределительного вала на ВАЗ-2114 расположен возле воздушного фильтра, на очень близком расстоянии от головки блока цилиндров. Это местоположение измерителя почти всегда стандартно для остальных автомобилей инжекторной группы.

Месторасположение датчика распредвала

Основные причины поломки датчика

Прежде чем приступить непосредственно к процессу диагностики, необходимо выяснить причины неисправности датчика фаз ВАЗ-2114.

Итак, перейдем непосредственно к самым прямым и косвенным показателям:

Электрическая схема датчика

Появление на приборной панели, всем известного – Check Engine , сигнализирует о том, что появились неисправности. В данном случае, старт двигателя происходит, не дожидаясь ответа от датчика распределительного вала, а система зажигания работает на основе последних показателей.
Повышенный расход топливной смеси , также может послужить косвенным показателем неисправности ДПРВ.
Автомобиль начинает терять мощность и динамику в целом.

Проверка работы датчика распредвала

Итак, когда все вопросы рассмотрены, можно перейти непосредственно к диагностическим операциям.

Первый способ – это ручная диагностика. Как она проводится? Рассмотрим данный вопрос поэтапно:

Демонтируем датчик.
Первая диагностика – визуальная. Стоит осмотреть состояние корпуса, наличие повреждений и трещин.

Распиновка проводов датчика

Мультиметр в помощь

Теперь необходимо при помощи мультиметра проверить контактную группу. Сначала осматриваем контакты на наличие влаги, а затем «прозваниваем» их. Если тестер не реагирует, то датчик вышел из строя.

Диагностика проводится следующим образом: «минус» щуп тестера подключается к левому контакту на датчике, а «плюс» — к центральному. Далее подносим металлическую пластину к датчику. Изменение показателя напряжения на датчике сразу будет видно на мультиметре.

Проверка датчика при помощи мультиметра

Вторым способом диагностики становится подключение к электронному блоку управления автомобиля. В нем, при появлении Check Engine остаются коды ошибок, которые свидетельствуют неисправности. Существует две ошибки связанные с датчиком фаз, а именно:

Ошибка датчика ФАЗ 0340 — показывает, что ЭБУ не получает сигнала с датчика распредвала. Следует проверить обрыв и состояние (окисление) контактов до повреждения самого датчика.
Ошибка 0343 — высокий уровень сигнала датчика распредвала. Чаще всего это повреждение проводки от ЭБУ до датчика, или поломка и окисление клемм, или ненадёжное соединение.

Принцип работы датчика распредвала

Осциллограф

Третьим способом проведения диагностики является осциллограф. При помощи этого прибора, почти сразу можно определить неисправность датчика распределительного вала. Но, к сожалению, далеко не каждый автолюбитель имеет данное устройство в своем арсенале.

Проверка при помощи компьютера или осциллографа

Проверить датчик положения распределительного вала ВАЗ-2114 достаточно легко и просто. Почти каждый автомобилист сможет справиться с данной задачей. Но, всё-же рекомендуется начинать диагностические операции с подключения в ЭБУ и определения кодов ошибок.

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур. Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
Попросите человека в машине запустить двигатель.
Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
Другой человек должен включить зажигание, не запуская мотор.
Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
Помощник должен запустить двигатель.
Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя. Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
Отсоединить «фишку» от датчика, отщелкнув фиксатор.
Демонтировать датчик из его посадочного места.
На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Замена

Увы, не всегда визуальный осмотр позволяет получить ответ на вопрос о неработающей датчике фаз. Потому вам предстоит провести демонтажные работы, осмотреть и при необходимости заменить устройство.

Демонтированный ДФ

Приступать к демонтажу ДФ можно только при условии, что аккумуляторная батарея выключена. В противном случае может сгореть не только датчик, но и вся проводка, весь автомобиль.

Приступаем к работе. Процедура замены ДФ на 8-клапанном и 16-клапанном двигателях несколько отличается, потому обе ситуации мы рассмотрим отдельно.

Замена ДФ на 8-клапанном двигателе

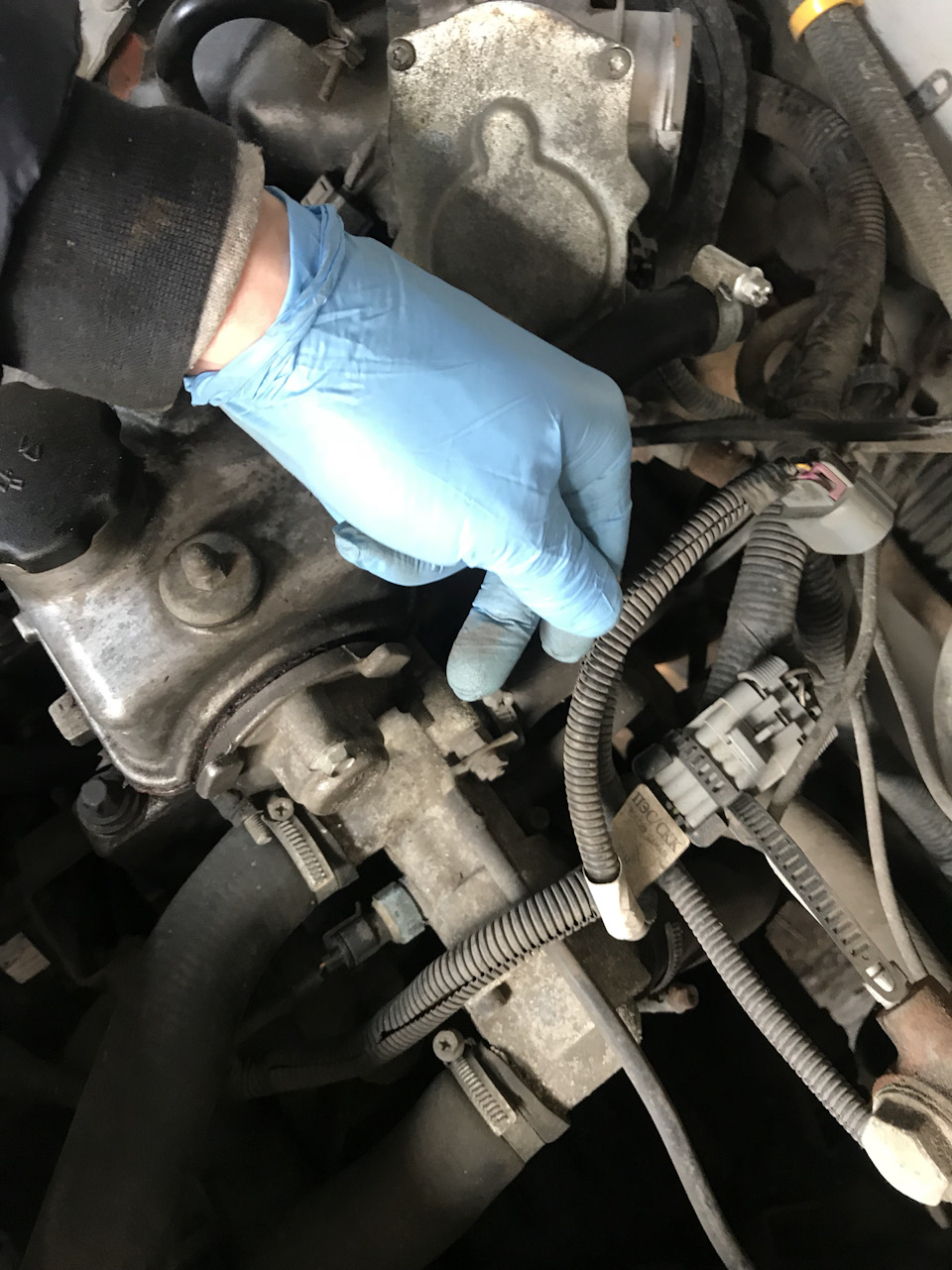

Первым делом определяем, где же наш датчик находится. А располагается он вверху двигателя, справа около воздушного фильтра.
Фиксация устройства осуществляется с помощью одного болта. Открутить его вам поможет обычный гаечный ключ на 10 миллиметров.
Открутив крепежный элемент, извлеките датчик распределительного вала.
Обязательно закройте гнездо, куда вставляется девайс. Это позволит предотвратить попадание мусора и посторонних предметов. Тем самым вы гарантируете себе правильную работу нового устройства.
Взяв девайс в руки, визуально изучите его текущее состояние согласно инструкциям, приведенным выше.
Если на поверхности скопилась грязь, пыль, удалите ее, использую обычную сухую ветошь из хлопчатобумажной ткани. Вытрите устройство, избавившись от влаги и загрязнений, после чего попробуйте поставить его на место.
В случае, если указанные выши ошибки вновь показались на экране вашего бортового компьютера, придется извлекать устройство и ставить на его место новое.
В некоторых, очень редких ситуациях, даже замена измерителя не позволяет избавиться от проблем. Это связано со сдвигом напрессованной контролирующей шестеренки. Случается редко, но кто знает, может подобная ситуация — это именно ваш случай. Исправить подобную поломку можно только с помощью специализированного оборудования. Решить проблему своими руками даже при желании невозможно.
Несколько чаще ошибки ДФ возникают из-за того, что ремень ГРМ был неправильно установлен в процессе замены, либо он оказался слишком растянут в результате установки или длительной эксплуатации.

Пробираемся к устройству

Замена ДФ на 16-клапанном двигателе

Если вы имеете дело с 16-клапанным силовым агрегатом, тогда процедура демонтажа и замены поврежденного датчика распределительного вала будет выглядеть несколько иначе.

Располагается искомый девайс с лицевой части под воздушным коллектором. Ищите устройство в непосредственной близости от шкива первого распределительного вала.
Теперь, когда местоположение девайса определено, можно приступать к демонтажным работам.
Снимите решетку радиатора.
Удлинителем с головкой на 10 миллиметров открутите два крепежных элемента.
Визуально изучите состояние измерительного устройства, убедитесь в чистоте контактов и целостности проводки.
При обнаружении дефектов на старом датчике, поставьте на его место новый.
В процессе замены, ни в коем случае не используйте дополнительные герметики или уплотнительные средства, поскольку датчик постоянно находится в очень агрессивной среде, где регулярно меняется температура. Лишние составы способны спровоцировать поломку масляной системы и даже всего двигателя.

Проверка работоспособности

Итак, вам удалось заменить ДФ. Работа не сложная, но имеет свои нюансы. Сложнее всего — добраться до искомого устройства. Все остальное — дело пары движений.

Но поставить новый ДФ — мало. Нужно еще убедиться, что устройство работает и посылает необходимую информацию на ваш электронный блок управления.

Для проверки нужно:

Вернуть на аккумулятор минусовую клемму;
Запустить двигатель;
С помощью сканера или контроллера проверить машину на наличие ошибок;
Прислушаться к работе силового агрегата, который должен функционировать стабильно без признаков неисправностей;
Проверить приборную панель, чтобы там не горела лампочка Check;
Порадоваться в случае правильно проведенной замены.

Практика показывает, что в случае с 16-клапанным двигателем работа занимает несколько больше времени по сравнению с 8-клапанными силовыми агрегатами. В любом случае, на проверку и замену у вас должно уйти не более часа.

Инструкция проверки и замены

В случае, когда вышеперечисленными способами не удалось привести в норму его состояние, то эта деталь подлежит замене. В замене, также как и в проверке, ничего сложного нет, поскольку крепление их распредвала происходит без регулировки зазора. Благодаря такой функции можно избежать ошибок при установке нового девайса. В случае, если зазор регулируется, необходимо соблюдать определённые нормы.

Если вы не уверенны, что замена датчика распредвала самостоятельно пройдет успешно, отвезите его в специальный сервисный центр. Там замену делают при помощи осциллографа. При запуске осциллографа наблюдается стабильность считывания данных на различных оборотах двигателей.

Если у вас есть осциллограф, и вы уверены, что сможете сделать такую процедуру – делайте. Только внимательно следите за сменой данный, которые будут показывать осциллограф. Если он показывает прямые полоски, и нет никаких пробелов – это хорошо. Поскольку придётся лишь убрать старый, а поставить новый.

В принципе, если применять такой способ, нужно учитывать множество моментов и особенности, которые предоставляет тестер, чтобы замена этой детали распредвала прошла успешно. Так как, если показатель не работает, то по логике вещей и двигатель не должен работать. Но техника – дело тонкое, и иногда она даёт сбои в работе. Если датчик и встроенные электроприборы не знают место положения – они переходят к аварийному состоянию. И, находясь длительное время в таком состоянии, датчик выходит из строя.

Рекомендуем: Какое моторное масло лить в двигатель: синтетику или полусинтетику?

Как проверить датчик фаз

Проверка работоспособности датчика фаз двигателя внутреннего сгорания выполняется при помощи диагностического прибора, а также при помощи электронного мультиметра, способного работать в режиме измерения постоянного напряжения. Пример проверки обсудим для датчиков фаз автомобиля ВАЗ-2114. На моделях с 16-ти клапанным двигателем устанавливается датчик модели 21120-3706040, а на 8-ми клапанные — 21110-3706040.

В первую очередь перед диагностикой датчики необходимо демонтировать с их посадочного места. После этого нужно произвести визуальный осмотр корпуса ДФ, а также его контактов и контактной колодки. В случае, если на контактах присутствует грязь и/или мусор — от него необходимо избавиться при помощи спирта либо бензина.

Для проверки датчика 8-ми клапанного мотора 21110-3706040 его необходимо подключить к аккумуляторной батарее и электронному мультиметру по приведенной на рисунке схеме.

Далее алгоритм проверки будет следующим:

Выставить питающее напряжение на уровне +13,5±0,5 Вольт (для питания можно воспользоваться обычным автомобильным аккумулятором).
При этом напряжение между сигнальным проводом и «массой» должно составлять не менее 90% от питающего (то есть, 0,9V). Если оно ниже, а тем более равно или близко к нулю, значит, датчик неисправен.
Поднести к торцу датчика (которым он направлен к реперу распредвала) стальную пластину.
Если датчик исправен, то напряжение между сигнальным проводом и «массой» должно быть не более 0,4 Вольт. Если больше — значит, датчик неисправен.
Убрать стальную пластину от торца датчика, напряжение на сигнальном проводе опять должно вернуться к исходным 90% от питающего напряжения.

Для проверки датчика фаз 16-ти клапанного двигателя 21120-3706040 его необходимо подключить к блоку питания и мультиметру по приведенной на втором рисунке схеме.

Для проверки соответствующего датчика фаз вам понадобится металлическая деталь размером шириной не менее 20 мм, длиной не менее 80 мм и толщиной 0,5 мм. Алгоритм проверки будет похожим, однако, с другими значениями напряжений:

Установить питающее напряжение на датчике, равное +13,5±0,5 Вольт.
При этом, если датчик исправен, то напряжение между сигнальным проводом и «массой» не должно превышать 0,4 Вольта.
Поместить заранее подготовленную стальную деталь в щель датчика, куда помещается репер распределительного вала.
Если датчик исправен, то напряжение на сигнальном проводе должно быть не менее 90% от значения питающего напряжения.
Убрать пластину от датчика, при этом напряжение опять должно упасть до значения не более 0,4 Вольт.

В принципе, подобные проверки можно выполнять, и не демонтируя датчик с его посадочного места. Однако, чтобы осмотреть его лучше снять. Зачастую при проверке датчика имеет смысл проверить и целостность проводов, а также качество контактов. Например, бывают случаи, когда фишка неплотно держит контакт, из-за чего с датчика не поступает сигнал на электронный блок управления. Также, при возможности, желательно «прозвонить» провода, идущие от датчика к ЭБУ и к реле (питающий провод).

Кроме проверки мультиметром, нужно проверить наличие соответствующих ошибок датчика при помощи диагностического прибора. Если подобные ошибки выявлены первый раз, то можно попытаться их сбросить при помощи программных средств, либо просто отсоединив на несколько секунд минусовую клемму аккумуляторной батареи. Если же ошибка появилась вновь — нужна дополнительная диагностика по приведенным выше алгоритмам.

Типовые ошибки датчика фаз:

P0340 — отсутствует сигнал определителя положения распредвала;
P0341 — фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
P0342 — в электрической цепи ДПРВ слишком низкий уровень сигнала (фиксируется при замыкании на массу);
P0343 — уровень сигнала от измерителя превышает норму (обычно возникает при обрыве проводки);
P0339 — от датчика поступает прерывистый сигнал.

Таким образом, при выявлении указанных ошибок желательно выполнить дополнительную диагностику как можно быстрее с тем, чтобы двигатель работал в оптимальном рабочем режиме.
