Двигатель умз 414 уаз-469, уаз-452

Историческая справка

Традиционно УАЗ 469 выпускался в двух вариантах:

1. Грузопассажирская версия – 7 мест и 100 кг багажа;
2. Командирская версия – 2 места для пассажиров и 600 кг багажа.

Отраслевая нормаль 1945 года

Согласно старой системы классификации автотранспорта, действовавшей с 1945 года, УАЗ 469 выпускался под данным именем, используя буквенно-цифровое название:

1. Буквенная аббревиатура УАЗ расшифровывалась как Ульяновский автозавод;
2. 469 – порядковый заводской индекс, присваиваемый самим предприятием своим моделям и разработкам.

Отраслевая нормаль 1966 года

Хотя на момент выпуска автомобиля УАЗ 469 (1972г) была принята новая отраслевая система классификации (отраслевая нормаль ОН 025270-66), автозавод продолжал использовать название по старому нормативу.

Однако, в 1985 году автопроизводителя заставили изменить название, согласно действующих требований:

1. автомобилю был присвоен четырехзначный номер – 3151;
2. согласно новой системы, автомобиль может называться в документации как УАЗ 3151.

Все дальнейшие модификации и новые модели автозавод именовал согласно действующих нормативов. В частности, появившийся в 2005 году УАЗ Патриот, согласно отраслевой классификации, получил «правильное» обозначение – УАЗ-3163. Для большей идентификации заводская инструкция содержала оба названия.

Кривошипно-шатунный механизм двигателя УАЗ-469

Подробности

Категория: Двигатель УАЗ-469

Блок цилиндров двигателя из алюминиевого сплава. Ци­линдры выполнены в виде съемных мокрых гильз, отлитых из серого чугуна. Уплотнение верхней части гильзы осуществляет­ся зажимом бурта гильзы между блоком и головкой блока че­рез прокладку, а нижней части — через резиновое кольцо из маслобензостойкой резины (рис. 14).Головка блока цилиндров из алюминиевого сплава со встав­ными седлами и направляющими втулками клапанов. Между блоком и головкой установлена прокладка из асбостального по­лотна, пропитанного графитом и армированного металлическим каркасом. Толщина прокладки (в сжатом состоянии) 1,5 мм. Чтобы избежать прилипания прокладки к блоку и головке, ее перед постановкой на место натирают с обеих сторон порошком графита. Прокладка симметричная.Поршни выполнены из алюминиевого сплава с терморегулирующей вставкой, луженные оловом. В верхней части поршня имеются три канавки: две верхние канавки служат для уста­новки в них компрессионных колец, а нижняя — для установки составного маслосъемного кольца.

Рис. 14. Установка гильзы в цилиндр:А — положение резинового кольца на гильзе до запрессовки; Б — положение резинового кольца при запрессовке гильзы.

Поршни подбирают к цилиндрам (при сборке и ремонтах двигателя) с зазором 0,012 … 0,036 мм.Поршневые кольца устанавливают по три на каждом порш­не: два компрессионных и одно составное маслосъемное. Для по­вышения износостойкости наружная поверхность верхнего ком­прессионного кольца покрыта тонким слоем пористого хрома. Наружная поверхность второго компрессионного кольца для улучшения приработки к цилиндру покрыта оловом.На внутренних цилиндрических поверхностях обоих компрессионных колец предусмотрены проточки, за счет которых коль­ца после установки их в рабочее положение несколько вывер­тываются (рис. 15). Это улучшает и ускоряет их приработку к цилиндрам. Кольца необходимо устанавливать на поршень про­точками вверх, в сторону днища. Стыки колец должны быть разведены на 180° по отношению друг к другу.

Рис. 15. Установка колец на поршне УАЗ-469:1 — поршень; 2 — компрессионные кольца: 3 — кольцевые диски; 4 — осевой расширитель; 5 — радиальный расширитель; 6 — терморегулирующая вставка

Маслосъемное составное кольцо стальное, имеет два кольце­вых диска, радиальный и осевой расширители. Два кольцевых диска снимают с зеркала цилиндра излишнее масло, которое через отверстия в поршне отводится в картер двигателя. Замок колец прямой.Поршневые пальцы плавающего типа, пустотелые.Поршневой палец подбирают к поршню и верхней головке шатуна с минимальными зазорами, допустимыми по условиям смазки.Шатуны стальные двутаврового сечения. В верхние головки шатунов запрессованы тонкостенные втулки из оловянистой бронзы.Для смазки поршневого пальца в верхней головке шатуна имеется отверстие, совпадающее с отверстием во втулке.

Технические характеристики

Для автомобиля УАЗ 469 мощность двигателя имеет первостепенное значение. Более мощный силовой агрегат всегда сможет быстрее преодолеть тяжелые участки дороги и развить высокую скорость на трассе с твердым покрытием. Немаловажным показателем является расход топлива.

Чем больше топлива жрёт машина, тем меньший у нее запас хода при стандартных топливных баках. Следовательно, необходимо чаще заправляться, терять драгоценное время. И второй минус – необходимо больше средств выкладывать на топливо. Экономичный автомобиль с неприхотливым двигателем снижает расходы для своего владельца.

Система питания двигателя УАЗ-469 принудительная. Топливо подается насосом диафрагменного типа. Два топливных бака (левый и правый) вмещают по 39 л. Баки оснащены в нижней части пробками для слива топлива. Заливные горловины топливных баков выведены в специальные ниши в левой и правой стойках дверей. Ниши закрываются крышками, откидывающимися вниз. Для удобства заправки УАЗ-469 в трубах имеются выдвижные удлинители, которые фиксируются в выдвинутом положении.

Из чего состоит система питания двигателя УАЗ-469, запчасти: 1 — фильтр тонкой очистки топлива; 2 — карбюратор; 3 — топливный насос; 4 — правый топливный бак; 5 — кран переключения топливных баков; 6 — фильтр-отстойник; 7 — пробка сливного отверстия фильтра; 8 — левый топливный бак.

Пробка топливного бака УАЗ-469 уплотняется с помощью резиновой прокладки и имеет впускной и выпускной клапаны.

Пробка топливного бака УАЗ-469, запчасти: 1 — палец; 2 — колпачок выпускного и впускного клапанов; 3 —держатель клапанов; 4 — прокладка; 5 — пружина выпускного клапана; б—заклепка; 7— корпус пробки: 8 — впускной клапан; 9 — пружина впускного клапана; 10 — цепочка.

Трехходовой кран переключения топливных баков расположен под сиденьем водителя с правой стороны. Включение правого или левого бака осуществляйте поворотом рукоятки крана в соответствующую сторону. С включением бака устанавливайте в соответствующее положение и переключатель указателя уровня топлива на панели приборов.

Топливный фильтр-отстойник нужен для фильтрации топлива от механических примесей и воды, установлен на левом лонжероне рамы с внутренней стороны. Для слива воды и грязи в отстойнике есть пробка. Отстойник вместе с фильтрующим элементом крепится к литой чугунной крышке с помощью центрального болта 3. Чтобы извлечь фильтрующий элемент для его промывки, достаточно отвернуть один этот болт.

Из каких узлов состоит топливный фильтр-отстойник УАЗ-469, запчасти: 1 — прокладка; 2 — крышка; 3 — центральный болт; 4 — прокладка фильтрующего элемента; 5 — фильтрующий элемент; 6 — отстойник; 7 — пробка сливного отверстия; 8 — пластина фильтрующего элемента; 9 — отверстия в пластине для прохода топлива; 10 — выступы на пластине; 11 — отверстия в пластине для стоек (два отверстия в каждой пластине).

Топливный насос (на УАЗ-469 устанавливается насос типа Б9-В.) диафрагменный, установлен на левой стороне блока цилиндров двигателя. Он имеет рычаг для ручной подкачки топлива при неработающем двигателе. В корпусе насоса есть отверстие для вентиляции полости под диафрагмой. При обнаружении течи топлива из этого отверстия диафрагму нужно заменить.

Из каких узлов состоит топливный насос УАЗ-469, запчасти: 1 — корпус, 2 — шток, 3 — уплотнитель, 4 — шайба, 5 и 16 — пружины, 6 — диафрагма, 7 — впускной клапан, 8 — фильтр-сетка, 9 — прокладка, 10 — крышка, 11 — винт, 12 — пружина клапана, 13 — держатель выпускного клапана, 14 — головка корпуса, 15 — оттяжная пружина, 17 — рычаг привода, 18 — эксцентрик распределительного вала, 19 — ось рычага привода, 20 — валик рычага ручной подкачки, 21 — рычаг ручной подкачки.

Фильтр тонкой очистки топлива установлен с левой стороны двигателя, в передней его части. Фильтр состоит из корпуса, фильтрующего элемента, стакана-отстойника, резиновой прокладки, пружины и скобы с гайкой-барашком.

Из каких узлов состоит фильтр тонкой очистки топлива УАЗ-469, запчасти: 1 — корпус: 2 — прокладка; 3 — фильтрующий элемент; 4 — стакан; 5 — пружина фильтрующего элемента; 6 —коромысло; 7 — гайка.

Технические характеристики бензиновых двигателей

ОБЩИЕ СВЕДЕНИЯ

Параметр	Модель двигателя
DR	DS	NP	WH
Число цилиндров	4	4	4	5
Диаметр цилиндра, мм	81,0	81,0	81,0	79,5
Ход поршня,мм	86,4	86,4	86,4	77,4
Рабочий объем, см3	1781	1781	1781	1921
Степень сжатия	8,8	10,0	10,0	10,0
Номинальная мощность, кВт (л.с.)/ Частота вращения коленчатого вала, мин–1	55 (75)/ 4500	60 (90)/ 5200	66 (90)/ 5200	74 (100)/ 5600
Максимальный крутящий момент, Н·м/ Частота вращения коленчатого вала, мин–1	138/ 2500	145/ 3300	150/ 3300	150/ 3300
Порядок работы цилиндров	1–3–4–2	1–2–4–5–3
Блок цилиндров	Чугунный безгильзовый
Головка блока	Из алюминиевого сплава, в головку запрессованы направляющие втулки и седла клапанов
Поршни	Из алюминиевого сплава со стальными вставками с двумя компрессионными и одним маслосъемным кольцом
Коленчатый вал	Стальной кованый
Фазы газораспределения впускных клапанов, град:
– открытие до ВМТ	5	1	3	0,5
– закрытие после НМТ	21	37	33	36,5
Фазы газораспределения выпускных клапанов, град:
– открытие до НМТ	41	42	41	37
– закрытие после ВМТ	3	2	5	1
Зазор между кулачками распределительного вала и регулировочными шайбами клапанов на холодном двигателе (при температуре головки цилиндров 20° С), мм:
– впускных клапанов	0,2 ± 0,05	0,2 ± 0,05*	–	0,2 ± 0,05
– выпускных клапанов	0,4 ± 0,05	0,4 ± 0,05	–	0,4 ± 0,05
Масляный фильтр	Champions
Давление масла в системе смазки двигателя, кг/см2:
– на холостом ходу	0,3 ± 0,15	0,3 ± 0,15	0,3 ± 0,15	От 0,15 до 0,45
при частоте вращения коленчатого вала 2000 мин–1	1,8 ± 0,2	1,8 ± 0,2	1,8 ± 0,2	2,0
Воздушный фильтр	Mann C2852/2 или Purflux A460	Mann C22117 или Purflux A515
Топливный насос	Механический диафрагменного типа марки Pierburg	Механичес- кий диафраг- менного типа
Карбюратор	Pierburg 1В3	Pierburg 2Е2	Keihin 26-30DC	Keihin
Система впрыска топлива	–	–	–	–
Система зажигания	Бесконтактная с датчиком-распределителем, катушкой зажигания и коммутатором
Угол опережения зажигания, град	18 ± 1	18 ± 1	18 ± 1	18 ± 1
Свечи зажигания	Bosch W7D, W7DC, W8D, W8DC; Beru 14-7D, 14-7DU, 14-8D, 14-8DU; Champion N8Y, N10Y	Bosch W6DO, Beru 14-6DU, Champion N79Y	Bosch W6DO, Beru 14-6DU, Champion N79Y	Bosch W6DO, Beru 14-6D, Champion N7Y
Зазор между электродами свечей, мм	0,6 – 0,8	0,8 – 0,9	0,8 – 0,9	0,8 – 0,9
* Для автомобилей с автоматической трансмиссией.

Параметр	Модель двигателя
KP	WC	KU	RT	NF
Число цилиндров	5	5	5	5	5
Диаметр цилиндра, мм	81,0	79,5	81,0	81,0	82,5
Ход поршня, мм	77,4	86,4	86,4	77,4	86,4
Рабочий объем, см3	1994	2144	2226	1994	2309
Степень сжатия	10,0	9,3	10,0	10,0	10,0
Номинальная мощность, кВт (л.с.)/ Частота вращения коленчатого вала, мин–1	85 (115)/ 5200	100 (136)/ 5700	101 (138)/ 5700	85 (115)/ 5200	98 (133)/ 5600
Максимальный крутящий момент, Н·м/ Частота вращения коленчатого вала, мин–1	170/ 3000	185/ 4800	185/ 3500	170/ 3000	186/ 4000
Порядок работы цилиндров	1–2–4–5–3
Блок цилиндров	Чугунный безгильзовый
Головка блока	Из алюминиевого сплава, в головку запрессованы направляющие втулки и седла клапанов
Поршни	Из алюминиевого сплава со стальными вставками с двумя компрессионными и одним маслосъемным кольцом
Коленчатый вал	Стальной кованый
Фазы газораспределения впускных клапанов, град:
– открытие до ВМТ	1	2,5	2	3,9
– закрытие после НМТ	37	52,5	41	31	41,2
Фазы газораспределения выпускных клапанов, град:
– открытие до НМТ	37	48	40	31	45,9
– закрытие после ВМТ	1	6	1	2	4,9
Зазор между кулачками распределительного вала и регулировочными шайбами клапанов на холодном двигателе (при температуре головки цилиндров 20° С), мм:
– впускных клапанов	–	0,2 ± 0,05	–	–	–
– выпускных клапанов	–	0,4 ± 0,05	–	–	–
Масляный фильтр	Champions
Давление масла в системе смазки двигателя, кгс/см2:
– на холостом ходу	От 0,15 до 0,45	От 0,15 до 0,45	От 0,15 до 0,45	От 0,15 до 0,45	От 0,15 до 0,45
– при частоте вращения коленчатого вала 2000 мин–1	2,0	2,0	2,0	2,0	2,0
Воздушный фильтр	Mann C22117 или Purflux A515	Bosch
Топливный насос	Электрический погружного типа марки Bosch	Электри- ческий марки Bosch
Карбюратор	–	–	–	–	–
Система впрыска топлива	Механическая система R-Jetronic фирмы Bosch	Механи- ческая система KE-Jetronic фирмы Bosch
Система зажигания	Бесконтактная с датчиком-распределителем, катушкой зажигания и коммутатором	Электрон- ная типа VEZ фирмы Bosch
Угол опережения зажигания, град	18 ± 1	18 ± 1	18 ± 1	18 ± 1	15 ± 1
Свечи зажигания	Bosch W6DO, Beru 14-6DU, Champion N79Y	Bosch W6D, W6DO, Beru 14-6DU, Champion N79Y	Bosch W6DС, Beru 14-6DU, Champion N7YС	Bosch W7DTС, Beru 14-7DTU, Champion N7BYC	Bosch W7DTС, Beru 14-7DTU
Зазор между электродами свечей, мм	0,7 – 0,8	0,8 – 0,9	0,8 – 0,9	0,7 – 0,9	0,7 – 0,9

В двигателях типа DC выпуска с сентября 1985 года, NP, KU, NF установлены
гидравлические толкатели клапанов.

Устройство генератора УАЗ 469

Генератор на УАЗ 469 представляет собой установку для выработки электрической энергии. Агрегат запускается при повороте ключа на старт в выключателе зажигания автомобиля. В режиме запущенного двигателя генератор вращается постоянно до самой остановки двигателя внутреннего сгорания.

Вокруг генераторного шкива имеются гнутые пластины, изготовленные в форме русской буквы «Г». Набор таких пластин составляет 12 штук. Это лопасти генератора, которые при вращении шкива нагнетают холодный воздух на корпус агрегата. Таким образом, осуществляется его охлаждение, поскольку при интенсивном вращении корпус сильно разогревается.

На автомобилях УАЗ 469 используется генератор Г250П2 переменного тока со встроенным выпрямительным блоком ВБГ-1 или ПБВ-4-45, работающий совместно с регулятором напряжения, 665.3701-01 или 161.3771, переменного тока со встроенными интегральными регуляторами напряжения.

• 1. Генератор
• 2. Регулятор напряжения
• 4. Разъем 4-х контактный
• 4а. Разъем (вид со стороны проводов)

Генератор Г250П2 представляет собой трехфазную синхронную электрическую машину переменного тока с электромагнитным возбуждением и встроенным кремниевым выпрямителем БПВ4-45. Генератор Г250П2 имеет не один, а два вывода «Ш». Подключение генератора УАЗ 469 осуществляется по схеме.

Конструкция генератора содержит следующие основные элементы: неподвижный статор, вращающийся ротор, крышку со стороны контактных колец, щеткодержатель, выпрямительный блок, крышку со стороны привода и шкив вентилятора.

Моторы УАЗа 39626 и Патриота

Автомобиль УАЗ 39629, по-другому «санитарный», чаще всего используется для перевозки больных и имеется в большинстве медицинских пунктов. Широко используется как в мегаполисах, так и в сельской местности. Эти машины оснащают тремя разными двигателями.

1. ЗМЗ-402.
2. УМЗ-4178, по характеристикам схожий с первым, отличаются только заводы-изготовители. Эти моторы обладают рабочим объемом в 2,4 литра и мощностью в 92 лошадиные силы.
3. УМЗ 4218 объемом в 2,8 литров и с 98 л. с. под капотом.

На автомобилях УАЗ Патриот стоит четырехцилиндровый четырехтактный двигатель серии ЗМЗ 409.10. Расположение клапанов верхнее, а охлаждение — жидкостное. Система зажигания у этого мотора микропроцессорная, впрыск топлива — распределенный. Дизельный двигатель ЗМЗ-51432 для УАЗ Патриот — просто необходимость.

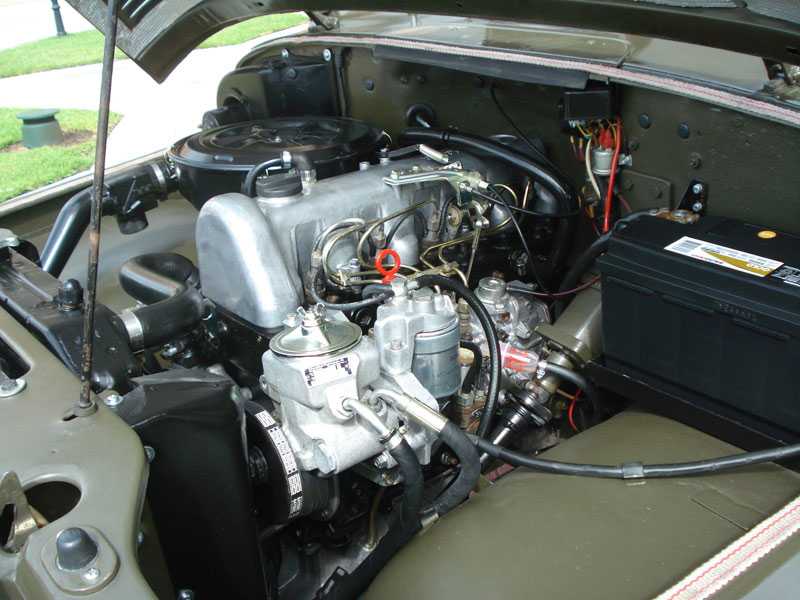

Дизельное топливо экономней и практичней

В России дизельное топливо постепенно входит в моду, но вот производство моторов на дизеле до недавнего времени было всего лишь в планах. Иностранные дизельные двигатели для автомобиля УАЗ Патриот, как правило, не подходили, и попытки их агрегирования были оставлены.

Обзоры дизельного двигателя УАЗ Патриот зарубежной компании IVECO F1A, заканчиваются негативными отзывами о его качестве. Может, потому, что для российских автомобилей привычнее ульяновские или заволжские моторы. Объем заграничного движка — 2,3 литра, а мощность — 116 лошадей. Итальянский двигатель более шумный и менее мощный. Однако владельцев Патриота с иностранным мотором порадует хорошая тяга и достаточно экономичный расход топлива — чуть меньше 10 литров на 100 км.

Обслуживание

Обслуживание силового агрегата на УАЗ 469 проводится по стандартной схеме. Так, межсервисный интервал составляет 15 000 км пробега до первого капитального ремонта. После восстановления движка рекомендуется проводить техническое обслуживание каждые 10-12 тыс. км, чтобы сберечь ресурс мотора.

Каждое второе для движка УАЗ — это комплексная замена расходных материалов. В нем владелец транспортного средства должен выполнить следующие технические работы:

• Смена масла и фильтрующего элемента.
• Замена топливного фильтра.
• Чистка карбюратора.
• Замена воздушного фильтрующего элемента.
• Проверка свечей зажигания.
• Регулировка клапанного механизма.
• Проверка прокладок на пробой.

Характеристики мотора УАЗ 469

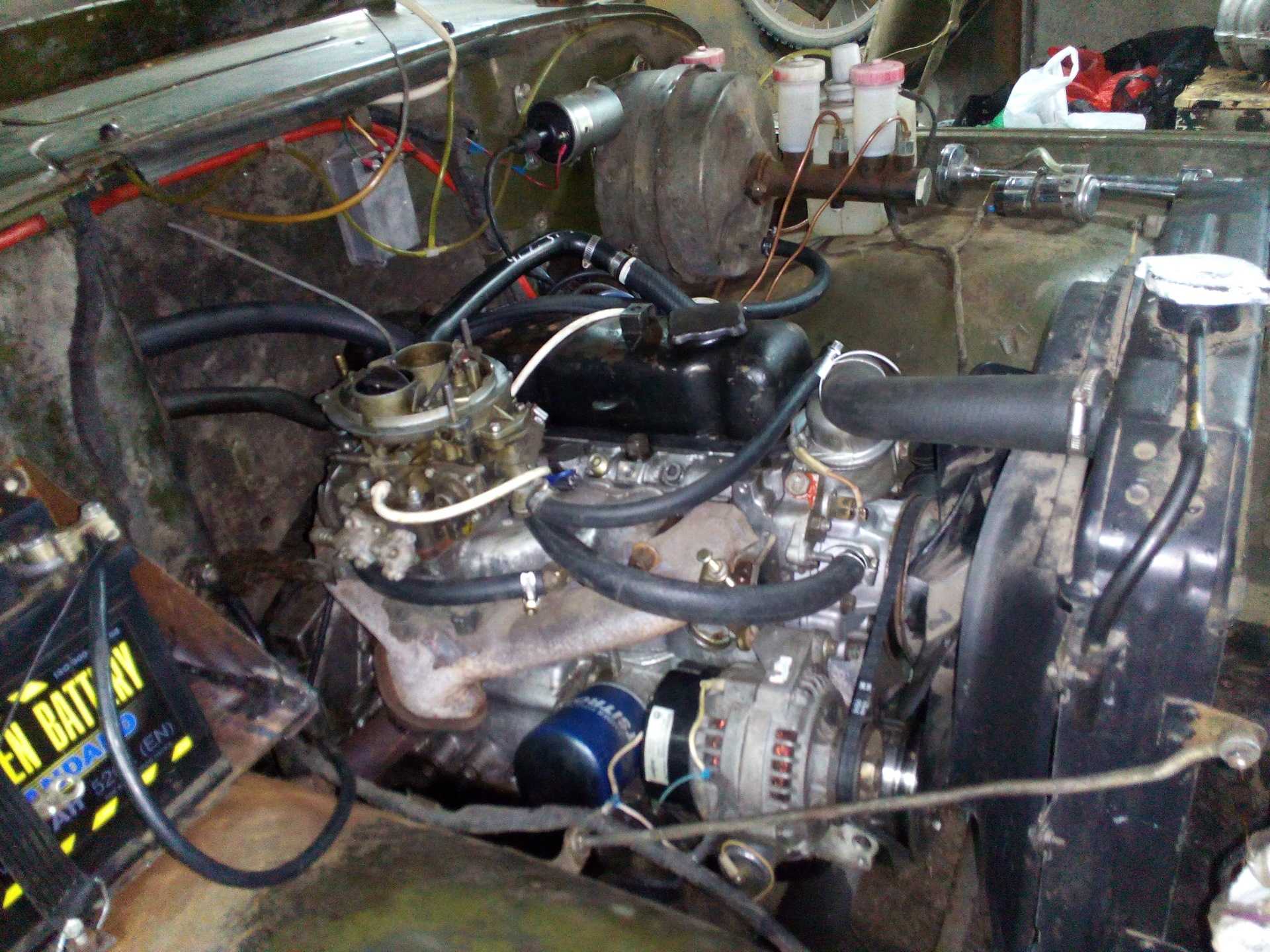

УАЗ 469 обладает 4-цилиндровым двигателем серии УМЗ 417 объемом в 2,5 литра. Мощность такого мотора достигает 75 лошадей, расположение клапанов верхнее. Система подачи топлива принудительная. Закрытая система охлаждения, жидкостная с принудительной циркуляцией. Нюанс этого двигателя — достаточно приличный расход топлива, до 16 литров за сотню.

Две разных модификации этого двигателя устанавливаются на УАЗ 469 двух разных предназначений. УМЗ 4178 — на обычные гражданские модели, УМЗ 4179 — на военные. Отличие «военных» моторов в том, что они оборудуются датчиком-распределителем и высоковольтной экранированной проводкой. К тому же в них есть специальное место для обогрева.

Отличительной особенностью двигателя серии УМЗ 417 является особенная конструкция объединенного блока цилиндров и верхней части картера в единое целое, выполненное из высокопрочного алюминиевого сплава. Цилиндры представляют собой мокрые съемные гильзы и отливаются из серого чугуна. Износостойкость гильзы обеспечивается благодаря кислотоупорному чугуну в верхней части.

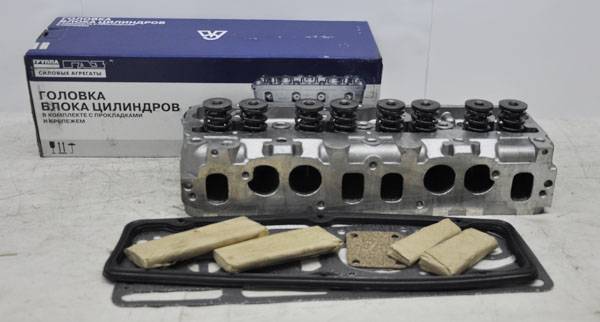

Алюминиевая головка цилиндров в сборе для мотора УМЗ 417

Головка блока является общей для всех цилиндров и изготавливается из алюминиевого сплава, так же как и поршни. Пятиопорный коленвал сделан из магниевого чугуна.

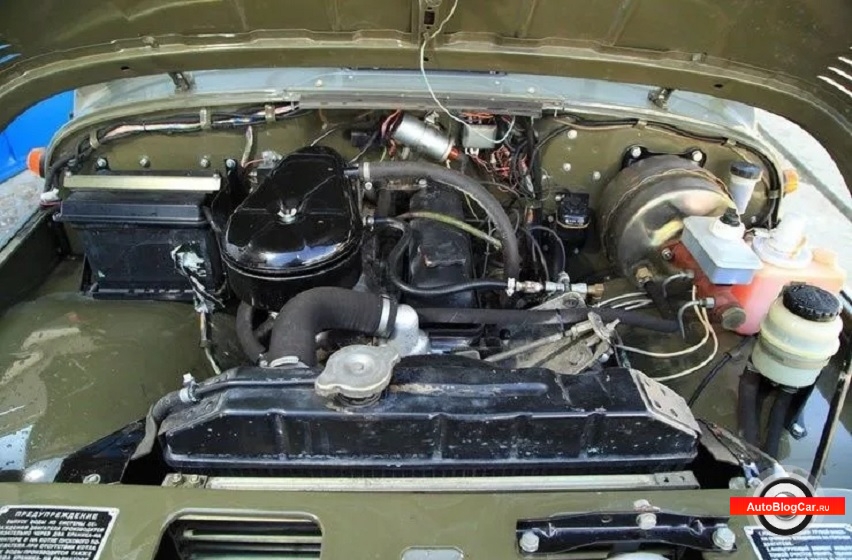

Штатный двигатель УАЗ 469

Относительно того, какой двигатель стоит на УАЗ 469, можно сказать следующее: Популярный российский внедорожник УАЗ 469 в разные годы оснащался на заводе производителе различными типами силовых агрегатов. Это штатные двигатели на УАЗ: ЗМЗ-21, УМЗ-451МИ, ЗМЗ-24, УМЗ-249. Каждый мотор УАЗ 469 имел свои особенности, преимущества и недостатки.

Учитывая, что данный тип машин предназначался для обслуживания, транспортировки командного состава Советской армии, к мотору предъявлялись повышенные требования при производстве авто.

Параллельно с военным заказом на Ульяновском автомобильном заводе изготавливались машины для первых лиц обкомов, райкомов партии, руководителей колхозов и совхозов. Эта категория работников эксплуатировала машины в суровых условиях бездорожья, горных, степных регионах, в лесу, полях, лугах, на сенокосах, пашнях, стройках.

Поэтому главными критериями для автомобильных двигателей были: выносливость, мощность, неприхотливость. Несмотря на весьма почтенный возраст, автомобили УАЗ 469 60-х и 70-х годов выпуска эффективно функционируют до сегодняшних дней. Во многом это заслуга тщательно подобранного двигателя внутреннего сгорания.

Колоссальное внимание уделялось техническими службами Ульяновского автозавода практическому показателю, сколько весит двигатель УАЗ 469. В боевых условиях, при десантировании машин с авиационной техники, большую роль играет каждый килограмм транспортируемого груза

Поэтому конструкторами и технологами были разработаны моторы с блоками, где материалом служил облегченный алюминиевый сплав.

Штатные двигатели должны иметь самую высокую степень технологичности в производстве и удобство, простоту ремонта в самых неподходящих для этого условиях. Его можно успешно ремонтировать в поле, лесу, походных и боевых условиях, с минимумом оборудования и инструментов.

По этой причине серийный двигатель неоднократно модернизировался. Для выпуска более технологичных моторов их производство было передано из Заволжского моторного завода на Ульяновский моторный завод. Вместо штатных двигателей ЗМЗ-21 и ЗМЗ-24 в автомобили стали устанавливать УМЗ-451МИ, а затем более современный мотор УМЗ-249.

Настройка воспламенения

Проводя настройку воспламенения, выполняют следующие действия:

Перед тем, как выставить зажигание на УАЗ 417, фиксируют и обездвиживают машину посредством ручника. Затем крутят коленчатый вал таким образом, что бы вытеснитель первой камеры установился в крайнем высоком положении. Параллельно контролируют совпадение отметки на шкиве с отметкой заглушки шестерёнок распределения;

Демонтируют заглушку механизма распределения. Внутри, рядом с контактом находят ходовой ролик. Если ролика нет, совершают прокручивание вала на 180°, выставляют на «ноль» корректор октана. Посредством ключа заворачивают болт индикатора к остову устройства распределения, совмещая со срединным маркером. После ослабляют винт, крепящий пластины к остову трамблёра;

• Фиксируя ходовой ролик пальцами, проворачивают остов, совмещая край механизма статора с красным маркером устройства ротора. Фиксируют пластину к остову посредством болта;
• Монтировать заглушку контроллера на место, контролировать провода высокого напряжения на предмет совпадения последовательности работы камер. Удостовериться в правильности настройки.

Завести установку, дать поработать пять или десять минут, добиться рабочего прогрева (90°). На ровной дороге разогнать транспортное средство до скорости 40 км/час, после с силой надавить на ножной рычаг подачи топлива. Разгон мотора до 60 км/час и короткая ударная волна (звон металла) свидетельствуют о правильности настройки.

Продолжительная детонация требует регулировки поворотом механизма распределения на деление против стрелки часов. Отсутствие ударной волны требует роста угла, механизм поворачивают по стрелке часов.

Технические характеристики

На транспортных средствах УАЗ 469 устанавливался мотор 451МИ, который много в чём был похожий на Волговский ЗМЗ 402. Двигатель УАЗ 469 пришёл на смену устаревшему ГАЗ-69, как модернизированное транспортное средстве. При разработке много конструктивных особенностей было взято с ГАЗ-21 и ГАЗ-24.

Параллельно с этим выпускалась гражданская версия автомобиля с маркировкой 469Б, которую в 1985 году переименовала и она получила маркировку — УАЗ 31512.

Рассмотрим, основные технические характеристики, которые имеет двигатель УАЗ 469, а также устройство:

УАЗ-451МИ

Наименование	Описание характеристики
Модель	451МИ
Тип	Карбюратор
Количество цилиндров	4
Количество клапанов	8
Объем	2,5 литра (2445 см куб)
Диаметр цилиндра	92 мм
Мощность	75 л.с.
Питание	Карбюратор К-129В
Расход	16 литров на 100 км пробега
Степень сжатия	6,7
Ресурс	150 тыс. км
Масла, которые льются	Минеральное или полусинтетика

УАЗ-4178

Наименование	Описание характеристики
Модель	УМЗ 4178
Тип	Карбюратор
Количество цилиндров	4
Количество клапанов	8
Объем	2,5 литра (2450 см куб)
Диаметр цилиндра	92 мм
Мощность двигателя	92 л.с.
Расход	15,5 литров на 100 км пробега
Ресурс	150+ тыс. км

ЗМЗ-4021.10

Наименование	Описание характеристики
Модель	ЗМЗ 4021.10
Тип	Карбюратор
Количество цилиндров	4
Количество клапанов	8
Объем	2,5 литра (2450 см куб)
Диаметр цилиндра	92 мм
Мощность	95 л.с.
Эконормы	От Евро-0
Расход	15,5 литров на 100 км пробега
Количество масла в ДВС	5,6 литра
Ресурс	250+ тыс. км
Масла, которые льются	5W-30, 5W-40, 10W-30, 10W-40, 15W-40

Установка трамблёра УАЗ avto-mechanik.ru

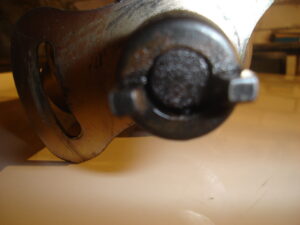

Если у вас возникла необходимость поменять трамблёр на автомобиле УАЗ сделать это можно следующим образом. Необходимо знать порядок зажигания, направление вращения бегунка и положение соединительной муфты между приводом и самим трамблёром.

Для того чтобы снять трамблёр необходимо отсоединить провод  и открутить болт фиксации регулировочной пластины, а также снять высоковольтные провода.При установке нового трамблёра необходимо обратить внимание на соединительную муфту, она имеет два выступа, которые смещены относительно центра.  У привода трамблёра имеются пазы,

в которые входят выступы соединительной муфты, они также смещены относительно центра.

Вставив трамблер в привод, необходимо провернуть вал трамблёра пока выступы не попадут в пазы, и трамблёр займёт единственно правильное положение. В процессе работы происходит износ сопрягаемых деталей, выступы становятся тоньше, а пазы расширяются, в результате этого трамблёр может установиться и в обратном положении, поэтому перед установкой сориентируйте положение выступов относительно пазов. Устанавливаем трамблёр, согласно сказанного выше. Закручиваем болт на регулировочной пластине. Если болт стоит по центру шкалы то трамблёр необходимо провернуть против часовой стрелки на 2-3 деления шкалы, чтобы установит опережение зажигания. Затягиваем болт. Прикручиваем провод идущий от коммутатора. Устанавливаем высоковольтные провода. На крышке трамблёра возе соединительного контакта высоковольтного провода  имеется цифра 1.

Она указывает на то, что провод идущий от этого контакта соединяется со свечой первого цилиндра. Если смотреть на крышку трамблёра сверху, то провод, соответствующий свече второго цилиндра, должен быть установлен в следующий контакт против часовой стрелки. Следующий против часовой стрелки будет контакт  для свечи четвёртого цилиндра и оставшийся контакт третьего цилиндра. То есть порядок зажигания  будет 1-2-4-3.

Принцип работы

Регулировка зажигания УАЗ 417, процедура, пренебрегать которой нельзя. Запуск мотора, работа и состояние агрегата — составляющие, зависящие от манипуляции. Каждый цилиндр двигателя снабжен свечой зажигания, между зазором которой образуется искра, зажигающая топливо. Свечки работают в требуемой последовательности, подавая заряд в необходимое время и нужной силы.

Без механизма зажигания аккумуляторная батарея бессильна выделить требуемую эффективную работу электрического поля для поджога топлива. Так происходит по причине недостатка параметров устройства и способности вырабатывать фиксированный ток. Зажигание увеличивает ток, за счёт чего топливная смесь воспламеняется.

Этапы, проходящие перед запуском силовой установки:

• Фиксация контакта в замочной скважине и дальнейший поворот провоцируют накопление электричества в индукторе;
• Переработка индуктором бортового напряжения в высокое напряжение (с 12 до 30000 В);
• Раздача и транспортировка заряда по свечам автомобиля;
• Выработка искры, поджог топливного заряда.

Зажигание с отсутствующими контактами:

Модификации 417 двигателя

Поскольку силовая установка неоднократно дорабатывалась и усовершенствовалась, за тридцать лет выпуска разработаны модификаций мотора.

Модификации мотора с карбюратором (417…):

Модификация	Разъяснение
.10	База, рассчитана под горючее А-76, сдавливание 7, мощь 92л.с.;
5.10	Аналог .10, рассчитан под горючее АИ-92, сдавливание 8,2, мощь 98л.с.;
8.10	Аналог .10, отводящий канал для устройства образования смеси с двумя камерами;
8.10-01	Используется рычажная муфта, сечение 254мм;
8.10-03	Используется рычажная муфта, сечение 254мм под гидравлический усилитель руля;
8.10-10	Аналог 8.10, увеличенные клапана впуска (39мм), сальник, помпа на блоке;
8.10-52	Мембранная муфта, сечение 240мм;
9.10-01	Военный вариант, экран электрики, подогрев мотора, рычажная муфта сечение 254мм;
9.10-05	Мембранная муфта, сечение 240мм;
9.10-25	Мембранная муфта, сечение 240мм;

Кроме того, на основе УМЗ-417 выпущен мотор с использованием инжектора УМЗ-420. Однако, модификация не получила распространения, вместо неё прижился карбюраторный вариант УМЗ-421. Так же можете прочитать про Какие амортизаторы лучше поставить на УАЗ Патриот.

УАЗ-452:

Ремонт коленвала двигателя УАЗ-469, УАЗ-31512, 31514

Ремонт коленчатого вала УАЗ-469, УАЗ-31512, 31514 заключается в перешлифовке коренных и шатунных шеек под новые ремонтные размеры комплектов шатунных и коренных вкладышей, выпускаемых в запасные части.

Радиальные зазоры в шатунных и коренных подшипниках коленвала должны быть соответственно в пределах 0,026—0,077 и 0,026—0,083 мм. Перешлифовывают шейки с допуском 0,013 мм.

Так, при перешлифовке шеек вала под первые ремонтные комплекты вкладышей размеры шатунных и коренных шеек должны соответственно находиться в пределах 57,750—57,737 и 63,750—63,737 мм. Ремонтный размер шатунных шеек коленвала УАЗ-469, УАЗ-31512, 31514 может не совпадать с ремонтным размером коренных шеек, но все шатунные и все коренные шейки следует перешлифовать под один ремонтный размер.

Фаски и отверстия переднего и заднего концов коленвала не пригодны для установки вала в центре шлифовального станка. Для этого необходимо сделать съемные центра-стаканы: передний центр напрессовывают на шейку диаметром 38 мм, а задний центрируют по наружному диаметру фланца (122 мм) вала и крепят к нему болтами.

При изготовлении переходных центров следует обеспечить концентричность центрового отверстия с установочным отверстием. При несоблюдении этого условия нельзя обеспечить необходимой концентричности посадочных мест маховика и шестерни к осям коренных шеек. При шлифовке шатунных шеек коленвал УАЗ-469, УАЗ-31512, 31514 устанавливают по дополнительным центрам, соосным осям шатунных шеек.

При шлифовке шатунных шеек следует остерегаться затрагивания шлифовальным кругом боковых поверхностей шеек. В противном случае осевой зазор шатунов будет чрезмерно велик и шатуны будут стучать. Радиус перехода к боковой поверхности выдерживать в пределах 1,2—2 мм. Шероховатость поверхности шеек коленвала после обработки должна быть не более 0,32 мкм.

Шлифование ведут с обильным охлаждением эмульсией. В процессе шлифовки необходимо выдерживать:

• расстояние между осями коренных и шатунных шеек в пределах 46±0,05 мм;
• овальность и конусность шеек не более 0,01 мм; угловое расположение шатунных шеек в пределах ±0°10′;
• не параллельность осей шатунных шеек с осью коренных шеек не более 0,012 мм на всей длине шатунной шейки;
• биение (при установке вала крайними коренными шейками на призмы) средних коренных шеек не более 0,02 мм, шейки под распределительную шестерню до 0,03 мм, а шеек под ступицу шкива и задний сальник до 0,04 мм.

После шлифовки шеек коленвал УАЗ-469, УАЗ-31512, 31514 промывают, а масляные каналы очищают от абразивов и смолистых отложений. Пробки грязеуловителей при этом вывертывают. После очистки грязеуловителей и каналов вновь завертывают пробки на место и кернят каждую из них для предотвращения самопроизвольного вывертывания.

Очищать масляные каналы следует и при эксплуатационном ремонте двигателя, когда коленвал вынимают из блока. После ремонта коленчатый вал собирать рекомендуется с тем маховиком и сцеплением, которые стояли на нем до ремонта.

Устанавливать при этом сцепление на маховик УАЗ-469, УАЗ-31512, 31514 следует по заводским меткам «0», нанесенным на обеих деталях одна против другой около одного из болтов крепления кожуха сцепления к маховику. Перед установкой на двигатель коленчатый вал подвергают динамической балансировке.

Предварительно необходимо сцентрировать ведомый диск сцепления. Дисбаланс устраняют высверливанием металла в ободе маховика на радиусе 158 мм сверлом 12 мм. Глубина сверления не должна превышать 12 мм. Допустимый дисбаланс не более 70 гс/см.

Ремонт и сборка шатунно-поршневой группы двигателей УАЗ-469, УАЗ-31512, 31514 Техническое состояние деталей поршневой группы УАЗ-469, УАЗ-31512, 31514 имеет существенное значение; по их состоянию обычно определяют пригодность двигателя к дальнейшей эксплуатации.

Технические характеристики

Двигатель ЗМЗ 409 Евро 3 имеет повышенные технические характеристики, по сравнению со своим старшим собратом. Так, силовой агрегат, благодаря тому, что сконструирован на базе 406-го, получил высокие технические характеристики и выносливость.

Рассмотрим, основные технические характеристики мотора:

Кроме стандарта Евро 3 существует ряд модификаций, которые стоит рассмотреть:

1. ЗМЗ 409.10 — основной мотор, соответствует экологическому стандарту Евро-2. Мощность 143 л.с.
2. ЗМЗ 40904.10 — аналог 409.10 с новой ЦПГ, новые прокладки, ДАД, соответствует экологическому стандарту Евро-3. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
3. ЗМЗ 40905.10 — аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
4. ЗМЗ 4091.10 — дефорсированный низовой вариант ЗМЗ 40904.10, другой ресивер, распредвалы (подъем 8, фаза 240), прошивка, соответствует экологическому стандарту Евро-3. Используется на буханках УАЗ. Мощность 112 л.с.
5. ЗМЗ 40911.10 — аналог ЗМЗ 4091.10, ДАД, соответствует экологическому стандарту Евро-4. Используется на буханках УАЗ. Мощность 112 л.с.
6. ЗМЗ 4092.10 — несерийный мотор. Мощность 160 л.с. Используется на Волгах.

Вывод

Двигатели УАЗиков считаются одни из самых надёжных и достаточно распространённые, как в военной индустрии, так и в гражданской практике. Обслуживание и ремонт силового агрегата проводится достаточно легко и просто своими руками, благодаря просто конструкции. В последнее время стало модным проводить тюнинг старых советских транспортных средств. Этот момент не обошёл и мотор для УАЗ 469.

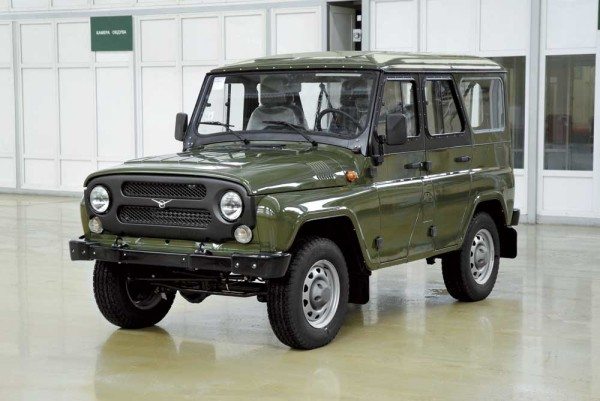

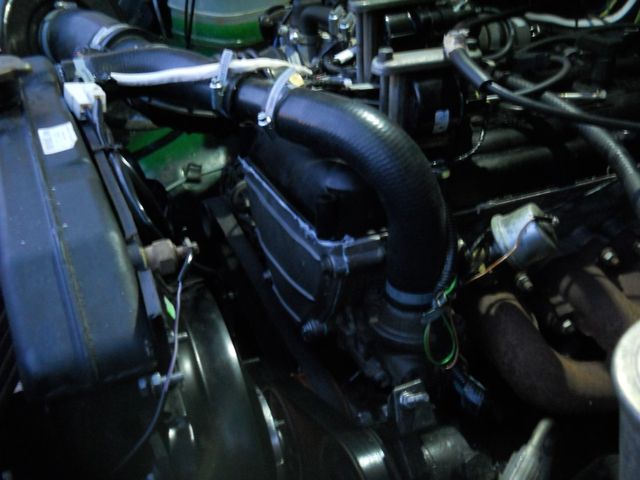

Мотор на 469 модели

Двигатели на УАЗ 31514 выпускаются в нескольких вариантах. По типу топлива они делятся на бензиновые и дизельные. От того, какие двигатели ставят на УАЗ, зависят многие характеристики машины, в том числе расход топлива.

Например, бензиновый двигатель УАЗ типа ДВС 210.10 объемом в 2,4 литра обладает такими характеристиками: мощность — 91 л. с., расхода топлива — почти 12 литров на 100 км. В моторах УМЗ 4178.10 того же объема уже 87 лошадей и расход топлива увеличивается на полтора литра.
