Переделка на электронное зажигание иж планета 5. зажигание мотоцикла иж планета: устанавливаем и регулируем правильно

Улучшение системы охлаждения двигателя:

Если вы хотите улучшить систему охлаждения двигателя своего мотоцикла ИЖ Планета 5, вот несколько полезных советов и рекомендаций:

Установка радиатора с большей производительностью. Можно заменить стандартный радиатор на радиатор с более высокой производительностью, который будет лучше справляться с охлаждением двигателя. Такой радиатор обеспечит более эффективное охлаждение и поможет избежать перегрева двигателя во время длительных поездок или в условиях высоких температур.

Повышение емкости системы охлаждения. Увеличение объема охлаждающей жидкости позволит более эффективно рассеивать тепло, что в свою очередь поможет предотвратить перегрев двигателя. Можно увеличить емкость системы охлаждения, добавив дополнительный бак или расширительный резервуар.

Использование более эффективного вентилятора. Можно заменить стандартный вентилятор на более мощный, который будет обеспечивать более интенсивное охлаждение двигателя.

Установка дополнительных воздухозаборников. Дополнительные воздухозаборники способствуют увеличению потока свежего воздуха, что помогает более эффективно охлаждать двигатель. Такие воздухозаборники можно установить на плоскую часть мотоцикла ИЖ Планета 5, например, на решетку руля или на крышку радиатора.

Регулярная проверка и обслуживание системы охлаждения

Независимо от улучшений, важно регулярно проверять и обслуживать систему охлаждения. Это включает проверку уровня и состояния охлаждающей жидкости, очистку радиатора от пыли и грязи, а также проверку и подтяжку всех соединений.

Улучшение системы охлаждения двигателя вашего мотоцикла ИЖ Планета 5 поможет обеспечить его более стабильную и надежную работу. Однако, перед выполнением любых изменений в системе охлаждения, рекомендуется проконсультироваться с специалистом или опытным пользователем.

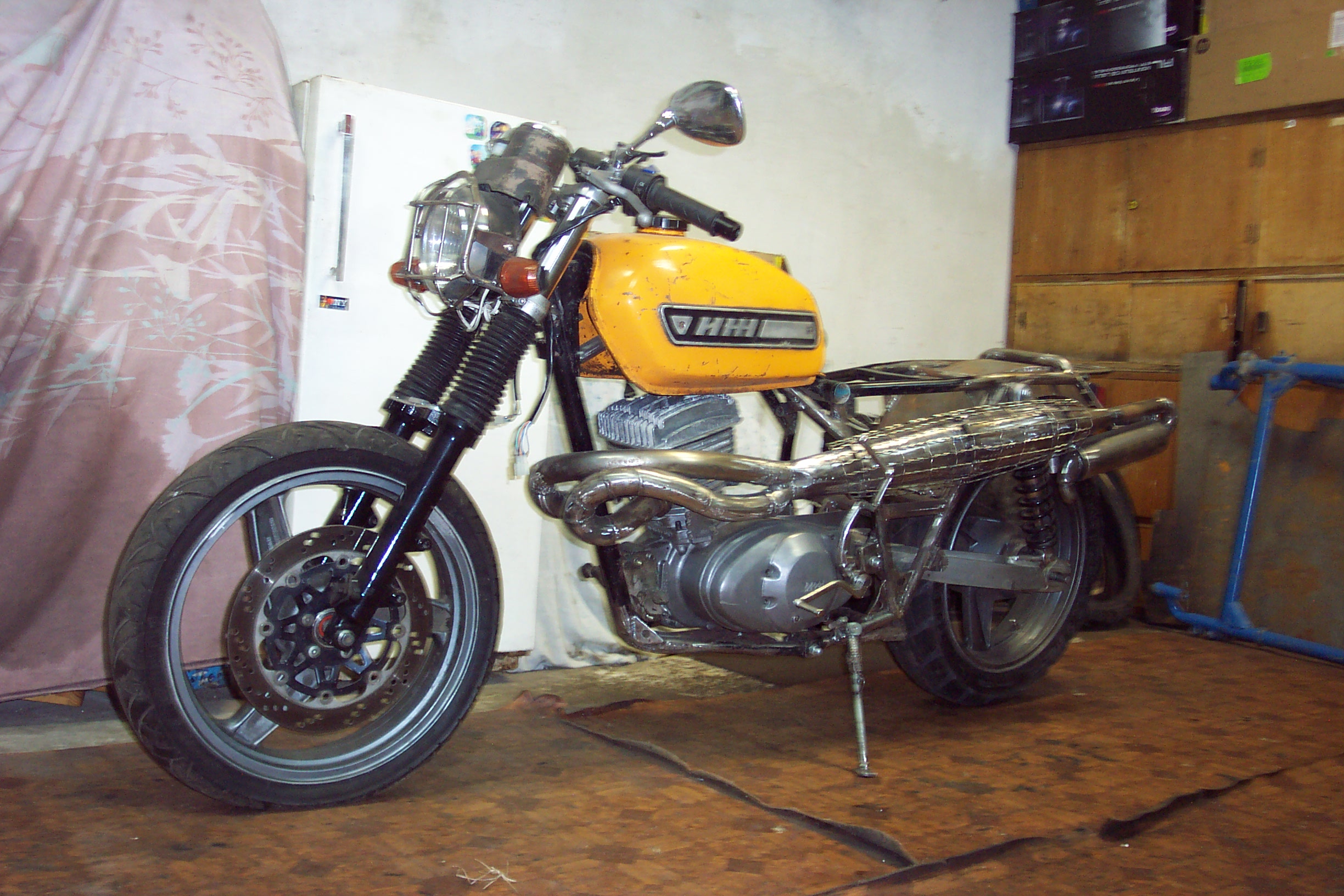

Сборка каркаса и основной конструкции

Сборка каркаса и основной конструкции мотоцикла БСЗ на Иж Планета 5 может показаться сложной задачей, но с правильной инструкцией и немного терпения это возможно сделать своими руками. В этом разделе мы рассмотрим основные шаги процесса и дадим советы по сборке.

Перед началом сборки рекомендуется разобрать все детали и проверить их на соответствие комплекту. Затем следует установить переднюю вилку на раму и закрепить ее болтами. После этого можно приступить к установке рулевого управления, собирая руль, ручки газа и тормоза, а также устанавливая их на вилку.

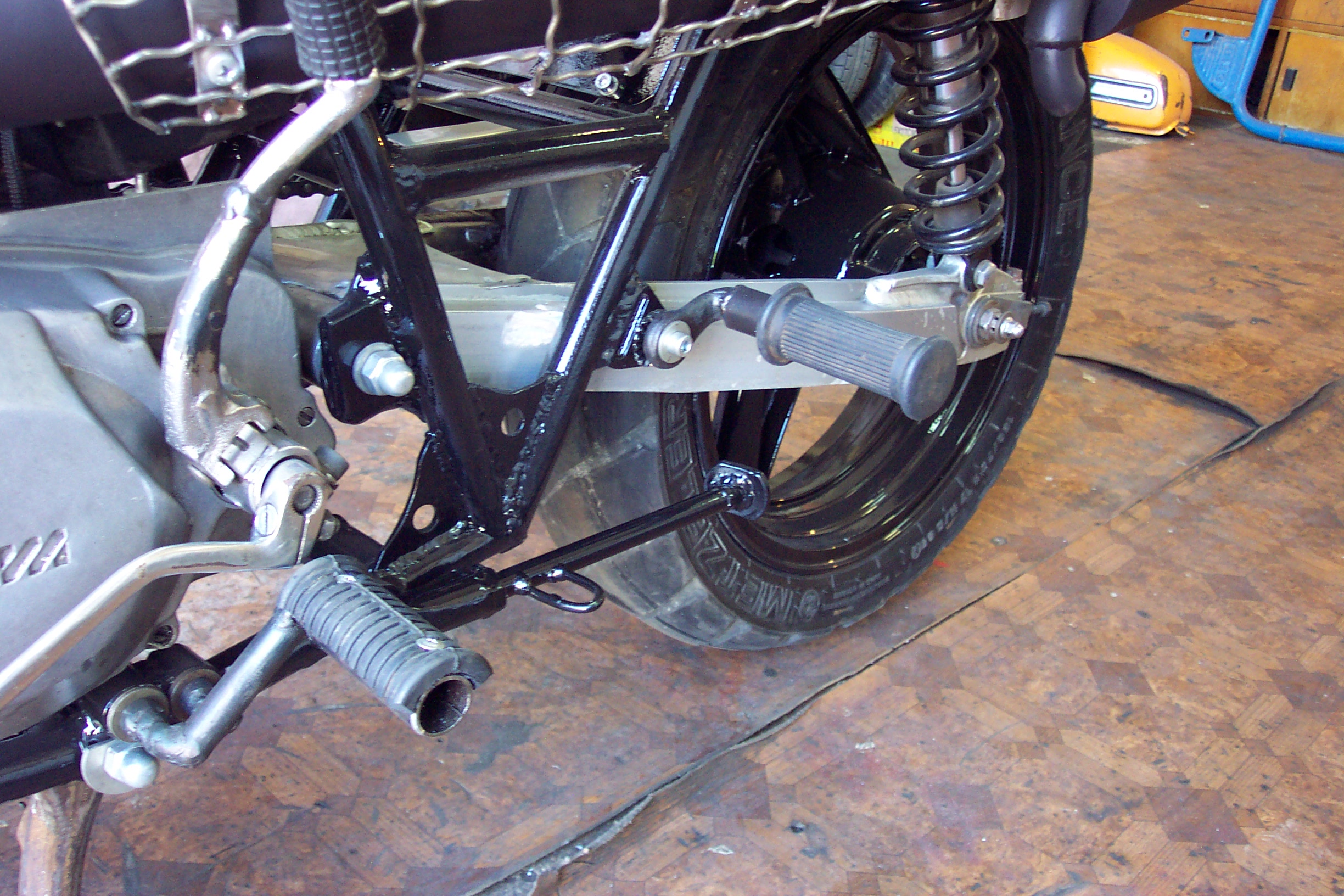

Далее следует установить задний амортизатор и колеса. Перед установкой заднего амортизатора, необходимо смазать его механизм с помощью смазки. Затем его следует закрепить на раме с помощью болтов или гаек. После этого можно установить заднее колесо, следя за тем, чтобы оно было надежно закреплено и вращалось без преград.

Важным шагом в сборке является установка двигателя. Перед установкой его на раму, рекомендуется проверить состояние двигателя и смазать его резьбу. При установке двигателя необходимо быть внимательным и аккуратным, чтобы не повредить его или раму. Двигатель следует закрепить на раме с помощью специальных крепежных элементов.

После установки двигателя следует приступить к установке трансмиссии и других механизмов. Необходимо установить валы, цепи, звездочки и другие детали, следя за тем, чтобы они были правильно смонтированы и закреплены

Важно также проверить и настроить трансмиссию, чтобы она работала корректно

В конце сборки основной конструкции следует проверить все закрепленные детали и провести их испытания. Также рекомендуется пройти тестовую поездку после сборки, чтобы убедиться в правильной работе мотоцикла и его конструкции.

Правильная сборка каркаса и основной конструкции — важный шаг в создании мотоцикла БСЗ на Иж Планета 5 своими руками

Следуя инструкции и обращая внимание на детали, можно уверенно справиться с этой задачей

Инструкция по установке и настройке

В мотоциклах ИЖ Планета, будь то версия 3, 4 или 5 установка зажигания в соответствии со схемой должна осуществляться при помощи прибора, который шел в комплекте с мото. Но поскольку найти это приспособление сегодня не так легко, будем обходиться подручными средствами. Бесконтактное зажигание настраивается путем регулировки и выставления зазора контактов трамблера. Не менее важный нюанс — это правильное выставление момента искрообразования.

Схема и обозначение деталей трамблера ИЖ

Если ваш ИЖ Планета 3 оборудован одноцилиндровым ДВС с генераторным устройством Г-36 М, то в данном случае процедура установки зазора осуществляется путем поворота эксцентрика, отмеченного на схеме цифрой 1. При этом болт 2 по схеме должен быть ослаблен, а сам эксцентрик проворачивается или в правую, или в левую сторону. Перед тем, как выставить БСЗ на продуктах завода ИЖМАШ, коленвал необходимо повернуть. Проворачивается он до того момента, пока не произойдет момент наибольшего расхождения контактов. Именно в этом положении осуществляется настройка зажигания ИЖ Планета 5 — вам необходимо добиться того, чтобы максимальный зазор на контактах составлял в районе 0.35-0.45 мм.

По мнению специалистов, система зажигания должна настраиваться при демонтированной головке цилиндра. При этом сам поршень должен располагаться в положении, когда он не доходит до мертвой точки, чтобы узнать, какой зазор в данном случае должен быть, нужно воспользоваться книжкой по эксплуатации. К примеру, в версиях 3 этот параметр должен составлять 3.5-4 мм, в Планетах 4 — от 3 до 3.5 мм, а в версиях Спорт — от 3.5 до 3.8 мм. Именно в таком положении будет появляться искра. Процедура регулировки в данном случае выполняется путем поворота прерывательного узла, при этом болты, отмеченные на схеме номером 10, должны быть ослаблены.

Схема узла для ИЖ

, в частности, выставление зазоров между контактами прерывательного устройства должна выполняться в таком порядке:

1. В первую очередь производится поворот коленвалаа кик-стартером.
2. Один из прерывательных элементов устанавливается в положение размыкания контактов. При этом болт, отмеченный на схеме номером 4, необходимо ослабить.
3. Далее, используя эксцентрик под номером 3, производится выставление зазора, этот показатель должен составлять от 0.4 до 0.6 мм. После этого такие же действия осуществляются со второй парой контактов.

Следует отметить, что вся процедура должна осуществляться при открученных свечах. Когда вы поставите щуп в соответствующее отверстие под свечку в правом цилиндре, необходимо повернуть кик-стартером коленвал. Вам нужно найти верхнюю мертвую точку и найдя ее, на щупе следует сделать несколько отметок — одна из меток ставится на уровне отверстия, а другая должна быть расположена чуть выше — примерно на 2-3 мм. После этого коленвал необходимо продолжить проворачивать, это делается до того момента, пока верхняя отметка не попадет в положение, в котором была выставлена первая риска в верхней мертвой точке (автор видео — Гараж в СССР).

В данном положении будет производиться начало размыкания элементов прерывательного узла, который стоит на нижней поверхности. Следует отметить, что процедура установки размыкания контактов осуществляется путем поворачивания основания, но для этого необходимо ослабить болты по номерами 2 и 7. И когда вы сможете правильно произвести настройку, эти винты необходимо будет затянуть. Что касается непосредственно определения момента разрыва, то его можно выявить благодаря лампочке, которую заранее необходимо подключить к массе кузова и клемме трамблера.

После того, как момент на правом цилиндре был выставлен, аналогичным образом производится эта же процедура только на левом цилиндре. В целом ситуация аналогичная, только в данном случае поворачивается не нижнее, а верхнее основание, и при этом следует ослабить болты 1 и 7.

Выбор подходящего мотоцикла:

При выборе мотоцикла для езды по бездорожью, многие предпочитают модель «ИЖ Планета 5». Этот мотоцикл отличается высокой надежностью, простотой в обслуживании и управлении

Однако, перед тем как приступить к сборке мотоцикла своими руками, важно учесть несколько факторов

1. Тип территории и задачи

Прежде всего, определите на какой тип территории вы планируете ездить на мотоцикле. Если ваши поездки будут проходить в основном по бездорожью и пересеченной местности, то ИЖ Планета 5 – идеальный выбор

Однако, если вы планируете передвигаться по городским улицам, стоит обратить внимание на другие модели

2. Особенности мотоцикла

Перед тем как начать сборку мотоцикла, изучите особенности модели ИЖ Планета 5. Это поможет вам понять, насколько эта модель подходит вам по росту, весу и физическим возможностям. Также необходимо учесть характеристики двигателя, мощность, трансмиссию и другие параметры, чтобы быть уверенным в подходящем выборе.

Важно также обратить внимание на эргономичность мотоцикла. Проверьте, насколько комфортно вас сидится на седле, учитывая особенности вашего телосложения. Комфортная посадка играет важную роль в длительных поездках

Комфортная посадка играет важную роль в длительных поездках.

3. Бюджет

Важным фактором при выборе подходящего мотоцикла является ваш бюджет. Определите сколько вы готовы потратить на покупку и сборку мотоцикла. Учтите стоимость всех необходимых запчастей и материалов

Если вы ограничены в средствах, обратите внимание на бывшие в употреблении детали, которые можно приобрести по более низкой цене

Все эти факторы помогут вам сделать правильный выбор и собрать себе идеальный мотоцикл «ИЖ Планета 5». Помните, что безопасность всегда должна быть на первом месте, поэтому обязательно используйте защитное снаряжение и не нарушайте ПДД.

Особенности электрооборудования

Схема электропроводки ИЖ Планета 4 практически полностью скопирована с модели Юпитер первой появившейся на заводском конвейере.

Отличия лишь в том, что:

1. У семейства Планета один рабочий цилиндр, соответственно и система зажигания рассчитана на обеспечение его работы;
2. У семейства ИЖ Юпитер, в отличии от Планеты – 2 рабочих цилиндра, соответственно, схема проводки имеет дополнительные повторяющиеся элементы.

Головной свет

Головной свет на мотоцикле ИЖ Планета 5 играет важную роль в обеспечении безопасности водителя и других участников дорожного движения. Правильная работа фары не только освещает дорогу в темное время суток, но и позволяет быть видимым другим участникам движения. В случае возникновения проблем с головным светом, необходимо провести детальную диагностику и выявить источник неисправности.

Основные причины неполадок с головным светом могут быть связаны с перегоранием лампочек, неисправностью проводки, контактов или выключателя фары. При возникновении проблем следует проверить состояние лампочек, их целостность и правильность подключения. Также необходимо внимательно осмотреть проводку, исключив возможные обрывы или короткое замыкание.

Для устранения неисправностей головного света на ИЖ Планета 5 рекомендуется следовать инструкциям по ремонту и обслуживанию, предусмотренным производителем. При необходимости замены лампочек или ремонта проводки лучше обратиться к специалистам, имеющим опыт работы с электрическим оборудованием мотоциклов

Важно не допустить самостоятельных манипуляций, которые могут привести к дополнительным повреждениям электрической системы мотоцикла

Бесконтактная система зажигания

На мотоцикле была применена новая бесконтактная система зажигания, принцип действия которой был основан на следующем алгоритме работы:

1. Ротор генератора при вращении вырабатывает импульсы;
2. Накопительный конденсатор заряжается через диоды (на схеме ниже обозначены как VI, V5), а также через ограничительный резистор (R1);
3. Проходя через диод (V6) электрический сигнал с обмотки датчика (3) попадает на тиристор (V4);
4. После его открытия заряженный конденсатор (С1) отдает накопленный заряд катушки зажигания (первичной обмотке – 4);
5. Под его воздействием индуцируется импульс высокого напряжения во вторичной обмотке;
6. Через высоковольтный провод центральный электрод свечи зажигания получает заряд;
7. Искра между электродами воспламеняет топливовоздушную смесь в цилиндре двигателя мотоцикла.

Заводская инструкция содержит оригинальную схему бесконтактной системы зажигания

Электропроводка мотоцикла ИЖ Планета 4 в связи с особенностью бесконтактной системы зажигания имеет отличия в части компоновки основных узлов:

1. Электронный блок стабилизатора и системы зажигания помещены в единый корпус;
2. Он оснащен двумя штекерными разъемами;
3. В целях повышения надежности блок заполнен пенополиуретаном (неразборной вариант);
4. Параметры его работы рассчитаны на обеспечение напряжения светосигнальной цепи в диапазоне 11,5 – 14,5 В.

Кроме того, применение 12 вольтовой схемы привело к разделению системы зажигания на три электрических цепи, отличающихся по уровню напряжения:

1. Высоковольтная цепь, состоящая из катушки зажигания, свечи зажигания, свечного наконечника и высоковольтного провода;
2. Цепи заряда накопительного конденсатора, состоящая из зарядной обмотки, соединительных проводов со штекерными разъемами, БКС и первичной обмотки катушки зажигания;
3. Цепь датчика, состоящая из его обмотки, соединительных проводов и штекерных разъемов.

Генератор ИЖ Планета 4

Генератор ИЖ Планета 4 является важным компонентом электрической системы этого мотоцикла. Он отвечает за производство электроэнергии, необходимой для питания всех электрических устройств мотоцикла, а также для зарядки аккумулятора. При возникновении проблем с генератором, мотоцикл может перестать работать корректно или даже остановиться.

Основные причины неисправностей генератора ИЖ Планета 4 могут быть связаны с износом щеток, обрывом проводов, повреждением якоря или статора. Для проверки генератора на работоспособность необходимо использовать мультиметр. При обнаружении неисправностей, рекомендуется обратиться к специалисту для проведения ремонта или замены деталей.

Важно регулярно проверять состояние генератора ИЖ Планета 4, чтобы избежать серьезных проблем с электрической системой мотоцикла. Регулярное техническое обслуживание позволит сохранить надежную работу генератора и обеспечить долгий срок службы мотоцикла

Иж планета 5 регулируем зажигание

Иж Планета 5 детище Ижевского машиностроительного завода. Выпуск его прекращен в 2008 году, а сама модель встала на конвейер в далеком 1987г. Соответственно по нашим дорогам в любом случае колесят уже далеко не новенькие байки. Но в службе они своей надежны, поэтому встречать эту модель на наших дорогах мы будем еще не один год. Иж планета 5 регулировка зажигания которого описана ниже.

Само собой разумеется, что с возрастом у любой техники появляются некие проблемные места. Иж Планета 5, в принципе не создает чрезвычайно проблемных ситуаций для своего хозяина, но есть у него слабое место – зажигание.

Для начала необходимо снять крышку картера, но можно обойтись снятием только крышки генератора. В первом случае будет удобнее делать последующие работы.

Из инструмента нужен будет штангенциркуль или щуп, но за неимением таких, можно сделать аналог глубиномера из подручного инструмента (отвертка), щуп нужен, чтобы измерить зазор.

Подключаем контрольную лампочку к клемме. Выворачиваем свечу, предварительно включив зажигание. Берем коленвал за болт генератора и поворачиваем его по ходу движения стрелки на часах до наступления момента, когда контакты прерывателя будут максимально разомкнуты, после этого следует произвести ослабление винта, повернуть эксцентрик и установить межконтактный зазор приблизительно 0,5 мм.

Затягиваем винт. Опускаем микрометр штангенциркуля (или его аналог) в цилиндр. Аккуратно проворачивая коленвал, находим верхнюю мертвую точку (ВМТ) путем осуществления вращений по ходу движения стрелки на часах. Фиксируем, или помечаем на микрометре (отвертке) это положение. Отмерим и зафиксируем на микрометре метку на 3,5 мм. ниже первоначальной отметки.

После чего необходимо осуществлять поворот коленвала в противоположном направлении до упора поршня в микрометр (отвертку, щуп), при этом поршень не должен пересекать черту 3,5 мм от верхней мертвой точки (ВМТ).

Размыкание контактов без особого труда может быть определено с помощью пробника, один край которого подключается к массе, а другой – к клемме молоточка прерывателя. Включение зажигания сопровождается горением лампочки, что свидетельствует о размыкании контактов.

Найдите 10 сантиметровую линейку, которая сможет войти в свечное отверстие, и вращайте якорь ключом, постепенно подводя поршень в ВМТ. Уприте в поршень линейку, сделайте на ней метку, которая совпадает с краем свечного отверстия, и следующую метку на 3,5 мм выше предыдущей.

Характеристика двигателя

Мотоцикл «ИЖ Планета-4» оснащен 2-тактным двигателем, размер цилиндра которого равен 72 мм, а объем – 3 346 см. Смазочная система раздельная, оснащена масляным насосом, который дозирует подачу в зависимости от частоты, с которой вращается коленвал, и нагрузки двигателя. Имеется электронная система зажигания бесконтактного типа с регулированием (автоматическим) опережения в зажигании в зависимости от частоты, с которой осуществляется вращение коленвала двигателя. При этом она не зависит от аккумуляторной батареи. Для работы желательно использовать бензин с октановым числом не ниже 76. В двигателе используется система воздушного охлаждения. Передача от двигателя на сцепление осуществляется при помощи приводной втулочной двухрядной цепи.

Работа двигателя иж планета 5 с бсз

• Главная »
• Все разделы »
• Проекты »
• Опыт с установкой БСЗ на Планету

Опыт с установкой БСЗ на Планету Среди владельцев советских мотоциклов существовала довольно популярная забава — установка бесконтактной системы зажигания (БСЗ). Естественно, делали они это не просто так, на это их подбивали определенные преимущества БСЗ. Коммутатор позволяет скормить катушке зажигания ток побольше и получить искру посильнее, а датчик выдает более четкий сигнал строго в нужные моменты времени, поскольку проблема с искрением и дугой на разрывающемся контакте уже не существует.

Как я уже говорил, у меня тоже есть вполне себе советский Иж Планета-5, в котором я изредка ковыряюсь. С годами его братьев больше на дорогах не становится, но мой пока еще ездит. Поэтому сейчас пойдет рассказ о моей попытке добить прикрутить БСЗ к своему коню.

Идея БСЗ заключается в том, что вместо прерывателя на валу устанавливается «шторка» (модулятор), которая проходит через щель в датчике (оптическом или датчике Холла) и вызывает его срабатывание. Большим током через катушку занимается уже коммутатор, в котором есть силовой транзистор.

Изначально, после чтения кучи разных статей и постов сформировался такой список покупок:

• Коммутатор от автомобиля ВАЗ, в моем случае с маркировкой 36.3734 (и вдогонку разъем с проводами)
• Катушка зажигания 027.3705
• Датчик Холла, так же от ВАЗ (забегая вперед — плохая идея)

Затем, когда все это было у меня на руках, соединил это добро по следующей схеме (кликабельно):

На электрической схеме это выглядит не особо сложно. Гораздо сложнее здесь конструкторская часть — думать, как все это прикрутить, ползать вокруг мотоцикла, протаскивать провода во всякие щели.

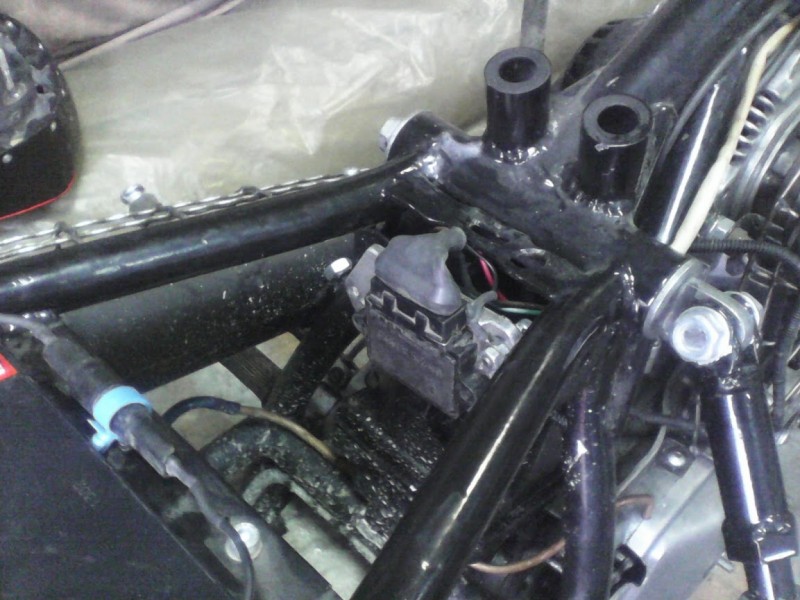

Более-менее просто дела обстоят с катушкой. Ей в любом случае место под баком. Но она ощутимо больше стандартной катушки от Планеты, так что воспользоваться тем же ухом не получится. У меня катушка была прикреплена вплотную к раме с помощью импровизированного хомута и болта (на фотографии). Если будете повторять этот вариант — следите, чтобы шляпа болта не протерла бензобак.

Для крепления коммутатора понадобилось две металлические детали и немного фантазии. Место было выбрано недалеко от клаксона, где дуги безопасности соединяются с рамой. Сначала на болты от дуг был посажен некий кронштейн, сделанный из какого-то профиля. Затем к этому кронштейну был прикручен «адаптер» под размеры коммутатора. По фотографиям должно быть более понятно, что я тут пытался сейчас описывать.

Датчик не будет работать сам по себе — ему нужна шторка, от которой он будет срабатывать. Материал шторки зависит от типа датчика. Для оптического — главное чтоб непрозрачный. Для датчика Холла шторка должна быть стальной. Форма зависит от того, как будет закреплен датчик и как в его зазор должна будет заходить шторка. На данном этапе это был полукруг (180 градусов) с отверстием для крепления на вал в середине.

Теперь надо прикрепить датчик и докинуть до него провода. Пункт назначения — генератор

Электрооборудование ИЖ Планета 5

На мотоцикле применяется 12-ти вольтовое электрооборудование. Электропроводка мотоцикла ИЖ Планета 5 однопроводная, роль минусового провода выполняет металлическая рама.

Среди основных компонентов можно выделить:

1. Источники питания;
2. Систему зажигания;
3. Головной свет;
4. Габаритное освещение и повороты.

Генератор

На мотоцикле устанавливается трехфазный генератор переменного тока, имеющий схему электромагнитного возбуждения.

Принцип его работы заключается в следующем:

1. Электрический ток с обмоток, расположенных на статоре, подается на выпрямитель;
2. Тот преобразует его в постоянный ток;
3. И подает через замок зажигания потребителям.

На представленной инструкции указаны следующие элементы:

1. Регулятор напряжения с выпрямителем БПВ-14-10;
2. Ротор генератора;
3. Статор генератора с обмотками;
4. Щетки токоснимателя;
5. Кулачок системы зажигания (батарейной);
6. Контактный узел системы зажигания

Головной свет

В отличие от европейских стран, где существует требование обязательной комплектации аккумуляторной батареей мототехники с генераторами с постоянными магнитами – поскольку мотоцикл с неработающим двигателем должен иметь габаритные огни, в России подобных ограничений нет (см. также о схеме проводки мотоцикла Урал).

В цепь головного света входит:

1. лампа головного света фары (35Вт);
2. контрольная лампа синего цвета включения (2Вт);
3. лампа стояночного света фары (4Вт);
4. лампа заднего стоп-сигнала (15Вт).

Контрольные приборы

На мотоцикле установлены следующие контрольные приборы:

1. спидометр со счетчиками суточного и общего пробегов;
2. тахометр с контрольными лампами указателей поворотов и головного света;
3. указатель температуры двигателя;
4. вольтметр.

Установка электронного зажигания на иж юпитер 5 самостоятельно

Как установить модулятор и датчик Холла, чтобы система бсз работала правильно, было рассказано выше по тексту. Новая катушка зажигания, имеющая два выхода, ставится на место старой катушки. Высоковольтный провод от каждой свечи — на соответствующие крепежные элементы катушки.

Коммутатор — в любом, защищенном от воды месте. Правильная установка элементов бсз позволит обеспечить искрообразование для двигателя Юпитер 5 в любую погоду.

После установки всех элементов оборудования, бесконтактное зажигание на иж надо настроить и проверить на работоспособность. Прежде всего устанавливаем момент зажигания. Использование обыкновенной лампочки в качестве оборудования «прозвонки» и контроля — не допускается. На электронные импульсы она не реагирует.

Надо использовать электронный тестер в качестве вольтметра. Измеряем напряжение на датчике Холла. «Плюсовой» провод прибора подключаем на 2-ой контакт, «минусовой» соединяем с 3-им контактом.

Устанавливаем любой из цилиндров двигателя мотоцикла «Юпитер» в точку образования искры. Желательно использовать для этой цели стробоскоп. Включаем зажигание. Поворачиваем модулятор по направлению вращения коленвала.

Как только вольтметр покажет резкое изменение напряжения — останавливаем вращение и производим фиксацию положения модулятора. Аналогично проверяем искрообразование для второго цилиндра двигателя. Уже ничего не крутим, производим только проверку. Двигатель должен работать равномерно, без перебоев на любых оборотах.

На этом, можно сказать, что бесконтактная система зажигания на иж юпитер 5 установлена. Мотоциклы любят уход. Установка бсз — подарок двигателю и самому хозяину.

Установка бесконтактной системы зажигания на Иж Юпитер-5 достаточно актуальная тема. При налаживании БСЗ на Иж Юпитер-5 бсз требуется учесть ряд нюансов, способных существенно повлиять на работу используемого оборудования.

Какие преимущества открываются перед пользователями, решившимися установить электронное зажигание на иж юпитер, описываются далее.

Большая часть современных мотоциклов не оснащено кулачками, то есть прерывателями. Почему производитель счел их ненужными для ныне продаваемых моделей? Ответ достаточно прост. Это система не отличается хорошей надежностью.

Множество деталей, используемых в системе, являются источниками неприятностей. Наиболее распространенные из них приведены ниже:

1. Зазоры зажигания меняют исходное положение во время езды спустя несколько дней после регулировки;
2. Искра возникает через раз, так как контакты регулярно подгорают;
3. Постоянно возникают побои конденсаторов;
4. Небольшая мощность искры;
5. При подсадке аккумулятора на два или три вольта, то его достаточно сложно завести. Такое зажигание является причиной постоянного ремонта при езде.

Это заметно на холостых оборотах. Заметно увеличилась скорость их прохождения и пропали неестественные дергания. Также пропали характерные стуки железных компонентов в картере и сопровождающие детонации. Управляемость мотоцикла Юпитер 5 улучшиться одновременно со временем набора скорости.

Настройка подходящих параметров

Настройка бсз на иж юпитер 5 также требует особого внимания. Включается зажигание с подключенным тахометром. После тридцати секунд на панели устройства должны появиться показатели 3000, 4000, 5000 оборотов в минуту. Если они имеются, то коммутатор работает правильно.

В остальных случаях следует обратить внимание на ранее заземленные свечи. Вставляем отвертку в разъем холла, после чего вытаскиваем

Искра должна появиться на свечах. Если не удалось вызвать искру вышеописанными действиями, то причина некорректной работы в неправильности соединений.

Настройка выглядит следующим образом. Выкручивается индикатор часовой формы и подгоняется поршень цилиндра. Подключив вольтметр ко второму и третьему разъему, необходимо начать вращать ось модулятора. После того, как скачок от 7 до 0,1 вольта будет обнаружен, модулятор необходимо закрепить с помощью гайки. Обычно выставляют необходимый угол опережения.

Пробный запуск должен увенчаться успехом, если компоненты установлены своими руками в соответствии с инструкциями. Теперь можно использовать БСЗ.

Основная «болячка» двигателя мотоцикла Иж Юпитер – это штатная контактная система зажигания. Любой владелец Юпитера рано или поздно сталкивается с проблемой отказа работы одного из цилиндров из-за изменения зазора в контактах или выхода из строя конденсатора. Регулировка помогает, но, как правило, не надолго. Кардинально решается эта проблема – установкой бесконтактной системы зажигания на мотоцикл.

Одноканальное БСЗ.

Наверняка есть много вариантов исполнения БСЗ, мы все их рассматривать не станем. Остановимся на самом простом, и наверняка самом распространенном в нашей стране варианте. Мотоциклетного рынка или мотомагазина, где можно купить заводское БСЗ, поблизости нет, токаря со станком рядом тоже нет. Исходить будем из этого.

Минимальный набор для установки

Но без минимального набора нам не обойтись, поэтому прежде чем начинать работу необходимо запастись следующими комплектующими, которые продаются в любом автомагазине или авторынке в нашей стране:

1. Коммутатор от ВАЗ 2108

2. Датчик Холла от ВАЗ 2108

3. Комплект проводов для БСЗ от ВАЗ 2107 (с трамблера (датчика Холла) на коммутатор)

4. Катушка зажигания двухвыводная (от автомобиля Ока или Газель с двигателем ЗМЗ 406)

5. Два автомобильных силиконовых высоковольтных провода необходимой длины с колпачками для свечей (можно купить комплект для ВАЗ и взять оттуда, можно просто найти б/у провода, предварительно убедившись в их работоспособности)

Далее, кроме комплектующих, нам понадобится небольшой ровный кусок листовой стали толщиной 1-1,2 мм, для изготовления модулятора и пластины под датчик Холла. Сразу предупреждаю, что нержавеющая сталь или цветные металлы для изготовления модулятора не подходят, так как они не являются магнитными материалами. Для изготовления пластины под датчик Холла можно использовать любой материал достаточной прочности.

Из инструмента могут понадобиться дрель со сверлами, напильники, зубило, молоток ну и другой инструмент, который, как правило, есть в любом гараже.

Процесс переделки

Демонтируем старую систему зажигания. Снимаем с мотоцикла пластину с контактами, конденсаторы, катушки зажигания с высоковольтными проводами. Коммутатор устанавливаем в правом бардачке.

Катушку зажигания крепим к раме под баком. Разъем проводки подключаем к коммутатору, подсоединяем черный массовый провод из разъема на массу. Провод с клеммы №1 разъема коммутатора подключаем к одной из клемм катушки. Вторую клемму катушки подключаем к старой проводке, к проводу на который подается «+12В» при включении зажигания. В старой проводке этот провод соединял обе катушки зажигания. От него же тянем дополнительный провод «+12В» на коммутатор, который подсоединяем к 4-му проводу в разъеме. Все тщательно изолируем. Провод с разъемом к датчику Холла заводим в полость генератора.

Можно проверить работоспособность системы. Подсоединяем датчик Холла к своему разъему, подсоединяем высоковольтные провода на катушку и на свечи зажигания. Обеспечиваем надежную массу свечам. Включаем зажигание и проводим металлическим предметом (можно плоской отверткой) через щель датчика Холла. На свечах должна проскочить искра. Схема работоспособна. (Если искры нет, то что-то подключено неправильно и необходимо все заново проверить.) Теперь осталось подать искру в нужное время в цилиндры, для этого:

Особенности технического обслуживания

Нередко в процессе эксплуатации требуется правильно выставить зазор между контактами прерывателя. Для этого необходимы инструменты и схема, чтобы видеть какие элементы требуется демонтировать.

Алгоритм действий следующий:

1. устанавливаем мотоцикл на подножку;
2. включаем нейтраль;
3. выкручиваем свечу зажигания из цилиндра;
4. снимаем крышку картера двигателя;

1. проворачиваем коленвал до тех пор, пока контакты не окажутся максимально разомкнутыми;
2. с помощью отвертки ослабляем затяжку стопорного винта;
3. используя специальный щуп, выставляем зазор 0,35-0,45 мм и фиксируем его винтом;
4. собираем все обратной последовательности;

1. включаем зажигание и запускаем двигатель. Его устойчивая работа на холостом ходу свидетельствует о правильно выполненной регулировке.

Вообще вся проводка ИЖ Планета 5 своими руками перебирается очень легко.

Необходимость в такой работе часто возникает при эксплуатации мотоцикла:

1. в сырую погоду двигаясь под дождем длительное время (окисление или отсыревание электрических контактов);
2. при поездках по пересеченной местности, изобилующей растительностью и кустарниками (механические повреждения проводки);
3. при эксплуатации в зимнее время (снег и слякоть налипают на провода и могут их повредить).

Нередко при эксплуатации страдает и звуковой сигнал. Его неисправности проявляются сами в виде ухудшения качества звучания.

Чтобы восстановить его работоспособность необходимо выполнить следующую процедуру:

1. ослабляем с помощью рожкового ключа контргайку;
2. включаем зажигание;
3. нажимаем на кнопку включения звукового сигнала;
4. с помощью отвертки регулируем тональность;
5. повторяем процедуру до тех пор, пока не получим чистого и громкого звучания;
6. затягиваем контрольную гайку.

Выводы: выражаем уверенность, что данная статья поможет вам в обслуживании мотоциклов семейства ИЖ (см. также статью о ). И прилагаемые схемы, и описание позволят не совершить ошибок по время работы.

Легко устраняя поломки механической части, мотолюбители испытывают затруднения, если отказала электрика. Совершенно зря, схема проводки планета Иж 5 несложная, разобраться просто.

Для ремонта нет необходимости иметь специальные стенды и оборудование. Достаточно минимальных знаний электротехники и простейшего авометра (тестера), даже часто можно обойтись только контрольной лампой.

Расскажем подробнее об основных узлах электропроводки и возможных неисправностях. Схема проводки Иж Планета позволяет легко найти оборванный провод или повреждение изоляции (например, плохой контакт всегда греется).

В этом случае смотрим — есть ли искра у вывода катушки и на выходе у контакта свечи. Рассмотрим подробно о главных узлах проводки Иж планета.

Настройка подходящих параметров

Настройка бсз на иж юпитер 5 также требует особого внимания. Включается зажигание с подключенным тахометром. После тридцати секунд на панели устройства должны появиться показатели 3000, 4000, 5000 оборотов в минуту. Если они имеются, то коммутатор работает правильно.

В остальных случаях следует обратить внимание на ранее заземленные свечи. Вставляем отвертку в разъем холла, после чего вытаскиваем

Искра должна появиться на свечах.

Если не удалось вызвать искру вышеописанными действиями, то причина некорректной работы в неправильности соединений.

Настройка выглядит
следующим образом. Выкручивается индикатор часовой формы и подгоняется поршень цилиндра. Подключив вольтметр ко второму и третьему разъему, необходимо начать вращать ось модулятора. После того, как скачок от 7 до 0,1 вольта будет обнаружен, модулятор необходимо закрепить с помощью гайки. Обычно выставляют необходимый угол опережения.

Пробный запуск должен увенчаться успехом, если компоненты установлены своими руками в соответствии с инструкциями. Теперь можно использовать БСЗ.

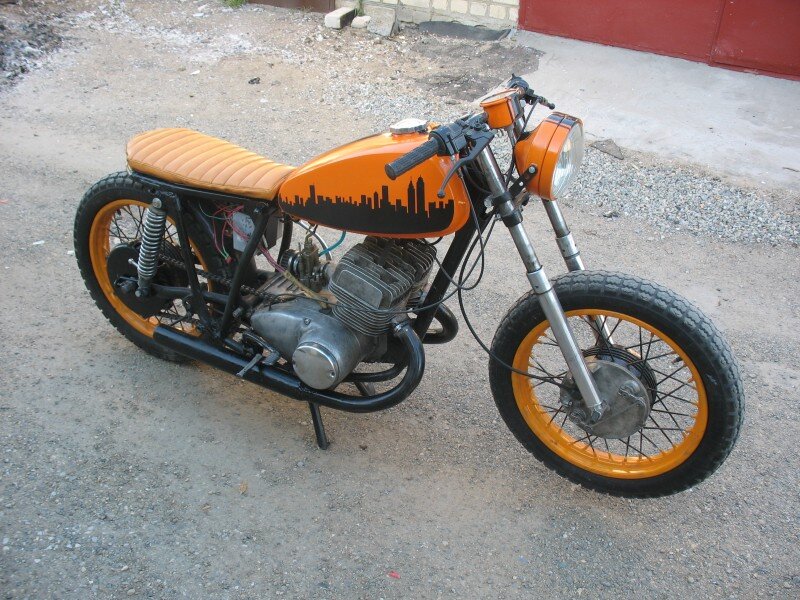

Окраска и декорирование мотоцикла

Когда сборка и настройка мотоцикла Иж Планета 5 уже завершены, можно приступить к окраске и декорированию. Этот этап поможет придать уникальный и индивидуальный стиль вашему мотоциклу.

Перед началом работ необходимо приготовить поверхность к покраске. Очистите мотоцикл от грязи и жира с помощью специального моющего средства. Затем обработайте поверхность шкуркой или абразивной сеткой для удаления старой краски или лака.

После подготовки поверхности можно приступить к покраске. Выберите качественную и подходящую для мотоцикла краску, а также инструменты для нанесения (кисть, валик или пистолет). Покраску следует проводить в хорошо проветриваемом помещении или на открытом воздухе, чтобы избежать вдыхания паров краски.

Шаги покраски:
1. Защитите все элементы, которые не планируете красить (стекло, пластик, резиновые детали) с помощью маскировочной ленты и пленки.
2. Нанесите равномерный слой праймера на поверхность мотоцикла. Праймер поможет краске лучше держаться на поверхности и защитит ее от коррозии.
3. После высыхания праймера нанесите несколько тонких слоев краски, следуя направлению от верхней части мотоцикла к нижней. Позвольте каждому слою высохнуть перед нанесением следующего.
4. При необходимости можно нанести декоративные элементы на мотоцикл, например, наклейки или поклейки.
5. После окончания покраски дайте краске высохнуть полностью. Затем аккуратно удалите маскировочную ленту и пленку.

После окраски и декорирования ваш мотоцикл будет выглядеть новым и стильным

Запомните, что важно соблюдать все рекомендации и указания производителя по использованию краски и инструментов чтобы получить качественный результат
