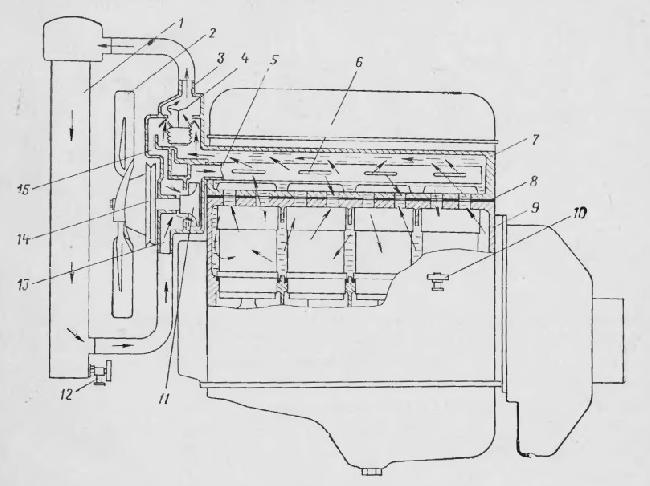

Недостатки системы
В штатной системе есть только один плюс – она работает. Владельцы не могут сказать, что на безупречно надежна. Все дело в качестве запасных частей. А вот все прочие достоинства, которые есть у этой системы, можно смело списать в минусы. На 402-м моторе слишком малооборотистый вентилятор – количество его оборотов строго ограничено помпой. Чтобы их хватало, нужен большой радиатор. Зимой приходится этот радиатор закрывать, чтобы мотор не замерз. Существуют проблемы и с работой отопителя. Без дополнительной искусственной прокачки тосола тепла можно не ждать.
Решить все эти проблемы можно посредством модернизации системы охлаждения 402 двигателя УАЗ «Буханки» (замена радиатора на многосекционный, установка второй печки и так далее). Многие владельцы дорабатывают ее, увеличивая эффективность работы.
Итак, мы рассмотрели устройство системы охлаждения двигателя УАЗ Буханка с двигателем 409-й и 402-й модели. Устройство весьма простое, однако надежность системы оставляет желать лучшего, как говорят владельцы. Поэтому многим владельцем придется заняться самостоятельным ремонтом системы охлаждения либо самому, либо в специализированном автосервисе.
Термостат
Элемент занимает почётное место в охлаждении силовой установки. Назначение изделия, обеспечить циркуляцию охладителя, переключая движение между малым и большим кругом обращения. Что бы процессы на холодном двигателе не нарушились и мотор быстрей нагрелся до рабочего состояния, термостат переходит в закрытое положение. После нагрева жидкости в малом кругу до 80°С механизм открывается, создавая циркуляцию через радиатор.
Термостат оснащён твёрдым наполнителем, помещается в корпусе мотора. Работа силовой установки без механизма чревата выходом из строя мотора. Жидкость будет циркулировать по малому кругу, без охлаждения в теплообменнике, в итоге это приведёт к перекалу и заклиниванию мотора.
Рабочая схема термостата:
Улучшаем систему охлаждения УАЗ Хантер
Один из популярных приемов улучшения эксплуатационных качеств автомобиля – установка более совершенных деталей и узлов от других марок и моделей. О том, как самостоятельно модернизировать систему охлаждения двигателя УАЗа, рассказывает Антон УТКИН.
Многие, наверное, видели: зимой капоты армейских «уазиков» укрыты специальными стегаными попонами. Автолюбители, имевшие дело только с «жигулями», недоумевают: попона – это техническая необходимость или просто славная воинская традиция, сохранившаяся с тех времен, когда кавалеристы заботливо укрывали своих коней, уберегая их от простуды? Увы, утепление моторного отсека УАЗа – вынужденная мера: архаичная конструкция его системы охлаждения не способна поддерживать оптимальный тепловой режим двигателя. Характерные особенности – очень медленный прогрев и низкая (60-70°С) рабочая температура в холодное время. Между тем есть простой способ повысить ее в полтора раза (то есть привести в норму) – достаточно заменить устаревший одноклапанный термостат более современным.
Однако двигатели 2,9 л пока редкость, и почти все «уазики» бегают по дорогам с низкотемпературным одноклапанным термостатом ТС-108-03. Идея самостоятельной его замены на двухклапанный «жигулевский» возникла уже давно – примерно тогда же, как и выражение «тепло, как в «Жигулях». Журнал не раз рассказывал о том, как автолюбители делали это на «волгах». К сожалению, они часто лишь копировали вазовскую схему трубопроводов, заранее мирясь с главным ее недостатком – трудностью замены термостата в дорожных условиях. Последнее весьма существенно, ведь качество термостатов ставровского завода АТО (именно их применяют российские автозаводы) весьма нестабильно – один экземпляр может проработать двадцать лет, а другой заклинит уже через месяц.
1 – радиатор; 2 – шланг внутренним диаметром 32 мм; 3 – термостат ТС-103; 4 – стальная трубка диаметром 32 мм; 5 – промежуточный патрубок диаметром 45 мм; 6 – шланги внутренним диаметром 45 мм; 7 – крышка штатного термостата.
Лучше всего подходит для УАЗа, да и в продаже бывает чаще других модификаций термостат ТС-103, применяемый на автомобилях ВАЗ-2101–2107 и 21213, с углом 122° между боковыми патрубками. Несколько кусков резиновых армированных шлангов внутренним диаметром 32 мм, прямых и изогнутых, общей длиной около полуметра можно позаимствовать от автомобилей ВАЗ, АЗЛК, «Таврия», а две стальные тонкостенные трубки наружным диаметром 32 мм – от автомобилей ВАЗ-2108, «Ока», «Таврия» и «Москвич-2141» (с мотором ВАЗ). Закрепить все это «хозяйство» на УАЗе помогут восемь червячных хомутов диаметром 32–50 мм.
Сначала полностью разбираем систему штатных шлангов, отсоединив их от патрубков радиатора и водяного насоса. Удаляем штатный термостат из корпуса и, смазав герметиком прокладку, ставим его крышку на место. В металлический патрубок диаметром 45 мм, соединяющий две части отводящего шланга радиатора, надо вварить (или припаять латунью) изогнутый кусок трубки диаметром 32 мм – для малого контура циркуляции. На «уазиках» вагонной компоновки («головастик» и «буханка») там уже вварен тонкий патрубок для «печки», но он не помешает. При стыковке «жигулевского» термостата с уазовскими патрубками радиатора и крышки термостата никаких переходников не потребуется – шланг с внутренним диаметром 32 мм, хоть с трудом, но натягивается на патрубки диаметром 38 мм, особенно если их смазать скользким герметиком («Гермесил» и др.). На рисунке – наглядная схема подсоединения шлангов, но фактически вертикальная ветвь малого контура расположена ближе к радиатору, а термостат занимает почти горизонтальное положение чуть ниже заливной горловины радиатора.
Опыт эксплуатации УАЗа с «жигулевским» термостатом показал полный успех такой переделки. Не подтвердились опасения, что уменьшение на 40% сечения подводящей ветви радиатора может вызвать перегрев двигателя. Отнюдь, даже на груженой машине в пекле летних московских пробок он стабильно держит свои 90° С. Те же 90° на указателе температуры и зимой, причем безо всяких там жалюзи, фартуков и попон. Основной радиатор при этом холоден, как снег на обочине, зато «печка» дует знойным суховеем – в машине стало намного теплее. Да и сам мотор словно получил второе дыхание
Раньше при 60° на указателе он тянул неважно и отзывался провалом на открытие дросселя. Теперь, нагретый до 90°, он аж рычит от удовольствия, принимая нагрузку
В общем, игра стоит свеч, попробуйте – и не пожалеете!
5.18. Система охлаждения двигателя Уаз Хантер 31516
5.18.1 Система охлаждения двигателя Особенности конструкции Снятие и установка радиатора Снятие и установка вязкостной муфты Снятие и установка термостата Снятие и установка водяного насоса Снятие и установка расширительного бачка

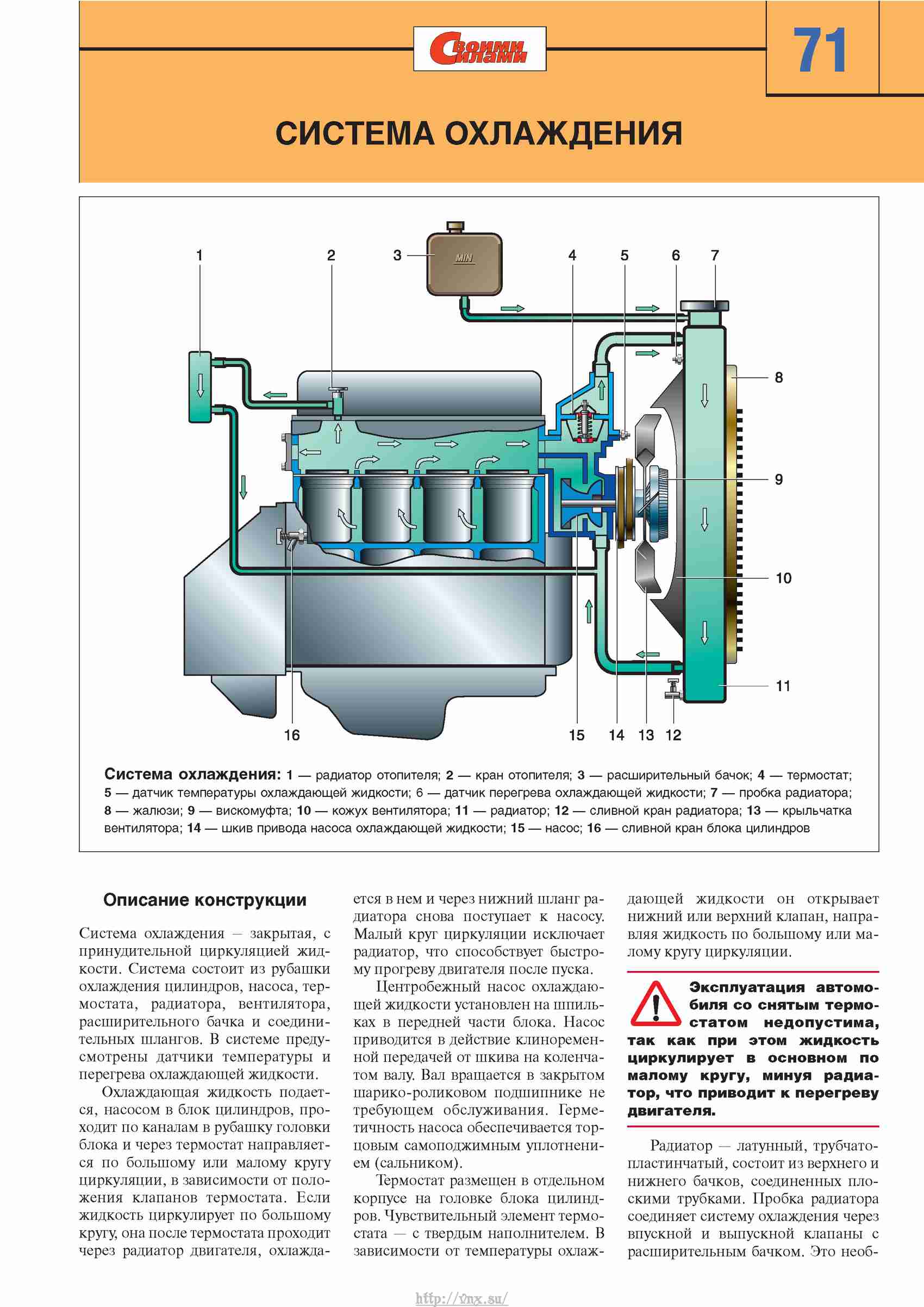

5.18.2 Особенности конструкции
Рис. 5.11 . Система охлаждения двигателя: 1 – сливной кран блока цилиндров; 2 – радиатор отопителя; 3 – двигатель; 4 – дроссельный патрубок; 5 – термостат; 6 – датчик указателя температуры охлаждающей жидкости; 7 – датчик сигнальной лампы перегрева охлаждающей жидкости; 8 – вязкостная.
5.18.3 Снятие и установка радиатора Вам потребуются: ключи «на 10», «на 14», отвертка с плоским и крестообразным лезвиями. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Слейте жидкость из системы охлаждения (см. «Замена охлаждающей жидкости»). 3. Выверните два винта сверху… 4. …два .
5.18.4 Снятие и установка вязкостной муфты На автомобиль устанавливают вязкостную муфту привода вентилятора. Вязкостную муфту снимают в случае неисправности, когда муфта не включается или включается не полностью. Вам потребуется ключ «на 32». 1. Отверните вал муфты от ступицы привода вентилятора… Примечание Резь.
5.18.5 Снятие и установка термостата Вам потребуются: шестигранник «на 6», ключ «на 12», отвертка. 1. Слейте жидкость из системы охлаждения (см. «Замена охлаждающей жидкости»). 2. Ослабьте хомуты и отсоедините от корпуса термостата подводящий шланг радиатора. 3. Отсоедините провода от датчиков на корпусе т.
5.18.6 Снятие и установка водяного насоса Водяной насос снимайте для доступа к другим деталям, для ремонта или замены при возникновении во время его работы шума, уровень которого превышает обычный и который появляется при образовании большого радиального люфта вала насоса. Разборка насоса — довольно трудоемкая работа, поэтому при неи.
5.18.7 Снятие и установка расширительного бачка Вам потребуются: ключ «на 10», отвертка с плоским лезвием. 1. Отверните гайку крепления кронштейна расширительного бачка. 2. Извлеките расширительный бачок из кронштейна. 3. Ослабьте затяжку хомута крепления шланга и снимите шланг. 4. Слейте из бачка охлаждающ.
Двигатель ЗМЗ-409
Этот мотор отличается другой клапанной крышкой, улучшенным механизмом ГРМ, иной прокладкой ГБЦ. Также вырос объем силового агрегата, что сразу же повлекло за собой модернизацию системы охлаждения ЗМЗ-409 УАЗ «Буханки».
Устройство охлаждающей системы типичное для ДВС такой конструкции, которые когда-либо изготавливались на Заволжском заводе. Двигатель оснащен жидкостной закрытой принудительной системой. Здесь также имеется радиатор, рубашка в блоке цилиндров и в головке блока цилиндров, помпа, расширительный бачок, датчики температуры, электрический вентилятор, радиатор отопителя и другие элементы. Отметим, что принцип работы системы охлаждения 409 УАЗа «Буханки» прост и аналогичен инжекторным моторам. Здесь ОЖ также двигается по большому кругу и по малому.
Фотогалерея УАЗ 31519
УАЗ в Санкт-Петербурге
- Автосалоны УАЗ в Санкт-Петербурге
- Автозапчасти УАЗ в Санкт-Петербурге
- Автосервисы УАЗ в Санкт-Петербурге
- Авторазборки УАЗ в Санкт-Петербурге
Новости УАЗ
14.02.2020УАЗ откажется от рессор, но оставит задний мост
На Ульяновском заводе идет разработка новой платформы для будущей линейки автомобилей УАЗ. Как стало известно, платформа сохранит рамную конструкцию и задний мост, при этом лишится рессор. Передняя ось будет пружинная, независимая
подробнее
05.02.2019В 2018 году в России закрылось 40 дилерских центров
На январь 2019 года, в России насчитывается 3450 официальных дилерских центров по продаже и обслуживанию автомобилей. Это на 40 центров меньше чем было в январе 2018 года
подробнее
13.09.2018УАЗ Патриот оснастят «автоматом»
В 2019 году Ульяновский автозавод планирует оснастить внедорожник УАЗ Патриот автоматической трансмиссией и внести ряд изменений в конструкцию «долгожителя».
подробнее
12.04.2016Отечественный авто производитель УАЗ разрабатывает кроссовер
В 2020 году авто производитель УАЗ выпустит кроссовер с несущим кузовом под индексом «3170». Так как модель будет другого класса, соответственно конкурировать с тяжелым рамным «Патриотом» не будет.
подробнее
27.02.2015УАЗ Хантер уходит с песней
Легендарный российский внедорожник УАЗ Хантер в конце 2015 года покинет конвейер. По традиции прощания с культовыми автомобилями, Ульяновский автомобильный завод запустил в серию спецверсию модели с символичным названием «Победная серия».
подробнее
18.11.2014Обновленный UAZ Patriot доступен в автосалонах дилеров
С 17 ноября новое поколение Patriot доступно во всех дилерских центрах UAZ. Цена на обновленный UAZ Patriot с бензиновым двигателем стартует с отметки 649000 рублей, с дизельным — 719 990 рублей.
подробнее
01.10.2014УАЗ начинают принимать заказы на обновленный Патриот
С начала октября все официальные дилерские центры УАЗ начинают принимать заказы на обновленный УАЗ Патриот. Производство серийной версии автомобиля будет официально запущено на Ульяновском автомобильном заводе 7 октября, в продаже автомобиль появится в ноябре 2014 года.
подробнее
30.09.2013UAZ объявляет о старте продаж специальной серии Trophy
Начиная с сентября 2013 года, модельный ряд УАЗ пополнился специальной серией Trophy. В спецверсии Trophy можно приобрести UAZ Patriot, UAZ Pickup, UAZ Hunter и коммерческий автомобиль УАЗ 390995.
подробнее
13.08.2013UAZ Patriot обновляется
6 августа 2013 года с конвейера Ульяновского автомобильного завода сошел первый серийный UAZ Patriot 2014 модельного года.
подробнее
27.06.2013Представлен список машин для новой программы льготного автокредитования
Эксперты составили примерный список автомобилей, которые подпадают под условия новой программы льготного автокредитования. Подчеркнем, что список примерный, основанный на нынешних ценах на новые машины в России. В рамках прошлой программы официальный список моделей был сформирован Минпромторгом.
подробнее
Устройство раздаточной коробки УАЗ Хантер
Раздатка УАЗ Хантер однорычажная, предназначение изделия, распределять импульс, снимаемый с силового агрегата на рабочие пары колёс. Конструктивно, агрегат оснащён двумя ступенями и пониженной скоростью. Дифференциал между осями в конструкции отсутствует.
На вал раздаточной коробки импульс поступает после классической коробки скоростей. Второстепенный вал постоянно контактирует с основной ступенью пары колёс позади машины, связь происходит посредством кардана. Активация первой пары колёс соединяет друг с другом валы при помощи зубчатой муфты, при этом, детали оборачиваются с равными скоростями.
Схема раздаточной коробки:
Конструкция содержит поддон, выполненный из чугуна и закрывающийся заглушкой. Кроме того, в состав включены валы: главный, второстепенный, срединный, вал активации передних колёс; колёса с зубьями и муфты, выключающие передние колёса.
Раздаточная коробка УАЗ «Хантер» фиксируется к поддону классической коробки болтами в количестве четырёх штук, для уплотнения сочленения используют герметичный состав. Выравнивание изделий друг к другу происходит наружной частью подшипника второстепенного вала коробки передач. Сзади на поддоне раздатки крепятся детали ручника. Поддон коробки раздатки содержит главный, срединный валы, валы активации передних и задних колёс, детали фиксируются в качающихся подшипниках.
Окончание второстепенного вала классической коробки с вырезанными на поверхности шлицами, это главный вал раздаточной коробки, вставленный в главную шестерёнку изделия. Вал, активирующий задние колёса, закреплён на подшипниках с шариками в количестве двух штук, деталь размещается коаксиально, относительно главного вала. Кроме того, посреди вала предусмотрена шестерёнка активирующая устройство измерения скорости. Срединный вал выполнен совместно с шестеренкой снижающей ступени, фиксация происходит посредством подшипников с шариками и роликами. Деталь активации передних колёс выполняется совместно с шестерёнкой и крепится снизу в поддоне на двух подшипниках с шариками.
Управление раздаткой происходит двумя штоками и двумя вилками, место нахождения, заглушка поддона раздаточной коробки. Переключение происходит посредством скольжения вилок по неподвижным стержням.
Эксплуатация
Отопитель состоит из радиатора отопителя, вентилятора и распределителя потоков воздуха, расположенных в одном корпусе. Подача воздуха осуществляется на стекло и в ноги водителя и пассажиров. Ускоренный прогрев салона достигается за счет новой конструкции отопителя повышенной мощности с увеличенной циркуляцией воздуха по салону, а также за счет увеличенной циркуляции охлаждающей жидкости через радиатор отопителя. Надежный обдув ветровых стекол для устранения обледенения и запотевания достигается за счет более высокой температуры и скорости воздуха обдувающего стекла. Хороший обдув ног водителя и пассажиров. Удаление влаги, попадающей через воздухозаборник, достигается за счет специального стыковочного фланца отопителя, позволяющего отводить влагу через отводную трубку. Попадание влаги в радиатор и вентилятор отопителя даже во время дождя не происходит.
Режимы работы:
Отопитель может работать как в режиме забора свежего воздуха, так и режиме рециркуляции воздуха. При работе в режиме рециркуляции воздуха ускоряется прогрев салона, а также поддерживается более высокая температура воздуха в салоне при низких наружных температурах воздуха и более высокий температурный режим двигателя. Для перехода отопителя в режим рециркуляции нужно открыть заслонку рециркуляции. При режиме работы отопителя в режиме наружного воздуха нужно закрыть заслонку рециркуляции и открыть крышку люка воздухозаборника.
Управление:
Управление отопителем осуществляется с блока управления, состоящего из трех режимного переключателя вентилятора и трех рычагов, расположенных на консоли под панелью. На консоли имеется место для установки прикуривателя и пепельницы, а также для установки дополнительных клавиш. Регулировка теплопроизводительности осуществляется дистанционно краном управления отопителя, а также за счет изменения производительности вентилятора.
Правила эксплуатации
- Специального ухода в процессе эксплуатации отопитель не требует. Руководствуйтесь инструкцией по обслуживанию автомобиля.
- При сезонных работах необходимо проверить крепление отопителя, продуть радиатор отопителя воздухом для удаления из сердцевины радиатора пили и попавших листьев, проверить крепление шлангов подвода охлаждающей жидкости.
Блок управления отопителем
- Переключатель вентилятора отопителя (увеличение оборотов по часовой стрелке).
- Рычаг управления краном отопителя (влево – закрыт, вправо – открыт)
- Рычаг управления рециркуляцией воздуха (влево – открыт, вправо – закрыт)
- Рычаг управления распределением потоков воздуха (влево – в ноги и на стекло, вправо – на стекло)
- Место для дополнительной клавиши.
Установка Установка 2 Внимание! Данный товар изготавливается под заказ. Срок изготовления — 1 месяц
Диагностика и ремонт
Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.
Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:
- Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
- Проверьте целостность расширительного бачка и уровень жидкости в нем.
- Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.
Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:
- Откройте крышку расширительной емкости и посадите на водительское место помощника.
- Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
- Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.
Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.
Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:
- Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
- Снимите расширительный бачок.
- Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
- Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.
Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.
Замена датчика температуры
Рассмотрим УАЗ Патриот 409 двигатель с экологической системой «Евро-3». Для ремонта понадобится только один ключ, типоразмер которого «19».
Оба датчика подключены непосредственно к бортовой сети, поэтому в целях предотвращения электрического замыкания рекомендуется обесточить автомобиль путем «сброса» минусовой клеммы с вывода батареи.
Датчик температуры охлаждающей жидкости находится в непосредственном контакте с хладагентом, поэтому для избегания утечек жидкости рекомендуется произвести частичный слив антифриза из контура. Для этого откручиваем пробку на блоке движка и производим частичный отбор хладагента в небольшую емкость, способную вместить около 2 литров.
Дальнейшие манипуляции выглядят так:
- Отжимаем фиксатор, после чего колодку с подводящими проводами отводим в сторону.
- Применяем ранее обозначенный ключ («19»). С его помощью откручиваем датчик температуры охлаждающей жидкости от термостатного корпуса.
- Теперь приступаем к демонтажу «воздушного» датчика.
- Аналогичным образом демонтируем второй компонент.
- Далее устанавливаем новые аналоги в обозначенные места, действуя в обратном порядке.
Важно! Если датчик температуры охлаждающей жидкости присутствует абсолютно во всех модификациях УАЗ Патриот 409 двигатель, то элемент, отвечающий за температуру подаваемого воздуха, обнаружить на некоторых версиях внедорожника не удастся. Как это выполнить? Сейчас выясним!
Как это выполнить? Сейчас выясним!
Технические характеристики двигателя
Двигатель ЗМЗ 409, кроме прочих изменений получил ряд доработок, а именно — клапанная крышка другой формы, улучшенный газораспределительный механизм и новая прокладка металлического типа. Также, увеличился объём, что повлекло за собой модернизацию системы охлаждения.
Прежде, чем рассматривать описание и устройство мотора, стоит определиться с техническими характеристиками 409-го:
| Наименование | Характеристика |
| Тип | Рядный |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Объем | 2,7 литра (2693 см. куб) |
| Мощность | 128 лошадиных сил |
| Количество цилиндров | 4 |
| Количество клапанов | 16 |
| Диаметр цилиндра | 95,5 мм |
| Расход | 13,2 литра на 100 км |
| Экологическая норма | Евро-2, Евро-3, Евро-4 |
| Система охлаждения | Жидкостное, принудительное |
| Порядок работы цилиндров | 1-3-4-2 |
Помпа
Водяная помпа на автомобиле УАЗ Буханка с механическим приводом, центробежного типа. Назначение устройства, заставлять двигаться антифриз по патрубкам и пустотам мотора. Насос транспортирует поток жидкости в радиатор, где субстанция охлаждается и обратно к цилиндрам. Неполадки в помпе приведут к перегреву мотора и серьёзным поломкам, поэтому агрегат требует ухода. Элементы помпы следующие: алюминиевый остов, крыльчатка, уплотнитель. Крыльчатка, вращаясь, создаёт центробежную силу, отбрасывающую жидкость к стенкам остова. Работа уплотнителя заключается в удержании охладителя и предотвращении течи в месте сочленения.
Помпа на УАЗ-409:
Разборка двигателя
Перед разборкой двигатель очистить от грязи и вымыть.
При разборочно-сборочных работах необходимо обеспечить чистоту и сохранность рабочих поверхностей деталей. Детали, в замене которых нет необходимости, необходимо устанавливать на свои места для сохранения приработки.
Для этого такие детали, как поршни, поршневые пальцы, поршневые кольца, шатуны, вкладыши, клапаны, гидроопоры и другие, при снятии с двигателя следует маркировать методами, исключающими порчу деталей.
Не допускается отворачивание центральной гайки крепления ступицы шкива ТНВД для снятия шкива ТНВД со ступицей.
После снятия будет невозможно снова установить ступицу в правильное положение относительно вала ТНВД, что приведет к значительному ухудшению работы двигателя.
При разборке двигателя надо помнить, что крышки шатунов с шатунами, крышки коренных подшипников с блоком цилиндров, крышки опор распределительных валов с головкой цилиндров обрабатывают в сборе, поэтому их нельзя разукомплектовывать.
Коленчатый вал, маховик, ведомый и нажимной диски сцепления, шкив демпфер коленчатого вала, шкив ТНВД балансируются отдельно, поэтому они взаимозаменяемые. Картер сцепления обрабатывается отдельно от блока цилиндров, при установке на блок центрируется на точно расположенные установочные штифты и также взаимозаменяемый.
В гидронатяжителях не допускается разукомплектация корпуса с плунжером, так как они составляют подобранную по зазору пару.
Снимать детали, установленные с натягом, необходимо специальными съемниками (использование стальных молотков и выколоток при разборке двигателя недопустимо).
Перед установкой двигателя на стенд для разборки необходимо снять стартер и картер сцепления.
Установить и закрепить двигатель на стенде для разборки за передний кронштейн левой опоры, и за отверстия крепления картера сцепления в заднем фланце блока цилиндров.
