Ремонт и регулировка карбюратора на автомобиле ока

Конструктивные особенности

Несмотря на то, что за основу при создании взяли «Солекс» от «Восьмерки», у карбюратора «Оки» есть некоторые конструктивные особенности:

• Поплавок и запорная игла – разделены. Первый элемент установлен в поплавковой камере, второй – располагается в крышке. Из-за этого технология регулировки уровня топлива отличается от обычного «Солекс»;
• Поплавковая камера – одна, и располагается она сбоку основной дозирующей системы (а не по бокам, как у «Солекс»);
• Поплавок закреплен в камере, причем таким образом, что обеспечивается постоянная нормальная подача бензина при ускорениях, движениях на подъем;
• Тарировка (сечение отверстий) жиклеров меньше, чем у ДААЗ от 2108.

На модели 1111 используются топливные жиклеры с тарировкой 95 (на 1-й и 2-й камерах) и воздушные – 190 (1-я камера) и 95 (2-я).

У версии 11113 установлены 95-е топливные жиклеры (на обеих камерах) и 170-й (1-я), 85 (2-я камера).

Очистка карбюратора от нагара и загрязнений

Большинство проблем с карбюратором возникает из-за некачественного топлива. Именно оно является причиной появления налёта, нагара. Оно же вызывает засоры топливных каналов. Для устранения всего этого придётся воспользоваться специальной чистящей жидкостью для карбюраторов. Она представляет собой баллончик со спреем. К баллону обычно прилагается комплект насадок для промывки каналов карбюратора. Есть множество производителей жидкости, но особой популярностью у автолюбителей пользуется жидкость HG3177, позволяющая идеально промыть карбюратор за несколько минут.

Жидкость для промывки карбюраторов HG3177 очень популярна у автолюбителей

Инструменты и расходные материалы

• ветошь;
• несколько зубочисток;
• отрезок тонкой стальной проволоки длиной 30 см;
• баллон со сжатым воздухом;
• защитные резиновые перчатки и очки;
• комплект рожковых ключей;
• плоская отвёртка;
• жидкость для чистки карбюратора.

Последовательность действий

1. Снятый с автомобиля карбюратор полностью разбирается.

2. Все засорившиеся каналы и отверстия аккуратно прочищаются с помощью зубочисток. А если нагар слишком сильно приварился к стенкам топливного канала, то для его прочистки используется стальная проволока.

3. После предварительной чистки на баллончик с жидкостью надевается насадка с самой тонкой трубкой. Жидкость заливается во все топливные каналы и мелкие отверстия карбюратора. После этого устройство следует оставить в покое на 15–20 минут (точное время зависит от типа используемой промывочной жидкости и для его уточнения следует прочесть информацию на баллончике).

4. Через 20 минут топливные каналы продуваются сжатым воздухом из баллончика.
5. Все остальные загрязнённые детали карбюратора обрабатываются жидкостью. Спрей распыляется без насадки. Через 20 минут детали тщательно протираются ветошью и производится обратная сборка карбюратора.

Какие карбюраторы устанавливаются на автомобили «Ока»

Для оснащения силовых агрегатов автомобилей «Ока» используются карбюраторы производства Димитровградского автоагрегатного завода. Причём для «Оки» выпускаются карбюраторы ДААЗ специальной серии.

Карбюратор ДААЗ-1111 имеет некоторые специфичные отличия от аналогичных устройств. Так, поплавковая камера механизма размещается не вдоль карбюратора, а поперёк. Благодаря такому устройству карбюраторный механизм может получать дополнительное обогащение смеси непосредственно в момент резкого ускорения или торможения.

Карбюраторный механизм, используемый для оснащения автомобилей «Ока»

Сам по себе ДААЗ-1111 обладает упрощённой конструкцией, так как содержит минимальное количество электронных компонентов. Главными деталями узла считаются:

• устройство пуска двигателя;

• штуцер;

• клапанный механизм;

• рычаг регулирования;

• заслонки дросселя;

• две камеры внутреннего сгорания;

• поплавковая камера и поплавок.

Все элементы устройства объединены в общей чашке корпуса. Защиту от грязи, налипания пыли и климатических неблагоприятных условий обеспечивает крышка корпуса.

Для удобства эксплуатации и обслуживания карбюратор делится на три части:

1. Верхняя, которая состоит из крышки с фланцем, шпилек крепежа воздушного фильтрующего элемента и топливного штуцера.

2. Средняя — сам корпус карбюратора, в котором находятся диффузоры и поплавковая камера.

3. Нижняя состоит из дроссельных заслонок и тяги приводов.

Карбюратор на «Оке» осуществляет свои функции точно так же, как и аналогичные механизмы, установленные на других транспортных средствах. Топливо подаётся в полость поплавковой камеры, откуда направляется в первую или вторую камеру для обогащения воздухом. Специальные распылители дробят капли бензина, поэтому они легко смешиваются с воздухом и превращаются в топливовоздушную смесь. Эта смесь через диффузоры попадает в карбюратор и далее в мотор.

Таблица: параметры дозирующих систем карбюратора ДААЗ-1111–1107010

Параметры	Камера
первая	вторая
Диаметр диффузора, мм	20	25
Диаметр смесительной камеры, мм	28	36
Тарировка главного топливного жиклера	95	95(102,5)*
Тарировка главного воздушного жиклера	170	85
Тарировка топливного жиклера жиклера холостого хода и диаметр переходной системы второй камеры	41	0,50
Диаметр воздушных жиклеров холостого хода и переходной системы второй камеры, мм	1,5	0,7
Диаметр топливного жиклера эконостата, мм	—	0,95
Диаметр распылителей ускорительного насоса, мм	0,40	0,35
Подача топлива ускорительным насосом, см3 за 10 ходов	8,0+2,0
Пусковые зазоры заслонок, мм воздушной дроссельной
2,2+0,2
0,7–0,8

Регулировки, осуществляемые своими руками без разборки карбюратора

У большинства карбюраторов доступны для регулировки без разборки:

1. Винт, позволяющий осуществлять регулировку количества оборотов на холостом ходу;
2. Винт, позволяющий регулировать обогащение бензиново-воздушной смеси на холостом ходу;
3. Стопорный винт заслонки дросселя первой камеры;
4. Держатель жиклёра холостого хода.

В большинстве случаев экспериментальным путём можно, используя только эти элементы, значительно улучшить работу двигателя. Желательно на летний период выставить на холостой ход количество оборотов 800÷900, а зимой — 900÷1000.

Настроить карбюратор оптимально на экономичность смогут на СТО

Очень часто о качестве поступающей в двигатель смеси можно судить по налёту на свечах:

• Незначительный серо-коричневый нагар свидетельствует о хорошем качестве смеси;
• Чёрный цвет свидетельствует о значительном избытке топлива;
• Белый — об избытке воздуха.

Использование индикатора ИКС-2, устанавливаемого вместо стандартной свечи и позволяющего видеть цвет пламени, часто рекомендуют для регулировки качества работы карбюратора. Однако практика показала, что с его помощью получить минимальный уровень токсичности выхлопа очень сложно.

Используя тахометр автомобиля, можно произвести регулировку холостого хода без стробоскопа. Однако оптимально настроить карбюратор на экономичность и отсутствие вредных выбросов желательно на СТО. Несмотря на хорошо описанные методики настройки всех моделей карбюраторов, пробиться на стенд к квалифицированному карбюраторщику всегда сложно.

Регулировка уровня бензина Ока 11113

Если уровень топлива в поплавковой камере (ПК) значительно меньше положенного, топливная смесь будет обедненной, автомобиль может плохо разгоняться, возникает вероятность увеличения расхода горючего. При увеличенном уровне также возрастает потребление бензина, в том и другом случае необходимо отрегулировать положение поплавка до нужной нормы. Если заливает карбюратор, причина неполадки, скорее всего, связана не с регулировкой, а с неплотным прилеганием запорной иглы к седлу, и в таком варианте требуется уже замена запорного механизма в ПК.

Выполнить регулировку достаточно просто даже водителю с начальными слесарными навыками, делается это следующим образом:

• так же, как и в случае с продувкой, сначала снимаем КВФ;
• затем отключаем трос подсоса:
• отсоединяем топливные шланги («обратку» и основной);
• откручиваем пять винтиков крепления верхней крышки карбюратора;
• убираем в сторону крышку и прокладку;
• берем штангенциркуль или специально обрезанный кусок линейки, измеряем расстояние от верхней кромки корпуса до поверхности бензина, оно должно быть в пределах 22-23 мм;
• если полученные показания отличаются от нормы, производим подгиб язычка поплавка в ту или другую сторону, добиваясь нужного результата;
• если получилось нормально отрегулировать, закрываем крышку, устанавливаем на место корпус в сборе с воздушным фильтром.

При выполнении всех этих операций нужно учитывать один нюанс: при снятии и при монтаже крышки карбюратора 11113 запорная игла из нее выпадает, необходимо снятие производить аккуратно, чтобы не потерять деталь, а устанавливать, создавая разрежение (например, с помощью резиновой груши, за счет вакуума игла держится и не падает).

СеАЗ Ока 1997, двигатель бензиновый 0.7 л., 37 л. с., передний привод, механическая коробка передач — своими руками

Комментарии 12

Доброго времени суток!Начитался я про оку на солксе. Загорелся. Поставил. Неделю настраивал, эксперементировал с жиклерами. Делюсь опытом.

По первой камере. Площадь сечения диффузора привел к даазовскому 1111. Жиклеры поставил 92.5*185Пружину экономайзера изначально установил укороченную на 1.5-2 витка. После непродолжительной поездки вернул штатную. Был провал при ускорении. Сейчас ощущаются плавный разгон и уверенная тяга с малых оборотов.

По второй камере. Расточил до 25мм диффузор поставил жиклеры 102.5 *80.

Машина уверенно разгоняется с любых оборотов. Теперь и на 4 с 40 можно раскатиться. На даазе минимум с 50. С первого запуска ровный и устойчивый холостой ход. Двигатель значительно меньше колбасит под нагрузкой (при разгоне с 40). Тяга на низах возросла, разгон с малых оборотов стал уверенным.

Пусковой зазор воздушной заслонки у меня получился на минимуме. Что в моем случае соответствует оковскому.Пусковой дроссельной заслонки подбирается на слух. Подсос вытягивается на максимум и регулируются (можно прямо на работающем двигателе) нужные обороты. Равные оковским на штатном карбе, со стандартным зазором.

Кулачок ускорительного насоса штатный №7. Изначально стоял резаный — достался с карбюратором. При резком нажатии на газ мотор чуть ли не глох от количества топлива. С 7-м такой проблемы нет.

Распылитель ускорительного насоса штатный.

В общем проходные сечения диффузоров, воздушные и топливные жиклеры соответствуют оковским.

Нельзя забывать, что холостой ход на солексе настраивается с точностью до наооборот, а не как на оковском карбюраторе.

Расход никогда не замерял, но вроде на дольше стало хватать полного бака.

Превзойти даазовский карбюратор по расходу топлива не удастся даже богу! Разве, что инжектор внедрить. А несколько улучшить ездовые качества автомобиля вполне подсилу многим, кому кроме как возиться с подобной рухлядью, делать то больше и нечего.

• Регулировка тнвд ауди 100



• Замена ступичного подшипника ниссан блюберд силфи



• Замена проводки газель 402



• Установка keyless go на мерседес



• Замена лампочек в заднем фонаре в ниссан

Модели карбюраторов для автомобилей ОКА

Существует несколько модификаций автомобилей ОКА. Самой первой машиной этой марки была модель 1111. Её выпускали на заводах ВАЗ и КамАЗ. Эта модель имела объём двигателя 0.65 литра и комплектовалась карбюратором марки ДМЗ, который производился на автоагрегатном заводе в Димитровграде.

Основные элементы карбюратора ДААЗ 1111 для автомобиля ОКА

Затем появилась новая модель автомобиля ОКА — 11113. Объём двигателя у этой машины был чуть больше и составлял 0.75 литра. Соответственно, немного изменился и карбюратор. На модель 11113 устанавливаются карбюраторы ДААЗ 1111. Это устройство производится на том же заводе в Димитровграде. От своего предшественника этот карбюратор отличается лишь увеличенным размером смесительной камеры. Во всём остальном устройство не претерпело никаких изменений.

Как снять

Процедура снятия достаточно проста, однако рекомендуется придерживаться чёткого плана действий, чтобы не повредить внутренние компоненты карбюратора в процессе демонтажа. Для успешного проведения работы потребуется всего три инструмента:

рожковый ключ на 8;

рожковый ключ на 13;

Порядок демонтажа карбюратора ДААЗ-1111 выглядит следующим образом:

Необходимо будет снять короб воздушного фильтра.. Он расположен таким образом, что мешает свободному доступу к карбюратору.

После этого потребуется ослабить затяжку болтового соединения крепления тяги привода заслонки к рычагу. Также слегка открутить придётся и болт, которым привод заслонки крепится к кронштейну.

После ослабления болты легко выкручиваются — нужно отсоединить тягу привода от всех подключений.

Используя отвёртку, отсоединить наконечник промежуточной тяги от рычага.

Далее необходимо разъединить вентиляционный шланг картера, который подключён к штуцеру.

После можно смело демонтировать проводку от клапана экономайзера.

Следующий этап — это отсоединение шланга вакуумного регулятора.

Далее потребуется ослабить фиксацию хомута на патрубке подвода топлива и снять шланг. Может вылиться какое-то количество горючего.

После чего можно приступать к процедуре снятия корпуса карбюратора. Для этого потребуется вывернуть клапан экономайзера принудительного холостого хода, за них находятся две гайки, которые нужно отвернуть.

После того как будет снять кронштейн фильтрующего элемента, можно отвернуть две гайки, которые находятся с лицевой стороны карбюратора.

Устройство аккуратно снимается со шпилек.

Главное — соблюдать точный порядок действий

Сразу же после демонтажа карбюратора рекомендуется не ворсистой тканью заблокировать образовавшееся отверстие во впускном коллекторе. Эта мера необходима для того, что внутрь не попали пыль и грязь.

Чистка элементов карбюратора от нагара и грязи

Целесообразно выполнять чистку карбюратора как снаружи, так и внутри на СТО. Однако если у автовладельца имеется опыт самостоятельного обслуживания своей машины, то допускается выполнение чистки карбюратора от нагара своими руками. Стоит, однако, быть максимально осторожным, так как некоторые детали механизма требуют особой аккуратности.

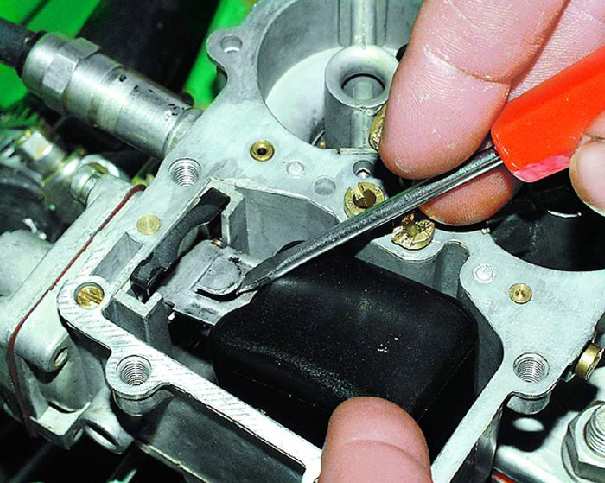

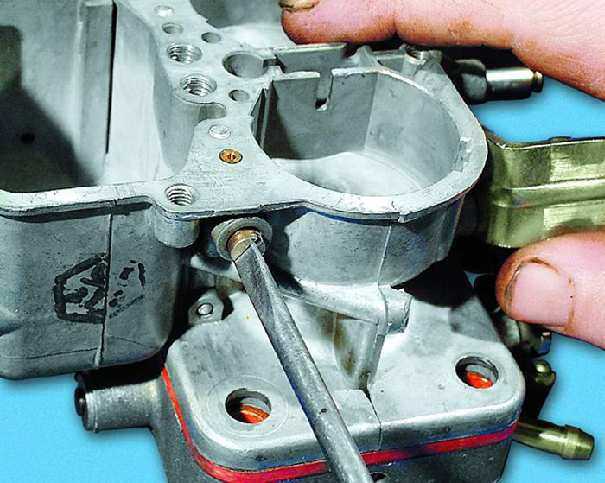

Как почистить жиклёры

Топливные или воздушные жиклёры карбюратора ДААЗ-1111 калиброваны, то есть имеют отверстия строго выверенного диаметра. То есть при нарушении целостности поверхности может нарушиться нормальный режим подачи горючего или воздуха.

Чистка жиклёров проводится каждые 50 тыс. километров пробега, так как из-за своего строения и функций они более всего подвержены налипанию копоти.

Корпус жиклёров обычно состоит из податливого сплава металла, который легко повредить. Поэтому чистку от нагара и грязи не рекомендуется проводить с помощью проволоки. Целесообразно использование зубочистки, которая мягко снимет копоть с детали. Для улучшения результата можно продуть жиклёр из баллончика со сжатым воздухом или под напором струи от обычного насоса для шин.

Малогабаритные детали в виде пробок

Чистка дроссельной заслонки

Чистить дроссельную заслонку необходимо только в том случае, если есть явные причины, которые указывают на образование нагара. Например, мотор стал запускаться с перебоями, нестабильно работать, на холостом ходу обороты начинают «плавать» и т. д.

На автомобилях «Ока» чистить дроссельную заслонку рекомендуется не чаще, чем каждые 80–100 тыс. километров пробега. Для успешного проведения операции рекомендуется снять деталь с карбюратора. Для удаления нагара можно использовать только мягкие ткани без ворса и специальные очистители для карбюраторных моторов. Нужно будет легко протереть все поверхности заслонки очистителем, после чего вытереть её чистой сухой тканью.

Очистка от нагара поплавковой камеры

Поплавковую камеру рекомендуется прочищать каждые 80 тыс. километров пробега. Для качественного снятия нагара нужно будет полностью разобрать устройство, не вынимая поплавка. В полость камеры заливается очиститель для карбюраторов (или керосин), жидкость должна растворить отложения нагара в камере за два часа. После чего её необходимо слить, продуть полость и насухо вытереть.

Поплавковую камеру часто чистить от нагара приходится в тех случаях, когда используется некачественное топливо. Если автовладелец внимательно следит за качеством потребляемого бензина, то сроки для промывки и очистки могут быть увеличены.

Установка «Солекса» на Оку

Добиться экономии топлива, более стабильной работы двигателя часто удается, выполнив ремонт карбюратора, заменив ремкомплект, произведя грамотную регулировку. Но не всех владельцев малолитражных авто устраивает динамика мотора, его приемистость, поэтому некоторые водители производят тюнинг – устанавливают КУ «Солекс» от автомобилей 2108-09. Цена этого узла относительно небольшая, и многие могут позволить себе такую установку, но потребуются некоторые дополнительные детали и небольшая доработка. Понадобятся запчасти:

• толстая проставка под карбюратор;
• 2 тонких прокладки;
• хомуты;
• топливные патрубки (по необходимости).

В любом случае нужно будет что-то сделать с корпусом воздушного фильтра: или модернизировать уже имеющуюся в наличии деталь, или приобрести ее от модели ВАЗ-2108 (09). Здесь все дело в цене, и если хочется сэкономить, то лучше, разумеется, заняться модернизацией. Замена стандартного карбюраторного узла на «Солекс» производится так:

• снимаем старый КУ (демонтируем воздушный фильтр в сборе, отсоединяем топливные шланги, тягу газа, трос подсоса, откручиваем четыре гайки крепления);
• на коллекторную площадку устанавливаем тонкие прокладки, а между ними – проставку;
• прикручиваем Solex четырьмя гайками;
• прикрепляем тягу газа, проблем возникнуть не должно, здесь обычно не требуется подгонки;
• подсоединяем провод ЭМГ;
• закрепляем хомутами топливные патрубки, если «обратки» на машине нет, устанавливаем заглушку на соответствующий штуцер;
• трос воздушной заслонки нужно будет «перекинуть», иначе его длины не хватит;
• соединив и установив все, кроме «воздухана», накачиваем топливо бензонасосом в поплавковую камеру, пробуем произвести запуск движка.

Регулировку холостого хода следует проводить только после полного прогрева ДВС, настраивается ХХ с помощью заворачивания и отворачивания винтов качества и количества. Сначала «количеством» немного поднимаем обороты (примерно до 1000), затем закручиваем винтик качества до того момента, пока движок не заработает тише, появятся небольшие перебои. Немного «добавляем качество», чуть выворачивая винт, «количеством» добиваемся оборотов в стандартных пределах 850-900 об/мин.

В завершение устанавливаем на место «воздухан», проводим испытания на дороге. Если расход топлива кажется большим, или не устраивают холостые обороты, ХХ всегда можно отрегулировать на месте, уже не снимая корпуса воздушного фильтра.

• https://prokarbyrator.ru/remont-karbyuratora/karbyurator-na-oke.html
• https://carnovato.ru/regulirovka-karbyuratora-oka/
• https://avtobrands.ru/osobennosti-karbyuratora-vaz-11113-ustrojstvo-i-regulirovka/

Чистка карбюратора ВАЗ Ока своими руками

Наиболее частая проблема отказа нормальной работы движка «Окушки» – засорение карбюраторного узла, причем, забиваться соринками и грязью могут как жиклеры, так и различные каналы. При этом возникают всяческие проблемы:

• пропадает холостой ход;
• ДВС не развивает обороты;
• мотор троит;
• повышается расход топлива;
• из выпускной трубы глушителя идет черный дым.

В некоторых случаях ремонта, как такового, не требуется, можно обойтись только чисткой карбюратора. Одна из самых распространенных проблем малолитражек ВАЗ – засорение каналов ГДС, когда движок не набирает обороты при открытой заслонке 1-ой камеры карбюратора, хотя холостой ход не теряется. Здесь достаточно часто удается продуть сжатым воздухом КУ на месте, не снимая самого топливо-смесительного устройства. Выполняем эту операцию своими руками приблизительно таким образом:

• при заглушенном двигателе открываем капот, в первую очередь демонтируем корпус воздушного фильтра (КВФ);
• сжатым воздухом (с помощью ручного насоса, «груши» или компрессора) продуваем каналы ГДС;
• после такой чистки запускаем двигатель, проверяем, как мотор набирает обороты;

Если работа ДВС после проведенной операции нормализовалась, можно ставить на место воздушный фильтр, если нет – повторяем продувку еще раз.

Устройство карбюратора автомобиля Ока

Автомобили под маркой «Ока» выпускались с 1987 и вплоть до 2008 года, сначала производилась модификация ВАЗ-1111 (с двухцилиндровым мотором 0,65 литра). Обновленная модель ВАЗ-11113 была запущена в производство в 1995 году, и она получила движок объемом 749 см³. Первоначально для 0,65-литровых движков Димитровградским автоагрегатным заводом был разработан карбюратор ДААЗ серии 1111, сочетал в себе элементы КУ типа «Озон» и «Солекс». Позже для 0,75-литрового ДВС (двигателя внутреннего сгорания) стала выпускаться модель ДААЗ-11113, которая в дальнейшем претерпела небольшую модернизацию.

Карбюратор 11113 представляет собой устройство для создания воздушно-топливной смеси в определенной пропорции, задает стабильную работу автомобильного двигателя во всех режимах. Корпус этого узла состоит из 3-х частей: верхней крышки, средней (главной) части, где размещается поплавковая камера, и нижней части с дросселями (заслонками), само карбюраторное устройство – 2-камерное, с последовательным открытием дросселей.

Карбюраторный узел включает в себя:

• главную дозирующую систему (сокращенно – ГДС), функционирующую на всех режимах, в составе которой имеются диффузоры, жиклеры подача топлива/ воздуха для обеих камер;
• систему холостого хода (сокращенно – ХХ), позволяющую стабильно работать двигателю на минимальных оборотах и экономично расходовать топливо;

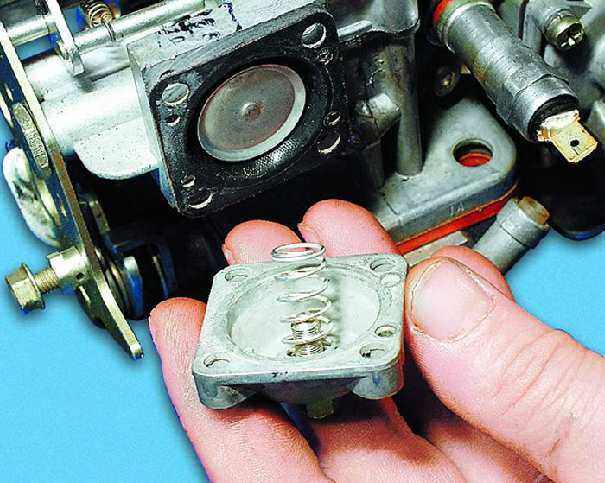

• экономайзер, обогащающий топливную смесь при высоких оборотах и больших нагрузках;

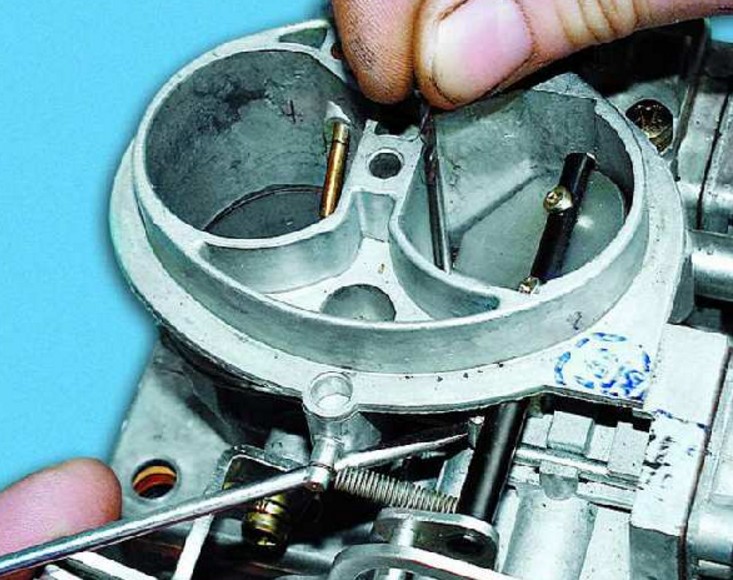

• насос-ускоритель, его основная функция – обеспечить равномерную работу без провалов при любом, даже самом резком нажимании на педаль акселератора (газа);
• пусковое устройство, позволяющее бесперебойно запускать холодный мотор при низкой температуре воздуха;
• поплавковую камеру, за счет нее сохраняется постоянный уровень бензина в карбюраторе, требуемый для стабильной работы ДВС.
• переходную систему, которая дает возможность осуществить плавный набор оборотов, без рывков, во время открытия вторичной камеры.

Каждая из систем в этом узле выполняет свою определенную задачу, а настройка и регулировка осуществляются с помощью регулировочных винтов, подбора жиклеров, установки углов положения дроссельной и воздушной заслонки.

Конструкция и составные части

Карбюратор «Ока» – двухкамерный, с электромагнитным клапаном холостого хода (ХХ). Этот клапан является единственной электронной составляющей.

Карбюратор «Ока» включает в себя 3 основных части:

• Крышка;
• Основной корпус;
• Корпус дроссельных заслонок.

Между собой указанные компоненты соединяются болтами.

Статья в тему — Регулировка клапанов ОКА 11113

Крышка

В крышке размещены штуцеры для подсоединения магистралей подачи топлива от насоса и слива излишков (обратка). Для дополнительно очистки подающегося бензина, под штуцером подачи установлен небольшой сетчатый фильтр.

В один из колодцев крышки установлена воздушная заслонка, ось которой тросиком соединяется с рукояткой принудительного обогащения топливовоздушной смеси, устанавливаемой в салоне (так называемый «ручной подсос»).

Также на крышке располагаются шпильки для фиксации корпуса фильтра.

Основной корпус

Главная рабочая часть карбюратора.

В ней располагается:

• ГДС (главная дозирующая система) с диффузорами;
• поплавочная камера;
• Ускорительный насос;
• Экономайзер и инерционным обогатителем;
• Система ХХ с электронным клапаном;

Эта составляющая предназначена для дозирования количества топлива в зависимости от режима работы мотора и подмешивания бензина в воздух, обеспечения стабильного функционирования силовой установки на ХХ.

Корпус заслонок

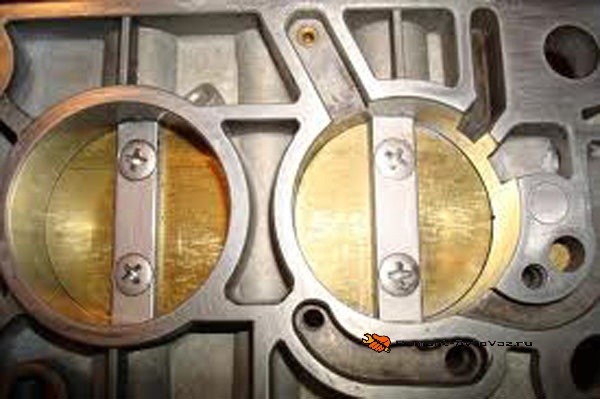

В корпус дросселей установлены две заслонки (1-й и 2-й камер). Конструктивно сделано так, что трос, идущий от педали газа, соединяется с рычагом оси только заслонки первичной камеры. Воздействие на вторую заслонку осуществляется посредством рычагов, соединяющих между собой обе заслонки.

Из-за такого устройства, заслонки открываются асинхронно, то есть, сначала срабатывает дроссель 1-й камеры, который тянет за собой заслонку 2-й камеры. Это позволяет при малых нагрузках на двигатель как бы отключать 2-ю камеру для экономии топлива.

Чистка карбюратора ВАЗ Ока своими руками

Наиболее частая проблема отказа нормальной работы движка «Окушки» – засорение карбюраторного узла, причем, забиваться соринками и грязью могут как жиклеры, так и различные каналы. При этом возникают всяческие проблемы:

• пропадает холостой ход;
• ДВС не развивает обороты;
• мотор троит;
• повышается расход топлива;
• из выпускной трубы глушителя идет черный дым.

В некоторых случаях ремонта, как такового, не требуется, можно обойтись только чисткой карбюратора. Одна из самых распространенных проблем малолитражек ВАЗ – засорение каналов ГДС, когда движок не набирает обороты при открытой заслонке 1-ой камеры карбюратора, хотя холостой ход не теряется. Здесь достаточно часто удается продуть сжатым воздухом КУ на месте, не снимая самого топливо-смесительного устройства. Выполняем эту операцию своими руками приблизительно таким образом:

• при заглушенном двигателе открываем капот, в первую очередь демонтируем корпус воздушного фильтра (КВФ);
• сжатым воздухом (с помощью ручного насоса, «груши» или компрессора) продуваем каналы ГДС;
• после такой чистки запускаем двигатель, проверяем, как мотор набирает обороты;

Если работа ДВС после проведенной операции нормализовалась, можно ставить на место воздушный фильтр, если нет – повторяем продувку еще раз.

Модели карбюраторов для автомобилей ОКА

Существует несколько модификаций автомобилей ОКА. Самой первой машиной этой марки была модель 1111. Её выпускали на заводах ВАЗ и КамАЗ. Эта модель имела объём двигателя 0.65 литра и комплектовалась карбюратором марки ДМЗ, который производился на автоагрегатном заводе в Димитровграде.

Основные элементы карбюратора ДААЗ 1111 для автомобиля ОКА

Затем появилась новая модель автомобиля ОКА — 11113. Объём двигателя у этой машины был чуть больше и составлял 0.75 литра. Соответственно, немного изменился и карбюратор. На модель 11113 устанавливаются карбюраторы ДААЗ 1111. Это устройство производится на том же заводе в Димитровграде. От своего предшественника этот карбюратор отличается лишь увеличенным размером смесительной камеры. Во всём остальном устройство не претерпело никаких изменений.

Как отрегулировать поплавок карбюратор на оке, уровень топлива

Рычаг управления воздушной заслонкой провернуть против часовой стрелки до упора. Удерживать рычажок в этом положении до тех пор, пока заслонка не закроется полностью.

Используя отвёртку, опустить шток пускового устройства. При опускании штока заслонка воздуха будет постепенно приподниматься. В этот момент нужно будет проверить толщину между нижней частью заслонки и стенкой карбюратора. В зазор должно входить сверло с диаметром 2. После этого, не отпуская рычажок воздушной заслонки, нужно будет перевернуть корпус карбюратора. Сверлом с диаметром 0. Необходимо отрегулировать толщину щели посредством вращения упорного винтика.

Регулировка карбюратора ОКА

При достижении рекомендуемых показателей можно считать регулировку пускового устройства завершённой. Выполнение работ с карбюратором ДААЗ благодаря простоте его конструкции не считается трудновыполнимой задачей. При наличии минимального количества инструментов и практического опыта работы с карбюраторными механизмами автовладелец может справиться с поставленной задачей своими силами. Чаще всего необходима чистка элементов карбюратора от нагара, а также регулировка некоторых параметров работы.

Внимательность и аккуратность при выполнении необходимых действий можно считать залогом качественного выполнения всех работ для оптимизации работы ДААЗ Ремонт и обслуживание, тюнинг авто cвоими руками Ремонт и обслуживание своими руками Советы новичкам и профессионалам Рекомендации по выбору запчастей Устройство автомобиля Тюнинг и прокачка Главная. Главное — соблюдать точный порядок действий. Малогабаритные детали в виде пробок. Об авторе Стать автором. Копирайтер, рукодельница, путешественник Подробнее. Большим пальцем зажимаешь предмет таким образом, чтобы ноготь пальца был на уровне верхнего края поплавковой камеры перпендикулярно опускаемому в нее предмету.

Как правильно купить лодку из пвх
Видео тигр амур подружился с козлом
Пластмассовые баки для лодок
Картинка белого медведя ловящего рыбу

Вынимаешь предмет из поплавковой камеры и замеряешь школьной деревянной линейкой расстояние от ногтя большого пальца до конца предмета опускавшегося в поплавковую камеру. Полученное расстояние в миллиметрах и будет искомым уровнем норма — мм

Обратим внимание, что в поплавковой камере карбюратора «Оки» есть трубка инерционного экономайзера 12 см. Это устройство предназначено для компенсации «приливно-отливных» явлений

Уровень топлива должен быть ниже конца этой трубки. Если трубка опущена в бензин, то инерционный экономайзер оказывается включенным в работу постоянно, обогащая смесь на всех режимах, вплоть до переобогащения, в результате чего двигатель может остановиться. При номинальном уровне топлива экономайзер будет работать только во время «отлива» бензина от главных жиклеров.

Регулировка карбюратора ВАЗ-1111

Для проверки уровня топлива в карбюраторе «Оки» несложно изготовить приспособление, показанное на рис. Штуцер 3 ввертывается вместо одной из пробок 14 см. Теперь можно отвернуть два оставшихся винта крепления крышки и снять ее с карбюратора. Не вынимая поплавка, при помощи подходящего глубиномера например, хвостовика штангенциркуля проконтролируйте глубину расположения уровня топлива относительно верхней плоскости корпуса карбюратора. Нормальной является величина мм. При несоответствии замеренной величины табличным данным, подогните язычок поплавка; для понижения уровня язычок отогните вверх, для повышения — вниа Перед повторной проверкой уровня резиновой грушей или шприцем удалите топливо из поплавковой камеры хотя бы на треть.

Конструкция карбюратора ОКА подобна таковой у карбюратора ОКАоднако первый имеет в своём распоряжении иные тарировочные параметры основных воздушного и топливного жиклёров вторичной камеры. При желании некоторые детали других устройств ДМЗ могут применяться для карбюраторов ОКА К таким элементам относятся: Устройство карбюратора ОКА ДААЗ как и любые другие карбюраторные устройства, являет собой механизм для точного дозирования бензина в воздушном потоке, образования из воздушной массы и горючего рабочей смеси и урегулирования её подачи в цилиндры силового агрегата. Карбюратор в своём распоряжении имеет пару находящихся рядом каналов для прохода воздушной массы, в нижней части каждого из них находится заслонка дросселя.

Регулировка поплавкового механизма карбюратора

Эти каналы называют камерами карбюратора. Ослабьте затяжку хомута шланга подачи топлива и Ослабьте затяжку болта крепления тяги к рычагу привода воздушной заслонки. Этим же ключом ослабьте болт крепления оболочки тяги к кронштейну и отсоедините тягу от карбюратора.

Регулировка поплавкового механизма карбюратора

Регулировка поплавкового механизма — весьма ответственная и в то же время несложная операция при обслуживании карбюратора. В силу особенности конструкции поплавкового механизма допускаемые здесь ошибки наиболее часто являются причиной его неудовлетворительной работы.

Регулировка выполняется при снятой крышке и включает в себя две операции:

— проверку степени выступания шарика иглы;

— регулировку положения язычка кронштейна поплавка.

Первую операцию выполняют с целью выяснения состояния демпфирующего шарика иглы и определяемой этим возможностью выполнить последующую регулировку. При этом на снятой с карбюратора крышке замеряют расстояние от плоскости прокладки до выступающего из иглы шарика. Нормальным считают расстояние 10 мм. При меньшем размере можно установить под седло иглы дополнительную прокладку.

Перед проверкой уровня топлива предварительно отверните винты крепления крышки карбюратора, оставляя завернутыми два средних винта. Кроме того, ослабьте винт крепления хомута на топливном шланге. Затем вручную подкачайте топливо бензонасосом до полного заполнения поплавковой камеры; по возможности быстро, чтобы исключить проникновение «лишнего» топлива в поплавковую камеру, снимите шланг с топливоподводящего штуцера.

При несоответствии замеренной величины табличным данным, подогните язычок поплавка; для понижения уровня язычок отогните вверх, для повышения — вниз. Перед повторной проверкой уровня резиновой грушей или шприцем удалите топливо из поплавковой камеры хотя бы на треть.

Один раз правильно выполненная регулировка поплавкового механизма сохраняется весьма долго, нарушаясь чаще всего по причине неаккуратного обращения со снятой крышкой, а также вследствие естественного изнашивания трущихся деталей механизма: запорного конуса иглы, ее седла, язычка и оси кронштейна.

В эксплуатации обычно нет необходимости специально разбирать исправно работающий карбюратор для проверки регулировки, достаточно совместить ее контроль с очередной очисткой поплавковой камеры и воздушных жиклеров.

руководство по ремонту и эксплуатации ваз 11113 ока скачать

Категория: Руководства

Описание

ВАЗ 1111

Автомобили ВАЗ 1111 (Ока) 1988-2003 г. в.

Общая информация об автомобиле

3-дверный 4-местный хэтчбек особо малого класса с поперечным расположением двигателя и приводом на передние колеса. Выпуск Оки начат в 1989 году на Волжском автомобильном заводе. Двигатель — двухцилиндровый рабочим объемом 650 куб.см. в 1997 году увеличен до 750 куб.см. объем. В настоящее время пролизводство автомобилей Ока передано Камскому автомобильному заводу, а также Серпуховскому автозаводу. Кроме базовых моделей КамАЗ-11113 и СеАЗ-11113, предлагаются варианты с ручным управлением, предназначенные для инвалидов. Благодаря очень низкой цене представляет интерес для экспорта.

Эта небольшая машинка была разработана на волжском автозаводе для «корпоративного» выпуска на трех заводах — ваз, КамАЗ и СеАЗ (в инвалидном варианте). На волжском автомобильном выпускается с 1990 года.

Отличительные особенности — скромные габаритные размеры, передний привод, двухцилиндровый двигатель с рабочим объемом 650 кубических сантиметров («половинка» «восьмерочного» мотора), универсальный трехдверный кузов со складываемым задним сиденьем.

Позже появилась модификация 11113 с более мощным двигателем 0,75 литра. Кроме того, на базе «Оки» разработан электромобиль, штучно собирающийся в Опытно-Промышленном Производстве.

Несколько лет назад на волжском автозаводе выпуск «Оки» прекращен, теперь ее производят только КамАЗ и СеАЗ, хотя силовые агрегаты (только 0,75 литра) по-прежнему производит только ваз.

приходится тормозить «в пол» (по всей видимости, на испытуемой машине не был отрегулирован свободный ход педали).

Все для ВАЗ 1111 (Ока)
