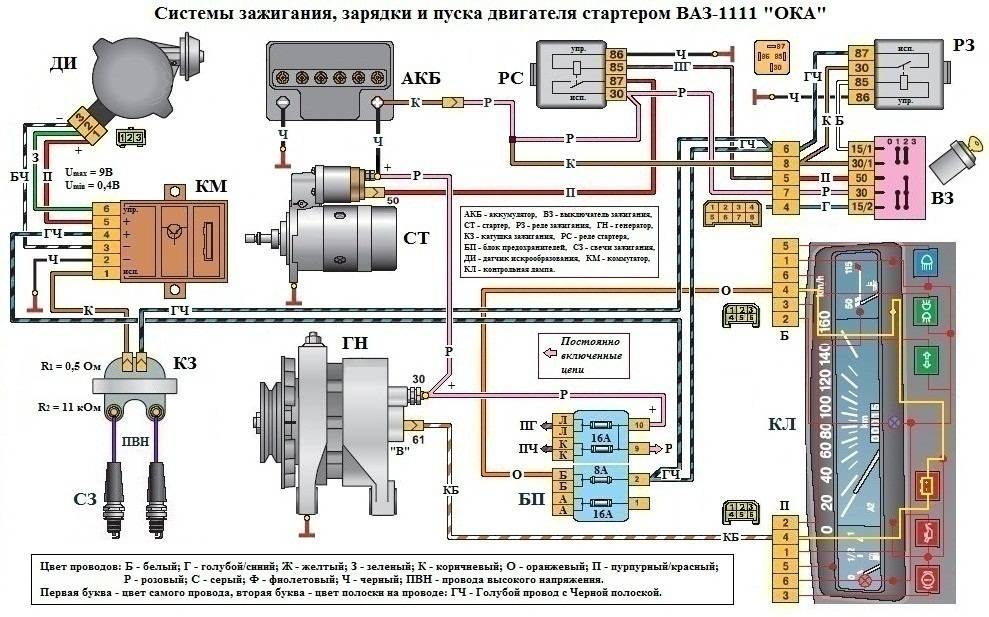

Система зажигания ваз 11113 ока схема

Особенности обслуживания и ремонта двигателя

Любая силовая установка, в том числе и та, которая устанавливается на автомобиле ВАЗ-1113, требует периодического обслуживания, а после наработки определенного количества моторочасов может понадобиться проведение капитального ремонта двигателя. Такой тип ремонта выполняется при сильном износе элементов кривошипно-шатунного механизма цилиндропоршневой группы. Отметим, что конструкторами был рассчитан определенный ресурс «жизни» мотора, после которого нужно обязательно делать капитальный ремонт, но он существенно уменьшается из-за особенностей эксплуатации агрегата, периодичности технического обслуживания, использования дешевых технических жидкостей и некачественных фильтров.

Ремонт двигателя автомобиля «Ока» в большинстве случаев производится без его снятия с кузова. В ряде случаев некоторые узлы и системы демонтируются с автомобиля для выполнения ремонта или замены. К таким узлам относятся системы питания, охлаждения, пуска, электрообеспечения и газораспределительного механизма.

Снятие мотора и последующая разборка необходима лишь при выполнении ремонта (замены) кривошипно-шатунного механизма (КШМ), цилиндропоршневой группы (ЦПГ), а также системы уравновешивания валов. Стоит отметить, что такая система является конструкционной особенностью двухцилиндрового двигателя «Оки». Все дело в том, что в этом двигателе поршни двигаются парно, а не как в других моторах – раздельно. Однако при этом в цилиндрах рабочие такты идут не синхронно. Например, оба поршня поднимаются вверх, но при этом в одном цилиндре выполняется такт сжатия, а во втором – такт выпуска газов. Далее, после прохождения поршнями ВМТ, в одном цилиндре наблюдается рабочий ход, а во втором – такт впуска и так далее, по кругу. Система уравновешивания, имеющаяся в этом двигателе, предотвращает появление дополнительных вибраций, которые в обязательном порядке возникают при такой синхронной работе цилиндров поршневой группы.

Конструкция

Система зажигания ВАЗ «Ока» состоит всего из семи основных элементов:

1. Вспомогательное реле;
2. Замок зажигания;
3. Предохранители;
4. Коммутатор;
5. Датчик момента образования искры;
6. Катушка;
7. Свечи;

Все элементы соединены между собой проводкой.

Замком зажигания водитель управляет запиткой системы электроэнергией от источника – аккумуляторной батареи, при этом напряжение проходит через вспомогательное реле и предохранители. В замке есть три положения – «0», при котором все электропотребители отключены, «1» — напряжение подается на систему зажигания и ряд других приборов и «2» — осуществляется подача тока на стартер. Такая последовательность включения обеспечивает срабатывание системы зажигания в момент запуска мотора.

Датчик момента искрообразования

Датчик момента искрообразования – один из основных компонентов зажигания, поскольку в нем задаются импульсы, которые впоследствии преобразуются в искровой разряд между контактами свечки. В действие этот датчик приводится от распределительного вала, что позволяет точно задавать момент подачи искры в цилиндрах.

Главными рабочими элементами узла выступают датчик Холла и специальный экран с прорезями, посаженный на приводной вал, взаимодействующий с распредвалом. Взаимодействие этих элементов и приводит к возникновению управляющих импульсов.

Корректировка осуществляется двумя регуляторами – вакуумным и центробежным, входящими в конструкцию датчика момента образования искры.

На «Ока» до 1989 года использовался датчик типа 55.3706, а после его заменили на модель 5520.3706.

Коммутатор

Коммутатором выполняет роль прерывателя цепи питания первичной обмотки катушки, используя для этого поступающие от датчика искрообразования управляющие импульсы. Прерывание цепи в коммутаторе выполняется выходным транзистором. Коммутатор полностью электронный, без каких-либо подвижных элементов, поэтому система зажигания – бесконтактная.

На ВАЗ-1111 и 11113 устанавливались несколько типов коммутаторов – 36.3734, 3620.3734, а также HIM-52. Устанавливается коммутатор в подкапотном пространстве возле моторного щита. Закреплен он двумя болтами, поэтому замена коммутатора выполняется достаточно просто.

Катушка

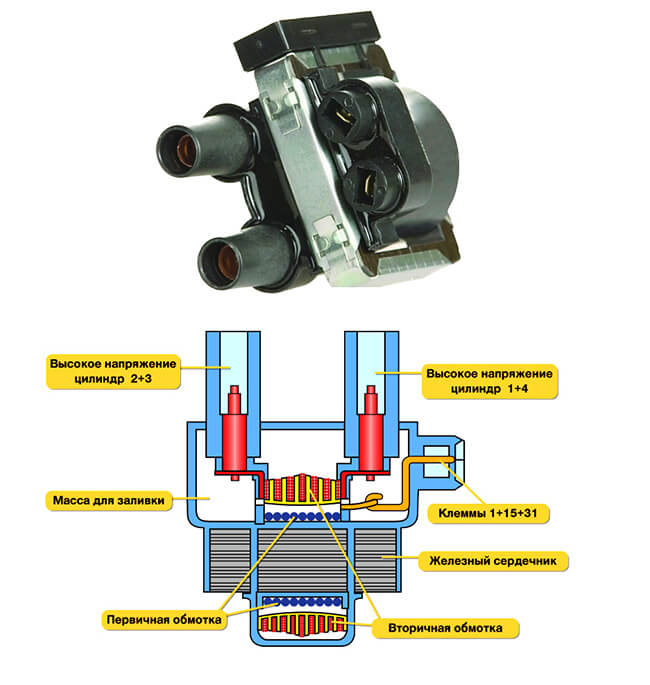

«Ока» получила двухвыводную катушку зажигания, что позволило убрать из конструкции распределитель.

Примечательно, что подача высокого напряжения в этой катушке осуществляется одновременно на обе свечки. При этом за счет смещенных тактов в цилиндрах двигателя только один искровой разряд является рабочим, искра на второй свечке – так называемая «холостая».

Провода, свечи

Вся проводка состоит их проводов низкого и высокого напряжения. Первые используются для соединения всех компонентов до катушки. Это обычные провода небольшого сечения, что вполне достаточно, поскольку до катушки напряжение в цепи – невысокое.

Провода высокого напряжения используются для соединения выводов катушки со свечками. Для удобства соединения на концах этих проводов установлены наконечники.

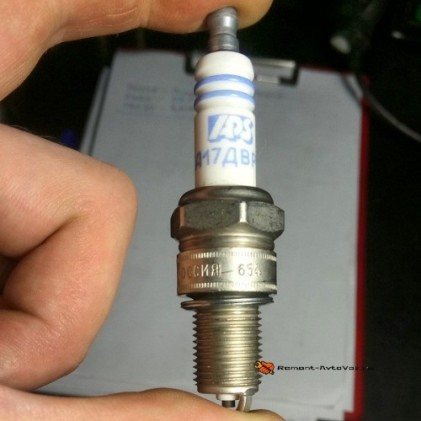

Рекомендованными для использования на «Ока» являются свечи типа А17ДВР – с удлиненной резьбой и помехоподавляющим резистором, а также их аналоги.

Распространенные неисправности электрооборудования

Распространенные проблемы с электрооборудованием на ВАЗ-1111 и 1113:

1. Выход из строя приборов внешнего освещения. Распространенной причиной поломки является перегорание нити лампы, узел необходимо заменить. Если лампочка цела, то возможен дефект в электропроводке, из-за которого возникает короткое замыкание и выходит из строя предохранитель. Плавкая вставка меняется на идентичную по номиналу, использовать детали, рассчитанные на больший ток запрещено. Также недопустимо устанавливать самодельные перемычки («жучки»), поскольку это может стать причиной пожара. Если происходит повторное перегорание, то требуется провести проверку цепи и устранить неисправность проводки.
2. Обрыв провода встречается в точках, где изоляция подвержена изгибам или трению о движущиеся поверхности. Примером такой точки является стык двери и кузова. Поврежденные участки требуется заменить на изделия из аналогичного материала с идентичным сечением.
3. Окисление контактных поверхностей из-за попадания влаги или агрессивных жидкостей (например, электролита из батареи). Требуется очистить поверхности до металла, восстановив передачу электрического тока.
4. Поломка реле, связанная с подгоранием контактов или обрывом катушки. Узел не подлежит ремонту, меняется на новый. При быстром повторном выходе из строя требуется проверка электрики машины в автосервисе.
5. Внезапный разряд батареи связан с внутренним замыканием или утечкой тока. В зимнее время частично заряженная батарея может потерять емкость из-за низкой температуры воздуха. Требуется зарядить аккумулятор и проверить состояние проводки. В случае необходимости источник тока необходимо заменить.
6. Пульсирующая работа ламп внешнего освещения с непривычно ярким свечением указывает на поломку реле-регулятора на генераторе. Для ремонта требуется снять узел и заменить вышедшие из строя компоненты.
7. Недостаточная зарядка батареи (при работающем двигателе не гаснет контрольная лампа). Причиной может быть износ щеток или коллектора, недостаточное натяжение приводного ремня. Требуется отремонтировать генератор, поскольку заряда батареи хватит на 150-200 км пути в дневное время суток.
8. Плохой контакт между концами цилиндрических предохранителей и подпружиненных элементов в монтажном блоке. Возникает в силу конструктивных особенностей узла. Многие владельцы, устав бороться с дефектом, устанавливают самодельные блоки для ножевых вставок. Обычно используется коротка секция от ГАЗ-3110, рассчитанная на 13 посадочных мест. Встречаются собранные своими руками узлы, рассчитанные на предохранители и реле.

СеАЗ Ока 2007, 53 л. с. — отзыв владельца

Отзыв владельца

СеАЗ-11116 — модификация с китайским 3-цилиндровым инжекторным двигателем TJ FAW объёмом 1,0 литр, выпускавшаяся в 2007—2008 гг. СеАЗом;СеАЗ-11116 – переднеприводный автомобиль особо малого класса с трехдверным кузовом «хэтчбек».

Автомобиль имеет прекрасные, для своего класса, скоростные характеристики и маневренность. Незаменим в городских условиях с перенасыщенными транспортными потоками. «ОКА»-СеАЗ, имея меньшие габаритные размеры по сравнению с другими легковыми автомобилями, более юркая, а при парковке для неё всегда найдется свободное место. Автолюбители ценят её неприхотливость. Надежность и легкость в управлении ценят женщины и начинающие водители. Скоростной и компактный автомобиль, имеющий высокие эксплутационные качества при малом расходе бензина.

Автомобиль:СеАз 11116-02 (ОКА) конца 2007 года выпуска

Двигатель:китайского производства — модель TJ376QE по лицензии Daihatsu, точная копия двигателя Daihatsu Charade CB90, он же ставится на FAW.Инжектор, 3 цилиндра, объем — 1 л., мощность 53 л.с., число клапанов — 6

Трансмиссия:передний привод, коробка — 5 ступенчатая механика

Подвеска:— резанные пружины -2 витка спереди, пока стоковые амортизаторы.— задние пружины от таврии резанные на 3 витка,— развал спереди -0.53град, сзади -1град.— передняя и задняя растяжки собственной конструкции

Тормоза— переделанные контура пердзад.

Салон:водительское сиденье — ковш SVS, пассажирского сиденья нет, но остался задний диван;светодиодная подсветка приборной панели, кнопок (делал сам), светодиодная лампа в плафоне салона (сам паял);обтянута вся задняя часть салона, включая багажный отсек черным карпетом.

Внешний вид:— установлен комплект перехода на 4 шпильки, диски iFree «Стерлинг» 5J R13 ET35 4×98, резина Кордиант комфорт 15565 R13— всетодиоды в габаритах, светодиодная подсветка номера (тоже изготавливал лампы собственноручно),— вертикальный дворник (привод нового образца),— убран задний дворник и омыватель за ненадобностью— убраны омыватели с капота, толков от них нет и установлен один омыватель от ваз2110 практически по центру — омывает все стекло прилично и воды тратит мало…

Музыка:— в данный момент отсутствует из-за поломки магнитолы, да и колонки перекочевали в Lanos.

В планах куча изобредей, каких? все со временем расскажу…

Модернизация системы зажигания ВАЗ – 1111 «Ока»

Как известно автомобили «Ока» оборудованы достаточно несовершенной 2-х искровой системой зажигания (схожей с вариантами, установленными на некоторых мотоциклах). В целом, применение использование подобного принципа организации системы зажигания нельзя назвать особо порочной, однако благодаря особенностям конструкции и не слишком высокому качеству исполнения отдельных элементов, она обладает рядом существенных недостатков. В частности владельцы Оки прекрасно знают с существованием проблем с запуском данных автомобилей в зимнее время (даже слегка «подсаженная» аккумуляторная батарея просто не справляется с поддержанием «двухтактовой» искры). Не выдерживает никакой критики и состояние изоляции между высоковольтными и низковольтными контурами штатных двухискровых катушек, в результате чего из-за попадания влаги и в сырую погоду они очень быстро выходят из строя. Ну и, наконец, такое неприятное явление как частные «выстрелы» в глушителе также является следствием использования двухискровой системы зажигания – когда не полностью сгоревшая смесь выдавливается поршнем в приемный коллектор и при открытых клапанах зажигается там «нерабочей» искрой.

Как бы то ни было необходимость модернизации системы зажигания ВАЗ – 1111 Ока не вызывает сомнений и в настоящее время наибольшее распространение получили три основных способа:

В общем-то, любой из этих методов позволяет достичь определенного положительного результата, хотя каждый из них не лишен некоторых недостатков. Так первый способ снижает общую надежность системы за счет использования дополнительных элементов, а именно высоковольтного распределителя и нескольких высоковольтных проводов. Второй способ является, всего лишь, использованием более надежного варианта все той же двухискровой системы (если удастся отыскать достойное оборудование). Наконец третий способ не устраняет проблемы «ненужной» искры и сопряжен с затратами энергии на вторую катушку зажигания.

Исходя из сказанного имеет смысл выполнить более оригинальную и действенную модернизацию, а именно в родном датчике искрообразования оставить всего одну шторку и добавить в систему пару датчиков Холла, разнесенных на 180 градусов. Иначе говоря, предлагается реализовать третий вариант, с устранением его недостатков за счет обеспечения зажигания в каждом из цилиндров при помощи датчиков Холла.

Подготовительные работы

Особенности реализации

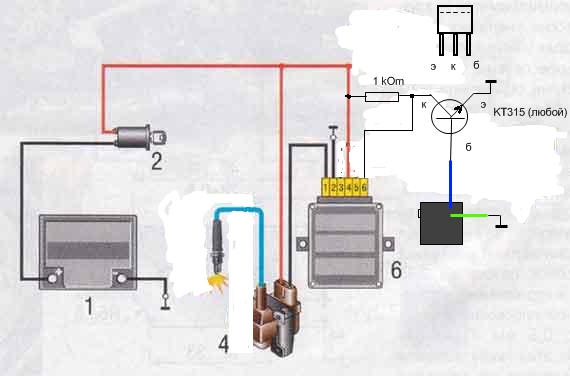

Для обеспечения нормальной работы системы датчики холла в обязательном порядке должны быть однотипными (из одной партии) иначе нарушится направленность магнитов и как следствие шторка ДМИ будет перемагничиваться. Проще говоря от родного датчика придется отказаться.

Силовую проводку на плюс 12В на реле (в штатном варианте сине-черного цвета) выполняем проводом сечением не менее 4 кв мм, в то время как на коммутаторы достаточно многожильного провода 2,5 мм. Штатную проводку лучше не использовать так как на ней наблюдаются значительные потери.

Для сигнальной части можно взять экранированный многожильный кабель сечением жил 0,2мм (экран позволит избавиться от помех).

Основная сложность изготовления модернизированной системы зажигания заключается в необходимости точного расположения датчиков Холла на установочной платформе. Основная проблема заключается в том, что датчики должны быть установлены с точностью до 0,1 мм напротив друг друга (относительно окружности проходящей через центры их щелей). Во всяком случае, рассогласование датчиков не должно превышать 1-го градуса поворота коленвала. При несоблюдении данного условия наблюдается значительное падение мощности двигателя. Из тех же соображений следует проследить за надежным креплением всех элементов системы.

Угол опережения зажигания выставляем по стандартной методике.

Теги зажигание ваз, ОКА ВАЗ-1111

Механизм газораспределения Оки

Если провести сравнение старых моторов вазовской классики с цепным приводом ГРМ, то можно заметить существенные отличия в конструкции привода. Громоздкую металлическую цепь заменили зубчатым ремнём. Конструкция блока цилиндров стала короче и легче, так как исчез проём для цепи в механизме привода ГРМ. Конструкторы изменили принцип открытия клапанов, он стал проще. Если на старых моторах кулачок распределительного вала давил на стержень клапана через коромысло, то теперь он воздействует на него через регулировочную шайбу. Тепловой зазор выставляют на холодном двигателе подбором шайбы нужной толщины. Производители изготавливают их с разными размерами, значение которых наносят на торцах шайбы. Если регулировка теплового зазора производится водителем самостоятельно, ему придётся приобретать некоторое количество таких шайб, что не всегда экономически целесообразно.

Конструкция привода механизма распределительного такова, что ремень приводит в действие насос в системе охлаждения двигателя Оки. Часто именно из-за поломки этого насоса выходит из строя зубчатый ременной привод. Поэтому производители автомобиля рекомендуют, чтобы одновременно проводилась замена ременного привода и помпы в системе охлаждения двигателя

При осмотре следует обращать внимание на то, в каком состоянии натяжной ролик в механизме ГРМ

Процедура замены ремня

Процесс по замене зубчатого ремня на Оке не представляет большой сложности. Если перед этим внимательно изучить процесс, можно выполнить её самостоятельно. Работу можно выполнить на любой ровной площадке.

Перед началом операции под задние колёса устанавливают противооткатные башмаки и затягивают трос ручного тормоза. Передние колёса максимально (до упора) выворачивают вправо, отключают аккумуляторную батарею. Далее порядок действий будет примерно таким:

В моторном отсеке снимают запасное колесо, бачок с жидкостью для стеклоомывателя. А также придётся демонтировать корпус воздушного фильтра, катушку зажигания.
Ослабив натяжение ремня привода генераторной установки, снимают его со шкивов.
После этого можно снять защитный пластиковый корпус привода ГРМ.
Далее вращают коленчатый вал по часовой стрелке, до совмещения всех установочных меток в приводе ГРМ.
Снять зубчатый ремень пока не получится, мешает шкив привода генераторной установки на коленчатом валу мотора. На правом по ходу движения машины брызговике имеется отверстие. В него вставляют торцовый ключ на 19, чтобы отвернуть болт на шкиве коленчатого вала. Перед этим следует зафиксировать мотор от проворачивания. Это можно сделать через отверстие в верхней части корпуса маховика, если вставить между зубьями маховика мощную отвёртку или подходящую монтировку. Удерживать её должен помощник.
Выворачивают болт крепящий шкив генератора, демонтируют его с вала.
Далее ослабляют натяжение зубчатого ремня. Для этого понадобиться ключ на 17, чтобы ослабить гайку крепления натяжного ролика. Если он будет заменён, то полностью снимают его с оси. Перед роликом со стороны блока стоит регулировочная шайба.
Если будет производиться замена помпы в системе охлаждения мотора, сливают тосол, после чего демонтируют её с блока мотора.
Снимают зубчатый ремень

Важно! Проворачивать двигатель после этого нельзя, чтобы не загнуть клапана.
Тщательно осматривают состояние шкивов привода ГРМ, очищают их от возможных загрязнений, следов моторного масла.
Установка нового зубчатого ремня производится в обратной последовательности. Перед этим ещё раз тщательно проверяют как совпадают установочные метки в механизме привода ГРМ. По окончании работы несколько раз вручную проворачивают двигатель, при этом снова проверяют как совпадают метки.

По окончании работы несколько раз вручную проворачивают двигатель, при этом снова проверяют как совпадают метки.

О двигателе

Для этих моделей за основу были взяты моторы 2108 и 21083. Они представляют собой 2-х цилиндровые двигатели с рядным вертикальным расположением цилиндров. Распределительный вал установлен в головке цилиндров. Рабочий объём равен 649 см 3 и 749 см 3. Прирост объёма получен увеличением диаметра поршней с 76 мм до 82 мм. Блоки цилиндров этих моторов, головки, маховики, шкивы разные.

Многие запасные части унифицированы со своими 4-х цилиндровыми вариантами. Система питания карбюраторная, но с изменёнными тарировочными данными. В 1990 году на силовом агрегате заменили приводной ремень механизма ГРМ. Если прежнее изделие имело полукруглые зубья, то на новом они стали иметь трапециевидную форму с канавкой на вершине зуба. Изменили шкивы под профиль зубьев, но сами ремни взаимозаменяемы, можно использовать как новые, так и старые детали.

Получать максимальную эффективность от использования двигателя внутреннего сгорания возможно только при правильной настройке фаз газораспределения. Для этого на приводе ГРМ имеются метки. Одной из них является выступ на задней крышке для защитного ремня привода, которая должна совпадать с меткой на шкиве распределительного вала. Вторая метка имеется в нижней части блока цилиндров, а совпадает она с меткой на шкиве коленчатого вала. Поршень первого цилиндра в это время должен находиться в верхней мёртвой точке.

Гнёт ли клапана

Этот вопрос волнует многих владельцев, так как после такого «происшествия» последует затратный капитальный ремонт силового агрегата. Механикам известны случаи, когда после встречи поршней с клапанами, кроме погнутых клапанов, повреждались головки поршней, разрушались направляющие втулки в головке блока цилиндров. От таких недостатков свободен двигатель, за основу которого взяли мотор ВАЗ 21083. В поршнях этого ДВС изготовлены выемки, которые позволяют избежать встречу головки клапана с движущимся вверх поршнем.

Такая проблема может возникнуть в двух случаях:

• Срезание зубьев на приводном ремне механизма ГРМ.
• Неправильно совмещены установочные метки на ремонтируемом двигателе.

Чтобы избежать такого, следует внимательно изучить процесс замены ремня, или обратиться за помощью к специалистам сервисных центров.

Система зажигания ВАЗ «ОКА» 1111 1988-2008

Особенности конструкции Система зажигания — бесконтактная. Она состоит из датчика 5 (рис. 7.2) момента искрообразования; коммутатора 4, катушки 6 зажигания, свечей 7 зажигания, выключателя 1, реле 2 зажигания и проводов высокого напряжения. Цепь питания первичной обмотки катушки зажигания прерывается электронным ком.

Проверка и регулировка момента зажигания Момент зажигания — очень важный параметр, от которого зависит нормальная работа двигателя. Если этот момент (угол опережения зажигания) будет установлен неправильно, двигатель будет плохо пускаться, неустойчиво работать на режиме холостого хода, не развивать полную мощность, перегреваться и и.

Проверка датчика момента искрообразования Неисправности датчика момента искрообразования проявляются следующим образом:– двигатель не удается пустить или он работает с перебоями — неисправен датчик Холла;– при трогании автомобиля с места двигатель работает с провалами, автомобиль медленно разгоняется — неисправен вакуумный регулятор;.

Снятие и установка датчика момента искрообразования Вам потребуется ключ «на 10». 1. Отсоедините провод от клеммы «–» аккумуляторной батареи. 2. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»). 3. Промаркируйте положение датчика момента искрообразования относительно корпуса привода вспомогательных агрегато.

Ремонт датчика момента искрообразования Вам потребуются: отвертка, заостренный инструмент наподобие шила, бородок, молоток. 1. Снимите датчик момента искрообразования с автомобиля (см. «Снятие и установка датчика момента искрообразования»). 2. Аккуратно, без применения какого-либо острого металлического инструмента, вын.

Проверка и замена свечей зажигания ПОЛЕЗНЫЕ СОВЕТЫ Заменяйте свечи через каждые 30 000 км пробега, даже если они еще в рабочем состоянии: старые свечи могут способствовать увеличению расхода топлива. При подготовке к зимней эксплуатации замените свечи новыми. Регулярно проверяйте надежность соединений высоковольтных провод.

Проверка и замена катушки зажигания На автомобиле может быть установлена катушка зажигания типа 29.3705 или 3012.3705.Катушка имеет два высоковольтных вывода и подает искру одновременно в оба цилиндра.Вам потребуются: ключ «на 7», омметр. 1. Отсоедините провод от клеммы «–» аккумуляторной батареи. 2. Откройте капот.

Замена коммутатора На автомобиле применяются коммутаторы типов 72.3734, 76.3734, 3620.3734, К563.3734, HIM52, RT1903 и PZE4020.Коммутатор системы зажигания расположен в подкапотном пространстве и закреплен на шпильке щита передка кузова автомобиля.Вам потребуются: ключ «на 10», отвертка. 1. Отсоединит.

Проверка выключателя зажигания Выключатель (замок) зажигания снабжен противоугонным устройством, которое блокирует вал рулевого управления при вынимании ключа. При повороте ключа из положения «III» в положение «0» противоугонное устройство должно выключаться. При этом надо поворачивать рулевое колесо на небольшой угол впра.

Снятие и установка выключателя зажигания Выключатель зажигания закреплен на рулевой колонке под кожухами вала рулевого управления. Вам потребуются: ключ «на 10», отвертка. 1. Отсоедините провод от клеммы «–» аккумуляторной батареи. 2. Выверните семь винтов крепления декоративных кожухов вала рулевого управления и. 3. .

Ремонт выключателя зажигания Вам потребуется отвертка. 1. Снимите выключатель зажигания с автомобиля (см. «Снятие и установка выключателя зажигания»). 2. Выверните винт крепления облицовки и контактной части к корпусу выключателя зажигания. 3. Выньте ключ из цилиндра выключателя зажигания (если ключ не был .

Источник

Неисправности

Упрощенная конструкция системы зажигания и отсутствие подвижных компонентов обеспечивает высокую надежность и неприхотливость в плане обслуживания.

Неисправностей у системы зажигания «Ока» не так уж и много:

• Выход из строя коммутатора;
• Неисправность датчика Холла;
• Поломка катушки;
• Обрыв или пробой проводов, окисление контактов;
• Неисправность свечки;
• Нарушение угла опережения зажигания;

Поскольку система зажигания принимает непосредственное участие в работе мотора, то любые неисправности в ней сразу же оказывают влияние на работоспособность мотора – возникают перебои, установка не развивает мощности, появляются хлопки, или же агрегат попросту не запускается.

Поиск проблемного элемента осуществляется от свечек. То есть, сначала проверяется наличие искры на них, затем осматриваются высоковольтные провода, а далее диагностируется работоспособность катушки, коммутатора, датчика Холла.

Компоненты системы зажигания – неремонтропригодны, поэтому при поломке выполняется их замена.

ВАЗ 1111 | Установка момента зажигания | Ока

Сервисное обслуживание и эксплуатация

Руководства ￫ ВАЗ ￫ 1111 (Ока)

Расположение датчика момента искрообразования:

1 – датчик момента искрообразования 2 – вакуумный регулятор 3 – заглушка люка в картере сцепления 4 – корпус привода вспомогательных агрегатов двигателя

Вам потребуются

ключ «на 10» стробоскоп (прибор для проверки и установки момента зажигания карбюраторных двигателей)

Перед началом работы

Снимите воздушный фильтр.

Угол опережения зажигания проверяют и устанавливают на холостом ходу двигателя (при частоте вращения коленчатого вала 820–900 мин–1). Угол должен быть в пределах 1°± 1° до ВМТ.

При неправильно выставленном угле опережения зажигания двигатель перегревается, не развивает полной мощности, появляется детонация.

Момент зажигания проверяйте по риске на маховике и шкале держателя заднего сальника коленчатого вала (вынута резиновая заглушка). При совмещении риски на маховике со средним делением (вырезом) на шкале поршень первого цилиндра установлен в ВМТ. Одно деление на шкале соответствует 2° поворота коленчатого вала.

Момент зажигания также можно проверить и выставить по меткам на шкиве привода генератора и передней крышке ремня привода распределительного вала. Длинная метка соответствует установке первого цилиндра в ВМТ, короткая – опережению зажигания на 5° поворота коленчатого вала. По этим меткам выставляют момент зажигания на стенде.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините шланг от вакуумного регулятора.

2. Для проверки момента зажигания подсоедините зажим “+” стробоскопа к клемме “+” аккумуляторной батареи, а.

3. . зажим “массы” стробоскопа – к клемме “–” аккумуляторной батареи.

4. Снимите наконечник высоковольтного провода со свечи первого цилиндра и подсоедините его к датчику стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу.

5. Снимите резиновую заглушку с люка картера сцепления.

6. Пустите двигатель и направьте мигающий поток света стробоскопа в люк картера сцепления.

7. При правильно установленном моменте зажигания метка 1 на маховике должна находиться между средним делением 2 и предыдущим делением 3 шкалы. В противном случае необходимо отрегулировать момент зажигания.

8. Для установки момента зажигания ослабьте затяжку трех гаек крепления датчика момента искрообразования.

9. Для увеличения угла опережения зажигания поверните корпус датчика по часовой стрелке (метку “+” на фланце корпуса датчика – к выступу на корпусе привода вспомогательных агрегатов. При этом одно деление на фланце соответствует 8° поворота коленчатого вала).

10. Для уменьшения угла опережения зажигания поверните корпус датчика против часовой стрелки (метку «-» на фланце корпуса датчика — к выступу на корпусе привода вспомогательных агрегатов). Затяните гайки крепления датчика, проверьте и при необходимости повторите установку момента зажигания. Подсоедините шланг к вакуумному регулятору.
