Притирка клапанов на примере автомобилей ваз

Как проверить работоспособность

После того как клапаны были притерты, следует проверить качество притирки. Существует несколько вариантов.

Самый простой и распространенный способ проверки — это положить ГБЦ на ровную поверхность тарелками кверху и налить в камеру сгорания бензин или керосин. Клапан должен удерживать жидкость собственным весом. Засухаривать компонент в этом случае не нужно.

Второй метод аналогичен первому, только клапаны необходимо засухарить, перед тем, как наливать керосин.

Проверка качества притирки третьим способом проводится несколько иначе. Клапаны засухаривают, ГБЦ укладывают на бок, в камеры наливают керосин/бензин. Правильно притертый компонент будет удерживать жидкость только усилием пружины.

Сделать притирку самостоятельно не так уж и трудно – главное, правильно рассчитать усилие при работе с дрелью и частоту вращений. Если же вы опасаетесь нанести вред топливной системе автомобиля, обратитесь к квалифицированным мастерам автосервиса DDCAR. Вам не придётся переживать по поводу того, что вашему любимому «железному коню» будет причинён непоправимый ущерб!

Подготовка двигателя к притирке клапанов

Перед началом притирки клапанов необходимо убедиться, что двигатель находится в пассивном состоянии. Это означает, что двигатель должен быть остановлен и остыть перед началом работы. Также следует убедиться, что в двигателе нет никаких передвижных или вращающихся деталей, чтобы избежать травм.

Для выполнения притирки клапанов необходимо также иметь набор специальных инструментов, включающих пасту для притирки клапанов, специальную ручку или инструмент для притирки, а также бороздомер для проверки зазора между клапаном и седлом

Важно выбирать качественные инструменты, чтобы обеспечить точность процесса

Перед началом притирки клапанов необходимо провести обслуживание и очистку клапанного механизма. Это включает очистку клапанов и седел от нагара и нагретого масла. Также следует проверить состояние прокладок и уплотнений клапанов и в случае необходимости заменить их. Чистота и исправность всех деталей клапанного механизма необходимы для достижения оптимальных результатов притирки.

Также перед притиркой клапанов следует проверить зазор между клапаном и седлом с помощью бороздомера. Оптимальный зазор обычно указывается в технической документации на автомобиль. Если зазор не соответствует рекомендуемому значению, необходимо отрегулировать его перед началом притирки.

Очень важно помнить о том, что притирка клапанов является искусством, требующим определенных навыков. При выполнении этой процедуры необходимо быть аккуратным и следить за равномерным притиром всех клапанов

Неправильно выполенная притирка может привести к повреждению или износу клапанов, что может привести к серьезным поломкам двигателя.

Правильно подготовив двигатель к притирке клапанов и следуя всем необходимым рекомендациям, можно достичь высококачественных результатов и продлить срок службы двигателя.

Основные этапы

Процедура притирки делится на три этапа:

На первом этапе головку блока цилиндров разбирают. С помощью рассухаривателя снимаются стопорные кольца, вытаскиваются пружины и вынимаются сами клапаны из головки блока цилиндров. Важный момент, который стоит соблюсти, — все пружины желательно пометить, чтобы впоследствии сборки они устанавливались именно на свои старые места. Это делается в том случае, когда оставляют старые клапаны и пружины. Полностью разобрав головку блока цилиндров, её необходимо отмыть от грязи и нагара. Далее, проводят визуальный осмотр посадочных мест, направляющих втулок на наличие трещин, пробоин, сколов. Если их нет, тогда приступают к следующему этапу.

• Вторым этапом осуществляют притирку клапанов с помощью пасты, используя устройство для выполнения действий вручную. На рабочую поверхность чашки детали наносят состав с грубым абразивом и начинают вращать запчасть в посадочном месте головки блока. Вращают как по часовой стрелке, так и против, распределяя равное количество вращений. Во время вращения деталь плотно прижимают к функциональной поверхности камеры сгорания. По мере притирания состав меняют на более нежный. Тем самым добиваются плавной, плотной притирки. Подобную операцию проводят с каждым из клапанов, находящихся в головке блока цилиндров. Добившись идеальной ровности деталей, а также непосредственно посадочных мест в камере сгорания, приступают к проверке качества притирки.
• Проверяется качество с помощью керосина. Установив обратно клапаны и собрав их механизм полностью, нужно перевернуть головку блока цилиндров, чтобы камеры сгорания оказались перед лицом. Заливают в каждую камеру керосин, оставляя в таком положении в течение нескольких часов, в идеале на одну ночь. После истечения требуемого времени камеры сгорания осматривают. Если жидкость не вытекла через клапаны, значит, всё сделано качественно, процесс можно считать законченным. В случае утечки керосина процедуру нужно повторять до тех пор, пока не будет сделано идеально.

Ручная притирка — процесс довольно долгий, трудоёмкий, сложный. Его проведение требует огромного терпения и внимательности. При отсутствии возможности заниматься подобной кропотливой работой будет лучше доверить её профессионалам, которые выполнят операцию значительно быстрее, обеспечив высокое качество.

Притирка клапана

Пасты для притирания клапанов

Не многие автомобилисты видели непосредственно процесс ремонта головки блока, не говоря уже о самой притирке клапана. Этот процесс достаточно трудоемкий, если делается вручную. Станочный метод, конечно, намного проще, но не всегда эффективный в использовании.

Справа притёрт, а слева ещё нет!

Для того чтобы притереть клапана к седлу необходимы некоторые инструменты и знания. Так, потребуется специальное приспособление для шарошки седел, абразивная паста, а также умение притирать. Рассмотрим, непосредственно сам процесс притирки клапана к седлу:

Этапы процесса шарошки седла клапана

1. При помощи шарошки и фрезы (ручной или автоматической) нарезаем фаску на седле под определенный клапан.

2. На специальном станке снимаем фаску клапана, так чтобы углы на седле и клапане совпали.

3. На фаску клапана наносим абразивную пасту крупной зернистости.

4. Начинаем тереть клапан о седло круговыми движениями, то почасовой стрелке, то против неё.

5. Далее, необходимо нанести абразивную пасту малой зернистости на фаску клапана и провести полировку, так само, как делалось это с крупнозернистой пастой.

6. Проверяем, плотно ли прилегает клапан к седлу. Если не очень и имеются щели, то необходимо повторить процедуру притирки.

Зачем нужна притирка?

Нанесение пасты со средней зернистостью на клапан для притирки

Это делается, чтобы при закрытом впускном клапане в цилиндр не попадала топливная смесь сверх нормы. Если это происходит, то двигатель получает слишком много горючего, что может повлиять на работоспособность и расход.

Идеально притертый клапан к седла

Если плотно не закрывается выпускной клапан, то топливная смесь теряет не только воздух, который поступил в цилиндр, а еще и обратно всасывает выхлопные газы, что способствует скорому прогоранию клапанов. Поэтому, чем лучше сцепка клапана с седлом, тем меньше проблем будет с системой впрыска и выпуска отработанных газов.

Выбор абразивной пасты

Пасты для притирки клапана разных производителей и зернистости

Существует несколько видов абразивной пасты, которая используется для притирки клапанов. Рассмотрим, все варианты, которые можно применять:

• Крупнозернистая абразивная паста. Применяется для первоначальной обработки седел после шарошки. Средняя стоимость 200-250 рублей/тюбик. Рекомендованные производители – Fabo, Abro, Expert, Грин-слоу, Профессионал, Индастриал.
• Паста со средней зернистостью. Применяется для чугунных и седел с твердой стали. Используется после обработкой крупнозернистой. Стоимость составляет – 190-220 рублей/шт. Основные производители – ABRO, Fabo, Профессионал.
• Паста с мелкой зернистостью. Применяется для финальной обработки фаски клапана. Стоимость – 200-300 рублей/тюбик, в зависимости от производителя. Выпускают пасту – Abro, Эффект, Expert, Алмазка.
• Полировочная паста. Используется достаточно редко, в тех случаях, когда необходимо загладить поверхность. Стоимость – 100-200 руб./шт. Производители, которые выпускают: Абро, Профессионал.

Рекомендации

Так, первой убираются все крупные шероховатости и неровности, а вторая – доводит до максимального эффекта. Хотя, если клапана не меняются, то можно пройти среднезернистой пастой, а потом завершить процесс – полировочной.

Паста производства АБРО GP-201, которая имеет сразу два вида: мелкозернистую снизу и крупнозернистую — сверху

В обязательном порядке, после прохождения любой пастой необходимо смывать как сам материал, так и остатки стружки, которая обычно, темного цвета. Это необходимо для того, чтобы достигнуть максимального эффекта, а также посмотреть, еще притирать клапан или уже достаточно.

Классификация ГРМ

Нижнеклапанные двигатели

Газораспределительный механизм двигателя внутреннего сгорания прошел долгий путь от 1900-х годов до наших дней.

Нижнеклапанные двигатели с распредвалом в блоке цилиндров, использовались повсеместно, вплоть до середины двадцатого века. Схема и устройство впускных и выпускных клапанов, расположенных в ряд тарелками вверх, обеспечивала простоту изготовления и малошумность двигателя. Основным минусом подобной конструкции был сложный путь топливно-воздушной смеси, неоптимальный режим наполнения цилиндров, и, как следствие, меньшая мощность силового агрегата.

Смешанное расположение клапанов

Попытки повысить мощностные характеристики ДВС привели к созданию двигателя со смешанным расположением клапанов. Впускные находились в головке блока цилиндров, а выпускные – в блоке, как у обычного «нижнеклапанника».

Распределительный вал один, так же расположенный в блоке цилиндров. Клапана, отвечающие за впуск топливно-воздушной смеси управлялись посредством штанг – толкателей, через которые передавалось усилие с распредвала, выхлопные – с помощью привычного коромысла.

Верхнеклапанные двигатели

Газораспределительный механизм, клапаны впускной и выхлопной системы которого находятся в головке блока цилиндров, а распредвал – в самом блоке, был сконструирован Дэвидом Бьюиком в самом начале двадцатого столетия. Управление клапанами осуществлялось посредством штанг – толкателей, воздействовавших на коромысла.

Подобная компоновочная схема обладает высокой надежностью, за счет передачи вращения от коленчатого вала к распределительному, с помощью шестерни. Зубчатый ремень, изношенный в процессе эксплуатации, может оборваться, нанеся серьезные повреждения клапанному механизму ГРМ, изношенная же передаточная шестерня лишь немного сдвинет фазы газораспределения, что опытный водитель заметит по изменениям в работе двигателя.

Минусом является некоторая инерционность подобной конструкции, что накладывает ограничения на обороты двигателя, а, следовательно, на крутящий момент и степень форсирования. Использование более чем двух клапанов на цилиндр приводит к усложнению газораспределительного механизма и увеличению габаритных размеров двигателя. Четырехклапанные двигатели такой компоновки используются в грузовых автомобилях КамАЗ, дизельных тепловозных двигателях.

Газораспределительный механизм автомобиля «Волга» двадцать первой модели был устроен именно по верхнеклапанной схеме.

• Двигатели, в которых распредвал и клапаны газораспределительного механизма располагаются в головке блока цилиндров, обозначаются аббревиатурой SOHC. Принцип действия и устройство механизма управления клапанами ГРМ отличается большим разнообразием. Существует схема открытия клапанов при помощи коромысел, рычагов и толкателей. Наибольшее распространение подобное устройство двигателей получило в период с середины 60-х до конца 80-х годов двадцатого столетия. В данный момент такие двигатели устанавливаются на недорогие легковые автомобили.
• Двигатели, газораспределительный механизм которых включает в себя два распредвала, обозначается аббревиатурой DOHC. При использовании двух клапанов на цилиндр, каждый распределительный вал открывает свой ряд клапанов. Такое устройство ГРМ позволяет уменьшить инерцию коленчатого вала, и тем самым значительно увеличивает обороты и мощность ДВС. Принцип работы двигателя, использующего четыре и более клапана на цилиндр, ничем не отличается от вышеописанного. Подобные силовые агрегаты демонстрируют большую, чем у двухклапанных аналогов, мощность и устанавливаются на большинство современных автомобилей.

В двигателях с подобным типом газораспределительного механизма важную роль играет устройство привода распредвалов. В качестве передаточного элемента используется цепь, находящаяся в герметично закрытом объеме, и омывающаяся маслом, или зубчатый ремень, находящийся на внешней стороне двигателя. Поломка привода ГРМ зачастую приводит к печальным последствиям. Оборвавшийся ремень, износившийся в процессе эксплуатации, вызывает мгновенную остановку распределительного вала, вследствие чего некоторые клапаны остаются в открытом состоянии. Удар поршня по выступающей тарелке наносит серьезные повреждения головке блока цилиндров. В особо тяжелых случаях ремонт невозможен и требуется замена данного элемента двигателя.

Инструменты для притирочных работ

Инструмент для притирки клапанов: зажимающая сверху модель

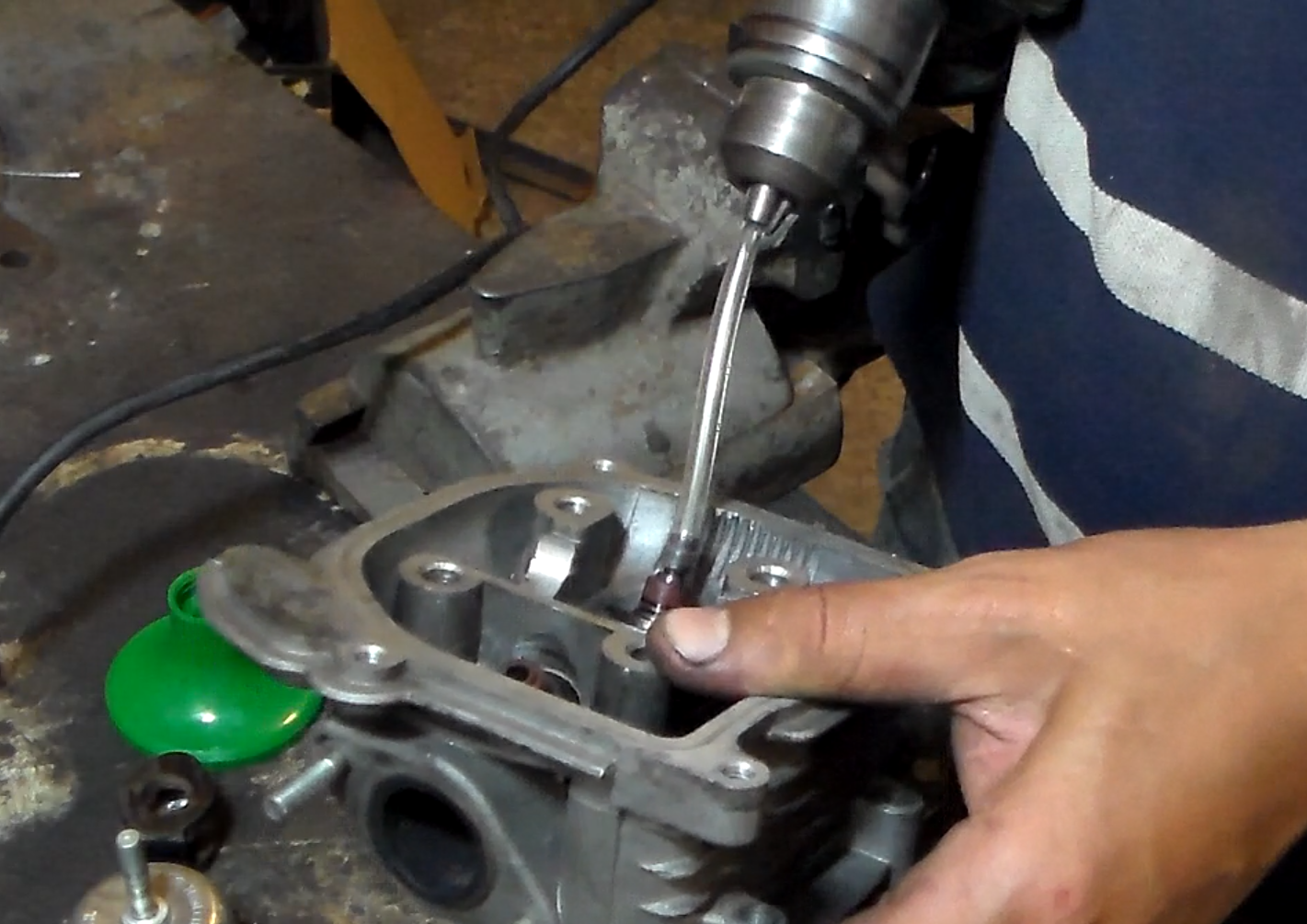

При отсутствии инструмента подойдут шуруповёрт или дрель. Вне зависимости от выбранного инструмента вам понадобятся следующие приспособления: абразивная или алмазная паста; пружина — такая, чтобы можно было без труда сжать руками и надеть на клапан; керосин. Нет возможности раздобыть абразивную пасту? Приготовьте её! Для этого понадобится наждачная бумага с мелким зерном или стружка наждачного камня. Снимите с неё камни и смешайте их с солидолом или аналогичным веществом в пропорции 2 к 1. По консистенции смесь должна напоминать шампунь. В крайнем случае в качестве основы сгодится и стандартное моторное масло.

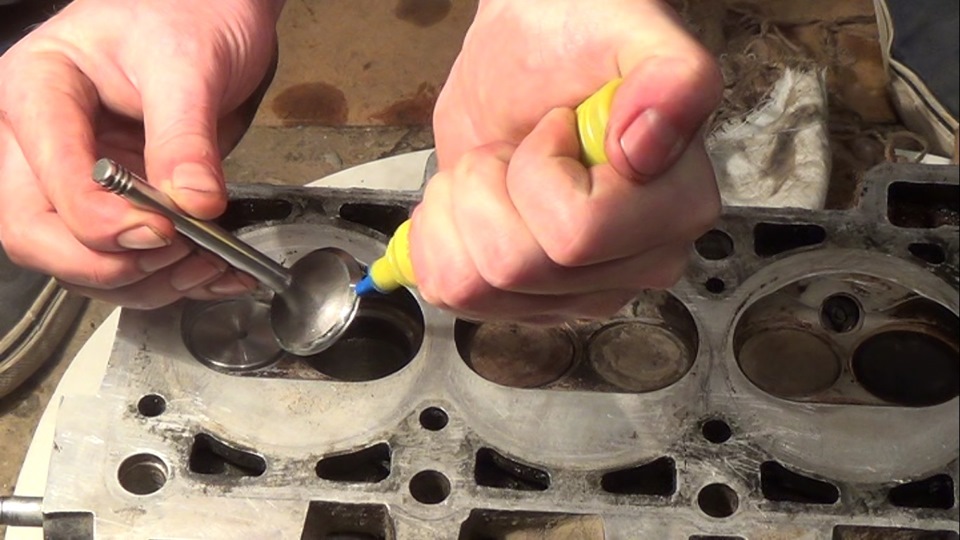

Нанесение абразивной пасты

Проверка качества выполненных операций

Проверить качество выполненной работы можно несколькими средствами:

• керосином;
• воздухом;
• карандашом.

Самый эффективный способ проверки — применение вакуум-тестера, который имитирует процессы, проходящие в двигателе автомобиля. Пропускаемый газ вырывается через возможные щели.

Проверку ГБЦ вакуум-тестером лучше осуществлять в специализированном сервисе, приобретение тестера достаточно накладно

Со стороны как впускного, так и выпускного коллекторов подключается прибор, в результате чего образуется вакуум. При плохой притирке клапанов манометр будет фиксировать минимальный уровень давления, поскольку через щели проходит воздух, чего в норме не должно быть.

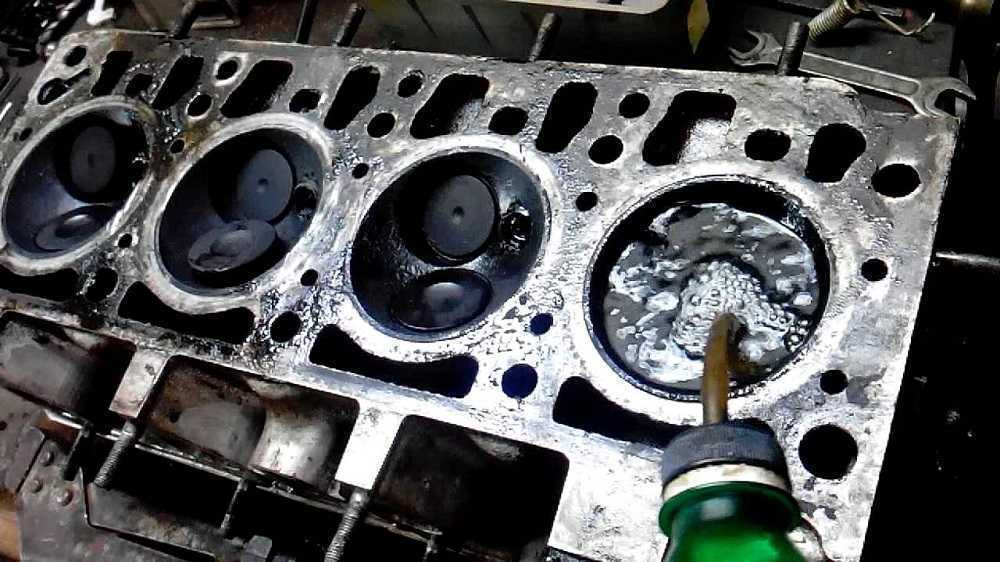

Ещё один способ проверки — использование керосина. ГБЦ располагается таким образом, чтобы камера сгорания была направлена вверх, а поверх наливают керосин. Бытует мнение, что за ночь керосин при неправильно проведённой притирке должен вытечь, однако на деле это не совсем так и названный метод не является достаточно эффективным.

Проверка герметичности ГБЦ керосином — не самый достоверный метод контроля

Равномерность распределения специального маркирующего вещества — ещё один вариант проверки. По всей окружности клапанного седла рисуются радиальные риски, после чего деталь вставляется на место, прижимается и прокручивается. Затем её вынимают и осматривают сложившийся узор. Если риски были стёрты и всё основание седла прокрасилось равномерно, то клапан можно пускать в эксплуатацию. В противном случае притирку проводят ещё раз.

Притирка клапанов — необходимая процедура, обеспечивающая нормальное функционирование ГБЦ автомобиля. Проводить её, несмотря на всю простоту работы и доступность материалов, лучше всего при помощи специалистов: это гарантирует длительный срок эксплуатации не только клапанов, но и двигателя машины в целом.

Когда нужно обратиться к профессионалам для притирки клапанов

Первоначально, следует обратиться к профессионалам, если вы не обладаете достаточным опытом или знаниями для проведения этой процедуры. Притирка клапанов требует точного выполнения определенных шагов и использования специального инструмента. Несоблюдение правил может привести к неправильной подгонке клапанов, что может привести к проблемам в работе двигателя.

Также, стоит обратиться к профессионалам, если у вас нет необходимого инструмента для притирки клапанов. В процессе притирки требуется использование специальной пасты и инструмента для вращения клапанов. Если у вас нет такого инструмента, то лучше обратиться к специалистам, чтобы избежать ошибок и повреждений деталей.

Еще одной причиной для обращения к профессионалам может быть необходимость проведения дополнительных работ по регулировке клапанов. Возможно, после притирки клапанов потребуется провести регулировку зазоров между клапанами и распределительным валом. Это требует опыта и знаний, поэтому лучше доверить проведение этих работ специалистам.

И, наконец, если у вас нет времени или возможности выполнять притирку клапанов своими руками, то лучше обратиться к профессионалам. Регулярное обслуживание двигателя и правильная притирка клапанов является важным шагом для сохранения его работоспособности и продления срока службы. Поэтому, если у вас нет времени или навыков для выполнения этой процедуры, лучше обратиться к специалистам — это гарантия качественного выполнения работ и безопасности вашего автомобиля.

Важно: правильная притирка клапанов своими руками является ответственной задачей, требующей определенных навыков и инструментов. Если у вас возникают сомнения или нет необходимости, лучше обратиться к профессионалам для выполнения этой процедуры

Важные рекомендации для успешной притирки клапанов

Вот несколько важных рекомендаций, которые помогут вам успешно притереть клапаны своими руками:

1. Проверьте состояние клапанов и седел. Перед притиркой необходимо убедиться, что клапаны и седла в хорошем состоянии. Они должны быть чистыми, не иметь видимых повреждений и обладать нужной геометрией.
2. Подготовьте необходимые инструменты. Для притирки клапанов вам потребуется специальная паста для притирки, ручная шлифовальная машина, жесткая щетка и нардовая кожа.
3. Установите клапаны в нужное положение. Для начала притирки необходимо установить поршень первого цилиндра в ВМТ (верхнюю мертвую точку) выходного такта. Затем аккуратно установите клапан на впускной или выпускной порт и закрепите его при помощи пружин или специальных устройств для фиксации клапанов.
4. Нанесите пасту для притирки. Нанесите небольшое количество пасты на рабочую поверхность клапана и равномерно распределите ее по всей площадке.
5. Начните притирку. Аккуратно приложите ручную шлифовальную машину к клапану и начните его притирку вращательными движениями. Убедитесь, что шлифовальная пластина полностью покрывает клапан и проводите притирку в течение нескольких минут.
6. Проверьте результат. После притирки удалите остатки пасты с клапана и седла. Визуально проверьте, что контактная площадка равномерно и полностью прилегает друг к другу.
7. Повторите процесс для каждого клапана. Повторите описанный выше процесс для каждого клапана. Не забывайте менять пасту для притирки при переходе от одного клапана к другому.

Правильная притирка клапанов может значительно улучшить работу двигателя вашего автомобиля и продлить его срок службы. Следуйте рекомендациям, будьте внимательны и осторожны, и результат превзойдет ваши ожидания.

Ремонт ВАЗ (Lada) Priora

Для того чтобы ремонт и эксплуатация Лада Приора не доставляли особых проблем достаточно вовремя подкрепиться знаниями. Заводские инструкции — вещь практичная и наверняка возымеет должный эффект. Однако все они уступают видеоруководствам и фотоотчетам портала etlib.ru по наглядности и числу учтенных нюансов.

В этом разделе сайта собраны информационные материалы, которые позволят провести диагностику и устранить практически любую неисправность Lada Priora. Демонстрируя процесс, они помогут быстро разобраться в алгоритме работы даже водителю-новичку. Именно с этими руководствами для Лада Приора ремонт своими руками можно провести без вмешательства работников автосервиса, а значит и лишних трат.

Но дело даже не в экономии, изучение ремонтных процедур позволит познать устройство своего автомобиля и провести время за интересным занятием. Начать изучение стоит с самых востребованных инструкций. К таким относится замена клапанов Приора 16 клапанов, замена ремня ГРМ и многие другие. Для того чтобы устранить проблему в системе охлаждения может пригодится замена радиатора печки или замена термостата. Не обойтись без инструкции и в случае, когда необходима замена генератора на Приоре или же просто замена ремня генератора.

Изучая ремонтные процедуры на сайте etlib.ru можно не беспокоится о том, что вмешательство без профессиональной подготовки приведет к негативным последствиям. Все материалы основаны на опыте других автомобилистов или сертифицированных механиков.

Когда необходимо притирать клапаны

1. Шум в впускном или выпускном механизме;
2. Неустойчивость работы двигателя;
3. Заметное снижение мощности автомобиля;
4. Необходимость прохождения технического осмотра или ремонта двигателя.

Притирка клапанов позволяет улучшить герметичность золотников, устранить неприятные звуки и вернуть максимальную производительность двигателю. Если во время работы вы заметили один или несколько указанных выше симптомов, рекомендуется незамедлительно приступить к притирке клапанов.

Важно помнить, что притирка необходима только в случае, если вы имеете достаточный опыт и знания в области ремонта двигателей. Неправильное выполнение процедуры может привести к серьезным повреждениям и поломкам двигателя

Если у вас нет уверенности, лучше обратиться к квалифицированному специалисту или автосервису.

Как определить момент притирки клапанов?

Если у вас возникли сомнения, необходимо ли выполнять притирку клапанов, вы можете обратиться к руководству по эксплуатации автомобиля. Также можно проконсультироваться со специалистом или провести визуальный осмотр системы газораспределения. Заедание, износ или повреждение клапанов могут указывать на необходимость притирки.

Важно: если вы планируете самостоятельно выполнять притирку клапанов, убедитесь, что у вас есть все необходимые инструменты и материалы. Также будьте готовы к тому, что процедура может занять значительное время и требовать точности и внимания к деталям

Шарошка для удаления выработки

С помощью этого инструмента производится восстановление седел клапанов. Чтобы определить, нужно ли воспользоваться шарошкой, или можно обойтись без нее, следует осмотреть седла. Они могут быть покрыты нагаром и раковинами, но если фаски имеют правильную коническую форму, можно сразу переходить к притирке, в противном случае, если фаски скруглены или на них имеются ступеньки, потребуется придать им правильную форму при помощи шарошки.

Поскольку формы и размеры седел на разных головках различны (например, у ВАЗ-2106 и ВАЗ-2109), нужно подобрать подходящий инструмент. Обработку седел можно провести вручную или, для экономии времени, с помощью дрели. Для этого шарошка закрепляется в патроне, как обычное сверло, и под ее воздействием удаляется поверхностный слой металла. Сигналом к прекращению удаления выработки служит появление блестящего ровного круга, по форме соответствующего тарелке клапана.

На видео можно посмотреть, как седла обрабатываются шарошкой. » alt=»»>

Как притереть клапана на станке

Если есть доступ к станку, лучше воспользоваться им.1. Зажмите клапан в специальном фиксаторе, включите станок. Шлифовальный круг быстро вращается в одну сторону, клапан — в другую, медленнее. Аккуратно подводите изделие к кругу и притирайте его.2. Не шлифуйте изделие слишком сильно. Прекратите обработку, как только процесс шлифовки станет непрерывным.3. Остановите агрегат, снимите клапан и протрите его керосином.4. После этого нужно осмотреть головку блока цилиндров. Изучите седла, запрессованные в головке. Притирать их можно только при отсутствии повреждений. Если на сёдлах имеется прогар, обработайте его шарошкой — пока серое кольцо не возникнет по всему кругу.

Чтобы обработать седла, нужна вот такая шарошка

Итоги

Таким образом, на вопрос, ВАЗ 2112 1.5 16v гнет клапана или нет, можно дать довольно однозначный ответ. Если стоит действительно движок 1,5 литра (16-и клапанный), то при внезапном обрыве ремня, клапана точно погнутся. Это произойдет в силу особенностей конструкции мотора, которые впоследствии были учтены разработчиками на аналогичном движке объемом 1,6 литра, также 16-и клапанном. На данном движке клапана уже не гнутся, так как присутствует расточка на поршнях, предотвращающая подобное явление.

Такие двигатели устанавливались, согласно вазовской заводской справке, как на модели ВАЗ 2112, так и на ВАЗ 21124 в разные годы выпусков (после 2004 и до 2009). Так что, надеемся, данная информация вам поможет в предотвращении возможных бед при обрыве ремня ГРМ.
