Из чего состоит задний мост
Конструкция заднего моста «семёрки» включает довольно большое количество элементов, в числе которых:
- Крепёжные болты тормозного барабана.
- Направляющие штифты.
- Маслоотражатель подшипника полуоси.
- Тормозной барабан.
- Кольцо барабана.
- Цилиндр заднего тормоза.
- Штуцер для прокачки тормозов.
- Подшипник полуоси.
- Запорное кольцо подшипника.
- Фланец балки моста.
- Сальник.
- Опорная чашка пружины.
- Балка моста.
- Кронштейн подвески.
- Направляющая полуоси.
- Гайка подшипника дифференциала.
- Подшипник дифференциала.
- Крышка подшипника дифференциала.
- Сапун.
- Сателлит.
- Ведомая шестерня главной передачи.
- Левая полуось.
- Шестерня полуоси.
- Картер редуктора.
- Регулировочное кольцо ведущей шестерни.
- Распорная втулка.
- Подшипник ведущей шестерни.
- Сальник.
- Грязеотражатель.
- Фланец-вилка карданного шарнира.
- Гайка.
- Маслоотражатель.
- Ведущая шестерня главной передачи.
- Ось сателлитов.
- Опорная шайба шестерни полуоси.
- Коробка дифференциала.
- Правая полуось.
- Кронштейны полуоси.
- Упорная пластина подшипника полуоси.
- Щит заднего тормоза.
- Колодка заднего тормоза.
- Фрикционная накладка.
- Фланец полуоси.
- Стопорная пластина.
- Крепёжные болты крышки подшипника.
Задний мост состоит из компонентов полуосей, редуктора и главной передачи
Корпус
Все рабочие механизмы заднего моста размещены в балке, а также в картере редуктора. Балка выполнена из двух кожухов, соединённых продольной сваркой. Подшипники и сальники полуосей расположены во фланцах на концах балки. К корпусу балки, помимо этого, приварены крепёжные элементы подвески. Посредине балка расширена и имеет проём, в котором закреплён картер редуктора. В верхней её части установлен сапун, через который поддерживается связь полости моста с атмосферой, благодаря чему давление в полости не поднимается выше допустимого и внутрь детали не попадает грязь.
Все рабочие механизмы, участвующие в передаче крутящего момента, размещены в балке моста и картере редуктора
Редуктор
Главная передача состоит из ведущей и ведомой шестерён, имеющих гипоидное зацепление, т. е. оси шестерён не пересекаются, а перекрещиваются. Благодаря специфической форме зубьев обеспечивается одновременное зацепление сразу нескольких из них и, как следствие, снижается нагрузка на зубцы и увеличивается их долговечность. Двухсателлитный конический дифференциал, кроме расположенных на общей оси сателлитов, включает коробку и две шестерни, при этом сателлиты пребывают в постоянном зацеплении с шестернями.
Редуктор заднего моста ВАЗ 2107 содержит дифференциал и главную передачу
Полуоси
«Семёрка» оснащена так называемыми полуразгруженными полуосями заднего моста, которые принимают на себя изгибающие усилия как в горизонтальной, так и в вертикальной плоскости. Полуось, по сути, — это вал, изготовленный из стали марки 40Х, на внутреннем конце которого находятся шлицы, на внешнем — фланец. Внутренний конец полуоси связан с шестернёй дифференциала, внешний расположен во фланце балки, к которому крепятся тормозной барабан и колесо. Удерживаться на месте полуоси позволяет упорная пластина подшипника, которая также закреплена на балке.
ВАЗ 2107 оснащён полуразгруженными полуосями заднего моста, которые принимают на себя изгибающие усилия как в горизонтальной, так и в вертикальной плоскости
Модернизация задней подвески
Внесение изменений в конструкцию задней подвески ВАЗ 2107 может быть вызвано разными соображениями автовладельца — доработки с целью участия в гонках либо выставках, добиться более высокого уровня комфорта, усилить механизм для перевозки грузов и т. д. Достигается это путём установки элементов подвески с иными характеристиками либо внесением кардинальных изменений в её изначальную конструкцию.
Усиленные пружины
Если возникает необходимость в установке усиленных пружин, то используются детали с увеличенной жёсткостью, витки которых имеют больший диаметр. При этом нужно понимать, что установка усиленных элементов при резком повороте может привести к отрыву колёс от дороги с противоположной стороны, а это негативно отразится на сцеплении с дорожным полотном.
Помимо самих пружин рекомендуется заменить и амортизаторы на изделия от ВАЗ 2121. Особенно такая модернизация будет уместна на тех автомобилях, которые переоборудуются под газ, поскольку баллон имеет немалый вес, а если учесть ещё вес пассажиров и возможный груз в багажнике, то подвеска будет значительно проседать.
Пневмоподвеска
Оснащение «семёрки» пневматической подвеской позволяет изменять клиренс в зависимости от дорожных условий и в целом сделать автомобиль более комфортным при движении с высокой скоростью и поездках на дальние расстояния. Обусловлено это тем, что водитель практически не ощущает неровностей, а машина по поведению становится похожей на иномарку.
Для подобной модернизации подвески потребуется приобрести комплект оборудования, состоящий из компрессора, ресивера, соединительных трубок, пневмостоек, датчиков и другого оснащения.
Чтобы заменить штатную подвеску ВАЗ 2107 на пневмо, выполняют следующие действия:
- Разбираем подвеску задка с обеих сторон, снимая пружины и отбойники.
- Срезаем верхний отбойник и сверлим отверстия в верхнем стакане и нижней чашке под крепление и трубку.
Видео: монтаж пневматической подвески на «классику»
Ещё одним вариантом, позволяющим усовершенствовать подвеску ВАЗовской «семёрки», является электромагнитная подвеска. В основе такой конструкции используется электродвигатель, который имеет два режима работы: демпфирующий и упругий элемент. Всем процессом управляет микроконтроллер. В результате электромотор используется вместо штатного амортизатора. Электромагнитная подвеска позволяет сделать автомобиль мягче, устойчивее, безопаснее и комфортабельнее. Работоспособность системы будет сохраняться даже при отсутствии соответствующих сигналов из бортовой сети. Сегодня известно несколько брендов, которые занимаются изготовлением подвесок такого типа: Delphi, SKF, Bose.
Как снять редуктор заднего моста ВАЗ 2107
Разобрать редуктор и заменить в нём всё необходимое (или поменять редуктор целиком) автовладелец может самостоятельно, сэкономив таким образом около 1500 рублей (примерно столько стоит эта услуга в автосервисе). Вот что потребуется для работы:
- комплект торцевых головок и длинный вороток;
- набор рожковых ключей;
- набор накидных ключей;
- съёмник для задних полуосей;
- отвёртка с плоским жалом.
Последовательность работы
Перед началом работы из заднего редуктора обязательно сливается масло. Для этого достаточно отвернуть пробку на корпусе заднего моста, предварительно подставив под него какую-нибудь ёмкость.
- Автомобиль устанавливается на яму. Задние колёса поднимаются с помощью домкратов и снимаются. Передние колёса при этом должны быть надёжно зафиксированы.
- После снятия колёс откручиваются все гайки на тормозных барабанах и снимаем их крышки. Открывается доступ к тормозным колодкам.
Самоблокирующийся дифференциал
Самый распространенный способ повышения проходимости автомобиля — это поставить самоблокирующийся дифференциал. Главное достоинство этого устройства в том, что с его помощью исключается блокировка колес “навсегда”
Это важно, так как предотвращение включения блокировки, когда в этом нет необходимости, способствует защите полуосей от критических нагрузок
Различают следующие виды блокировок дифференциала:
- Дисковая — реализуется за счет использования фрикционных муфт. Эти муфты вступают в работу сразу, как только колеса начинают вращаться с неравномерной скоростью. Недостаток этого механизма в том, что он требует применения не дешевого трансмиссионного масла, а также требует довольно частого выполнения регулировочных работ по настройке узла. Это далеко не самый лучший механизм для автомобиля ВАЗ 2107.
- Вискомуфтовая блокировка — работа такого устройства основывается на применении липких дисков, погруженных в специальную жидкость. Она затвердевает при нагревании, обеспечивая сцепление шестерней — то есть дифференциал блокируется. Нагревается жидкость в момент изменения угловой скорости колес на оси(когда скорость вращения колес становится разной). Недостаток этого механизма в том, что они требуют полной герметичности узла, и работают эффективно только при недлительном буксовании.
- Винтовая блокировка или червячная — это лучший вариант автоматической блокировки для ВАЗ 2107. Реализуется механизм на применении червячных винтов, которые вращаются при езде авто по прямой, а при смене угловой скорости колес, они смещаются в пазы, посредством чего и происходит стопорение дифференциала. Как только авто выбирается из грязевого плена, то блокированный механизм возобновляет свою нормальную работу за счет перемещения червячных винтов на свои места.
- Планетарная — принцип работы похож на червячную схему, только вместо шестерней, применяются шарики. За счет шариков происходит блокирование колес, а в работу они вступают при изменении тягового усилия между двигателей и осью. По сравнению с самоблокирующимся червячным редуктором, планетарный обходится примерно в 2 раза дешевле.
Кроме автоматической блокировки дифференциала, есть также принудительная, которая подключается при необходимости.
Регулирвка и установка редуктора ВАЗ 2107
Регулировки глубины зацепления главной пары
В этом случае необходимо подобрать толщины регулировочной шайбы.
Итак: Вместо приспособления устанавливаем «родной» хвостовик и заворачиваем гайку до легкого упора, оставляя зазор. Устанавливается дифференциал с планетаркой в сборе, крышки подшипников и затягиваются болты их крепления.
При замене сальника хвостовика допускается ряд неправильных действий, которые в итоге приводят к выходу редуктора из строя раньше времени. Перед отпусканием гайки хвостовика, по технологии выполнения работы по замене сальника, необходимо снять полуоси (что практически никогда не выполняется, так как объем работы многократно возрастет). Хотя по прейскуранту, снятие полуосей, вероятнее всего, будет внесено в ведомость и за это будет взята плата, так как этого требует технология завода по замене сальника. Это необходимое условие, так как полуоси будет создавать сопротивление при затяжке и правильной регулировки просто будет невозможно добиться.
Перед отпусканием гайки хвостовика, его нужно зафиксировать от проворачивания и динамометрическим ключом проверить усилие затяжки гайки, в районе 12 кгс. Перед установкой сальника, если его наружная поверхность не обрезиненна, то нужно воспользоваться герметиком для гарантии. Так, риска 0.15 мм на чулке редуктора будет достаточна для пропускания масла через наружную поверхность сальника.
Обратно к сборке…
Ставятся регулировочные гайки, и предварительно выбирается зазор на главной паре (конечный рабочий зазора 0,08 до 0,12 мм). Затем на зубья планетарной шестерни из аэрозольного баллончика наносится краска и с помощью хвостовика необходимо выполнить несколько движение в разные стороны, чтобы зафиксировать по краске пятна контакта.
Прочитайте, может пригодится: Замена подшипников передней ступицы «классика»
Теперь вывернув обратно шестерню «планетарки» хорошо видно пятно контакта на ее зубьях с зубьями «конички». По пятну контакта (в этом случае) видно, что регулировочная шайба на хвостовике стоит большей необходимой толщины. Немного поджимаем гайку хвостовика, тем самым подвигая ее подшипник, что дает возможность подвинуть зубья шестерен друг к другу, то есть как бы «уменьшая» толщину регулировочной шайбы. Регулировочными гайками подшипников дифференциала выставляем примерный зазор (немного уменьшая).
Затем вновь наносим краску на зубья планетарной шестерни и вновь начинаем проворачивать хвостовик (или шестерню) в разные стороны, чтобы отпечатать пятно контакта между зубьями. Видно, что пятно контакта немного поднялось, но еще недостаточно и необходимо вновь немного подтянуть гайку хвостовика. Подобные действия с краской и проворачиванием шестерни необходимо проводить до тех пор, пока пятно контакта не расположится точно посередине зубьев, и звук проворачиваемых зубьев станет тише.
После правильной (окончательной) регулировки звука будет практически неслышно.
Не забывать при каждой подтяжке гайки хвостовика подтягивать регулировочные гайки подшипников дифференциала. В итоге пятно контакта расположилось точно по всей поверхности зубьев. Нужно отметить, что это условие расположение пятна контакта для старых (работавших) пар. Для новых главных пар пятно контакта, как говорилось выше, должно расположиться в центре зубьев.
Далее. Отдаются крышки крепления планетарки и дифференциал снимается. Откручивается гайка хвостовика и снимается. Так как хвостовик ставился только с подшипником без регулировочной шайбы, то между подшипником и шестерней хвостовика остался промежуток, где встанет шайба. Набором щупов замеряется этот промежуток, тем самым высчитывается необходимая толщина регулировочной шайбы.
Получается, как и в случае с использованием приборов и приспособлений, размер под искомую регулировочную шайбу составил также 3.36 мм. Снимается подшипник хвостовика, ставится регулировочная шайба (3.36мм), ставится подшипник на место и выполняется сборка редуктора. Ставится хвостовик, затягивается гайка хвостовика, мин 12 кгс. Ставится дифференциал с планетарной шестерней, крышки и болты затягиваются, но не окончательно.
Кстати, крышки нельзя путать местами. Ставятся регулировочные гайки подшипников дифференциала и выставляется предварительно зазор на главной паре. Затем болты крышек дифференциала затягиваются окончательно. Окончательно регулируется зазор в главной паре и ставятся фиксаторы регулировочных гаек.
Детали редуктора собираются в порядке, обратном разборке. Запрессовывать кольца подшипников можно при помощи молотка и специального приспособления (подойдет головка торцового ключа).
Неисправности заднего моста автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107
Повышенный шум со стороны задних колес
— Слабо завернуты болты крепления колеса
Необходимо подтянуть болты.
— Износ или разрушение подшипника полуоси
Необходимо заменить подшипник полуоси.
Постоянный повышенный шум со стороны заднего моста
— Деформирована балка заднего моста
Замените «чулки» заднего моста или мост целиком.
Заменяем погнутые полуоси новыми.
— Износ шлицов на полуосях
— Неправильно отрегулирован редуктор заднего моста, повреждены или изношены его шестерни или подшипники
Необходимо отремонтировать редуктор, либо заменить его.
— Недостаточно масла в заднем мосту
Довести уровень до нормы, устранить подтекание.
Шум при разгоне автомобиля
— Неисправны амортизаторы
Проверить и заменить амортизаторы.
— Неправильно выставленное зацепление шестерен главной передачи после ремонта редуктора
Отрегулировать зацепление путем подбора регулировочного кольца ведущей шестерни.
— Поврежден подшипник полуоси
— Недостаточно масла в заднем мосту
Доведите уровень до нормы.
Шум при торможении автомобиля двигателем
— Неправильный боковой зазор в зацеплении между шестернями главной передачи
Разобрать редуктор и выставить зазор 0,08 — 0,13 мм.
— Увеличенный зазор в подшипниках ведущей шестерни из-за ослабления гайки крепления фланца или износа подшипников
Необходимо проверить техническое состояние и момент сопротивления проворачиванию ведущей шестерни.
Шум при разгоне и торможении автомобиля двигателем
— Износ или разрушение подшипников ведущей шестерни
Необходимо их заменить.
— Нет бокового зазора между зубьями шестерен главной передачи
Разобрать редуктор и выставить зазор между зубьями 0,08 — 0,13 мм.
Шум при движении на повороте
— Тугое вращение сателлитов на оси
Разобрать дифференциал, заменить поврежденные и деформированные детали.
— Задиры на рабочей поверхности сателлитов
Небольшие задиры можно устранить шлифовкой шкуркой или заменить ось сателлитов.
— Заедание шестерен полуоси в коробке дифференциала
Необходимо проверить состояние шестерен и сопряженных поверхностей в коробке дифференциала. При незначительных повреждениях зачистить поверхности наждачной шкуркой или заменить поврежденные детали новыми.
— Неправильная регулировка шестерен дифференциала
Подбором регулировочных шайб установить осевой зазор в пределах 0 — 0,10 мм.
Стук в начале движения автомобиля
— Увеличенный зазор в шлицевом соединении вала ведущей шестерни с фланцем
— Износ отверстия под ось сателлитов в коробке дифференциала
Заменить коробку дифференциала.
— Ослабла затяжка болтов крепления реактивных тяг задней подвески
Необходимо подтянуть болты.
Утечка масла из заднего моста
— Износ или повреждение сальника ведущей шестерни
— Износ сальников полуосей
Необходимо проверить биение полуосей, прогиб балки, заменить сальник.
— Ослабло крепление болтов картера редуктора, повреждение его уплотнительных прокладок
Затягиваем болты, заменяем уплотнительные прокладки.
Примечания и дополнения

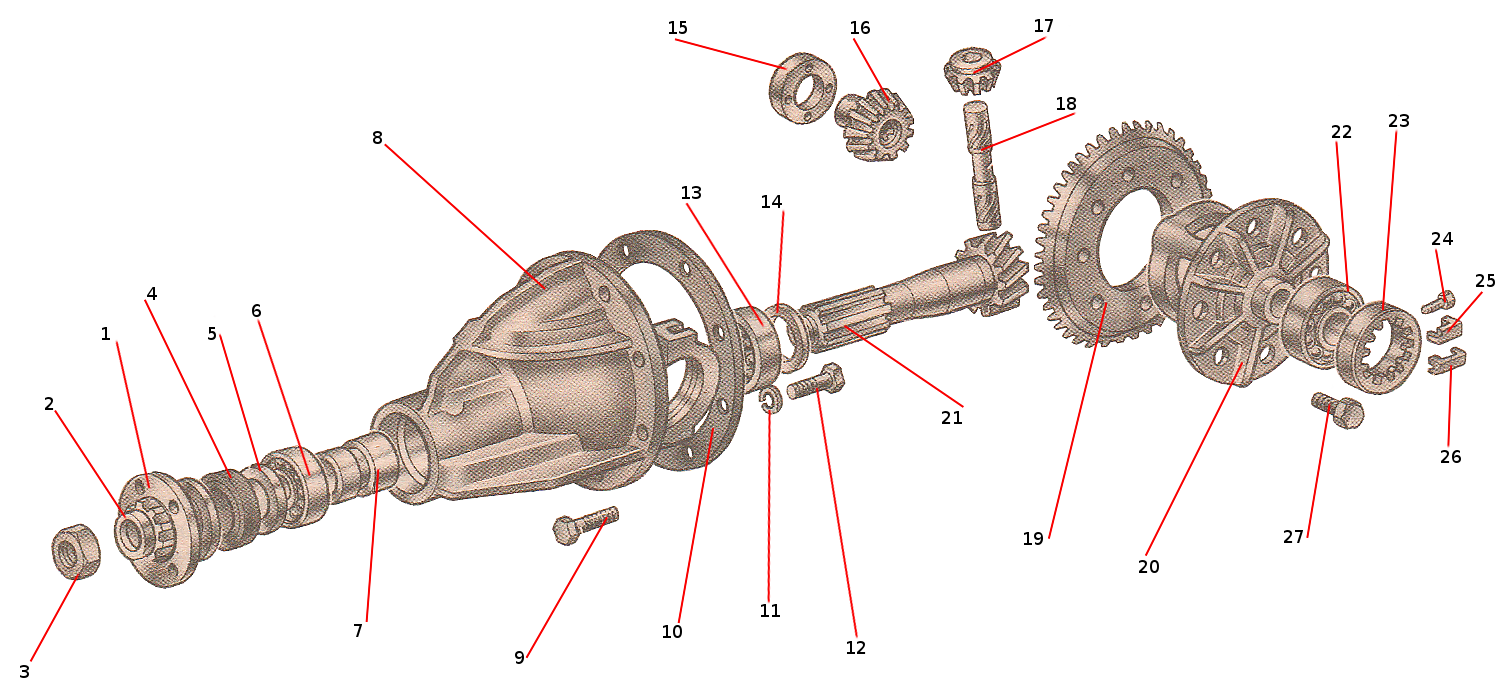

1. Фланец ведущей шестерни. 2. Плоская шайба. 3. Гайка крепления фланца ведущей шестерни. 4. Сальник. 5. Маслоотражатель. 6. Передний подшипник. 7. Распорная втулка. 8. Картер редуктора. 9. Болт крепления редуктора к балке заднего моста. 10. Прокладка. 11. Пружинная шайба. 12. Болт крепления крышки. 13. Задний подшипник. 14. Регулировочное кольцо ведущей шестерни. 15. Опорная шайба шестерни полуоси. 16. Шестерня полуоси. 17. Сателлит. 18. Ось сателлита. 19. Ведомая шестерня. 20. Коробка дифференциала. 21. Ведущая шестерня. 22. Подшипник коробки дифференциала. 23. Регулировочная гайка. 24. Болт крепления стопорной пластины. 25. Стопорная пластина. 26. Стопорная пластина. 27. Болт крепления ведомой шестерни к коробке дифференциала.
Еще статьи по «классическим» автомобилям ВАЗ
http://bumper.guru/klassicheskie-modeli-vaz/zadnij-most/reduktor-zadnego-mosta-vaz-2107.htmlhttp://provaz07.ru/transmissiya/zamena-reduktora-zadnego-mosta-vaz-2107.htmlhttp://semerkavaz.ru/transmissiya/remont-reduktora-zadnego-mosta-na-vaz-2107/http://portalvaz.ru/vaz-2107-zamena-reduktora-zadnego-mosta/http://twokarburators.ru/neispravnosti-zadnego-mosta-2101-2105-2107/
голоса
Рейтинг статьи
О регулировке редуктора
Если водитель выяснил, что главная пара шестерён в заднем мосту полностью износилась, ему придётся эту пару менять. Но просто так поменять шестерни не получится, так как между зубьями шестерён имеются зазоры, которые придётся отрегулировать. Вот как это делается:
- под ведущую шестерню устанавливается специальная регулировочная шайба (они продаются комплектами, и толщина таких шайб варьируется в пределах от 2.5 до 3.7 мм);
- в хвостовик редуктора устанавливается регулировочная втулка (эти втулки тоже продаются комплектами, найти их можно в любом магазине запчастей);
- шайба и втулка должны быть подобраны так, чтобы вал, на котором установлена ведущая шестерня редуктора, вращался без люфта при прокручивании его рукой. После того как нужная втулка подобрана, гайка на хвостовике затягивается;Для регулировки зазоров между шестернями обычно используются ключи со специальными индикаторами
- когда хвостовик отрегулирован, на место устанавливается планетарная шестерня (вместе с половиной корпуса редуктора). Эта половина держится на 4 болтах, а с боков есть пара гаек для регулировки дифференциальных подшипников. Гайки затягиваются таким образом, чтобы между шестернями оставался небольшой люфт: планетарную шестерню категорически нельзя зажимать слишком сильно;
- отрегулировав планетарную шестерню, следует отрегулировать положение подшипников в дифференциале. Делается это всё теми же регулировочными болтами, однако теперь придётся воспользоваться щупом, чтобы измерить зазоры между шестернями и главным валом. Зазоры должны укладываться в пределы от 0.07 до 0.12 мм. После установки нужных зазоров регулировочные болты следует зафиксировать специальными пластинками, чтобы болты не отворачивались.После регулировки шестерён с помощью щупа регулируется зазор подшипников и вала
Затяжка и замена креплений заднего моста
Крепления заднего моста играют важную роль в обеспечении правильной работы автомобиля. Они отвечают за надежную фиксацию моста на раме автомобиля и предотвращают его смещение или падение.
Одной из причин неисправностей заднего моста может быть ослабление или поломка креплений. Затяжка креплений может потеряться из-за вибрации или неправильной установки. В результате, задний мост может начать проседать или покачиваться, что может привести к серьезным последствиям.
Если вы замечаете подобные симптомы, вам необходимо проверить состояние креплений заднего моста и при необходимости произвести их затяжку или замену.
Для затяжки креплений заднего моста необходимо открутить болты крепления, проверить их состояние и при необходимости заменить или подтянуть. Затем болты следует затянуть согласно рекомендациям производителя автомобиля. При затяжке необходимо убедиться, что болты закручиваются равномерно и без перекосов.
Если крепления заднего моста имеют серьезные повреждения или полностью вышли из строя, их необходимо заменить. Для этого необходимо открутить и удалить старые крепления и установить новые в соответствии с рекомендациями производителя. Затем новые крепления следует затянуть согласно указанным значениям крутящего момента.
Помните, что работы по затяжке и замене креплений заднего моста следует проводить с осторожностью и с использованием специальных инструментов. Если у вас нет необходимого опыта или навыков, рекомендуется обратиться к квалифицированному специалисту или автосервису
Устройство и технические характеристики редуктора
Задний редуктор автомобиля ВАЗ 2107 состоит из массивного стального кожуха с хвостовиком, фланца карданного вала, двух шестерён главной передачи, установленных под прямым углом по отношению друг к другу и самоблокирующегося дифференциала.
Передаточное число заднего редуктора
Основной характеристикой любой зубчатой передачи является её передаточное число. Оно представляет собой отношение количества зубьев на ведомой шестерне к количеству зубьев на шестерне ведущей. На ведомой шестерне заднего редуктора ВАЗ 2107 имеется 43 зуба. А на ведущей шестерне 11 зубьев. Поделив 43 на 11, мы получаем 3.9. Это и есть передаточное число на редукторе ВАЗ 2107.
Здесь же следует отметить ещё один важнейший момент. ВАЗ 2107 выпускался много лет. И в разные годы на него ставились редукторы с разными передаточными числами. Например, самые ранние модели «семёрок» комплектовались редукторами от ВАЗ 2103, передаточное число которых составляло 4.1, то есть соотношение зубьев там было 41/10. На более поздних «семёрках» передаточное число вновь изменилось и составляло уже 4.3 (43/10) и только в самых новых «семёрках» это число составляет 3.9. В силу вышеизложенных причин водителю часто приходится самостоятельно определять передаточное число своего автомобиля. Вот как это делается:
- автомобиль устанавливается на нейтральную передачу;
- задняя часть машины поднимается с помощью двух домкратов. Одно из задних колёс надёжно фиксируется;
- после этого водитель вручную начинает поворачивать карданный вал машины. Необходимо сделать 10 оборотов;
- вращая карданный вал, необходимо подсчитать, сколько оборотов сделает незафиксированное заднее колесо. Количество оборотов колеса следует поделить на 10. Полученное число и является передаточным числом заднего редуктора.
Подшипники
Вращение всех шестерён редуктора обеспечивается подшипниками. В задних редукторах ВАЗ 2107 на дифференциале используются однорядные роликовые подшипники, причём ролики там имеют коническую форму. Маркировка подшипников — 7707, номер по каталогу — 45–22408936. Цена подшипника на рынке сегодня начинается от 700 рублей.
Ещё один подшипник установлен в хвостовике редуктора (т. е. в той части, которая соединяется с карданом). Это тоже конический роликовый подшипник с маркировкой 7805 и каталожным номером 6–78117У. Стандартные вазовские подшипники хвостовиков сегодня стоят от 600 рублей и выше.
Планетарная пара
Главное назначение планетарной пары в заднем редукторе ВАЗ 2107 состоит в снижении оборотов мотора. Пара снижает обороты коленвала примерно в 4 раза, то есть если коленвал мотора вращается со скоростью 8 тыс. об/мин, то задние колёса будут вращаться со скоростью 2 тыс. об/мин. Шестерни в планетарной паре ВАЗ 2107 являются косозубыми. Такое решение выбрано не случайно: косозубая передача работает почти в два раза тише по сравнению с прямозубой.
Но у косозубых планетарных пар есть и минус: шестерни по мере износа могут смещаться вдоль своих осей. Однако эта проблема актуальна для гоночных автомобилей, в задних мостах которых стоят исключительно прямозубые передачи. А на ВАЗ 2107 за все годы выпуска этой машины стояли исключительно косозубые планетарные пары.
