Ваз-2106 , -21061, -21065 устройство, обслуживание, диагностика, ремонт

ВАЗ-2106: ремонт своими руками

На протяжении 30 лет «шестёрка» выпускалась заводом в такой модификации, адаптированная для русского автолюбителя. Автомобиль надёжный, достаточно экономный в плане расхода бензина, внешне симпатичный и практичный. Самым главным в ВАЗ-2106 была дешевизна его запчастей, ремонт был доступен практически для каждого водителя. Отправляясь на дальнее расстояние, автовладельцу достаточно было иметь при себе стандартный набор ключей и несколько съёмников, а также щуп для клапанов. Но разработчики рекомендовали припрятать в багажнике запасные диски сцепления, щётки генератора и крышку трамблёра.

«Шестёрку» можно было назвать хорошим стартом для начинающего водителя. Ведь она была как конструктор, разобрав и собрав который можно было получить достаточно опыта в сфере авторемонтных работ. На примере ВАЗ-2106 можно было научиться разбираться в автоэлектрике, зажигании, строении стартера. Даже сверять показания тахометра с оборотами мотора, только по слуху, могла научить простая «шестёрка».

Ремонт подвески ВАЗ-2106

Особое внимание при ремонте кузова следует обратить на упорные чашки амортизаторов, передних и задних. Проблемы здесь существуют две: вырывается сама чашка полностью и разбивается вход под шток

Но плюсом в этом всем является то, что находятся эти детали на доступных местах. Причиной этому может служить невнимательное отношение водителя к своему транспорту, ведь к такому автомобилю нужно тщательно прислушиваться и при малейшем постороннем звуке отогнать его на эстакаду. В случае когда глухой стук прослушивается около верхнего крепления амортизатора достаточно громко, то скорее всего проблема в износе втулки. Нужно вовремя заменить эту деталь, иначе разобьётся отверстие для штока и нужно будет наваривать шайбу.

В случае если шаровые опоры не оригинальные, за ними нужен тщательный контроль, иначе на большой скорости может оторваться колесо. Для того чтобы проверить её состояние, нужно покачать в нагруженном положении переднее колесо, и стук опоры снизу будет слышен хорошо, а о проблемах со ступенчатым подшипником подскажет люфт. Прочностью и выносливостью не выделяются и нижние рычаги.

Ещё в момент проведения испытаний FIAT124, проходивших на Дмитровском полигоне, у некоторых автомобилей нижний рычаг рассыпался на десятой тысяче километров. Эту проблему итальянцы приняли в работу, попытались исправить, но получилось это сделать не до конца. Все эти изъяны с подвеской можно было обойти, но все дальнейшие испытания жигулей как «тройки», так и «копейки» проводились уже в ходе их конвейерного выпуска, и, соответственно, времени на доработку уже не было. Поэтому каждый владелец ВАЗа должен внимательно следить за креплением амортизатора и сайлент-блока.

Конструкция ВАЗ-2106

ВАЗ-2106 продержался на конвейере рекордно долгий срок — 30 лет. Гордиться этим, правда, особо не получилось, так как многие считали эту модель не совсем удачной. Конструкция «шестёрки» была схожа с FIAT 124. У него был один мотор, который перешёл к нему от ВАЗ-2101. Но впоследствии отечественным разработчикам удалось получить от иностранных коллег документы на полуторалитровый ДВС, схожий по составляющим, но приспособленный под наибольший объём работы.

Времени на изобретение нового, уникального двигателя у русских инженеров не было, поэтому решили поступить более практично. Они взяли за основу мотор от FIAT 124 с объёмом 1197 см³ и расточили его под 1293 см³. В итоге такая работа принесла плоды в виде запасного двигателя для ВАЗ-21011. Для «шестёрки» использовали такую же технологию и расточили движок от тройки с 76 до 79 мм и объёма 1568 см³.

На разработку дизайна ушло гораздо больше времени. Появились новые элементы декора: руль с вензелями, новые задний фары и пластиковые очки на переднюю оптику. Изменениям подвергся и салон машины, в него добавили консоль в центре, установили регулировку яркости приборной панели и подголовники на сиденья. Ими, кстати, была обделена тройка. А также было проведено улучшение сидений и печки. Панели на дверях были декорированы витиеватым узором в восточном стиле. Все проведённые изменения и улучшения модели были занесены в отчёт, который представили инженеры на съезде партии. В таком виде автомобиль сходил с конвейера до 2006 года.

Техника проведения тюнинга двигателя

Доработка двигателя ВАЗ-2106 ориентирована на улучшение многих характеристик «сердца» машины. В частности, приверженцы отечественной «шестёрки» знают, что производитель обеспечил транспортное средство мощностью в 75 лошадиных сил.

При этом, чтобы достичь максимальной скорости, которую вновь-таки указывает производитель, следует выдержать некоторую паузу. Однако опытные мастера указывают, что тюнинг мотора ВАЗ-2106 позволяет повысить мощность движка, поспособствовать увеличению максимальной скорости авто, а также сокращению времени, при котором эта скорость достигается.

Безусловно, такие уверения приветствуются автовладельцами «шестёрок», которые готовы превратить самостоятельно свою «ласточку» в быстрого и немного «агрессивного зверя». Те, кто изучил рекомендации, как улучшить двигатель ВАЗ-2106, проведёт все манипуляции на высоком качественном уровне, сумеет удивить окружающих, когда на автотрассе «шестёрка» начнёт с лёгкостью обгонять престижные и хвалёные иномарки.

Основные характеристики

Мотор ВАЗ 2106 работает на бензине по четырехтактному циклу сгорания. Его четыре цилиндра расположены в один ряд — это облегчает доступ при ремонте. В ряд имеет четыре цилиндра. Топливная смесь готовится в карбюраторе. Система газораспределения расположена вверху мотора. Охлаждение мотора осуществляется водяной системой охлаждения. Цилиндры являются несъёмными. Рубашка охлаждения «мокрого» типа.

Смазывание деталей мотора происходит комплексно: под давлением через отверстия каналов внутри элементов мотора и разбрызгиванием стекающего по стенкам масла вращающимися деталями.

Вентиляция картера не закрытого типа — не сообщается напрямую с внешней средой. Газы, прорвавшиеся в картер, отводятся по патрубкам обратно в цилиндр и там догорают.

Более детальную информацию касательно конструкции мотора лада ВАЗ 2106, включая числовые данные, можно найти в открытой специализированной литературе.

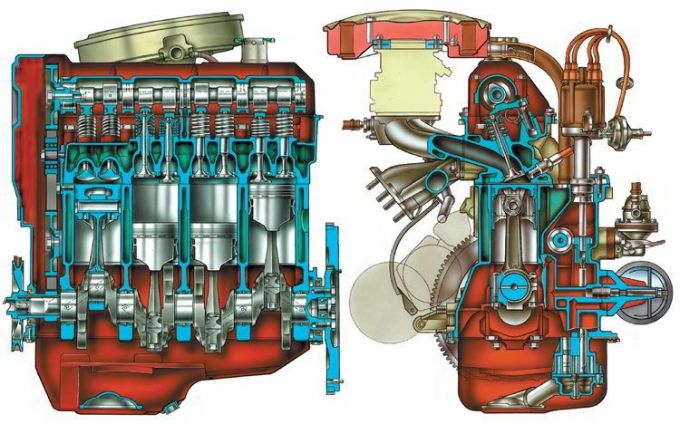

Схема конструкции двигателя ВАЗ 2106.

Ваз 2101-07 тюнинг и ремонт | Автор темы: Роман

ВАЗ 2101-2107, ремонт и обслуживание. Видео-уроки Романа Романова по ремонту автомобилей собранные в тематические плейлисты для удобства пользования подписчиками и зрителями канала, а так же воз… www.youtube.com 20:18 Как заменить задние пружины Ваз-2101-07. 1 277 views

Как поставить кольца на поршень. Сделай Сам! – YouTube

Поставить правильно поршневые кольца не сложно, главное знать некоторые особенности в при установки. Показано и …

Ремонт двигателя ВАЗ 2101 до 2107 – make-1.ru

Капитальный ремонт двигателей ВАЗ 2101 до 2107, одинаков, есть только … оденьте на него подушку, и наживите ее, подушки нельзя менять, каждый шатун имеет свою подушку. … Когда поршень с поршневыми кольцами трется о стенку цилиндра виде сетки, … Разборка двигателя ВАЗ (классика). Видео …

Показать все / написать / или закрыть комментарий(ии)

Советы по ремонту

Прежде чем приступить к ремонту двигателя автомобиля ВАЗ 2106, называемого в народе «шестёрка», нужно прояснить несколько моментов.

1. Надо определиться с последствиями ремонта. При грамотном восстановлении работоспособности всех узлов, механизмов и агрегатов мотора «шестёрки» двигатель вновь будет работать, но не так, как раньше. Дело в том, что в моторе много соприкасающихся деталей, находящихся под давлением.

Они совершают движение относительно друг к другу или и то, и другое одновременно. В результате такого состояния микронеровности на их поверхностях сглаживаются, детали плотнее прилегают друг к другу, что приводит к уменьшению затрат энергии на преодоление контактных сопротивлений.

Если же детали в процессе ремонта разъединить и соединить вновь, то поверхности будут сцеплены уже иными микронеровностями. В результате этого потребуется новая приработка, которая обеспечивается снятием слоя материала.

Снятый вновь и вновь слой материала увеличивает зазор в месте контакта рабочих поверхностей, что в конечном счёте приведёт к выходу узла из строя без видимых дефектов. Так что не рекомендуется разбирать детали, если этого можно избежать.

Поршень и палец ВАЗовского двигателя.

2. Нужно точно определить место поломки и наметить способы, какими можно к ней подобраться. Часто неопытные рабочие неспособны точно определить, что же не работает. Они разбирают двигатель полностью — это отнимает значительное количество времени и может привести к тому, что мотор нельзя будет собрать обратно. Не рекомендуется лишний раз проводить демонтаж элементов мотора.

3. Нужно подготовить рабочее место и не допускать к нему посторонних. Если ремонтные работы происходят в авторемонтной мастерской, то достаточно подготовить инструмент и запастись временем. Для полного демонтажа мотора с ВАЗ 2106 понадобиться подвесной кран или лебёдка, способная выдерживать нагрузки до одной тонны.

Силовые установки и другие системы автомобиля

К концу 70-х годов ХХ века «шестерка» окончательно закрепила за собой лидерство в таких сегментах, как динамичность, скорость и комфорт среди достаточно небольшой гаммы российских( тогда еще советских) легковых автомашин. При этом он продолжает находиться достаточно высоко в ценовой линейке «Жигулей» и сложной по тем временам электроникой в сравнении со своими собратьями по бренду.

Открыв руководство по ремонту и эксплуатации ВАЗ 2106, мы убедимся, что предельная скорость до 150 км/ч и разгона значение 16 секунд до скорости 100 км/ч считались прекрасными характеристиками для нашего автопрома. А наличие в интерьере салона сиденья с подголовниками рельефного типа, комфортная панель приборов с тахометром и неплохая шумоизоляция выставляли автомобиль в выигрышной позиции.

В 1979 г. АвтоВАЗ выпустил две другие модели, мощность которых была чуть ниже прототипа. Это ваз 21061 с « троешным» мотором объемом 1,5 литра и мощностью 71 к. с. и ваз 21063 с силовым агрегатом от «одиннадцатой» модели объемом 1,3 литра и мощностью 64 л. с.

К популярности «шестерки» им было далеко, но дефицит хороших автомобилей и желание эксплуатировать приличное транспортное средство заставляло автолюбителей покупать эти автомобили. Различия в устройстве можно было найти в руководстве по эксплуатации ваз 2106, которые были подробно изложены в этом издании.

В 1982 году был проведен первый рестайлинг «шестерки». Была установлена силовая установка мощностью 75 «лошадок», в экстерьере изменения коснулись светоотражателей, которые были убраны из кормового крыла в районе молдинга. Модернизация улучшила систему электрооборудования, а в 1988 нововведения были внедрены в выпускногй системе отработанных газов. Все эти изменения в устройстве ваз 2106 руководство по эксплуатации, техническому обслуживанию и ремонту прекрасно объясняет и показывает, как эксплуатировать автомобиль с прошлыми изменениями.

В 1990 г. модельный ряд «шестерки» был дополнен элитной комплектацией, получившей название ВАЗ-21065. Этот автомобиль был оборудован «шестым» двигателем, СЗ бесконтактного типа, карбюраторным устройством «Солекс», «галогенками», обновленными сиденьями с качественной и улучшенной обивкой конфигурацией подголовников. Эта модель была оснащена бамперы от ваз-2105, 5 — ступенчатой трансмиссией и мощным генераторным устройством, порядок подключения которого можно посмотреть у ваз 2106 «Руководство по эксплуатации, обслуживанию и ремонту нового издания.

Ваз-21064 (экспортный вариант) имели некоторые отличия от модификаций, поставляемых на внутренний рынок: они касались бамперов с интегрированными указателями поворотов и измененной электросхемой.

Другие характеристики двигателя ВАЗ-2106

Вес мотора – это хоть и важная, но далеко не главная его характеристика. Именно поэтому мы решили рассказать и о других особенностях силового агрегата, устанавливаемого на разные модификации «шестерки». К примеру, мощность двигателя на карбюраторных моделях составляла 77 лошадиных сил. После перехода на инжектор она снизилась до 75 л. с. Впрочем, данный параметр всегда можно увеличить, проведя ряд модернизаций.

Диаметр цилиндра силового агрегата ВАЗ-2106 составляет 79 миллиметров, крутящий момент может достигать 3000 оборотов в минуту, рабочий объем 1568 кубических сантиметров. Наконец, степень сжатия мотора равна 8,5 атмосферы, а поршневой ход – 80 миллиметрам.

Самостоятельная затяжка

Как уже было сказано ранее, затянуть болты на ГБЦ не так уж и сложно

Однако чтобы этот процесс не оказался тяжелым для водителей, нужно обязательно учитывать важность данной процедуры и выполнять ее строго по схеме, с которой можно ознакомиться на интернет-ресурсе

Чтобы начать работу, потребуется подготовить всего один, но очень важный инструмент (динамометрический ключ), без которого затянуть болты просто не получится. Разумеется, такой инструмент не может оказаться в арсенале каждого владельца авто, поэтому его придется купить или взять в аренду на СТО. Выполняется затяжка болтов в такой последовательности:

В первую очередь нужно осмотреть внешнее состояние крепежей. Если их состояние не удовлетворит автовладельца, то специалисты не рекомендуют производить их затяжку, а использовать новый комплект штифтов, купить которые можно как на автомобильном рынке, так и в специализированном магазине

Выбирать болты нужно от надежного производителя, при покупке обязательно обратить внимание на качество резьбы. Перед началом процедуры резьба штифтов смазывается автомобильной смазкой, вне зависимости от того, какой элемент будет использоваться: новый или бывший в эксплуатации.
Сам процесс натяжки для ВАЗ-2106 схож с другими вазовскими моделями, но если рассматривается Нива, то специалисты рекомендуют проводить такую работу в два этапа, предварительно ознакомившись со схемой, которую можно скачать в Интернете. На схеме предельно точно указана последовательность затяжки болтов, все штифты обладают своим индивидуальным номером, чтобы автовладельцы самостоятельно и строго по очередности производили затяжку нужных элементов.
Используя динамометрический ключ, нужно затянуть все болты строго по схеме

Выполняя данное действие, следует следить за моментом протяжки, показатель которого может варьироваться в пределах от 3,4 до 4,0 кгс*м:

На схеме предельно точно указана последовательность затяжки болтов, все штифты обладают своим индивидуальным номером, чтобы автовладельцы самостоятельно и строго по очередности производили затяжку нужных элементов.
Используя динамометрический ключ, нужно затянуть все болты строго по схеме. Выполняя данное действие, следует следить за моментом протяжки, показатель которого может варьироваться в пределах от 3,4 до 4,0 кгс*м:

первыми затягиваются два элемента, которые расположены в центре головки;
далее затягиваются два верхних болта и два нижних, которые расположены сбоку от среднего фиксатора;
производится затяжка левых крайних болтов, а после этого двух правых. Не стоит натягивать лишь элемент, у которого предусматривается маркировка № 11.

После того как первый этап затяжки, согласно схеме, будет окончен, специалисты рекомендуют повторить заново всю операцию в точно такой же последовательности. Следя за тем, чтобы во время затяжки болтов момент затяжки не превышал показатель в 11,5 кгс*м.
В заключение процесса натяжки нужно затянуть штифт под № 11, используя все тот же динамометрический ключ, следя за тем, чтобы натяжение этого элемента не превышало 4,0 кгс*м.

На этом процесс затяжки считается оконченным. Выполнить эту работу самостоятельно довольно просто, однако если в ходе затяжки какой-то элемент сильно перетянут, то на поверхности ГБЦ может образоваться трещина, которая, в свою очередь, станет причиной новой поломки, поэтому весь ремонтный процесс придется заново повторять. Чтобы избежать такой ситуации, нужно следить за моментом и выполнять работу строго по схеме. А видеоурок, просмотреть который можно в удобное для вас время, поможет найти ответ на любой вопрос по этой теме и еще более упростит процесс затяжки штифтов ГБЦ ВАЗ-2106.

ВАЗ 2106 | Порядок разборки двигателя

Порядок разборки двигателя

Проще всего производить разборку двигателя на портативном монтажном стенде. Такой стенд обычно недорого можно арендовать в мастерской автосервиса или специальном пункте проката. Перед тем как устанавливать двигатель на стенд с него необходимо снять маховик/приводной диск.

Если возможность воспользоваться стендом отсутствует, можно произвести разборку двигателя после установки его на деревянные блоки прямо на полу рабочей площадки

Соблюдайте крайнюю осторожность, чтобы не опрокинуть двигатель на пол в ходе такой разборки

Если Вы решили приобрести и установить восстановленный двигатель, в первую очередь необходимо снять со старого все навесные агрегаты и вспомогательное оборудование — они должны быть затем перенесены на новый блок — как если бы Вы собирались приступить к капитальному ремонту старого двигателя. Сюда входят:

Генератор с кронштейнами
Компоненты систем снижения токсичности отработавших газов
Распределитель, свечные провода и свечи зажигания
Термостат и крышка кожуха
Водяной насос
Компоненты системы впрыска топлива
Впускной трубопровод и выпускной коллектор(ы)
Масляный фильтр
Опоры двигателя
Сборка сцепления и маховик/приводной диск

Если Вы собираетесь произвести установку сокращенного набора блока (см. Раздел Варианты восстановления двигателя), то со старого двигателя должны быть сняты головка(и) цилиндров, поддон картера и масляный насос.

Если планируется проведение полного капитального ремонта, двигатель должен быть разобран и из него извлечены все внутренние компоненты. Придерживайтесь следующего порядка снятия внутренних компонентов двигателя:

Крышка(и) головки(ок) цилиндров
Впускной трубопровод и выпускной коллектор(ы)
Коромысла и штанги толкателей
Гидравлические толкатели клапанов
Головка(и) цилиндров
Крышка привода газораспределительного механизма (цепи)
Распределительная цепь со звездочками
Распределительный вал
Поддон картера
Масляный насос
Шатунно-поршневые группы
Коленчатый вал и коренные подшипники

Перед началом разборки двигателя и выполнением процедур его капитального ремонта удостоверьтесь в наличии перечисленных ниже компонентов (см. также списки инструментов, приведенные в Разделе Порядок сборки двигателя после завершения его капитального ремонта):

Стандартный набор слесарного инструмента
Комплект маленьких картонных или пластмассовых коробочек для хранения компонентов
Прокладочный скребок
Зенкер для удаления ступенчатого износа верхней части цилиндров
Съемник демпфера крутильных колебаний
Микрометры
Телескопические нутромеры
Циферблатный измеритель плунжерного типа
Инструмент для сжатия клапанных пружин
Хон для обработки зеркал цилиндров
Инструмент для прочистки канавок поршневых колец
Электродрель
Набор лерок и метчиков
Проволочные щетки
Щетки (ершики) для прочистки масляных галерей
Растворитель

Общее и частное

Мотор – сложная система с множеством слабых мест, способных стать причиной поломки. Для каждой такой поломки разработаны и применяются свои особенные подходы к ремонту. Например, для исправления неправильной работы термостата нужно только снять старый и установить новый. Если же ясно, что необходимо заменить вкладыши под коленчатый вал, то разбирать приходиться практически весь мотор до коленчатого вала.

Существует ряд общих принципов, которых надо придерживаться при разборке узлов мотора Шестёрки.

Многие придерживаются мнения, что способны справиться без СТО.

Ремонт двигателя в автоцентре.

Рулевое управление

Как поменять втулку рулевой рейки VAZ 2106 своими руками
Замена гидроусилителя руля VAZ 2106
Замена жидкости гидроусилителя руля ВАЗ 2106
Заменить жидкость гур ВАЗ 2106 своими руками
Как заменить карданчик рулевого вала VAZ 2106
Поменять крестовину рулевого вала VAZ 2106
Заменить масло в гидроусилителе руля VAZ 2106 своими руками
Заменить наконечник рулевой тяги VAZ 2106 своими руками
Ремонт подшипника рулевого вала VAZ 2106
Поменять пыльник рулевой рейки VAZ 2106 своими руками
Установка рулевой рейки VAZ 2106
Поменять рулевую тягу VAZ 2106
Как заменить рулевые наконечники ВАЗ 2106
Снятие руля ВАЗ 2106 своими руками
Замена рычагов передней подвески VAZ 2106
Заменить сальник рейки VAZ 2106
Поменять шкворень ВАЗ 2106

Процесс ремонта

Для начала снимаем двигатель с балки и начинаем его разбирать, попутно проводя дефектовку деталей. Головку и голый блок отдаем на фрезеровку и сборку ГБЦ. Когда приходят детали, начинаем сборку блока.

Перед тем, как устанавливать поршни с шатунами, их нужно взвесить. Разность в весе, в допусках, должна не превышать 3 грамм. Если разница в норме, при помощи зажима для поршневых колец, аккуратно постукивая молотком, запрессовываем поршни в блок. После этого крепим при помощи шеек шатуны к коленчатому валу. Во время монтажа поршней следует смазать цилиндры маслом, а так же места под вкладыши. Это требуется для того, что бы в короткий промежуток, когда давление в системе недостаточное, не было повышенного трения деталей. Медная смазка нам нужна для смазки болтов крышек шатуна!

Далее устанавливаем масляный насос, и заливаем немного масла в маслоприемник, после чего, садим на прокладку и герметик поддон.

Мотор Ваз 2111

Как говорилось выше, двигатель Ваз 2111 – это начало эпохи распределенного впрыска топлива. Появление автомобилей «десятого семейства» позволило инженерам поработать в качественно новом направлении, и в целом, оно стало удачным, полностью изменив типовые параметры работы инжекторных двигателей Ваз.

Мотор 2111, как и его наследники 2112, 21114, 21124,21118 устанавливаются на моделях авто 2108, 2109 , 21099, 2110 , 2111, 2112, 2114 , 2115 в их различных модификациях, а так же на Lada Kalina. Многие владельцы старых карбюраторных авто, не изменяя своим любимцам, попросту ставят новый инжекторный агрегат в свои машины, чем продлевают им жизнь не на один десяток лет.

В пятнадцатилетний период эти агрегаты изменили свой объем от 1500 см3до 1800, а мощность увеличена на 20 л. с. И если мотор 2111 – это своеобразная модификация 21083 и 2110, отличающаяся дополнительными крепежными отверстиями для генератора, модулем зажигания и датчиком детонации, то, к примеру, двигатель Ваз 21124 – принципиально другой агрегат. Чиповый тюнинг двигателя Ваз берет распространение именно от него.
Единственный спорный момент в особенности этих двигателей Ваз заключается в увеличении количества клапанов с 8 до 16. И если задаваться вопросом, на каких же двигателях гнет клапана при обрыве ремня ГРМ, то нужно запомнить лишь одну модификацию двигателя: 2112, несмотря на то, что это один из самых распространенных для тюнинга двигатель Ваз.
Ко всему, двигатель Ваз 2112 имеет совершенно иные характеристики среди двигателей Ваза и иные типовые параметры работы инжекторных двигателей Ваз. В отличие от 2111, здесь увеличена мощность до 93 л. с. (2111 – 78), крутящий момент 127/3700 (115/3000), при уменьшенном объеме с 1600 до 1500 см3.
Здесь же появляется еще один распредвал, а также иная система подачи воздуха в цилиндры. Этот мотор, естественно, стал более мощным, но водителю скорее подойдет более спокойный и экономичный стиль езды ввиду крутящего момента на низких оборотах.
Отличие более поздних 21114 и 21124 заключаются в том, что у них была увеличена высота блока цилиндров на 2 мм, и ход коленвала с 71 вырос до 75,5. Эти технические характеристики определили добавление объема в двигатель Ваз до 1600 см3.
Плюс ко всему, немного видоизменилась топливная система с рампой форсунок, изживается магистраль возврата топлива, установлен каталитический нейтрализатор.
Принципиально новая система зажигания теперь представляет собой четырехвыводную катушку, а не модуль зажигания, как на 2111. Качество такого зажигания, безусловно, лучше, но могут появиться некоторые проблемы при заводе зимой, но это только с непривычки.

Мы капитализируем двигатель на 2106

Если есть сильное желание сэкономить деньги, можно провести капитальный ремонт или даже настройку собственного двигателя ВАЗ 2106. Это значительно сэкономит, однако, результат будет почти эквивалентен покупке нового движка. Если вам нужно увеличить мощность двигателя, вы можете растратить устройство и установить большие баллоны в объеме. Вы можете увеличить сжатие, поставить турбину, но что угодно. Способность увеличивать мощность любого двигателя всегда есть. Срок службы двигателя также может быть увеличен за счет установки качественных деталей и нанесения соответствующего масла.

Но основным плюсом в ремонте собственного двигателя является то, что вам не нужно связываться с дорожной полицией, чтобы перерегистрировать автомобиль, и это, опять же, является экономией. В конце концов, на блоке двигателя есть номерной знак, который указан в паспорте для автомобиля.

Все сэкономленные деньги можно потратить на улучшение тормозов, комфорта и так далее. Но хороший пересмотр требует как хороших навыков, так и инструмента от мастера. Однако это может быть сделано в сервисе, в любом случае, будут сбережения.

Разумеется, каждому решать, какой двигатель он может быть или восстановить существующий ВАЗ 2106. Как вы можете видеть, выбор действий достаточно широк, и все зависит от таланта, желания и финансовых возможностей владелец.

Поршни и шатуны ВАЗ 2101 1970-1985

Основные размеры поршня, шатуна, поршневого пальца и поршневых колец

Поршень Поршень изготовлен из алюминиевого сплава и покрыт слоем олова для улучшения прирабатываемости. Юбка поршня в поперечном сечении овальная, а по высоте коническая. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу и на расстоянии 52,4 мм от днища поршня. Отверстие под поршневой палец смещено от оси симметрии на 2 мм в правую сторону двигателя. Поэтому для правильной установки поршня в цилиндр около отверстия под поршневой палец имеется метка «П», которая должна быть обращена в сторону передней части двигателя. Поршни ремонтных размеров с 1986 г. для всех моделей двигателей изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром. До 1986 г. выпускались поршни следующих ремонтных размеров: для двигателей 2101 – с увеличением на 0,2, 0,4 и 0,6 мм; для 21011 – с увеличением на 0,4 и 0,7 мм. Поршневые кольца Поршневые кольца изготовлены из чугуна. Наружная поверхность верхнего компрессионного кольца хромирована и имеет бочкообразную форму. Нижнее компрессионное кольцо – скребковоготипа (с выточной по наружной поверхности), фосфатированное. Маслосъемное кольцо имеет прорези для снимаемого с цилиндра масла и внутреннюю витую пружину (расширитель). Поршневой палец

Поршневой палец – стальной, трубчатого сечения, запрессован в верхнюю головку шатуна и свободно врашается в бобышках поршня. Шатун Шатун – стальной, кованый, с разъемной нижней головкой, в которой устанавливаются вкладыши шатунного подшипника. Шатун обрабатывается вместе с крышкой, поэтому при сборке цифры на шатуне и крышке должны быть одинаковы.

Услуги

Для качественного ремонта нам потребуется отдать головку блока цилиндра и сам блок на шлифовку. Что бы плоскость была ровной, для обеспечения ровной поверхности и стабильной работы мотора, снимаем 1 мм с поверхности блока, и 2 мм с поверхности ГБЦ. В общей сумме снимется 3 мм, тем самым повысится степень сжатия до 10:1. У двигателя изначально не доход поршня до ВМТ 1.95мм, так же толщина прокладки примерно 1 мм, поэтому можно смело точить блок и ГБЦ.

Головку блока цилиндров нужно отжать на опрессовку, проверив на образование трещин в каналах. Если же их нет, то мастера устанавливают новые направляющие клапанов, ставят клапана с сальниками и притирают их. В общей сложности такая работа выйдет порядка 50уе в зависимости от региона. По желанию, можно облегчить маховик на 1.5 кг, путем снятия метала вокруг него.

Выберите двигатель

Рейтинг лучших автомобилей для тюнинга

Отличный на ВАЗ 2106 практически любой двигатель ВАЗ. Здесь вы можете управлять двигателем от «Приора», «Нива», «Самара», «Калина» и т. Д. С успехом поставили и двигатель ВАЗ 2112. При установке таких двигателей в ГИБДД не будет серьезных трудностей при оформлении бумаг. В противном случае вы должны заполнить документы для внесения изменений в дизайн автомобиля. И это долго и дорого.

Владелец Вконтакте канал на .

https://youtube.com/watch?v=1yXAR7AdY68

страничка владельца.

Если, однако, принято решение избавиться от «души» ВАЗа в машине, то двигатель

из FIAT 124 станет хорошей заменой. Этотдвигатель идеально подходит для ВАЗ 2106, и необходимо выполнить работы по его установке с минимальной суммой.

Другой ВАЗ 2106 можно превратить в BMW, поставив двигатель на модели 326, 746, 536 или что угодно. Но поскольку такие двигатели всегда достаточно мощные, необходимо усилить подвеску, тормозную систему и так далее. В противном случае было бы опасно ездить на ВАЗ 2106. В общем, все зависит от фантазий владельца и кошелька.

Сборка

На двигателях, выпущенных после 1990 г., отверстий в шатуне и шатунных вкладышах нет. Поршень с шатуном можно соединять в любом положении.

) на валик 1 приспособления для установки поршневого пальца с надетым на него дистанционным кольцом 5. Затем наденьте направляющую втулку 3 и закрепите ее винтом 4, не затягивая винт.

1 – состоящее из расширителя и двух колец;

– замок верхнего компрессионного кольца должен располагаться под углом 30–45° к оси поршневого пальца;

– замок нижнего компрессионного кольца – под углом примерно 180° к оси замка верхнего компрессионного кольца;

– замок маслосъемного кольца второго типа (или замок верхнего маслосъемного кольца первого типа) – под углом 30–45° к оси поршневого пальца между замками компрессионных колец;

– замок нижнего маслосъемного кольца (первого типа) – под углом примерно 180° к оси замка верхнего маслосъемного кольца;

– замок расширителя – между замками колец.

…к опорным поверхностям коленчатого вала.

– предварительно моментом 33,3–41,16 Н·м (3,4–4,2 кгс·м) – болты 1–10;

– окончательно моментом 95,94–118,38 Н·м (9,79–12,08 кгс·м) болты 1–10 и моментом 30,67–39,1 Н·м (3,13–3,99 кгс·м) – болт 11.

) моментом, приведенным в приложении 1.

1. Убедитесь в правильности регулировки привода дроссельных заслонок, залейте масло и охлаждающую жидкость, проверьте герметичность всех соединений.

Не доводите работу двигателя до максимальных режимов.

Во время работы проверьте герметичность двигателя и его систем, давление масла, установку зажигания, частоту вращения на холостом ходу, обратите внимание на наличие посторонних шумов

4. Если обнаружены посторонние шумы или другие неисправности, остановите двигатель и устраните их причину.

5. Начав эксплуатацию автомобиля, соблюдайте режимы, предусмотренные для периода обкатки нового автомобиля.
