Раздел 6.тормозная система ваз «ока» 1111 1988-2008

Ремонт суппорта Ваз 1111 ОКА

1. Выньте кромку защитного колпачка из проточки цилиндра.

2. Вывернув колпачок наизнанку, снимите его с поршня.

3. Установите деревянную прокладку (чтобы не повредить поршень), подайте сжатый воздух в цилиндр через отверстие для подачи жидкости. Поршень выйдет из цилиндра.

4. Уберите деревянную прокладку и выньте поршень.

5. Аккуратно, чтобы не повредить зеркало цилиндра, выньте уплотнительное кольцо.

6. При необходимости выверните клапан выпуска воздуха.

7. Снимите с клапана уплотнительное кольцо.

8. Тщательно очистите от грязи и промойте чистой тормозной жидкостью все детали колесного цилиндра.

9. Осмотрите зеркало цилиндра. При наличии глубоких рисок, царапин, шероховатостей и т.п. замените цилиндр.

10. Осмотрите поршень цилиндра. При наличии глубоких рисок, царапин, шероховатостей и т.п. замените поршень.

11. Независимо от состояния уплотнительного кольца замените его новым.

12. Потрескавшийся, порванный или потерявший упругость защитный колпачок цилиндра замените. Завод-изготовитель рекомендует заменить его после снятия независимо от состояния.

13. Замените потрескавшееся, порванное или потерявшее упругость уплотнительное кольцо клапана, а также клапан с поврежденной резьбой.

14. Соберите цилиндр в порядке, обратном разборке, смазав все детали тормозной жидкостью. Перед установкой поршня наденьте на него защитный колпачок, вставив его кромку в проточку поршня.

15. После установки поршня в цилиндр аккуратно заправьте наружную кромку колпачка в проточку цилиндра.

Рабочие механизмы

На ВАЗ «Ока» используется два их типа – дисковые (спереди) и барабанные (на задней тележке).

Передние механизмы состоят из дисков невентилируемого типа, фиксируемых на ступице, суппортов с так называемой плавающей скобой и колодок с фрикционами, устанавливаемых в специальные направляющие, закрепленных на неподвижной части ступицы.

Суппорт – однопоршневой, поэтому рабочий поршень воздействует только на одну колодку, но за счет плавающей скобы при торможении сам суппорт своим корпусом поджимает и вторую колодку к диску.

Задние механизмы состоят из:

• Тормозного щита;
• Барабана;
• 2-х колодок;
• Рабочего цилиндра (двухпоршневого);
• Механизма стояночного тормоза;

Щит неподвижный элемент и на нем закрепляется ряд составных компонентов – цилиндр, колодки, механизм ручника. Тормозной барабан входит в конструкцию ступицы колеса и является подвижным (вращающимся).

В целом, рабочие механизмы по конструкции идентичны ВАЗ-2108, но отличаются размеры – диаметр и толщина тормозного диска меньше, соответственно колодки и суппорт тоже компактнее. То же касается и задних механизмов.

Замена колодок спереди

Следующая операция технического обслуживания тормозов, которую периодически придется выполнять – замена расходных материалов, в частности – тормозных колодок.

На передних колесах эта операция выполняется так:

• Авто обездвиживаем;
• Выдомкрачиваем колесо, на котором меняются колодки;
• Снимаем колесо;
• Из кронштейна на амортизационной стойке выводим тормозной шлаг;
• Отгибаем усики стопорных колец, предотвращающих самовольное раскручивание болтов крепления суппорта;

Замена передних колодок

Замена передних колодок

• Выкручиваем крепежи суппорта;
• Снимаем суппорт и подвешиваем его на стойке с помощью проволоки (чтобы резиновый шланг не был натянут);
• Извлекаем изношенные колодки;

Замена передних колодок

Замена передних колодок

Замена передних колодок

• Выкручиваем крепление направляющей колодок и снять ее;
• Откручиваем болт крепления диска к ступице;
• Снимаем диск вместе с дистанционным кольцом (при необходимости их можно сбить, используя молоток и деревянную наставку);

Замена передних колодок

Замена передних колодок

Далее остается только собрать все обратно, установив новый диск.

Привод

• Педали;
• Вакуумного усилителя (ВУТ);
• Главного тормозного цилиндра (ГТЦ);
• Регулятора тормозных сил;
• Магистралей и трубопроводов;

Педаль, усилитель

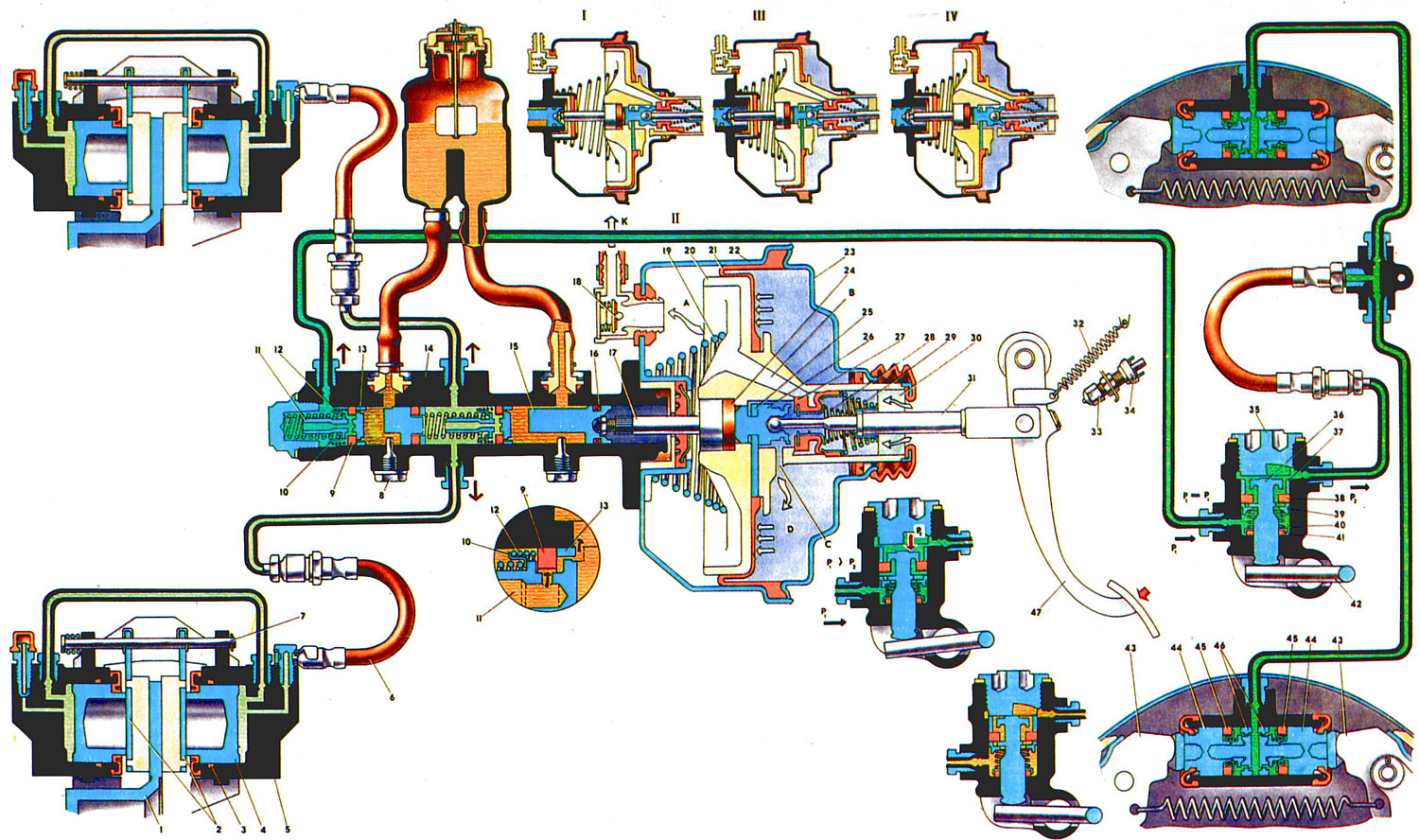

Педаль соединяется со штоком ВУТ. Сам усилитель – классической конструкции и состоит из корпуса с установленной внутри подпружиненной мембраной, которая делит корпус на две камеры. Работает этот узел за счет перепада давления. Вакуум в одной из камер создается силовым агрегатом, для чего корпус посредством трубки соединяется с впускным коллектором.

Работает усилитель достаточно просто – при отпущенной тормозной педали в камерах узла давление одинаково. При торможении водитель, нажимая на педаль, перемещает шток, смещаясь он открывает специальный клапан, который соединяет одну из камер с атмосферой. При этом, поскольку во второй камере сохраняется разрежение, то атмосферное давление давит на мембрану, заставляя ее прогибаться. При прогибе она толкает шток, соединяющий усилитель с ГТЦ, тем самым создается дополнительное усилие для срабатывания привода. Усилитель функционирует только при заведенном силовом агрегате.

Главный цилиндр

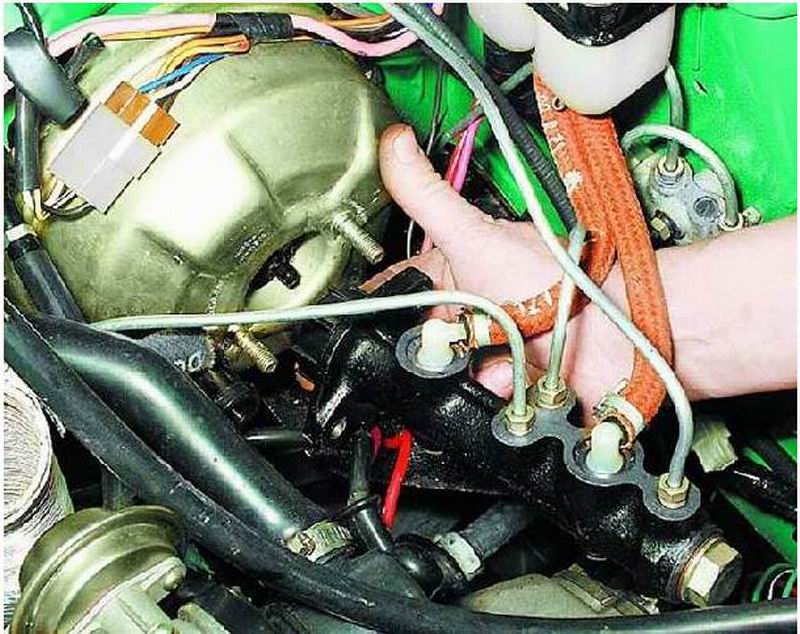

ГТЦ – основной узел привода. В его задачу входит создание давления жидкости, что приводит в действие рабочие механизмы. Этот цилиндр – двухпоршневой, с последовательным расположением поршней. Каждый из поршней отвечает за подачу рабочей жидкости на два тормозных механизма, тем самым обеспечивается двухконтурная тормозная схема.

При торможении шток, идущий от усилителя, толкает первый поршень. Смещаясь, он выталкивает жидкость в магистрали, и одновременно толкает второй поршень, что обеспечивает создание давления жидкости во втором контуре. Возврат поршней в исходное положение осуществляется пружинами.

Жидкость в привод подается из специального бачка, соединение между которыми выполняется резиновыми шлангами. В крышке бачка установлен датчик поплавкового типа, соединенный с контрольной лампой уровня тормозной жидкости, установленной на передней панели.

Первая рабочая камера ГТЦ имеет два выхода и от нее жидкость подается на правое переднее и заднее левое колеса. При этом магистраль, ведущая на заднее колесо, ведет на механизм не напрямую, а через регулятор.

Регулятор, магистрали

Регулятор тормозных сил предназначен для снижения давления жидкости на задних рабочих механизмах при притормаживании, что предотвращает их преждевременное блокирование, тем самым исключая уход авто в юз при интенсивном торможении. Работает этот узел только с задними тормозами.

Регулятор тормозных сил

Усилитель, ГТЦ, бачок и регулятор установлены в моторном отсеке возле щита, отделяющего двигатель от салона, с правой стороны (если стоять перед авто).

Магистрали, по которым движется жидкость к механизмам, — составные. Все элементы привода соединяются между собой медными трубопроводами, они же идут и к рабочим механизмам. Но для подключения механизмов к приводу используются резиновые тормозные трубки, благодаря чему работа подвески не влияет на функционирование тормозов.

Чтобы сберечь тормозной диск…

Очень часто тормозная колодка изнашивается неравномерно по той причине, что закоревает нижняя направляющая. И все потому, что именно на нее стекает вода с песком и прочими отложениями. В итоге к диску прижимается только верхняя часть колодки, и с течением времени это приводит ко все тому же неравномерному износу. А когда часть фрикционной накладки стирается, возникает эффект трения металла о металл. То есть, колодка начинает резать диск. Причем по правилам технической эксплуатации растачивать его бесполезно – он стопроцентно подлежит замене. Поэтому проводить регулярную очистку и смазку суппорта от грязи – едва ли не единственный способ не попасть на кругленькую сумму, в которую обходится и сама запчасть, и стоимость работ

Причем совершенно неважно, задний или передний это тормозной механизм

Почему скрипит и заклинивает тормозной суппорт

Второстепенные причины заклинивания:

• колодки неправильно установлены изначально, поэтому начинают скрипеть;
• изношены на 70–80 процентов диски — из‐за агрессивной манеры езды или естественных причин;
• неверно подобрана смазка или она отсутствует;
• внутрь механизма попала грязь, влага.

Одна из главных причин, почему механизм скрипит, заклинивает — перегрев. Трение при активном торможении провоцирует выработку тепла. От этого испытывают высокие нагрузки не только колодки, но и сам прижиматель. Поэтому его, по крайней мере, добросовестные производители, стараются изготавливать из максимально прочного материала.

Привод

Состоит из:

• Педали;
• Вакуумного усилителя (ВУТ);
• Главного тормозного цилиндра (ГТЦ);
• Регулятора тормозных сил;
• Магистралей и трубопроводов;

Многие компоненты привода «позаимствованы» от иных автомобилей ВАЗ. Так, ГТЦ, используемый на «Ока» также устанавливался на ВАЗ-2121 «Нива», усилитель взяли от классического семейства ВАЗ 2101-2107.

Педаль, усилитель

С помощью педали водитель при необходимости задействует тормоза для замедления или остановки. Входит она в педальный блок, установленный в салоне и располагается посредине.

Педаль соединяется со штоком ВУТ. Сам усилитель – классической конструкции и состоит из корпуса с установленной внутри подпружиненной мембраной, которая делит корпус на две камеры. Работает этот узел за счет перепада давления. Вакуум в одной из камер создается силовым агрегатом, для чего корпус посредством трубки соединяется с впускным коллектором.

Работает усилитель достаточно просто – при отпущенной тормозной педали в камерах узла давление одинаково. При торможении водитель, нажимая на педаль, перемещает шток, смещаясь он открывает специальный клапан, который соединяет одну из камер с атмосферой. При этом, поскольку во второй камере сохраняется разрежение, то атмосферное давление давит на мембрану, заставляя ее прогибаться. При прогибе она толкает шток, соединяющий усилитель с ГТЦ, тем самым создается дополнительное усилие для срабатывания привода. Усилитель функционирует только при заведенном силовом агрегате.

Главный цилиндр

ГТЦ – основной узел привода. В его задачу входит создание давления жидкости, что приводит в действие рабочие механизмы. Этот цилиндр – двухпоршневой, с последовательным расположением поршней. Каждый из поршней отвечает за подачу рабочей жидкости на два тормозных механизма, тем самым обеспечивается двухконтурная тормозная схема.

При торможении шток, идущий от усилителя, толкает первый поршень. Смещаясь, он выталкивает жидкость в магистрали, и одновременно толкает второй поршень, что обеспечивает создание давления жидкости во втором контуре. Возврат поршней в исходное положение осуществляется пружинами.

Жидкость в привод подается из специального бачка, соединение между которыми выполняется резиновыми шлангами. В крышке бачка установлен датчик поплавкового типа, соединенный с контрольной лампой уровня тормозной жидкости, установленной на передней панели.

Из конструктивных особенностей ГТЦ, установленного на «Ока» можно выделить наличие только трех выходов для подсоединения магистралей.

Первая рабочая камера ГТЦ имеет два выхода и от нее жидкость подается на правое переднее и заднее левое колеса. При этом магистраль, ведущая на заднее колесо, ведет на механизм не напрямую, а через регулятор.

Контурная схема на «Ока» — диагональная, то есть, один контур объединяет между собой один передний и один задний тормозные механизмы по диагонали (переднее левое и заднее правое колеса – 1-й контур, остальные два – 2-й контур). Благодаря такой схеме авто сохраняет возможность тормозить при разгерметизации какого-либо контура.

Регулятор, магистрали

Регулятор тормозных сил предназначен для снижения давления жидкости на задних рабочих механизмах при притормаживании, что предотвращает их преждевременное блокирование, тем самым исключая уход авто в юз при интенсивном торможении. Работает этот узел только с задними тормозами.

Усилитель, ГТЦ, бачок и регулятор установлены в моторном отсеке возле щита, отделяющего двигатель от салона, с правой стороны (если стоять перед авто).

Магистрали, по которым движется жидкость к механизмам, — составные. Все элементы привода соединяются между собой медными трубопроводами, они же идут и к рабочим механизмам. Но для подключения механизмов к приводу используются резиновые тормозные трубки, благодаря чему работа подвески не влияет на функционирование тормозов.

Меры профилактики

Профилактика суппорта обязана проводиться при каждой замене колодок, каждые два года. Именно за этот период смазочный материал теряет свои изначальные свойства. В российских условиях сроки проверочного мероприятия надо значительно сокращать, проводить осмотр при любых посторонних звуках, уводе машины и других перечисленных выше признаках повреждения механизма.

Большие нагрузки, которым подвергается прижиматель, требуют применения особых смазок. Некачественные составы быстро затвердевают, уничтожаются водой или агрессивной тормозной жидкостью. Использовать нужно только высокотемпературную смазку, с минимальными характеристиками каплепадения, влагостойкую и не подверженную воздействию химии. Кроме того, правильная смазка должна совмещаться с пластиковыми и каучуковыми деталями. Особого типа смазка применяется для пальцев — элементов, которые направляют скобы механизма.

Задний тормозной механизм

Задний тормозной механизм ВАЗ 1111

Перед началом работы

Опустите рычаг стояночного тормоза до упора вниз (автомобиль расторможен).

Снимите заднее колесо.

Внутренний диаметр тормозного барабана, мм: номинальный 180 предельно допустимый 181,5

Обязательно замените барабан, если его внутренний диаметр достиг предельно допустимого размера.

Предупреждение

Дефектный тормозной барабан уменьшает долговечность тормозных колодок, приводит к неэффективному и неравномерному торможению.

1.

Очистите от грязи тормозной барабан и защитный колпак ступицы колеса.

2.

Проворачивая барабан, осторожно сбейте защитный колпак ступицы и. 3

3.

. выньте его из барабана.

4.

Разогните шплинт и выньте его из отверстия в оси ступицы.

5.

Отверните гайку ступицы.

6.

Снимите упорную шайбу.

7.

Выньте передний (наружный) подшипник ступицы. Для этого слегка сдвиньте барабан на себя, а затем передвиньте на место.

8.

Если снятие барабана затруднено, сведите колодки, вращая регулировочную гайку разжимной планки, и сбейте барабан резиновым молотком.

9.

Снимите тормозной барабан.

10.

Внимательно осмотрите барабан. Обязательно замените барабан при обнаружении на нем сколов и трещин.

11.

Осмотрите рабочую поверхность барабана. Если на ней имеются глубокие риски, сколы или заметна овальность, барабан надо заменить.

12.

Барабан можно расточить и прошлифовать, но его внутренний диаметр должен быть не более 181 мм.

13.

Шпильки крепления дисков колес со слабой посадкой в барабане или с поврежденной резьбой замените.

14.

При замене барабана выпрессуйте из него шпильки, навинтив на них гайки заподлицо, чтобы не повредить резьбу. Извлеките также сальник, задний подшипник и внутренние кольца подшипников (см. подраздел 5.2.3.).

15.

Запрессуйте шпильки в новый барабан срезанной частью головки в сторону центра. Запрессуйте наружные кольца подшипников и установите задний подшипник с сальником (см. подраздел 5.2.3.).

16.

Если на рабочей поверхности барабана в результате износа образовался буртик, снимите его напильником.

17.

Сведите колодки, навинтив регулировочную гайку на половину резьбовой части разжимной планки.

18.

Смажьте цапфу смазкой Литол-24, установите тормозной барабан и отрегулируйте зазор в подшипниках ступицы колеса (см. подраздел 5.2.4.).

Видео про «Задний тормозной механизм» для ВАЗ 1111

ВАЗ — 11113 меняю задние тормозные колодки и тросики ручного тормоза. Замена и регулировка задних колодок ОКА Меняем тормозные колодки в Оке

Неисправности, их признаки

Простая конструкция системы хоть и обеспечивает надежность, но неисправности с ней случаются. К неисправностям привода относятся:

• «Завоздушивание» системы;
• Неисправность усилителя;
• Сильный износ или заклинивание поршней ГТЦ;
• Повреждение магистралей;
• Утечки жидкости в местах соединения и на уплотнителях;
• Нарушение работы регулятора;

Сопровождаются такие поломки снижением эффективности работы тормозов или полным их отказом. По большей части для устранения неисправностей необходима замена неисправных узлов или некоторых их составляющих (касается уплотнителей).

У рабочих механизмов возникают иные проблемы:

• Заклинивание поршней;
• Критический износ дисков, барабанов, колодок;
• Нарушение геометрии диска или барабана;
• Повреждение уплотнителей на цилиндрах;
• Подклинивание суппорта на направляющих;
• Разрушение стяжных пружин барабанных механизмов;

Сопровождаются такие поломки отказом тормозной системы, неправильной их работой.

Основными признаками проблем с тормозами являются:

• Следы утечки жидкости возле составных компонентов системы;
• Необходимость частого подлива рабочей жидкости до уровня;
• «мягкая» или «жесткая» педаль;
• Существенное увеличение тормозного пути;
• Увод автомобиля при движении или торможении в одну из сторон;
• Вибрация руля при торможении;
• Резкие сторонние звуки во время торможения;

Любые неисправности тормозов сразу же проявляются, при этом благодаря простой конструкции системы диагностика и выявление поломки осуществляется достаточно быстро. Также практически все составляющие ее располагаются в местах со сравнительно простым доступом. К примеру, чтобы добраться до ГТЦ или регулятора, достаточно снять запаску, которая в «Ока» располагается в подкапотном пространстве. А чтобы визуально оценить состояние рабочих механизмов, нужно всего лишь снять колеса.

Некоторые виды неисправностей узлов тормозной системы удается устранить путем переборки и замены изношенных элементов. Детали для ремонта некоторых узлов продаются в виде ремкомплектов. Так, можно купить ремкомплект тормозного суппорта «Ока» или барабанного тормоза, набор расходных материалов и деталей к ГТЦ. Но такие наборы продаются не для всех компонентов системы, и если вышел из строя усилитель, то он заменяется полностью, поскольку ремонту этот компонент не подлежит.

Что делать, если суппорт заклинило в дороге

Первое, что рекомендуется сделать — дать элементам полчаса на остывание. Затем определить проблемное колесо, проведя эффективный тест. Надо проехать метров 20–30, остановиться и притронуться пальцем ко всем четырём дискам через предусмотренные отверстия. Если деталь горячая, клинит именно данное колесо. Оно снимается, машина перед этим ставится на домкрат.

Поможет быстро остудить элементы холодная вода, но поливать ею разрешено поверхность уже частично остывшую. Иначе диск просто разнесёт от сильного перепада температур.

Если клинит трос ручника, скорее всего, повреждена внутренняя или наружная оплётка. Возможно, что ослабла возвратная пружина, которую надо заменить новой. Также часто загрязняются обе возвратные скобы. Их надо в этом случае очистить от ржавчины и обработать составом ВД−40.

Но что делать, если на всё это порой не бывает времени. Тогда остаётся единственный способ — так ударить молотком по возвратной скобе, чтобы трос вернулся в начальное положение. Можно ездить дальше, но только больше не пользоваться ручником до его ремонта.

Если заклинило сам поршень, то быстро решить проблему может также молоток. Надо простучать им аккуратно, через деревянную проставку, по всему механизму. Если колодки не расклинит, попробовать вставить отвёртку между накладкой и диском. Наконец, самый верный, но опасный способ — пережать струбциной шланг

Но ехать надо крайне осторожно, без тормоза

Обслуживание и ремонт тормозных барабанов ВАЗ «Классика»

Задние барабанные тормоза требуют регулярного обслуживания и ремонта, причем чаще всего это производится собственными силами. Потому что большинство владельцев ВАЗ «Классика» — это мужчины, представители старшего поколения и, напротив, молодые люди, которые привыкли сами ремонтировать свои машины.

Периодически необходимо производить проверку основных деталей тормозов:

• Состояние внутренней поверхности барабана;
• Состояние и толщина тормозных колодок (точнее — фрикционных накладок);
• Состояние тормозного цилиндра;
• Целостность и геометрия остальных компонентов.

Так как барабанные тормоза скрыты от глаз, для их обслуживания, диагностики и ремонта необходимо снять барабан. Производится это в следующем порядке:

1. С помощью домкрата поднять заднюю часть автомобиля;
2. Снять колесо;
3. Открутить два крепежных болта;
4. Вкрутить данные болты в технологические отверстия, добиться снятия барабана (болты при упоре вытолкнут барабан).

Теперь можно производить проверку основных компонентов либо дальнейшую разборку тормозного механизма.

Тормозные колодки. Они считаются работоспособными, пока толщина фрикционных накладок составляет 1,5 мм и более. В противном случае они подлежат замене. Также колодки необходимо заменить при обнаружении на накладках серьезных повреждений, борозд, каких-либо деформаций и т.д. При загрязнении колодок их необходимо очистить и промыть с применением растворителей.

Тормозной барабан. Номинальный внутренний диаметр барабана составляет 250 мм, при увеличении диаметра на 1 мм и более барабан подлежит замене. При обнаружении на внутренней поверхности барабана борозд, неровностей или иных неглубоких повреждений, его можно расточить, но с указанным выше допуском не более 1 мм. Большее увеличение внутреннего диаметра приводит к снижению прочности барабана, что чревато деформациями и его разрушением во время движения. Поэтому сегодня проще и дешевле заменить барабан новым.

Колесный тормозной цилиндр. Этот узел необходимо разобрать, почистить, проверить целостность каждой детали, а также убедиться, что на зеркальных поверхностях поршней и цилиндра отсутствуют борозды или шероховатости. При обнаружении повреждений поверхностей их можно зашлифовать, однако это может привести к изменению размеров деталей, что недопустимо. При сборе цилиндра необходимо установить новые уплотнители, а иногда и колпачки.

Особое внимание барабанным тормозам следует уделить в нескольких случаях:

• Появление шума в колесах, особенно во время торможения автомобиля — это может происходить вследствие загрязнения тормозного механизма, а также из-за неравномерного или критического износа фрикционных накладок и барабана, поломке пружин и других элементов;
• Неравномерность траектории движения машины при торможении — это обычно говорит об отказе колесного цилиндра, но иногда такое поведение автомобиля вызвано полным износом колодок одного колеса;
• Повышенный уровень вибраций при торможении — это говорит либо о неравномерном, либо о полном износе колодок или барабана.

Во всех этих случаях необходимо произвести ремонт, так как неисправности и износ колодок и барабанов повышают опасность движения автомобиля.

История модели ВАЗ 1111 «Ока»

Несмотря на то, что разработка модели началась еще в конце 70-х годов, производство модели Ока началось лишь в 1988-м году. Местом для сбора конструкции стал Елабужский завод легковых автомобилей. Вскоре производство было передано Серпуховскому АЗ и АвтоВАЗу.

В 1995-м году прекратилось производство Оки на Авто ВАЗе, но ЗМА и СеАЗ продолжили производство. Параллельно этому модель была усовершенствована путем установки нового типа двигателя – 33-сильного 2-х цилиндрового мотора с объемом 0,75 л (до этого был использован 2-х цилиндровый, 0,65 л и 29 л.с.). Новинка получила приставку к названию и** продавалась, как ВАЗ 11113**.

В 2006-м году по ряду причин производство ВАЗ 11113 было прекращено. Главной из них была нерентабельность работ, которые понадобились бы для того, чтобы двигатель автомобиля соответствовал новым стандартам Евро-2
.

Однако новые владельцы СеАЗ нашли выход из сложившейся ситуации. Они снабдили автомобиль китайским 3-х цилиндровым инжекторным двигателем с рабочим объемом 1л и максимальной мощностью 53 л.с и 5-и ступенчатой коробкой передач. Новинка стала известна как СеАЗ 11116. Она получила массу модификаций
, среди которых были автомобили для инвалидов, фургоны и даже универсалы.

В 2008-м году завод прекратил выпуск Оки, но через 5 лет заявил о том, что планирует крупные изменения в модели, которые будут представлены в 2020-м году.

Ремонт и техническое обслуживание ВАЗ 1111 (Ока)

3-дверный 4-местный хэтчбек особо малого класса с поперечным расположением двигателя и приводом на передние колеса. Выпуск Оки начат в 1989 году на Волжском автомобильном заводе. Двигатель — двухцилиндровый рабочим объемом 650 куб.см., в 1997 году увеличен до 750 куб.см. объем. В настоящее время пролизводство автомобилей Ока передано Камскому автомобильному заводу, а также Серпуховскому автозаводу. Кроме базовых моделей КамАЗ-11113 и СеАЗ-11113, предлагаются варианты с ручным управлением, предназначенные для инвалидов. Благодаря очень низкой цене представляет интерес для экспорта.

Эта небольшая машинка была разработана на волжском автозаводе для «корпоративного» выпуска на трех заводах — ваз, КамАЗ и СеАЗ (в инвалидном варианте). На волжском автомобильном выпускается с 1990 года.

Отличительные особенности — скромные габаритные размеры, передний привод, двухцилиндровый двигатель с рабочим объемом 650 кубических сантиметров («половинка» «восьмерочного» мотора), универсальный трехдверный кузов со складываемым задним сиденьем.

Позже появилась модификация 11113 с более мощным двигателем 0,75 литра. Кроме того, на базе «Оки» разработан электромобиль, штучно собирающийся в Опытно-Промышленном Производстве.

Несколько лет назад на волжском автозаводе выпуск «Оки» прекращен, теперь ее производят только КамАЗ и СеАЗ, хотя силовые агрегаты (только 0,75 литра) по-прежнему производит только ваз.

В текущем разделе сайта мы разместили для скачивания руководство по ремонту и эксплуатации ВАЗ 1111 Ока. В каждом из вошедших в эту техническую библиотечку справочников вы найдете ответы на самые актуальные вопросы по проведению авторемонтных, сборочных, наладочных и разборочных работ.

В этом разделе есть инструкция по эксплуатации Ока, в которой подробно описаны правильные способы обращения с авто.

1. ВАЗ-1111/1113 ОКА Эксплуатация и техническое обслуживание в фотографиях

Ремонт и профилактика суппорта

В любом суппорте, со скобой или без нее, предварительно проверяется работоспособность поршня – он должен двигаться нормально. Если это так, следующим шагом должно быть уже вышеупомянутый демонтаж суппорта, снятие тормозных колодок и отсоединение магистрали для тормозной жидкости. Поскольку вся конструкция данного узла подвижна за счет направляющего болта, который движется по втулке с резиновой прокладкой, прокладку следует проверить на эластичность и герметичность

Не менее важно и состояние болта со втулкой. Если оно вызывает сомнение – есть следы закисливания, повышенного механического износа и пр

– эти детали меняются на новые.

Зачастую отверстие, куда вставляется резиновая прокладка, имеет нарост из затвердевшей пыли. Это приводит к сдавливанию прокладки и препятствованию движению суппорта по направляющим болтам. В таких случаях обязательной процедурой является очистка отверстия от отложений. Однако использование для этих целей круглого напильника противопоказано по двум причинам: во-первых, этот инструмент малоэффективен; во-вторых, его применение часто приводит к появлению выбоин, в которых скапливается еще больше грязи. Оптимальный вариант – дрель с насадкой нужного диаметра.

Следующий шаг представляет собой нанесение специальной смазки на внутреннюю поверхность отверстия корпуса суппорта. Кроме того, в смазывании нуждается и резиновая прокладка цилиндрической формы, втулка и направляющий болт. И не нужно бояться нанести слишком много, ведь все равно лишняя смазка впоследствии будет вытеснена деталями.

Обязательной смазке, в том числе профилактического характера, подлежит поршень. Для этого вначале демонтируется кольцо прокладки-пыльника с помощью простой плоской отвертки. Далее поршень вжимается, а образовавшаяся полость очищается и заполняется смазкой. Чистить нужно и пыльник, однако целесообразнее его заменить, надеть поршень и зафиксировать кольцом. Благодаря этому поршень менее подвержен коррозии и ходит более плавно, а пыльник не будет затвердевать при возникновении высокой температуры.

Чтобы обеспечить повышенную защиту поверхности суппорта от окисления, ее красят антикоррозионной краской из баллончиков. Однако перед этой процедурой металл тщательно очищается от грязи и ржавчины – в последнем случае понадобится металлическая щетка. Как показывает практика, одного баллончика краски вполне хватает на три прохода для каждого из четырех суппортов.

Если при торможении автомобиля наблюдается скрип, это означает, что некоторые точки суппорта плохо смазаны или же смазка полностью выгорела. Чтобы избежать дискомфорта, при каждой замене колодок следует нанести смазывающий материал на следующие точки – нерабочая поверхность суппорта, два направляющих болта и поршень. И ненужно бояться сделать что-то неправильно: даже автоновичок при минимальном инструктаже вполне способен осуществить профилактические и ремонтные работы в отношении этого механизма.

Принцип работы

Общий принцип функционирования тормозной с-мы такой:

• Привод. Для замедления движения или остановки водитель жмет на педаль тормоза, причем сила воздействия на нее влияет на интенсивность замедления. Сила, приложенная на педаль, посредством штока передается на ВУТ. Увеличенное усилителем усилие воздействует посредством штока на 1-й поршень ГТЦ. Он, перемещаясь, выталкивает жидкость в магистрали, и также толкает 2-й поршень, что обеспечивает создание давления и во второй камере цилиндра. Из первой камеры жидкость по магистралям поступает на правый передний рабочий механизм (правый), а также на регулятор, а уже от него на заднее колесо. Жидкость из второй камеры выводится только на одну магистраль, но благодаря тройнику разделяется и поступает на левое переднее колесо, а также регулятор, а от него – на задний механизм;
• Передние тормоза. Жидкость под давлением поступает в цилиндр суппорта и выдавливает поршень, он начинает поджимать колодку к диску. При этом возникает противодействующая сила, которая благодаря скобе смещает суппорт. При перемещении суппорт начинает поджимать вторую колодку.
• Задние тормоза. Давление жидкости приводит к выталкиванию поршней из цилиндра. А поскольку в них упираются колодки, то выход поршней сопровождается прижимом колодок к внутренней поверхности барабана, и за счет силы трения скорость его вращения замедляется;
• Ручник. Для задействования ручника, водитель тянет рычаг, размещенный в салоне, вверх. Рычаг посредством тяги соединен с уравнителем, к которому подходят тросы. Воздействие на рычаг сопровождается натягиванием тросов, благодаря чему срабатывают механизмы стояночного тормоза, которые разжимают колодки и поджимают их к барабану. Рычаг в поднятом состоянии удерживается храповым механизмом.

В целом, функционирование всей тормозной системы ВАЗ «Ока» не отличается от других моделей ВАЗ.

Замена рабочей жидкости, прокачка тормозов

Согласно регламенту, тормозная жидкость требует замены каждые 2 года эксплуатации авто. Технология выполнения этого обслуживания не сложная, но лучше е выполнять с помощником.

Суть работ такова:

• Ставим авто на смотровую яму;
• Шприцом откачиваем отработанную жидкость из бачка;
• Заполняем бачок новой жидкостью до уровня;
• На тормозных механизмах находим штуцеры для прокачки, очищаем их, надеваем на них прозрачные силиконовые трубки (соответствующие по диаметру). Концы этих трубок опускаем в подготовленные емкости. Немного послабляем штуцеры;
• Жидкость самотеком начнет стекать по трубкам в емкости. Просим помощника контролировать уровень в бачке и своевременно его восполнять;
• Следим за трубками, и обнаружив, что по ним пошла новая жидкость, затягиваем штуцеры;
• Доводим уровень в бачке до нормы;

После замены обязательно выполняется прокачка тормозов «Ока», чтобы удалить воздух из системы.

Технология прокачивания простая – на штуцер надеваем трубку и опускаем ее в емкость с жидкостью. Просим помощника накачать тормоза (пару раз нажать на педаль, а после ее зажать). Далее немного отворачиваем штуцер и ждем, пока жидкость не стечет (при этом педаль будет уходить в пол до упора). Процедуру с накачиванием тормозов и сливом жидкости выполняем 2-3 раза, после чего переходим к следующему тормозному механизму

При выполнении прокачки также важно постоянно следить за уровнем в бачке и своевременно его восполнять

Заключение

Суппорт — это технически сложный узел. Работает он в зоне высоких нагрузок и температур — при агрессивной езде она может достигать 500–600 градусов Цельсия. Поэтому механизм требует к себе регулярного внимания. В противном случае он заклинит неожиданно на дороге.

Не реже одного раза в год заменяйте тормозную жидкость, независимо от пробега автомобиля. Иначе в ней накопится критическое количество воды, быстро образующей коррозию на прижимной скобе. Периодически осматривайте диски и колодки, своевременно заменяя их новыми — особенно, перед длительной дорогой! Таким образом, своевременная замена изношенных и повреждённых элементов, а также периодическая смазка значительно продлят ресурс суппорта.

Общая конструкция их такова:

1 – дисковый механизм переднего колеса; 2 – 1-й контур (передний левый, задний правый механизмы); 3 – регулятор; 4 – ГТЦ; 5 – 2-й контур (передний правый, задний левый механизмы); 6 – бачок; 7 – ВУТ; 8 – барабанный механизм заднего колеса; 9 – Педаль.
