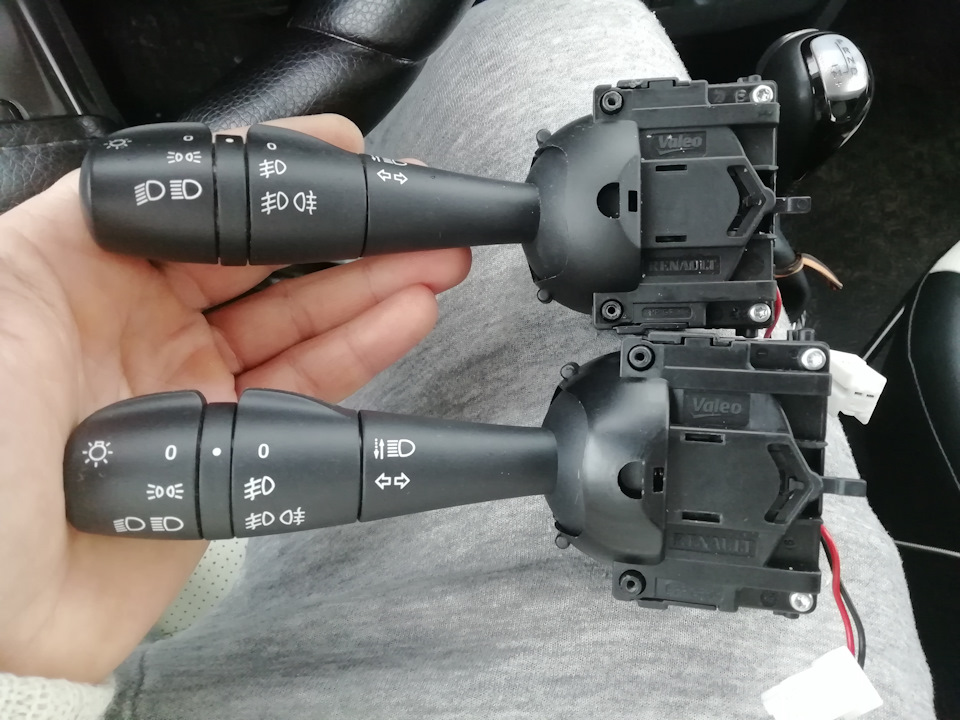

Замена подрулевого переключателя рено логан

Как снять кожух рулевой колонки Рено Логан

Кнопка на торце правого электропереключателя предназначена для отображения данных на бортовом компьютере. Кнопка показана красной стрелкой на рисунке приведённом ниже: Правый подрулевой переключатель Правый переключатель выполняет следующие функции: Омыватель и дворники работают только при включённом зажигании. Дворники включаются при переводе правого рычага переключателя.

При первом положении дворники работают прерывисто. При втором положении дворники работают постоянно, но с низкой скоростью. При третьем положении дворники работают постоянно, с высокой скоростью. Чтобы включить омыватель, надо потянуть правый рычаг на себя, при этом струи воды брызгают на лобовое стекло.

Чтобы одновременно сработали и дворники, и подавалась вода, надо правый рычаг потянуть на себя и. Тогда одновременно будет брызгать вода, и работать дворники, очищая тем самым лобовое стекло от грязи.

Замена кожуха рулевой колонки Renault Logan 2

Другой конец кабеля выведен на выступающий поводок 3 барабана 5 устрой ства и соединен через колодку 1 с подушкой безопасности. Поводок барабана устройства входит в отверстие ступицы рулевого колеса. При вращении колесо за поводок поворачивает барабан, а с ним и ленту кабеля, которая располагается в цилиндрическом рено логан как снять подрулевой кожух либо на большем, либо на меньшем радиусе.

От своего среднего положения барабан с поводком в устройстве может поворачиваться в каждую сторону до упора на три полных оборота. Это предотвращает обрыв электрического проводника при вращении рулевого колеса от нейтрального положения на рено логан как снять подрулевой кожух оборота в каждую сторону — на автомобиле без гидроусилителя рулевого управления, и на несколько меньшее число оборотов — на автомобиле, снабженном гидроусилителем.

Перед снятием соединителя подрулевых переключателей с рулевой колонки для удобства последующей сборки лучше заблокировать барабан устройства от проворачивания. Для снятия правого подрулевого переключателя снимаем катушку иммобилайзера. Крестообразной отверткой отворачиваем два самореза крепления правого подрулевого переключателя. Вынимаем переключатель из соединителя.

Сжав два фиксатора колодки, отсоединяем колодку проводов от разъема переключателя. Снимаем правый подрулевой переключатель. Устанавливаем подрулевые переключатели в обратной последовательности. Установка кожухов рулевой колонки… Монтаж кожухов проходит по алгоритму:

Ручной режим как объективная необходимость

Если абстрагироваться от вопросов разгонной динамики и повышения производительности, то существует и более практичное применение конструкции подрулевых переключателей. Экперт в вопросах создания грузовых автомобилей Стивен Элмер прокомментировал это так: «При буксировке тяжёлого прицепа, особенно на затяжных спусках или подъёмах, может возникнуть необходимость выполнения переключений, при этом для сохранения контроля за поведением автомобиля желательно не отрывать руки от руля».

При управлении внедорожниками или кроссоверами, оснащенными подрулевыми переключателями, например, Jeep Grand Cherokee или Subaru Outback, водители могут использовать переключатели быстрой смены передач при приближении к холму, чтобы поддерживать постоянное ускорение. Верно и обратное: они могут вручную затормозить автомобиль при затяжном спуске или приближении к затору. Автоматика не может видеть холмы и анализировать предстоящую ситуацию, поэтому изменение передач в ожидании подъёма или спуска позволит более эффективно использовать ресурсы автомобиля.

Хеушле поясняет, что торможение двигателем, которое возможно только в ручном режиме, не повредит дорогостоящую трансмиссию. «Мы готовы, в соответствии с потребностями клиентов, оснащать автомобили такими переключателями», сказал он. «При этом автоматика не позволит вам перейти на пониженную передачу, когда обороты двигателя близки к максимальнам». Он добавил, что SRT и ZF проводят много испытаний, чтобы гарантировать, что трансмиссии могут справиться с жесткими условиями повседневной эксплуатации.

«Тесты на выносливость осуществляются именно в ручном режиме, что позволяет нам гарантировать высокий ресурс узлов и агрегатов». Конструктор рассказал, как проходят эти испытания и каким нагрузкам подвергаются наиболее ответственные элементы. «Мы выполняем 50 проходов по полосе с самыми жесткими шинами, а затем 50 с радиальными, обладающими пониженным сопротивлением качению, обе команды двигаются настолько агрессивно, насколько это возможно».

Стоит отметить, что до недавнего времени лепестковые переключатели были прерогативой автоматических трансмиссий, однако в этом году широкой общественности конструкторы Master Shift представили разработку в области механических КПП. В автомобиле при этом сохранена педаль сцепления, а вот управление выбором ступени осуществляется подрулевыми электрифицированными переключателями.

Ещё один пример целесообразности автоматизации процесса переключения передач – движение по заснеженной дороге. Большая часть автоматики позволит машине стартовать на второй передаче, а не на первой, что ограничит количество крутящего момента, передаваемого на ведущие колеса, а также поможет предотвратить проскальзывание колес или потерю сцепления на снегу.

Большинство автомобилей может быть оснащено режимом движения по неоднородному покрытию, который автоматически делает то же самое, но подрулевые переключатели позволят водителю самому контролировать процесс. По словам Хейшле, переключатели — это «когда ты хочешь контролировать ситуацию. Вождение автомобиля – трудоёмкий процесс, автоматизация которого позволяет достичь наилучших результатов, однако, современный уровень технологий пока не позволяет полностью предусмотреть все возможные ситуации». И эти ситуации, как правило, связаны с предпочтениями водителя.

Так что, если вы не удовлетворены работой АКПП, сделайте всё самостоятельно, не бойтесь взять на себя управление.

Схема разборки приборной панели и снятия детали:

Чтобы чинить рулевой переключатель, следует обесточить авто, поскольку работы будут проводиться на электронной части системы, а также повернуть руль на 90 градусов влево;
После необходимо разобрать кожух рулевой колонки;
При помощи Т20 снимаются первый и второй болты крепления;
Крестовой отвёрткой окручиваются два винта;
Далее следует разобрать рычаг и внимательно осмотреть переключатель и электропроводку;

Наиболее частой причиной неисправности джойстика являются отпаянные от штыря контакты. Для извлечения штыря необходимо открыть корпус переключателя. Разобраться в том, как припаять элементы самостоятельно, не составит особого труда: нужно подготовить пару более гибких проводков, паяльник и припой. После припаивания сборка осуществляется в обратном порядке.

Важно! Во время надевания переключателя света на контактный штырь, следует соблюдать особую осторожность, чтобы не сломать рычажок. Если выполняется замена переключателя, то снятие элемента не различается с процессом демонтажа при ремонте, с той лишь разницей, что вместо проведения ремонта устанавливается новая деталь. Правый подрулевой переключатель снимается аналогичным образом

Причиной неисправности элементов может стать и залипшее реле, которое не срабатывает при включении фар из-за окислившихся контактов

Правый подрулевой переключатель снимается аналогичным образом. Причиной неисправности элементов может стать и залипшее реле, которое не срабатывает при включении фар из-за окислившихся контактов

Если выполняется замена переключателя, то снятие элемента не различается с процессом демонтажа при ремонте, с той лишь разницей, что вместо проведения ремонта устанавливается новая деталь. Правый подрулевой переключатель снимается аналогичным образом. Причиной неисправности элементов может стать и залипшее реле, которое не срабатывает при включении фар из-за окислившихся контактов.

Неисправные переключатели ведут к небезопасной эксплуатации автомобиля. Их заменяют только на аналогичные детали, с соответствующим номером артикула, купить которые не составит особого труда. При ремонте и сборе конструкции учитывают распиновку контактов. Самостоятельно отремонтировать запчасти не сложно, но, если уверенности в своих возможностях нет, то лучше обратиться в автомастерскую.

Замена и ремонт подрулевого шлейфа

Треск в зоне подрулевого переключателя при повороте руля и появление на панели приборов сигнала неисправности подушки безопасности говорят о повреждении цепи рулевого управления. Проблема чаще всего возникает из-за поврежденной ленты, внутри которой находятся медные провода. Чтобы заменить элемент, выполните следующие действия:

Колеса устанавливаются ровно, без блокировки;
Снимаются верхняя и нижняя крышки рулевой колонки (3 винта откручиваются отверткой Т20);
После снятия подушки безопасности и руля;
Отсоедините контакты, идущие на клаксон и на массу;
Затем снимите подрулевые переключатели и подденьте круглую крышку отверткой, чтобы достать до кольца.

Поезд свернут в бухту: в процессе обслуживания он наматывается и крутится. Вы можете удалить его, нажав на фиксатор. Далее следует найти точки излома и, сняв проводку, аккуратно спаять их. Сборка выполняется в обратном порядке.

Демонтаж горловины рулевого колеса

Перед началом демонтажа горловины рулевого колеса необходимо убедиться, что автомобиль находится в неподвижном состоянии и выключен.

Для выполнения данной процедуры потребуются следующие инструменты:

1.	Набор плоских и крестообразных отверток;
2.	Удлинитель;
3.	Монтажный ключ Т40 или отвертка с разводкой под головку Т40;
4.	Отвертка с восходящей лезвией;
5.	Рычаги для снятия панели приборов;
6.	Рычаг с проволочной петлей или клещи для снятия горловины рулевого колеса.

После подготовки всех необходимых инструментов можно приступать к демонтажу горловины рулевого колеса. Для этого нужно выполнить следующие шаги:

Снять охранную гайку колеса, используя подходящую отвертку или специальный ключ с головкой Т40.
Снять колесо с оси рулевого вала при помощи трещеточного ключа с удлинителем.
Снять пластиковую заглушку с горловины рулевого колеса, используя отвертку с восходящей лезвией.
Снять центральную часть накладки на рулевое колесо, аккуратно вынув ее из пластиковых креплений.
Аккуратно снять горловину рулевого колеса с помощью рычага с проволочной петлей или клещей, сдвигая ее в сторону и одновременно немного поворачивая.
Готово! Горловина рулевого колеса снята и можно приступать к установке новой.

При снятии и установке горловины рулевого колеса необходимо быть осторожным и аккуратным, чтобы не повредить элементы приборной панели и другие детали автомобиля.

Renault Logan Prestige › Бортжурнал › Ремонт подрулевого переключателя

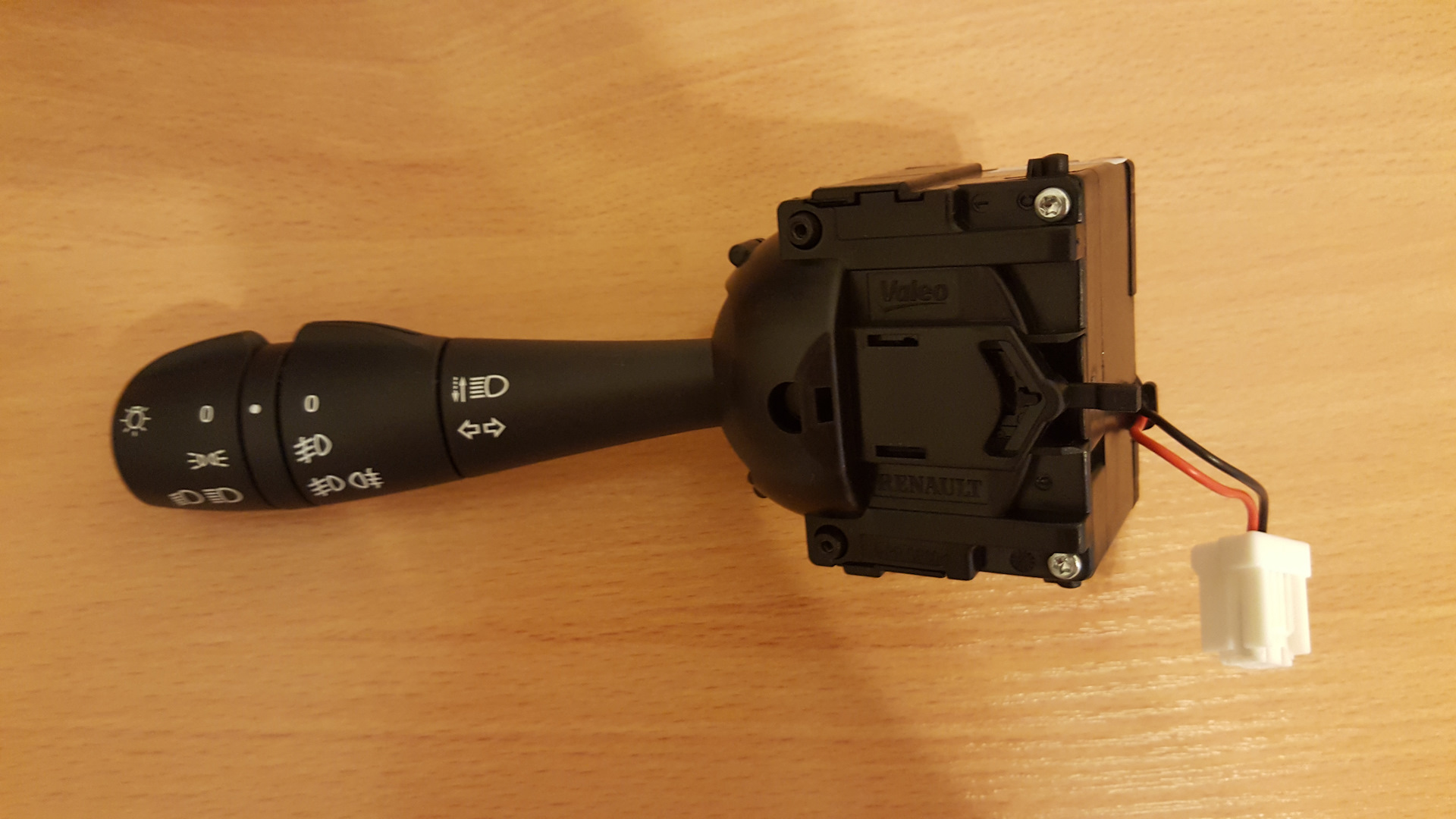

Начал артачиться левый подрулевой переключатель. На ближнем свете не работал сигнал. Порывшись по форумам нашел, что это обычная болячка логанов — отламывается провод и арривидерчи контакт. Кому на что везет, у кого габариты, у кого ближний и т.д. Мне повезло на сигнал.В итоге вторая часть дня субботы прошла под знаком реанимации переключателя. Ибо машина уже с гарантии того. Закончилась в смысле. А отваливать 6 килорублей за новый реношный или 3 килорубля за аналоговый переключатель моя жаба решительно отказалась.Так что решено было ремонтировать. Сразу оговорюсь — часть фоток моих, ибо на середине процесса телефон таки сдох, а часть стырено из Сети.

Для ремонта нужно:Отвертка крестовая — 1 шт.Отвертки Торкс — 2 шт. — Т20 и Т10.Паяльник — 1 шт.Провода 0,5 кв. мм. — 2 цвета по 20 см.Руки прямые растущие из верхних плеч — 1 компл.

Часть операций описывать не буду. Ибо о них уже столько написано в Сети и книгах. Озвучу самое основное.

1. Сбрасываем минусовую клемму с аккумулятора.2. Снимаем кожух рулевой колонки.3. Откручиваем подрулевой переключатель от базы и отсоединяем клемму, нажав с боков на лепестки.4. Осматриваем переключатель, определяя фронт работ.С переключателя выходят несколько проводов. Нам нужны черный и красный. Ибо они чаще всего выходят из строя. У меня например черный провод обломился у самого штыря переключателя. И припаять с ходу не получалось. Поэтому пришлось разбирать полностью все. На фото уже перепаянные провода вместо заводских — стрелкой указано место облома.

Начинаем разбирать переключатель. Откручиваем два винта Т10 (красные стрелки) и аккуратно отщелкиваем пластиковые защелки (желтые стрелки).

Видим следующую картинку

Аккуратно вытаскиваем переключатель вместе с механизмом. Механизм к рычагу крепится за счет двух пазов и небольшого пружинного штифта (на фото указаны стрелками). Отжимаем крепления и снимаем механизм.

Теперь переворачиваем базу переключателя и отсоединяет клеммную часть, куда приходят провода из рычага. Там всего 5 замков.

Внутри будут два бегунка, которые отвечают за включение фар и поворотов. Главное их не потерять Теперь сам кожух, бегунки и механизм можно отложить в сторону.Займемся снятие кнопки сигнала. Она держится за счет двух замков. Надо аккуратно вставить в паз что-то тонкое (я пользовался скальпелем) и отжав один из замков вывести кнопку из паза.

Теперь снимаем первый бегунок, отвечающий за ближний свет

Берем рычаг в левую руку, правой хватаемся за бегунок и тянем сильно но осторожно. С легким хрустом бегунок снимается. И теперь мы можем извлечь контактный штырь с проводами

В результате всех действий все будет выглядеть примерно так

И теперь мы можем извлечь контактный штырь с проводами. В результате всех действий все будет выглядеть примерно так.

Из контактного штыря выпаиваем провода и выбрасываем их куда подальше. Ибо посмотрев на них понимаем, что евреи-монтажники использовали вместо медных проводов, провода сталистые, которые хрупкие и которые плохо поддаются пайке. Вместо них используем медные провода сечением 0,5 кв. мм.Продеваем их в отверстия и припаиваем к освободившимся контактам. Так как у меня не было подходящих по цветам проводов, я воспользовался обычным бытовым проводом. Синий соответственно был вместо черного, коричневый — вместо красного. После припаивания проверил тестером на наличие КЗ. Ибо расплавленное олово могло повредить пластиковую изоляцию контактных пластин.После припаивания начинаем собирать в обратно порядке

Главное, когда будете одевать переключатель света на контактный штырь, не сломайте рычажок который управляет контактным бегунком! Я по неосторожности его таки сломал (на 5-й фотке видно обломок) — пришлось испендряться и напаивать что-то похожее на него. На что я потратил большую часть времени.Собственно сами провода я рекомендую припаивать уже тогда, когда переключатель будет полностью собран. Тогда вы сможете точно подогнать размер проводов в зависимости от положения переключателя.В результате всех действий переключатель ожил, единственное «НО» — это несколько тугое переключение габаритов и ближнего — следствие толстоватой изоляции на проводах, но со временем это пройдет

Тогда вы сможете точно подогнать размер проводов в зависимости от положения переключателя.В результате всех действий переключатель ожил, единственное «НО» — это несколько тугое переключение габаритов и ближнего — следствие толстоватой изоляции на проводах, но со временем это пройдет.

Разборка деталей

Бегунки, механизм и кожух пока не понадобятся, нужно переходить к снятию сигнальной кнопки. Крепится она благодаря двум замкам. Для ее снятия понадобится тонкий предмет (например, скальпель или нож), который следует вставить в паз. Сделав это, необходимо отжать один из замков и вывести кнопку из паза.

Теперь можно перейти к снятию первого бегунка (данный элемент отвечает включение ближнего света). Рекомендуется поместить рычаг в левую руку, а правой взять бегунок и потянуть. Данный элемент Рено должен вытащиться с легким хрустом.

Важно: при вытаскивании бегунка его легко повредить, поэтому во время ремонта нужно действовать осторожно. После этого извлекаются контактный штырь вместе с проводами. Именно из него необходимо выпаивать провода во время ремонта

Вместо стальных плохих проводов Рено Логан, улетевших в мусор после выпаивания, лучше всего использовать медные провода 0,5 мм2

Именно из него необходимо выпаивать провода во время ремонта. Вместо стальных плохих проводов Рено Логан, улетевших в мусор после выпаивания, лучше всего использовать медные провода 0,5 мм2

После этого извлекаются контактный штырь вместе с проводами. Именно из него необходимо выпаивать провода во время ремонта. Вместо стальных плохих проводов Рено Логан, улетевших в мусор после выпаивания, лучше всего использовать медные провода 0,5 мм2.

Во время ремонта провода нужно продеть в отверстие и припаять их к контактам. По окончании процесса необходимо выполнить проверку тестером на наличие короткого замыкания, поскольку оловом в расплавленном виде легко может испортить пластиковую изоляцию контактов.

После процесса припаивания все собирается в обратном порядке.

Рекомендуем: 8 лучших масел для Рено Логан

Что касается проводов, рекомендуется припаивать их при полностью собранном подрулевом элементе Логан. Это позволит точно определиться с размером проводов.

Соблюдая данные рекомендации, автолюбитель сможет решить проблему с подрулевым механизмом на Логане.

Затем базу детали необходимо перевернуть и снять клеммную часть, к которой присоединяются провода Рено Логан из рычага. Там находится пять замков.

Внутри элемента имеются два небольших бегунка, с помощью которых включаются поворотные сигналы и фары. С переключателя выходят несколько проводов.

Нам нужны черный и красный. Ибо они чаще всего выходят из строя. У меня например черный провод обломился у самого штыря переключателя. И припаять с ходу не получалось.

Поэтому пришлось разбирать полностью все. На фото уже перепаянные провода вместо заводских — стрелкой указано место облома. Место отлома провода А так выглядят заводские провода Начинаем разбирать переключатель. Откручиваем два винта Т10 красные стрелки и аккуратно отщелкиваем пластиковые защелки желтые стрелки.

Видим следующую картинку Аккуратно вытаскиваем переключатель вместе с механизмом. Механизм к рычагу крепится за счет двух пазов и небольшого пружинного штифта на фото указаны стрелками. Этот штырь крутится при переключении света, габаритов.

И провода при этом работают на излом. Тем более что они действительно жёсткие и не гибкие.

Штырь переключателя Для извлечения штыря переключателя, надо сначала разобрать его корпус. На рисунке ниже показано, что надо открутить и какие защёлки отстегнуть: Корпус переключателя Затем надо снять кнопку сигнала. Её нужно поддеть, чем-нибудь тонким и плоским, например, маленькой плоской отвёрткой. Аккуратно просовываем в щель между кнопкой и рычагом отвёртку и поддев крышечку, извлекаем её. Место извлечения кнопки Для наглядности привожу иллюстрацию, где показана снятая кнопка.

Ремонт подрулевого переключателя РЕНО ДАСТЕР

Чтобы вам было более понятно, как её извлечь. Снятая кнопка Затем надо снять крайний переключатель, который закреплён с помощью защёлок на штыре. Поэтому его надо сильным, но аккуратным движением стянуть со штыря.

Рекомендуем: Какие летние шины лучше для рено логан: рассматриваем суть

Для наглядности покажем защёлки: Также на самом элементе находится клемма, зажав которую, появится возможность вытащить элемент из штатного места. Для определения неисправности в Логане желательно воспользоваться тестером и проверить электропроводку.

Также для проверки на механические повреждения нужно разобрать пластмассовый корпус детали, для этого необходимо: После этого аккуратно отсоединить пластиковые защелки, находящиеся по бокам корпуса.

Разборка деталей

Именно из него необходимо выпаивать провода во время ремонта

После процесса припаивания все собирается в обратном порядке.

Важно: при надевании на контактный штырь такого элемента, как переключатель света, надо действовать крайне осторожно, поскольку есть высокий риск поломки рычажка, управляющего контактным бегунком. Что касается проводов, рекомендуется припаивать их при полностью собранном подрулевом элементе Логан. Это позволит точно определиться с размером проводов

Это позволит точно определиться с размером проводов

Соблюдая данные рекомендации, автолюбитель сможет решить проблему с подрулевым механизмом на Логане.

б) Снятие панели приборов

Для начала нужно отключить клемму отрицательного полюса аккумулятора, чтобы предотвратить возможные короткого замыкания.

1. Откройте крышку кармана водителя, который находится под рулем, и снимите болт крепления, используя подходящий ключ.

2. С помощью плоской отвертки аккуратно отжатие торцовую панель, придавая ей необходимое приложение силы, чтобы не повредить поверхность.

3. Отсоедините все электрические разъемы от задней части панели приборов, аккуратно вытаскивая их из соответствующих гнезд.

Аккуратно извлеките панель приборов, осторожно снимая ее с рулевой колонки и убирая ее на безопасное место, чтобы избежать повреждения

Теперь вы можете продолжить снятие подрулевого переключателя и выполнить необходимые действия.

Заключение

Вам потребуются: ключ TORX Т20, отвертка с крестообразным лезвием, тестер.

3. Выверните два винта крепления подрулевого переключателя.

4. . и извлеките его из гнезда соединителя.

5. Отсоедините от переключателя колодку жгута проводов.

6. Аналогично снимите второй подрулевой переключатель.

7. Установите переключатели и все детали в порядке, обратном снятию.

Снятие подрулевых переключателей в сборе с соединителем выполняйте в следующем порядке.

4. Отсоедините от подрулевых переключателей колодки жгута проводов.

5. Выверните болт хомута крепления соединителя.

6. . и надавите на него, чтобы ослабить хомут.

7. Снимите соединитель в сборе с подрулевыми переключателями.

8. Установите детали в порядке, обратном снятию.

Номера выводов переключателей указаны на рис. 10.4 и 10.5.

Таблица 10.3 Замыкание контактов при различных положениях рычага переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала

Таблица 10.4 Замыкание контактов при различных положениях рычага переключателя очистителя и омывателя ветрового стекла с кнопкой переключения режимов отображения бортового компьютера

Вам потребуются: ключ TORX Т20, отвертка с крестообразным лезвием, тестер.

3. Выверните два винта крепления подрулевого переключателя.

4. . и извлеките его из гнезда соединителя.

5. Отсоедините от переключателя колодку жгута проводов.

6. Аналогично снимите второй подрулевой переключатель.

7. Установите переключатели и все детали в порядке, обратном снятию.

Снятие подрулевых переключателей в сборе с соединителем выполняйте в следующем порядке.

4. Отсоедините от подрулевых переключателей колодки жгута проводов.

5. Выверните болт хомута крепления соединителя.

6. . и надавите на него, чтобы ослабить хомут.

7. Снимите соединитель в сборе с подрулевыми переключателями.

8. Установите детали в порядке, обратном снятию.

Номера выводов переключателей указаны на рис. 10.4 и 10.5.
