Диагностика двигателя renault logan

Методы диагностики ДПКВ

При определении исправности датчика положения коленвала руководствуются принципом – от простого к сложному. Иными словами сначала осмотр, далее проверка характеристик приборами (омметр, осциллограф или компьютер). Отсутствие подвижных частей и простота конструкции элемента делает его достаточно надежной деталью. Поэтому датчик коленвала в редких случаях приходит в негодность сам. Чаще всего он получает механические повреждения при проведении ремонтных работ под капотом автомобиля или в результате попадания посторонних предметов между датчиком и зубчатым колесом.

Прежде чем приступить к выполнению работ по диагностике электронного компонента, нужно отметить его исходное положение на моторе. После демонтажа устройство проверяют на предмет дефектов внешних поверхностей. Если ДПКВ загрязнен, имеет коррозию на контактной группе, то его нужно очистить спиртом. В случае, когда осмотр показал отсутствие дефектов, можно проводить его диагностику с применением специальных приборов. Проверку желательно проводить при помощи мультиметра, который можно переключать в разные режимы.

1. Метод проверки омметром

Данный способ простой и доступный, но не гарантирует выявление поломки. С его помощью замеряют сопротивление катушки. Для этого достаточно одновременно прикоснуться щупами к выводам катушки. Полярность прикосновения в данном случае не принципиальна.

Показатель сопротивления зависит от характеристик катушки и обычно находится в диапазоне 500-700 Ом. Для определения значения сопротивления вашей модели датчика необходимо посмотреть в описании ДПКВ или поискать в интернете.

Мультиметр используется следующим образом:

1.  Выставляем измеряемый параметр (сопротивление) в диапазоне близком к измеряемому показателю, но не ниже.
2.  Прикасаемся щупами к концам датчика и смотрим показания.

Если показатели близки к нормативным, то катушка исправна. Недостатком данного метода является то, что он не всегда указывает на неисправность датчика коленвала. Поэтому желательно провести проверку с помощью других методов.

2. Проверка показателей индуктивности

При возбуждении у всех катушек появляется показатель индуктивности, в том числе и у катушки, находящейся в корпусе датчика коленвала. Метод диагностики сводится к измерению данного показателя.

При проверке индуктивности необходимо наличие мегаомметра, сетевого трансформатора, измерителя индуктивности и вольтметра. Для определения показателя проводят следующие действия:

1.  Мультиметром замерить индуктивность катушки (стандартные значения находятся в районе 200-400 мГн).
2.  Используя мегаомметр, замерить сопротивление изоляционного слоя между концами ДПКВ (данные должны быть выше 0,5 Мом).
3.  Сетевой трансформатор используется для размагничивания катушки датчика (отклонения говорят о необходимости замены детали).

Видео: Проверка ДПКВ , проще не придумаешь. Диагностика инжектора.

3. Диагностика с помощью осциллографа

Наиболее продвинутый и точный метод определения исправности детали — проверка осциллографом. Диагностическую работу проводят при работающей силовой установке.

Использовать осциллограф для проверки исправности можно и на демонтированном датчике коленвала. Для этого необходим электронный осциллограф и специальное программное обеспечение. При этом проверка проводится по алгоритму:

1.  К выводам датчика положения коленвала нужно подсоединить щупы;
2.  Запустить программное обеспечение;
3.  Поводить возле детали любым металлическим предметом.

При исправном датчике на экране прибора строится график на основании показаний ДПКВ.

Если деталь реагирует на движение металлического предмета, то он исправен. Но более точным будет результат его проверки на работающем ДВС.

Самым простым, надежным и быстрым способом определения работоспособности ДПКВ является установка взамен проверяемого заведомо исправного датчика синхронизации. И если проблемы с автомобилем исчезают, то вывод однозначен – деталь неисправна и ее нужно заменить.

При установке следует учитывать правильность установки: соблюдение необходимого зазора между ДПКВ и маховиком. Узнать этот показатель можно из инструкции к датчику либо из интернета, но в среднем он составляет 0,5-1,5 мм.

Печать

Описание датчика положения коленчатого вала

Где находится датчик положения вала, каков его принцип работы, за что отвечает и для чего нужен ДПКВ, что влияет на его работу и каким должно быть сопротивление устройства? Для начала разберем описание девайса.

Место расположения, назначение и устройство

Датчик ПКВ также часто зовется контроллером синхронизации. Благодаря этому регулятора управляющий модель автомобиля может синхронизировать работу ГРМ, что позволяет обеспечить правильную работу силового агрегата в целом. С помощью ДПКВ блок управления может определить момент, при котором высоковольтный разряд подается на свечи зажигания и осуществляется впрыск горючего в тот или иной цилиндр.

Многих автовладельцев интересует вопрос — где стоит ДПКВ? Если вы хотите точно узнать, где расположен контроллер, то лучше обратиться к сервисной книжке по эксплуатации вашего транспортного средства. Место расположения может отличаться, но в большинстве случаев контроллер монтируется на кронштейне, неподалеку от шкива привода генераторного узла.

Что касается конструктивных особенностей, то устройство ДПКВ следующее:

• чувствительный компонент, выполненный в виде намагниченного металлического сердечника;
• цилиндрический корпус, который обычно изготовляется из пластмассы или алюминия;
• основание устройства с фланцем, а также отверстием для фиксации;
• выход для подключения к бортовой сети машины;
• связующий провод в эмалированной изоляции.

Для того, чтобы не допустить негативного воздействия на устройство, обмотка ДПКВ герметизируется компаундом. Непосредственно синхронизирующий диск коленчатого вала оснащается 58 зубчиками, которые установлены по окружности устройства на одинаковом расстоянии между собой. Расстояние между зубцами составляет 6 градусов. Два зубчика на валу отсутствуют — они используются для определения начального положения коленвала. С помощью этих зубчиков система генерирует сигналы синхронизации.

Принцип работы

Как работает девайс? Когда коленвал проворачивается, на механизм воздействуют его зубья, что приводит к изменению магнитного поля. В результате этого появляются импульсы напряжения. От ДПКВ синхронизирующий сигнал подается на блок управления, таким образом предупреждая модуль о том, какая частота и положение самого вала. Именно этот принцип является основанием для расчета момента времени, который потребуется для активации модуля зажигания, а также топливных форсунок.

В случае, если ДПКВ будет отправлять неверные импульсы, это приведет к нарушению цикличности подачи топливовоздушной смеси и зажигания. Соответственно, такая проблема станет причиной некорректной работы силового агрегата или невозможности его запуска в принципе (автор видео о диагностике — канал Resta).

Возможные неисправности: признаки и причины

Контроллер частоты вращения оборотов или работает нормально, или не работает совсем. Если устройство выходит из строя, на контрольном щитке должен загореться индикатор Чек Энджин.

По каким симптомам можно определить поломку ДПКВ:

• снизилась динамика при движении транспортного средства;
• на холостом ходу обороты силового агрегата могут то увеличиваться, то падать, происходит это произвольно;
• в целом на холостых мотор может работать нестабильно, возможно троение двигателя;
• стук «пальчиков» или детонация — обычно проявляется при динамичной нагрузке;
• силовой агрегат транспортного средства заводится с большим трудом, при поломке ДПКВ он может вовсе не завестись.

Разумеется, приведенные выше симптомы могут свидетельствовать о неисправностях в работе других узлов и механизмов. К примеру, троение двигателя и снижение его мощности может быть обусловлено неполадками в работе топливного насоса или засорением топливного фильтра. Поэтому для определения поломки контроллера нужно не только знать признаки, но и уметь проверить датчик (видео обнародовано на канале Lty D).

Диагностический разъем Рено Логан

Современные автомобили оборудованы множествами электронных блоков, которые следят за состоянием тех или иных деталей. В случае какой-либо неисправности эти блоки управления дают определенные ошибки, которые можно увидеть, подключив специальную диагностическую систему.

Большинство владельцев Рено Логан, сталкиваясь с теми или иными неисправностями, хотят производить сканирование своими руками. В этой статье мы расскажем, где находится диагностический разъем, а также рассмотрим варианты специальных приборов и программ.

Типы комплексов

Существует несколько типов автомобильных приборов, объединяемых специальным разъемом, называемым OBD.

Существует много различных приборов для проведения диагностических операций с автомобилем Renault Logan, но мы рассмотрели именно эти два варианта, как наиболее точных решений, подходящих по разъему.

ELM 327 – является универсальным сканером, который позволит производить сканирование блоков управления Рено Логан.

Такое решение является весьма бюджетным и подходит для большинства владельцев Рено Логан. Для работы данного устройства, потребуется установка некоторых программ, с помощью которых будет производиться сканирование электроники. Разъем данного устройства универсален и подходит ко многим автомобилям, в том числе и для Рено Логан.

Renault Clip – данное диагностическое оборудование является дилерским программным комплексом для ремонта Рено всех моделей.

Конечно, приобрести данную сборку может каждый владелец Логан, но за внушительную сумму денег. Данный прибор комплектуется фирменной программой Рено и позволяет проводить не только поверхностные операции, но и разрешает изменять некоторые параметры работы программ автомобиля.

Для любительского использования мы рекомендуем приобрести сканер ELM 327, так как он позволит проводить качественное сканирование вашего Renault Логан за умеренную цену.

Как производится осмотр

Для начала необходимо подключить штекер диагностического прибора в специальный разъем, который находится в нише перчаточного ящика Рено Логан.

В данном приборе также существует специальная функция выбора конкретного блока для сканирования.

В случае, если прибор обнаружил неисправности, у вас есть возможность произвести их удаление из памяти блока управления Logan. Если ошибки не удаляются из блока, значит неисправность присутствует постоянно и ее нужно ликвидировать. Если у вас нет опыта работы с электронными деталями автомобиля, производите ремонт в специальном сервисе.

К счастью, в интернете существуют специальные базы номеров ошибок и расшифровки по отдельным критериям. С помощью этих данных вы сможете самостоятельно разобраться в проблеме вашего Рено Логан, не прибегая к дорогостоящим услугам сервиса.

По окончанию работы со сканером выключите зажигание, после чего отсоедините разъем прибора.

Выводы

Как мы уже смогли доказать, самостоятельное проведение ремонтных работ Renault Logan является весьма легким процессом. Ценовая политика программного комплекса для устранения неисправностей электрооборудования Renault Logan является вполне демократичной. Приобретая данный комплект, вы сможете серьезно сэкономить на ремонте своего автомобиля, а также порадовать своих друзей. Для владельцев Renault Logan, любящих проводить ремонт своими руками, мы настоятельно рекомендуем приобрести данную программу. Конечно, выбор всегда остается за вами, мы всего лишь даем советы.

portalmashin.ru

Что такое ДТОЖ?

ДТОЖ — датчик температуры охлаждающей жидкости (ОЖ). Это один из датчиков электронной системы управления двигателем автомобиля (ЭСУД). Попробуем разобраться для чего он нужен и что делать если ДТОЖ вышел из строя. В качестве примера используем датчик температуры охлаждающей жидкости автомобиля Рено Логан первого поколения с двигателем 1.4 л k7j.

Для чего нужен ДТОЖ (датчик температуры)

В электронной системе управления двигателем датчик температуры ОЖ необходим для определения текущей температуры охлаждающей жидкости в системе. Этот параметр — температура охлаждающей жидкости, необходим блоку управления ЭСУД для расчета количества топлива которое требуется для впрыска на том или ином режиме работы двигателя.

В ЭСУД Рено Логан с двигателем 1.4 л k7j датчик температуры так же выдает информацию на указатель температуры в щитке на панели приборов.

Где расположен датчик температуры ОЖ

ДТОЖ на двигателе 1.4 k7j автомобиля Рено Логан расположен в левом торце головки блока цилиндров, в районе первого цилиндра двигателя.

Как устроен ДТОЖ

ДТОЖ представляет собой термистор – резистор с отрицательным температурным коэффициентом, сопротивление которого изменяется при увеличении, либо уменьшении температуры. При нагреве сопротивление уменьшается, при охлаждении увеличивается. Например, при плюс 100 гр. – сопротивление 180 Ом, при минус 40 – сопротивление 100700 Ом. С одной стороны датчика находятся два контакта с другой (находящейся в потоке охлаждающей жидкости) чувствительный элемент.

Как работает ДТОЖ

После поворота ключа в замке зажигания блок управления подает напряжение на ДТОЖ (+5В) через резистор с постоянным сопротивлением, находящийся внутри блока. Так как датчик температуры является термистором, то подаваемое с ЭБУ напряжение им будет сразу же изменено в зависимости температуры охлаждающей жидкости. По падению напряжения блок управления рассчитывает температуру двигателя и соответственно объем топлива для впрыска. Падение напряжения будет высоким на холодном двигателе (топлива впрыскивается больше) и небольшим на прогретом (топлива впрыскивается меньше). По мере прогрева двигателя, объем топлива, поступающего в цилиндры двигателя, уменьшается.

Помимо пуска по показаниям датчика температуры блок управления корректирует работу двигателя на холостом ходу, принимает решение об обогащении топливной смеси на режимах средних и больших нагрузок, изменяет в ту или иную сторону угол опережения зажигания, включает и выключает вентилятор системы охлаждения.

Неисправности ДТОЖ

Выход из стоя датчика температуры не дает ЭБУ правильно рассчитать дозу топлива необходимого двигателю в данный момент, а это в свою очередь приводит к невозможности запуска двигателя, особенно в холодную погоду, перебоям в его работе на ХХ и в движении, повышенному расходу топлива. Помимо этого неисправность ДТОЖ может являться одной из причин перегрева двигателя (несвоевременного включения вентилятора системы охлаждения) или наоборот, его длительного прогрева.

В ряде случаев при возникновении неисправности датчика температуры система управления двигателем переходит на резервный режим работы. В этом случае, при запуске, ЭБУ считает температуру двигателя равной нулю, расчет зависимости объема впрыскиваемого топлива от прогрева двигателя будет проводиться по времени его работы, а не по показаниям датчика температуры, вентилятор системы охлаждения будет постоянно включен. Загорается лампа Check Engine на панели приборов, и система самодиагностики запишет код ошибки в память блока управления.

Что делать если ДТОЖ неисправен

Менять датчик на новый сразу не стоит, необходимо в первую очередь проверить разъем подключения датчика и ведущие к нему провода. При возникновении неисправности в пути можно снять разъем с датчика и доехать до места ремонта на резервном режиме работы ЭСУД. Так же, если двигатель автомобиля плохо запускается, либо не запускается вовсе при низкой температуре, можно снять фишку с датчика, и двигатель запустится.

Точно определить неисправность ДТОЖ можно подключив к колодке диагностики специальный прибор, либо заменив его новым или заведомо исправным.

Примечания и дополнения

Резистор – элемент электрической цепи, обладающий сопротивлением. Они позволяют контролировать и регулировать напряжение и силу проходящего через них электрического тока. Единица измерения сопротивления – Ом.

Источник

Комплексная проверка на Opel Vectra B

Теперь возьмем другой автомобиль и на нем рассмотрим последний из способов проверки – комплексной.

Такая проверка значительно лучше, чем обычным мультиметром, но по точности недотягивает до осциллографа.

В качестве проблемного авто теперь выступит Opel Vectra B. Симптомы оставляем те же.

Начальные работы тоже не отличаются от ВАЗ-2110: датчик снимается, осматривается, тщательно отмывается и только после этого можно приступать к проверке состояния.

Но для комплексной проверки понадобится больше оснащения:

• Мультиметр;
• Мегаомметр;
• Прибор для измерения индуктивности.

Все измерения лучше производить в отапливаемом помещении, чтобы показания были корректными.

Вначале измеряется сопротивление катушки, как это расписано выше. Показания по сопротивлению должны быть в указанном в техдокументации диапазоне.

Следующая проверка – измерение индуктивности обмотки, для чего используется прибор для ее измерения. У рабочего ДПКВ индуктивность должна быть в диапазоне 200-400 мГн.

Приборы на фото ниже.

Также проверяется сопротивление изоляции мегаомметром. При подаче напряжения в 500 В, показатель сопротивления у датчика должно быть не более 20 Мом.

На основе этих замеров и устанавливается, является ли ДПКВ рабочим, или же требует замены.

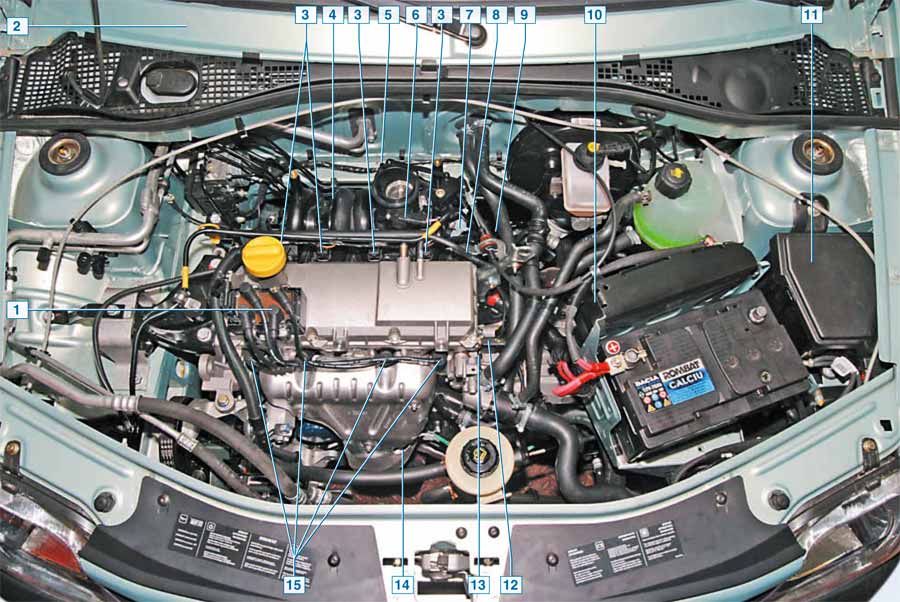

Работа системы управления

При включении зажигания ЭБУ активирует систему управления: включает
топливный насос для создания необходимого давления в топливной рампе и
обрабатывает сигналы датчиков температуры охлаждающей жидкости и
положения дроссельной заслонки для расчета состава топливовоздушной
смеси при пуске двигателя. Если в течение этого времени проворачивание
коленчатого вала стартером не началось, ЭБУ через 2 с выключает
топливный насос и вновь включает его после начала проворачивания.
При работе двигателя ЭБУ обрабатывает информацию датчиков (положения
коленчатого вала, положения дроссельной заслонки, температуры
охлаждающей жидкости, абсолютного давления воздуха, температуры воздуха
на впуске, скорости автомобиля, концентрации кислорода). ЭБУ в
зависимости от режима работы двигателя, управляет работой форсунок,
катушек зажигания, регулятора холостого хода, клапана продувки
адсорбера, вентилятора системы охлаждения двигателя. При включении
кондиционера ЭБУ увеличивает частоту вращения коленчатого вала двигателя
на холостом ходу и подает сигнал на включение муфты компрессора
кондиционера.
Угол опережения зажигания ЭБУ рассчитывает в зависимости от частоты
вращения коленчатого вала двигателя, нагрузки на двигатель и температуры
охлаждающей жидкости.
Состав смеси регулируется длительностью управляющего импульса,
подаваемого на форсунки, – чем длиннее импульс, тем больше подача
топлива, и наоборот.
В нормальных условиях работы двигателя впрыск топлива производится
поочередно, в каждый цилиндр в момент начала такта впуска. Для этого ЭБУ
использует информацию от датчика положения коленчатого вала, который
определяет ВМТ поршней 1-го и 4-го, а также 2-го и 3-го цилиндров. В
системе отсутствует датчик положения распределительного вала (датчик
фаз). Поэтому, чтобы определить, в какой из двух цилиндров нужно
произвести впрыск топлива, ЭБУ использует следующий алгоритм. При каждой
остановке двигателя в памяти ЭБУ фиксируется последняя задействованная
форсунка, и при повторном пуске двигателя команда сначала подается на
эту форсунку. Если топливо впрыскивается в цилиндр не в момент начала
такта впуска, ЭБУ включает проверочную программу и определяет нужный
порядок впрыска топлива в цилиндры.
При отсутствии сигнала с датчика положения коленчатого вала (вал не
вращается или неисправен датчик и его цепи) ЭБУ отключает подачу топлива
в цилиндры. Подача топлива отключается и при выключении зажигания, что
предотвращает самовоспламенение смеси в цилиндрах двигателя.
Во время торможения двигателем (при включенной передаче и сцеплении),
когда дроссельная заслонка полностью закрыта, а частота вращения
коленчатого вала двигателя велика, впрыск топлива не производится для
снижения токсичности отработавших газов.
При падении напряжения в бортовой сети автомобиля ЭБУ увеличивает время
накопления энергии в катушках зажигания (для надежного поджигания
горючей смеси) и длительность импульса впрыска (для компенсации
увеличения времени открытия форсунки). При возрастании напряжения в
бортовой сети время накопления энергии в катушках зажигания и
длительность подаваемого на форсунки импульса уменьшаются.
ЭБУ управляет включением электровентилятора системы охлаждения (через
реле) в зависимости от температуры двигателя, частоты вращения
коленчатого вала и работы кондиционера (если он установлен).
Электровентилятор системы охлаждения включается, если температура
охлаждающей жидкости превысит допустимое значение.


При обслуживании и ремонте системы управления
двигателем всегда выключайте зажигание (в некоторых случаях необходимо
отсоединить клемму провода от «минусового» вывода аккумуляторной
батареи). При проведении сварочных работ на автомобиле отсоединяйте
жгуты проводов системы управления двигателем от ЭБУ. Перед сушкой
автомобиля в сушильной камере (после окраски) снимите ЭБУ. На работающем
двигателе не отсоединяйте и не поправляйте колодки жгута проводов
системы управления двигателем, а также клеммы проводов на выводах
аккумуляторной батареи. Не пускайте двигатель, если клеммы проводов на
выводах аккумуляторной батареи и наконечники «массовых» проводов на
двигателе не закреплены или загрязнены. ЭБУ содержит электронные
компоненты, которые могут быть повреждены статическим электричеством,
поэтому не прикасайтесь руками к его выводам.


   ..

190

191




195



  ..

Самостоятельная диагностика двигателя адаптером

Теперь будем искать неисправность сначала самостоятельно с помощью адаптера нахождения неисправностей. Подключим и посмотрим, что он нам покажет за ошибку. На данный момент на щитке приборов горит еще и лампа, предупреждающая, что есть – «неисправности двигателя». Для устранения, которой собственно и был залит очиститель инжектора, ну и как я уже говорил в целях профилактики чистоты топливной системы в целом.

Адаптер ELM327 для диагностики будем подключать через смартфон. Специально для этих целей был приобретен недорогой смартфон на базе Андроид. С помощью его будем сейчас пробовать диагностировать систему и искать возможные неисправности. Для начала подключим его к адаптеру. Предварительно необходимо выключить зажигание и подключить имеющийся у нас адаптер к диагностическому разъему (OBD2), находящемуся в перчаточном ящике.

Нажав на защелку крепления крышки сверху, отводим защитную крышку разъема. Адаптер устанавливается светодиодами вверх. Теперь необходимо включить зажигание. На смартфоне нажимаем: → меню → настройки → Wi-Fi → WIFI ELM3279 (это обозначение самого адаптера) → далее нажимаем на «СканМастер» (это приложение, которое было загружено раньше. Приложение было скачено в телефон на сайте «Play Mаркет» через поисковик Googl).

Нажимаем на приложение «СканМастер» (пропускаем напоминание о приложении) → коды ошибок → соединится с автомобилем? → да → загораются два символа, выбираем «$7A –Engine (PCA or Renault)» → коды ошибок → статус кодов ошибок → количество кодов ошибок (1).

Анализ ситуации

При движении лампа неисправности двигателя продолжает гореть. Если же остановится на обочине, выключить двигатель и снова завести, то ошибка о прогреве пропадает, а ошибка о неисправности двигателя остается. Ищем дальше. Вынимаем разъем (см. на видео хорошо видно место его установки).

Теперь заводим автомобиль и проверяем его в движении. Загорается лампа прогрева, начинают плыть обороты двигателя. Если заглушить двигатель, а затем вновь завести, то обороты двигателя выравниваются, лампа перестает гореть. Проехав примерно 15 километров все повторяется. Снова прижимаюсь к обочине. Глушу и вновь завожу мотор, все нормально. Появилась в голове мысль, что проблема в разъеме, вернее в ненадежном контакте разъема- то есть, то нет связи с эбу.

Попробуем обработать обе фишки (папу/маму) средством ВД40, так как есть подозрение, что контакты разъемов либо загрязнены, либо немного окислились. Обильно обработали обе части разъема. Устанавливаем штекер разъема на место, ставим фиксатор.

Теперь нам нужно стереть ошибки. Проделываем это на смартфоне. Лампа потухла, индикатор ошибки загорелся зеленым цветом. Выдает информацию, — ошибок нет! Стирание ошибки происходит после нажатия на символ «корзины» в верхней части дисплея смартфона. Возьмите на заметку, когда двигатель работает, стереть ошибку вы не сможете. Запускаем двигатель для проверки. Двигатель запустился – ОШИБОК НЕТ!!! Собственно, для этого мы все проделывали.

Сканер WIFI ELM327 еще раз доказал, что он действительно полезен для самостоятельного поиска неисправностей в автомобиле. Ну конечно же наличие смартфона, как связующее, а также управляющее звено.

Как устранить возникшие неисправности

Нередкими бывают случаи, когда во время использования седана Renault Logan отсутствует холостой ход.

Машина начинает работать с перебоями, возникают повышенные либо пониженные обороты мотора, которые приводят к остановке двигателя, появляются свистящие звуки и при запуске силовой агрегат работает с перебоями.

Кроме резкой остановки работы силового агрегата, также наблюдается увеличение расхода бензина, сильная вибрация кузовной части машины, другими словами возникает ненормальная работа.

Основные моменты, которые указывают на наличие поломки – вибрации кузова, высокие обороты при отпущенном газе, понижение оборотов вплоть до полной остановки двигателя.

Работа двигателя на 1,6 л (16кл.) с перебоями кроме лишних литров топлива и несинхронной работы силовой установки Renault Logan может быть причиной серьёзных неприятностей на дороге, вплоть до создания предпосылок возникновения ДТП.

Предпосылками возникновения подобной поломки могут быть следующие:

1. Проблемы конструктивного плана непосредственно в индикаторе. При этом, ЭБУ должно высветить ошибку, мониторинг которой даст рекомендации, что необходима замена датчика, вышедшей из строя комплектующей. Появление нестандартного свиста и исчезновения сигнала с датчика – свидетельство того, что возникла неисправность и датчик холостого хода пришел в негодность.
2. Неплотность соединений воздушного патрубка. Производиться протягивание патрубка и регулировка хомутных соединений. Чтобы установить датчик холостого хода вам понадобится стандартный набор инструмента. Замена датчика не сложная процедура, но ответственная, поэтому нужно следовать инструкции.

Из скольких шагов состоит процедура замены?

• Экспедиционный багажник на Рено Дастер
• Замена салонного фильтра Рено Дастер
• Двигатель Рено Дастер 2.0

• Производится отсоединение провода на массу от АКБ для того, чтобы обесточить бортовую электросеть автомобиля Рено Логан.
• Для простора действий следует демонтировать фильтр забора воздуха.
• Затем выполняется разъединение штекерного индикатора. Для чего? Часто датчик холостого хода ломается из-за окисления соединительных клемм. При потребности они зачищаются, что сэкономит деньги на приобретение нового регулятора холостых оборотов. Кроме того, чистка может быть проведена как по регламенту для профилактики, что увеличит срок эксплуатации детали.
• После, используя отвертку, выкручиваются крепежные винты, на которых крепится регулятор холостого хода к каркасу дроссельной системы.

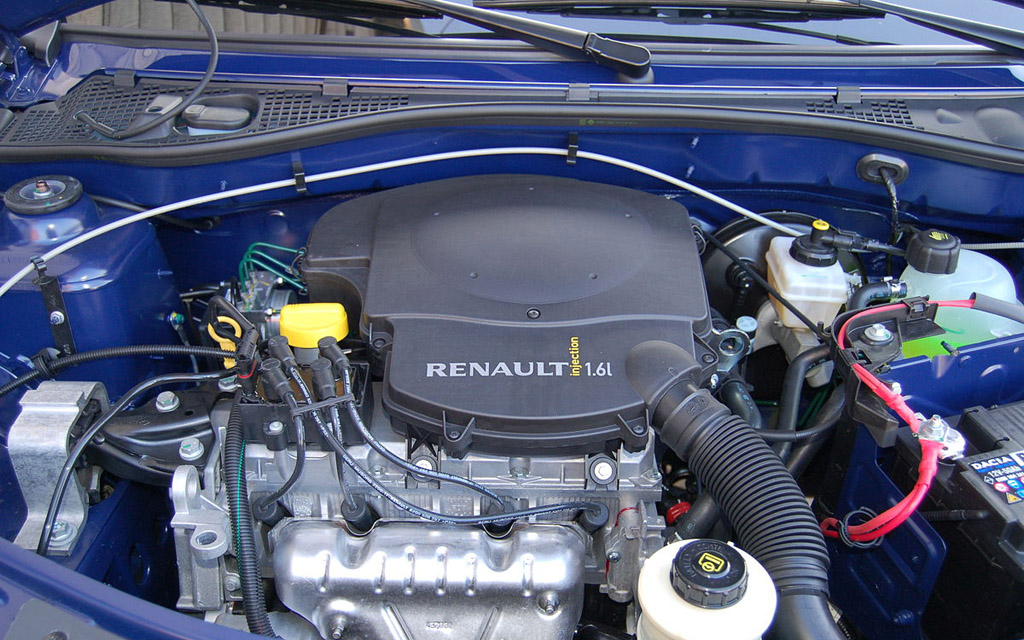

• Таким образом, открывается доступ к индикатору. Он размещается независимо от конструкции и типа двигателя Рено Логан 1.6 на 16 клапанов и 1.4 л на 8 клапанов таким образом, что его загрязнение лишь вопрос времени, что приводит к поломке. И тогда необходима замена датчика.
• Если датчик холостого хода вышел из строя полностью, необходимо установить новый. А процесс монтажа происходит в обратной последовательности.

Виртуальный 3D-тюнинг автомобиля

3D-тюнинг может осуществляться либо при помощи специального софта, либо средствами сайта при взаимодействии с интерфейсом моделирования. Внешний тюнинг кузова необходимо осуществлять в соответствии с компоновкой автомобиля. Возможности для виртуального тюнинга включают затемнение или осветление частей, установка различных цветов, подборка оригинальных элементов к конкретной модели авто. Виртуальный 3d тюнинг автомобиля применяется аэрографами при создании уникального образа кузова. Создать собственный апгрейд с помощью онлайн-сервисов по 3D-моделированию может и обычный автомобилист, интерфейс таких сайтов рассчитан на воплощение дизайнерских талантов вне зависимости от знаний технологий декоративной окраски или оснащения автомобилей аксессуарами.

Так, например сервис «3D Tuning OOO» обеспечивает пользователя инструментами для подбора подходящих элементов наружного оформления авто:

• колесных дисков;
• аэродинамического обвеса;
• бамперов;
• воздухозаборников;
• подсветки;
• тонировки стекол и др.

Данный сайт обеспечивает возможность бесплатного моделирования в режиме онлайн и популярен среди поклонников машин различных марок.

Популярные программы 3d тюнинга предоставляют более обширный функционал. При помощи софта вы можете вдоволь поработать над внешним видом машины перед воплощением в металле

Обращаем ваше внимание на то, что внешний тюнинг – это кроме всего прочего, надежная защита от угона авто

Функция подбора легкосплавных дисков для авто различных марок имеется в программе Tuning Car Studio SK2. Удобно, что для моделирования применяются цифровые фотографии, скачанные со смартфона или фотоаппарата. Полученные изображения затем можно распечатать на принтере.

Калибровка

Так как мы скидываем клемму с аккумуляторной батареи на продолжительное время, ЭБУ обнуляет калибровочные значения регулятора ХХ.

Провести калибровку датчика можно 2 способами: с помощью дилерского оборудования на СТО или вручную. Рассмотрим подробнее второй вариант.

ЭБУ двигателя автомобиля обновляет положения калибровки запорных элементов датчика ХХ при каждом запуске силового агрегата и по достижении машиной скорости 50 км/ч при равномерном ускорении.

Процесс калибровки заключается в полном втягивании запирающего элемента и последующем выпуске его до момента полного закрытия клапана. Проще говоря, для калибровки клапана ХХ Renault Logan

авто достаточно не спеша разогнаться до скорости чуть более 50 км/час.

Есть альтернативный способ, при котором машину разгонять не нужно:

• Подключаем обратно к аккумулятору минусовую клемму.
• Включаем зажигание, выжидаем 10-15 секунд, не запуская двигатель. Шток регулятора отходит в крайнее положение.
• Заводим машину. В этот момент двигатель работает на повышенных оборотах.
• Ждем 1-1.5 минуты и глушим двигатель. Шток регулятора ХХ переходит в крайнее положение.
• Повторяем пункты 3 и 4 пять раз.
• Опять заводим автомобиль, даем ему поработать на холостом ходу около 5 минут. Обороты ХХ сами придут к нужному значению.
