Ремонт рессорной подвески

Снятие, разборка передней рессоры автомобиля Газель

Работаем вдвоем на смотровой канаве

Поддомкрачиваем балку и снимаем переднее колесо

Под передний конец рамы подставляем надежную подставку заводского изготовления грузоподъемностью не менее 2 т и высотой 700 мм

Опускаем домкрат и оставляем его под балкой или для удобства переставляем его под ступицу

Чтобы не повредить тормозной шланг, желательно снять тормозную скобу переднего тормоза и подвязать ее к раме

Снимаем накладку рессоры.

Бородком или подходящим стержнем выбиваем болт.

Также отворачиваем гайку и выбиваем болт заднего крепления рессоры (к серьге)

Очищаем рессору от грязи

Вставляем болты в шарниры рессоры. Натягиваем между ними шнур и замеряем стрелу прогиба рессоры

Стрела прогиба должна быть для двухлистовой рессоры – 147±10 мм, а для четырехлистовой – 135±5 мм.

Если это значение меньше – заменяем рессору целиком.

Разгибаем хомут, нанося удары молотком через другой молоток.

Разъединяем листы рессоры.

Очищаем от грязи и ржавчины внутренние поверхности листов рессор.

Для замены резинометаллических шарниров кладем ушко рессоры под пресс.

Для облегчения запрессовки нового шарнира напильником или наждачным кругом делаем заходную фаску на краях металлических пластин с торца шарнира.

Сжимаем шарнир ленточным хомутом.

Смазываем шарнир мыльным раствором и, используя оправку запрессовываем его на том же прессе.

Оправка для выпрессовки (запрессовки) резинометаллического шарнира ушков рессор.

Смазав, обращенные друг к другу стороны листов графитной смазкой, собираем рессору.

При этом обратите внимание на различие в конструкции переднего и заднего ушков рессоры. Отворачиваем гайку и вынимаем болт крепления серьги рессоры. Отворачиваем гайку и вынимаем болт крепления серьги рессоры

Отворачиваем гайку и вынимаем болт крепления серьги рессоры.

Снимаем пластины серьги рессоры.

Заменяем резинометаллический шарнир кронштейна

Устанавливаем снятые детали в обратной последовательности, равномерно затягивая гайки стремянок.

Вертикальный выступ на накладке рессоры должен быть обращен к продольной оси автомобиля.

Окончательную затяжку гаек болтов резинометаллических шарниров следует проводить на загруженном автомобиле при выпрямленных рессорах.

Это необходимо для правильной работы шарниров.

Аналогично разбираем рессору и заменяем резинометаллические шарниры с другой стороны автомобиля.

Замена резинового буфера

• Снять бензонасос рено меган 3

• Приспособление для регулировки шкворня уаз

• Skoda yeti установка климат контроля

• Установка фаркопа на лада икс рей

• Замена сальника привода опель астра h

Признаки износа шкворневой подвески на Газели

Прежде, чем приступать к ремонту подвески необходимо убедиться, что замена шкворней на Газели действительно необходима.

Первыми признаками неисправного шкворня могут служить следующие симптомы:

1. Появление металлического звука при ударе по колесу.
2. Биение в руль на скорости.
3. Затруднения при повороте рулевого колеса.
4. Ярко выраженный износ внешней или внутренней части покрышки.

Рекомендуем посмотреть: как проверить неисправность шкворней на Газели.

Однако наличие данных проявлений может быть вызвано и другими неисправностями ходовой, поэтому необходимо провести дальнейшую диагностику для локализации и уточнения степени износа деталей подвески.

Для полной уверенности, что шкворня в Газели требуют замены нужно:

• поднять автомобиль домкратом, обеспечив подвешенное состояние колеса;
• зафиксировать педалью тормоза ступичный механизм;
• покачать колесо в вертикальной плоскости.

Так выглядит изношенный шкворень

Наличие люфта в колесе при качании говорит о неисправности шкворня, который подлежит замене.

Обзор неисправностей и способы их ремонта

В силу конструкционных особенностей мотор ЗМЗ 406 гнет клапана только при перескакивании цепи. Причем, повреждаются они друг о друга (впускные и выпускные при одновременном подъеме), а не о поршни. При обрыве цепи такой неприятности не случится.

Поскольку устройство ДВС частично скопировано с СААБ, а частично сохранена конструкция ЗМЗ 402, для него характерны неисправности:

Высокие обороты ХХ	1)поломка датчиков 2)нет контакта регулятора ХХ 3)порваны шланги картерной вентиляции	1)замена датчиков 2)восстановление контакта 3)замена шлангов
Отказ цилиндра	1)неисправность ЭБУ 2)выход из строя катушки 3)пробой наконечника свечи 4)поломка форсунки	1)замена блока управления 2)ремонт катушки 3)замена наконечника 4)ремонт/замена форсунки
Неустойчивая работа ДВС	1)подсос воздуха 2)вода в топливном баке	1)восстановление герметичности, замена прокладок 2)слив бензина, просушивание бака
Мотор не запускается	1)выход из строя системы зажигания 2)нарушена подача топлива	1)замена катушки, контакта 2)замена фильтра, клапана редукционного, регулировка фаз, замена топливного насоса

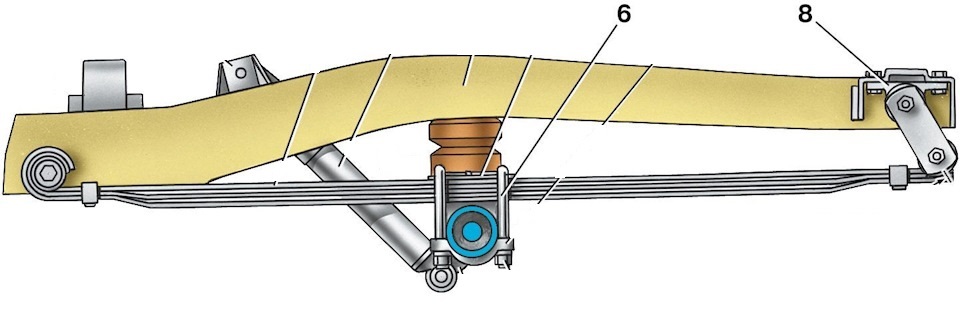

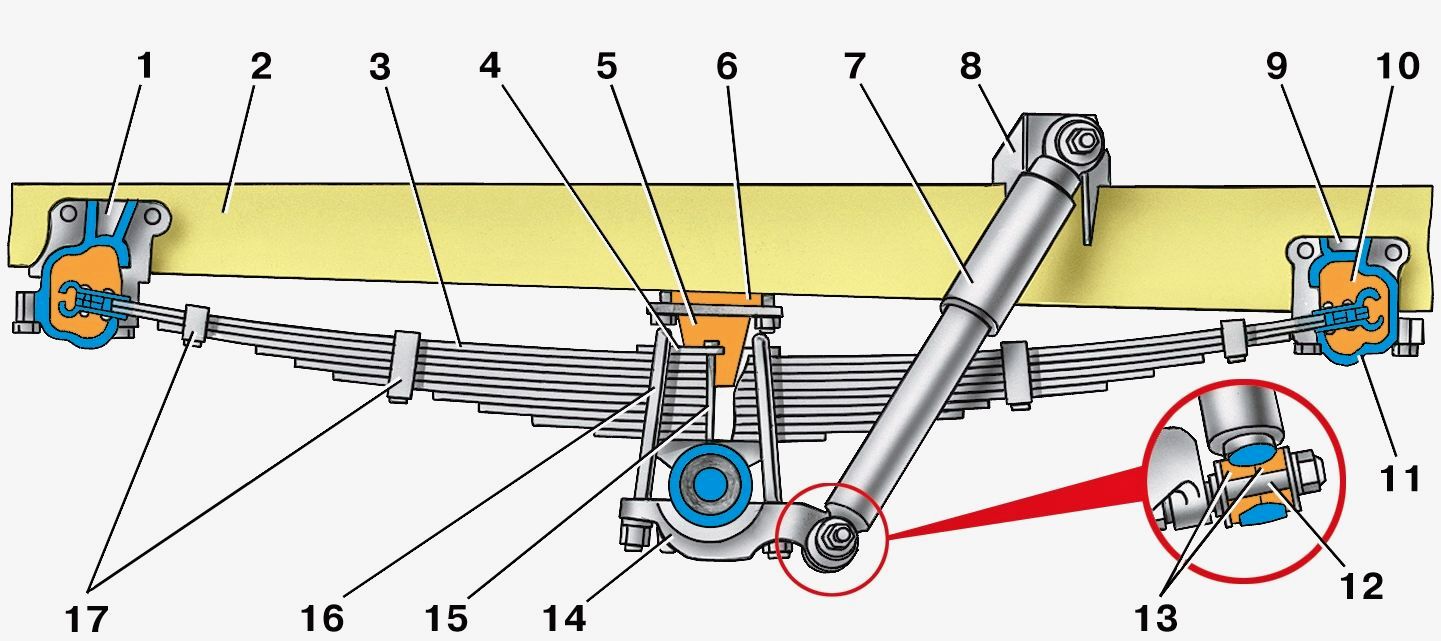

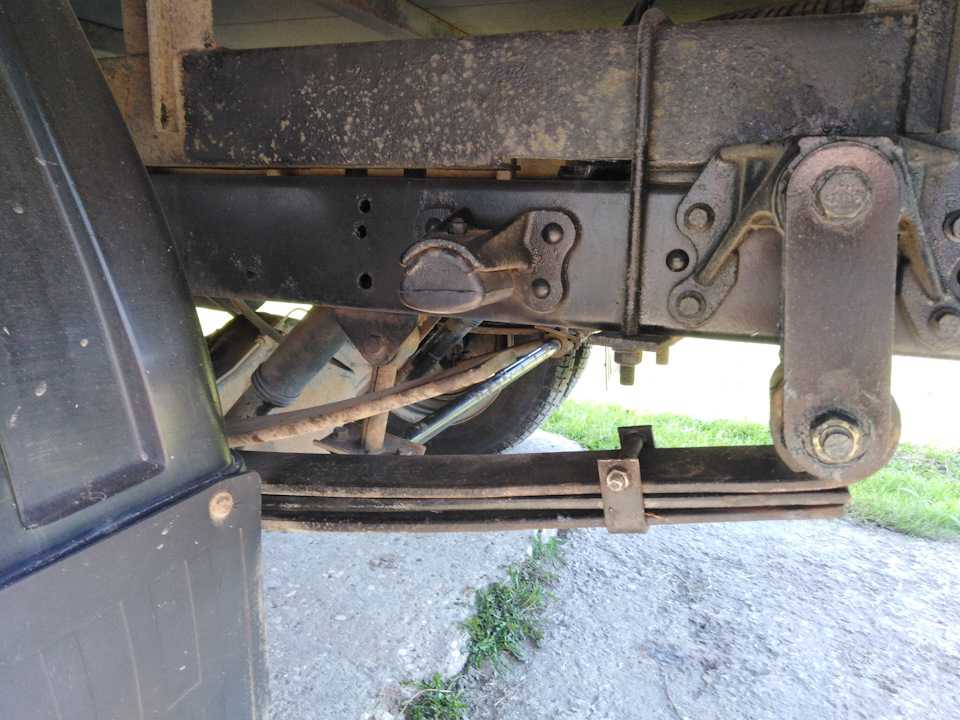

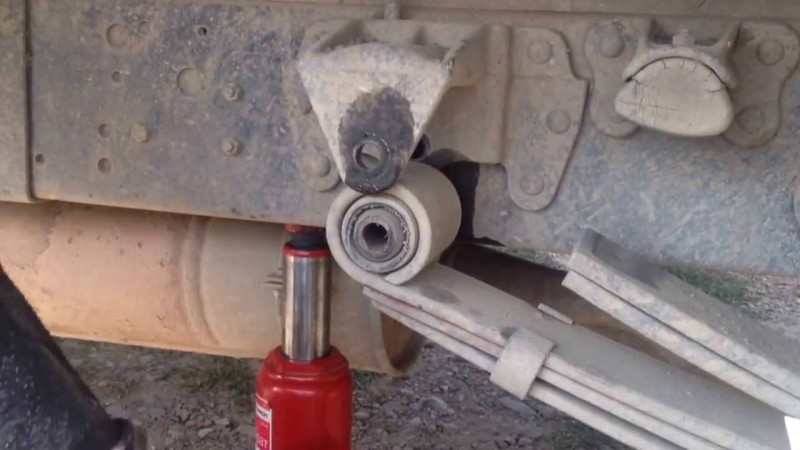

Как снять и поставить заднюю рессору автомобиля Газель

Замена рессор требуется при осадке или поломке листов рессоры

На автомобиль могут быть установлены трехлистовые рессоры с однолистовыми дополнительными рессорами или пятилистовые рессоры с трехлистовыми дополнительными рессорами.

У трехлистовых рессор между листами установлены пластмассовые прокладки.

Передний конец рессоры прикреплен через резинометаллический шарнир к кронштейну на раме, а задний — к серьге. К заднему мосту рессора присоединена с помощью

стремянок. Между основной и дополнительной рессорой установлена пластмассовая прокладка.

Ослабьте затяжку четырех гаек крепления стремянок.

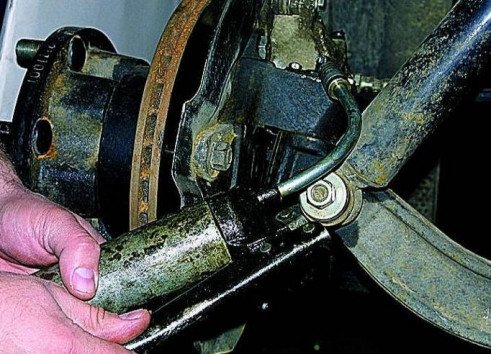

Отсоедините нижнее крепление амортизатора, для этого головкой на 19 отворачиваем гайку нижнего крепления амортизатора

Отсоединяем нижнюю часть амортизатора.

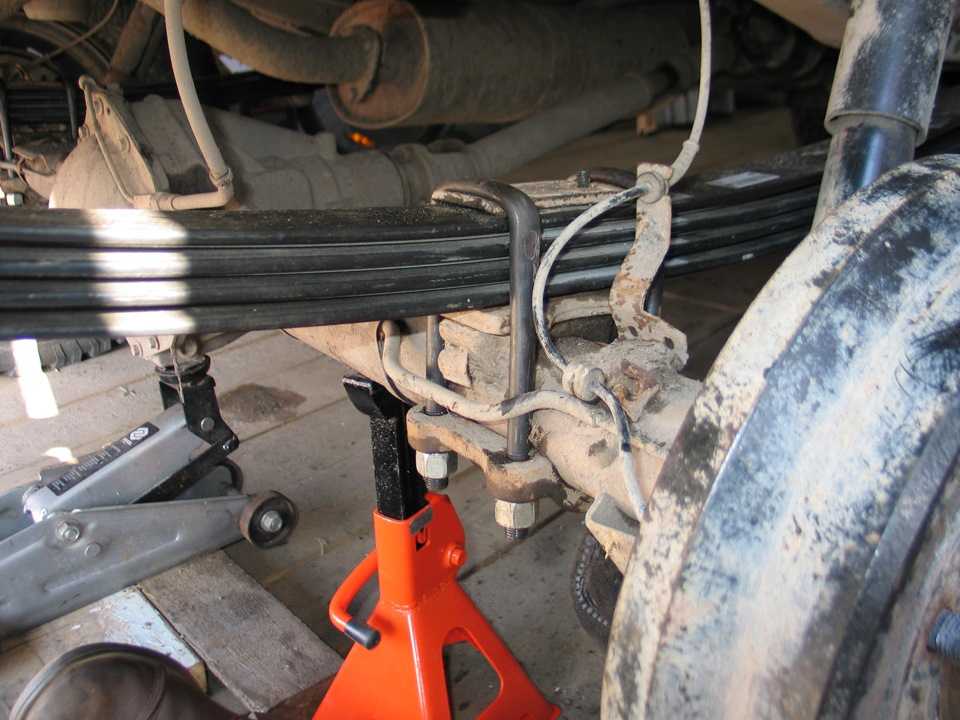

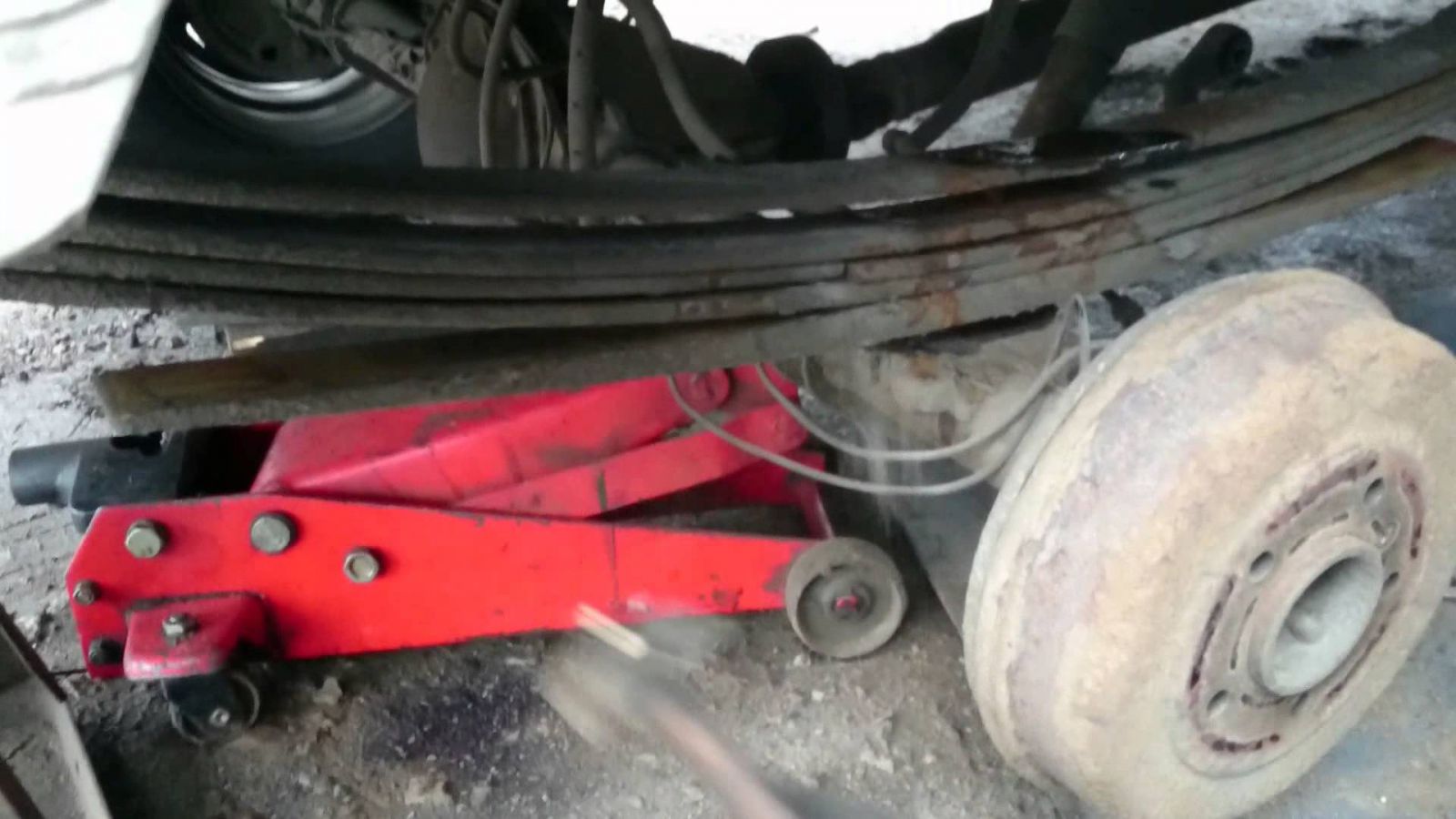

Разгрузите рессору, приподняв заднюю часть автомобиля, и установите под заднюю часть рамы опору.

Отверните гайку пальца 1 крепления переднего конца рессоры к кронштейну на раме так, чтобы она осталась на пальце 1 заподлицо.

Обильно смочите шарнир и палец мыльным раствором или тормозной жидкостью и с помощью выколотки через монтажное отверстие в раме выбейте палец до касания гайки кронштейна 2.

Отверните гайку и выбейте окончательно палец 1 с помощью бородка, прикладывая усилие к торцу пальца.

Вместе с пальцем снимите две пружинные и одну упорную шайбы.

Отверните гайку пальца 1 крепления заднего конца рессоры к серьге 2.

Обильно смочите шарнир и палец 1 мыльным раствором или тормозной жидкостью.

Выбейте нижний палец 2, не повредив резьбы.

С помощью домкрата приподнимите заднюю часть автомобиля за раму так, чтобы концы рессоры вышли из кронштейна и серьги.

Отверните четыре гайки стремянок рессор.

Извлеките резинометаллические шарниры из проушин рессоры.

При необходимости замены резинометаллического шарнира серьги отверните гайку пальца 1 крепления, выбейте верхний палец 1, снимите щеки 2 серег и извлеките из кронштейна 3 шарнир

Очистите рессору от грязи. Очистите проушины рессоры от ржавчины.

Шарниры рессоры обязательно замените.

Осмотрите пальцы. Они не должны иметь видимых следов износа, деформации, ржавчины, грязи. Резьбовая часть пальцев не должна иметь повреждений.

Серьги рессоры и шайба переднего пальца не должны быть деформированы.

Осмотрите рессоры. Листы рессоры не должны иметь трещин. В случае обнаружения указанных дефектов замените рессору в сборе или, разобрав рессору, замените дефектные листы.

Проверьте прогиб рессоры в свободном состоянии.

Разность прогиба обеих задних рессор должна быть не более 10 мм.

Установите рессору в порядке, обратном снятию. Для облегчения запрессовки резинометаллических шарниров смажьте их густым мыльным раствором.

При установке учтите, что короткий конец рессоры должен быть направлен вперед по ходу движения автомобиля.

Окончательно затяните резьбовые соединения крепления рессоры на стоящем на земле автомобиле моментом 120–150 Нм (12–15 кгсм).

Две гайки пальцев серьги затягивайте равномерно во избежание перекосов.

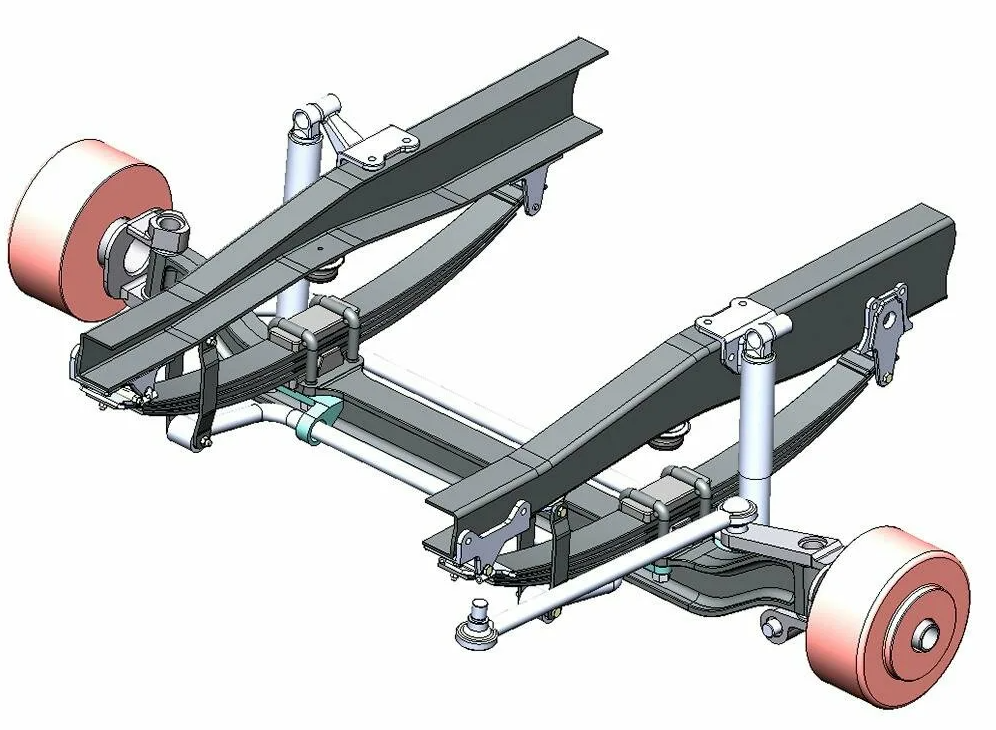

Подвеска

Рисунок 5.1:

Передняя подвеска автомобилей типа 4×2:

1. кронштейны;
2. лонжерон рамы;
3. амортизатор;
4. кронштейны;
5. кронштейны;
6. кронштейны;
7. рессора;
8. накладка;
9. чашка буфера;
10. буфер;
11. стремянка;
12. балка;
13. гайка;
14. палец;
15. резиновые втулки;
16. шайба;
17. серьга;
18. резинометаллические шарниры;
19. болт

Рисунок 5.2:

Передняя подвеска автомобилей типа 4×4:

1. кронштейны;
2. лонжерон рамы;
3. рессора;
4. стремянка;
5. накладка;
6. кронштейны;
7.  чашка буфера;
8. буфер;
9. амортизатор;
10. кронштейны;
11. кронштейны;
12. болт;
13. резинометаллический шарнир;
14. серьга;
15. резиновые втулки;
16. шайба;
17. шайба;
18. подушка

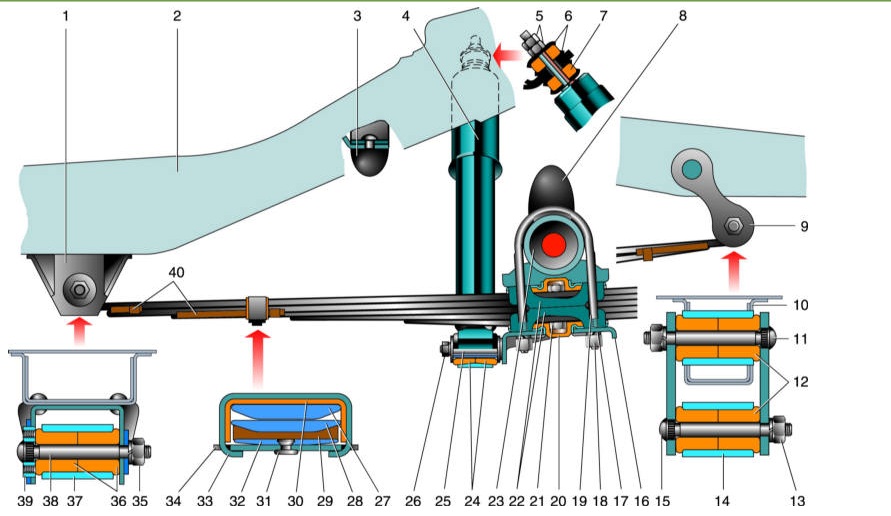

Рисунок 5.3:

Задняя подвеска автомобилей типа 4×2 (кроме автобусов и ГАЗ-32214):

1. кронштейны;
2. кронштейны;
3. подушка дополнительной рессоры;
4. подрессорник;
5. лонжерон рамы;
6. накладка;
7. буфер;
8. амортизатор;
9. кронштейны;
10. серьга;
11. резинометаллические шарниры;
12. кронштейны;
13. шайба;
14. гайка;
15. резиновые втулки;
16. стремянка;
17. подушка;
18. рессора;
19. болт

Рисунок 5.4:

Задняя подвеска автобусов типа 4х2 и автомобилей ГАЗ-32214:

1. кронштейны;
2. лонжерон рамы;
3. рессора;
4. стремянка;
5. накладка;
6. буфер;
7. кронштейны;
8. кронштейны;
9. болт;
10. резинометаллические шарниры;
11. серьга;
12. амортизатор;
13. резиновые втулки;
14. шайбы;
15. шайбы;
16. палец;
17. буфер;
18. шайбы;
19. втулка;
20. кронштейны;
21. подушка

Рисунок 5.5:

Возможные неисправности их признаки, замена рессор на Газели

Не заметить неисправность рессор невозможно. Понять, что замена рессор на Газели требуется как можно скорее, можно по следующим признакам:

• проседание автомобиля на верхнем, заднем или одновременно на обоих мостах. Чтобы из строя вышли четыре рессоры одновременно – такое случается крайне редко, поэтому правильнее было бы сформулировать этот признак так: автомобиль проседает на сломанной рессоре, в результате чего стоит на дороге неровно;
• изменение углов установки колес – нарушение настроек развал схождения вызывается усилением нагрузки на колесо из-за поломки рессоры;
• неравномерный износ протектора – он происходит на всех колесах автомобиля, даже если неисправна одна из его рессор. Износ колеса со сломанной рессорой будет больше, нежели остальных;
• изменение прямолинейной траектории движения автомобиля при прямом руле;
• усиление вибрации от неровностей дорожного полотна, передающееся и в кузов, и в кабину автомобиля;
• неустойчивое положение автомобиля на дороге, что становится особенно заметным при совершении поворотов;
• появление стуков, скрипа или скрежета подвески.

Антикоррозийная обработка

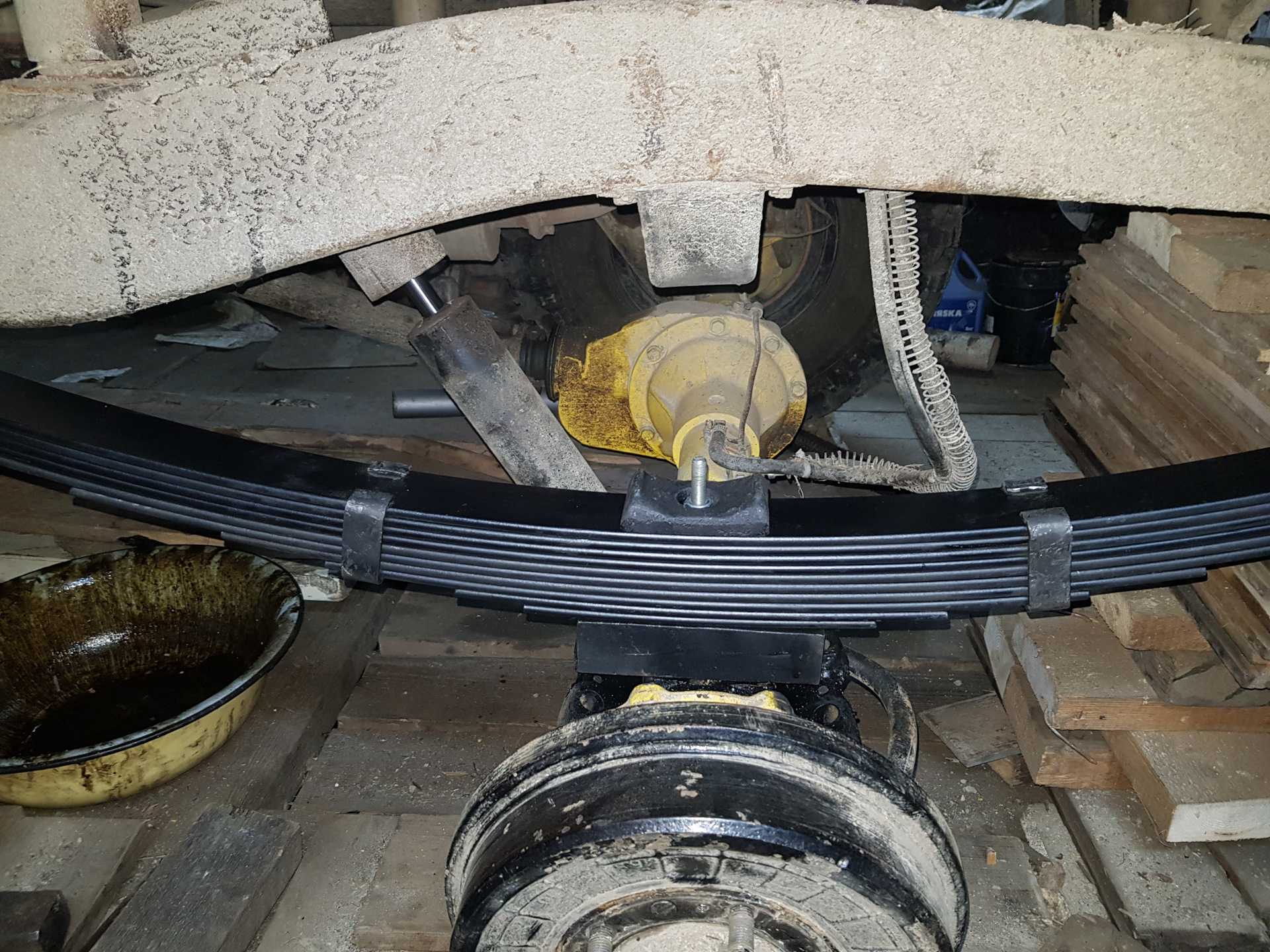

После снятия рессор обнаружил под ними довольно много ржавчины:

Для антикоррозийной обработки сперва обдираем проблемные места металлической щёткой:

Ржавчина есть и в районе переднего пальца:

Под обойником был толстый слой твёрдой ржавчины:

Отбиваем её нафиг:

Обезжириваем поверхности:

С силой вмазываем кордон, да побольше, побольше :

Съёмные отверстия в пальцах защищаем от ржавчины и грязи герметиком:

Для защиты резьбы стремянок, выступающую часть резьбы покрываем кордоном:

То же самое и серьгами:


Вот и сказочке конец, кто слушал — молодец на две рессоры ушло 4 дня, двое выходных.

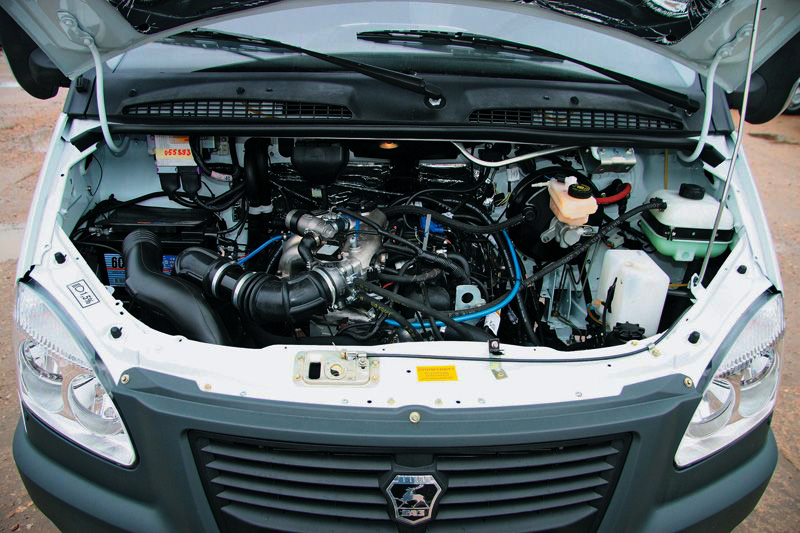

Двигатели ГАЗ-3302

• ЗМЗ-4025.10 – четырёхцилиндровый бензиновый карбюраторный двигатель рабочим объёмом в 2,445 литра, максимальной мощностью 90 лошадиных сил. Максимальный крутящий момент – 172,6 Н•м при 2,5 тыс. об/мин.
• ЗМЗ-4026.10 – 4-х цилиндровый бензиновый карбюраторный мотор рабочим объёмом в 2,445 литра, максимальной мощностью 100 лошадиных сил. Максимальный крутящий момент – 182,4 Н•м при 2,5 тыс. об/мин.
• ЗМЗ-4061.10 – четырёхцилиндровый бензиновый карбюраторный двигатель рабочим объёмом в 2,28 литра, максимальной мощностью 100 лошадиных сил. Максимальный крутящий момент – 181,5 Н•м при 3,5 тыс. об/мин.
• ЗМЗ-4063.10 – четырёхцилиндровый бензиновый карбюраторный двигатель рабочим объёмом в 2,28 литра, максимальной мощностью 110 лошадиных сил. Максимальный крутящий момент – 191,3 Н•м при 3,5 тыс. об/мин.
• УМЗ-4216 – бензиновый инжекторный двигатель с электронным управлением зажиганием и впрыском. Количество цилиндров – четыре, рабочий объём мотора – 2,89 л. Мощность в базовой версии – 107 лошадиных сил. Максимальный крутящий момент – 235 Н•м при 2,5 тыс. об/мин. В качестве основы для разработки был взят силовой агрегат 3М3-21. Серийный выпуск данного мотора начался в 2ООЗ году.
• ЗМЗ-40524 – четырёхцилиндровы й бензиновый инжекторный двигатель рабочим объёмом в 2,5 литра (2464 см. куб), максимальной мощностью 140,5 лошадиных сил. Максимальный крутящий момент – 214 Н•м при 4 тыс. об/мин. Данный силовой агрегат является прямым последователем моторов ЗМЗ-405 и ЗМЗ-406.
• ГАЗ-5602 – 4-х цилиндровый дизельный мотор с турбонаддувом, рабочим объёмом в 2,134 л, мощностью 95,2 л.с. Максимальный крутящий момент – 200 Н•м при 2,3 тыс. об/мин.Недолгое время выпускался по лицензии австрийской компании «Штайр», показал себя недостаточно надёжным в эксплуатации и дорогим в ремонте. Поэтому распространения не получил.
• Chrysler 2.4L-DOHC – импортный четырёхцилиндровый бензиновый инжекторный двигатель с электронной системой управления впрыском топлива и зажиганием, рабочим объёмом в 2,429 литра и номинальной мощностью 137 лошадиных сил. Максимальный крутящий момент – 210 Н•м при 4 тыс. об/мин.

Проблемы с мотором

К силовой установке отечественной «Газели» у водителей особых претензий нет. Двигатель машины ломается достаточно редко, но очень «метко». Самостоятельно ремонтировать ДВС не следует, если вы не имеете необходимого оборудования и практики.

Силовой агрегат необходимо извлечь из кузова авто. После чего провести его полную диагностику, что практически нереально в условиях обычного частного гаража. Помимо того, полная разборка ДВС выполняется строго по заданному пошаговому алгоритму. Не имея соответствующей инструкции, не следует даже пытаться это совершить. Лучше доверить ремонт мотора опытным механикам. Однако некоторые неполадки можно исправить и своими силами.

Простейший ремонт двигателя «Газели» сводится к замене техжидкостей и очистке фильтра. Эти процедуры могут помочь в случаях, когда наблюдается трудности с запуском ДВС. Засор бортовых систем авто способен спровоцировать перегрев силового агрегата, снижению качества горючего и/или некорректному формированию воздушно-топливной смеси. Чтобы избежать этого, рекомендуется чаще проверять состояние воздушного фильтра, что особенно актуально во время перемещений по пыльным дорогам.

​

Если мотор не удается запустить в холодную погоду, причиной может быть переохлаждение системы. Проблема решается посредством подогрева замерзшего узла. При хлопках из выхлопной системы следует проверить состояние фильтров воздухопровода и топливопровода. Загрязненные расходники следует очистить или же заменить.

В заключение напомним тот факт, что специалисты не рекомендуют разбирать двигатель в гаражных условиях. Без специального стенда вы рискуете получить дополнительные проблемы и потерять драгоценное время впустую. Доверьте решение этой задачи специалистам.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Снятие, разборка рессоры и замена ее резинометаллических шарниров

Работаем вдвоем на смотровой канаве.
ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Поддомкрачиваем балку и снимаем переднее колесо (см. Снятие переднего колеса).
Под передний конец рамы подставляем надежную подставку заводского изготовления грузоподъемностью не менее 2 т и высотой 700 мм. Опускаем домкрат и оставляем его под балкой или для удобства переставляем его под ступицу. Чтобы не повредить тормозной шланг, рекомендуем снять тормозную скобу переднего тормоза и подвязать ее к раме.
Головкой «на 24» отворачиваем четыре болта крепления стремянок.

Вынимаем стремянки.

Снимаем накладку рессоры.

Придерживая болт переднего ушка рессоры ключом «на 22», головкой «на 24» отворачиваем гайку.

Бородком или подходящим стержнем выбиваем болт.

Аналогично отворачиваем гайку и выбиваем болт заднего крепления рессоры (к серьге).
Снимаем рессору.

Очищаем рессору от грязи.

Вставляем болты в шарниры рессоры. Натягиваем между ними шнур и замеряем стрелу прогиба рессоры.

Она должна быть для двухлистовой рессоры – 147±10 мм, а для четырехлистовой – 135±5 мм. Если это значение меньше – заменяем рессору целиком.
Разгибаем хомут, нанося удары молотком через другой молоток.

Зажав рессору в тиски, двумя ключами «на 17» отворачиваем гайку центровочного болта и вынимаем болт.

Разъединяем листы рессоры.

Очищаем от грязи и ржавчины внутренние поверхности листов рессор.
Для замены резинометаллических шарниров кладем ушко рессоры под пресс.

Выпрессовываем шарнир.

Для облегчения запрессовки нового шарнира напильником или наждачным кругом делаем заходную фаску на краях металлических пластин с торца шарнира.

Сжимаем шарнир ленточным хомутом. Смазываем шарнир мыльным раствором и используя оправку запрессовываем его на том же прессе.
Оправка для выпрессовки (запрессовки) резинометаллического шарнира ушков рессор.

Материал – сталь
Смазав обращенные друг к другу стороны листов графитной смазкой, собираем рессору

При этом обратите внимание на различие в конструкции…
…переднего…. …и заднего ушков рессоры

…и заднего ушков рессоры.

Отворачиваем гайку и вынимаем болт крепления серьги рессоры.
Снимаем пластины серьги рессоры.

Удерживая болты крепления кронштейна серьги ключом «на 14»,…

…головкой «на 17» отворачиваем четыре гайки…

…и снимаем кронштейн.

Заменяем резинометаллический шарнир кронштейна как указано выше.
Устанавливаем снятые детали в обратной последовательности, равномерно затягивая гайки стремянок.
ВНИМАНИЕ
Вертикальный выступ на накладке рессоры должен быть обращен к продольной оси автомобиля. Окончательную затяжку гаек болтов резинометаллических шарниров следует проводить на загруженном автомобиле при выпрямленных рессорах

Это необходимо для правильной работы шарниров.
Аналогично разбираем рессору и заменяем резинометаллические шарниры с другой стороны автомобиля.

2011 — 2022 Autofizik.ru___Некоторые материалы на данном сайте взяты из открытых источников. Они имеют обратную ссылку на материал или присланы посетителями сайта и предоставляются исключительно в ознакомительных целях. Права на материалы принадлежат их владельцам. Администрация сайта ответственности за содержание материала не несет. Если Вы обнаружили на нашем сайте материалы, которые нарушают авторские права, принадлежащие Вам, Вашей компании или организации, пожалуйста, сообщите нам на почту mikushkin5@gmail.com

Если вы являетесь правообладателем исключительных прав, и ваши права каким-то образом нарушаются с использованием на нашем ресурсе, мы просим незамедлительно сообщать об этом письмом в электронном виде на почту mikushkin (пять) (собака) джиmail (точка) com

Согласно действующим нормам законодательства администрация сайта готова рассмотреть спорные вопросы в рамках досудебного (претензионного или иного) порядка урегулирования. Претензии и жалобы рассматриваются незамедлительно. Если вы являетесь правообладателем исключительных прав на какие-то материалы, которые размещены на сайте, то они будут удалены незамедлительно по вашему требованию.

 Для рекламодателей:Forty@hotmail.ru

Ходовая часть

Колеса	Дисковые, с неразборным ободом 5 ½ Jx16H2
Шины	Пневматические, радиальные, размером 175R16C или 185/75R16C (195R16C) *

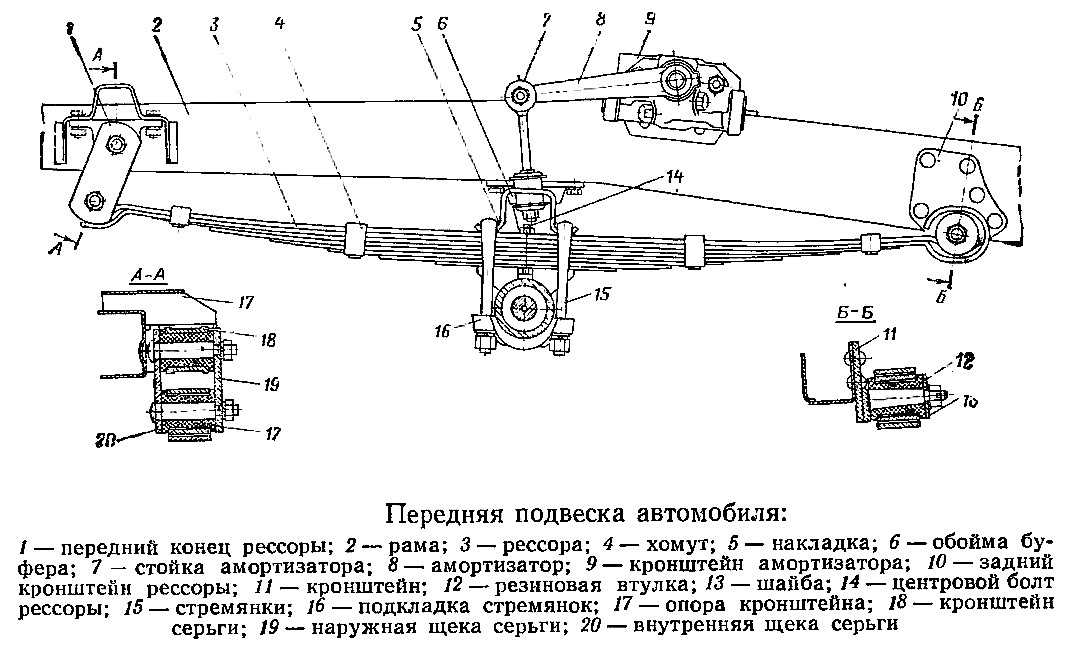

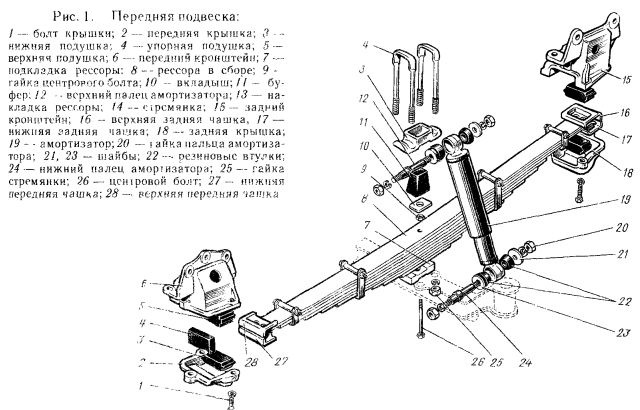

Подвеска	Передняя	Две продольные полуэллиптические рессоры
Задняя	Две продольные полуэллиптические рессоры с дополнительными ** рессорами и стабилизатором поперечной устойчивости ***
Амортизаторы	Четыре — гидравлические, телескопические, двухстороннего действия. Установлены на передней и задней подвесках

Примечание: * для автомобилей с колесной формулой 4х4. ** кроме автобусов *** устанавливается по заказу

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Смазка шкворневого соединения

Шкворневое соединение смазываем через 10 тыс. км пробега.

Работать удобнее на смотровой канаве.

Тщательно протираем ветошью верхнюю и нижнюю пресс-масленки шкворня.

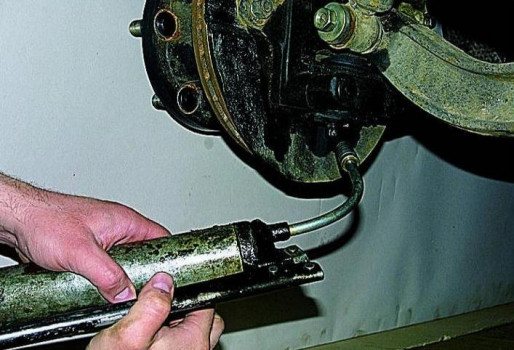

Масляным шприцем нагнетаем смазку Литол-24 или ФИОЛ в верхнюю масленку

Масляным шприцем нагнетаем смазку в нижнюю масленку до ее появления из зазоров соединения

Если смазка не выходит хотя бы из одного зазора, следует «прокачать» соединение смесью моторного масла с керосином в пропорции 1:1 и затем смазать.

Всем, кто хорошо изучил родные дороги, со временем требуется замена шкворней на «Газели». Своими руками ее предпочитает проводить большинство народа – тот, кто имеет подобную отечественную машину, наверняка успел узнать ее вдоль и поперек и вряд ли имеет желание и деньги вверять авто каким-то, пускай и хорошим, чужим мастерам из автосервисов.

Намеком, что шкворни требуют замены, служат стук и характерные потряхивания в подвеске. Чтобы убедиться, что дело именно в них, нужно вывесить подозреваемое колесо, ухватить его сверху и снизу и попытаться покачать скат в положении на себя/от себя.

Есть люфт, то, значит, накрылись либо шкворни, либо колесный подшипник. Дальнейшая проверка будет заключаться в выворачивании колеса наружу и осматривании перемещений кулака при продолжающемся раскачивании. На частоте смены шкворней сказываются не только дороги, но и стиль езды (чем он агрессивней, тем быстрее разбивается подвеска), степень износа колес, регулярность шприцеваний.

Сальник

Подвеска «Некст» («Газель») производится с сальником, который находится под центральной штангой. Втулки под модификацию подобраны средней ширины. Если рассматривать переднюю часть сальника, то там находится короткий переходник. Также надо отметить, что под втулкой располагается продольная стойка, которая зафиксирована на каркасе подвески. Для того чтобы ее отсоединить, в первую очередь снимается колпак. Дополнительно специалисты отмечают прочность нижнего кронштейна, который установлен на сальники. Данный элемент нуждается в периодической смазке. Дополнительно необходимо упомянуть о том, что накладки применяются из резины.

Задние тяги

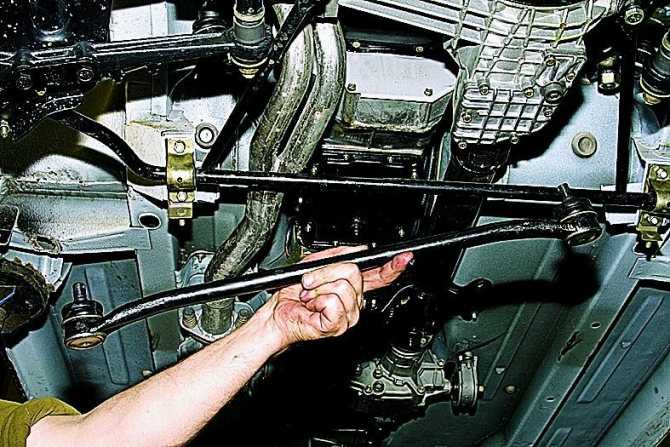

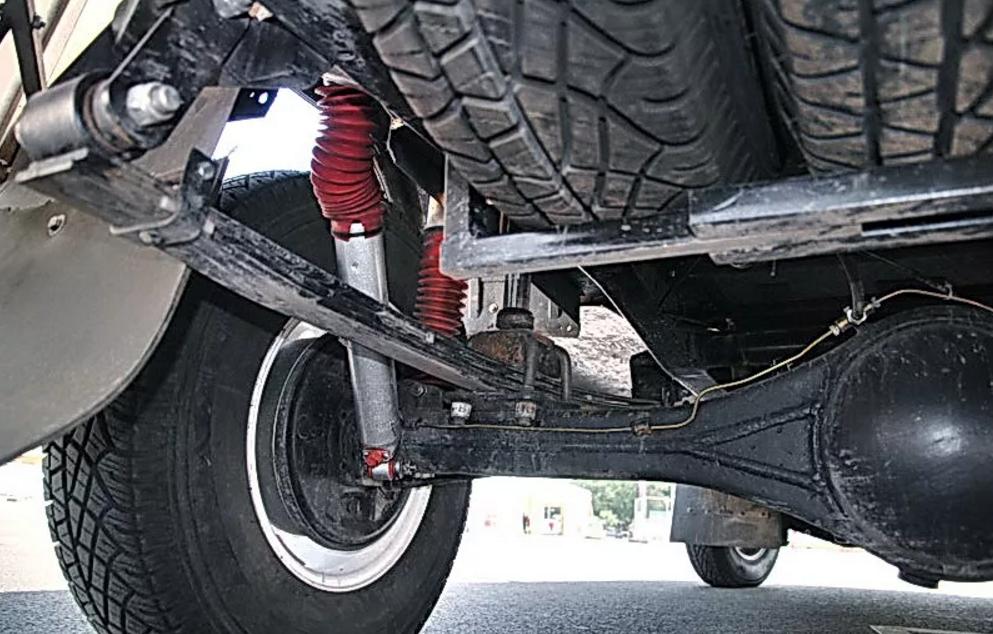

Чтобы на мост не воздействовали продольные колебания, его удерживает продольная реактивная тяга. Эта конструкция отличается тем, что оба конца закрепляются через сайлентблоки к креплениям на мосту и на кузове. Конструкцию данного механизма можно увидеть на фото, представленном ниже.

Зачастую такая поперечная штанга может иметь значительную длину. Это из-за того, что мост способен работать либо вниз, либо вверх, а ход ограничивается лишь ходом амортизатора, который гасит колебания. Для того чтобы можно было обеспечить подвижность, тяга изготовлена по принципу рычага. Если даже мост станет двигаться на весь ход амортизатора, сайлентблок не перекрутится.

Ремонт и замена реактивных тяг

Реактивные тяги изготавливаются из прочного металла и редко подвергаются повреждениям. Однако, есть случаи, когда деформация детали все-таки происходит. Если изгиб небольшой, то допускается самостоятельное исправление правильной формы реактивной тяги при помощи ударных инструментов. Но если повреждения слишком серьезные, то необходимо провести замену.

В ремонт реактивных тяг входит замена расходных деталей. К ним относятся втулки, которые смягчают крепление детали к кузову и деталям подвески. Замене подлежат те втулки, срок годности которых уже истек. Это можно определить по трещинам, образовавшимся на резиновых частях изделия.

Чтобы поменять втулки, необходимо открутить гайку крепления тяги и вытащить длинный болт. Тяга вытаскивается и из специального кольца выдавливается втулка. На ее место установите новую и проведите сборку узлов в обратной последовательности.

Пожалуй, это все, что необходимо знать о реактивных тягах, используемых в подвески автомобилей.

Как правильно установить задние рессоры на газель

+7 (495) 972-12-58+7 (495) 972-09-14+7 (495) 978-12-58+7 (498) 657-83-43+7 (498) 657-81-99+7 (498) 657-83-66

+7 (495) 972-12-58+7 (495) 972-09-14+7 (495) 978-12-58+7 (498) 657-83-43+7 (498) 657-81-99+7 (498) 657-83-66

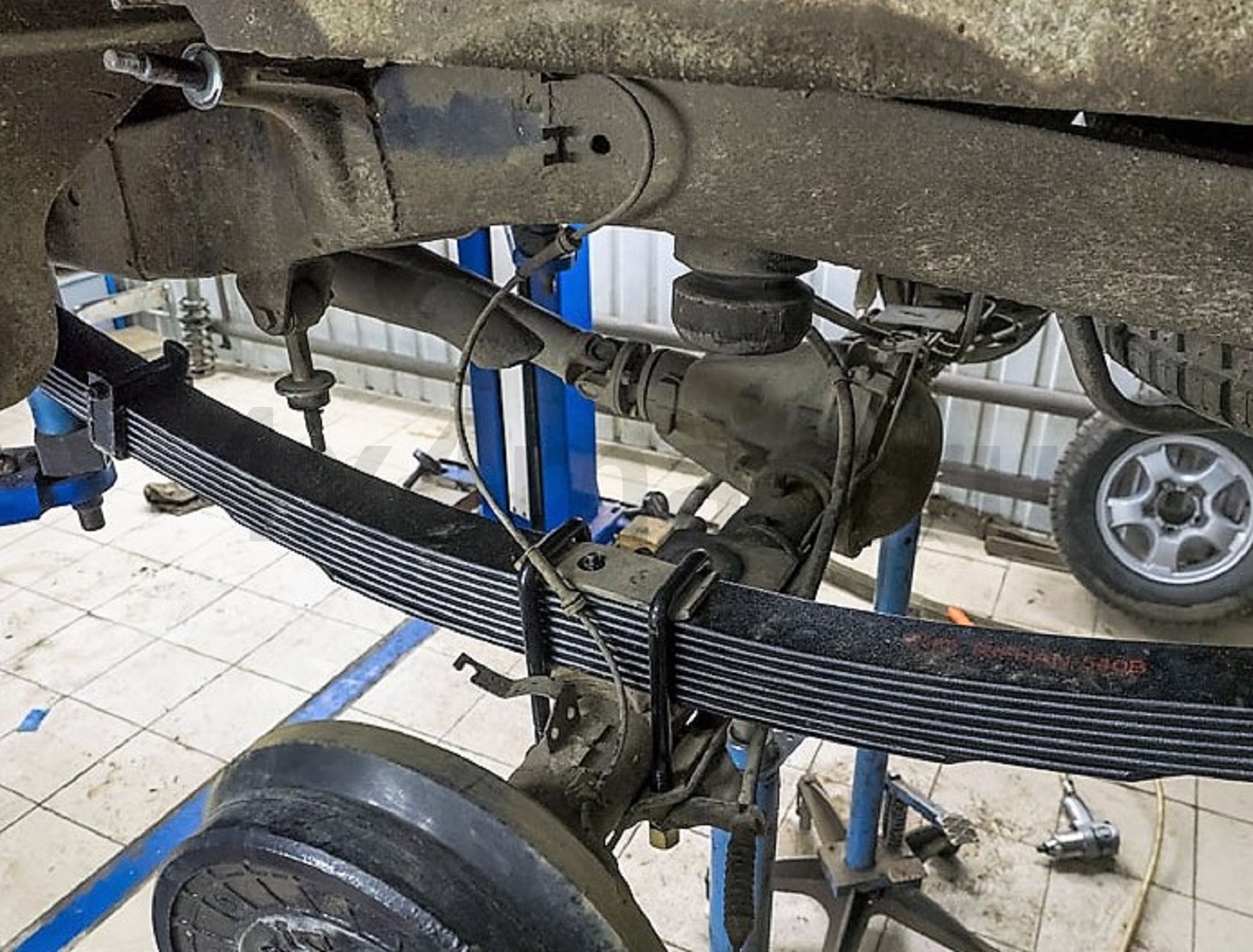

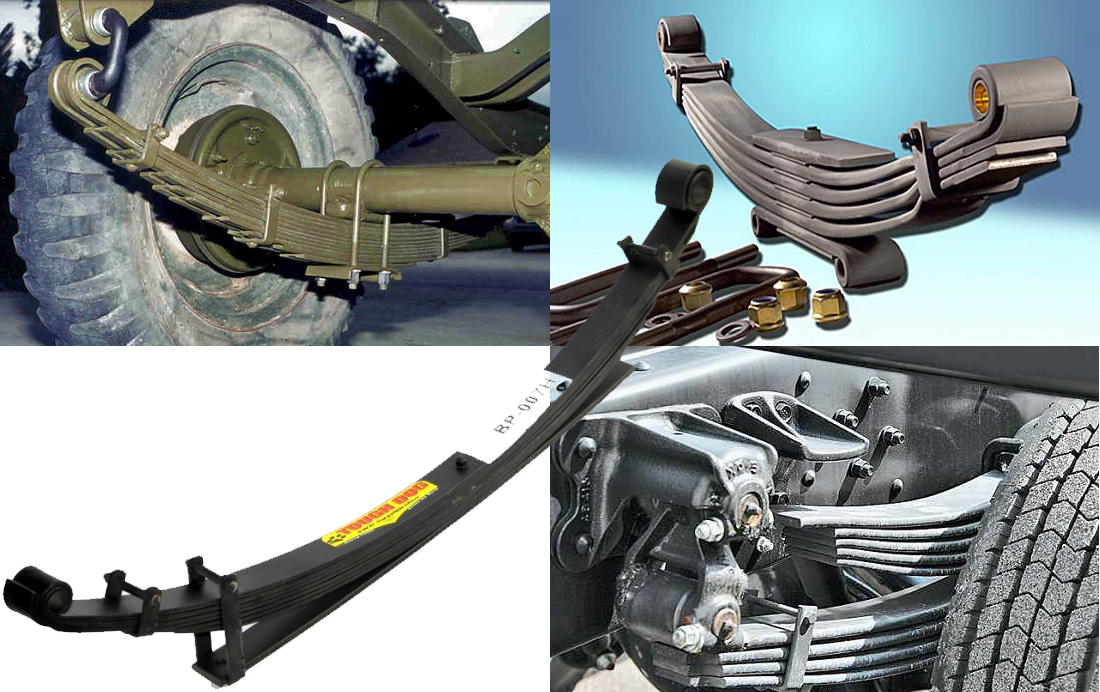

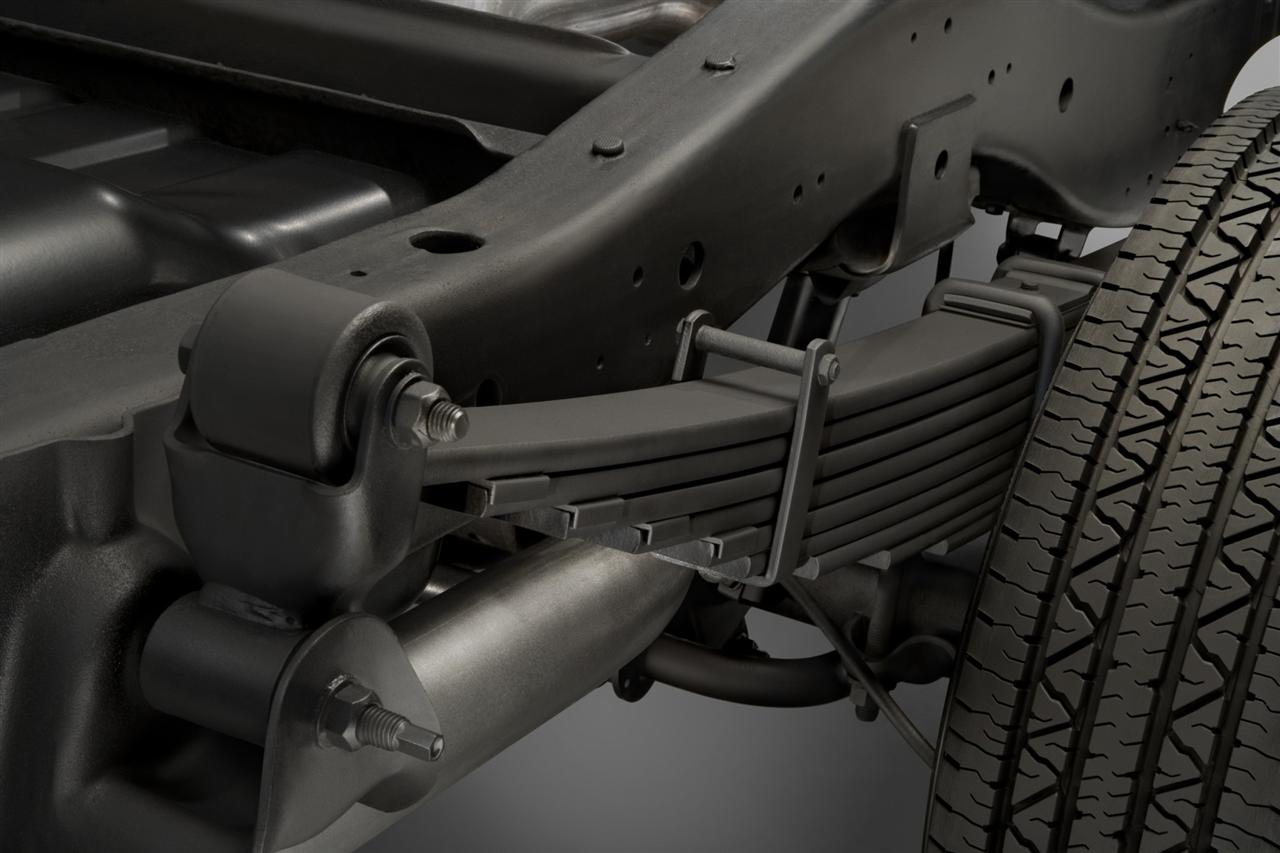

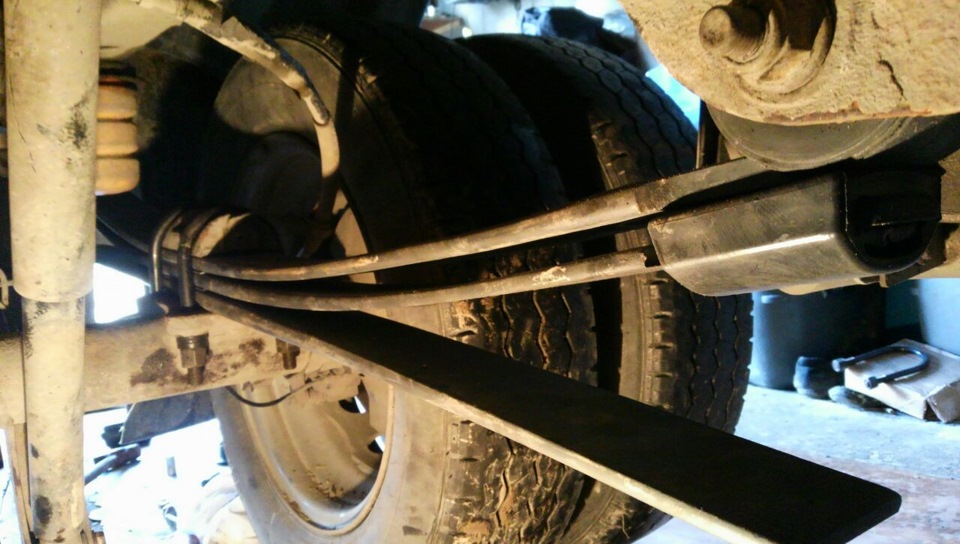

Задняя рессора на Газели – важный элемент механизма автомобиля, который со временем может сломаться или износиться. Как понять, что это случилось? Если Вы заметили осадку детали, трещины или поломки листа подвески, а также слышите характерный шум в области расположения задней рессоры, это является поводами для обращения в технический сервис.

Как правило, задняя рессора изнашивается с течением времени – все детали имеют свой срок службы. Причиной поломки также может послужить неаккуратная езда или плохие дороги.

Если Вы решили осуществить замену самостоятельно, запаситесь необходимыми инструментами.

Итак, инструкция выглядит следующим образом.

1. Прежде всего, Вам необходимо слегка ослабить затяжки, которыми стянуты гайки крепления стремянок. Нижнее крепление амортизатора снимите, используя ключ «на 19».

2

Осторожно снимите шайбу Газели. Нижняя часть элемента также снимается

3. Рессора разгружается: используя опору под раму, приподнимите заднюю часть Газели.

4. Гайка пальца, при помощи которой закреплен передний конец рессора к кронштейну, снимается. Палец выбивается таким образом, чтобы гайка касалась кронштейна. Используйте мыло или тормозную жидкость для смачивания шарнира.

5. Гайка снимается, а палец выбивается молотком. Не забудьте извлечь шайбы – пружинные и упорную.

6. Аналогичным образом отворачивается гайка, которой закреплен задний конец рессоры. Палец также выбивается

При этом соблюдайте внимательность и осторожность: на данном этапе легко повредить резьбу

7. Задняя часть Газели поднимается за раму. В это время концы рессоры выходят из серьги и кронштейна.

8. Снимите гайки, которые закреплены стремянки рессор

Осторожно демонтируйте их

9. Накладка снимается, после чего демонтируется рессора.

10. Шарниры снимаются из проушин элемента. При необходимости шарниры заменяются на новые.

Мы рады предложить Вам помощь в подборке деталей и инструментов для Вашего автомобиля. У нас – широкий выбор комплектующих по привлекательным ценам, которые помогут продлить жизнь Вашего транспортного средства. Обращайтесь к нам, и специалисты «Альфа Авто» окажут всю необходимую консультацию по выбору.

Какие тяги входят в состав задней подвески?

Мост Шеви Нивы удерживается при помощи пяти деталей. Для предотвращения продольного и поперечного смещения используются четыре продольные (по две: передние и задние) и одна поперечная штанга. На концах изделий имеются проушины, в которые вставлены сайлентблоки для предотвращения стука в подвеске. Один конец штанги крепится к мосту, второй — к кузову автомобиля.

Детали имеют одинаковый диаметр и отличаются только длиной. Самая длинная — поперечная тяга. Длина элементов обеспечивает вертикальную подвижность заднего моста. Благодаря этому сайлентблоки не перекручиваются, даже если подвеска смещается на длину полного хода амортизатора.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
