Эксплуатация и обслуживание двигателя змз-406 на автомобилях газель: разбираемся во всех нюансах

Тормозная система

Для серии ГАЗ 2705 используется классическая двухконтурная независимая тормозная система диагонального действия. Тормозная система имеет вакуумный и гидравлический усилитель. Спереди устанавливаются дисковые невентилируемые тормозные элементы, сзади – барабанные саморегулирующиеся механизмы. При резком торможении система работает с высокой эффективностью, сильного нагрева не происходит, что обеспечивается использованием комбинированных тормозных механизмов. Подобная схема также выделяется повышенным ресурсом работы. Стояночный тормоз тросового типа выполнен в формате кулачкового эксцентрика, воздействующего на задние колеса.

Ходовая

На машину установлена задняя подвеска с отличными характеристиками, которые достигаются применением амортизаторов с оригинальной схемой крепления и современным подрессорником. Она даже при полной загрузке автомобиля дает высокую устойчивость на дороге. Быстрое реагирование в дорожных ситуациях осуществляется с помощью реечного рулевого механизма (в нем встроен гидроусилитель дающий лучшую управляемость). Для плавности движения незагруженного автомобиля применяется независимая передняя подвеска. Сконструирована в расчете на огромные перегрузки. Для хорошей управляемости автомобиля на поворотах применяются стабилизаторы поперечной устойчивости.

Обслуживание и недостатки

ГАЗ 2705 позиционируется как доступный и простой автомобиль. Обслуживание и ремонт машины не вызовут затруднений. Унификация большинства элементов с другими моделями Горьковского автозавода позволяет не задумываться о поиске деталей (они продаются практически в любом магазине запчастей). Опытные водители смогут выполнить даже сложные ремонтные работы самостоятельно.

Основное условие длительного ресурса эксплуатации – соблюдение рекомендаций изготовителя. Однако даже в этом случае проблемы с ГАЗ 2705 могут возникнуть довольно быстро. Несмотря на качественное лакокрасочное покрытие и специальную защиту, на кузове автомобиля достаточно быстро появляются следы коррозии. Заявленный срок в 10-15 лет без ржавчины выдерживают единицы. Определенные проблемы возникают и с ходовой частью, которой хватает на несколько сезонов. Основные претензии потребителей обычно связаны со сборкой, которая не отличается высоким качеством.

Технические характеристики автомобиля

Основные технические характеристики ГАЗ-2705

При скоростном режиме 60 км/час показатель потребления горючего автомобиля на 100 км будет таким:

Тип двигателя	Параметры	Расход топлива(в литрах)
Количество цилиндров	Используемоетопливо	Рабочий объем(в литрах)	Мощность(л. с.)
«ЗМЗ-4063.10»	4, рядный, с 2 клапанами	Бензин АИ-92	2,3	110	10,5
«ЗМЗ-40522»	4, рядный, с 4 клапанами	Бензин АИ-92	2,5	140,5	9,5
«ГАЗ-560»	4, рядный, с 2 клапанами	Дизельное	2,13	95	8,5
«ГАЗ-5601»	4, рядный, с 2 клапанами	Дизельное	2,13	110	8,0
«ГАЗ-5602»	4, рядный, с 2 клапанами	Дизельное	2,13	95	8,0
«УМЗ-4215.10»	4, рядный, с 2 клапанами	Бензин АИ-92	2,89	96	11,0
«УМЗ-4215.10-10»	4, рядный, с 2 клапанами	Бензин АИ-76	2,89	89	11,0
«УМЗ-4216»	4, рядный, с 2 клапанами	Бензин АИ-92	2,89	123	11,0

ГАЗ 2705 | Устройство автомобиля

1.0 Устройство автомобиля

Общие сведения об автомобиле
Паспортные данные
Ключи автомобиля
Панель приборов и органы управления
Отопление и вентиляция салона
Двери
Сиденья
  Регулировка положения передних сидений
  Складывание заднего сиденья
Зеркала заднего вида
Освещение салона
Противосолнечные козырьки
Капот

…

1.2 Паспортные данные

1.5 Отопление и вентиляция салона

Наружный воздух поступает в салон автомобиля при открытых раздвижных стеклах боковых дверей и через сопла отопителя при открытом лючке вентиляции салона.
Для обогрева салона откройте лючок вентиляции, кран 16 отопителя, крышку 17 и заслонки 18 для направления потоков воздуха.
При движении автомобиля с небольшой скоростью можно увеличить количество поступающего воздуха, включив вентилятор отопите…

1.7. Сиденья

(Категория). Список материалов смотрите внутри…

Общие сведения

История серии ГАЗ 2705 неотделима от истории всего семейства автомобилей ГАЗель. Летом 1994 году сотрудники Горьковского автозавода запустили производство первых ГАЗелей. Почти одновременно с этим начался выпуск фургона ГАЗ 2705. Сам проект в короткие сроки получил масштабные формы. Производство фургонов открылось сразу в нескольких странах. Причиной этого был огромный спрос на компактные, экономичные и очень дешевые перевозчики, предназначавшиеся для среднего и малого бизнеса.

На дорогах первые автомобили ГАЗ 2705 появились в начале 1995 года. Почти сразу им удалось стать неоспоримыми лидерами своего сегмента. Машина получила цельнометаллический кузов и обтекаемый передок, полюбившийся многим. Четыре двери (задняя 2-створчатая распашная с углом открывания в 180 градусов, сдвижная по правому борту и 2 передние) позволяли легко забираться внутрь. Грузовой отсек стеклами не оснащался. Фургоны отличались простотой в обслуживании, множеством доступных модификаций, неприхотливостью и значительной ремонтопригодностью. Сверхнадежными первые версии ГАЗ 2705 назвать было нельзя, но малая стоимость заставляли многих делать выбор именно в пользу этой модели. Экстерьер фургона получился довольно скромным. Для него были характерны немалая радиаторная решетка, неудобные зеркала, оставлявшие большие «мертвые» зоны, и простая прямоугольная оптика.

Позднее Горьковской автозавод начал производство грузопассажирских вариаций ГАЗ 2705 («комби»), что окончательно вывело модель в лидеры своего класса по объемам реализации. Новая модификация несколько отличалась от фургона. Она получила дополнительные смотровые окна сбоку. Их установили у второго ряда кресел. Конструктивно модели были идентичными.

Со временем ГАЗ 2705 пережил несколько изменений. Разработчики слегка подкорректировали внешность модели, которая обзавелась увеличенными боковыми зеркалами с интегрированными повторителями поворотников (специалисты в этом случае учли проблемы, возникающие у водителей из-за плохой обзорности), более интересной каплевидной оптикой, модернизированным пластиковым бампером и переделанной радиаторной решеткой увеличенного размера. Именно эта модификация в настоящее время выпускается на заводе.

В 1996 году малыми сериями осуществляется производство фургона ГАЗ 27057, отличающегося повышенной проходимостью. С 2002 года ограниченными партиями выпускаются версии ГАЗ 27057-90 и ГАЗ 2705-90, укомплектованные надставной пластиковой крышей, за счет которой высота грузового отсека увеличивается до 1850 мм, полезный объем – до 11 кубометров. На основе базовой версии ГАЗ 2705 разработано множество специализированных машин для многообразных целей(инкассаторские бронеавтомобили, машины «Скорой помощи», автолаборатории и другие модификации).

ГАЗ 2705 ориентирован на некрупные коммерческие организации. Фургон имеет немалую грузоподъемность, что позволяет работать на нем в центральных районах города. Если необходимо перевозить одновременно немалую группу пассажиров и партию груза, то оптимальным вариантом будет ГАЗ 2705 «комби». Его грузоподъемность меньше, чем у фургона, но 2-рядная кабина оператора позволяет перевозить 6 человек (обычный вариант – 3 человека). Металлический отсек хорошо защищает груз от загрязнений, пыли и негативных климатических условий. Модель адаптирована под тяжелые российские условия, что является дополнительным преимуществом.

МОДИФИКАЦИИ

Серия ГАЗ 2705 достаточно обширная и включает более десятка различных модификаций. Причем некоторые версии имеют одинаковые индексы, но отличаются типом устанавливаемого оборудования.

Основные модификации серии:

• ГАЗ 2705-216 – базовый фургон с мотором УМЗ-4216, гидроусилителем руля и кабиной на 2 человек;
• ГАЗ 2705-404 – фургон с агрегатом ЗМЗ-40524;
• ГАЗ 2705-408 – аналог ГАЗ 2705-404, дополненный гидроусилителем руля;
• ГАЗ 2705-768 – фургон с двигателем Chrysler 2.4 L-DOHC, гидроусилителем руля и кабиной, рассчитанной на 2 человек;
• ГАЗ 2705-531 – версия с дизельным мотором ГАЗ-5602 и гидроусилителем руля (вместимость – 2 человека);
• ГАЗ 2705-406 – комби с мотором ЗМЗ-40524 и 6-местной кабиной;
• ГАЗ 2705-410 – комби-версия, имеющая схожую с моделью ГАЗ 2705-406, но отличающаяся наличием гидроусилителя руля;
• ГАЗ 2705-748 – комби с гидроусилетелем руля и мотором Chrysler 2.4 L-DOHC (6 человек);
• ГАЗ 2705-541 – дизельная комби-версия с гидравлическим усилителем, двигателем ГАЗ-5602 и вместимостью 6 человек;
• ГАЗ 27057-408 – полноприводный фургон с гидроусилителем и мотором ЗМЗ-40524 (2 человека);
• ГАЗ 27057-531 – полноприводный фургон с дизелем ГАЗ-5602, гидроусилителем руля и 3-местной кабиной;
• ГАЗ 27057-410 – полноприводная комби-версия с гидроусилитилем руля, агрегатом ЗМЗ-40524 и кабиной на 6 человек;
• ГАЗ 27057-541 – комби с полным приводом, дизелем ГАЗ-5602 и гидравлическим усилителем руля (6 человек).

Грузопассажирская модификация серии имеет дополнительные сиденья для 4 пассажиров и сплошную перегородку для разделения кабины и грузового отсека.

С 2002 года Горьковский автозавод выпускает модели ГАЗ 2705-90 и ГАЗ 27057-90, отличающиеся надставной крышей из пластика, за счет которой полезный объем увеличивается до 11 куб.м, высота грузового отсека – до 1,85 м.

Также на базе ГАЗ 2705 производится множество специализированных автомобилей (автолаборатории, машины «Скорой помощи», инкассаторские машины и другие модели).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные размеры (стандартное исполнение):

• длина – 5475 мм;
• ширина – 2075 мм;
• высота – 2285 мм;
• колесная база – 2900 мм;
• дорожный просвет – 170 мм;
• передняя колея – 1700 мм;
• задняя колея – 1560 мм;
• минимальный радиус поворота – 5500 мм.

В базовой версии автомобиль имеет снаряженную массу 2150 кг, в полноприводном исполнении – 2315 кг. Для дизельных версий аналогичные показатели составляют 2270 и 2435 кг соответственно. Полная масса не зависит от исполнения и составляет 3500 кг. Грузоподъемность стандартного фургона – до 1500 кг, комби-версии – до 1000 кг. Автомобиль оснащается задней распашной дверью с 2 створками и боковой сдвижной дверью. Вместимость грузового салона – 6 куб.м.

Показатели динамики ГАЗ 2705:

• максимальная скорость – 115 км/час;
• время разгона до 60 км/час – 14 сек;
• время разгона до 100 км/час – 40 сек.

Расход топлива зависит от типа устанавливаемого двигателя и составляет 8-8,5 л/100 км для дизельных агрегатов, 9,5-11 л/100 км для бензиновых моторов (при скорости 60 км/час). Топливный бак вмещает до 70 л горючего.

Максимальный преодолеваемый подъем при полной загрузке равняется 26%.

Устройство двигателя ГАЗ-2705

Несмотря на то, что модификации автомобиля ГАЗ-2705 оснащают разными силовыми установками, стандартная грузовая модель комплектуется бензиновым двигателем «ЗМЗ-406» производства Заволжского моторного завода. Это рядный четырехцилиндровый агрегат, с жидкостным охлаждением и комплексной микропроцессорной системой управления, которая позволяет регулировать впрыск топлива и зажигание.

Двигатель ЗМЗ-406

В верхней его части находятся два распределительных вала с установкой по четыре клапана на цилиндр. Устройство отличается максимальной мощностью: 145 лошадиных сил, способствующих снижению расхода топлива и уменьшению токсичности отработавших газов.

Для повышения эксплуатационных свойств двигателя используются:

• Инжекторный впрыск топлива электромагнитными форсунками вместо карбюраторного питания.
• Повышенная степень сжатия из-за центрального положения свечи в камере сгорания: 9,3 вместо 8,2, как в других моделях.
• Высокие обороты коленчатого вала.
• Применение гидротолкателей, избавляющих от регулировки зазоров.
• Использование полнопоточного масляного фильтра с дополнительной фильтрацией.

Коленвал ГАЗ-2705

Обладая большим ресурсом, двигатель «ЗМЗ-406» не нуждается в сложных профилактических мероприятиях.

Стоимость

Цена новой модели ГАЗ 2705 варьируется в зависимости от выбранной модификации. Ценник на базовую модель (фургон с двигателем УМЗ) стартует от 514000 рублей. Аналогичная модель с битопливным двигателем (бензин и газ пропан) обойдется в 539000 рублей. Стоимость топовых модификаций (комби с дизелем Cummins) стартует от 743000 рублей.

На российском рынке предлагается огромное количество б/у автомобилей ГАЗ 2705. Здесь можно выбрать неплохой вариант по приемлемой цене. Эксперты не рекомендуют покупать данные автомобили старше 2005 года, поскольку их состояние обычно неудовлетворительное. Модели 2007-2008 года обойдутся в 140000-210000 рублей, 2011-2012 года – в 250000-330000 рублей, 2015-2016 года – в 410000-520000 рублей.

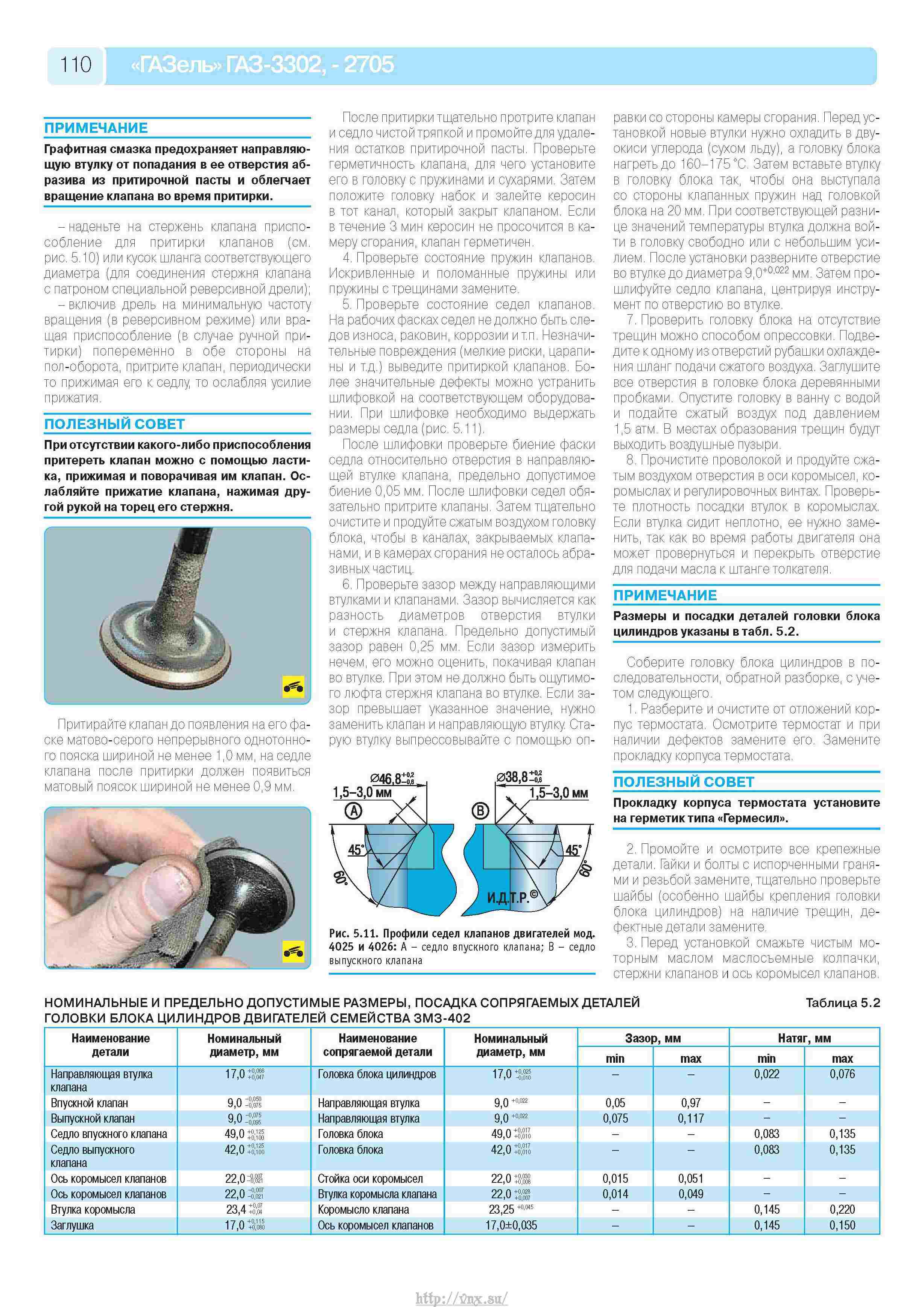

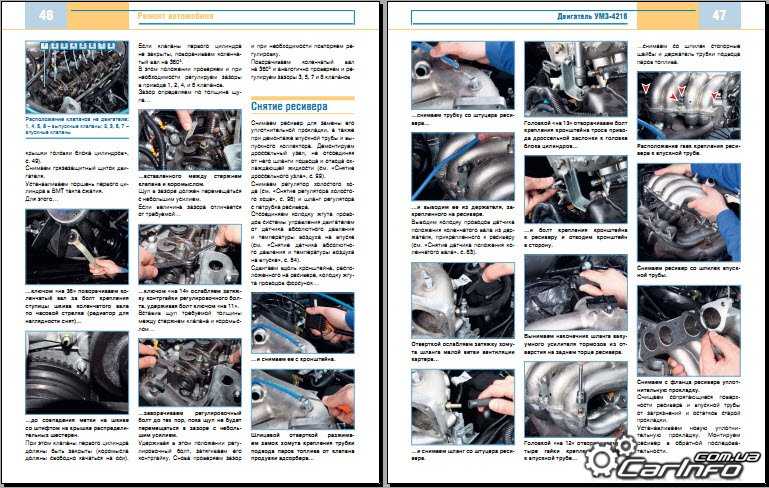

Руководство по ремонту Газель ГАЗ 2705

1. Руководства по ремонту
2. Руководство по ремонту ГАЗ 2705 (Газель) 1995+ г.в.

Общая информация об автомобиле.

Автофургоны семейства «ГАЗель» отличает современный дизайн, высокие ходовые качества, отличная маневренность, большой объем грузового отсека, комфортабельная кабина. Цельнометаллический кузов обеспечивает надежную сохранность груза. Долговечность кузова достигается применением современного оборудования для его сварки и окраски. Рамная конструкция придает машине дополнительную прочность и надежность.

Фургон ГАЗ-2705, как и грузовая «ГАЗель», — родоначальник обширного семейства, куда входят грузопассажирские и полноприводные модификации. Автомобиль со всеми ведущими колесами ГАЗ-27057, который рассчитан на езду по плохим дорогам и бездорожью, наверняка вызовет интерес у селян и жителей малых городов.

Для любого фургона предлагается две модели бензиновых двигателей мощностью до 110 лошадиных сил. К тому же, каждый двигатель имеет модификации, рассчитанные на низкооктановый бензин. Создав семейство цельнометаллических фургонов «ГАЗель», ГАЗ значительно расширил гамму моделей. Принцип — дать покупателю возможность выбора наиболее подходящей ему модификации — соблюдается неукоснительно.

ГАЗ-2705 «ГАЗель» является классическим цельнометаллическим фургоном, который широко применятся многими компаниями для перевозки товаров, оборудования и других грузов. Большой объем фургона (9 куб. метров) позволяет также разместить в нем небольшую передвижную лабораторию или мастерскую.

Фургон ГАЗ-2705 имеет рамную конструкцию, которая придает ему большую прочность. В кабине могут разместиться три человека, при этом им обеспечен достаточно высокий уровень комфорта.

Но главные качества ГАЗ-2705 – это, конечно, надежность и ремонтопригодность при сравнительно невысокой цене. Именно поэтому эти автомобили успешно используются во многих городах России более десяти лет.

Там, где важна высокая проходимость, имеет смысл использовать полноприводную модификацию ГАЗ-2705 несмотря на то, что она имеет несколько меньшую грузоподъемность – 1130 кг вместо 1350 в базовой модели.

↓ Комментарии ↓

1. Введение 1.0 Введение

2. Паспортные данные автомобиля 2.0 Паспортные данные автомобиля 2.1 Идентификационный номер ТС (VIN)

3. Технические данные и характеристики автомобилей 3.0 Технические данные и характеристики автомобилей

4. Органы управления и приборы 4.0 Органы управления и приборы

5. Двигатель 5.0 Двигатель 5.1. Двигатели ЗМЗ-4025, -4026 5.2. Двигатели УМЗ-4215С*, УМЗ-42150* 5.3. Двигатели ЗМЗ-4061, ЗМЗ-4063

6. Трансмиссия 6.0 Трансмиссия 6.1. Сцепление 6.2. Коробка передач 6.3. Карданная передача 6.4. Задний мост

7. Ходовая часть 7.0 Ходовая часть 7.1. Подвеска 7.2. Колеса и шины 7.3. Ступицы задних колес 7.4. Ступицы передних колес 7.5. Балка передней подвески и рулевые тяги

8. Рулевое управление 8.0 Рулевое управление 8.1 Возможные неисправности рулевого управления и способы их устранения 8.2 Техническое обслуживание рулевого управления 8.3. Регулировка рулевого управления 8.4. Ремонт рулевого управления

9. Тормозная система 9.0 Тормозная система 9.1 Возможные неисправности тормозных систем и способы их устранения 9.2 Рабочая тормозная система 9.3 Запасная тормозная система 9.4. Вакуумный усилитель 9.5 Главный тормозной цилиндр 9.6 Регулятор давления 9.7 Тормозные механизмы передних колес 9.8 Тормозные механизмы задних колес 9.9 Стояночная тормозная система 9.10. Техническое обслуживание и ремонт тормозных систем

10. Электрооборудование 10.0 Электрооборудование 10.1. Электрооборудование автомобилей с двигателями ЗМЗ-4025, ЗМЗ-4026 10.2 Электрооборудование автомобилей с двигателями 4215С, 42150 10.3. Электрооборудование автомобилей с двигателями ЗМЗ-4061, ЗМЗ-4063

11. Кузов автомобиля 11.0 Кузов автомобиля 11.1 Особенности технического обслуживания кузова 11.2 Ремонт кузова 11.3. Замена кузова 11.4. Двери 11.5. Отопление и вентиляция кузова

12. Техническое обслуживание 12.0 Техническое обслуживание 12.1 Ежедневное техническое обслуживание (ЕО) 12.2 Периодичность ТО-1 и ТО-2 в зависимости от условий эксплуатации 12.3 Периодическое техническое обслуживание* (ТО-1, ТО-2, СО) 12.4 Смазка автомобиля

13. Приложения 13.0 Приложения 13.1 Приложение 1. Заправочные объемы 13.2 Приложение 2. Лампы, применяемые на автомобиле 13.3 Приложение 3. Подшипники качения, применяемые на автомобиле 13.4 Приложение 4. Манжеты и уплотнители, применяемые на автомобиле 13.5 Приложение 5. Моменты затяжки 13.6 Приложение 6. Эксплуатационные материалы 13.7 Приложение 7. Перечень изделий, содержащих драгоценные металлы 13.8 Cхема 1. 13.9 Схема 2.

7. Нормы периодичности ТО-1 и ТО-2 по маркам автомобилей

Периодичность ТО-1 и ТО-2, установленная второй частью Положения о ТО и ремонте заводами-изготовителями для конкретных марок автомобилей, прицепов и полуприцепов для первой категории эксплуатации и умеренного климатического района, приведена в таблице 1.

Таблица 1.

Автотранспортные средства	Периодичность ТО, км
ТО-1	ТО-2
ВАЗ-2110	5000	20000
ГАЗ-3110, 3102	5000	20000
УАЗ-31512	4000	16000
ГАЗ-3302, 2705, 2752	10000	20000
УАЗ-3741, 3962, 3303, 3909	4000	16000
УАЗ-2206	4000	16000
ГАЗ-32213	10000	20000
ЛАЗ-4207	5000	20000
ЛИАЗ-5256	5000	20000
ГАЗ-3307,3309	5000	20000
ГАЗ-66-11	5000	20000
ЗИЛ-5301	4000	16000
ЗИЛ-431410,433100	4000	16000
Урал-4320, 5557	4000	16000
КАМАЗ-5320, 53212, 55102, 5410, 54112	4000	12000
КРАЗ-6510	4000	16000
ЗИЛ-131 Н	4000	16000
МАЗ-5551	5000	20000
МАЗ-53371, 533360	8000	24000
МАЗ-5432, 6422	5000	20000
МАЗ-54322, 54323	8000	24000
МАЗ-64227, 64229	8000	24000
ГКБ-8350 (прицеп для КАМАЗ-5320)	4000	12000
ГКБ-8352 (прицеп для КАМАЗ-53212)	4000	12000
ОДАЗ-9370 (полуприцеп к КАМАЗ-5410)	4000	12000
ГКБ-9385 (полуприцеп к КАМАЗ-54112)	4000	12000

1. Для автомобилей КАМАЗ корректировка периодичностей ТО-1 и ТО-2 производится только в зависимости от категории условий эксплуатации.Примечания:

2. Периодичности ТО-1 и ТО-2 для полуприцепов МАЗ-9397 и МАЗ-9398 соответствуют периодичностям ТО-1 и ТО-2 седельных тягачей, с которыми они работают.

Периодичность ТО-1 и ТО-2 в км для автотранспортных средств, не вошедших в таблицу 2 (более ранних выпусков), регламентируются Положением о ТО и ремонте (1 часть) и приведена в таблице 2.

• Сигнализация cenmax 900 инструкция



• Форд транзит 2005 мигает спираль



• Норма расхода топлива газ 3309



• Geely скрипы в салоне



• Шланг подачи топлива лансер 9

Двигатели и трансмиссия

За обширный период серийного выпуска автомобили ГА3-2705 комплектовались моторами марок 3М3, УМ3, ГА3, Chrysler, Cummins. На сегодняшний день семейство оснащается силовыми агрегатами Cummins и УМ3.

Бензиновые

Изначально моторами ГА3-2705 были двигатели 3аволжского моторного (карбюраторные); 3М3-405 и ЗМЗ-406 (инжекторные). Вплоть до 2009 года они были основными для всех «ГА3елей» и «Соболей». 30 января 2009 года было объявлено, что Горьковский автозавод отказывается от закупок двигателей 3М3 в пользу ульяновских УМ3-4216, разработанных на базе прототипа УМ3-421 – более современных, и цена которых была, на тот момент, ниже на 40 %, чем «МЗ-405.

• 3M3-4025.10 и 3M3-4026.10 – четырёхцилиндровые рядные карбюраторные двигатели с верхним расположениям клапанов. Рабочий объём цилиндров – 2,46 л. Мощность – 100 л.с. Максимальный крутящий момент – 182 Н.м.
• 3М3-40522 – 4-х цилиндровый рядный инжекторный 16-ти клапанный силовой агрегат. Рабочий объём – 2,46 л, мощность – 142,5 л.с. Максимальный крутящий момент – 214 Н.м.
• 3М3-40524 – рядный четырёхцилиндровый двигатель, рабочего объёма 2,46 литра. Мощность –133 л.с., максимальный крутящий момент – 214 Н.м.
• 3М3-406З.10 – 4-х цилиндровый мотор с рядным расположением цилиндров. Рабочий объем – 2,28 л, номинальная мощность – 98 л.с. Максимальный крутящий момент – 191 Н.м.

Двигатели Ульяновского моторного завода на ГА3-2705 были представлены карбюраторным УМ3-4215 и инжекторным УМ3-4216.

• УМ3-4215 – четырёхцилиндровый рядный двигатель. Рабочий объём – 2,89 л. Мощность – 110 л.с. Максимальный крутящий момент – 196 Н.м.
• УМ3-4216 – рядный четырёхцилиндровый силовой агрегат рабочим объёмом 2,89 литра и новой системой распределенного впрыска топлива. Развивает до 123-х л.с. мощности, а максимальный крутящий момент составляет 235 Н.м.
• УМ3-А274Evotech, который сейчас устанавливается на автомобили ГА3-270», не является откровением для отечественных автосервисов. Это знакомый УМ3-4216, модернизированный, в сотрудничестве с южнокорейской .Внешних отличий – минимум, только пластмассовая крышка ГБЦ и ресивер. Мощность и крутящий момент не изменились, однако пик крутящего момента теперь приходится на более низкие обороты, 2350 вместо 2500. Это означает, что двигатель «более грузовой», он быстрее выдаёт максимум тяги. Сравнение с прежними двигателями 3М3 ещё более убедительные: они достигали максимального крутящего момента только при 3900 об/мин – показатель, характерный для легкового, а не грузового автомобиля. Рабочий объём УМ3-А274Evotech 2,69 л против 2,89 у УМ3-4216. Расход топлива – на 10% ниже; заявленный ресурс двигателя составляет 400 тыс. км (гарантия – 3 года или 150 тыс. км).
• Chrysler 2.4L-DOHC – рядный четырёхцилиндровый 2,43 литровый мотор, 16-ти клапанный, с распределённым впрыском топливной смеси. Производит до 150 л.с. мощности и до 224 Н.м крутящего момента.

Дизельные

Попытка оснастить ГА3-2705 дизельными двигателями собственного производства окончилась неудачей. Моторы ГА3-560 в нескольких модификациях (лицензионные австрийские Steyr M14, ни до, ни после этого не устанавливаемые ни на один серийный автомобиль в мире) показали себя ненадёжными в эксплуатации, сложными и дорогими в ремонте/обслуживании. До наших дней «не дожила» ни одна «ГА3ель» с дизелем ГА3-5601, или ГА3-5602, ГА3-5603 и т.п. Рабочий объём этих моторов был 2,134 л; мощность – 110 л.с., максимальный крутящий момент – 250 Н.м.

Хорошо себя зарекомендовал и стал основным дизелем для «ГА3елей» двигатель Cummins 2.8s4. Это четырёхцилиндровый рядный дизельный мотор с турбонаддувом. Его рабочий объём – 2,8 л, мощность – 120 л.с., максимальный крутящий момент – 297 Н.м. Эти дизели и в настоящее время устанавливаются на ГА3-2705 («ГА3ель Бизнес»).

Дизель Cummins 2.8s4.

Все моторы для цельнометаллических фургонов ГА3-2705 агрегатируются с синхронизированной механической 5-ступенчатой коробкой переключения передач, имеющей передаточное число главной передачи 5,125. С двигателем эта коробка связана фрикционным однодисковым сухим сцеплением с гидравлическим приводом.

Ремонт ГАЗ 2705 (Газель) : Приложение 1. Заправочные объемы

1. Руководства по ремонту
2. Руководство по ремонту ГАЗ 2705 (Газель) 1995+ г.в.
3. Приложение 1. Заправочные объемы

Топливный бак, л…..64 (60*)

Система охлаждения двигателя, л:

— с одним отопителем…..9,7

— с дополнительным отопителем (для автобусов и автофургонов с двумя рядами сидений)…..11,5

Система смазки двигателя, л:

— двители ЗМЗ-4025, 4026, 4061, 4063…..6,0

— двигатели УМЗ-4215…..6,0

Картер коробки передач, л

Картер заднего моста, л…..3,0

Картер рулевого механизма, л…..0,55—0,6

Амортизаторы (каждый), л…..0,265

Система гидравлического привода тормозов, л…..0,52

Система гидравлического привода выключения сцепления, л…..0,2

Количество смазки в 2 ступицах передних колес, г…..270

Количество смазки в 2 ступицах задних колес, г…..66

Бачок омывателя ветрового стекла, л…..1,5

** Для пластмассового топливного бака.

↓ Комментарии ↓

1. Введение 1.0 Введение

2. Паспортные данные автомобиля 2.0 Паспортные данные автомобиля 2.1 Идентификационный номер ТС (VIN)

3. Технические данные и характеристики автомобилей 3.0 Технические данные и характеристики автомобилей

4. Органы управления и приборы 4.0 Органы управления и приборы

5. Двигатель 5.0 Двигатель 5.1. Двигатели ЗМЗ-4025, -4026 5.2. Двигатели УМЗ-4215С*, УМЗ-42150* 5.3. Двигатели ЗМЗ-4061, ЗМЗ-4063

6. Трансмиссия 6.0 Трансмиссия 6.1. Сцепление 6.2. Коробка передач 6.3. Карданная передача 6.4. Задний мост

7. Ходовая часть 7.0 Ходовая часть 7.1. Подвеска 7.2. Колеса и шины 7.3. Ступицы задних колес 7.4. Ступицы передних колес 7.5. Балка передней подвески и рулевые тяги

8. Рулевое управление 8.0 Рулевое управление 8.1 Возможные неисправности рулевого управления и способы их устранения 8.2 Техническое обслуживание рулевого управления 8.3. Регулировка рулевого управления 8.4. Ремонт рулевого управления

9. Тормозная система 9.0 Тормозная система 9.1 Возможные неисправности тормозных систем и способы их устранения 9.2 Рабочая тормозная система 9.3 Запасная тормозная система 9.4. Вакуумный усилитель 9.5 Главный тормозной цилиндр 9.6 Регулятор давления 9.7 Тормозные механизмы передних колес 9.8 Тормозные механизмы задних колес 9.9 Стояночная тормозная система 9.10. Техническое обслуживание и ремонт тормозных систем

10. Электрооборудование 10.0 Электрооборудование 10.1. Электрооборудование автомобилей с двигателями ЗМЗ-4025, ЗМЗ-4026 10.2 Электрооборудование автомобилей с двигателями 4215С, 42150 10.3. Электрооборудование автомобилей с двигателями ЗМЗ-4061, ЗМЗ-4063

11. Кузов автомобиля 11.0 Кузов автомобиля 11.1 Особенности технического обслуживания кузова 11.2 Ремонт кузова 11.3. Замена кузова 11.4. Двери 11.5. Отопление и вентиляция кузова

12. Техническое обслуживание 12.0 Техническое обслуживание 12.1 Ежедневное техническое обслуживание (ЕО) 12.2 Периодичность ТО-1 и ТО-2 в зависимости от условий эксплуатации 12.3 Периодическое техническое обслуживание* (ТО-1, ТО-2, СО) 12.4 Смазка автомобиля

13. Приложения 13.0 Приложения 13.1 Приложение 1. Заправочные объемы 13.2 Приложение 2. Лампы, применяемые на автомобиле 13.3 Приложение 3. Подшипники качения, применяемые на автомобиле 13.4 Приложение 4. Манжеты и уплотнители, применяемые на автомобиле 13.5 Приложение 5. Моменты затяжки 13.6 Приложение 6. Эксплуатационные материалы 13.7 Приложение 7. Перечень изделий, содержащих драгоценные металлы 13.8 Cхема 1. 13.9 Схема 2.

Руководство и инструкция по эксплуатации Газели

Имея при себе руководство по эксплуатации Газель, даже не самому опытному водителю будет легко справиться с любой ситуацией, а эксплуатация средства будет длительной и легкой. Проверенная временем, неприхотливая и недорогая машина имеет свои достоинства и недостатки. Поломки и выходы из строя также случаются. Ремонт грузовика Газель 3302 (самой популярной машины данного семейства) нетрудно проводить в полевых условиях, к тому же запчасти для машины стоят не очень дорого, и их можно купить во всех специализированных магазинах.

Поломки и недостатки машины

Среди самых распространенных проблем этой модели можно выделить следующие:

1. Длительная эксплуатация приводит к перегреванию двигателя. Причина: пробой прокладок головки цилиндров. Головка коробится, из-за этого ее нужно менять.
2. Зимой часто вытекает антифриз через патрубки системы охлаждения. Подтяжка и замена патрубков, как правило, к успеху не приводят.
3. Регулярно ломается диск сцепления и выжимной подшипник. Частый отказ сцепления — особенность грузовых автомобилей ГАЗ, действующих в тяжелых режимах.
4. Шум при активировании 4 передачи. Особенность первичного вала, у которого при переключении передач всегда слышен шум.
5. Мотор — наиболее уязвимое место Газели. Цепи ГРН нужно менять раз в 2-3 месяца.
6. Двигатель модели ЗМЗ 402 имеет проблемы с подачей масла, которое вытекает из заднего коренного сальника. Газель двигатель

Передняя и задняя подвески

Каждая подвеска состоит из рессор, гидравлических амортизаторов и моста. Основные способы крепления: гайки и стремянки, которые могут сдвигаться и ослабляться при определенных обстоятельствах. Руководство по ремонту и обслуживанию предусматривает регулярное затягивание этих деталей. В противном случае мост ослабевает, и вследствие этого ломается центральный болт, скрепляющий рессоры.

Задняя рессора Газели

Последний этап: автомобиль поднимают на достаточную высоту, чтобы рессора вышла из кронштейна передним краем, а задний вышел из серьги. Обратную установку нужно совершать по схожей системе. Руководство по ремонту содержит полное описание этого процесса. Короткий конец рессоры обращают вперед при полном выпрямлении.

1. Не подвергать автомобиль перегрузкам и соблюдать допустимый вес.
2. Соблюдать аккуратность в процессе вождения при перевозке грузов.
3. Надежно прикреплять тяжелый груз веревками и ремнями.

Тормозная система

Система торможения автомобиля ГАЗ 3302 состоит из следующих компонентов: колодок барабанного типа, тормозных цилиндров, вакуумного усилителя тормозного механизма и тормозных деталей, и шланг для подачи жидкости. Руководство по эксплуатации ГАЗ поможет сохранить целостность тормозной системы.

В течение первых 100 км пробега с новыми колодками возрастает тормозной путь автомобиля, поэтому необходимо соблюдать максимальную дистанцию.

Во время поломки нельзя нажимать на педаль тормоза при снятой или отведенной скобе. Все системы нельзя промывать бензином, ацетоном и прочими растворителями. Новые детали тормозной системы должны быть очищены от консервационной смазки. Инструкция по ремонту ГАЗ 3302 предполагает выявление причин неисправностей тормозной системы с их последующим устранением. Эти причины без труда может обнаружить опытный водитель во время эксплуатации.

Схема устройства тормозной системы Газели

У некоторых моделей может наблюдаться недостаточная эффективность торможения, из-за чего приходится с большим усилием вдавливать педаль тормоза. Руководство по ремонту объясняет это износом тормозных колодок или нарушением целостности вакуумного шланга. В этом случае нужно заменить поврежденные детали.

Одной из причин поломок считают шум в тормозных механизмах. Эта проблема возникает из-за разрушения пружины дискового тормоза или износа пальцев тормозов переднего колеса. Все вышеперечисленные детали необходимо поменять. Если механизмы системы туго растормаживаются, поршни в тормозной скобе заклинили.

Замена тормозных дисков на Газели

Коробка переключения передач

Стандартная пятиступенчатая коробка передач ГАЗ 3302 ничем не отличается от той, что устанавливается на Волгу. Отличия заключаются в количестве зубьев на валу и шестерне, а также количеством передаточных чисел. При острой необходимости можно установить коробку от Волги на Газель.

Схема устройства коробки передач Газели

Неполадка в синхронности при переключении. Руководство по ремонту объясняет эту проблему порчей кольца синхронизации. Единственный выход — заменить кольцо.
