Обзор карьерных самосвалов белаз 7558

Характеристики ходовой части

Для обеспечения плавности хода, устойчивости, долговечности узлов, скоростного режима и комфорта водителя на машине установлена пневмогидравлическая подвеска, имеющая встроенные гидравлические амортизаторы. Она зависима от переднего и заднего мостов.

На БелАЗе-7555 используется трансмиссия гидромеханического типа, включающая:

• гидротрансформатор;
• пятиступенчатую передачу гидромеханическую;
• микропроцессорную систему для защиты от перегрузок и управления механизмами;
• систему аварийного управления.

Ходовая часть БелАЗ-7555

 На карьерном самосвале установлен ведущий мост, имеющий:

• одноступенчатую коническую передачу;
• дифференциал;
• четыре сателлита;
• планетарные передачи колесного типа.

Установка карданных валов и муфты самосвала БелАЗ-7555

В комплектацию всех модификаций машины входит карданная передача, включающая:

• карданные валы открытого типа;
• игольчатые подшипники;
• защитное ограждение;
• упругую муфту.

Машина часто эксплуатируется в непростых условиях: на толстом снежном покрове, ледяной корке, размытых дождями дорогах и т. д. Для этого она оснащена колесами, имеющими пневматические бескамерные шины со специальным рисунком протектора, которые маркируются «24.00R35».

Рулевое управление

Система рулевого управления БелАЗ-75710 соответствует самым строгим стандартам ISO (5010):

• ее рабочий контур полностью независим от других механизмов, имеет приоритет над ними;
• все составные элементы, находящиеся под давлением, имеют 4-кратный запас прочности, что делает систему чрезвычайно надежной в эксплуатации;
• присутствуют системы электронного контроля, они выступают в качестве вспомогательных при работе на данной машине.

Таким образом, несмотря на массу и впечатляющие габаритные размеры, рулевое управление позволяет эксплуатировать БелАЗ-75710 с максимальным удобством.

Благодаря «умной» системе и электромеханической трансмиссии данный карьерный грузовик может преодолевать с полной нагрузкой уклоны до 12 %, а в кратковременном режиме – до 18 %.

Рассматриваемая модель является чрезвычайно маневренной не только из-за наличия современного рулевого управления, но также за счет двух независимых осей.

Они поворачиваются в любом направлении, имеют оригинальную кинематическую составляющую при движении. Также машина является полноприводной.

Давление в системе гидроусилителя рулевого управления составляет 16,5 МПа. Именно это позволяет выполнять различные маневры, прикладывая минимальное количество труда.

Гидроусилитель приводится в действие при помощи насоса с переменным потоком. Аварийная система включает в себя два пневмогидравлических аккумулятора. В случае отказа она активируется.

Это интересно: Характеристика и описание всех технических элементов большегрузного самосвала белаз-540: рассказываем по полочкам

Шахтный самосвал МоАЗ-65010

В 2016 году специалисты ОАО «БЕЛАЗ» приступили к разработке технического задания на изготовление шахтного самосвала. Основное требование, которое необходимо было учесть – это оптимальные размеры самосвала для эксплуатации в шахте и спуска по стволу. В феврале 2022 года был готов первый экземпляр. Грузоподъёмность нового МоАЗ-65010 составляет 15 т, колёсная формула, как и у большинства подземных самосвалов МоАЗ – 4х4. Одной из главных особенностей машины является габаритная ширина, составляющая всего 2,1 м, что позволяет эксплуатировать его в шахтах с сечением выработки от 9 м2. Конструкция имеет такую особенность, как возможность спуска в шахту в разобранном состоянии через грузовой ствол путём подвеса к кабине клети.

В качестве силовой установки на самосвале установлен турбированный дизель Cummins QSB6.7 мощностью 164 кВт (220 л.с.) с жидкостным охлаждением. Гидромеханическая трансмиссия состоит из коробки передач Dana Spicer 32000 4+2 и ведущих мостов Dana Spicer 16D 2149. Подвеска переднего моста балансирная с углом качания ±12 º, задний мост жёстко закреплён на задней полураме.

Модельный ряд БелАЗ

Прежде чем изучить параметры, которыми обладает самый большой БелАЗ, необходимо более подробно изучить данную серию автомобилей. Для начала необходимо отметить, что подобного рода транспортное средство не является каким-либо выставочным, экспериментальным образцом.

БелАЗ-75710, выпущенный в 2014 году, представляется серийной моделью самосвалов, используемых в процессе разработки карьеров. Первый выпущенный экземпляр был незамедлительно перенаправлен в г. Березовский, где расположено одно из крупнейших угольных разрезов.

Причиной, по которым инженеры разработали столь большой по размерам грузовик, вполне стандартны — необходимость сконструировать более эффективное и недорогое транспортное средство для перевозки грузов. Если ознакомиться с экономическими расчетами, можно сделать вывод о том, что использование 450-тонного грузовика гораздо дешевле, чем его более мелких аналогов.

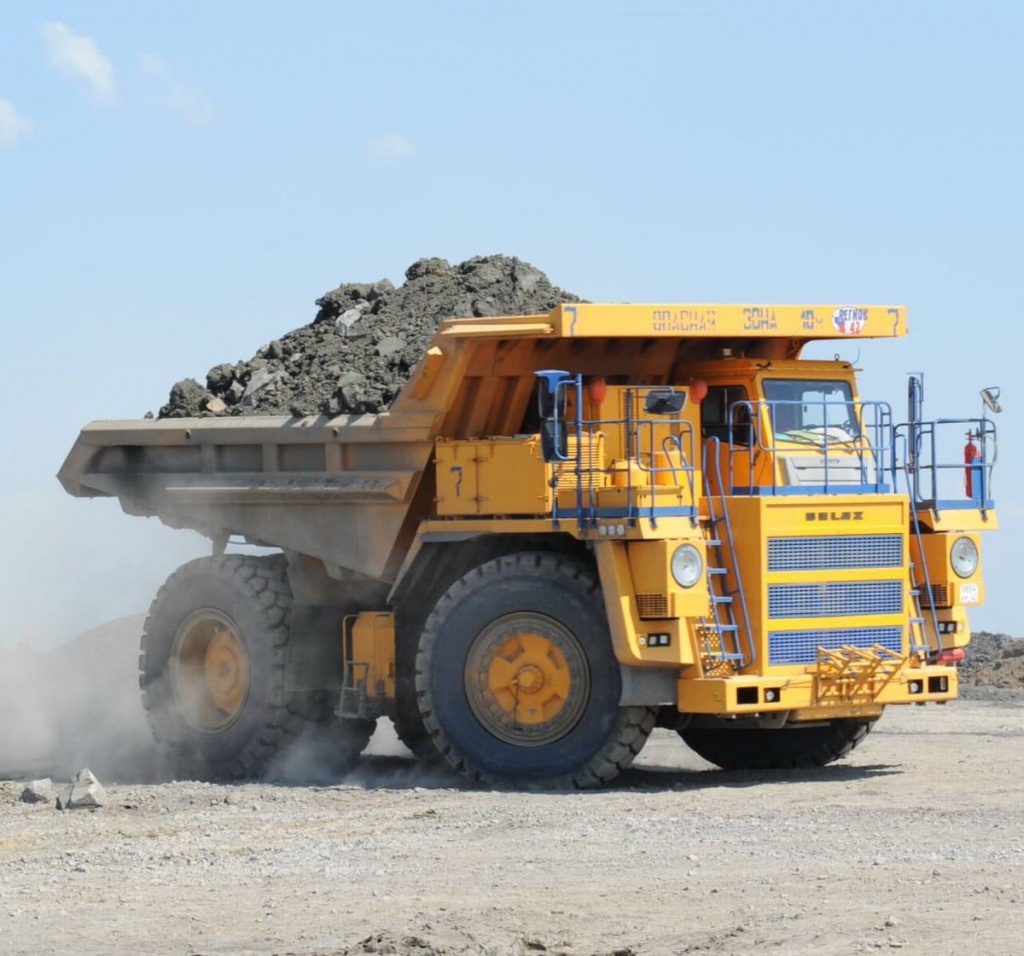

БелАЗ используется при работах в карьерах

Среди характерных особенностей этой линейки автомобилей можно упомянуть практически полностью ручную сборку узлов транспортного средства, а также высокие затраты на обслуживание. При этом ключевым показателем модели представляется самая низкая себестоимость транспортировки горных пород в мире.

К числу наиболее популярных моделей данного автоконцерна следует отнести:

• 504А — первый автомобиль серии. Производился с 1967 года, оснащен ГУР, способен перевозить до 15 м3 или 27 тонн груза;
• 549 — модифицированная версия с электромеханической трансмиссией. Выпускалась с 1976 года, может перевозить до 75 тонн;
• 7521 — сверхтяжелый самосвал, предназначенный для использования в карьере. Производился с 1979 года, дизайн напоминает современные модели. Грузоподъемность БелАЗа — 170-190 тонн;
• 7547 — выпускался с 1973 года, грузоподъемность 45 тонн;
• 75306 — промежуточная модель грузоподъемностью 220 тонн;
• 7555 — популярный карьерный самосвал, к которому было выпущено множество модификаций. Перевозимый вес — 55 тонн;
• 75600 — современная модель, выпускаемая с 2005 года. Способна перевозить до 320 тонн груза;
• 75570 — опытный образец, не используется по назначению;
• 75601 — юбилейная модель, выпускаемая с 2010 года. Отличается способностью работать в широком диапазоне температур — от -50 до +50 градусов;
• БелАЗ 75710 — самый большой в мире самосвал, способный перевозить до 450 тонн. Спроектирован в 2013 году и выпускается по сей день.

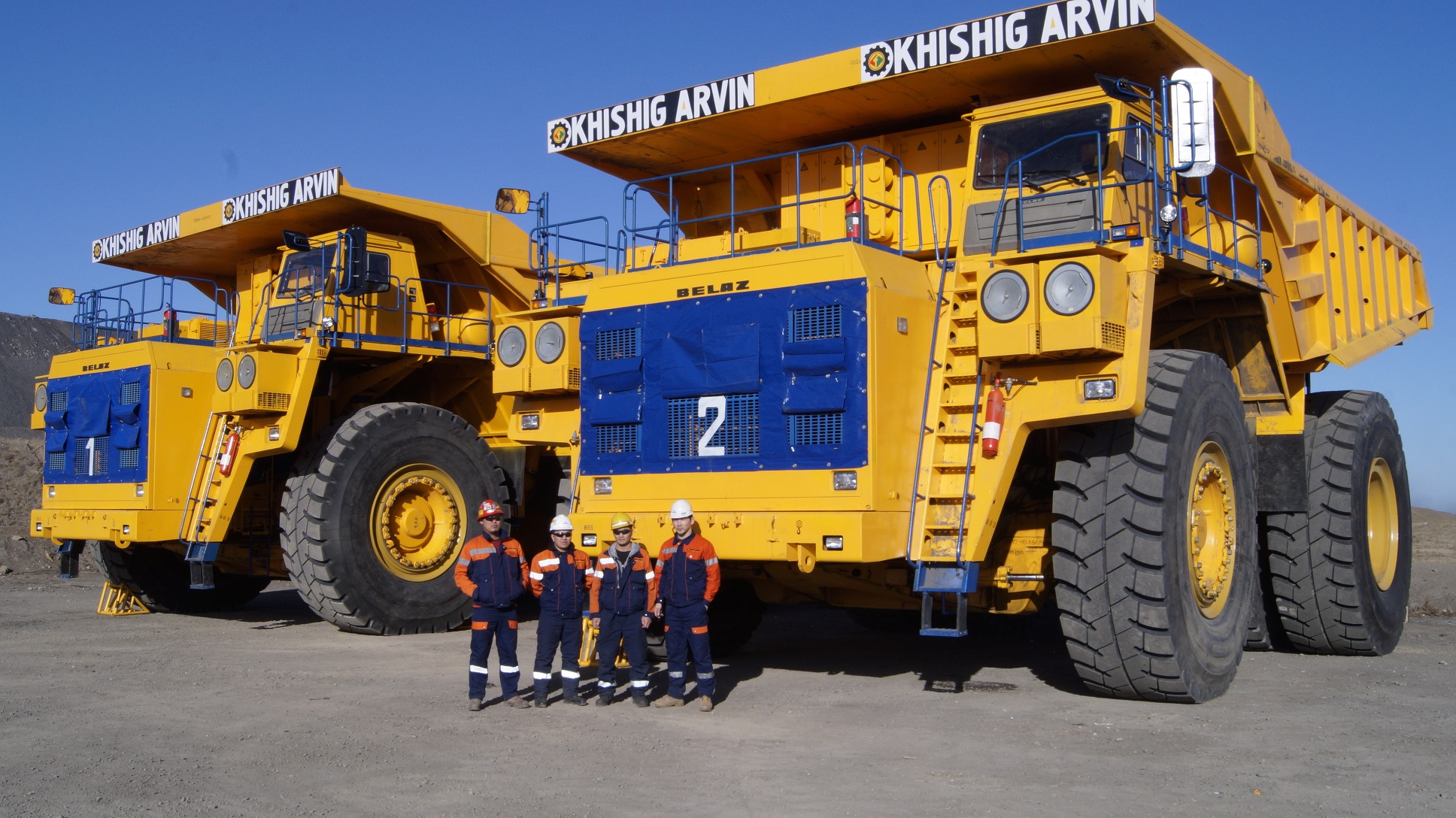

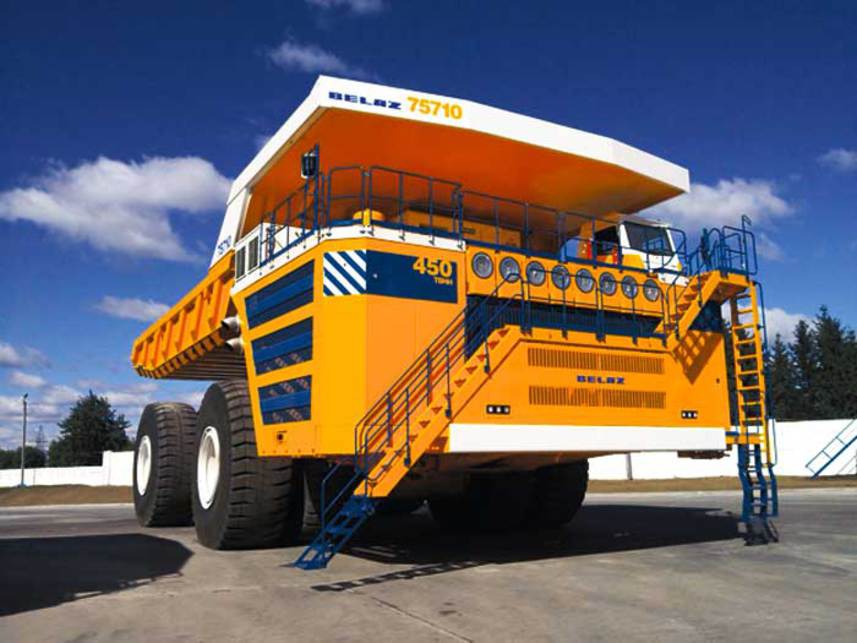

Самый большой БелАЗ 75710 модели

Ресурс моделей сравнительно невелик и предполагает всего 5-6 лет бесперебойной работы. В дальнейшем требуется проведение серьезных ремонтных работ, поскольку многие комплектующие приходят в негодность.

Обязательно почитайте: Технические характеристики Луидор 225000

Автономный самосвал БелАЗ-7513R

Беспилотный 136-тонный карьерный тяжеловоз БелАЗ-7513R, предназначенный для перевозки горной массы по технологическим дорогам без непосредственного управления водителем. Машина может работать в составе автономных технологических горнодобывающих комплексов и призвана снизить влияние человеческого фактора во время работы в труднодоступных местах добычи с опасными условиями эксплуатации.

Проектирование первых беспилотных автомобилей инженеры начали несколько лет назад. Сначала были созданы прототипы, оборудованные системой дистанционного управления, контроль которой осуществлял оператор по радиосигналу. Здесь использовалась оптико-электронная система управления, обеспечившая безопасное вождение автомобиля в разных погодных и климатических условиях, и соблюдение траектории в полной темноте. Второе поколение беспилотных БелАЗов обучили движению уже по заданной программе.

В проекте третьего поколения усовершенствованы телеметрические алгоритмы. Это привело к появлению полностью автономно управляемой машины БелАЗ-7513R. Её бортовая система представляет собой совокупность электронных структур, осуществляющих дистанционное управление самосвалом, прием–передачу данных и информации по радиоканалу, высокоточное позиционирование транспортного средства, а также комплекс диагностических программ по контролю за узлами и агрегатами.

Если сравнивать с обычным аналогом, вся высокотехнологичная начинка беспилотника (камеры, радары, лидары, электронные контроллеры) приводит к удорожанию машины – примерно $200 тыс. Но учитывая его преимущества: устранение проблемы дефицита водителей, более эффективная эксплуатация в режиме 24/7, а также готовность роботов безотказно трудиться в очень сложных природных условиях, позволяет специалистам утверждать – затраты на беспилотник смогут окупиться в течение года. Сибирская энергетическая компания уже заказала в Жодино 5 автоматизированных самосвалов БелАЗ-7513R. Их поставка ожидается в I полугодии 2019-го года.

Двигатель

БелАЗ 75710 комплектуется 2 дизельными агрегатами MTU Детройт Дизель 16V4000, установленными поперечно. Моторный отсек автомобиля имеет огромные размеры и о компактности здесь не может идти речи.

Характеристики силовых установок MTU Детройт Дизель 16V4000 (1 двигатель):

•  рабочий объем – 65 л;
•  номинальная мощность – 1715 (2330) кВт (л.с.);
•  максимальный крутящий момент – 9313 Нм;
•  количество цилиндров – 16.

При столь большой мощности агрегаты имеют соответствующий расход топлива – около 1300 л/100 км. Автомобиль оснащается 2 топливными баками, емкость каждого составляет 2800 л.

Опытно-промышленные

Исследовательские и конструкторские разработки на предприятии ведутся постоянно. Накануне юбилея была собрана опытно-промышленная партия карьерных самосвалов БелАЗ-7555 H с гидромеханической передачей и планетарной КП, маслоохлаждаемыми тормозами и новым ведущим мостом с увеличенным ресурсом.

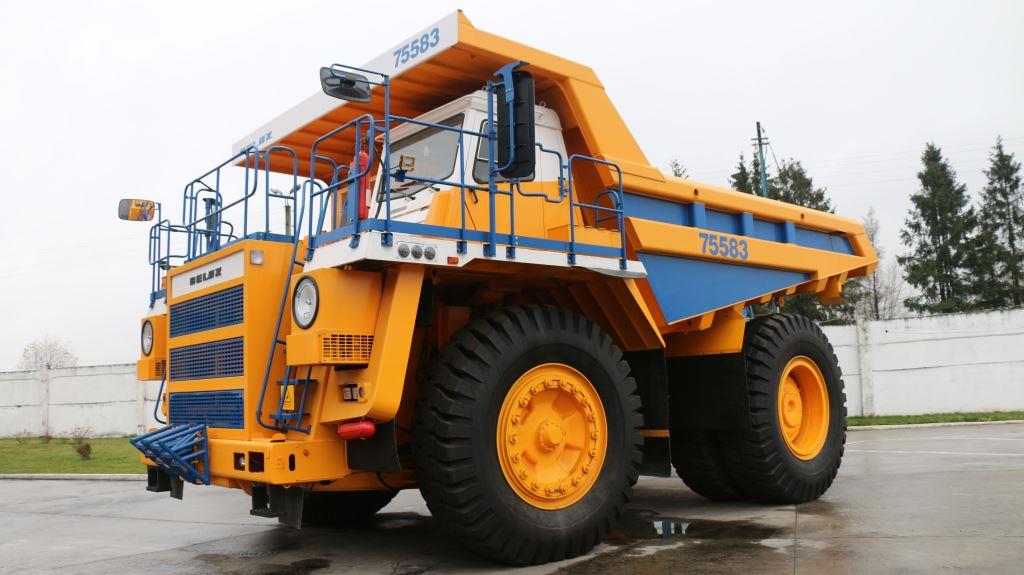

Модельный ряд набирающих популярность карьерных самосвалов серии БелАЗ-7558 грузоподъёмностью 90 т пополнился новинкой – БелАЗ-75585. На самосвале этой модификации применена новая трансмиссия переменного тока концерна «Русэлпром».

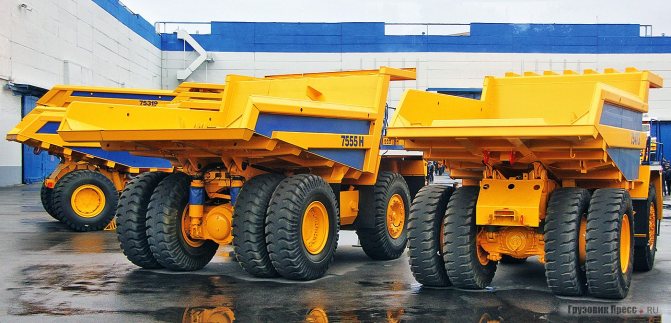

Модернизированы карьерные самосвалы грузоподъёмностью 136, 220 т с трансмиссией переменно-постоянного тока. В составе техники применена инновация ОАО «БЕЛАЗ» – бесконтакторный шкаф управления трансмиссией, основанный на работе полупроводниковых приборов. Первая машина с этим узлом БелАЗ-75306 успешно эксплуатируется на Бачатском разрезе (Кемеровская область).

В перспективе разработка позволит значительно снизить затраты на техническое обслуживание самосвалов с трансмиссией переменно-постоянного тока, повысить надёжность их работы.

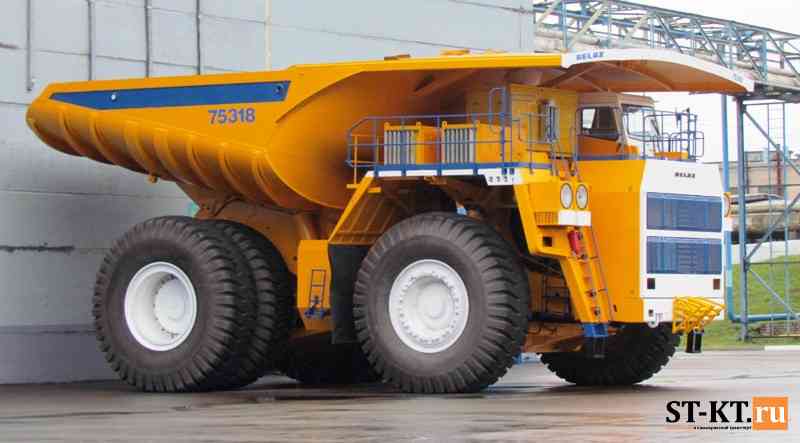

Семейство карьерных самосвалов грузоподъёмностью 240 т пополнилось новыми моделями, которые были впервые представлены к 70-летию завода. В конце 2022 года разработана конструкторская документация на карьерный самосвал БелАЗ-75313 с электромеханической трансмиссией производства ПАО «Силовые машины» и двигателем Cummins QSK-60C.

После долгого перерыва ОАО «БЕЛАЗ» возобновило сотрудничество с ведущим российским машиностроительным предприятием по выпуску дизелей и дизель-генераторов ООО «Уральский дизель-моторный завод». В результате изготовлен 240-тонный карьерный самосвал БелАЗ-75319 с двигателем 12ДМ-185А производства ООО «УДМЗ» и электромеханической трансмиссией переменного тока производства ПАО «Силовые машины».

История компании

Расположен завод в городе Жодино. Первый грузовой, разработанный самостоятельно, 27-тонный автомобиль сошел с конвейеров предприятия в 1961 г. и получил легендарное название “БелАЗ-540”. В последствии эта модель на протяжении многих лет была гордостью всей промышленности машиностроения в сфере большегрузной техники.

Необходимость в машинах большей грузоподъемности сподвигло завод на выпуск последующих моделей: 40-тонный “БелАЗ-548” и “БелАЗ-548А”. За высококачественную работу и вклад в развитие автомобильной промышленности в 1966 году завод был отмечен и награжден “орд. Трудового Красного Знамени”.

На достигнутом уровне предприятие не остановилось, и, в скором времени, были запущены в производство самосвалы: 75-тонный с названием модели “БелАЗ-549”, 110-тонный “БелАЗ-7519”, 170-тонный “БелАЗ-75211”. В 1978 г. появились первые белорусские аэродромные тягачи, которые могли буксировать самолеты весом (взлетным) до 100 тонн.

В 1990 г. ОАО «БЕЛАЗ» был выпущен единственный (на тот момент) в мире самосвал-великан грузоподъемностью 280 тонн с названием “БелАЗ-75511”.

С 1998 года “БЕЛАЗ” расширяет линейку производимых моделей и на рынок выходит новая техника: различные погрузчики, мощные бульдозеры и другая техника для выполнения дорожно-строительных работ.

Сотрудниками завода постоянно осваиваются новые технологии и внедряются в производство грузовой техники. Это позволяет им ориентировать выпускаемую линейку большегрузов на спрос потребителей, увеличивая продажи и поднимая рейтинг предприятия.

На сегодняшний день ОАО «БЕЛАЗ» представляет собой управляющую компанию крупнейшего в мире холдинга «БЕЛАЗ-ХОЛДИНГ». В него включены многие предприятия по производству большегрузных автомобилей и комплектующих к ним, транспортной техники, оснащенной всем необходимым для работы в таких отраслях мировой промышленности как строительная и горнодобывающая (например, ОАО «Кузли и «Могилевский вагоностроительный з-д», а также ОАО «Слуцкий з-д подъемно-транспортн.оборудования”, «Стародорожский механический з-д» и др.)

Прорывом в производстве и исторической датой считается 25 сентября 2013 г., когда “БЕЛАЗ” представил самый огромный самосвал-гигант в мире, «BELAZ-75710» с грузоподъемностью до 450 тонн. Большегруз имеет вес 810 тонн, два дизельных двигателя, способных развивать максимальную скорость 64 км/час.

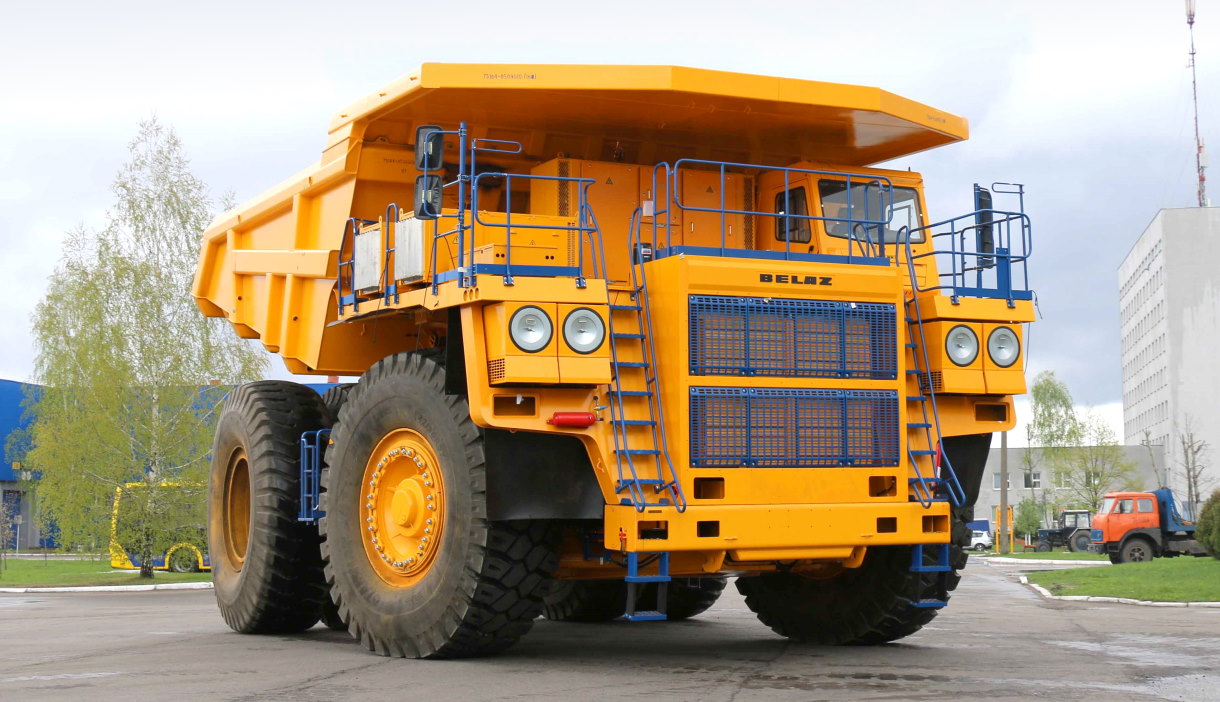

БелАЗ-75710 карьерный самосвал, рекордсмен по максимальной нагрузке 503,5 тонны

Предприятие “Белаз” за годы своей деятельности было неоднократно награждено за качество выпускаемой продукции, за её техническую оснащенность и выносливость (например, 1995г. — Международная звезда (бриллиантовая) качества (Мексика), 1997г. — «За технологию и качество» 18-й приз (Клуб лидеров в торговле), 1998г. «За качество» 10-й золотой приз (Америка), 2000г. «Хрустальная Ника» и многие другие).

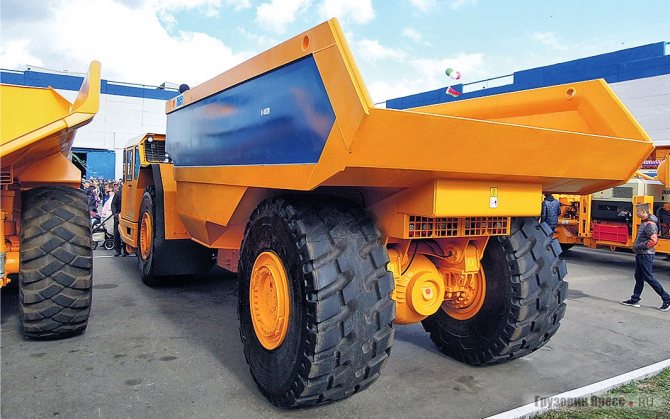

Шахтный самосвал МоАЗ-75851

Могилевский автозавод самосвальные автопоезда МоАЗ-6401-9585 для подземных работ освоил в 1970 году и с тех пор является основным поставщиком самосвалов для шахт и тоннелестроителей.

К 70-летию «БЕЛАЗа» была приурочена премьера 50-тонного шахтного самосвала МоАЗ-75851 (4х4) с шарнирно-сочленённой рамой. Турбодизель Cummins QSX-15 мощностью 535 л.с. (399 кВт) и гидромеханической трансмиссией. Геометрический объём платформы составляет 22,8 м3, а номинальная вместительность не превышает 27,6 м3.

Снаряжённая масса составляет 35,5 т, а полная – 85,5 т. Радиус поворота тяжеловоза – 9,07 м. Скорость самосвала ограничена 40 км/ч.

Инвестиции для новых рекордов

Модернизацию задумали потому, что была потребность в производстве самосвалов особо большой грузоподъёмности – 90 т и выше, да не в штучном количестве, а 838 единиц в год. Возникает вопрос, а сколько же выпускалось раньше? На начало модернизации за год собирали 330–340 БелАЗов. К 2022 году цифра удвоилась и составила 615 машин. За восемь месяцев 2022 года произведено 548 единиц техники, к концу года результат приблизился к 800 самосвалам.

Подтянулись заводчане и по грузоподъёмности: если в 2013 году доля белорусского завода на мировом рынке карьерных самосвалов грузоподъёмностью 90 т и выше составляла всего 12%, то по итогам 2017-го она уже превысила 27%. Сегодня «БЕЛАЗ» входит в тройку ведущих мировых производителей.

Большая часть отгружаемой техники жодинского предприятия приходится на Россию и страны СНГ. Но маркетологи предприятия активно работают и на других направлениях. Три года назад первые карьерные самосвалы отправили в Индонезию. К концу 2022 года там уже 80 карьерных машин из Белоруссии. Большая партия машин – 275 единиц – запланирована и в Узбекистан.

Как доказательство правильности выбранной стратегии «БЕЛАЗ» представил карьерный самосвал грузоподъёмностью 450 т. Но пока это единственный экземпляр, машина проходит проверку на прочность в карьерах Кузбасса, и чтобы данные были объективными, нужно 2,5–3 года. Но производство 450-тонника это только база для повышения класса грузоподъёмности выпускаемых самосвалов. Заводчане уже готовы к производству 560-тонников, но в мире нет подходящих шин и в ближайшие 2–3 года не появятся. Разработкой новой шины занимается японская компания Bridgestone.

Конструкторы «БЕЛАЗа» отслеживают все тенденции в карьерной отрасли и готовы предложить, например, грузовики с двигателями, работающими на сжиженном природном газе, карьерные самосвалы на аккумуляторной электрической тяге и автономные комплексы. Кое-что уже реализовано.
