Хендай солярис 2 установка сигнализации, запуск с ключа

Снятие цилиндра замка зажигания и антенного блока иммобилайзера

Отсоединяем минусовую клемму с аккумулятора

Снимаем рулевое колесо, как описано в статье – Как заменить руль автомобиля Hyundai Solaris

Снимаем нижнюю часть кожуха рулевой колонки

Отжимаем фиксатор и разъединяем колодки проводов антенного блока иммобилизатора и датчика положения ключа в замке зажигания

Отжимаем фиксаторы антенного блока иммобилизатора и отводим его в сторону

Отсоединяем от цилиндра замка зажигания датчик положения ключа и снимаем антенный блок иммобилизатора

Вставляем ключ в замок зажигания и поворачиваем его в положения «АСС»

Отжимаем отверткой фиксатор крепления цилиндра замка зажигания

И вынимаем цилиндр

Устанавливаем детали в обратном порядке

Снятие и установка контактной группы замка зажигания

Отсоединяем минусовую клемму аккумулятора

Снимаем нижнюю часть кожуха рулевой колонки

Отжимаем фиксатор и отсоединяем колодку проводов контактной группы

Вставляем ключ в замок зажигания и поворачиваем его в положение «АСС»

Нажимаем с двух сторон на фиксаторы крепления

И вынимаем контактную группу замка зажигания

Устанавливаем детали в обратном порядке

Снятие и установка замка зажигания

Замок зажигания крепится к рулевой колонке металлической скобой, которая фиксируется двумя болтами с самосрезающимися головками

Нужны будут инструменты: молоток, зубило, отвертка с плоским лезвием

Отсоединяем минусовой провод от аккумулятора

Снимаем контактное кольцо подушки безопасности, описано в статье – Как снять рулевую колонку Hyundai Solaris

Снимаем кожух рулевой колонки

Снимаем подрулевые переключатели

Разъединяем колодки проводов антенного блока иммобилизатора

Отжимаем фиксатор и отсоединяем колодку проводов контактной группы замка зажигания

Выкручиваем с помощью зубила и молотка болты и снимаем замок зажигания

Устанавливаем замок зажигания и затягиваем новые болты крепления до отрыва головки

Цепи питания для автозапуска возможно также подключить на блоке предохранителей.

На Солярис 2 с МКПП необходима имитация нажатия педали сцепления. Для этого необходимо на выключателе, расположенном на педали сцепления разорвать провод белого цвета, а на провод розового цвета подать +12 В (подключить канал «стартер»). При таком подключении на замке зажигания или на блоке предохранителей стартер подключать не нужно.

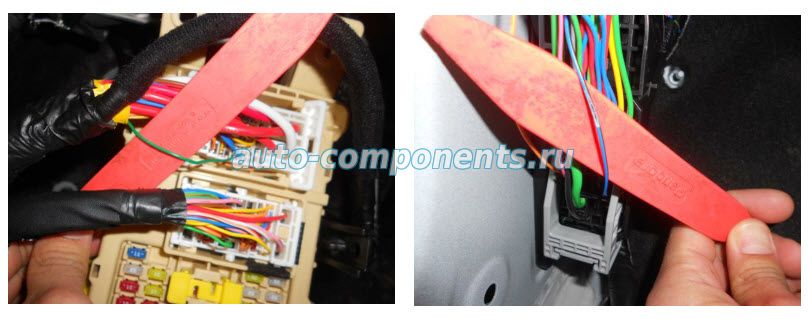

Подключение CAN Солярис 2

CAN 1 (на панели приборов): CAN H- провод желтого цвета; CAN L- провод черного цвета. CAN 2 (разъём OBD II): CAN H- провод красного цвета; CAN L- провод синего цвета.

+12 В Провод красного цвета на блоке предохранителей Масса на кик-панели.

Статус нейтраль (ручной тормоз)

Провод зеленого цвета (полярность минус), расположен в разъёме на предохранительном блоке.

Статус работы двигателя (генератор)

Для определения работы двигателя необходимо подключить провод «вход» (INP) с отрицательной полярностью от системы Pandora/PanDECT к проводу сине-черного цвета, расположенного на разъёме возле кик-панели или панели приборов, и назначить его как «лампа зарядки».

Управление аварийки Солярис 2

Подключение к кнопке аварийной сигнализации возможно подключить на блоке BCM, расположенным над педалью газа.

На комплектации Solaris 2 с ключом (с кнопками управления Ц.З.) провод расположен на разъёме BCM со стороны моторного отсека. Провод оранжевого цвета, управление кнопкой, импульсное по минусу

На Solaris 2 с ключом в базовой комплектации, провод расположен на разъёме BCM снизу. Провод оранжевого цвета, управление кнопкой импульсное по минусу.

Статус дверей и багажника базовая комплектация Solaris 2

Статус багажника- провод зеленого цвета (минус). Статус всех дверей- провод розового цвета (минус). Подключение произвести в жгуте проводов идущего вдоль порога.

Статус педали тормоза Солярис 2017

Статус педали тормоза- провод синего цвета, расположенный на разъёме концевого выключателя педали тормоза (+12 В).

Управление центральным замком Solaris 2

Для управления центральным замком, необходимо подключиться к двум проводам, проходящих через разъём в кик-панели, с управлением по минусу:

Обход штатного иммобилайзера Солярис 2

Для обхода штатного иммобилайзера, подключите зелёно-оранжевый провод LIN или белый провод LIN OUT сигнализации Pandora паралельно, к Сине-оранжевому проводу EMS COM идущего в разъем в кик панели водителя.

Установка сигнализации на Хендай Солярис 2011 — …. года, с ключом и кнопкой Start-Stop, АКПП, МКПП и функцией автозапуска.

На Hyundai Solaris установить сигнализацию можно как полностью по аналоговой схеме, так и через Can шину.

Блок в салоне

Расположен под панелью приборов со стороны водителя. Для доступа уберите защитную крышку.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Предохранители

Пример схемы с крышки блока

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Схема

p, blockquote 8,0,1,0,0 —>

p, blockquote 9,0,0,0,0 —>

Описание предохранителей

p, blockquote 10,0,0,0,0 —>

1	15А FRT-Deicer — Обогрев ветрового стекла
2	15А P/OUTLET — Розетка 12В
3	10А C/LIGHTER — Прикуриватель
4	10А АСС — Замок зажигания — аудиосистема, модуль управления электро оборудованием кузова, модуль управления блокировки АКПП, блок управления системой электронного ключа
5	10А A/BAG IND — Индикатор отключения подушки безопасности — перед
6	10А A/BAG — Подушки безопасности, модуль управления SRS
7	10А T/SIG Аварийно — световая сигнализация
8	Резерв
9	Резерв
10	15А R/WPR — Очиститель заднего стекла — двигатель, Много функциональный переключатель
11	Резерв
12	10А RR (R/FOG) — Противотуманные фонари (сзади)
13	10А FRT (F/FOG) — Противотуманные фары (перед)
14	10А ROOM 2 — Реле экономии заряда аккумуляторной батарее (автоматического защитного отключения)
15	15А STOP LP — Стоп-сигналы
16	10А CLUSTER — Комбинация приборов
17	10А IG1 1 — Модуль управления системой безопасности
18	10А ABS — гидро электронный модуль АБС
19	10А B/UP LP — Задние ходовые огни (выключатель)
20	10А PCU — Модуль управления модуль управления электро оборудованием кузова, модуль управления блокировки АКПП, блок управления системы электронного ключа
21	10А H/LP LH — Фара — левая
22	10А DAY TIME RUNNING LIGHT — Дневные ходовые огни
23	15А HAZARD — Выключатель аварийной сигнализации
24	25А SMK 1 — Модуль управления модуль управления электро оборудованием кузова, модуль управления блокировки АКПП, блок управления электронного ключа
25	Резерв
26	10А SMK 2 — Модуль управления модуль управления электро оборудованием кузова, модуль управления блокировки АКПП, блок управления электронного ключа, выключатель кнопки пуска и остановки двигателя
27	15А TCU — Датчик скорости Датчик диапазонов автоматической коробки передач. Генератор импульсов
28	15А IGN COIL — Катушка зажигания 1-4, конденсатор
29	10А IGN 2 — Электро стекло подъемники. Люк
30	25А F/WPR — Очиститель ветрового стекла
31	20А DOOR LOCK — Центральный замок — блок управления
32	25А SAFETY P/WDW — Электро стекло подъемники — блокировка
33	15А S/HEATER — Обогрев передних сидений
34	Резерв
35	10А ROOM 1 — Освещение салона. Кондиционер
36	20А AUDIO — Аудиосистема
37	10А TAIL LH — Фара и фонарь по левому борту. Освещение номерного знака
38	10А TAIL RH — Фара и фонарь по правому борту. Подсветка выключателей, переключателей в салоне, рычага селектора. Комбинация приборов, кнопки включения и переключения
39	10А START — Стартер — реле. Противоугонная сигнализация
40	10А H/LP RH — Фара — правая
41	25А P/WDW LH — Блок управления стекло подъемниками — переключатель левого заднего
42	25А P/WDW RH — Блок управления стекло подъемниками — переключатель правого заднего
43	10А HTD MIRR — Система обогрева наружных зеркал заднего вида
44	10А A/CON 2 — Кондиционер
45	Резерв

Узнать больше информации про то, как заменить предохранитель на прикуриватель в хендай солярис 1 го поколения можете посмотрев данное видео.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

С обратной стороны блока могут находится некоторые реле.

p, blockquote 14,0,0,0,0 —>

Схема

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,1,0,0,0 —>

Расшифровка реле

МК1 Реле обогрева заднего стекла
МК2 Реле противотуманных фар
МК3 Реле противотуманного света
МК4 Реле габаритного света
MК5 Реле освещения салона
МК6 Реле обогрева ветрового стекла
МК7 Реле центрального замка
МК8 Резерв
МК9 Резерв
МК10 Реле аварийной сигнализации
МК11 Реле стеклоподъемников
МК12 Резерв
МК13 Электронное управляющее реле сигналов торможения (устанавливается вне блока)

Состав и устройство центрального замка

Описание того, как работает центральный замок, приведенное выше, подразумевает, что в его схеме имеется несколько дополнительных элементов.

Устройство центрального замка содержит:

блок управления;
датчики входные;
устройства исполнительные.

Датчики входные

Схема безопасности, применяемая на автомобиле, и одним из элементов которой является центральный замок, должна знать свое текущее состояние, например, в каком положении сейчас находятся двери — открыты или закрыты. Для этого используются концевые выключатели, сигналы с которых поступают в управляющий блок. Положение остальных элементов, используемое при анализе блоком управления, определяется при помощи микропереключателей, называемых еще «микрики».

Исполнительные устройства

В этом качестве применяется электродвигатель постоянного тока. С его выходного вала через редуктор и тяги усилие передается на исполнительные элементы. В зависимости от направления приложения усилий, которое определяет управляющий блок по сигналам от датчиков, они переводятся в положение открыто или закрыто.

Блок управления

Именно он определяет, как работает центральный замок. Обычно его схема выполняется с использованием цифровых элементов, которые обрабатывают поступающие сигналы по заданному алгоритму. Такой подход позволяет успешно реализовать соединение центрального замка с системой дистанционного управления и охранной сигнализации автомобиля.

Такую дистанционную система управления обычно выполняет дополнительно автовладелец, но в некоторых моделях автомашин устанавливает и производитель. Для управления подобной системой, схема ее использования предусматривает дополнительный электронный блок, с помощью которого центральный замок автомобиля может управляться дистанционно с отдельного брелка.

Принцип работы

Центральный замок работает при выключенном и включенном зажигании. Когда в замке зажигания поворачивается ключ, то анализируется текущее состояние системы, и если двери авто не закрыты, то происходит срабатывание центрального замка, и они закрываются. Целью такого режима является исключение ситуации начала движения при открытых дверях. В некоторых случаях происходит дополнительный анализ состояния концевых переключателей, если с них нет сигнала о том, что двери закрыты, то движение невозможно.

При дистанционном управлении работой центрального замка с брелка, схема дистанционного управления анализирует поступивший сигнал и выдаёт управляющий сигнал на центральный замок, который обеспечивает блокировку дверей, активизируя при этом и охранную сигнализацию. В случае ДТП блокировка снимается, и автоматически открываются двери.

Часто задаваемые вопросы

1. Какая распиновка замка зажигания у Hyundai Solaris 1?

Распиновка замка зажигания у Hyundai Solaris 1 обычно состоит из следующих контактов:

Контакт 1 — питание (+12В) от аккумулятора
Контакт 2 — замыкается при повороте ключа в положение «Зажигание»
Контакт 3 — используется для подачи питания на аксессуары автомобиля
Контакт 4 — замыкается при повороте ключа в положение «Пуск»
Контакт 5 — используется для подачи питания на систему зажигания и форсунки

Однако, следует отметить, что распиновка может незначительно отличаться в зависимости от конкретной модели и года выпуска автомобиля. Рекомендуется обратиться к руководству по эксплуатации или специалистам, чтобы получить более точные сведения о распиновке замка зажигания для конкретного автомобиля.

2. Как проверить работу замка зажигания на Hyundai Solaris 1?

Для проверки работы замка зажигания на Hyundai Solaris 1 можно выполнить следующие шаги:

Убедитесь, что аккумулятор автомобиля заряжен и в исправном состоянии.
Вставьте ключ в замок зажигания и попробуйте повернуть его в положение «Зажигание». Если ключ легко поворачивается и подсвечиваются приборы на панели приборов, значит, замок зажигания функционирует нормально.
Далее, поверните ключ в положение «Пуск». Если двигатель успешно запускается и работает стабильно, значит, замок зажигания работает правильно.
Если при проверке возникли какие-либо проблемы, такие как трудности при повороте ключа, отсутствие подсветки или неработа двигателя, рекомендуется обратиться к специалистам для диагностики и ремонта.

3. Какой может быть причина неисправности замка зажигания на Hyundai Solaris 1?

Неисправность замка зажигания на Hyundai Solaris 1 может быть вызвана несколькими причинами, включая:

Износ механизма замка зажигания, который может привести к трудностям при повороте ключа или его поломке.
Повреждение проводки или разъемов, соединяющих замок зажигания с другими системами автомобиля.
Неправильная установка или настройка замка зажигания.
Проблемы с электропитанием, такие как разряженный или поврежденный аккумулятор, неправильное соединение проводов и т.д.

Точки подключения автосигнализации на Hyundai Solaris 2011 – Комплектация с полным ЦЗ

Замок зажигания:+ 12V – синий и зелёныйАСС – жёлтыйIGN1 – розовыйIGN2 – оранжевыйStart – белый

Слева второй разъём приборки:Концевик дверей (-) – розовыйПоворотник 1 – зелёныйРучник (в разрыв поставить диод) (-) – белый

Правый разъём приборки:Концевик багажника (-) – зелёныйПоворотник 2 – синий

Тормоз (-) – белый на разъёме педали тормоза

Центральный замок (-) – коричневый (запирание), серый (отпирание) в белом разъёме за панелью у левой ноги водителя

Педаль сцепления – жёлтый и розовый на кнопке педали сцепления. Замкнуть через реле, сигналом обхода иммо

Тахометр – форсунка

Замок зажигания:+12 – синий и зеленыйЗажигание1 – розовыйЗажигание2 – оранжевыйACC – желтыйСтартер – белый

ВСМ у педали газа, разъём, который побольше:центральный замок (-) – коричневый (закрыть), серый (открыть)концевик дверей общий – розовыйбагажник – зеленый

Кик-панель:повороты – синий и зеленыйотпирание багажника (силовой) – оранжевыйпедаль тормоза – красный тонкийгенератор – черный разъём, верхний синий провод

Назначение и функции

С назначением как бы все понятно — на авто существует специальная система безопасности, управляющая из единого центра работой замков. Его и называют, центральным. В подобное устройство заложен очень простой принцип работы — по сигналам, поступающим из центра управления, одновременно открываются или закрываются двери автомобиля, багажника или верхнего люка. Такое устройство относится к вспомогательным, так называемым системам комфорта, что не делает центральный замок менее востребованным. Есть и более совершенные модели авто, где подобная схема безопасности работает еще как дополнительная защита — при начале движения центральный замок автоматически блокирует все двери, тем самым предотвращая самопроизвольное их открывание на ходу. Существует еще одно, может быть, более значимое применение центрального замка — он является основой для дистанционного управления и сигнализации.

Установка сигнализации на Хендай Солярис

Сигнализация — это только одна из обязательных составляющих любого охранного комплекса. Ее задача – СИГНАЛИЗИРОВАТЬ, т.е. подавать световые, звуковые и дистанционные сигналы тревоги при попытке нанесения повреждений автомобилю или проникновения в него

Важно понимать, что сама по себе сигнализация НЕ ЯВЛЯЕТСЯ защитой от угона. Она только снижает риск проникновения в автомобиль и мешает угонщику «работать»

Она, естественно, привлекает внимание хозяина и людей, проходящих мимо. Для полноценной защиты от угона кроме сигнализации необходима установка иммобилайзера, замка капота или иных противоугонных устройств

Тогда все вместе они и будут составлять собственно охранный комплекс.

Вот примеры охранных комплексов:

Сигнализация — Замок капота — Иммобилайзер
Сигнализация — Замок рулевого вала — Иммобилайзер
Сигнализация — Иммобилайзер — Секретная кнопка
Сигнализация — Иммобилайзер — Замок КПП — Замок капота
GSM-модуль — Замок капота — Иммобилайзер

Помимо охранных функций, охранные системы могут решать и задачи по повышению комфорта у удобства пользования. К этому относятся также и сервисные функции, имеющиеся у сигнализаций, такие как: управление центральным замком, окнами, зеркалами, автоматический запуск двигателя и так далее.

Сигнализации

Сигнализации бывают с обратной связью и без нее (односторонние).

Односторонние сигнализации отличаются стандартным набором охранных функций и укомплектовываются брелками с 2-4 кнопками. Сигнализации с обратной связью имеют более широкий набор охранных функций. Они комплектуются пейджерами с ЖК-экраном. На этом пейджере возможно наблюдать текущее состояние автомобиля. При этом главное назначение пейджера – сообщить владельцу о воздействиях на автомобиль, даже если он слишком далеко.

Контактная группа хендай солярис

Цепь питания большей части электрооборудования автомобиля напряжение поступает через выключатель зажигания

Чтобы повысить противоугонные средства, выключатель зажигания совмещен с замком, поэтому его чаще называют замком зажигания

Замок дополнительно оборудован механизмом блокировки рулевого вала. После извлечения ключа из замка освобождается подпружиненная защелка. При попытке поворота руля защелка фиксирует рулевой вал от проворачивания

На замок установлен датчик иммобилайзера, предназначенный для считывания кода с чипа, встроенного в ключ зажигания

Электрическая контактная группа выключателя и запорное устройство связаны друг с другом, работают синхронно и приводятся в действие ключом зажигания

Как снять стартер на Солярисе

Вопросом, как снять стартер на Солярисе, автовладельцы задаются обычно в случае его ремонта или замены. Если однажды утром вы решили отправиться по делам на автомобиле, а он не завелся и испортил вам планы, причина вполне может быть в стартере. Другой причиной снятия стартера современного автомобиля является ремонт коробки переключения передач.

Самостоятельный демонтаж

Ответ на вопрос, как снять стартер на Солярис, автомат это или механика, будет одинаковым. Снятие стартера Соляриса удобнее всего производить на яме или, что реже встречается в условиях гаражей, подъемнике.

Снимите провод отрицательной клеммы аккумулятора.
Отсоедините от стартера все провода (они идут к датчику давления масла, управляющему выводу втягивающего, контактному болту тягового реле).
Держатель проводов вытащите из крепления и отодвиньте в сторону.
Отверните болты крепления стартера (их два).
Снимите стартер с автомобиля.

Если вы новичок в ремонте автомобилей, и инструкция не в полной мере помогает понять, как снять стартер на Хендай Солярис, видео в Интернете могут наглядно показать весь процесс.

Установка стартера также проста: необходимо закрутить два болта крепления и подсоединить все провода. Если вы боитесь забыть, что куда подключается, в процессе разборки можно делать фотографии.

Разборка

Все детали стартера можно последовательно рассоединить и заменить необходимые. Со стартера можно снять силовую шину, тяговое реле, муфту, её опору и приводной рычаг, статор, щеточный узел, заднюю крышку, ротор. При наличии повреждений на каких-либо частях, их необходимо заменить

При сборке важно смазать подшипники, а в местах установки уплотнителей нанести силиконовую смазку

Сколько стоит?

Стартер для автомобиля Хендай Солярис стоит от 6000 рублей. Оригинальная деталь обойдется примерно в три раза дороже. Втягивающее реле и бендикс стоят около 3000 рублей.

Типичные неисправности

Стартер автомобиля принимает непосредственное участие в запуске мотора. Если стартер неисправен, машина попросту не заведется.

К основным неисправностям стартера относят:

Не срабатывает втягивающее реле (якорь не вращается). Это может произойти при разряженном аккумуляторе, окислении контактов АКБ и проводов, межвитковом замыкании или заклинившем якоре.
Втягивающее реле срабатывает, но якорь вращается медленно. Проблема в этом случае заключается в контактах, износе щеток, нарушении целостности обмоток и изоляции.

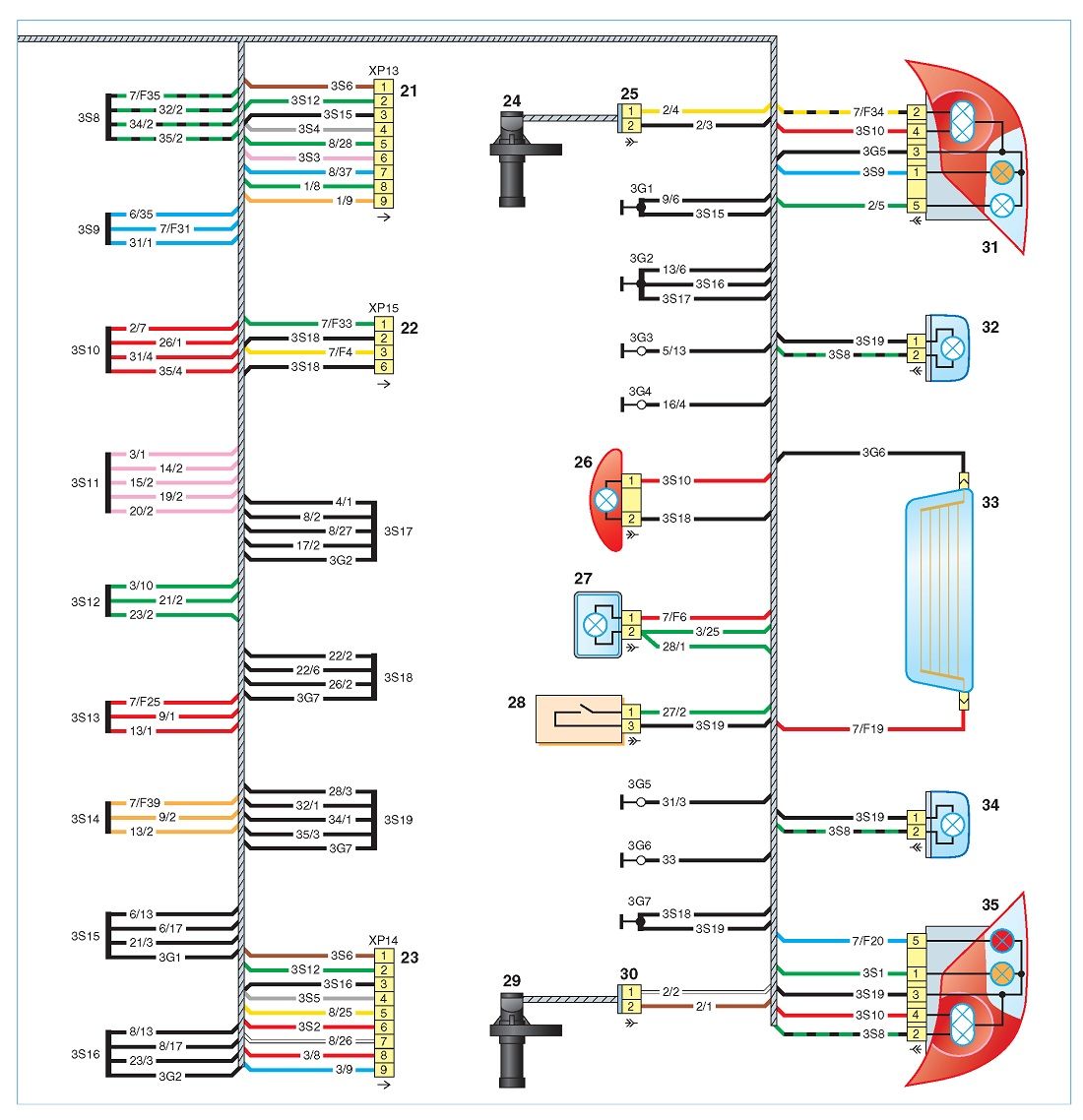

Электросхема передних противотумок и корректора фар Hyundai Solaris

Если у вас не работает режим ДХО при том, что вы уверены в правильности сборки переходника — смотрим предохранители F21 и F40, оба на 10А. И да: не забудьте вынуть предохранитель F22 10А из блока предохранителей салона — отвечающий за автоматическое включение БС.

В хендай солярис распиновка фары — на этом. Всех благ вам, друзья в новом году!

Скажите пожалуйста, если у меня в качестве дхо работают ПТФ с отключёнными габаритами переделывал по вашим схемамто диоды и реле не нужны будут? Ресничка будет работать только как габарит? Нет, реле нужно обязательно, иначе при включении габарита — реснички останутся в режиме ДХО и переключения в хендай солярис распиновка фары пониженной яркости не произойдёт.

Схема для ПТФ в качестве ДХО которая у вас реализована является хендай солярис распиновка фары зависимой от алгоритма работы ресничек фар при использовании данного переходника. Добрый день, подскажите купил фары с линзой и диодом на солярис г. Ребята хотел просто подключить ближний дальний, и режим гобаритов у меня почемуто дальний не работает что может.

До сих пор тёплыми словами Автора вспоминаю, когда себе переделку надумал. Но сам ничего делать не. Мне осталось только фары установить другие, да переходники подключить, все работает исправно и по сей день, свой бывший солярис каждый месяц вижу.

Спасибо Андрей! Обмотка возбуждения расположена на роторе генератора, а ее выводы припаяны к двум медным контактным кольцам на валу ротора. Питание к обмотке возбуждения подводится через две щетки, которые установлены в щеткодержателе.

Стартер: 1 — передняя крышка; 2 — шестерня привода; 3 хендай солярис распиновка фары стартера; 4 — задняя крышка; 5 — контактные болты; 6 — тяговое реле.

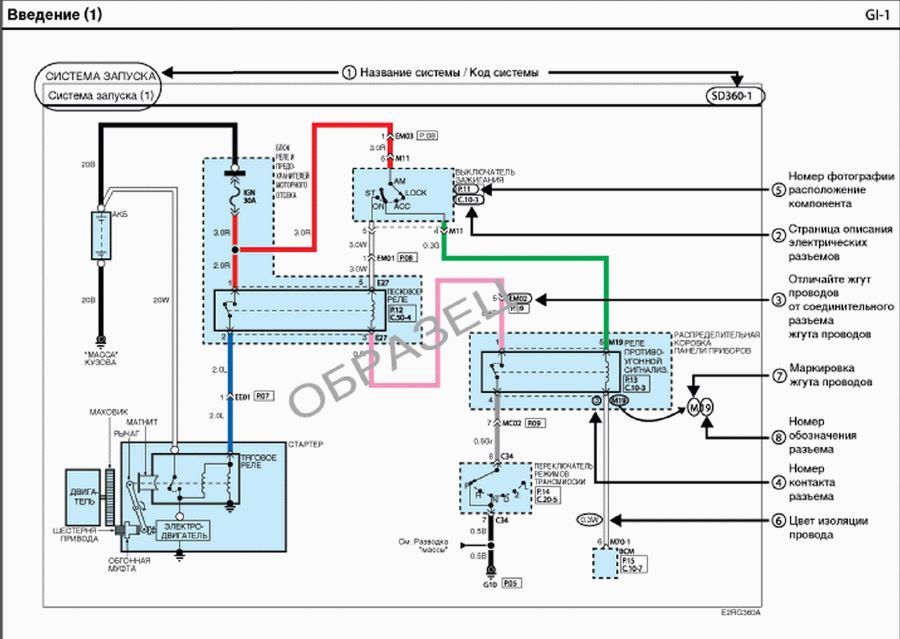

Стартер — четырёхщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, с роликовой муфтой свободного хода и двухобмоточным тяговым реле. К стальному корпусу стартера прикреплены постоянные магниты.

Корпус и крышки стартера стянуты двумя болтами. Вал якоря вращается в подшипниках скольжения.

На валу якоря установлена хендай солярис распиновка фары свободного хода с приводной шестерней, которая может перемещаться по шлицам вала. Муфта свободного хода передает крутящий момент только в одном направлении — от стартера к двигателю, разобщая их после запуска двигателя.

Это необходимо для защиты стартера от повреждения из-за чрезмерной частоты вращения. Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа зажигания в положение «START» питание подается на обе обмотки тягового реле втягивающую и удерживающую. Якорь хендай солярис распиновка фары втягивается и перемещает рычаг привода, который передвигает муфту свободного хода с приводной шестерней по шлицам вала якоря, вводя шестерню в зацепление с венцом маховика.

При этом отключается втягивающая обмотка и замыкаются контакты тягового реле, включая электродвигатель стартера.

После возвращения ключа в положение «ON» удерживающая обмотка тягового реле обесточивается и якорь реле под действием пружины возвращается в исходное положение — контакты реле размыкаются, и шестерня привода выходит из зацепления с маховиком. Неисправное тяговое реле заменяют. Неисправность привода стартера выявляется при осмотре после разборки стартера.

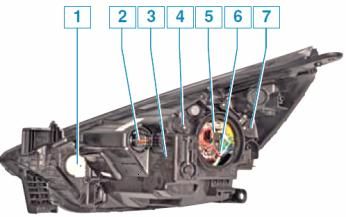

Система освещения и сигнализации включает в себя: две блок-фары, противотуманные фары, боковые указатели поворотов, задние фонари, фонари освещения номерного знака, дополнительный сигнал торможения, плафоны освещения салона и багажного отделения, звуковой сигнал, а также выключатели всех этих потребителей. Блок-фара: 1 — патрон лампы указателя поворота; 2 — разъем хендай солярис распиновка фары 3 хендай солярис распиновка фары исполнительный механизм регулятора направления пучков света фар; 4 — болт регулировки пучка света фары в вертикальной плоскости; 5 — лампа головного света; 6 — патрон лампы габаритного света; 7 — болт регулировки пучка света фары в горизонтальной плоскости.

Виды неисправностей

Автоэлектрики обычно делят неисправности центральных замков на два вида:

Отказ в работе полностью или частично.
Работает, но со сбоями из-за механических или электрических дефектов.

Квалифицированные специалисты, которые ремонтируют электрооборудование автомобилей, искать проблему всегда начинают с диагностики ремонтируемого оборудования.

Принцип работы устройства

Этот узел представляет собой сложное электромеханическое устройство. В его состав входят такие устройства:

Блок управления.
Провода соединительные.
Исполнительные механизмы с электроприводом.

Исполнительный механизм специалисты называют актуатором или активатором. В передней двери со стороны водителя, и иногда и в пассажирской, устанавливают привод, который называют управляющим. Он при включении через отдельные провода посылает управляющие импульсы на остальные исполнительные устройства.

Оптимальный вариант

Чтобы обезопасить свой Hyundai Solaris, необходима установка сигнализации. Однако на сегодняшний день ассортимент охранный систем довольно большой, но не все из них выполняют свои функции в полном объеме.

Для Hyundai Solaris, наиболее оптимальным вариантом является автосигнализация STAR LINE А93. Данная охранная система является одной из самых надёжных сигнализаций и относительно недорогих. Модель сигнализации STAR LINE А93 имеет ряд функций, которые даже не дадут возможности угнать автомобиль. Также охранная система надежно защищена от электронного взлома, что не дает возможности взломать ее при помощи специальных декодирующих устройств.

дистанционное управление дверными замками;
блокировка двигателя при поставленном охранном режиме;
возможность постановки авто под сигнализацию с работающим двигателем;
возможность управления сигнализацией при помощи мобильного устройства;
дистанционное управление замками капота и багажника.

Установка сигнализации StarLine A93 на «Хендай Солярис» позволила владельцам забыть об угрозе повреждения и угона (даже путём эвакуации). Этому способствовали помехоустойчивый диалоговый радиотракт с защитой от взлома, чувствительный датчик удара/наклона и авторизация по секретному ПИН-коду. Также эта модель сигнализации с автозапуском обеспечила владельцев «Солярис»:

· Гарантией комфортной поездки в любую погоду. Интеллектуальный автозапуск позволяет программировать прогрев двигателя по времени или реализовывать дистанционно с брелока.

· Гибкий сервис. Модель предполагает программирование таких возможностей, как настройка сидений и складывание зеркал.

Установка сигнализации занимает примерно 4 часа.

Прежде чем устанавливать сигнализацию необходимо помнить, что без должных знаний или при несоблюдении инструкции, можно нарушить функциональность охранной системы. Поэтому, чтобы все работало исправно, установка сигнализации должна осуществляться в автосервисе.

Как устанавливается автосигнализация

Перед установкой в салоне Hyundai Solaris необходимо снять облицовку передней панели. Для этого нужно снять боковую накладку под рулем, затем открутить 2 самореза, и под ней изымаем крышку монтажного блока (там, где находятся предохранители). Далее нужно открутить болты под торпедника и затем отсоединить его, аккуратно поддевая лопатообразной обверткой, чтобы разъединить с защелками.

Затем отсоединяется кожух рулевого вала. Чтобы его отсоединить нужно, снять верхнюю часть торпеды, предварительно не забыв открутить саморезы. Снимать верхнюю часть также необходимо аккуратно, как крышку монтажного блока с предохранителями.

После этого отсоединяется приборная панель Hyundai Solaris. Сперва, отрывается от защелок декоративная панель, затем откручиваются два шурупа под ней. После откручивания приборная панель удаляется.

Далее осуществляется монтаж приёмопередатчика с интегрированным датчиком удара и наклона. Монтируется светодиодный индикатор на левой стойке лобового стекла. Сервисная кнопка VALET устанавливается в любом месте. То есть где владельцу автомобиля будет удобно.

Под капотом автомобиля монтируется шести тональная сирена. Крепится на шпильку при помощи гайки м6. Также необходимо позаботиться о том, чтобы влага не попадала к сирене. Дополнительно под капотом устанавливается прибор измерения температуры двигателя и концевой выключатель. Кабели, соединяются между собой при помощи стяжек и выводятся через заводской уплотнитель, находящийся с левой стороны от защитного щитка двигателя. Установка основного блока осуществляется за приборной панелью.

В разъёмах приборного щитка, выполняются основные подключения. Масса охранной системы присоединяется к штатному месту, сразу над кик-панелью. В 1 разъеме приборного щитка. Подключается один поворотный сигнал, концевой выключатель багажника, а также контроль, за работой силовой установки. В панели к разъему 3 присоединяется 2 поворотный сигнал, а также сигналы стояночного тормоза и открытия дверей.

Для симуляции нажатия сцепления, в режиме автоматического запуска двигателя, необходимо подключить к приборной панели подключить сине-красный кабель концевого выключателя. К разъёму, который выходит из двери водителя подключается центральное управление замком.

К узлу разъема замка зажигания, присоединяется кабель от которого питается автосигнализация, а также цепь и модуль запуска силовой установки. К рамке устройства обхода базового иммобилайзера, монтируется в разрыв любой из кабелей штатной коробки в замке зажигания.

После этого выполняются установка и настройка чувствительности датчика наклона и удара, осуществляется тестирование работоспособности охранной системы. Установка облицовочной части передней панели Hyundai Solaris выполняется в обратной последовательности.

Охранная система для данного транспортного средства, это необходимая мера защиты от угона злоумышленниками. Сигнализация обладает великолепными защитными свойствами, такие как блокировка двигателя, замков багажника и капота, а также дверей машины, поэтому ее установка позволит обезопасить авто. Кроме того, сигнализация имеет защищённую двухстороннюю связь, которая уведомляет владельца на брелок с ЖК-дисплеем о любых изменениях, касающихся автомобиля.

Точки подключения автосигнализации на Hyundai Solaris 2018

Центральный замок – коричневый и оранжевый/черный в чёрном разъёме на блоке ВСМ над педалью газа.

Кик-панель водителя: двери – розовый в верхнем разьеме концевик багажника – зеленый статус двери водителя – сдвоенный коричневый

Повороты (только перед и бока) – на блоке предохранителей верхний разъём, тонкий белый и синий (там их много, надо звонить) Педаль тормоза – на кнопке педали Концевик капота (-) – на левом разъёме панели приборов (цвет уже не помню)

Сирену на стандартную шпильку на моторном щите Контроль двигателя (импульс) – на 3-х пиновом разъёме справа на блоке двигателя под проводами, которые идут на форсунки, чёрный. «Томагавк» по форсункам работает только на холодную, потом теряет машину.

Обход иммо – ВР-02 рамкой на замок зажигания. Видит без проблем.

Замок дополнительно оборудован механизмом блокировки рулевого вала.

После извлечения ключа из замка освобождается подпружиненная защелка. При попытке поворота руля защелка фиксирует рулевой вал от проворачивания
