Замена радиатора калина с кондиционером

Основные неисправности радиатора

Неполадки этого узла Калины возникают не так часто и являются следствием износа по естественным причинам халатности владельца автомобиля. Можно выделить два самых распространенных вида проблем:

• утечка охлаждающей жидкости;

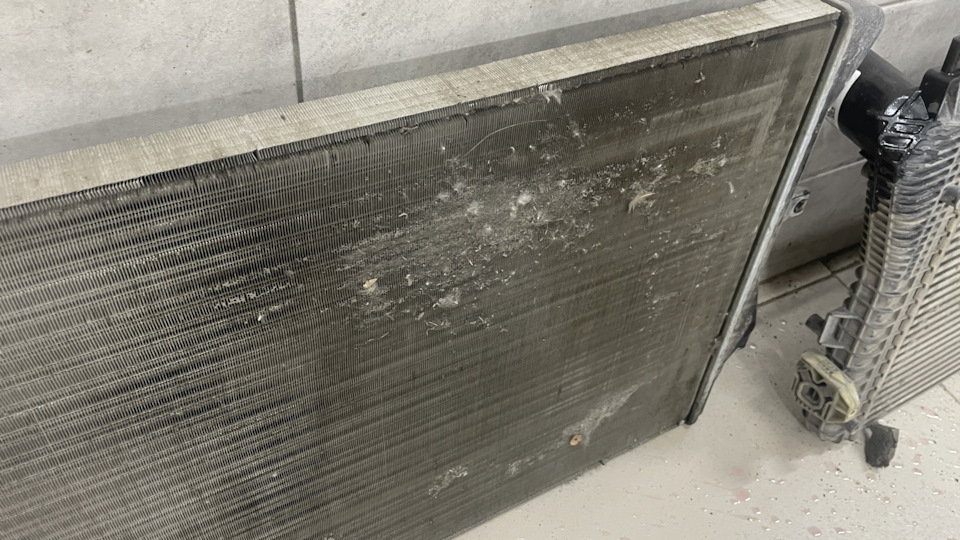

• закоксовка полостей внутри радиатора.

Утечки опасны тем, что снижение уровня охлаждающей жидкости приводит к повышению температуры двигателя. Это ведет к перегреву и заклиниванию мотора. Утечка горячего антифриза может быть травмоопасна. Жидкость в системе находится под давлением, возникновение течи может образовать фонтан, а попадание горячего антифриза на открытые участки кожи вызовет ожоги.

Закоксовка нарушает процесс циркуляции антифриза. В результате начинает остывать нижняя часть радиатора, а затем и весь теплообменник. Жидкость не будет охлаждаться, из-за чего возникнет перегрев двигателя. В большинстве случаев причиной закоксовки становится обычная накипь. Так происходит при заливании в СОД водопроводной воды. Реже засор случается из-за смешивания масла и антифриза. В этом случае причина – потеря герметичности прокладки головки блока цилиндров.

Демонтаж радиатора в Калине

Для снятия обозначенного узла и сопутствующих компонентов потребуется привлечь следующие инструменты:

• ключ на «10» (торцового типа);
• плоскогубцы с утоненными захватами;
• отвертку крестообразного профиля;
• если Лада Калина оснащена системой кондиционирования, то дополнительно запасаемся набором «Торкс» (профиль – звездочка).

1. Отключаем разъем питания от вентилятора системы.
2. Демонтируем этот узел. Он удерживается на радиаторе с помощью 4-х болтов. Для их откручивания потребуется воспользоваться ключом на «10». Извлечение производим в направлении вверх.
3. Далее переходим к снятию патрубков со штуцеров радиатора. Ослабление хомутов выполняем пассатижами или с помощью отвертки. Тот же ключ применяем для откручивания двух гаек, которыми радиаторный узел удерживается в посадочном месте.
4. Теперь изделие немного наклоняем в сторону двигателя и вынимаем вверх.

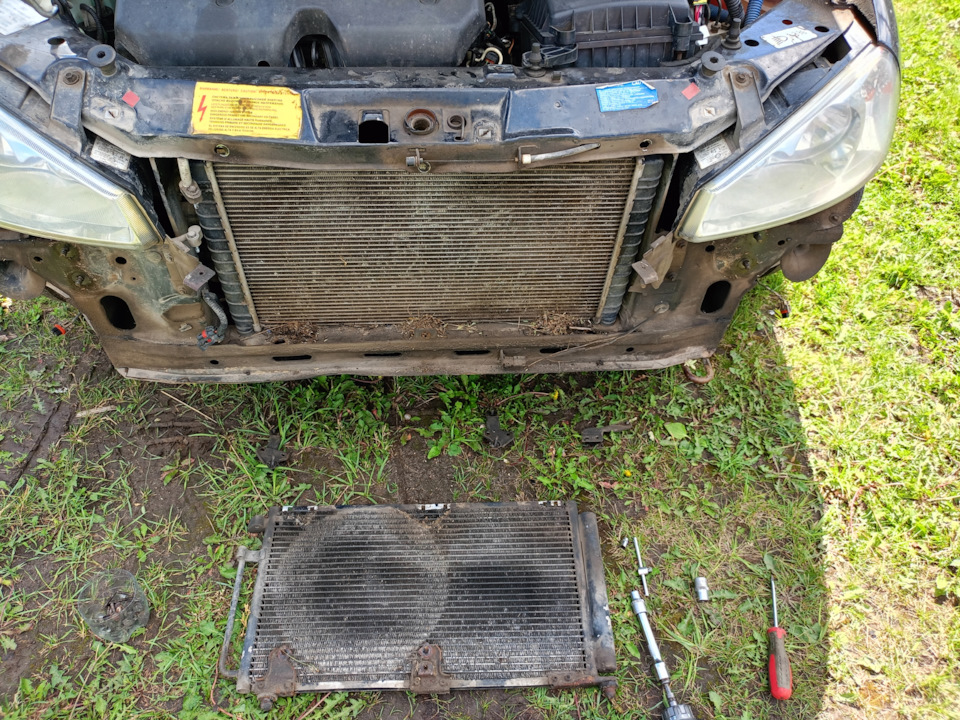

Демонтируя узел на Лада Калина, оснащенной кондиционером, потребуется прибегнуть к снятию дополнительных компонентов, имеющих непосредственное крепление к радиатору. Для осуществления данного мероприятия следует запастись ключом с профилем под звездочку.

Требуется открутить 4 винта. Во время демонтажа обращайте взор в сторону нижних подушек радиатора. Их можно как извлекать вместе с изделием, так и оставлять в посадочных нишах. Специалисты рекомендуют вынимать эти опорные элементы для оценки их состояния. Также нелишним будет вынуть резинометаллические втулки, присутствующие на корпусе радиаторного узла LADA Kalina. Их лучше сменить новыми аналогами.

После демонтажа радиатор подвергают проверке. Для этого применяют заглушки, устанавливаемые в отводы. Затем внутрь помещенного в воду узла нагнетают воздух (через малый штуцер) с давлением примерно в 1 бар. Если свищей достаточно много, то агрегат подлежит безоговорочной замене. Когда утечки несущественные, следует попытаться договориться с мастерами о ремонте узла в условиях станции. Новое изделие монтируется в обратном порядке действий. Особому вниманию следует подвергать резиновые патрубки и хомуты. Если состояние данных компонентов вызывает сомнение, то лучше их сменить новыми аналогами.

Когда все элементы системы собраны приступаем к заливке хладагента. Это действие выполняем до момента начала течи жидкости из патрубка блока подогрева дросселя.

Подготовка к монтажу нового радиатора охлаждения Калины

Замена радиатора охлаждения Калины может быть необходима в случае его повреждения или износа. Перед монтажем нового радиатора необходимо выполнить несколько подготовительных шагов, чтобы обеспечить качественную установку и работу системы охлаждения автомобиля.

Отключите двигатель и дайте ему полностью остыть перед началом работ. Работа с горячим двигателем может привести к ожогам.
Сначала необходимо сливать жидкость из системы охлаждения. Для этого найдите сливной патрубок под радиатором и разместите снизу емкость для сбора жидкости.
Открутите сливной патрубок и дайте жидкости стекти в емкость. Полностью освободите систему охлаждения от жидкости.
После слива жидкости следует удалить крепления радиатора. Разберите соединения крепления, снимите скобы и отключите шланги охлаждения.
Снимите отдельные детали или детали, замещаемые новыми

При этом обратите внимание на крепежные элементы, их надежность и целостность. Если имеются повреждения, замените детали.
Тщательно очистите рабочие поверхности и гнезда крепления

Убедитесь, что нет посторонних предметов, грязи или неровностей.
Установите новый радиатор охлаждения, следуя инструкциям производителя и используя новые крепежные элементы при необходимости.
Соедините шланги охлаждения с радиатором и соедините соединения крепления. Проверьте, чтобы все элементы были надежно закреплены.
Залейте охлаждающую жидкость в систему охлаждения согласно рекомендациям производителя. При этом следует проверить правильный уровень жидкости и отсутствие утечек.
Включите двигатель и проверьте работу охлаждающей системы на наличие проблем. Убедитесь, что двигатель остается на нормальной рабочей температуре и отсутствуют утечки.

После монтажа нового радиатора охлаждения Калины рекомендуется провести тестовую поездку, чтобы убедиться в его правильной работе и отсутствии проблем с охлаждением двигателя. В случае обнаружения любых неисправностей следует обратиться к специалистам для дальнейшего ремонта или замены деталей.

Модернизация системы охлаждения

Главный недостаток СОД Лады Калины – появление воздушных пробок, которые могут вызвать перегрев и выход из строя силовой установки. Для того чтобы избежать подобных ситуаций, автовладельцы модернизируют систему охлаждения самостоятельно. Для усовершенствования используется несколько способов:

• установка термостата с 6 отверстиями;
• добавление фильтра для охлаждающей жидкости;
• установка запорного крана для патрубка впуска антифриза на отопитель.

Также систему можно дополнить кнопкой включения принудительного охлаждения двигателя вентилятором, добавить трубки для отвода пара.

Самым действенным способом модернизации СОД считается доработка пароотвода. В патрубок расширительного бачка, соединяющего его с большим контуром, устанавливается заглушка. Штуцер освобождается и соединяется с нижним шлангом печки через тройник. Тонкий шланг от дроссельной заслонки глушится. Штуцер соединяется с расширительным бачком, в верхнюю часть которого врезается дополнительный сосок. Вместо этого можно использовать тройник. В результате отвод пара переносится на малый круг.

Установка термостата на 6 отверстий позволяет поддерживать в системе стабильную температуру, улучшить работу отопителя салона. Для предотвращения засоров СОД снабжают фильтром охлаждающей жидкости. Летом поможет установка дополнительного краника печки. Некоторые автолюбители устанавливают еще одну помпу. В результате жидкость циркулирует быстрее, двигатель прогревается за меньший период времени, снижается риск перегрева силового агрегата.

Замена радиатора охлаждения Калина 16 клапанов. Самостоятельная замена радиатора охлаждения на Калине — ничего сложного

Допустим, владелец авто по каким-то причинам решает, что радиатор двигателя нужно заменить. Обычно, это происходит после неудачной промывки системы охлаждения, после ДТП и так далее. В «Калине-2» заменить радиатор можно, даже не разбирая узел под названием «бампер».

То есть, защитная сетка (решётка) останется на своём месте. Далее рассмотрено, что именно нужно демонтировать перед снятием радиатора. Заметим, что сам этот узел крепится к кузову двумя гайками М6. Подтверждение есть в штатных чертежах.

Перед тем, как выполнить демонтаж

В любом автомобиле, в том числе и в Ладе Калине, замена радиатора охлаждения подразумевает то, что весь тосол из системы был слит. Как именно можно избавиться от старого тосола, подробно рассматривалось раньше. Ну а сейчас ещё раз заметим, что производить любые манипуляции можно после отключения АКБ. Проще открутить и снять именно «минусовую» клемму, что и делается на практике.

Получается, сначала требуется открыть капот и отсоединить клемму, а только затем можно приступать к последующим операциям. Одной из них будет удаление тосола, другой – демонтаж вентилятора.

Обратите внимание

Ещё раз посмотрите, как именно выглядит узел под названием «радиатор». До проведения его демонтажа необходимо удалить вентилятор с кожухом.

Главное при этом – не забыть отключить электрический разъём. А ещё, нужно отсоединить патрубки (два больших и один тонкий). Разумеется, всё это выполняют, когда тосола уже нет.

Скручиваем клемму АКБ ключом на 10

Владельцам автомобилей с 8-клапанными моторами повезло несколько больше, чем всем остальным. Для них нет необходимости снимать декоративную накладку, ограничивающую доступ к двигателю. Пластиковую накладку нужно удалить полностью:

Действия, перечисленные в списке, иллюстрируются на фото.

Надавливаем на рычаг, отключаем разъём

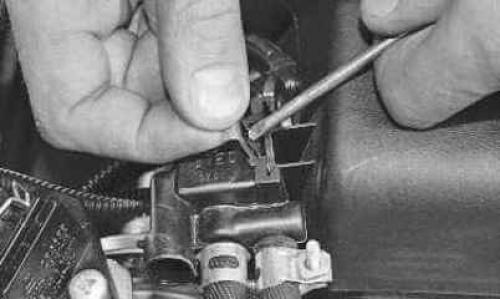

Плоской отвёрткой надавливаем на язычок пластины, чтобы вытащить её

Модуль клапана нужно отвести от двигателя

В завершение, выкручивают пластиковую пробку

Как снять радиатор (пошаговая инструкция)

Допустим, следующие требования выполнены:

• Минусовая клемма отключена;
• Тосола в системе охлаждения нет;
• Накладка 16-клапанного двигателя была демонтирована.

Тогда, можно приступить к демонтажу вентилятора, охлаждающего радиатор. Возможно, потребуется снять модуль воздушного фильтра, который препятствует свободному доступу в подкапотное пространство. Модуль не демонтируют полностью, а просто отводят его в сторону. Затем, можно снять вентилятор:

Иллюстрация к каждому действию приводится ниже.

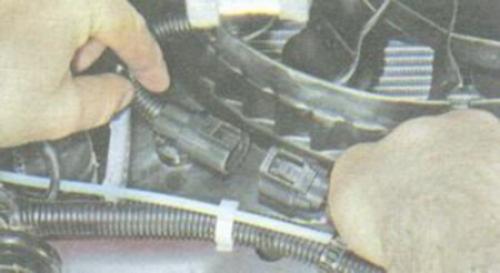

Отключение разъёма

Откручиваются два винтика в верхней части кожуха

Откручивается ещё один винтик снизу

Кожух нужно вытащить вертикально вверх

Если вентилятор был полностью удалён, дело остаётся за малым – нужно отключить от радиатора шланги. Выполнить это будет легко.

Сжав усики крепёжного хомута, деталь отодвигают от радиатора. Затем, каждый шланг можно отсоединить.

Важно знать, что в охлаждающей системе всегда есть тосол, пусть и в небольшом количестве. Для проведения указанных действий надевают защитные перчатки

А отводящий шланг (нижний) рекомендуется отключать первым, подставив под его патрубок свободную ёмкость.

Сам радиатор крепится двумя гайками, расположенными над верхней кромкой. Каждую гайку отворачивают, используя ключ на 10:

Выполнив указанное действие, надо снять две шайбы. Затем, блок радиатора вынимают, наклонив его к двигателю:

Снизу останутся две резиновые «ножки». Не потеряйте их! Эти детали будут использоваться в дальнейшем.

Если требуется замена радиатора системы охлаждения Калины-2, производят все указанные действия. Затем, выполняют монтаж нового узла. При этом, вся последовательность будет обратной к тому, что рассмотрено выше.

Не забудьте перед запуском двигателя залить тосол. Когда мотор отработает 2-3 минуты, охлаждающую жидкость доливают. О том, как избавиться от воздуха в СО Калины-2, рассказывается дальше. Удачной замены!

Два распространенных способа замены

Существует два способа, как заменить радиатор печки. При первом способе не нужно снимать панель. Второй способ описан в руководстве по эксплуатации Лада Калина. Он предполагает полный демонтаж торпеды (автор видео — Gaz0014).

Первый способ (без снятия панели)

При способе без демонтажа панели необходимо выполнить следующие действия:

1. В первую очередь обесточивается автомобиль путем снятия отрицательной клеммы с аккумулятора.
2. Выкрутив 4 болта, снимаем кожух с руля.
3. Снимаем накладки с педалей.
4. Выжав до упора педаль акселератора, необходимо открутить крепления педали тормоза.
5. Теперь нужно демонтировать патрубки радиатора.
6. Далее ножовкой по металлу необходимо отпилить нижнюю часть панели.
7. Теперь можно демонтировать радиатор.
8. Перед монтажом патрубки следует укоротить на 1,5 – 2 см, чтоб легче было монтировать новое устройство.
9. Далее надеваются шланги.
10. Сборка производится в обратном порядке. Отпиленная часть панели возвращается на место.

Это более простой способ замены радиатора отопителя.

Второй способ

Способ с полным демонтажем торпеды более сложный и трудоемкий.

Для выполнения работ следует приготовить следующие инструменты и материалы:

• набор гаечных ключей;
• отвертки;
• нож;
• новый радиатор.

Новое изделие для Лады Калины Замена радиатора печки на Калине вторым способом состоит из следующих этапов:

1. Перед тем, как снять торпеду, необходимо демонтировать декоративную накладку.
2. Далее откручиваем саморезы по обеим сторонам торпеды.
3. Затем демонтируется накладка с панели приборов под лобовым стеклом.
4. На следующем этапе демонтируются решетки воздуховодов.
5. Далее необходимо демонтировать накладку, которая содержит органы, управляющие кондиционером и печкой.
6. Когда будет снята накладка, можно открутить два шурупа, с помощью которых крепится панель приборов, и демонтировать ее.
7. Чтобы не повредить, электронный блок управления нужно отвести в сторону.
8. Торпеда снимается после откручивания 9 гаек крепления ее к кузову Лада Калина.
9. После демонтажа торпеды доступен радиатор отопления.
10. На следующем шаге откручиваются шурупы крепления кожуха печки, отсоединяются патрубки.
11. Теперь можно снимать старое и устанавливать новое устройство отопления.
12. Установив новый радиатор, сборку выполняют в обратном порядке.

Лада Калина без торпеды Самым сложным является демонтаж приборной панели, так как приходится снимать очень много деталей и трогать проводку. Возвратив на место все детали, нужно завести двигатель, дать ему прогреться и проверить работу печки.

Как выполнить работу над руководством (классический способ)

1. Согласно заводской инструкции, работа по демонтажу отопительного прибора занимает от трех до шести часов, включая подготовительный этап. Ниже кратко анализируется основной этап демонтажа нагревателя. Вам необходимо начать с отсоединения отрицательного контакта аккумулятора. Перед снятием нагревателя необходимо отсоединить отрицательную клемму аккумулятора
2. Второй шаг: снять облицовку рамы ветрового стекла. Мы снимаем аккумулятор и корпус воздушного фильтра вместе с воздуховодом. В соответствии с инструкциями вам необходимо снять облицовку каркаса ветрового стекла
3. Извлеките аккумулятор из моторного отсека.
4. Следующим шагом будет отсоединить шланги радиатора, которые будут сливать хладагент и подбираться под машину. Перед сливом охлаждающей жидкости отсоедините шланги отопителя
5. Затем необходимо отвинтить болт, крепящий нагреватель к перегородке моторного отсека. Отсоединить нагреватель
6. Последний шаг. снять крышку нагревателя и теплообменник. Радиатор расположен под приборной панелью в пластмассовом корпусе, поэтому в этом случае консоль и передние сиденья должны быть сняты с пассажирского салона. Кроме того, основной этап работы, помимо снятия торпеды, предшествует демонтаж рулевой колонки, рулевого усилителя и центрального туннеля.

Подготовка и алгоритм замены

Оборудование и сопутствующий инструмент:

• Накидной, рожковой, головка размером на «10»;
• Крестообразная отвертка средней длины;
• Емкость для слива отработки и остатков реагента;
• Пассатижи с тонкими зубцами на концах.
• Загнать авто на смотровую яму или эстакаду;
• Дать остыть двигателю и охлаждающей жидкости также;
• Подставить емкость под сливной кран радиатора;
• Открыть верхнюю крышку расширительного бачка, кран и начать слив;
• Используя отвертку отвинтить четыре болта, которые крепят кулер на полимерном каркасе;
• Ослабив немного хомуты на верхнем и нижнем патрубках отсоединить их от металлических рукавов;
• Отсоединить ленточный хомут и шланг, соединяющий расширительный бак и радиатор. Необходимо быть внимательным, так как возможно вытекание остатков тосола;

• С помощью накидка или головки отвинтить два болта, крепящие радиатор к кузову автомобиля;
• Немного наклонив во внутрь двигателя, начинаем освобождение радиатора;
• Извлекаем две резиновые подушки крепления и параллельно проводит их диагностику. При необходимости делаем замену;
• Очищаем струей воды внешнюю и внутреннюю оболочку изделия для удаления нежелательных отложений или остатков насекомых, которые могут стать причиной плохой циркуляции и охлаждения;
• Проверяем на предмет герметичности путем искусственной заглушки выходных отверстий, кроме одного, через который подаем воздух под давлением;
• Опускаем в емкость с водой и ждем порядка 30 сек. Пузырьки воздуха укажут на течь;
• Метим область мелом и отправляем на запайку;
• Не место старого ставим новый и собираем в обратной последовательности;
• Заливаем охлаждающую жидкость, желательно новую;

По времени замена радиатора охлаждения на Калине может занять не более 30 минут чистой работы, не считая времени на охлаждение автомобиля. Таким путем вы как водитель приобрели бесценный опыт и сэкономили денежные средства, которые были бы потрачены на оплату услуг на СТО. А старый радиатор после пайки можно аккуратно сложить в гараже, предварительно запаковав все отверстия от насекомых и жучков, до следующей необходимости.

Стал слишком часто включаться вентилятор системы охлаждения или автомобиль перегревается? Одна из причин – грязный радиатор охлаждения, который уже не может выполнять свои обязанности на все 100%. А Вы знаете, как снять радиатор двигателя Лада Калина/Гранта своими руками?

Потребуется: снять вентилятор радиатора, слить тосол, приготовить ключ «на 10» (лучше торцевая головка), крестовая отвертка и пассатижи с длинными тонкими губками.

Порядок снятия радиатора двигателя:

1. Сдвинуть хомут, сжав усики крепления шланга.
2. Снять шланг со штуцера радиатора.
3. Сдвинуть хомут подводящего шланга к радиатору, сжав усики.
4. Снять шланг с патрубка радиатора.

1. Аналогичным образом отсоединить от радиатора отводящий шланг.
2. Отвернуть две верхних гайки крепления радиатора.
3. Снять гайки и шайбы.
4. Снять радиатор охлаждения с автомобиля, наклонив его к двигателю.

Установка радиатора охлаждения производится в обратной последовательности, предварительно заменив две подушки нижнего крепления и резинометаллические втулки верхних креплений радиатора.

Для справки: в настоящее время цена радиатора Гранты с каталожным номером 21900-1301012-01 составляет 4200р. А радиатора Калины 11180-1301012-00 имеет стоимость 1500р.

Кстати, чтобы продлить срок службы рекомендуется установить решетку радиатора (на Гранту или Калину и Калину 2).

Удаляем воздух из системы охлаждения (пример на видео, двигатель 21116)

Радиатор следует сменить, сели вы обнаружили утечку жидкости в автомобиле ладе калине 2. В специализированных сервисах радиатор возможно осмотреть и починить.

Предупреждение

Проводите процедуру съёма только на холодном моторе.

2. На транспорте с системой кондиционирования открепите передний бампер.

Примечание

Передний бампер отсоединяют потому, что при снятии радиатора конструкции охлаждения, необходимо также снять конденсор конструкции кондиционирования. Из-за бампера данная процедура станет недоступной так, как он закрывает доступ.

3. Достаньте электрический вентилятор радиатора.

4. Сожмите усики хомута крепления сапуна, сместите хомут по сапуну,

5. Рассоедините сапун и штуцер радиатора.

6. Сожмите усики скрепляющей стяжки подводящего сапуна в сторону радиатора, сместите стяжку по шлангу.

7. Снимите сапун с патрубка радиатора.

8. Таким же образом рассоедините отводящий сапун и радиатор.

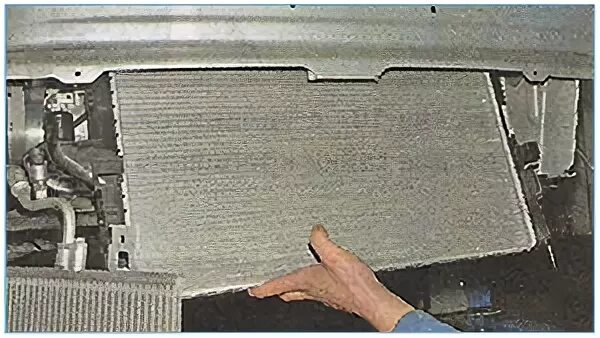

9. На транспорте, оснащенном конструкцией кондиционирования, разъедините радиатор конструкции охлаждения и конденсор системы кондиционирования. НЕ разъединяя конденсор и трубопроводы. Зафиксируйте конденсор на рамке радиатора.

Предупреждение

Будьте внимательны, во время разъединения конденсора от кондиционера. Отводите его на нужное расстояние, чтоб не навредить трубопроводам конструкции кондиционирования.

10. Выверните 2-е скрепляющие гайки к верхней поперечине рамки радиатора,

11. Достаньте гайки, зафиксированные под гайками шайбы,

12. Наклоните радиатор к мотору,

13. Достаньте радиатор из отсека мотора лады калины 2.

14. Снимите с радиатора 2-е нижние скрепляющие подушки, если такие остались на установочных штифтах радиатора. Если подушки остались на кузове, достаньте их из нижней поперечины рамки радиатора.

Примечание

Подушки с дефектами, смените.

15. Достаньте из консоли радиатора резинометаллические втулки.

Примечание

Смените втулки с изъянами, такими как, потеря эластичности.

16. С помощью водяного напора, помойте и высушите радиатор. Если на пластмассовых боках радиатора вы заметили трещины, смените деталь.

17. Проверьте герметичность радиатора, для этого заглушите его трубы и поместите в сосуд с водой, подведите к нему воздух под давлением 0.1 МПа. Не менее 30 с, из радиатора не должен исходить воздух в виде пузырей. Если радиатор не вмещается в сосуд целиком, проверяйте его постепенно со всех сторон.

18. Оденьте на штифты радиатора нижние скрепляющие подушки, а вставьте в консоли верхние скрепляющие втулки. Затем, зафиксируйте радиатор в противоположном порядке снятию.

Совет

Что бы в будущем избежать вытекания ОЖ, перед тем, как подсоединить к радиатору сапуны, вскройте патрубки радиатора герметикой .

19. Зафиксируйте электрический вентилятор и все снятые детали в противоположном порядке снятию.

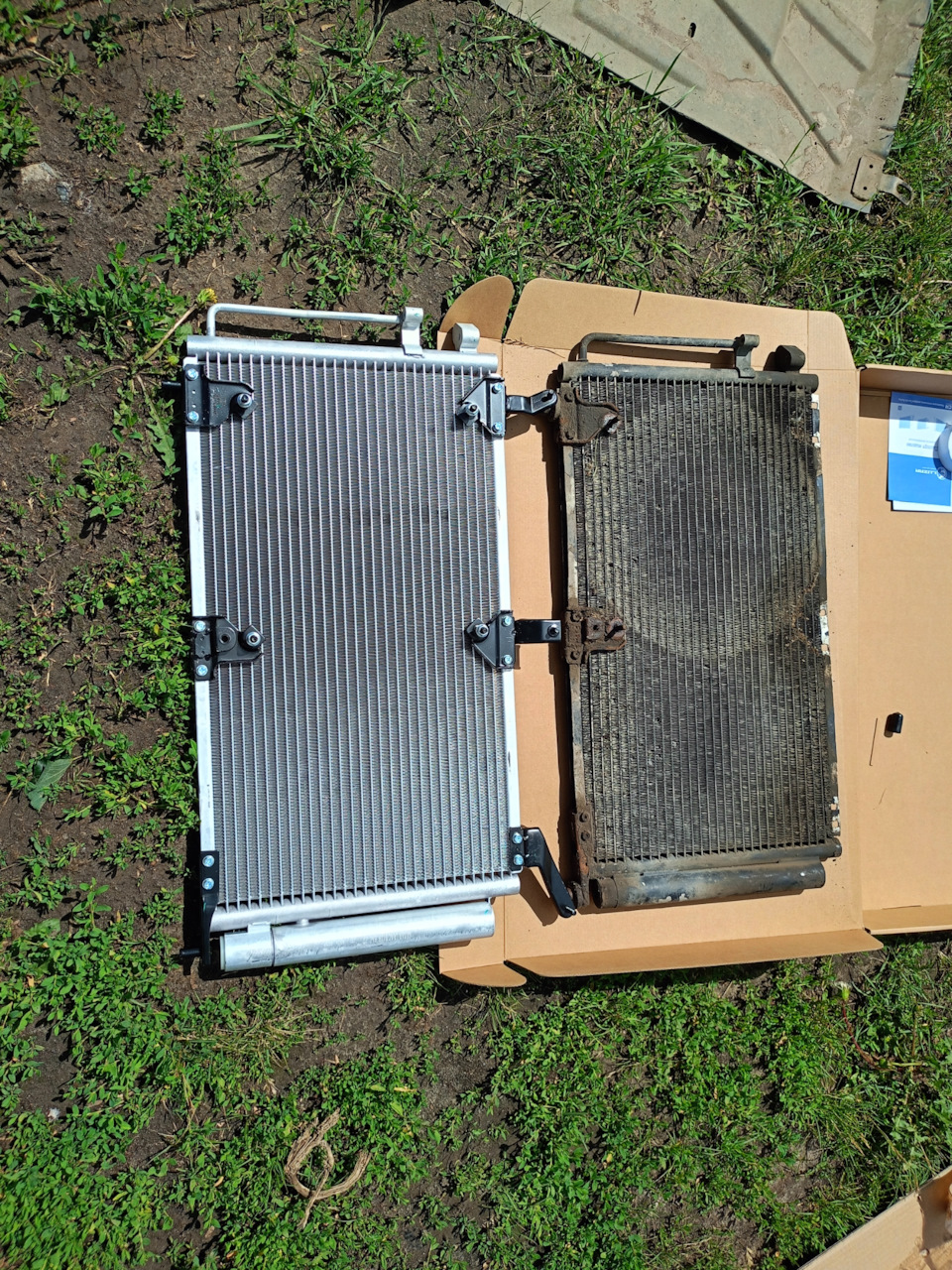

Замена радиатора калина с кондиционером

Столкнувшись с необходимостью замены одного радиатора – радиатора кондиционера или радиатора охлаждения – автомобилист ранее был вынужден приобретать узел в сборе, переплачивая значительную сумму (более 10 000р. за узел в сборе). Теперь – с появлением на рынке радиаторов LUZAR, которые продаются отдельно – автомобилист найдет наилучший путь решения своей проблемы по доступной цене.

Особенности радиатора охлаждения:

1. уникально малый шаг охлаждающих трубок – 6мм – обеспечивает наилучшие показатели теплообмена при сохранении размеров сердцевины.

Особенности радиатора кондиционера:

1. мультипортовый профиль охлаждающей трубки позволяет выдерживать высокое давление хладагента;
2. комплектуется ресивером (осушителем).

https://youtube.com/watch?v=rXR_k7xCYMs

Этот ролик обработан в Видеоредакторе YouTube ()

Важный этап — снятие узла

Радиатор охлаждения и сопутствующие узлы откручиваются с помощью таких инструментов:

• торцевой ключ на 10;
• пассатижи с цилиндрическими тонкими концами;
• отвертка крестообразная;
• при ведении работ на Калине с кондиционером — набор внутренних торцевых ключей TOPEX (под «звездочку»).

Для демонтажа радиатора надо первым делом снять вентилятор охлаждения двигателя, предварительно отключив от него разъем электропитания. Вентилятор крепится к радиатору на 4 болтах. Болты откручиваются торцевым ключом на 10, после чего вентилятор вынимается через верх.

Следующий шаг — снятие с радиатора резиновых патрубков: верхнего, нижнего и идущего от расширительного бачка. Хомуты патрубков ослабляются пассатижами либо отверткой. Далее тем же ключом необходимо отвернуть 2 гайки крепления агрегата. Теперь охладитель можно наклонить в сторону двигателя и вытащить наружу.

Работая с Калиной, оборудованной кондиционером, вам придется столкнуться с дополнительным устройством охлаждения, прикрепленным к главному радиатору. Для их разъединения ключом под «звездочку» надо открутить 4 болта.

При снятии радиатора обратите внимание на нижние опорные подушки, они могут выниматься вместе с агрегатом или оставаться в кузовных отверстиях. Подушки лучше извлечь, чтобы изучить на предмет работоспособности

То же касается и резинометаллических втулок, установленных на корпусе охладителя. При необходимости эти детали тоже подлежат замене.

Неисправность радиатора можно локализовать, если заглушить его большие патрубки, погрузить в емкость с водой и через малый штуцер подавать воздух под давлением не выше 1 бар. Если мест прорыва воздуха много, то агрегат меняется на новый.

При наличии 1-2 небольших свищей попытайтесь договориться о ремонте на СТО, самостоятельно браться за это не стоит. Устройство алюминиевого радиатора таково, что неосторожными движениями легко навредить еще больше.

Новый охладитель устанавливается вместе с подушками на место и прикручивается гайками

Дальнейшая сборка производится в обратной последовательности, причем следует обратить внимание на состояние резиновых патрубков и хомутов. Возможно, их тоже лучше заменить

Подведем итоги

Замена радиатора охлаждения в системе охлаждения LADA Kalina не считается сложной. При наличии всех потребных условий и средств работа осуществляется в собственноручном режиме. Что не получится реализовать самому, так это пайку алюминиевых сот радиаторного узла. Не каждый специалист возьмется за такое кропотливое дело, как замена радиатора охлаждения.

Где находится радиатор и вентилятор системы охлаждения? Он за телевизором передним сразу находиться, сразу вам объясним что такое телевизор а то некоторые не поймут ещё что это такое, в общём телевизор это можно сказать металлическая рама на которую фары вещаются, бампер, решетка радиатора и капот ещё на него опускается крючком, кроме этого телевизор соединяет ещё между собой два лонжерона (Один с левого бока, другой с правого) вот за ним то и находиться сразу радиатор (Указан синей стрелкой он) и уже после радиатора (На него прямо) установлен вентилятор который для наглядности указан на фото красной стрелкой.

Когда нужно менять радиатор и вентилятор системы охлаждения? Сам вентилятор по сути служит долгую жизнь и если он перестаёт работать, то здесь два варианта появляются, первый вариант это либо датчик температуры охлаждающей жидкости пришёл в негодность и когда автомобиль сильно нагревается, то контроллер (Это мозги в инжекторе) просто не может понять это (Вить датчик то пришёл в негодность) и вентилятор поэтому не включается, второй вариант это выход из строя электродвигателя вентилятора (За электродвигатель принимайтесь только после проверки на работоспособность датчика температуры, просто он стоит не малых денег и если вы его замените, ещё не факт что всё дело в нём было), с обоими вариантами разобрались, теперь кратко скажем про то, когда нужно сам радиатор менять на новый, обязательно он заменяется в случае если он течёт (Постоянно капельки в этом случае будут скапливаться под автомобилем) особенно это будет заметно в холодное время года, кроме того если у вас небольшой бюджет и вы хотите сэкономить, то маленькую щель в радиаторе можно заделать при помощи паяльника, сваркой так же можно, но есть ещё один способ, хорош или нет он думайте сами, в автомагазинах продаётся специальное вещество (С продавцами поговорите, они возможно поймут о чём идёт речь) его нужно будет с охлаждающей жидкость смешать и тем самым оно забьётся в эту маленькую дырку и течь прекратиться, но вот только если отверстие слишком больше, то данное вещество вам уже не поможет.
