Как правильно настраивать, обслуживать и ремонтировать поврежденный ремень безопасности

Ремонт ремней безопасности с пиропатроном своими руками

1. Задвигаем переднее сиденье максимально вперед. 2. Откручиваем глухой конец ремня от кузова. 3. Разбираем нижнюю часть обшивки стойки, за которой стоит механизм (не описываю как, нетрудно найти) 4. Аккуратно подковыриваем заглушку на механизме регулировки высоты ремня — и пока что ничего не откручиваем. 5. Максимально снимаем обшивку средней стойки, что бы хоть как-то контролировать процесс изнутри. 6. Откручиваем ремень от регулятора очень аккуратно — можно потерять мелкие детали механизма регулировки, особенно возвратную пружину, что я конечно же и сделал. Благо потом нашел. Откладываем механизм регулировки высоты в сторону. 7. Снимаем механизм ремня безопасности, отсоединяем разъем системы безопасности. 8. Снимаем крышку — крепится на 3 защелках 9. Аккуратнее с «шариком»! Он может выпасть. 10. Снимаем пластиковый корпус и обнаруживаем механизм зажима ремня 11. Снимаем стопорную монетку 12. Под стальной пластиной внутри находится управляющий механизм — тут же располагается возвратная пружина, которая при срабатывании пиропатрона слетает со своего стандартного места безнадежно блокирует ремень и не дает ему раскручиваться. 13. Сжимаем пружину и ставим её на свое законное место.

Все. Осталось только провести сборку в обратном порядке.

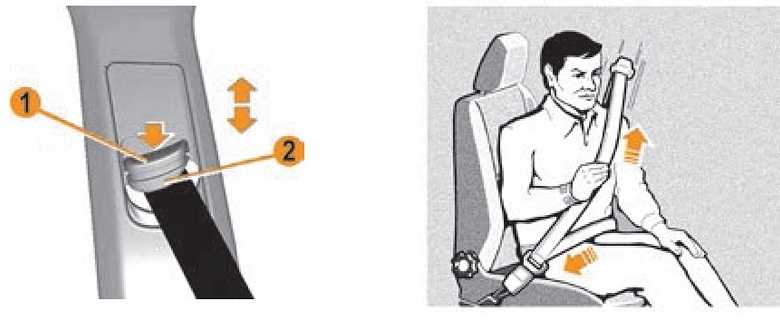

Помните, что пространственное положение механизма ремня безопасности влияет на его работу! Поэтому, при установке его на место проконтролируйте правильность работы.

Цена новых ремней

Следующая таблица дает представление сколько придётся потратить на покупку ремня безопасности в лучших автомагазинах в крупнейших городах РФ.

Таблица 2. Стоимость ремней.

Город	Название сервиса	Адрес	Средняя стоимость
Москва	Трекер24	Луганская улица, вл. 5, ТК Царицынский Радиорынок	1170 руб
КрепежКлючи	ул. Люблинская, 96, стр. 2	2400 руб
Компания РеалАвто, ООО	ул. Рабочая, 84, стр. 13	1470 руб
Авто Фаворит	Сущевский вал, 75	2340 руб
AutoLux	Дмитровское шоссе, 135	3510 руб
Санкт-Петербург	Компания Bumervod	Ириновский просп. 1	600 руб
СПАВТО	Всеволожский, Мурино пос. 25	900 руб
Скат-Плюс	ул. Кубинская, 81	1440 руб
СтаКос	Московское ш., 46	2400 руб
Магазин Орион-авто	ул. Салова, 57	1170 руб
Новосибирск	Auto54	ул. Фабричная, 23	2340 руб
1001 запчасть	ул. Лазурная, 2 а	3500 руб
3000 мелочей	Гусинобродское ш., 62, оф. 1пав.	2940 руб
54 Регион	ул. Лазурная, 4/1	1470 руб
Art-Avto	ул. Большая, 255, корп.1	2630 руб
Екатеринбург	ИП Будилин А.А.	ул. Отрадная, 1 а	1170 руб
Лагуна	пр. Водительский, 12	2240 руб
Автосервис Европа	ул. Корепина, 52 а	3650 руб
Комфорт-авто	ул. Бардина, 28	1570 руб
Автоцентр Краснолесье	ул. Начдива Онуфриева, 57 а	2840 руб
Нижний Новгород	Автозапчасти	улица Чаадаева, 103, корп. 2	2340 руб
Автостар 52	Кировская улица, 106	1470 руб
ИП Квасов Г.Н.	Авиаторская улица, 3А	3500 руб
Автостимул	улица Никитина, 1	2400 руб
Фаворит-Chery	улица Родионова, 167В	900 руб

В завершении следует отметить, что лучше не ездить с заклинившим ремнем безопасности по дорогам во избежание штрафных санкций.

Также не следует самостоятельно заниматься восстановлением этого механизма. Если не уверены в своих силах, доверьте дело специалистам.

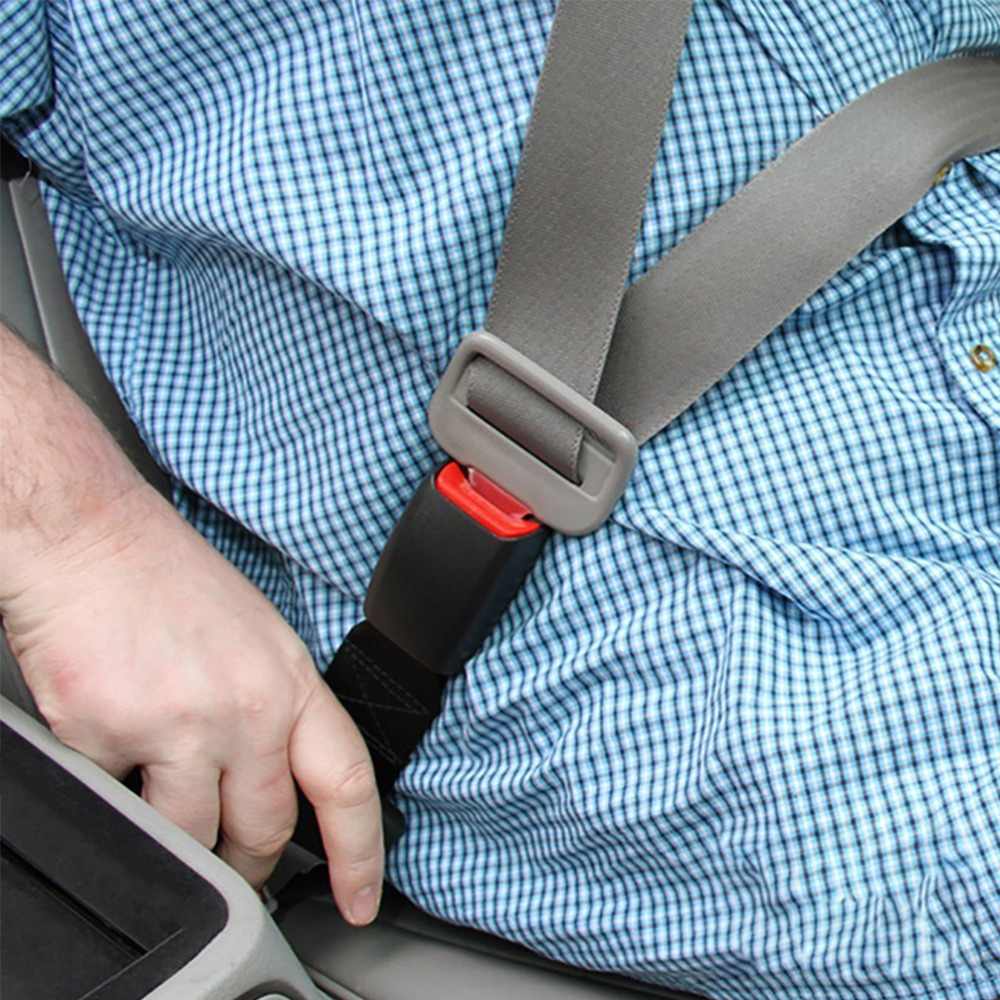

Кому и когда нужно пристегиваться

Необходимость использовать приспособление во время движения автомобиля диктуется ПДД. Пункт 2.1.2 гласит:

Водитель механического транспортного средства обязан при движении на транспортном средстве, оборудованном ремнями безопасности, быть пристегнутым и не перевозить пассажиров, не пристегнутых ремнями.

Необходимость использовать устройство существует не только для водителя, если верить пункту 5.1 Правил:

Пассажиры обязаны при поездке на транспортном средстве, оборудованном ремнями безопасности, быть пристегнутыми ими…

Обойтись без этого могут:

инструктор по вождению, если его ученик сидит за рулем;
сотрудники оперативных служб, едущие в населенном пункте на служебном авто, в том числе в качестве пассажиров.

Для всех остальных участников движения использования ремня безопасности обязательно.

Следующий способ по разблокировке ремешком безопасности после аварии актуален для многих легковых авто. Он не особо отличается от первого способа, но есть принципиальные различия, о которых надо сказать. На примере будет рассматриваться легковой автомобиль Mitsubishi Lancer. Итак, начнем:

Для начала следует демонтировать и аккуратно разобрать натяжитель ремешка. Пружину необходимо зафиксировать, чтобы она не размоталась.
После этого следует разобрать механизм пиропатрона. Сделав это, вы увидите зубчатую рейку, которая уже вышла из строя. Ее можно выкинуть. Если у вас в наличии есть новая зубчатая реечка, то ее можно заменить на ту, которая сломалась во время блокировки ремней. Желательно заранее приобрести ее в автомобильном магазине.
Демонтировав шестерню устройства, вы увидите немного мусора от пластиковых деталей. Все это можно выкинуть, в дальнейшем эти элементы не понадобятся.
Всю дальнейшую сборку нужно производить в обратной последовательности. Если пружина механизма была размотана, то сам ремешок нужно будет намотать своими руками. Затем пружинный механизм можно установить на место.

1. Стрелкой на фото отмечен разрез, который позволит заблокировать пружинку.

2. После этого нужно разобрать пиропатрон и заменить поломанную пружинку на новую.

3. Отломанные части механизма после блокировки, которые можно выкинуть.

Рекомендуем: Замена троса сцепления lada 2109i (ваз 2109i)

Как вы видите, сама процедура практически не отличается. Во втором случае рассмотрен процесс разблокировки механизма более легкой конструкции. Более подробнее о процессе разблокировки вы можете посмотреть на видео, предоставленном ниже. Учтите также, что комплектация не всех транспортных средств позволяет произвести разблокирование устройства ремешков.

Все потому, что некоторые производители категорически против повторного использования заблокированных элементов после ремонта. И в этом есть смысл: ведь данный компонент служит для безопасности, поэтому экспериментировать в таких случаях некоторые производители авто не рекомендуют. Именно поэтому иногда на самих ремешках можно увидеть небольшой компактный ножик. Он предназначен для разреза ремешков безопасности после аварии.

Также имейте в виду, что если после разбора и сбора устройств осталось много «лишних» деталей, то подумайте трижды — а стоит ли повторно использовать данный ремень? Ведь у вас уже нет гарантии, что он будет функционировать должным образом. Безопасность — всегда превыше всего, поэтому лучше не скупиться, а приобрести новые ремешки безопасности в случае необходимости. Ну или доверить это дело специалистам, которые за деньги гарантированно смогут сделать все правильно.

Варианты ремонта

Меры по устранению неисправности напрямую зависят от причины поломки:

Если вы успешно вытянули ремень, пристегнулись, но при необходимости отстегнуться лента не возвращается в исходное положение, проблема может заключаться в пружине. Она часто соскакивает из-за длительной эксплуатации или при напряжении. Необходимо разобрать облицовку и достать до барабана, чтобы установить пружину в правильном положении. Если она на месте, придётся менять барабан.
Грязь на ленте и в зонах её фиксации также может послужить причиной того, что лента не возвращается в исходную позицию. Со старыми машинами такая проблема наиболее распространена. Просто промойте всё устройство и тщательно его просушите.
Если устройство заклинило и ремень безопасности не вытягивается вовсе, причиной также может послужить скопление грязи, но уже не на ленте, а непосредственно в механизме. Для устранения неполадки воспользуйтесь специальным составом, приобрести который можно в любом магазине автотоваров. Распылите его как можно ближе к механизму и пару раз попробуйте подвигать лентой, чтобы разработать устройство. Также можно самостоятельно разобрать устройство и почистить его, но предварительно вытяните ленту до конца и зафиксируйте её подручными приспособлениями, в качестве которых может выступить бельевая прищепка или канцелярская скрепка.

Устройство

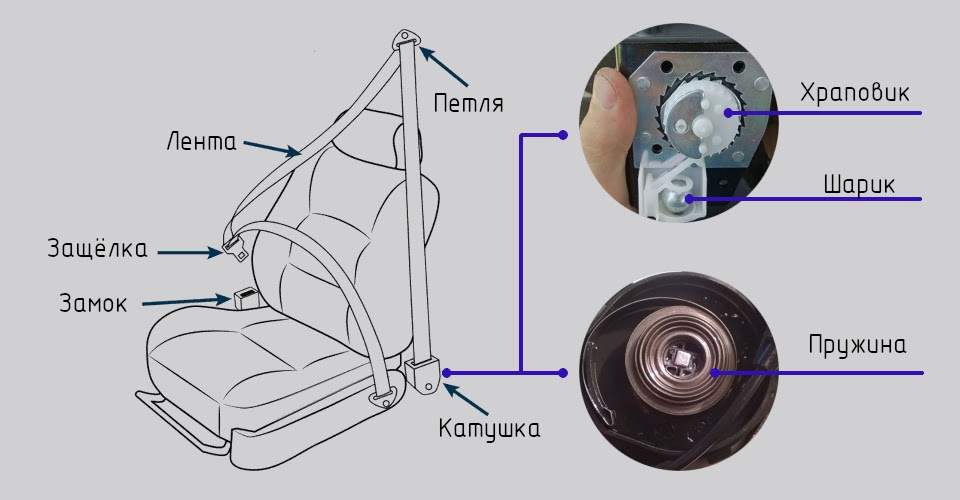

Из чего состоит ремень безопасности

Схема трехточечных устройств показана на картинке. Лента продета сквозь кольца фиксирующих петель, которые жестко прикручены к кузову машины. Защелка вставляется в замок. Если заклинил ремень безопасности, дело в неисправности катушки. Она состоит из намоточной оси вращения с храповым механизмом (инерционный блокиратор) на конце. Когда водитель резко дергает ленту, работает фиксатор, и вращение прекращается. Шарик (гравитационный блокиратор) реагирует на изменение угла наклона катушки. При сильном крене он давит на рычаг, и шестерня храповика перестает двигаться.

В новых автомобилях устанавливают дополнительные системы пассивной безопасности. В момент удара при ДТП между телом и капроновой лентой есть свободное пространство. Если его не убрать, травмы у водителя и пассажиров будут серьезными. Натяжители или преднатяжители при столкновении наматывают ремень, устраняя лишние зазоры. Вот как они устроены:

Принцип работы натяжителей

На картинке изображены тросовый и реечный натяжитель. Еще бывают роторные и шариковые. Вне зависимости от конструкции, принцип действия механизмов одинаковый. При возникновении аварийной ситуации на дороге датчик посылает электрический импульс в место установки пиротехнического заряда. «Петарда» срабатывает и приводит в действие натяжной механизм. За 10 миллисекунд ремень плотно обхватывает тело, потом клинит, и замирает в одном положении. Иногда даже продуманная система начинает давать сбои. Чтобы не было заеданий, советуем заняться диагностикой.

Могут ли быть травмы при ДТП, общие мифы о приспособлении

Многие автомобилисты и пассажиры игнорируют необходимость использования удерживающего устройства не только потому, что оно сковывает движения. Они считают, что ремень способен навредить. В какой-то степени это мнение верно, он действительно может привести к синдрому сдавления, перелому ключицы, порезам. Но при этом устройство спасет от более тяжелых травм. А проблемы возникают при серьезных ДТП или неверном его использовании.

Есть и другие мифы о ремне безопасности, мешающие водителям и пассажиром без боязни пристегиваться:

Он не позволит быстро выбраться из машины, если она горит или тонет. Подобное было возможно с допотопным устройством. Современные крепления отстегиваются быстро и практически без усилий.
Если скорость авто маленькая, приспособление не нужно. На самом деле без него при ДТП травм все равно не избежать. А если это столкновение с другим авто, скорость будет как минимум 50 км/ч. То есть вес человека возрастет до 3 тонн, и он рискует врезаться с огромной силой в стекло выскочить из салона.
При короткой поездке не стоит его использовать. В реальности же 75% аварий случается в пределах 40 км от дома.
На заднем сиденье авто ремень не пригодится. На самом деле сила инерции для пассажиров все та же, и она может привести к удару о передние кресла. Опасно быть без ремня и при опрокидывании ТС. А еще пассажиры сзади могут травмировать тех, кто впереди.
На месте, находящемся за водителем, пристегиваться необязательно. Но это кресло можно считать самым безопасным в авто только при использовании ремня.
При ДТП лучше вылететь из салона, чем остаться пристегнутым в кресле, так удастся сохранить жизнь. В реальности же шанс не погибнуть при этом 1 из 100, то есть минимальный. Ведь размозжить голову или тело можно и о дорогу, другие машины.
Если есть подушки безопасности, их достаточно. На самом деле без ремней они могут стать не спасителями, а убийцами.
Приспособление само может нанести травму. Это реально. Самое распространенное – повреждение шейного отдела позвоночника. Возможен ожог из-за трения о кожу. Но это – ничто в сравнении с травмами, которые могли быть при тех же обстоятельствах без удерживающего устройства.
Ремни доставляют физические неудобства. На самом деле они помогают выработать хорошую осанку, правильное положение тела во время движения. Нужно только верно отрегулировать ленту.

О том, как работает ремень безопасности и почему следует пристегиваться, смотрите в этом видео:

Наказание водителям за неиспользование приспособления налагается по статье 12.6 КоАП:

Если их в авто несколько, все проигнорировали необходимость использования ремня, платить придется за каждого.

Иногда после ДТП ремни нуждаются в замене. Но сначала можно попытаться их восстановить:

развинтить корпус крепления;
извлечь пружину, вставив в отверстие на коробке не позволяющую ей вылететь пластину, открутив винты;
аккуратно снять ее;
отвинтить крепления, держащие оболочку пиропатрона;
снять его;
демонтировать крышку пиропатрона, вытащив с помощью отвертки болтики;
удалить открывшиеся взгляду частички, заблокировавшие механизм;
собрать крепление заново, не забыв предварительно убрать пластину и поставить на место пружинку.

Роторный натяжитель: 1 – пиропатрон; 2 – ротор; 3 – приводной механизм; 4 – ремень безопасности; 5, 9 – выпускной канал; 6, 8, 10 – перепускной клапан; 7 – срабатывание первого пиропатрона; 11 – срабатывание второго пиропатрона; 12 – камера 1; 13 – срабатывание третьего пиропатрона; 14 – камера 2

После этого устройство нужно опробовать.

Можно ли восстановить ремни безопасности после аварии?

Основные составляющие элементы ремней

Необходимость ремонта и восстановления ремешков безопасности после блокировки актуальна практически для всех автолюбителей, когда-либо попадавших в ДТП. На определенные ситуации механизм ремней реагирует как на дорожно-транспортные происшествия. Это либо авария и срабатывание подушек безопасности, либо просто высокая нагрузка на устройство. В такие моменты срабатывает встроенный в систему пиропатрон. Заклинивать устройство может и в результате резкого торможения.

Если ремешки заклинило и они не работают, то действуют в соответствии с конструктивными особенностями машины. В некоторых моделях автомобилей запчасть не подлежит ремонту и ее разблокирование невозможно. Другого выхода, кроме как срезать ремень и установить вместо него новый, у автовладельца нет. Но в большей части транспортных средств изделия подлежат восстановлению, их механизмы можно ремонтировать. Часто в машинах при столкновении системы выстреливают обоими пиропатронами на передних сиденьях. Поэтому если вы едите один, а пассажира рядом нет, то все равно следует проверить, работает ли ремешок.

Другие причины неисправности ремней

Блокировка ремешков может произойти по другим причинам:

Естественный износ изделий. В результате длительного использования ремешок перестает втягиваться. Это обусловлено износом как самого ремня, так и механизма блокировки или одного из ее элементов.
Ремешок не втягивается из-за низких отрицательных температур либо износа роликового устройства.
Произошла поломка замка катушки либо вышло из строя основное устройство.
Ремешок не втягивается после его отсоединения либо его заклинило в результате попытки застегнуться.

Пользователь zhenya0164Wende в видео предлагает ознакомиться с процессом разблокировки ремня в Шевроле Авео T300.

Как поменять ремень безопасности?

Если ремонт механизмов не дал результатов, то единственным выходом будет замена ремня:

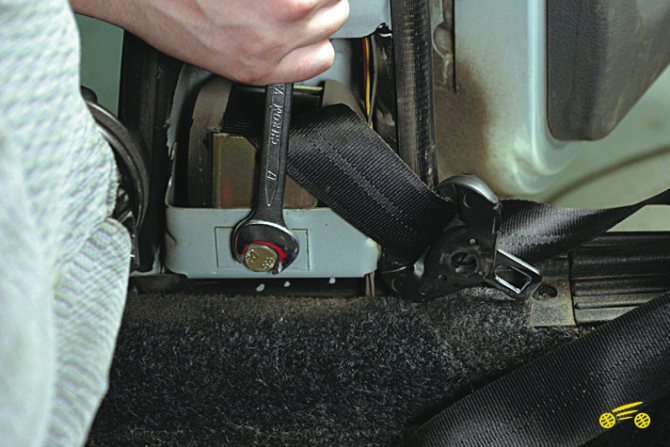

Откройте капот машины и отсоедините отрицательную клемму аккумуляторной батареи. Это делается для того, чтобы не нарушить рабочее состояние бортового компьютера транспортного средства. Когда клемма отсоединена, подождите не менее одной минуты. Преднатяжительные механизмы демонтировать и разбирать необязательно, а при снятии катушки не допустите попадания воды либо смазочного материала в устройство. Чтобы преднатяжители быстро не вышли из строя, на них не должны воздействовать повышенные температуры. При помощи гаечного ключа открутите болт нижней фиксации ремня, он находится за креслом водителя. После выкручивания снимите дистанционную втулку с шайбой. Это позволит сдвинуть ремень вбок, чтобы он не мешал выполнению дальнейших действий. Выполните снятие нижней и верхней пластмассовых составляющих облицовки салона, которые находятся на центральной стойке. Пряжки изделия выводятся из специального проема в верхней части. Если на ремешке установлен чехол, демонтируйте его. Обычно облицовочные элементы салона фиксируются при помощи пластмассовых креплений или болтов, это зависит от марки машины

Крепления отсоединяются осторожно, нельзя допустить их поломки при демонтаже. Если облицовка крепится на болтах, открутите их крестовой отверткой

Выкрутите болтики, фиксирующие верхнее крепление изделия к механизму регулировки положения по уровню. После этого выполните снятие пряжки фиксатора компонента. Подденьте крепление разъема с проводкой преднатяжительного механизма, для этого используйте отвертку. Штекер с проводами можно отсоединить. С помощью гаечного ключа нужного размера выкрутите болт, фиксирующий инерционную катушку ремня к кузову машины. Демонтируйте изделие. Определитесь с тем, для чего вы меняете ремешок. Если вышел из строя механизм настройки положения компонента, то для смены открутите два болтика, фиксирующие его. Извлеките устройство. Если проблема заключается в поломке замка, то для снятия надо демонтировать переднее кресло. Сиденье отодвигается максимально назад, после чего отсоединяются все крепления и откручиваются винты, фиксирующие его. Отверткой с плоским наконечником подденьте два фиксирующих компонента, которые крепят механизм держателя колодки в системе подогрева передних кресел. Если машина не оснащена устройством, то ничего отсоединять не надо. Надо отсоединить контроллер, который крепится в районе кресла и предназначен для предупреждения водителя о езде с непристегнутыми ремнями. В зависимости от авто, фиксатор может располагаться под подушкой водительского кресла. Когда демонтаж крепления будет выполнен, вы без проблем снимите и фиксатор. Разверните это устройство, из крепления выведите колодку с проводами от контроллера. Потяните ее на себя и отключите. Выкрутите болтик, крепящий замок системы безопасности на кресле водителя. Демонтируйте устройство со жгутом, на котором крепятся провода. Выполните монтаж новых ремней безопасности с исправными держателями и замками. Процедура установки выполняется в обратном порядке. На пассажирском сиденьи замена ремешков осуществляется аналогичным образом.

На примере автомобиля Митсубиси Лансер канал v15402 предлагает в своем ролике ознакомиться с процессом ремонта и разблокировки ремешков безопасности.

Главное назначение ремней безопасности – это защита всех находящихся в движущемся транспортном средстве людей от травм, которые могут возникнуть при дорожно-транспортном происшествии.

Способ 1

Для начала следует выполнить демонтаж самого устройства ремня безопасности. Как правило, такая процедура не вызывает особых проблем. Но иногда для этого нужно демонтировать сидения. Итак, сделав это, можно извлечь сам ремешок с механизмом.
На фото показан механизм элемента. Вам нужно добраться до устройства пиропатрона. Именно этот механизм выполнил блокировку, поэтому работать нужно будет непосредственно с ним.
Теперь вы видите возвратную пружину на самом механизме. На ее корпусе вы можете увидеть небольшой разрез. В этот разрез необходимо вставить подходящую пластинку. Сделав это, устройство пружинки можно демонтировать, открутив винты, на которых она крепится. В некоторых случаях пружина может вылетать, поэтому откручивайте винты аккуратно

Осторожно снимите пружинку и положите ее отдельно, чтобы не потерять
Обратите внимание, в этот момент ремень демонтировать или скручивать ни в коем случае нельзя. Так вы можете нарушить его положение, в результате чего ремешок можно будет просто выкинуть.
Далее вы увидите оболочку пиропатрона, которая прикреплена к ремешку при помощи нескольких болтиков
Как правило, их не больше трех, но в зависимости от модели транспортного средства их количество может различаться

Открутите болтики при помощи ключа-звездочки и снимите пиропатрон.
Далее, крышку механизма, который сработал во время аварии, необходимо раскрутить. Данных механизм крепится к корпусу пиропатрона при помощи нескольких десятков винтов. В среднем их количество составляет 21. Обратите внимание: помимо того, что крышка держится на винтах, она также прикреплена при помощи слоя герметика. Поэтому для ее демонтажа можно также использовать отвертку.
Сняв крышку, вы сможете увидеть капроновую втулку, в которой установлены шесть медных обрезков. Именно эти кусочки проволоки и заклинили ту самую ось, которая заблокировала ремешок. Эти медные кусочки следует демонтировать. Как вы можете увидеть, сама капроновая втулка тоже деформирована. Однако, она вам еще потребуется для поддержания и центровки элемента, поэтому ее оставим.
Далее пластинку пиропатрона можно установить на место. Все болтики можно не прикручивать: достаточно будет нескольких в центре в по бокам, чтобы пластина держалась.
После этого сам механизм пиропатрона можно прикрутить обратно к корпусу ремешка. Здесь же помните о том, что перед установкой устройства с пружинкой ремешок следует немного подмотать руками. Три-четыре оборота будет вполне достаточно, поскольку пружина немного ослаблена. Именно для того, чтобы ее усилие было большим, механизм следует подмотать.
После этого необходимо осторожно установить пружинку на место. Затем следует прикрутить и демонтировать пластину, которые держала пружинку. На этом процесс разблокировки ремней безопасности после аварии можно считать оконченным. Попробуйте, как работает устройство. В некоторых случаях оно будет работать только в вертикальном положении, поэтому проверяйте работоспособность после установки.

1. Красной стрелкой отмечен прорез на устройстве, в который нужно вставить пружину. Это делается для разбора механизма.

2. При помощи звездообразного ключа вам следует открутить винты, корпуса пиропатрона. На нашем примере три винта.

3. Далее необходимо открутить все оставшиеся винты и снять крышку. Она приклеена герметиком, поэтому используйте отвертку.

4. После этого нужно установить устройство пружины на место, а затем извлечь саму пластину, которая использовалась для открытия механизма.

Что делать при блокировке ремней безопасности после дтп

Если произошла такая блокировка после произошедшего дорожно-транспортного происшествия, лучше всего обратиться на станцию техобслуживания. Там, если это возможно и не приведет к большим повреждениям транспортного средства, проведут ремонт либо замену ремня.

Но можно это сделать и своими силами:

Сначала требуется провести демонтаж и аккуратный разбор натяжителя ремня. Пружина при этом фиксируется во избежание ее размотки.
Далее проводят разбор механизма пиропатрона. Когда сделаете это, заметите зубчатую рейку, уже выведенную из строя после ДТП. Лучше провести ее замену на новую для дальнейшей нормальной работы устройства.
После демонтажа шестерни нужно убрать весь скопившийся мусор от сломанных пластиковых деталей.
Затем проводят сборку устройства в обратном описанном тут порядке.
При разматывании пружины намотку ремня придётся проводить собственноручно.
Далее пружинный механизм монтируют на положенное ему место.

Хоть, как видите, отремонтировать ремень безопасно не так уж и сложно, однако комплектация не у всех автотранспортных средств предусматривает разблокировку этого устройства.

Дело в том, что некоторые производители, к примеру, автомобильных марок opel zafira и astra, выступают против дальнейшего применения заблокированных элементов после проведения ремонтных работ.

Перечень документов

Для получения страховой выплаты страховщику следует предоставить такой пакет документов:

Страховой полис. При условии, что у него не подошел к концу срок действия.
Заявление с требованием предоставить компенсацию по страховке. Вы должны сами его написать. Это можно сделать прямо в страховой организации в тот день, когда обратились туда за выплатой — у сотрудников страховой имеются соответствующие бланки. Однако стоит учесть, что законом не предусмотрен определенный образец составления заявления, его пишут в произвольной форме.
Извещение об аварии. Бланк же данного документа уже считается официальным и имеет конкретный образец заполнения. Обычно подобные бланки предоставляют вместе с приобретенным полисом. Если же такого у вас нет, тогда может взять его также в страховой, благо предоставляются бланки бесплатно.
Свидетельство, подтверждающее регистрацию автотранспорта, его техпаспорт либо договор купли-продажи. Страховщику при подаче заявления по страховому случаю требуется приложить еще документ, который подтвердит права на владение ТС. К такому относят свидетельство о регистрации авто, а если его нет, тогда техпаспорт транспорта либо договор о покупке машины. Сотрудники страховой отксерокопируют данный документ.
Паспорт владельца авто. Оригинал документа, который там также отксерокопируют.
