Подключение камеры к монитору
Шаг 1: Проверьте наличие порта для подключения камеры на мониторе
Перед подключением камеры к монитору убедитесь, что на мониторе есть порты для входа аудио и видео.
- Если у монитора есть порты RCA, то у Вас есть два варианта подключения – через видео-кабель с двумя жилами (желтого и белого цвета), либо RCA-кабель (желтого цвета).
- Если у монитора есть HDMI-порты, то лучше использовать HDMI-кабель, так как он передает лучшее качество изображения и звука.
Шаг 2: Подключите камеру к монитору
После того, как Вы определились с кабелем, необходимо подключить камеру к монитору.
- Соедините конец кабеля, который идет от камеры, с портом видео на мониторе.
- Соедините конец кабеля для передачи звука (если он есть) соответственно с соответствующим портом на мониторе.
- Включите монитор и проверьте, что сигнал от камеры поступает на монитор.
Шаг 3: Проверьте качество изображения
Когда Вы успешно подключили камеру к монитору, проверьте качество полученного изображения.
| Проблемы | Решения |
|---|---|
| Изображение расплывчатое | Убедитесь, что кабели хорошо подключены. Если все соединения в порядке, значит, причина может быть в качестве камеры или монитора, или же в том, что кабель слишком длинный. |
| Изображение слишком темное или слишком светлое | Удалите препятствие между камерой и источником света. Если проблема не устранена, проверьте настройки яркости и контрастности на мониторе. |
Камеры заднего вида для Opel Mokka 1 поколение 2013 (Опель Мокка 1 поколение)
- Артикул 104108
- Код производителя AVS315CPR010
- Бренд Avel
- Артикул 141604
- Код производителя AVS311CPR980IPAS
- Бренд Avel
- Артикул 141607
- Код производителя AVS310CPR007
- Бренд Avel
- Артикул 141619
- Код производителя AVS310CPR980
- Бренд Avel
- Артикул 141612
- Код производителя AVS307CPR660AHD
- Бренд Avel
- Артикул 141611
- Код производителя AVS307CPR185HD
- Бренд Avel
- Артикул 141543
- Код производителя AVS311CPR980PRO
- Бренд Avel
- Артикул 141617
- Код производителя AVS310CPR660A
- Бренд Avel
- Артикул 141616
- Код производителя AVS310CPR160
- Бренд Avel
- Артикул 141610
- Код производителя AVS307CPR168HD
- Бренд Avel
- Артикул 141621
- Код производителя AVS310CPR980V
- Бренд Avel
- Артикул 141615
- Код производителя AVS310CPR138
- Бренд Avel
- Артикул 141618
- Код производителя AVS310CPR680
- Бренд Avel
- Артикул 141598
- Код производителя AVS310CPR130L
- Бренд Avel
Был в наличии23 октября 2021 по 3 590 р.
- Артикул 141609
- Код производителя AVS307CPR150HD
- Бренд Avel
Был в наличии26 октября 2021 по 3 590 р.
- Артикул 141608
- Код производителя AVS307CPR028HD
- Бренд Avel
Был в наличии13 октября 2021 по 3 590 р.
- Артикул 141614
- Код производителя AVS307CPR980VHD
- Бренд Avel
Был в наличии09 июня 2021 по 6 990 р.
- Артикул 141603
- Код производителя AVS311CPR180
- Бренд Avel
Был в наличии07 октября 2021 по 3 590 р.
Источник
Установка камеры на автомобиль
1. Подготовка к установке
- Выберите подходящее место для установки камеры на задней части автомобиля.
- Очистите поверхность, на которую будет прикрепляться камера, от грязи и пыли.
2. Установка камеры
- Откройте упаковку с камерой и проверьте наличие всех комплектующих деталей.
- При необходимости присоедините провода к камере в соответствии с инструкцией производителя.
- Закрепите камеру на выбранном месте, используя специальные хомуты или клеевую ленту.
- Убедитесь, что камера крепко и надежно закреплена, чтобы предотвратить ее смещение или падение во время движения.
3. Подключение камеры
- Проложите провод от камеры к месту подключения.
- Соедините провода камеры с проводами автомобиля, следуя цветовой раскладке.
- Убедитесь, что соединения проводов надежные и не будут разъединяться во время движения.
Важно помнить, что процесс установки камеры может различаться в зависимости от модели автомобиля и типа камеры. Поэтому перед установкой рекомендуется ознакомиться с инструкцией, прилагаемой к камере, и следовать указаниям производителя
Порядок работы, Направляющие линии, Предупреждающие знаки
160 вождение и управление автомобилем
Вождение и управление автомобилем
Камера установлена на крон‐
штейне подвески выпускной трубы
и имеет угол обзора 130°.
Высокое расположение камеры
позволяет видеть на дисплее зад‐
ний бампер, что помогает води‐
телю сориентироваться.Камера имеет ограниченный об‐
зор. Изображение на экране не поз‐
воляет получить представления о
реальной дистанции до препят‐
На передаваемое камерой изобра‐
жение проецируются динамиче‐
ские направляющие линии с интер‐
валом 1 м, позволяющие опреде‐
лить расстояние до препятствия.
Отображается траектория движе‐
ния автомобиля в соответствии с
углом установки рулевого колеса.Эту функцию можно отключить в
меню Настройки на информацион‐
ном дисплее. Сохранение индиви‐
дуальных настроек автомобиля
Предупреждающие знаки отобра‐
жаются в виде треугольников 9,
накладываемых поверх изображе‐
ния, и указывают на препятствия,
Настройки дисплея, Отключение, Неисправности
Помощник по дорожным знакам, Порядок работы
Вождение и управление автомобилем
обнаруженные задними датчиками
системы упреждающей помощи
Яркость можно регулировать кноп‐
ками со стрелками вверх/вниз на
многофункциональной ручке.Контрастность регулируется кноп‐
ками со стрелками влево/вправо на
Камера отключается при достиже‐
нии определенной скорости движе‐
ния передним ходом, а также если
передача заднего хода не исполь‐
зуется в течение примерно
10 секунд.Активировать или отключить ка‐
меру заднего вида можно в меню
Настройки информационного дис‐
плея. Сохранение индивидуаль‐
водятся в верхней строке инфор‐
мационного дисплея вместе со зна‐
ком 9.Камера заднего вида не может
функционировать должным об‐
разом в следующих условиях:
■ территория вокруг автомобиля
■ в объектив камеры попадает сол‐
нечный свет или свет фар дру‐
■ объектив камеры обледенел, за‐
бился снегом или грязью. Очи‐
стите объектив, промойте его во‐
дой и вытрите мягкой тканью,
■ задняя дверь багажного отделе‐
ния закрыта неполностью,
■ задняя часть автомобиля была
повреждена в результате ДТП,
■ наблюдаются резкие перепады
Помощник по дорожным
Система обнаружения дорожных
знаков предназначена для обнару‐
жения определенных дорожных
знаков при помощи камеры, распо‐
ложенной в передней части авто‐
мобиля, и отображения информа‐
ции о них на дисплее информа‐
ционного центра водителя.
Установка камеры заднего вида
Камеры заднего вида устанавливаются в замен подсветки номерного знака или ручки откатывания багажника сохраняя её. Подключаются к штатной магнитолам (ШГУ штатным головным устройствам), зеркалу заднего вида с монитором или дополнительному монитору.
Приветствую вас читатель, сегодня пойдет речь о таком авто как Опель Мокка, и установке на него камеры заднего вида!Больше всего это будет описание некоторых нюансов!Итак, поехали!
Разбираем обшивку крышки багажника, все достаточно просто!Особенно уделяем внимание боковинам, отщелкнув нижние крепежи, не тяните со всей дури, вам понадобится длинная отвертка с плоским концом, либо какие то тонкие плоскогубцы!У меня для таких целей есть операционные зажимы, тонкие, мощные, удобно подлезть!Отжимать надо усики, два штучки, иначе поломаете боковину! Или усики крепления, но скорее всего первое!

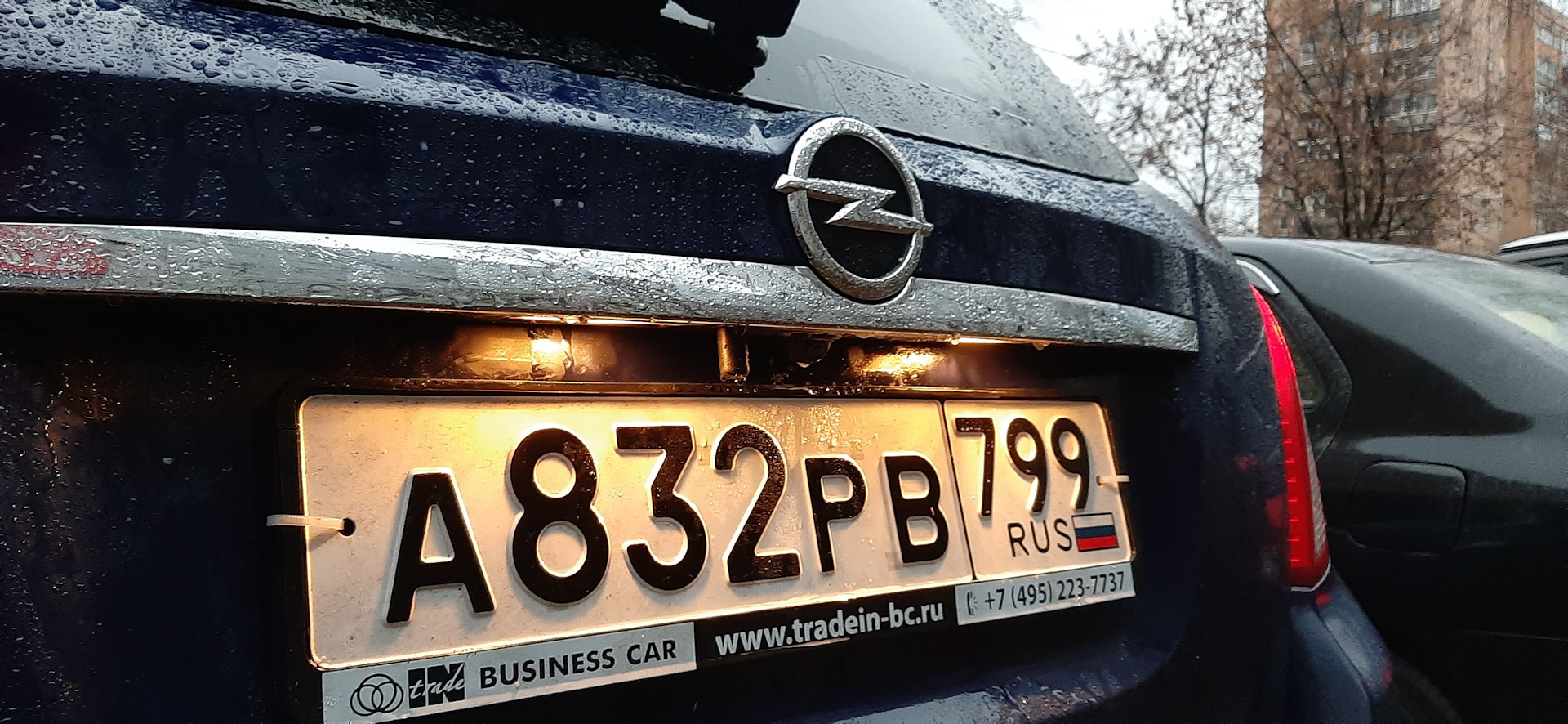

Что бы не портить вид авто, не надо ставить универсальные камеры, для этого авто есть камеры в место фонаря подсветки номера!
Провод от камеры протягиваем через штатное уплотнение проводки подсветки номера!
Массу брал на крышке багажника, плюсовой и кабель RCA тащил в салон!Протаскиваем через штатное уплотнение кузов-крышка багажника, и снова предупреждение, не рвите и не пытайтесь вытащить сразу весь крепеж, обломаете все крепежи штатного уплотнения, снимите резинку с крепежей, а уже после того как протянете провода, отщелкните фиксаторы крепежей, оденьте на них резинку, и защелкните обратно!
Плюс брал на проводе правого заднего фонаря, протянуть проблем нет! Подключать обязательно через предохранитель!
Кабель камеры и сигнального провода на включение монитора, тащить можно по верху, над проемами дверей, и снова предупреждение!Никогда, и нигде не пытайтесь намотать провода на подушки безопасности, закладывайте провод за подушки, так чтобы они не вывалились вниз, и не перекрывали путь открывающейся подушке!Снимаем облицовку магнитолы, откручиваем само ГУ, вытаскиваем, всегда стараемся аккуратно все делать, спешить не стоит, тем более если вы делаете такие вещи не каждый день!

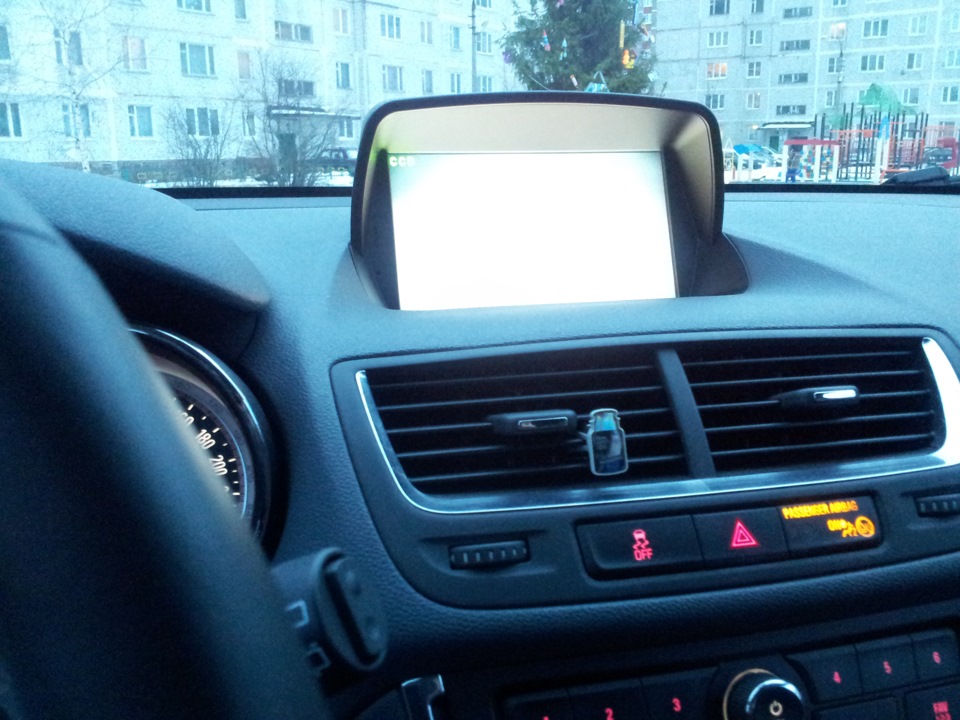

Так как задолго до установки камеры ЗВ мы установили новое ГУ с монитором для этой модели авто, то сняв ГУ нам оставалось найти провода для камеры ЗВ, и провод активации монитора при включении заднего хода!Соединение тюльпанов во избежание разъединения обмотайте изолентой, и маделином, чтобы не дребезжали!
Собираем все обратно, включаем задний ход, и получаем картинку что происходит сзади авто!Вещь очень полезная, и даже считаю нужная! Поэтому не отказывайте себе в этом удовольствии!
Всем всего доброго, если не уверены в своих силах, то стоит доехать до установщиков, услуга установки камеры ЗВ недорогая!
После установки phantom 1220g is. Сразу заказал на али камеру заднего вида.Устанавливал сам, заняло это около 3 часов.Посмотрел несколько постов о том как разобрать крышку багажника, взял в руки отвертку, ключ на 8, двужильный провод метра 4.Снял резиновую заглушку под замком, пластиковую ручку для закрытия двери, круглогубцами вырвал фиксаторы которые держат веревки задней полки (сразу их заказал — 95129884). И тут задумался с чего начать… что бы ничего не сломать, начал с края отщелкивать пластик от крышки багажника и потихоньку потихоньку все быстро отошло и снялось. Прокинул провод до заднего фонаря- питание камеры. Не снимая хромированную накладку в которой стоят плафоны освещения заднего номера, вынул плафон выкрутил лампочку. Отключил разъём освещения зад.номера, вынул мембрану через которую проходил провод освещения, все очень мягкое и легко вынимается. Вставил лампочку в новый плафон с камерой заднего вида, просунул провода через мембрану, все воткнул в свои места. Через гофру между крышкой багажника и салоном просунул все провода, довёл потолком к мафану. Все собрать обратно, одному достаточно тяжело. Обшивка багажника сопротивлялась минут 20, в конечном итоге встала без каких либо потерь.
