Устанавливаем фаркоп на рено логан своими руками, инструкция и видео присутствует

Краткая справка

В самом начале 2000-х годов большинство Французских автомобилей не отличались низкой стоимостью технического обслуживания и всё больше и больше удивляли своих владельцев повешенной капризностью в эксплуатации. Популярные представители того времени Пежо и Ситроен намного уступали в стоимости обслуживания по сравнению с автомобилями того же класса из Кореи или Японии. Но в 2004 году компания Рено решила провести настоящий бум в мире автомобилестроения и выпустила на свет воистину народный автомобиль Рено Логан.

Этот автомобиль пришёлся сразу по душе как жителям Европы, так и России. Казалось бы, в этом автомобиле есть все, для того, чтобы передвигаться на нём с комфортом и экономичностью, но иногда возникает ощущение, что всё-таки чего-то не хватает. А не хватает именно той, полезной нагрузки, которую бы этот автомобиль использовал по назначению, в виде перевозки дополнительных агрегатов и прицепов. А для этого необходимо наличие фаркопа.

На чтение 5 мин.

Следует подчеркнуть, что фаркоп считается модельным изделием. Другими словами, для каждой модели выпускается конкретное приспособление. Все они подразделяются на определенные группы.

Когда любители истории смотрят старые, еще немые фильмы, то интерес вызывают кадры и сюжеты с автомобилями. Немногим более ста лет назад машины представляли собой телегу с двигателем внутреннего сгорания. Подавляющее число людей таращили на эти телеги глаза и не могли понять, каким образом они движутся. Первые экземпляры Рено вызывали восторг у жителей Парижа. Но время шло, новые технологии появлялись и развивались. Модель Логан появилась на рынке в тот период, когда конкуренция достигла высокого уровня. Восторга по этому поводу ни кто не испытывал. Искушенные авто владельцы знают, установка фаркопа требует некоторой смекалки.

Однако, не смотря на сдержанную реакцию экспертов и аналитиков, новый автомобиль стал пользоваться весьма приличным спросом. Ни какого секрета в этом нет. Просто каждое изделие, каждый товар рассчитан на определенную потребительскую нишу. Так получилось и на этот раз. Значительное число автомобилистов оценивают транспортное средство по следующим параметрам:

• Простота конструкции;
• Неприхотливость в обслуживании;
• Уровень комфорта в салоне.

Как узнали удивленные аналитики, установка фаркопа на данную модель не составляет особого труда. И это только одна небольшая деталь, хотя и достаточно важная.

Если смотреть на нее беспристрастно, то фаркоп легковому автомобилю не очень-то и нужен. Особенно в тех случаях, когда машина приобретена для езды по городу. Другое дело, когда транспортное средство приобретается для малого бизнеса или хозяйственных нужд. Прицепить тележку, загрузить ее товаром или домашним скарбом и отправиться по маршруту очень даже удобно. В этом контексте не будет лишним упомянуть, что подвеска у Логана отличается высокой надежностью. Это значит, что проселочные дороги автомобилю нестрашны. Опыт последних лет убедительно подтверждает данный факт. Главное, чтобы прицеп был таким же надежным.

Процесс подключения

Проходит в несколько этапов:

• для начала необходимо загнать автомобиль на смотровую яму;
• далее под передние колеса необходимо подставить дополнительные опоры (это необходимо для придания автомобилю необходимой устойчивости);
• далее преступить к монтажу поперечной балки, как основы всей конструкции: балка крепится к кузову посредством специальных отверстий, с помощью болтов;
• далее необходимо на балку установить пластины крепления и шайбы с гайками для последующего закрепления;
• потом происходит регулировка шара для сцепления, его положение должно соответствовать продольной оси автомобиля;
• затем монтажу подлежит буксирный крюк на предустановленные кронштейны;
• после завершения механической части монтажа конструкции необходимо, руководствуясь схемой, подключить элемент к автомобилю;
• для этого необходимо отключить аккумулятор автомобиля;
• через специальное отверстие в багажнике необходимо провести электрические провода и подключить фаркоп к штатной бортовой сети.

Что подойдет автомобилю

Выбирая фаркоп, который вы хотите купить и поставить на автомобиль, нужно отталкиваться от преследуемых целей. То есть, какие виды груза, и какой массы собираетесь перевозить с помощью машины и устанавливаемого через ТСУ прицепа. Все доступные фаркопы можно разделить на несколько типов.

• Тип А. Такие фаркопы используются при перевозках груза в автоприцепе весом до 1,5 тонны. Наиболее простые конструкции, цена которых минимальная;
• Тип В. Параметры грузоподъемности аналогичные. При этом комплектация дополнительно предусматривает наличие полуавтомата на гайке;
• Тип С. Это уже полуавтоматическая конструкция с эксцентриком, у которой грузоподъемность достигает 1,8 тонны;
• Тип G и F. Характеризуются разным количеством крепежных отверстий для соединения с кузовом, имеют железно-кованую конструкцию и обладают грузоподъемностью в 2 тонны.

С завода автомобиль может быть оснащен стандартным ТСУ, которое обладает достойными характеристиками и преимуществами заводской сборки и подгонки. Но если вас смутило изначально то, сколько стоит комплектация с ТСУ и вы не взяли его, тогда со временем придется уже самостоятельно выбирать тягово-сцепное устройство.

Если рассматривать производителей, то для Логан можно взять отличные устройства следующих фирм:

• Лидер-Плюс;
• VFM Bosal;
• Thule (Brink);
• Imola;
• Leader;
• Трейлер.

Давать конкретные советы о том или ином производителе не буду. Все они достаточно качественные, у них отлично выполнена проводка, надежные розетки и прочие составляющие.

Лучше ориентироваться по типу конструкции ТСУ.

• Съемные. Наиболее простые в установке и эксплуатации. Цена составляет примерно 4-7 тысяч рублей. Это зависит в большей степени от производителя;
• С электроприводом. Их конструкция обычно усиленная, предназначены для установки на крупные машины. Хотя и на Логан подойдет. Зато сможете перевозить более 2 тонн. Обойдется покупка минимум в 10 тысяч рублей;
• Фланцевые. У него 4 и больше крепежных отверстий. При монтаже потребуется специальная посадочная площадка и набор инструментов. На легковых машинах устанавливаются редко.

Любой подходящий вам вариант вы сможете приобрести в магазинах или через Интернет в СПб, Москве, любых других городах страны и даже у зарубежных продавцов. Хотя так заморачиваться и заказывать товар из заграницы не вижу смысла. Находите нужный артикул ТСУ и оформляете заказ.

Сейчас читают: Схема включения света заднего хода Логан |

Чего делать не советую, так это покупать ТСУ на вторичном рынке, то есть б/у. Та же Интернет-площадка Авито предлагает ряд куда более интересных и рациональных решений среди новых фаркопов.

Советы по изготовлению и эксплуатации фаркопа

Фаркоп для Дастера, можно приобретать в магазине или изготавливать самостоятельно. ладельцу авто будет полезно получить следующую информацию, касающуюся особенностей изготовления, эксплуатации или установки этого дополнительного элемента:

Когда вы будете закручивать болты и крепления прицепного устройства для Renault Duster, имеющего 4WD, нужно одновременно тянуть фаркоп по направлению назад. Не пренебрегайте правилом обязательной смазки вкручивающихся деталей, для этого используйте антифрикционные пластичные смазки циатим или литол. При самостоятельном изготовлении фаркопа можно приварить шар в обход или по центру (по отношению к креплению, на котором будет держаться фаркоп-шар)

Перед установкой фаркопа следует также учесть законность вносимых изменений: важно, чтобы он не мешал прочтению заднего номерного знака авто

Подбор фаркопа для Рено Дастер с целью последующего прикрепления прицепа может стать не менее сложной задачей, чем самостоятельное его изготовление по размерам и вкусу владельца (водителя) авто. Именно поэтому никакой из вариантов не является более предпочтительным: оцените все «за» и «против» каждого из способов и — за дело!

Техника монтажа фаркопа к кузову

Нужно изготовить четыре втулки, таких, как на чертеже. Фаркоп из любого проекта собирают на болтах и гайках М12. Ну а крепят его винтами М10×90. Кстати, желательно использовать контр-гайки и шайбы.

Дополнительные крепёжные элементы

Важно соблюдать одно правило: все гайки сначала только наживляют. Когда фаркоп собран, надо с усилием потянуть балку назад. И в это время, не отпуская балку, по очереди затягивают гайки М10

И в это время, не отпуская балку, по очереди затягивают гайки М10.

Работы по установке фаркопа на автомобиле

Благодаря высокому клиренсу Логана можно обойтись и без подъёмника. В лонжеронах для монтажа предусмотрены четыре отверстия. Но они закрыты мастикой. Сделайте следующее:

1. Откройте багажник;
2. На полу по бокам находятся две ниши. С внутренней стороны этих ниш можно нащупать заглушки;
3. Каждую из заглушек вынимают. Шилом изнутри багажника прокалывают отверстия в мастике.

Чтобы при монтаже не мешал глушитель, надо отстегнуть одну из резиночек – ту, которая ближе к бамперу.

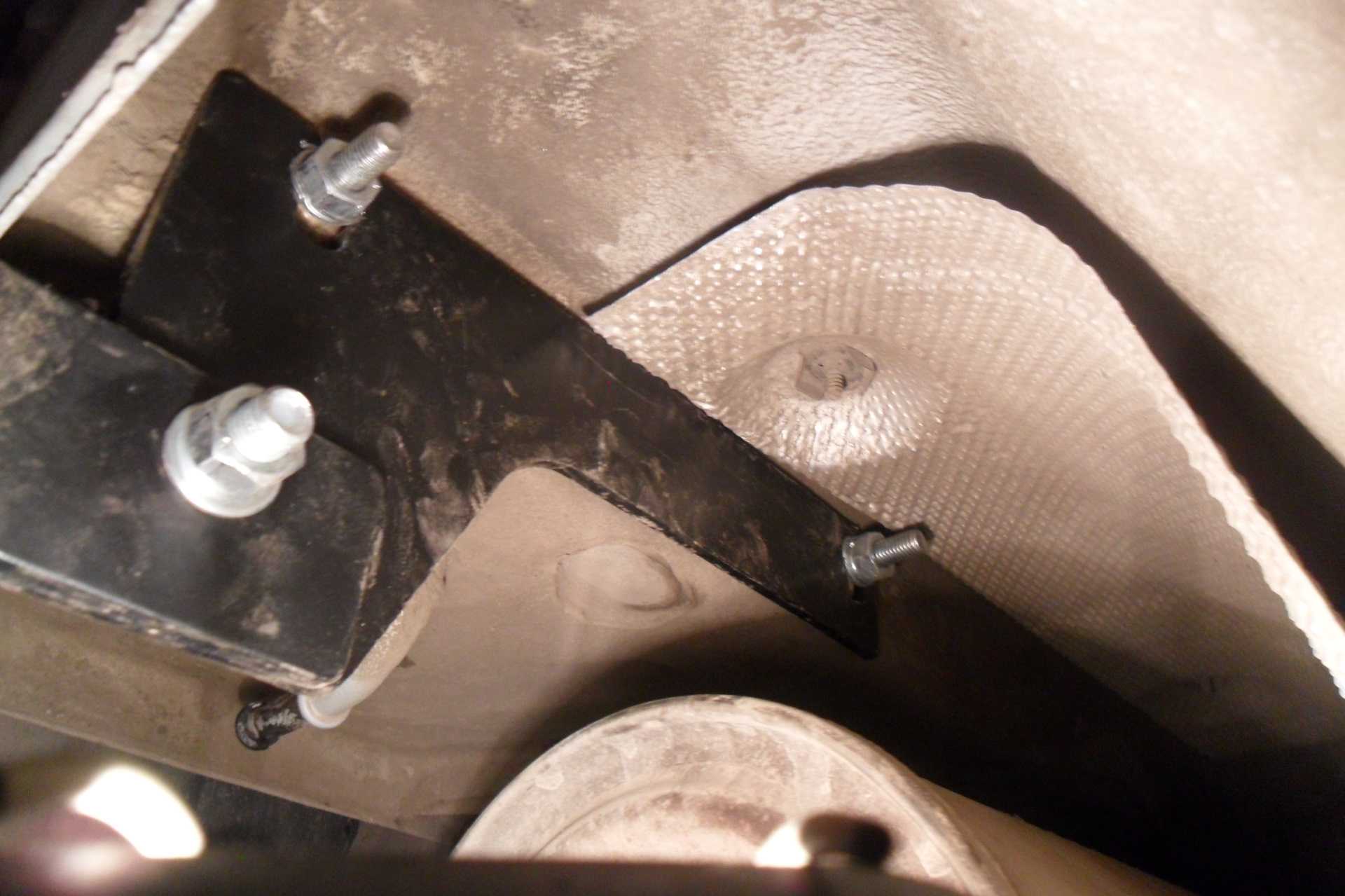

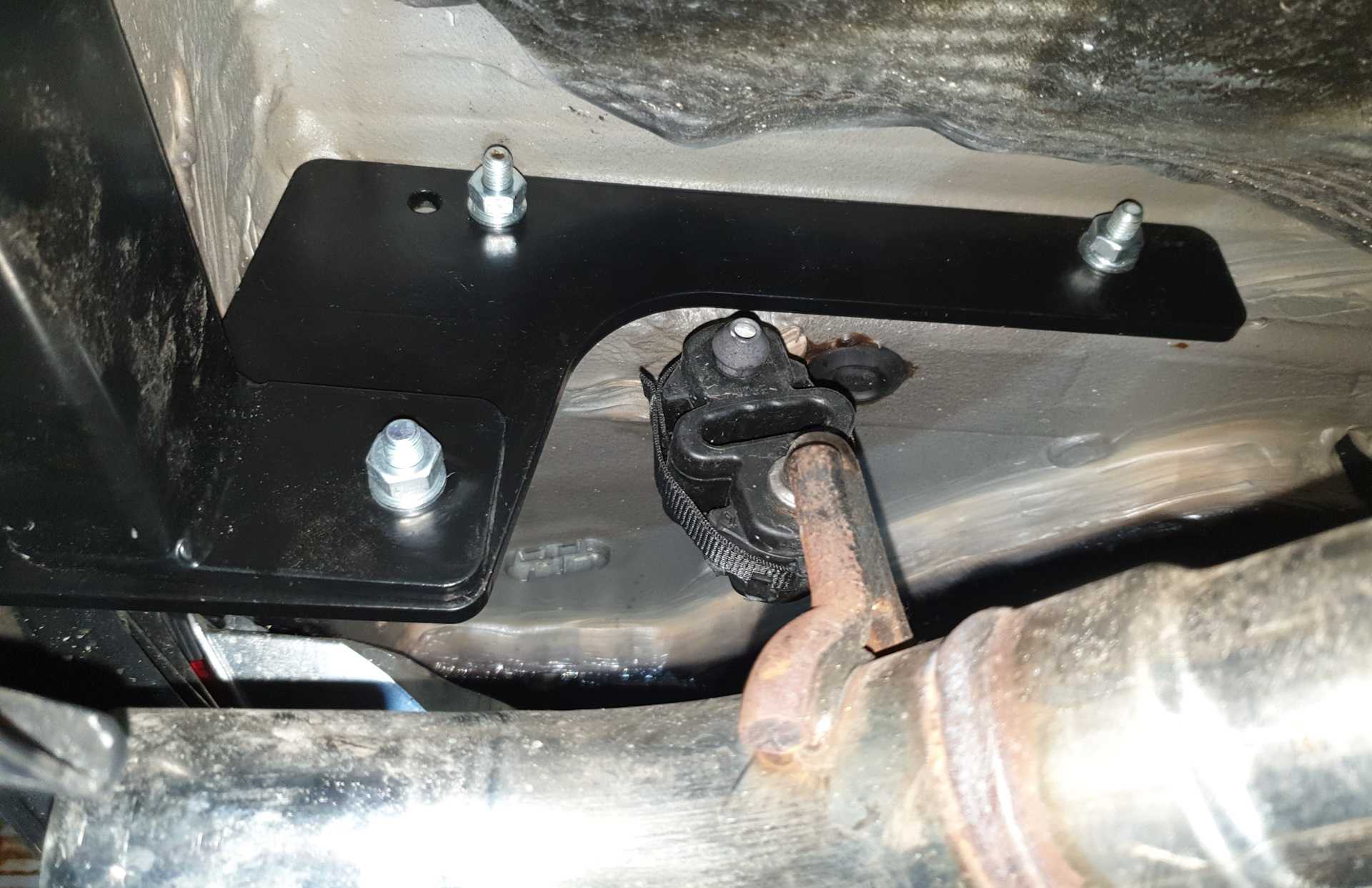

Глушитель, заглушка, монтаж кронштейна

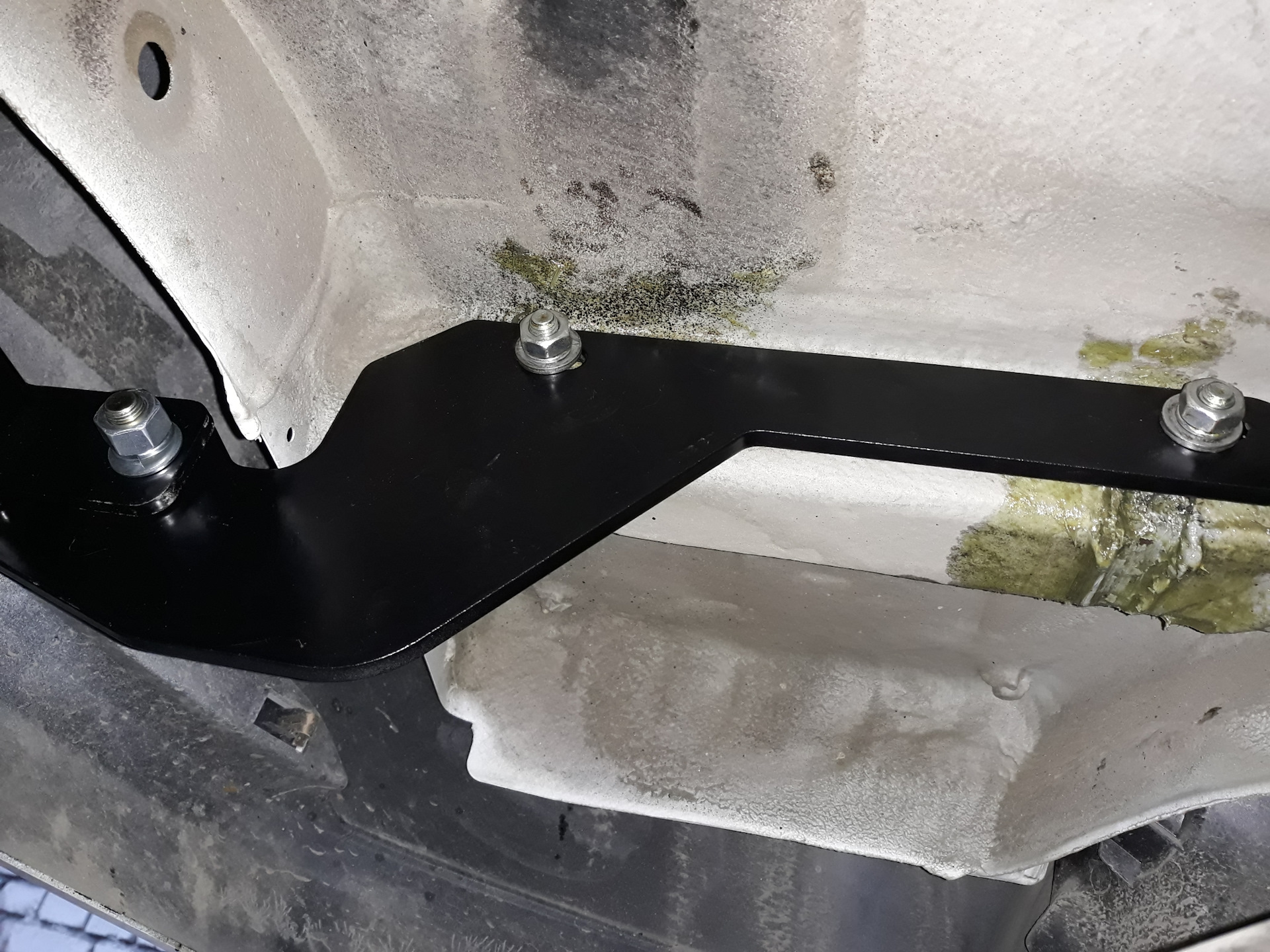

Результат всех стараний показан на фото. Здесь используются самоконтрящиеся гайки (и М10, и М12). Желаем успеха.

Виды фаркопов и особенности выбора

Тягово-сецпное устройство, коим является фаркоп на Рено Дастер 2013-2017 года выпуска, четырех- или моноприводный, может быть трех основных видов по способу крепления: несъемный, съемный, условно съемный. Согласно другой классификации разные модели фаркопов, применяемые для подъема груза определенного веса, делятся на другие категории (по подъемности):

• менее 1,5 тонны — артикул автофаркопа А (условно-съемный, прикручивается всего двумя гайками и болтами);
• полторы тонны — тип В (снимается просто, прикрепляется при помощи полуавтоматической гайки);
• от 1,5 т и больше — тип С (монтируется и снимается достаточно просто, делится на два подвида: горизонтальный и вертикальный);
• от 2 т — тип F (кованый фаркоп, крепящийся болтами размера М16);
• начиная с двух тонн и более — G-фаркоп (тоже выполнен с помощью ковки, крепление более мощное, чем в предыдущем случае, — на 4 М12 болта);
• 1,5 тонн — тип Н (сварное сцепное устройство).

Выбор фаркопа должен основываться не только на подъемных потребностях и способе крепления

Есть еще несколько факторов, которые стоит принять во внимание. Это — производитель, форма автофаркопа и кузова, комплектация

Например, модель фаркопа для Рено в новом кузове может не подойти для более старых моделей

Например, модель фаркопа для Рено в новом кузове может не подойти для более старых моделей.

Знакомство с семейством Логан и его родственниками

Первым делом определитесь, с каким автомобилем вы имеете дело. На это во многом влияет выбор ТСУ и подключение. Да и сама установка на машину фаркопа с прицепом будет отличаться.

У вас может быть:

• Рено Логан первого поколения;
• новая генерация Логана 2 поколения примерно от 2012 до 2017 года выпуска;
• Вариация Логана с индексом MCV, то есть универсал;
• Dacia Logan.

Между старым и новым поколениям отличия более серьёзные, нежели между Рено Логан и Dacia Logan. По сути, это два одинаковых автомобиля, только с разными шильдиками на капоте и багажнике.

Модель 1 поколения начали выпускать с 2004 года, а в 2008 году произошел рестайлинг. Уже в 2012 году вышло в свет второе поколение. К 2013 году машина добралась до России, а в 2014 уже ставила своеобразные рекорды по продаваемости.

Тут все понятно. Если у вас машина до 2012 года выпуска, тогда вы имеете дело со старой версией. Все, что выпущено после 2012 года, уже относят к новой генерации. Наиболее значимой отличительной чертой является то, что у нового Logan есть бортовой компьютер и электронный блок управления, а потому при установке ТСУ обязательно потребуется докупить блок согласования.

Как смонтировать устройство?

Как установить правильно, пошагово? Для самостоятельного монтажа элемента на Рено Логан устанавливаем авто на эстакаду. Отлично подойдет также яма, а в ее отсутствие вывешиваем заднюю ось с помощью домкратных устройств. В последнем варианте прибегаем к обязательному использованию противооткатных упор.

• отвертку со шлицевым профилем;
• ключи с типоразмерами: «8»; «17» и «19».

Перед началом монтажных манипуляций целесообразно будет освободить багажное отделение от непотребных вещей, что существенно повысит удобство «операции».

1. Снимаем патрубок глушителя с резиновых подвесок. Для этих целей нажимаем на корпус глушителя в направлении вниз, затем в растянувшейся подвеске обнаруживаем появившееся отверстие. В него просовываем отвертку, предварительно смазанную в солидоле, и снимаем глушитель, уложив его в последствии на балку задней оси Рено Логан.

1. Далее переходим внутрь багажника Рено Логан. На внутренней поверхности «щек» находим пластиковые заглушки, которыми затампонированы технологические отверстия на поверхности лонжеронов. Применив отвертку, легко демонтируем данные элементы.
2. Аналогичную операцию повторяем под автомобилем Рено Логан. С нижней части отверстия тщательно замаскированы посредством заводской самоклеящейся ленты. После ее прорыва отверткой нелишней будет антикоррозийная обработка контуров отверстий посредством специального средства (например, мастики).
3. Теперь навешиваем на болты ранее указанные силовые пластины, на которые крепим силовую балку.
4. Полную затяжку всех болтов осуществляем только после 100-процентной сборки, именно такой и должна быть установка фаркопа. Если конструкция не самостоятельного изготовления, а приобретена, то ее монтаж выполняем в соответствии с алгоритмом, обозначенным в прилагаемой инструкции.
5. Электрическая схема не является сложной, поэтому ее монтаж не вызывает каких-либо затруднений. Для безошибочной разводки достаточно будет прибегнуть к разборке левой фары кормы с целью изучения особенностей коммутации. Из указанной фары можно вывести кабели для подключения ламп: габаритов, тормозов и левого поворота.
6. Подключение указателя правого поворота реализуем посредством коммутации с правой фарой авто.

Теперь вы знаете, как установить фаркоп. Если монтируется фаркоп, произведенный в условиях промышленного предприятия, на автомобиль Renault Logan то рекомендуется не выполнять крепление к нему розетки для коммутации прицепного электрооборудования. Ведь потребность в ней возникает только во время буксировки. Во всех остальных случаях она подвергается риску механического повреждения. Более оптимальной и безопасной мерой будет подключение розетки к бортовой сети посредством удлиненного отрезка кабеля с расположением в багажном отсеке. Фиксировать ее на штатном месте рекомендуется при необходимости. Не следует опасаться за деформацию провода багажной крышкой, ведь даже в закрытом состоянии под ней предостаточно запаса места для протяжки кабеля.

Фаркоп – дополнительное тягово-сцепное оборудование, предназначенное для сцепки автомобиля с различным кузовом и прицепа. Состоит из несущей рамы, которую прикрепляют к кузову авто, и соединительного крюка с шаром (диаметр – 50 мм). Конструкция фаркопа регламентируется Госстандартом 28248-89. Выбор тягово-сцепного устройства зависит от марки и модификации авто.

Renault Logan – французский бюджетный автомобиль класса “В”. Основное производство находится на заводе в Румынии, однако с 2005 г. модель выпускают и в России (на базе предприятий “Афтофрамос” и “АвтоВАЗ”). Задумывался в качестве компактного семейного авто для развивающихся стран: предусмотрен клиренс, продумана конструкция днища. В 2004 г. компания представила модель с кузовом седан. В 2007 и 2014 г. модель пережила модификации. Внутреннее пространство стало более эргономичным, увеличилось качество сборки, антикоррозийного покрытия и отделки салона. В разных странах пятиместная машина продаётся под разными марками: Renault, Nissan или Dacia.

Выбор фаркопа

На автомобильном рынке в продаже есть множество разнообразных моделей. Все они подразделяются на несколько групп:

1. Тип А. Необходим для транспортировки грузов, максимальный вес которых равен 1500 кг.
2. Тип В. Грузоподъемность такая же, что и у предыдущего экземпляра, однако конструкция включает полуавтомат на гайке.
3. Тип С. Это полуавтомат на эксцентрик с максимальной грузоподъёмностью в 1800 кг.
4. Тип G и F Грузоподъёмность – 2000 кг, отличаются количеством крепёжных отверстий к кузову и железно-кованой структурой.

Для автомобиля Renault Logan подходит вариант А. Что касается артикулов, то они следующие:

• 8201555829 — поперечина;
• 8201555830 — комплект крепежа.

Сделать самостоятельно или приобрести готовый?

Подобное приспособление можно приобрести в специализированном магазине или изготовить самостоятельно. Несмотря на то, что последний вариант позволит сэкономить немало материальных средств, многие предпочитают покупать уже готовый вариант от известных производителей. Это основано на определенных преимуществах:

• Еще в процессе проектирования устройства формируется особая компьютерная модель, посредством которой можно определить вероятную нагрузку на основные крепления.
• Фаркоп, который производится на заводе, перед реализационным этапом проходит большое количество разнообразных технических осмотров, причем на протяжении всего процесса изготовления. Проверки также осуществляются в отдельном департаменте управления.
• Производитель, как правило, несет полную ответственность за свою продукцию и дает гарантию, что обычно документально засвидетельствовано. При возникновении непредвиденной ситуации клиент может связаться с компанией, которая произвела и установила устройство, и получить определенную помощь.

Рекомендуется не просто приобретать сцепление у известного производителя, но также заказывать у сотрудников компании его установку. Если установить фаркоп своими руками, а после он по какой-то причине выйдет из строя, рассчитывать на его гарантийный ремонт не придется.

Процесс изготовления

Можно также воспользоваться и видео инструкцией. Как было замечено, изготовление и установка фаркопа для авто Renault Logan не вызывает особых сложностей. Для этой цели вооружаемся:

• шлифовальной машиной (болгарка);
• сварочным агрегатом;
• прилагаемыми ниже чертежами (потребуется опыт в их чтении).

На рис.1 представлен общий план уже изготовленного рассматриваемого изделия.

Чертеж на рис.2. В роли базового элемента позиционирована силовая балка, посредством которой усилие, прилагаемое к крюку, трансформируется на кузовные панели.

Рис. 3. Изображен боковой кронштейн, служащий для крепления основной балки к кузову.

Рис.4. Следующая немаловажная деталь – крюк. Он необходим для зацепления трейлера. Изготовить этот элемент можно из подходящего отрезка трубы, который подвергают изгибанию до требуемого радиуса с помощью трубогибочного устройства. В завершении к торцу изогнутой трубы привариваем шаровой наконечник.

На чертеже (рис. 5) видим конструктив фланца.

На рис.6. показаны нюансы щеки. Она помогает надежно зафиксировать крюк на поверхности балки.

На обозначенных чертежах можно увидеть отсутствие дефицитных позиций. Все элементы изготавливаются собственноручно из доступных материалов. Если вы засомневались в собственных силах, приобретайте готовое изделие. Это позволит запастись дополнительной уверенностью в надежности при транспортировании тяжелых прицепов.

В продаже фаркоп укомплектован всем перечнем железных деталей, набором крепежных элементов и электрической частью.

Что потребуется для работы

При отсутствии сварочного аппарата или желания, деталь можно приобрести. Сколько стоит новый фаркоп? Его цена варьируется в зависимости от местности, но не выбивается за пределы от 4 до 15 тысяч рублей. Стоимость зависит от типа нового фаркопа.

Съемные устройства для транспортировки грузов массой до 1 тонный будут иметь стоимость в районе 5-8 тысяч рублей. Электрические изделия, отличаясь технологичностью и повышенной массой нагрузки, соответственно будут стоить дороже (в диапазоне от 10 до 15 тысяч рублей).

Самым популярным производителем детали для данной модели является компания «Трейлер». Продукция компании «Трейлер» заслуженно пользуется спросом благодаря хорошему соотношению цены и качества.

Благо, в специализированных магазинах представлен широкий выбор моделей для автомобиля Renault Logan. С помощью заводского артикула (например: 9010) владелец Renault Logan сможет выбрать деталь, подходящую по своим характеристикам для данного автомобиля (перед покупкой все-таки необходимо сверить размеры и места крепления детали к кузову, именно поэтому необходимо перед походом в магазин сделать замеры исходных креплений). Преимущества покупной детали очевидны:

• схема подключения разработана производителем с учетом особенностей автомобиля Renault Logan для любого вида прицепного устройства;
• на заводе изготовителя деталь проходит многократные испытание на прочность и надежность, о чем в специализированных сервисах имеется сертификат соответствия;
• владельцу нет необходимости собственноручно разрабатывать чертежи проводки для установки фаркопа.

Типы фаркопов

У любого типа в комплекте нескольку крупных узлов

Основных видов фаркопов, которые вы можете установить на Рено Дастер или Логан несколько:

• съемный. С его помощью можно улучшить эстетические данные собственного автомобиля. Он довольно надежен, и его можно легко демонтировать с машины, правда, и цена его вдвое выше стандартного. Устанавливать его вовсе несложно благодаря специальной раме с отверстиями для посадки;
• стандартный. Легко привинчивается или даже приваривается к кузову транспортного средства. Больше подходит для крупных авто, чем для малолитражек;
• фланцевый, с 4-мя или 4-мя посадочными отверстиями. Для его монтажа понадобится наличие специальной площадки.

Процесс замены масла

Переходя к замене масла на Renault Logan, стоит обратить внимание, что некоторые автомобилисты рекомендуют менять масла на прогретом моторе, а некоторые говорят, что лучше это делать когда она остынет. С данным вопросом мы обратились к мануалам завода-изготовителя, который рекомендует менять моторное масло, когда оно остыло до температуры 30-40 градусов. Приступаем к замене моторного масла и масляного фильтра:

Приступаем к замене моторного масла и масляного фильтра:

Первым делом необходимо обесточить автомобиль.
Демонтируем маслоналивную пробку.

Залазим под автомобиль и снимаем защиту двигателя.
Находим сливную пробку и при помощи ключа откручиваем её на один два оборота. После того, как выполнили операции ключом, можно приступить к откручиванию рукой.
Не стоит забывать подставлять пустую емкость под сливное отверстие, иначе масло польётся прямо на пол.

После того как масло сбежало можно поменять масляный фильтр. Для этого необходимо раскрутить его съёмником. На 16-тиклапанном моторе это делается с нижней части двигателя. А вот на восьмиклапанной конструкции двигателя это можно выполнить из подкапотного пространства.
Перед тем как вкручивать новый фильтр необходимо влить в него немного масла, обычно это грамм 100-150.
Закручиваем сливную пробку

Не забываем, что необходимо заменить уплотнительное кольцо.
Одеваем обратно защиту двигателя.

Заливаем новое масло и даём автомобилю немного поработать.
Стоит обратить внимание, что на моторах k4m необходимо 4,8 литра моторного масла. Для 8-ми клапанных двигателей потребуется всего лишь 3,3 л.
Проверяем уровень моторного масла, он должен находиться между максимумом и минимумом.

Установка прицепного устройства

Ремонт или установка любого узла требует определенной подготовки. Речь идет о том, чтобы оценить свои способности к занятиям ручным трудом. И, разумеется, о том, чтобы скомплектовать все необходимые инструменты и крепежные изделия.

Подготовительный этап

Когда фаркоп куплен, и доставлен к месту проведения установочных работ, можно приступить к конкретным действиям. В первую очередь нужно очистить багажник.

Убрать из него запасное колесо, ремонтный комплект и все прочие ценности, которые обычно валяются в багажнике. Затем необходимо снять обивку

Делать это нужно осторожно, так чтобы не повредить крепеж. Заодно надо проверить сохранность и аккуратность укладки проводов

Ведь потребуется подключение сигналов на прицепе через специальный разъем.

Следующий шаг — сборка самого фаркопа

В комплекте уже имеются гайки, болты и шайбы. Важно подчеркнуть, что используются как простые шайбы, так и гравер

По существующим технологиям сборки нужно только наживлять гайки на болтах. Затянуть их можно будет после установки всей конструкции. Доступ к ним прост и удобен. Для этой операции уже должны быть приготовлены гаечные ключи.

Установка и крепление

Собранное устройство нужно примерить к месту установки. Надо знать, установка багажника под соответствующую модель автомобиля не требует сверления отверстий. Они уже имеются. Нужно только удалить резиновые заглушки, которые установлены в эти отверстия. Достаточно только вставить болты и затянуть как следует гайки. Процедура установки фаркопа на любую модель Рено, в том числе и Логан проста и понятна. На все дела потребуется три-четыре часа времени и помощник.

Полировка

Материалыт

Тонировка

Дворники после доработки.

Правая щетка «родная», длиной 50 см. Чтобы счищаемая ею грязь попадала в сектор левой щетки и снималась ее обратным ходом, правая щетка при работе должна уходить чуть левее. Но если ее переставить на шлицах, внизу останется широкий неочищенный сектор. Поэтому наконечник поводка мы разогнули, и теперь замок щетки параллелен оси поводка. Последний пришлось снять с автомобиля (в этой операции полезен съемник, на худой конец Г-образные пассатижи) и разгибать в тисках. Процедура несложная. И пусть после такой доработки щетка в исходном положении лежит под небольшим углом к нижней кромке ветрового стекла, зато увеличивается сектор обзора и нет потеков (фото 1).

Между передней кромкой капота и облицовкой довольно широкие щели. Через них в моторный отсек попадает немало грязи. Особенно велики щели над фарами. Для заделки мы воспользовались самоклеящейся шумоизоляцией толщиной 8 мм. Лист материала 150×100 см стоит около 300 рублей. Из него нарезали полоски шириной 17–18 мм. Внутреннюю сторону капота вдоль кромки тщательно протерли ветошью с уайт-спиритом, удалили следы антикора и только потом наклеили уплотнение (фото 2).

Подготовка к установке

После приобретения фаркопа, необходимо разобраться со всем, что находится в комплекте. А комплект этот представляет из себя некий набор запчастей, предлагающий владельцу собрать всё своими руками и состоит из таких частей:

1. Металлической конструкции. Металлические части фаркопа состоят из балки, крюка и боковых пластин.
2. Крепежных элементов. В зависимости от модели прицепного устройства, комплектация крепёжных элементов может отличатся.
3. Электрической части. В комплектацию электрической части как правило входит инструкция, розетка и жгут проводов.

Для работы потребуется следующие инструменты и оборудование:

• Эстакада или яма.
• Домкрат.
• Противооткатные башмаки или кирпичи.
• Крестообразная и плоская отвертки.
• Накидные и торцевые ключи.

Пошаговый процесс установки

Перед тем как приступить непосредственно к работе, убираем всё лишнее из багажника, в особенности его боковые части. А для того, чтобы добраться к задней части автомобиля было проще, поднимаем каждую сторону заднего колеса и фиксируем её на кирпичах или противооткатных башмаках. Можно изловчиться и без подъёма задней части, благо клиренс Логана позволяет сделать это.

1. В первую очередь находясь под автомобилем снимаем подвесы глушителя. Сначала в середине автомобиля потом у самого глушителя. Для того чтобы подвесы лучше сошли с посадочных мест рекомендуется обработать их любым смазочным составом. В первую очередь лучше всего снимать крепления от кузова а потом от самого глушителя.
2. Отсоединённый глушитель оставляем на задней балке, чтобы не мешал. Таким образом его будет трудно повредить и мешать он не будет.
3. Следующим шагом будет демонтаж резиновых заглушек, расположенных на лонжеронах в багажнике с внутренней стороны “щеки”. Для этого достаточно лишь поддеть их с помощью плоской отвертки. Такие резиновые заглушки легко поддадутся снятию даже от небольшого усилия.
4. Эти заглушки собственно и скрывают заводские технологические отверстия. После снятия убедитесь в чистоте этих отверстий.
5. Далее вам придётся найти отверстия в лонжероне, которые производитель спрятал под защитной лентой, для этого необходимо с помощью крестообразной отвёртки выдавить их во внутреннюю часть багажника. С первого взгляда такие отверстия можно не найти. их расположения с двух сторон отмечены маркером.
6. Таким образом отвёртка с лёгкостью прорывает такую плёнку. Подобную операцию проделываем и с противоположной стороны. Вот так легко отвёртка проходит сквозь защитную плёнку.
7. После этого собираем фаркоп строго по инструкции, однако болты не затягиваем до предела. В первую очередь устанавливаются боковые пластины с двух сторон, следом крепится балка. Ход таких работ следует делать строго по порядку.
8. Далее, проверяем всё на надёжность фиксации и протягиваем все болты. Так выглядит фаркоп на конечной стадии сборки.
9. Конечным шагом будет установка самого буксировочного крюка.

Обратите внимание, что перед установкой подвесов глушителя, их следует ОБЯЗАТЕЛЬНО очистить от следов смазки, так как они должны устанавливаться на “сухую”

Очищаем от смазки крепление глушителя с помощью тряпки.

Монтаж электрооборудования

Подключение электрики на прицепное устройство необходимо в первую очередь для того, чтобы подключать к нему прицеп. Розетка устанавливается на штатное место с помощью пары болтов и фиксируется на крюке. Для того, чтобы подключить электрическую цепь от розетки к сети автомобиля, необходимо лишь провести её от фаркопа к одной из сторон задних фар. Подключение электрики лучше всего проводить как путём врезания проводов к кабелям проводки непосредственно фары.

Так выглядит расположение сигналов на плате задней фары Логана.

Обратите внимание, что питание стоп-сигнала, заднего хода и габаритов, (подсветка номера, тоже от габаритов), можно взять с одного элемента, а для того чтобы запитать поворотный сигнал, провода придётся разводить каждый на свою сторону. Более информативное расположение проводки указано на обратной стороне заднего блока фонаря. Более информативное расположение проводки указано на обратной стороне заднего блока фонаря

Более информативное расположение проводки указано на обратной стороне заднего блока фонаря.

>

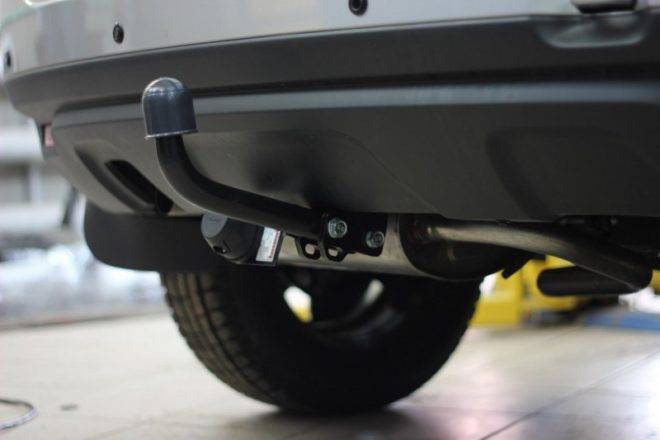

Как установить фаркоп

В стандартный комплект фаркопа входит все необходимое, вам остается только вооружиться крестообразной и плоской отверткой, а также накидными и торцевыми ключами. После этого необходимо загнать машину на эстакаду или яму. Хотя клиренс Логана позволяет использовать и кирпичи, с помощью которых вы немного приподнимаете заднюю часть авто.

Внимательно прочитайте, идущую в комплекте схему, если вы устанавливаете готовое ТСУ. После этого освободите багажник от ненужного хлама, особенно по бокам, и выполните следующие шаги:

• Снимите подвесы глушителя, начиная с середины машины и заканчивая элементами, расположенными у самого «глушака». Чтобы детали легко снимались, используйте любой смазочный состав.
• Отсоедините глушитель, оставив его на задней балке.
• Найдите на лонжеронах в багажнике технологические отверстия, предусмотренные производителем, и вытащите из них заглушки. Для этого достаточно поддеть их плоской отверткой.
• Найдите отверстия в лонжероне, которые спрятаны под защитной пленкой. Используя крестообразную отвертку, выдавите их внутрь багажника, так проще всего прорвать пленку. Повторите процедуру с противоположной стороны.
• Соберите фаркоп, начиная с боковых пластин, к которым крепится центральная поперечная балка. При этом не затягивайте болты слишком сильно.
• Отрегулируйте позицию шара. Этот элемент должен находиться только вдоль продольной оси машины.

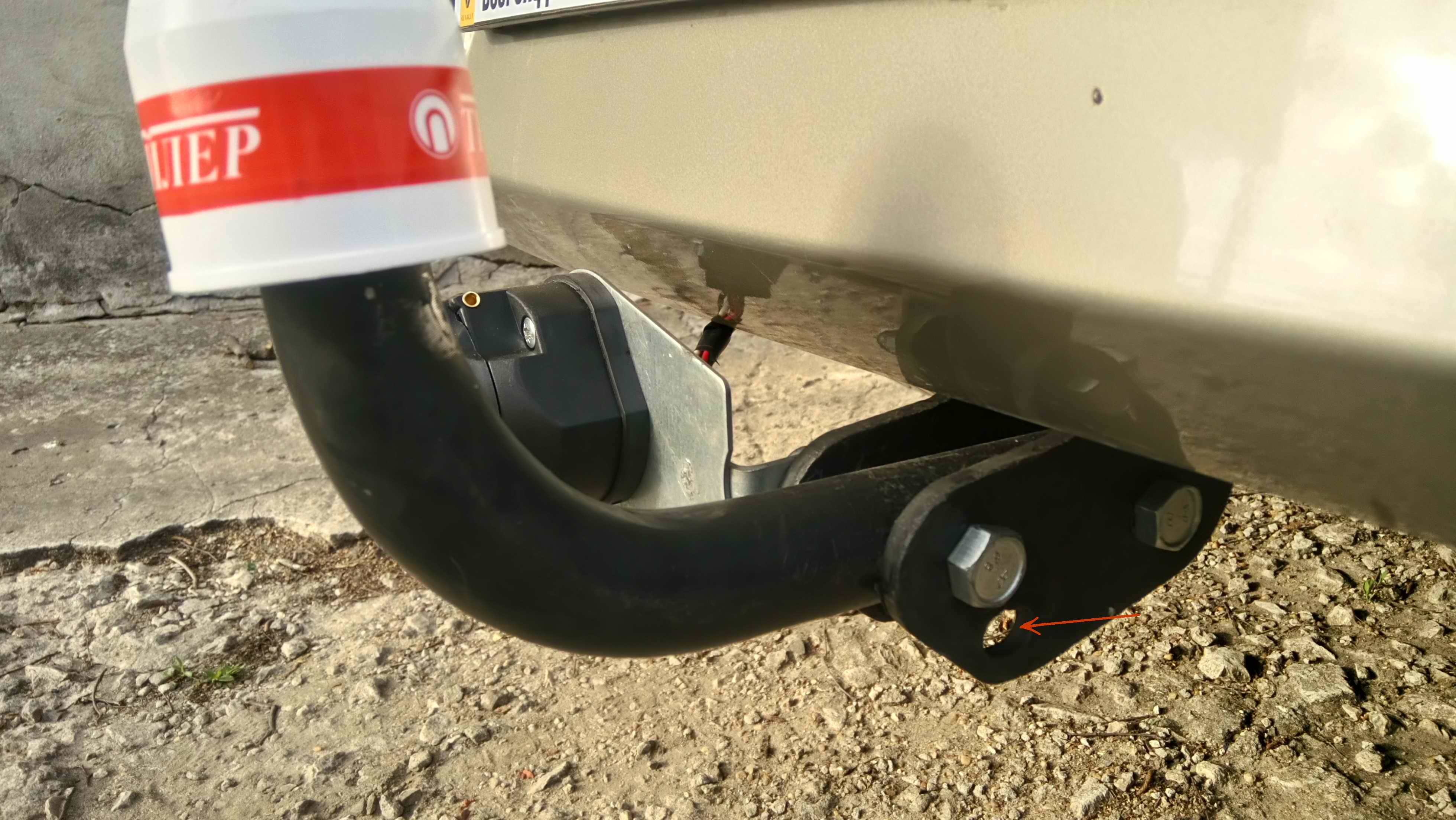

• Установите буксировочный крюк.
• Установите площадку, предусмотренную для розетки.
• Удостоверьтесь что все установлено ровно, после чего можно смело затянуть болты.

После этого можно вернуть глушитель на место. Однако при этом обязательно протрите обвесы, чтобы очистить их от смазки и прочих материалов. Остается только подключить розетку фаркопа.

Рено Логан замена сайлентблоков задней балки

Замену проводил сам, на эстакаде. Смотрю, почти все ставят сайлентблоки фирмы Lemforder: 3128501. Но у нас цена на них выросла и больше 3000 за пару. Я выбрал фирму Febi: 27539.

На коробке «Made in germany», и на самой детали

Замену проводил один под чутким «руководством» видеозаписи многоуважаемых ребят:

вот только я амортизаторы не откручивал, пружины не снимал. Домкратим колесо, подкладываем страхующий упор под машину.

расслабляем болт сайлентблока, затем откручиваем кронштейн крепления балки. Под балку подкладываем тоже упор. Домкрат из под машины не убираем, им удобно регулировать открученную балку. Поднимаем немного машину и выпрессовываем сайлентблок. Я выбивал ударной отверткой. Вышел вообще без проблем.

Запрессовывал такой же приспособой, как и ребята канала «Ремонт рено». Единственное, в чем хочу им возразить — это расположение сайлентблока в балке. Парни советуют расположить так (усики сайлентблока рекомендуют расположить по красной линии)

Я сделал, как они и советуют, доверяю я им!)) однако, считаю, что правильно так (как и есть на фото):

Так родные и стояли. Я сначала думал, что у меня их провернуло, но после того как все сделал и выехал с эстакады, понял, что родные стояли правильно, а ребята немного заблуждаются.

Да, перед процедурой, не забыть вытащить штангу регулятора тормозных усилий из балки (если авто без АБС), но это на видео есть.

Результатом проделанной работы доволен. Задняя подвеска перестала «б’ухать» (ударение на У) и стучать при проезде кочек и ям. Впереди замена пыльников рулевой рейки и поездка на развал-схождение.

Посмотрите интересное видео по этой теме
