Задачи и значение топливного фильтра
Каким бы безупречным ни был производственный процесс, топливо всегда будет содержать определенное количество примесей. Их количество не критично, но при транспортировке к потребителю песок, мелкий мусор и т.п могут проникнуть в них. Не забывайте, что на относительно старых машинах бензобак постепенно разрушается, куски стен отрываются и попадают в бензин. Конечно, все это сказывается на работе двигателя.
Решением этих проблем является топливный фильтр. В автомобилях с карбюратором он защищает жиклеры от пыли и других мелких частиц. Большой блок сопел грозит падением мощности и массой других проблем. В двигателе с инжектором фильтры предотвращают засорение инжекторов. Обильный налет приведет к неправильной работе силовой установки. Самый требовательный двигатель — дизельный. Здесь требуется качественная очистка, поэтому топливные фильтры на автомобилях с дизельным топливом всегда необходимо вовремя заменять.
В конструкцию фильтра могут входить элементы грубой и тонкой очистки топлива. Очень часто, конечно, используется качественная бумага, способная задерживать частицы до 5 микрометров. Подобная бумага используется при строительстве масляных фильтров. Поэтому фильтр необходимо менять, так как от него напрямую зависит работа двигателя.
Топливный фильтр Рено Логан – где он находится и когда его следует менять?
Интересующий нас элемент может располагаться на «Логанах» в двух местах:
- Внутри топливного бака. В этом случае топливный фильтр монтируется на заводе вместе в бензонасосом. Подобное расположение присутствует на машинах, сошедших с конвейера после октября 2006 года.
- Возле заднего правого колеса под баком для горючего. Фильтр в данном случае располагается в месте выхода из бензобака трубок, по которым в него поступает топливо. Указанное размещение имеется на транспортных средствах, изготовленных до 2006 года.
Если фильтр Рено находится под баком для бензина, производитель советует выполнять его замену в следующих ситуациях:
- во время прохождения четных техобслуживаний (второе, четвертое и так далее ТО);
- после пробега машины 30 тысяч километров.
К сожалению, горючее в нашей стране по своему качеству весьма далеко от совершенства. По этой причине отечественные владельцы Логанов меняют фильтр гораздо чаще:
- на машинах, выпускаемых с конца 2006 года – через 60–90 тысяч километров пробега;
- на старых моделях авто – при каждом техническом обслуживании.
Явным симптомом необходимости монтажа нового фильтра считается явление, когда, вне зависимости от числа оборотов, автомобиль начинает двигаться ощутимыми и малоприятными для водителя рывками. Почувствовав подобное поведение машины, автомобилист должен сразу же обратиться в сервис для замены описываемого топливного элемента.
https://youtube.com/watch?v=vTCfLNqJrGQ
Замена на новых авто от 2-го поколения
Водителям новых Renault Logan повезло немного меньше. Заменить фильтр можно только вместе с топливным насосом, поэтому придется демонтировать весь узел. Дополнительно рекомендуем тщательно очистить сеточку грубой очистки. Ее можно как продуть от мусора, так и смыть грязь мощным напором воды. Если сеточка в печальном состоянии, купите новую.
Актуальный вопрос – где находится топливный фильтр на Renault Logan в новых моделях. Он спрятан в самом бензонасосе, соответственно, вам необходимо искать именно этот узел. Он располагается под задними пассажирскими сидениями, поэтому демонтаж сложнее, если сравнивать с предыдущей инструкцией. Инструкция по замене бензинового насоса включает:
Демонтируйте задние пассажирские сидения. Будьте осторожны с обивкой.
В корпусе вы обнаружите технологическое отверстие. Это крышка бензинового насоса. На крышечке располагается стрелка, которая указывает место защелки. Вам необходимо поддеть в этом месте крышку плоской отверткой. Не тяните ее резко, там находятся провода.
Тщательно очистите поверхности от грязи.
К насосу подключается патрубок, удерживаемый небольшой стяжкой. Вам необходимо разжать ее и отключить от модуля. Если патрубка два, отсоедините оба.
Открутите уплотнительное кольцо
Обратите внимание, что для этого понадобится специальный съемник.
Повторно протрите все поверхности от капель топлива, которые могли капнуть с патрубка.

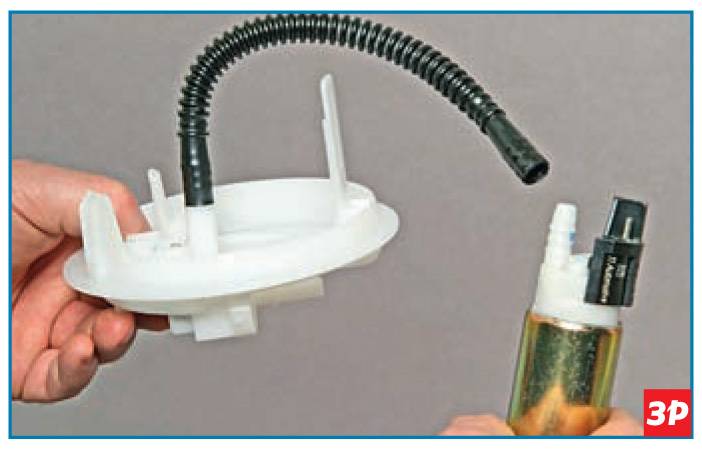

Достаньте старый блок, очистите сеточку грубой очистки или замените ее на новую.
В посадочное место вставьте новый бензонасос. Подключите к нему патрубок, установите на место уплотнительное кольцо.
Далее выполните сборку в обратном порядке и поставьте сиденья на место.
Теперь можете завести автомобиль и убедиться, что бензин подается в мотор и насос с фильтром работают корректно. Помните, что симптомы засорения фильтра на самом деле могут говорить о поломках топливного насоса. В таких случаях замена в машинах от второго поколения выгоднее, так как одновременно решает обе проблемы.
Диагностика насоса требует уже помощи специалистов. Если после замены этих комплектующих у вас остались проблемы с мотором или динамикой машины, обратитесь в сервисный центр.
Топливный фильтр на Логан 1
Renault 6001546326
Первое поколение Рено Логан с бензиновыми двигателями 1.4 (K7J) и 1.6 (K7M, K4M) с завода имеет одинаковый топливный фильтр. До 2006 г. на данных комплектациях он установлен отдельно от насоса и других модулей. Расположен за правым задним колесом, под топливным баком, на выходе топливной магистрали. Доступ к данной запчасти свободный, и ее довольно легко найти и поменять, особенно при наличии смотровой ямы.
От производителя на Renault Logan 1 с бензиновыми двигателями ставится топливный фильтр под артикулом 6001546326. По факту это фильтр компании Bosch, модель 0450902161. Именно его и устанавливали на конвейере с завода. Такой же, оригинальный фильтр тонкой очистки топлива идет и под артикулом 7700845961. Но по факту в фирменной коробке от Рено с этим номером лежит фильтр компании MecaFiltre, модель ELE6015. Эта модель ниже качеством, чем Бош, и дешевле. Но в оригинальных коробках Renault их стоимость практически не отличается. Поэтому лучше искать все же запчасть с номером 6001546326, от производителя Bosch.
| Размеры топливного фильтра для Renault Logan 1 | ||
|---|---|---|
| Высота, мм | Диаметр входного/выходного отверстия, мм | Диаметр корпуса, мм |
| 136 | 8 / 8 | 55,5 |
При замене фильтра топлива на первом Логане не меньшей популярностью пользуются и аналоги. В таблице указаны наиболее популярные, и зарекомендовавшие с хорошей стороны себя модели.
| Производитель | Артикул | Цена, руб. |
|---|---|---|
| Mahle Original/Knecht | KL416/1 | 600 |
| Francecar | FCR210130 | 170 |
| MANN-FILTER | WK 6002 | 550 |
После 2006 года основной топливный фильтр уже встроен в специальный модуль (вместе с насосом, датчиками, и фильтром-сеткой), который полностью погружается в бак, и отдельно не меняется. Артикул модуля – 6001547604. Этот фильтр практически не забивается (из-за того что перед ним есть грубая очистка), и его меняют как правило лишь тогда, когда насос перестает работать. Самый распространенный аналог, который устанавливают, это Klaxcar France 44005z. Цена – 3400 руб.
При замене основного фильтра тоже иногда меняют и сетку (фильтр грубой очистки), которая стоит на топливном насосе, погруженном в бак. Артикул – 6001546326. Но зачастую ее предпочитают просто промывать. Отдельно же данный фильтр-сетка, практически отсутствует в продаже, поэтому покупают ближайший подходящий аналог от компании Francecar — FCR210141. Цена – 120 руб.

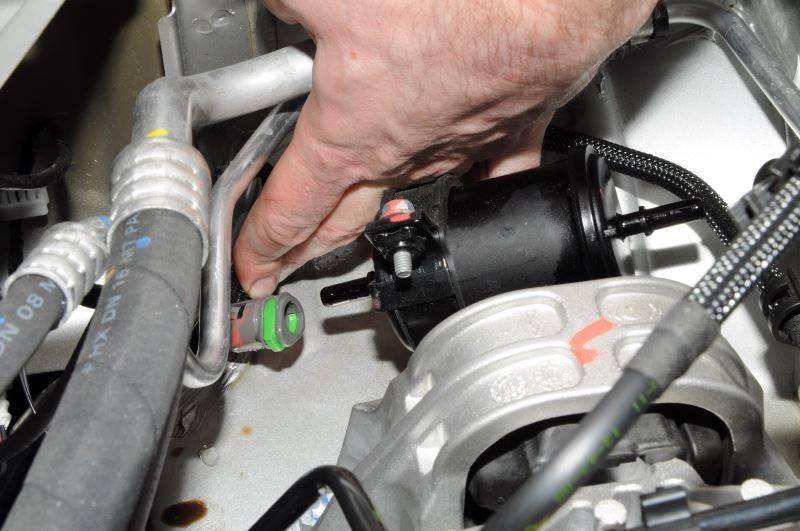

Топливный фильтр на дизельный Логан I

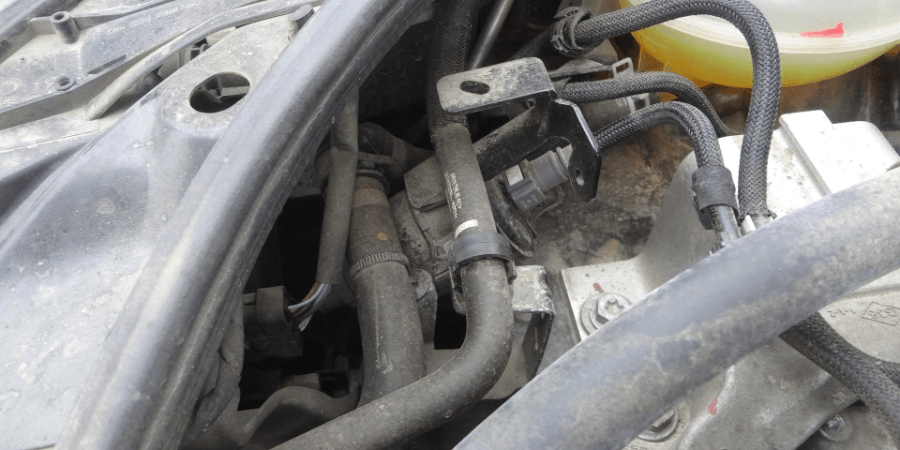

Хотя первое поколение Логан с дизельными двигателями официально и не поставлялось в Россию, но все же, эта модель имеет некоторое распространение на территории СНГ. Топливные фильтры для Рено Логан 1.5 (K9K) дизель отличаются от бензинового автомобиля. Они представляют из себя цельнометаллический цилиндр, у которого впускные и выпускные патрубки находятся только с одной стороны, а с другой — датчик воды. Располагается он спереди, под капотом, за передним правым колесом. Для доступа к нему нужно вывернуть руль вправо, и снять переднюю часть подкрылка. Кроме того, они делятся на два вида, в зависимости от установленной топливной системы – Delphi или Mahle. Фильтры обоих систем отличаются конструкцией. Для фильтра системы Delphi предусмотрено 3 прямых патрубка, с отличающимися диаметрами (инфо в табл. ниже). Для Mahle – 2 патрубка, и оба одинаковы в толщине. Данные по размерам и артикулам ниже в таблице.
| Параметры топливных фильтров для Logan 1 с дизельными двигателями | ||||
|---|---|---|---|---|
| Артикул | Топливная система | Диаметр корпуса, мм | Высота, мм | Диаметр патрубков, мм |
| 164000884R | Delphi | 88 | 210 | 8 / 10 / 10 |
| 8200619849 | Mahle (без подсоединенного датчика уровня воды) | 93 | 123 | 10 / 10 |
| 7701064241 | Mahle (с датчиком воды) |
164000884R
8200619849
Можно также установить один из аналогов.
| Производитель | Артикул | Цена, руб. |
|---|---|---|
| Топливная система Delphi | ||
| Mahle Original/Knecht | KL781 | 1800 |
| Delphi | HDF954 | 1800 |
| Топливная система Mahle (без датчика уровня воды) | ||
| Mahle Original/Knecht | KL404/16 | 1500 |
| Delphi | HDF581 | 1600 |
| Топливная система Mahle (с датчиком воды) | ||
| Mahle Original/Knecht | KL404/25 | 1600 |
| Delphi | HDF583 | 1700 |
Какой фильтр тонкой очистки лучше, артикулы и цены
У официального производителя можно приобрести оригинальные детали, которые устанавливаются на заводе. Их артикулы: 6001546326, 7700845973, 7701068107. Их стоимость небольшая – $7-9. Оригинал не может стоить меньше $7, фильтры с низкой ценой оказываются поддельными. Такие фильтры не смогут отфильтровать топливо, это приводит к выходу из строя форсунок и других элементов топливной системы.
Оригинальный фильтр на Логан
Аналоги:
- GOODWILL. Каталожный номер: FG 300. Распространенный бюджетный аналог оригиналу. Об этом фильтре оставляют положительные отзывы, он служит достойный срок. Цена его составляет $6,8.
- FRANCECAR. Артикул: FCR210130. Тоже практичный аналог, у водителей не возникают претензии, стоимость около $6-7.
- SCT. Артикул: ST 393. Универсальный фильтр, подходит ко многим автомобилям. $5.
- BOSCH. Артикул: 0 450 905287. Самый дорогой, в то же время качественный и долго служащий фильтр. $17.
- NISSAN. Артикул: 16400JD51A. Покупатели довольны качеством такого фильтра, для Рено Логан подходит идеально. $13.
- HYUNDAI. Артикул: 31911-3A000. Универсальный и практичный, самый экологически чистый среди представленных. До $15.
Это интересно: Габаритные размеры Рено Сандеро степвей — раскрываем все нюансы
Инструкция по замене топливного фильтра на новых моделях Рено Логан
- Спускаем давление в топливной системе.

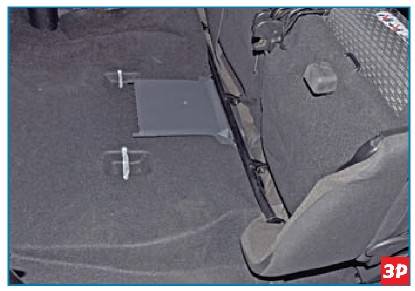

- Снимаем заднее пассажирское сидение, чтобы добраться до технологического отверстия бензобака.
- На крышке бензобака находим стрелку, которая указывает на расположение защелки. Поддеваем ее плоской отверткой и отодвигаем в сторону.

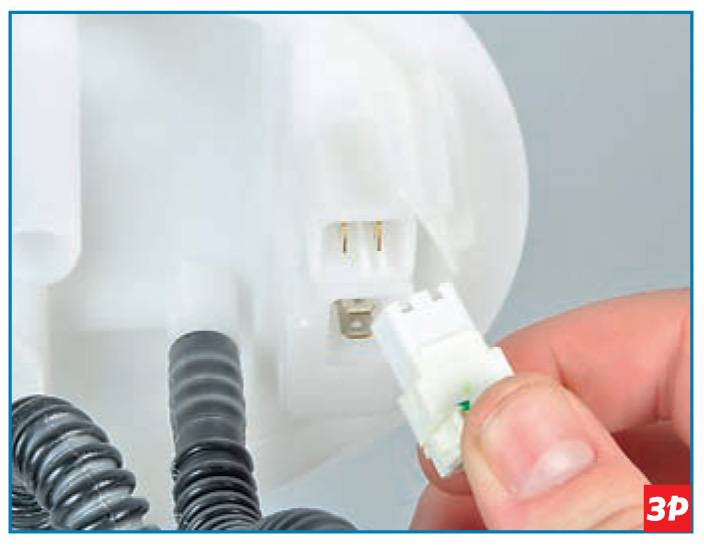

Счищаем всю грязь с поверхности и вынимаем разъем с проводами.
Отжимаем фиксирующую утяжку на наконечнике топливного патрубка и отсоединяем его. Если к блоку подходят два патрубка, действуем аналогичным образом.
Далее съемником откручиваем уплотнительное кольцо и извлекаем его.

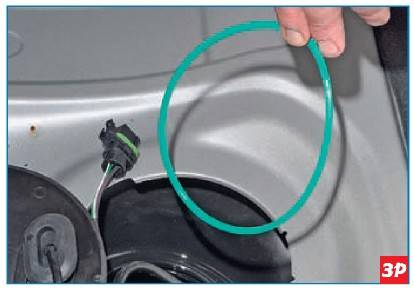

После выемки резиновой прокладки обязательно протираем ее. В противном случае под воздействием топлива, она разбухнет, и вы ее не сможете поставить на место.
Как мы уже писали выше, фильтр тонкой очистки нельзя заменить отдельно от бензонасоса. Поэтому необходимо приобретать весь топливный модуль в сборе. Заменить или продуть можно только сеточку грубой очистки. Также можно промыть стакан сбора бензина.
Далее производим монтаж всех элементов в обратной последовательности.
Кол-во блоков: 21 | Общее кол-во символов: 19809Количество использованных доноров: 5Информация по каждому донору:
Logan 2
Хотя каждый водитель желает для своей машины лучшего, обеспечить транспорту хорошее горючее удается не всегда. И первым по итогу начинает страдать топливный фильтр Рено Логан 2. Подобные ситуации могут даже провоцировать замену этой детали чаще, чем это прописано регламентом Renault. Сегодня разберемся, где он стоит и как его менять собственноручно.
Замена топливного фильтра Рено Логан
Чтобы эксплуатация такого транспортного средства, как Рено Логан, была успешной, за ним нужно правильно следить. Одним из наиболее важных моментов является своевременная замена топливного фильтра рено логан 1.4.
Если внимательно посмотреть на рекомендации завода изготовителя, замена данного узла должна осуществляться после 30 тысяч пробега.
Здесь стоит учитывать качество российского топлива, а потому этот момент может наступить несколько раньше. Водителю нужно быть максимально внимательным, дабы услышать и понять, что время пришло.
Прежде всего, транспортное средство начнет дергаться. Это первый признак того, что фильтр забился.
Расположение
Сразу стоит отметить, что в Рено логан 1.6 и 1.4 замена осуществляется не совсем идентичным образом. Разница этих машин заключается только в месторасположении фильтрующего элемента. Еще один нюанс. Дело в том, что авто, где объем силового агрегата составляет 1.4 литра, выпускаются по сей день.
Что касается Renault Logan с мотором 1,6, этот силовой агрегат перестали использовать еще в 2006 году.
Так где находится необходимый элемент? Если говорить про машины, появившиеся в продаже после 2006, тогда нужно искать его в топливном баке. Примечательно, что ставится он совместно с бензиновым насосом.
Если говорить про более ранние модели, здесь все немного проще. Фильтр находится в месте, где из бака выходят трубки, по которым движется горючее.
Процедура замены
После того, как удалось точно выяснить, где стоит фильтр, необходимо разобраться с тем, как он меняется. Предварительно нужно подготовить все оборудование, которое может понадобиться для проведения работ. Понадобится следующее:
- Набор ключей.
- Плоскогубцы.
- Чистая тряпка.
- Пустая емкость.
Когда все перечисленное в наличии, можно приступать
Вне зависимости от того, на какой модели проводятся работы, действовать нужно осторожно и внимательно
В случае, когда топливный фильтр выполнен заодно с насосом, рекомендуется отправиться на станцию технического обслуживания, ибо здесь процесс будет довольно трудным. Придется осуществлять полный демонтаж бензобака, а сделать это смогут далеко не все. В данном случае также придется строго соблюдать ТБ (технику безопасности).
Как поменять фильтр на Логане до 2006 года? Здесь нет ничего особенно сложного. Каждый человек сможет сделать это своими силами. Предварительно следует выполнить такие манипуляции:
- Включить зажигание.
- Снять минусовую клемму с АКБ.
- Снять крышку блока насоса.
- Демонтировать реле.
- Поставить клемму на исходное место.
Теперь завести мотор и дождаться пока он заглохнет. Дальше выключить зажигание и можно приступать.
Залезть под автомобиль.
Используя тряпку, очистить элементы, с которыми предстоит работать.
Перед глазами появится красная кнопка, следует на нее нажать. Это даст вам отсоединить от фильтра трубку.
Снять хомут, который удерживает сам фильтр.
Напротив красной кнопки находится зеленая. Нужно нажать на нее, чтобы отсоединить другую часть фильтра.
Теперь нужно поставить на старое место новую деталь и выполнить описанные процедуры в обратной последовательности.
Стоимость фильтрующего элемента
На Логан средняя стоимость фильтрующего элемента колеблется в диапазоне 700-1000 рублей. Нужно отметить, что вне зависимости от того, в каком году машина сошла с конвейера, используется одинаковый фильтр.
Зная цену на деталь, а также порядок выполнения работ, можно без проблем сделать все своими силами. Конечно, придется затратить малость времени, но главное, что удастся сэкономить деньги, а это намного важнее.
https://www.youtube.com/watch?v=I178irpsQtA
Двигатель Рено Логан 2 (2014)
Дроссельный узел, или как еще говорят дроссельная заслонка, регулирует подачу воздуха в систему питания двигателя. Регулировка воздуха происходит посредством механического тросика, идущего до нее. Тросик подключен к педали газа, тем самым, с изменением угла положения заслонки, меняется объем подачи воздуха. Положение заслонки контролируется с помощью датчика, который установлен на ней. Датчик предствляет собой резистор с бегунком. Время от времени заслонку лучше чистить, так как она может забиться моторным маслом, которое в небольших количествах поступает через патрубок картерных газов. О том как снять и обслужить дроссельную заслонку Рено Логан 2 как для 8 так и 16 клапанного двигателя, мы и расскажем в нашей статье.
Дроссельный узел Рено Логан 2: общее описание
Дроссельный узел Рено Логан 2 представляет собой простейшую регулирующую арматуру, которая ограничивает объем воздуха, подаваемого на впуск системы питания двигателя. Заслонка установлена на входном фланце впускной трубы ресивера. На входной патрубок дроссельного узла надет воздушный фильтр, соединения дроссельного узла с впускной трубой и воздушным фильтром уплотнены резиновыми прокладками. В корпусе дроссельного узла выполнено отверстие для подвода дополнительного воздуха к регулятору холостого хода. Именно через регулятор холостого хода и подается воздух когда заслонка закрыта польностью. В корпусе дроссельного узла установлена поворачивающаяся на оси заслонка (пластина). На одном конце оси установлен датчик положения дроссельной заслонки системы управления двигателем, на другом — рычаг, к которому присоединена промежуточная тяга привода дроссельной заслонки, идущая на педаль газа. В процессе эксплуатации дроссельный узел не требует обслуживания и регулировки, следите лишь за состоянием резиновых уплотнений, чтобы избежать подсоса воздуха.
Рис. А. Дроссельный узел двигателя К7М Рено Логан: 1 — регулятор холостого хода; 2 — рычаг привода дроссельной заслонки; 3 — дроссельная заслонка; 4 — датчик положения дроссельной заслонки; 5 — корпус дроссельного узла
Рис. Б. Дроссельный узел двигателя К4М Рено Логан: 1 — возвратная пружина; 2 — винт регулировки положения заслонки; 3 — рычаг привода заслонки; 4 — фланец крепления узла; 5 — дроссельная заслонка; 6 — датчик положения заслонки; 7 — уплотнительное кольцо
Операции по снятию дроссельного узла Рено Логан
Для снятия и установки дроссельного узла двигателя К7М выполните следующие операции.
Вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Снимите корпус воздушного фильтра. 3. Отожмите фиксатор электрического разъема.
4. . и отсоедините колодку жгута проводов от датчика положения дроссельной заслонки.
5. Аналогично отсоедините колодку жгута проводов от регулятора холостого хода.
6. Используя отвертку как рычаг.
7. . отсоедините промежуточную тягу привода дроссельной заслонки от рычага дроссельного узла.
8. Снимите дроссельный узел.
9. Снимите с дроссельного узла уплотнительное резиновое кольцо. Потрескавшееся или надорванное кольцо замените новым.
10. Установите детали в порядке, обратном снятию.
Для снятия и установки дроссельного узла двигателя К4М выполните следующие операции.
Вам потребуются: ключи «на 8», ТОRХ Т25, головка ТОRХ Е8, отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минуc» аккумуляторной батареи. 2. Отсоедините от рычага наконечник троса привода дроссельной заслонки.
3. Отожмите фиксатор колодки жгута проводов и отсоедините колодку от разъема датчика положения дроссельной заслонки.
4. Снимите корпус воздушного фильтра. 5. Выверните два болта крепления дроссельного узла.
6. . и отведите его в сторону.
Положение дроссельной заслонки отрегулировано на заводе. Запрещается выворачивать винты А крепления дроссельной заслонки. Если они затем будут плохо завернуты и законтрены, вывернувшийся винт может попасть в цилиндр двигателя и вывести его из строя.
7. При необходимости снимите с корпуса дроссельного узла уплотнительные кольца. При установке дроссельного узла замените новыми порванные или потрескавшиеся уплотнительные кольца.
8. Установите дроссельный узел в порядке, обратном снятию.
Итак, заслонку можно только снять и почистить, более ничего с дроссельной заслонкой лучше не делать. Также время от времени необходимо проверять резиновые уплотнения. При снятии — установки заслонки, если прошло с последнего снятия более года, лучше заменить резиновые уплотнения. Датчики на заслонке можно поменять без ее снятия с двигателя.

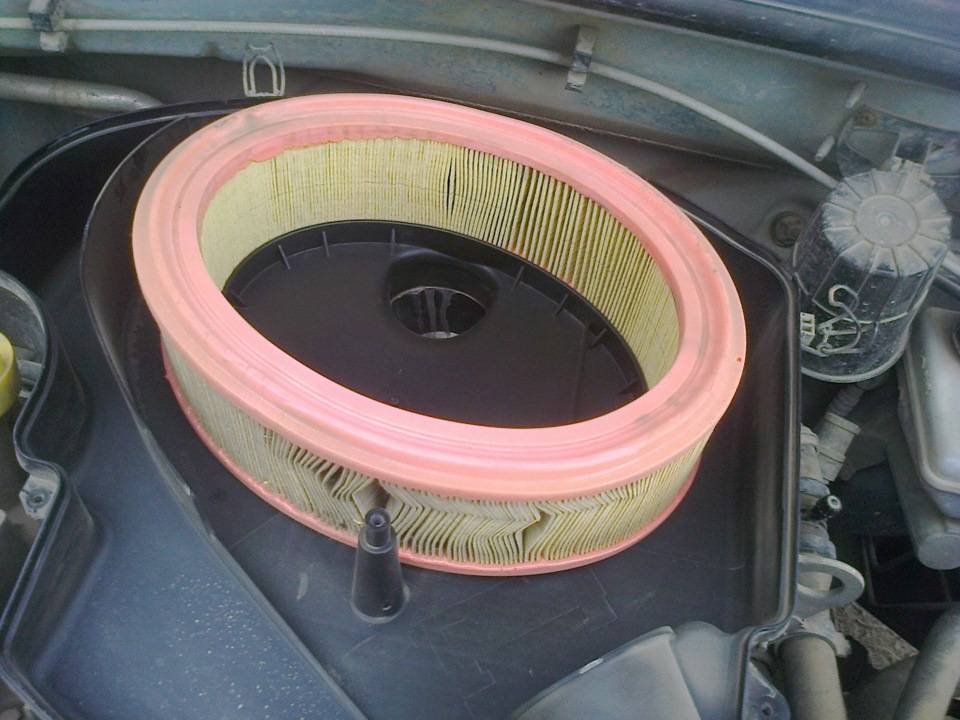

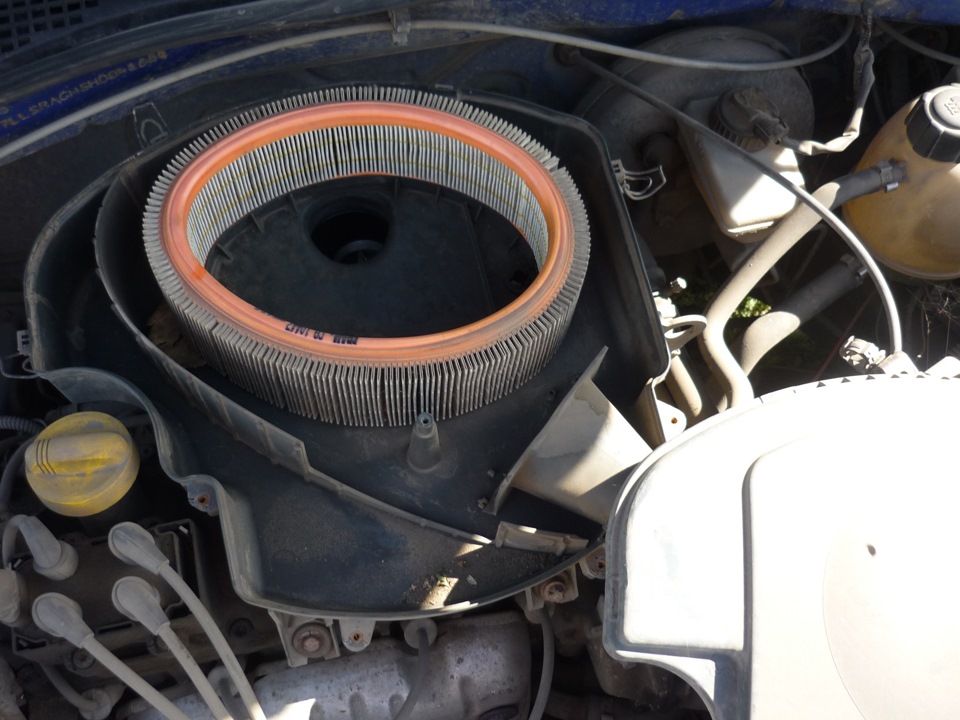

Правила выбора нового фильтра
Первое правило выбора – ориентироваться в первую очередь на качество материала, а не его дешевизну. Средняя стоимость фильтра не превышает тысячи рублей – обновить «расходник» доступно каждому. Оригинальные очистительные продукты для Рено Логан первого и второго поколения имеют код 7701062227. Безусловно, такая составляющая имеет хорошее качество, однако водителей отталкивает относительная дороговизна элемента. Поэтому оригиналы не столь популярны среди расходных материалов.
Альтернатива – поменять на аналоги салонных фильтров, которые, в том числе, подойдут для Logan. Классифицируются по следующим кодам:
- TSP0325178C – угольный (производства Delphi);
- TSP0325178 – пылевой (производства Delphi);
- NC2008 9 – пылевой (производитель – AMC).
Рекомендуется выбрать материал с дополнительной пропиткой угольным составом. Цена их незначительно больше, однако защитная способность от загрязнений выше. В отличие от обычных элементов угольные фильтры также борются с неприятными запахами. Обоснованы перечисленные преимущества тем, что уголь обрабатывается специальными химическими веществами. В России на угольной основе производятся Невские фильтр – относятся к «расходникам» среднего качества.
Приобретаемый очистительный элемент также должен иметь пластиковую крышку, на которую осуществляется крепление. Необходимо проверить ее наличие перед покупкой, поскольку в дальнейшем компонент установится недостаточно надежно.
7 основных признаков неисправности катушек зажигания и способ их проверки
Катушки зажигания часто называют компактными электротрансформаторами. Они служат для преобразования тока напряжением 12 В, вырабатываемого аккумулятором, в более высокое напряжение, необходимое для воспламенения горючей смеси в цилиндрах и запуска двигателя.
Каждая свеча зажигания имеет собственную катушку. Последняя либо соединяется со свечой с помощью проводов, либо располагается над свечой зажигания. Для образования искры на электродах свечи требуется напряжение 15 000–20 000 В. При неисправности катушек могут возникать пропуски зажигания, которые приведут к увеличению расхода топлива.
Замена топливного фильтра Рено Логан 1 и 2 своими руками
Процесс замены топливного фильтра в автомобиле Рено Логан 1.4 может носить двоякий характер, а именно:
- при плановых технических мероприятиях по обслуживанию;
- в случае появления необходимости устранить причины выхода его из строя.
Где располагается и каковы причины его замены?
Где находится фильтрующий элемент? В версии Логан первого поколения топливный фильтр разместился под днищем авто. Во исполнение регламента руководства по эксплуатации замена этого расходного элемента потребуется с периодичностью в 30 000 км.
Качество отечественного топлива вносит определенные коррективы в этот регламентный временной интервал замены. Однозначного критерия нет, поэтому принятие решения о необходимости замены возлагается на владельца Рено Логан 1.4 и авто Рено Логан 1.
6 исходя из индивидуальных особенностей эксплуатации.
Появившиеся сбои в работе топливной системы, ввиду использования некондиционного топлива, могут косвенно свидетельствовать о засорении фильтрующего элемент, и говорят о том, что требуется замена топливного фильтра.
Согласно установившемуся в среде поклонников Логан правилу замена топливного фильтра необходима через каждые 20 000 км пробега.
Ввиду доступности расположения в автомобиле, его замена не вызывает никаких сложностей, даже у малоопытных автолюбителей.
Основным критерием выбора запчасти должно является качество фильтра. Здесь на помощь придет обращение к вариантам изделия, выпускаемым именитыми брендами и подходящим к конкретной модификации Рено Логан 1.4, а также Рено Логан 1.6.
- Рено Меган 2 замена салонного фильтра
- Меган рено 2008
- Рено Меган 2 воздушный фильтр
О процедуре замены элемента на модификациях первой генерации
Замена топливного фильтра предполагает выполнение работ в несколько приемов:
- сперва авто обесточиваем путем отсоединения клемм от аккумулятора;
- далее снимаем верхнюю крышку на монтажном блоке и вынимаем из посадочного места реле бензонасоса (оно располагается слева и обозначено соответствующей маркировкой);
- подключаем снятые ранее клеммы, запускаем мотор и дожидаемся полной выработки топлива из рампы и магистрали (мотор остановится);
- замену лучше производить из ямы, нежели под поднятым домкратом автомобилем, поскольку удобство подступа к элементу несоизмеримо выше;
- крепление детали в штатном месте выполнено посредством фиксаторов из пластика, которые требуется отжать;
- далее отсоединяем топливные шланги от корпуса (возможны протечки малого количества топлива, поэтому рекомендуется запастись ветошью);
- после удаления старого элемента монтируем новый топливный фильтр, предусмотрев его правильное расположение в топливной магистрали (внимательно смотрим на направление стрелки на корпусе, обозначающей движущийся поток топлива, и устанавливаем только согласно этой маркировке);
- посредством штатных зажимов крепим новый топливный фильтр и заканчиваем сборку по алгоритму, обратному процессу демонтажа.
- Конструктивная особенность топливной системы версий Логан второго поколения подразумевает расположение фильтрующего элемента под подушкой задних сидений.
Как заменить элемент?
Процедура следующая:
- снимаем сидение, удаляем пластмассовую заглушку и отсоединяем разъем проводки;
- конструкция закреплена посредством специального зажима, нажатие на который позволяет ее извлечь;
- отвинчиваем фиксирующий диск и извлекаем резиновую манжету, где находится необходимый элемент;
- вынимаем блок фильтра, который сменяется на новый элемент;
- сборку выполняем в последовательности, обратной снятию.
Подводим итоги
Такая работа, как замена фильтра в топливной системе на Рено Логан 1.4, не способна доставить затруднений подавляющей армии любителей этой модели.
Лада Ларгус. Снятие и разборка топливного модуля двигателя 1,6 (8V)
Снимаем топливный модуль при выходе из строя любого из его элементов.
Замену топливного насоса, сетчатого фильтра или датчика указателя уровня топлива показываем для возможности ремонта в дорожных условиях и в отсутствии оригинальных запасных частей.
В салоне автомобиля поднимаем подушку сиденья второго ряда.
Поднимаем пластмассовую крышку и отводим от лючка ковровое покрытие.
Вынимаем крышку лючка топливного бака и отводим ее в сторону.
Шлицевой отверткой отжимаем фиксатор…
…и отсоединяем колодку проводов от крышки топливного модуля. Далее следует сбросить давление в системе питания. Для этого пускаем двигатель. Он, проработав несколько секунд, остановится из-за недостатка топлива. Давление в системе при этом будет сброшено.
Выключаем зажигание.
Сжав фиксаторы наконечника топливной трубки, снимаем его со штуцера крышки топливного модуля. Топливный модуль фиксируется в баке прижимным кольцом, навернутым на горловину бака. Для отворачивания прижимного кольца модуля проще всего воспользоваться монтажной лопаткой.
Упираясь во впадины отверстия, выполненного в панели пола кузова, монтажной лопаткой толкаем кольцо за выступы против часовой стрелки. Возможно, процедуру придется повторить несколько раз, упираясь в разные выступы по окружности кольца. А при сборке, заворачивая кольцо, это надо сделать обязательно.
Снимаем прижимное кольцо. На снятом баке отвернуть прижимное кольцо поможет простое приспособление, согнутое из металлического прутка в виде скобы.
Приспособление для отворачивания прижимного кольца
Вынимаем топливный модуль из бака, выводя поплавок датчика указателя уровня топлива из отверстия в топливном баке.
Вынимаем резиновое уплотнительное кольцо топливного модуля. Сливаем остатки топлива из топливного модуля в заранее подготовленную емкость. Закрываем отверстие в топливном баке плотной бумагой или полиэтиленом.
Дальнейшая разборка топливного модуля не предусмотрена. Разработчиками автомобиля предполагается замена всего модуля при выходе из строя любой из его составных частей. Однако, в чрезвычайных обстоятельствах можно очистить сетчатый фильтр на входе в топливный насос, заменить датчик указателя уровня топлива или топливный насос.
Отсоединяем колодку проводов датчика указателя уровня топлива от разъема на внутренней стороне крышки топливного модуля.
Освобождаем фиксатор датчика указателя уровня топлива.
Снимаем датчик указателя уровня топлива.
Отверткой освобождаем три фиксатора стакана…
…и снимаем стакан с корпуса фильтра.
Соединение канала регулятора давления топлива уплотнено резиновым кольцом.
В стакане установлены регулятор давления топлива 1 и противодренажный клапан 2.
Потянув, снимаем с топливного насоса сетчатый фильтр. Теперь его можно промыть или заменить.
Отверткой отжимаем фиксатор крышки топливного модуля…
…и отводим крышку.
Снимаем пружину с направляющей.
Отсоединяем колодку проводов топливного насоса от разъема на внутренней стороне крышки топливного модуля.
Вынимаем топливный насос из гнезда в корпусе топливного фильтра. Нагрев пластмассовую гофрированную трубку на патрубке насоса струей кипящей воды из чайника…
…снимаем трубку с патрубка насоса. Сборку и установку топливного модуля проводим в обратной последовательности.
Перед установкой модуля контролируем правильность расположения уплотнительного кольца на отбортовке горловины бака. Аккуратно, чтобы не сдвинуть уплотнительное кольцо, устанавливаем модуль в бак.
При установке ориентируем топливный модуль так, чтобы стрелка 2 на его крышке располагалась напротив стрелки 1 на баке. Надавив сверху вниз на крышку модуля, наворачиваем прижимное кольцо на горловину бака до тех пор, пока крышка модуля не будет плотно прижата к горловине. Затем доворачиваем прижимное кольцо до положения, при котором стрелка 3 на кольце расположится напротив стрелок 1 и 2.
Наконечник топливной трубки надеваем на штуцер крышки модуля до щелчка пружинных фиксаторов наконечника.
После установки модуля включаем зажигание и проверяем герметичность соединений.
При установке крышки лючка топливного бака ориентируем ее так…
…чтобы стрелка 1 на крышке расположилась напротив паза 2, выполненного в панели пола кузова.
Видео по теме «Лада Ларгус. Снятие и разборка топливного модуля двигателя 1,6 (8V)»
Замена топливного насоса на Рено Логан, Сандеро, Дастер, Ларгус
Ларгус 350 000 пробег замена топливного фильтр-сетки
Logan Up #10: Замена фильтра (сетки) бензонасоса Рено Логан / Сандеро
Первые симптомы забитого топливного фильтра в зависимости от типа двигателя
Степень влияния фильтра на работу двигателя зависит от его типа. Карбюраторные бензиновые моторы практически не реагируют на загрязнение очищающей прослойки. Незначительные изменения могут наблюдаться только в мощности и стабильности работы ДВС.
Инжектор более требователен к давлению в топливопроводе, поэтому снижение пропускной способности фильтра сразу проявляется падением мощности мотора. Наиболее явным признак становится на высоких оборотах.
Моторы, которые работают на дизельном топливе, наиболее чувствительны к посторонним частицам и примесям. Их мощность и стабильность работы напрямую зависят от уровня давления в топливопроводе. При его снижении наблюдаются задержки запуска и резкие рывки во время езды. В некоторых случаях двигатель включается только после нескольких попыток.
Чувствительность моторов к загрязнению во многом связана их требованиями к степени очистки топлива. Фильтрующие элементы для дизельных двигателей не должны пропускать частицы более 4-5 мкм, инжекторных — 10 мкм, а карбюраторных — 20 мкм.
