Scher-khan magicar b и logicar b

Почему не работает, и что делать

Если все действия по настройке были выполнены согласно инструкции, автозапуск на Шерхан Магикар 5 всегда работает четко по установленной схеме. Если произошел сбой, и после настройки автоматического запуска система не выполняет необходимые действия, нужно искать причину. Для этого не обязательно обращаться в сервисный центр, можно справиться своими силами:

1. Если автомобилист выполнил резервирование, но система не активируется, следует проверить контакты предохранительного устройства. Причина поломки на сигнализации Шерхан может заключаться в их окислении. Предохранительное устройство располагается в цепи питания основного модуля.
2. Некорректная работа штатного блокиратора. В управляющем реле нужно проверить контактные элементы на залипание.
3. Беспрерывная активность диодного элемента. Такая поломка может возникнуть по причине активированного сервисного режима Валет. Чтобы возобновить работу сигналки Шерхан, необходимо отключение сервисного режима.
4. Настройка функций автозапуска происходит некорректно. Для решения данной проблемы можно воспользоваться сбросом всех пользовательских настроек до заводских показателей.

Кроме того, ошибки в работе устройства могут возникнуть по следующим причинам:

1. Часто проблема заключается в том, что при автозапуске мотор прекращает работу уже спустя 1-2 минуты. При этом посредством ключа в стандартном режиме запустить все можно. Причиной таких сбоев чаще всего становится поломка пятиконтактного реле. Найти эту деталь можно в микропроцессорном модуле.
2. Аккумуляторная батарея находится в разряженном состоянии. При устранении данной проблемы запуск будет активирован.
3. Низкая температура. В некоторых случаях автозапуск блокируется по причине критически мороза за окном транспортного средства.
4. Неисправность некоторых деталей машины, которые отвечают за активацию работы мотора.

Чтобы заново настроить запуск сигнализации Шерхан Магикар 5, производитель предлагает сбросить все настройки до заводских. В системе присутствует 2 меню (1 и 2):

• Входят такие опции, как предупреждение об открытой двери, режим “Паника” и другие функции охранной сигнализации.
• Регулировка времени автозапуска, длительность прогрева автомобиля.

Если нужно избавиться от установленных пользователем настроек автозапуска, необходимо сбросить до заводских настроек функции меню номер 2. Делают это в следующем порядке:

1. Следует перейти в режим программирования. Для этой цели нажимают на 2 секунды кнопки 4 и 1. После такого действия должен послышаться звук сирены, а аварийная сигнализация подаст 1 световой сигнал. Если это произошло, значит, пользователь все сделал правильно, и шаг 1 завершен.
2. На клавишу 3 коротко нажимают 3 раза. После каждого нажатия — звук сирены и световой сигнал.

После выполнения данных шагов все пользовательские настройки будут удалены, а опции Sherhan Magicar 5 по автозапуску возвращены к заводским показателям.

Иногда автовладельцу не удается настроить автозапуск сигнализации Шерхан Магикар 5. Это может происходить в силу недостаточных знаний. Бывает, что не получается устранить неполадки в системе уже включенной сигнализации Scher Khan. И в том, и в другом случае лучше обратиться за помощью в сервисный центр. Команда профессионалов сможет выявить и устранить поломку максимально быстро и эффективно.

Для современного водителя наличие автосигнализации — это гарантия защиты машины от угона. При этом сегодня спросом стали пользоваться модели от компании Scher-Khan с автоматическим или дистанционным запуском силового агрегата, которые эффективны в холодную пору года. Автозапуск Шерхан является отличным дополнением к штатной сигнализационной системе, обеспечивающим повышенную степень комфорта.

Технические характеристики

Установка автомобильных сигнализаций Шерхан возможна только на транспортные средства с 12-вольтной бортовой сетью. Применение комплексов на «большегрузах» и мотоциклетной технике невозможно из-за того, что их напряжение составляет 24 и 9 В соответственно.

Описание основных свойств и параметров сигналки для автомобиля Scher-Khan:

• рабочий диапазон температур, рекомендуемый для использования противоугонных систем, составляет от -40 до +85 градусов;
• масса микропроцессорного устройства — 105-210 грамм в зависимости от модели;
• в режиме управления охраной основной блок должен потреблять не более 15 мА;
• общая нагрузочной слаботочных выводов составляет 250 мА;
• микропроцессорные модули сигнализаций Шерхан с автозапуском поставляются в корпусах IP-40;
• дальность действия коммуникатора и приемопередатчика составляет 1,2 и 2 км соответственно;
• передача сигналов производится по радиоканалу с частотой 433-868 МГц в зависимости от модели;
• тип модуляции импульсов — FM;
• в основном пульте применяются аккумуляторы класса ААА, в дополнительном — CR2016;
• для питания коммуникаторов используются батарейки на 1,5 или 6 вольт в зависимости от устройства.

Подробно о характеристиках и функциях сигнализации на примере модели Шерхан Мобикар 1 рассказал канал «Ben & Ice Video Master».

Причины и их решение

Проверив состояние системы и определив причину неисправности, можно приступать к ремонту Scher-Khan Magicar 5. Во всех случаях нужно будет проводить несколько обязательных манипуляций, которые отличаются для каждой проблемы.

Севший элемент питания

На работоспособность брелока большое влияние оказывает качество используемого элемента питания. Поэтому специалисты рекомендуют использовать батарейки только тех марок, которые пользуются популярностью и хорошо зарекомендовали себя. В большинстве случаев на нажатие кнопок отказывается реагировать 5 модель Шерхан Магикар. Устранить неисправность можно путем выполнения таких действий:

1. Аккуратно вынимают батарейку.
2. С помощью мультиметра проверяют напряжение, которое не должно быть меньше 15% от номинала (3-6 В).
3. В случае заниженных показателей элемент питания утилизируют.
4. Ставят новую батарейку и закрывают крышку отсека.
5. Проверяют сигнализацию на работоспособность.

Неблагоприятные внешние условия

В некоторых случаях между охранной системой и брелоком нет сигнала из-за внешних факторов. Их наличие зависит от близости расположения крупного предприятия или аэропорта, объекты которых создают мощное электромагнитное поле. Оно создает радиопомехи и не дает возможности передать сигнал от пульта к устройству.

Способ решения проблемы:

1. Первым делом подносят брелок максимально близко к месту, где вмонтирован приемник охранной системы.
2. После этого нажимают кнопку разблокировки.
3. Если не удалось снять защиту, то придется отбуксировать автомобиль. В некоторых случаях бывает достаточно передвинуть его на 200-500 м.

Программные проблемы

Если после нажатия клавиш на пульте управления сигнализация не отвечает, то Шерхан Магикар 5 нужно будет перепрограммировать. Эту работу следует выполнять, руководствуясь инструкцией по эксплуатации. В противном случае можно только усугубить проблему и увеличить вероятность угона транспортного средства.

Устраняют ошибку следующим образом:

1. Открывают дверцу автомобиля и вставляют ключ в замок зажигания.
2. Там его поворачивают 3 раза в течение 4 секунд.
3. Ожидают вспышки сигнализации и переходят к программированию.
4. На брелоке нажимают кнопку «I».
5. Через несколько секунд фары автомобиля моргнут 1 раз, что будет свидетельствовать о завершении процесса привязки пульта к системе.

Обрыв шлейфа передатчика

Если диагностика показывает обрыв шлейфа, то есть высокая вероятность, что подаваемые команды не будут переданы охранной системе. В некоторых случаях такая проблема, характерная для всех моделей Scher-Khan Logicar и Magicar, полностью выводит из строя брелок.

Пошаговая инструкция по ремонту:

1. Мультиметром и омметром проверяют каждый провод внутри шлейфа.
2. Чаще всего обрыв происходит в местах перегиба, поэтому проводят их визуальный осмотр.
3. Затем ищут дефекты в другом проблемном месте — около клеммной колодки.
4. Обнаружив обрыв, аккуратно спаивают контакт.
5. Если это не помогло, то заменяют шлейф на новый.

Неисправность в передатчике

Самая сложная проблема возникает в том случае, если у сигнализации нет обратной связи с брелоком. При такой ситуации самостоятельно решить проблему будет трудно. Для этого нужно иметь знания в области электроники и опыт подобного ремонта.

При поломке передатчика лучше всего обратиться в сервисный центр, особенно если устройство новое и находится на гарантийном обслуживании. Специалисты быстро обнаружат проблему с помощью специального оборудования и устранят ее.

Если после установки сигнализации Scher-Khan Magicar 5 брелок не видит машину, то нужно точно определить причину появления неисправности. Правильно выполнив эту работу, можно будет выбрать наиболее подходящий вариант ремонта и самостоятельно исправить проблему.

Настройка LOGICAR

Последняя модель также проста в управлении. Для настройки автозапуска достаточно:

В инструкции к автосигнализации подробно описаны способы выставления запуска по температуре, а также настройки прогрева двигателя. При этом они не сильно отличаются от вышеописанных моделей.

Чтобы было легче разобраться в особенностях сигнализаций Шерхан, посмотрите видеоматериал по теме:

https://youtube.com/watch?v=_xYtSazBCn8

Чтобы произвести автозапуск Шерхан 5 с брелока, необходимо нажать, удерживая не менее 2 секунд, кнопку II, как показано на рисунке.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». В этом случае автомобиль принудительно перейдет в режим охраны при заведенном двигателе

Двери автоматически перейдут в режим закрытия, после чего система установится в режим запуска двигателя. Если процесс запуска двигателя успешен, то на брелоке будет высвечиваться информация о времени, оставшемся до прекращения работы двигателя в минутах-секундах, и дымок из выхлопной трубы. Данное время может программироваться в режимах 15, 5, 25 минут либо 45. Для совершения поездки без останова двигателя в пределах запрограммированного продолжительности автозапуска, необходимо открыть водительскую дверь, после чего установить ключ в замок зажигания, перевести его в положение «Зажигание Вкл». Период времени между открытием двери и включением режима зажигания ограничен 20-ю секундами. Это событие предусмотрено с целью увеличения защищенности автомобиля на предмет угона в период прогрева. Если в пределах 20 сек. зажигание не будет включено, двигатель заглушится

В этом случае автомобиль принудительно перейдет в режим охраны при заведенном двигателе. Двери автоматически перейдут в режим закрытия, после чего система установится в режим запуска двигателя. Если процесс запуска двигателя успешен, то на брелоке будет высвечиваться информация о времени, оставшемся до прекращения работы двигателя в минутах-секундах, и дымок из выхлопной трубы. Данное время может программироваться в режимах 15, 5, 25 минут либо 45. Для совершения поездки без останова двигателя в пределах запрограммированного продолжительности автозапуска, необходимо открыть водительскую дверь, после чего установить ключ в замок зажигания, перевести его в положение «Зажигание Вкл». Период времени между открытием двери и включением режима зажигания ограничен 20-ю секундами. Это событие предусмотрено с целью увеличения защищенности автомобиля на предмет угона в период прогрева. Если в пределах 20 сек. зажигание не будет включено, двигатель заглушится.

Если запуск двигателя был неудачным, охранная система произведет повторную попытку запуска. После 3-й неудачной попытки автосигнализация перейдет в дежурный режим. Для возобновления работоспособности функции автозапуска необходимо произвести диагностику двигателя и основных систем автомобиля. Возможные причины того, что не работает автозапуск двигателя:

При проведении запуска двигателя охранная система будет сигнализировать следующими сигналами.

Авто не ставится на автозапуск, если при его произведении:

В случае удачного произведения запуска двигателя устройства будут сигнализировать:

В случае, когда двигатель автоматически останавливается, устройства формируют сигналы:

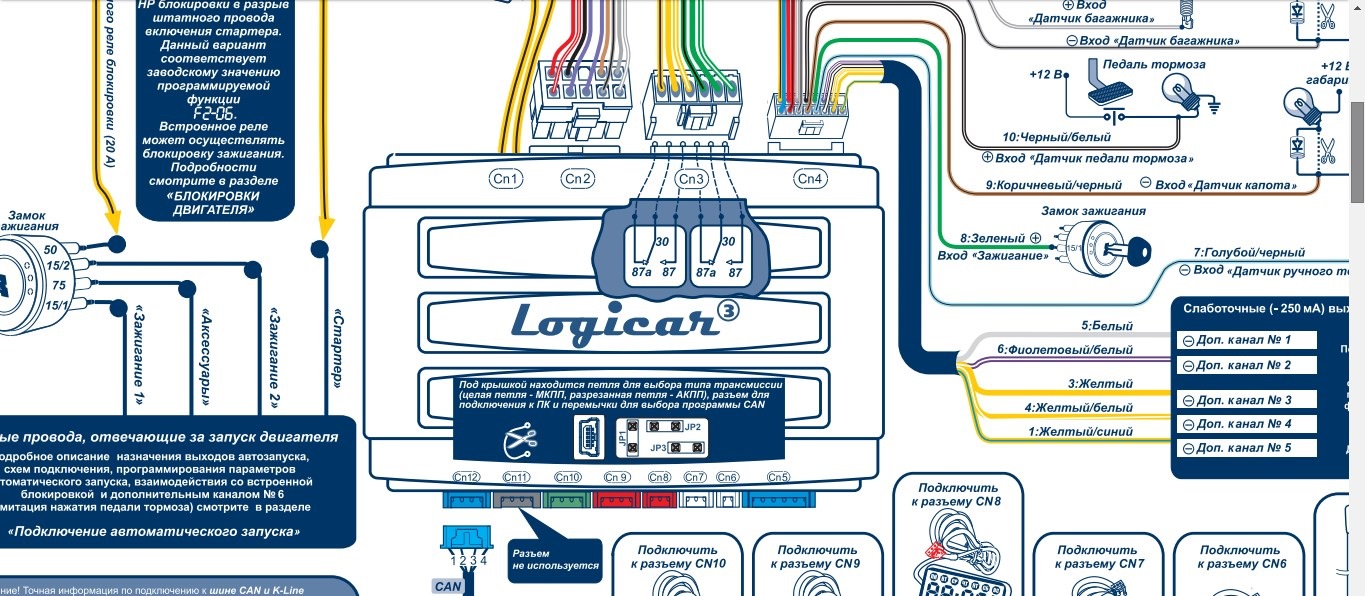

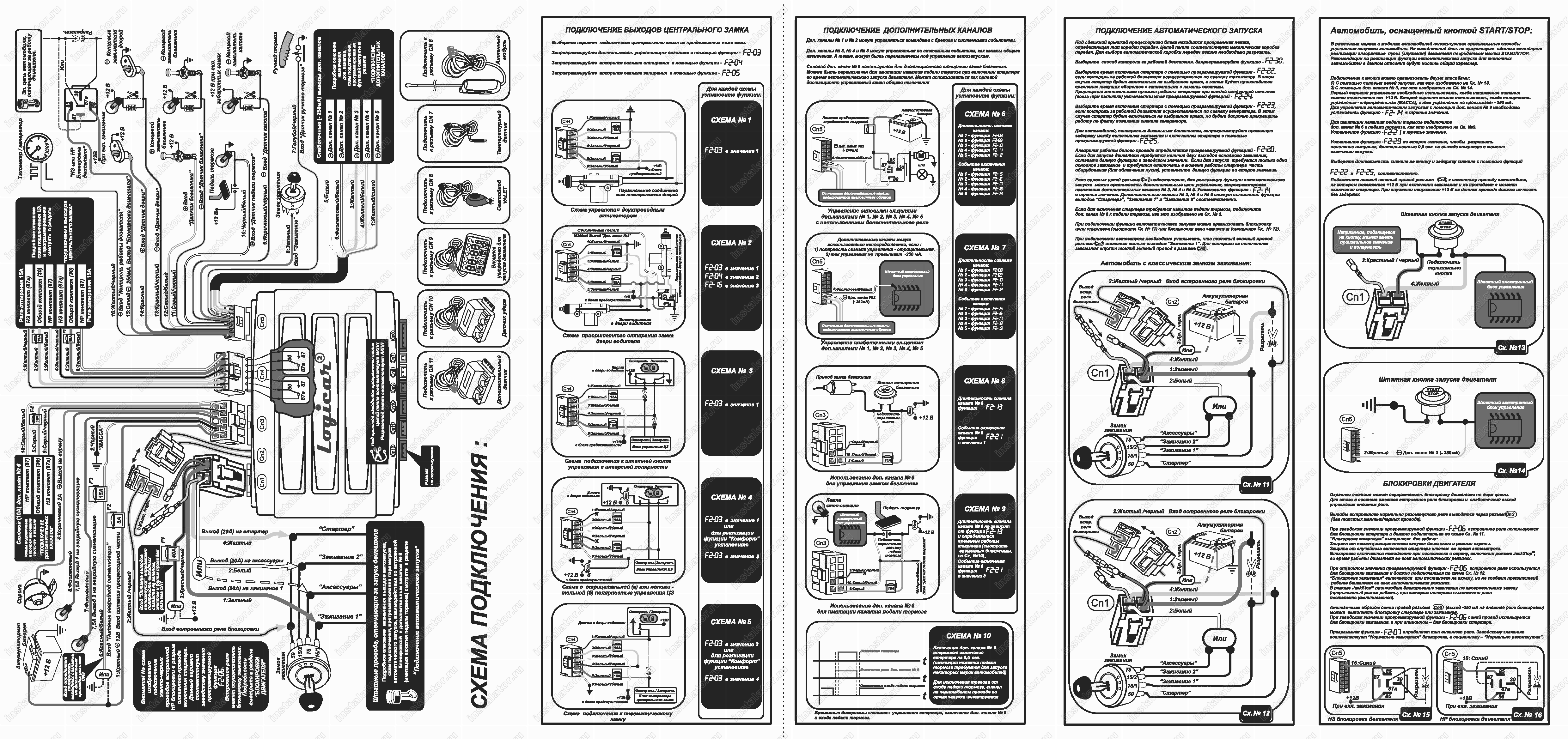

Как правильно установить?

Перед выполнением монтажа рекомендуется произвести сборку элементов сигнализации отдельно от автомобиля. Систему нужно подключить к аккумулятору и проверить работу функций, чтобы убедиться в ее работоспособности.

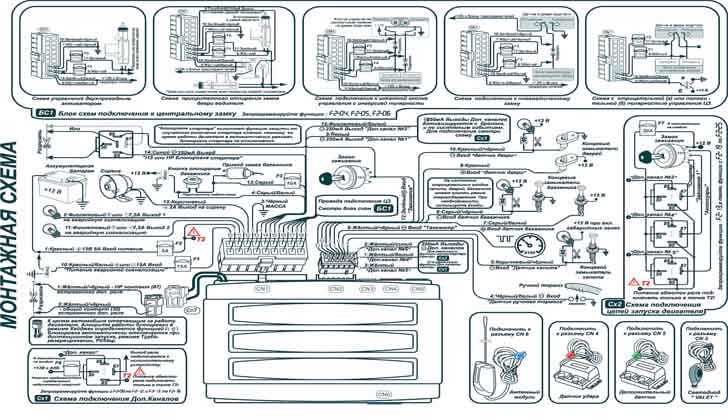

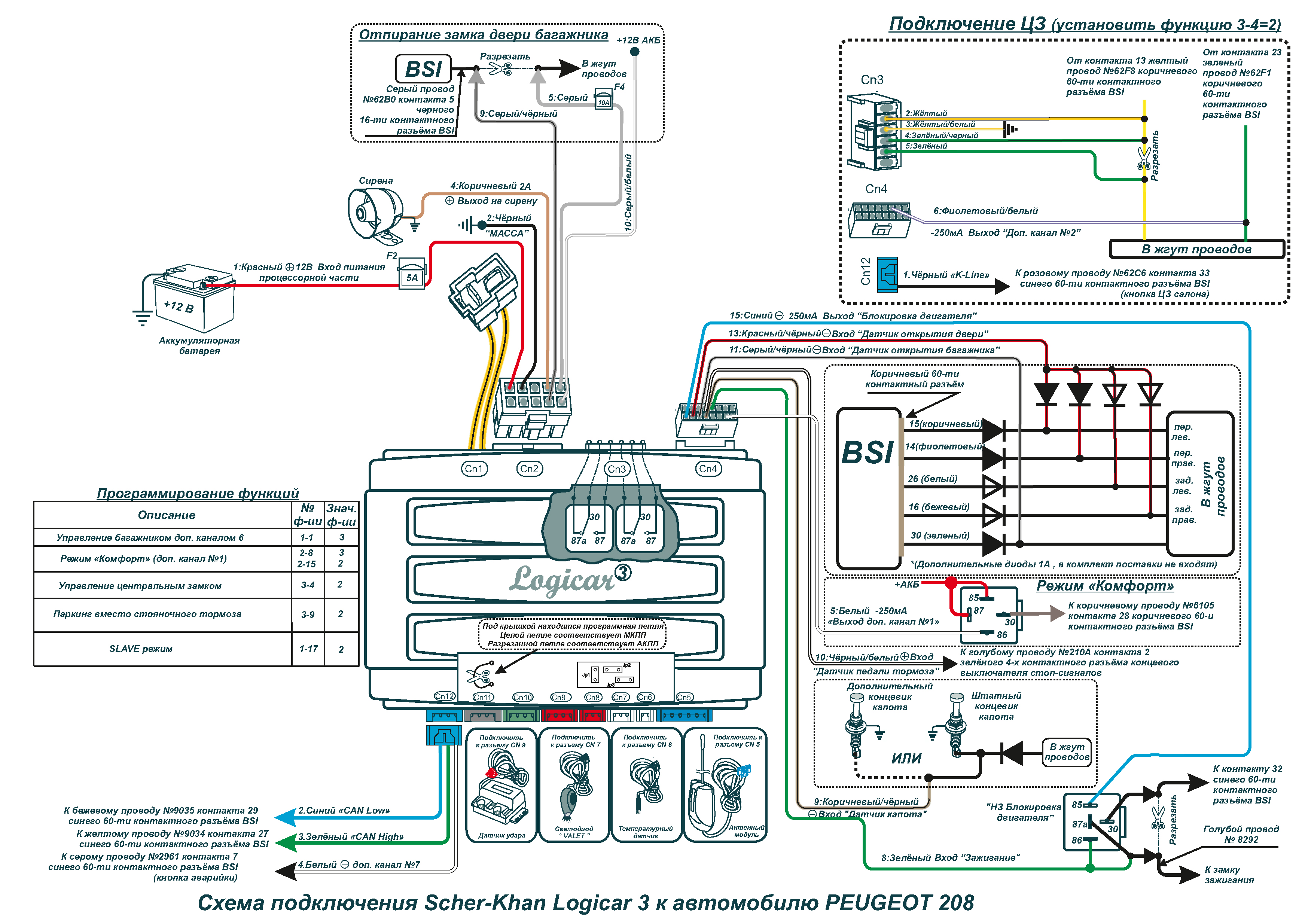

Установка основных компонентов

Алгоритм действий:

1. В автомобиле отключается аккумулятор. В отсеке под капотом нужно найти батарею и отсоединить клеммный зажим от ее отрицательного выхода.
2. В салоне авто, в наиболее скрытом и недоступном для высоких температур и влаги месте устанавливается блок управления. Монтаж микропроцессора должен осуществляться подальше от электронных приборов, чтобы не допустить появления сбоев в его работе. Устройство фиксируется на ровной поверхности колодкой вниз для исключения вероятности попадания жидкости внутрь по проводам. Для крепления применяются болты или пластиковые хомуты.
3. На лобовом стекле выполняется монтаж модуля приемопередатчика. Поверхность должна быть предварительно зачищена и обезжирена. Антенну нельзя располагать рядом с электронными приборами, а также металлическими частями кузова, это приведет к ухудшению качества сигнала.
4. Сирена ставится под капотом автомобиля, в максимально скрытом месте. Рядом с устройством не должно быть высоковольтных проводов и других элементов системы зажигания, а также впускного коллектора. Сирена закрепляется рупором вниз для исключения скопления влаги внутри. Провода от ее надо проложить в салон автомобиля, доступа к электроцепям не должно быть из-под днища. Все соединения необходимо реализовать в сухом месте, а не в моторном отсеке, чтобы не допустить окисления контактов.
5. Датчик удара, если он внешний, а не встроен в блок управления, устанавливается в центральной части салона. Монтаж контроллера производится на ровной поверхности. Установить устройство нужно так, чтобы у потребителя был свободный доступ к его регулировке.

Канал «2012SHERKHAN» подробно показал пример монтажа противоугонной системы Шерхан с подключением цифрового интерфейса.

Установка дополнительных датчиков

Особенности монтажа дополнительных элементов:

1. Контроллер температуры двигателя устанавливается в моторном отсеке. Его необходимо зафиксировать на силовом агрегате или любой другой металлической поверхности, примыкающей к нему. Возможен монтаж устройства в один из патрубков системы охлаждения, по которым циркулирует антифриз.
2. Датчик стояночного тормоза устанавливается непосредственно на ручке. Для этого необходимо снять декоративную пластиковую облицовку. Контакты от контроллера надо проложить под панелями к блоку управления сигнализацией.
3. Еще один дополнительный датчик можно установить на педали тормоза. Это позволит правильно настроить функцию «Антиограбления», если она предусмотрена производителем системы.

Каждую электроцепь сигнализации Шерхан при подключении необходимо оснастить предохранительным устройством. Выбор номинала зависит от типа оборудования и подробно указывается в сервисном руководстве.

Основные неисправности

Ошибки и неполадки, с которыми может столкнуться пользователь:

1. Выход из строя коммуникатора. Отказ в работе пейджера может быть связан с разрядом источников питания, поэтому при появлении первых проблем в передаче команд проверьте батарейку. Если она села, ее надо поменять. Вскройте заднюю крышку и замените источник питания, соблюдая полярность. Если проблема заключается в механическом повреждении коммуникатора или воздействии влаги, надо разобрать корпус и оценить состояние платы. Поврежденные компоненты, такие как конденсаторы и контакты, подлежат замене и перепайке, также контактные элементы надо очистить в случае окисления.
2. Повреждение проводов. При длительной эксплуатации могут повредиться электроцепи, особенно если они были уложены в районе движущихся частей кузова. Для диагностики потребуется помощь электрика. Если у вас есть опыт и навыки, для поиска поврежденных проводов можно воспользоваться тестером. Электроцепи подлежат замене независимо от характера повреждения.
3. Выход из строя одного из компонентов. Это может быть датчик удара, процессорный модуль, антенный адаптер. Надо произвести диагностику контактов на этих устройствах, окисленные разъемы очищаются. При более серьезных неполадках потребуется детальная диагностика устройств. Неисправности блока управления можно устранить самостоятельно, если они связаны с аппаратной частью. Когда на устройство попала вода, его надо разобрать и просушить. А вот в случае с программными сбоями устранение неполадок рекомендуется доверить экспертам, поскольку, возможно, потребуется перепрошивка блока.
4. Ложные срабатывания. Такая проблема обусловлена ошибками, допущенными при регулировке контроллера удара. В соответствии с инструкцией и схемой установки надо произвести регулировку датчика. Требуется снизить чувствительность, чтобы контроллер не срабатывал от проезжающих мимо машин. Но порог чувствительности нельзя устанавливать на минимум, поскольку это приведет к тому, что Шерхан Логикар 1 вовсе не будет фиксировать воздействия на кузов авто.

Технические характеристики

Технические параметры автосигнализации Scher-Khan Logicar 1:

• время цикла тревоги — 30 секунд;
• частотный интервал — 433,92 МГц;
• мощность приемопередающих устройств — не выше 10 мВт;
• потребляемый ток — до 35 мА;
• допустимое напряжение питания — 9-18 В.

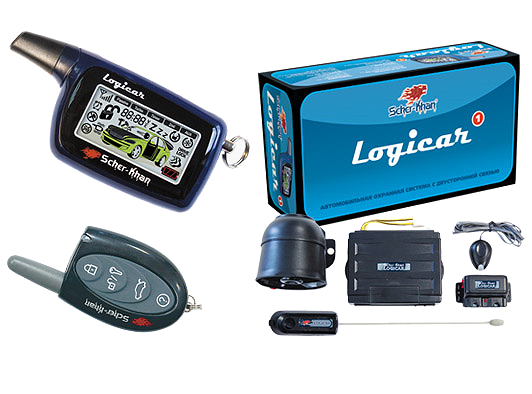

Комплектация

В состав комплекта входят:

• процессорный блок Logicar;
• коммуникатор и резервный пульт;
• датчик удара (с кабелем);
• индикатор состояния;
• антенный блок;
• реле блокировки мотора и силовой разъем;
• концевой контактный переключатель;
• сирена;
• комплект соединительных жгутов;
• пояснительные наклейки и документация по монтажу и настройке.

Настройка автозапуска с пульта Шерхан Магикар

Какие кнопки брелока следует нажимать при наладке функции автозапуска этой модели автосигнализации? Инструкция по запуску двигателя с брелока универсальна и походит для Magicar A, B, 1, 2, 3, 4, 5, 6 mini, 6, 7 S, 8 S, 9, 10 мини, 11, 12, 13, 14.

1. Войдите в меню 2, зажав одновременно клавиши 2 и 4 на две секунды. Прозвучит звуковой сигнал, световые приборы моргнут единожды.
2. Выберите в меню нужную опцию (2-20), кликая по кнопке 4 двадцать раз. Каждое нажатие должно сопровождаться звуковым и световым сигналами.
3. По истечении нескольких секунд устройство подтвердит правильность выбора нужного режима двадцатью писками.
4. Пуск двигателя с пульта программируется кнопкой 4. Подтверждение тому – четыре звуковых сигнала и моргания аварийки.

После этого удерживайте на брелоке клавишу 2 в течение двух сек. Машина будет поставлена на охрану и произойдёт запуск двигателя. Фары загорятся один раз, прозвучит сигнал. На брелоке послышится тональный писк, а на дисплее появится информация о работе мотора. Вы можете установить время работы (5, 15, 25 или 45 мин.), войдя в меню функций 1-12.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ РЕЖИМ VALET ………………….

• Изображение
• Текст

4

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

РЕЖИМ VALET ……………………………………………………………………………………..25

ОТКЛЮЧЕНИЕ ДАТЧИКА УДАРА И ДОПОЛНИТЕЛЬНОГО

ДАТЧИКА ……………………………………………………………………………………………..26

УПРАВЛЕНИЕ ЦЕНТРАЛЬНЫМ ЗАМКОМ ПО ВКЛЮЧЕНИЮ

И ВЫКЛЮЧЕНИЮ ЗАЖИГАНИЯ. ………………………………………………………….28

ПАССИВНАЯ ПОСТАНОВКА НА ОХРАНУ …………………………………………….28

УСТАНОВКА ТАЙМЕРА ДЛЯ АКТИВАЦИИ ДОП. КАНАЛА 1 ………………..30

УПРАВЛЕНИЕ «ДОПОЛНИТЕЛЬНЫМ КАНАЛОМ 1» ……………………………..32

УПРАВЛЕНИЕ «ДОПОЛНИТЕЛЬНЫМ КАНАЛОМ 2» ……………………………..33

РЕЖИМ ТРЕВОГИ ………………………………………………………………………………..34

РЕЖИМ НАПОМИНАНИЯ ……………………………………………………………………..35

ВЫЗОВ ВЛАДЕЛЬЦА АВТОМОБИЛЯ ……………………………………………………36 ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНЫХ КОДОВ …..37

ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНОГО КОДА PIN 1 ………………………37

РЕЖИМ АВАРИЙНОГО ОТКЛЮЧЕНИЯ С ПРИМЕНЕНИЕМ

ПЕРСОНАЛЬНОГО КОДА PIN 1 …………………………………………………………….38

ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНОГО КОДА PIN 2 ………………………40 ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ …………………….42

ПРЕДУПРЕЖДЕНИЕ О ВКЛЮЧЕННЫХ ГАБАРИТНЫХ ОГНЯХ ……………..42

БЛОКИРОВКА СТАРТЕРА И ЗАЖИГАНИЯ ……………………………………………42

ПРЕДУПРЕЖДЕНИЕ ОБ ОТКРЫТОЙ ДВЕРИ …………………………………………42

ЗАЩИТА РАДИОКАНАЛА ОТ ПЕРЕХВАТА КОДА …………………………………43

РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКА УДАРА …………………….43

РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКА ВЫЗОВА ………………….43

ЗАЩИТА ОТ НЕСАНКЦИОНИРОВАННОЙ ЗАПИСИ БРЕЛОКОВ ………….44 ПРОГРАММИРОВАНИЕ НОВЫХ БРЕЛОКОВ …………….44

МЕТОДИКА ПРОГРАММИРОВАНИЯ НОВЫХ БРЕЛОКОВ …………………….44 ПРОГРАММИРОВАНИЕ ФУНКЦИЙ ………………………….45

МЕНЮ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ №1 ………………………………………47

ПОДРОБНОЕ ОПИСАНИЕ ПРОГРАММИРУЕМЫХ

ФУНКЦИЙ МЕНЮ №1 …………………………………………………………………………..48

УСТАНОВКА ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ №1

НА ЗАВОДСКИЕ ЗНАЧЕНИЯ …………………………………………………………………54

МЕНЮ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ №2 ………………………………………54

SCHER-KHAN MAGICAR B

57

ВНИМАНИЕ!

Значения этой функции зависят от конструкции автомобиля.

Неправильный выбор значения данной функции может привести к

выходу из строя электрозамка багажника, снижению его ресурса или к

порче штатного оборудования автомобиля. Если Вы не уверены в выборе

значения данной функции, то прежде чем изменить заводскую установку

проконсультируйтесь с техническими специалистами дилера этой марки

автомобилей в Вашем регионе.

Программируемая функция 2-4: «События для включения «дополнительного канала 1»

Эта функция позволяет управлять дополнительным каналом брелока не

только от брелока, но и от системных событий: постановки на охрану,

снятия с охраны, по таймеру.

Данная программируемая функция имеет четыре значения:

1)

Только нажатие кнопок (I+IV) (заводское значение)2) Постановка в режим охраны или нажатие кнопок (I+IV)3) Снятие с охраны или нажатие кнопок (I+IV)4) По таймеру в заданное время или нажатие кнопок (I+IV). Пользователь может на брелоке установить требуемое время с точностью до 1 минуты для

активирования дополнительного канала и включить функцию таймер (см.

пункт «Установка режима таймера», стр. 30)

Программируемая функция 2-5: «События для включения «дополнительного канала 2»

Эта функция позволяет управлять дополнительным каналом брелока не

только от брелока, но и от системных событий, но события иные, чем для

«дополнительного канала 1».

Данная программируемая функция имеет четыре значения:

1)

Только нажатие кнопок (III+IV) (заводское значение)2) Тревога в режиме охраны от датчиков багажника/капота, дверей, зажигания или нажатие кнопок (III+IV)3) Нажатие кнопок (III+IV) или включения зажигания4) Турботаймер. При выборе этого значения программируемой функции сигнал на дополнительном канале 2 будет появляться немедленно при

выключении зажигания и длиться 120 сек. независимо от значения

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ …

• Изображение
• Текст

56

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

4)

Комбинация кнопок (I+II) включает или выключает все сигналы (сирену в режиме тревоги, короткие сигналы – при постановке и снятии

режима охраны, сигналы аварийной сигнализации – в режиме тревоги).

При этом на брелок будет передаваться вся информация, как обычно.

Режим скрытой охраны

Программируемая функция 2-2: «Управление замком багажника в режиме охраны»

Эта функция позволяет выбрать пользователю, снимать систему при

отпирании багажника с охраны и отпирать электроприводы замков дверей

или нет.

Данная программируемая функция имеет два значения:

1)

При дистанционном отпирании замка багажника система не снимается с охраны, после активирования замка багажника система

отключает датчик удара, дополнительный датчик, датчик капота/

багажника на 15 секунд. Если багажник за это время не был открыт, то

система по истечении 15 секунд снова начнёт отслеживать отключенные

датчики. Если багажник был открыт, то система начнет отслеживать

отключенные датчики через 15 секунд, после того как багажник будет

закрыт (заводское значение) 2)

При дистанционном отпирании замка багажника система снимается с охраны и отпирает центральный замок

Программируемая функция 2-3: «Длительность импульсов управления замком багажника»

Эта функция позволяет изменить длительность импульсов управления замком

багажника (сигналы на разъёме CN1). Выбор значения данной функции зависит

от конструкции автомобиля, на который устанавливается система. Например,

если подключение происходит к кнопке в салоне, которая для устранения

ложного срабатывания требует некоторого времени удержания, то требуется

выбрать второе или третье значение данной функции.

Данная программируемая функция имеет три значения:

1)

0.5 сек. (заводское значение)2) 2 сек.3) 4 сек.

SCHER-KHAN MAGICAR B

5

ПОДРОБНОЕ ОПИСАНИЕ ПРОГРАММИРУЕМЫХ

ФУНКЦИЙ МЕНЮ №2 …………………………………………………………………………..55

УСТАНОВКА ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ №2

НА ЗАВОДСКИЕ ЗНАЧЕНИЯ …………………………………………………………………59

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR B

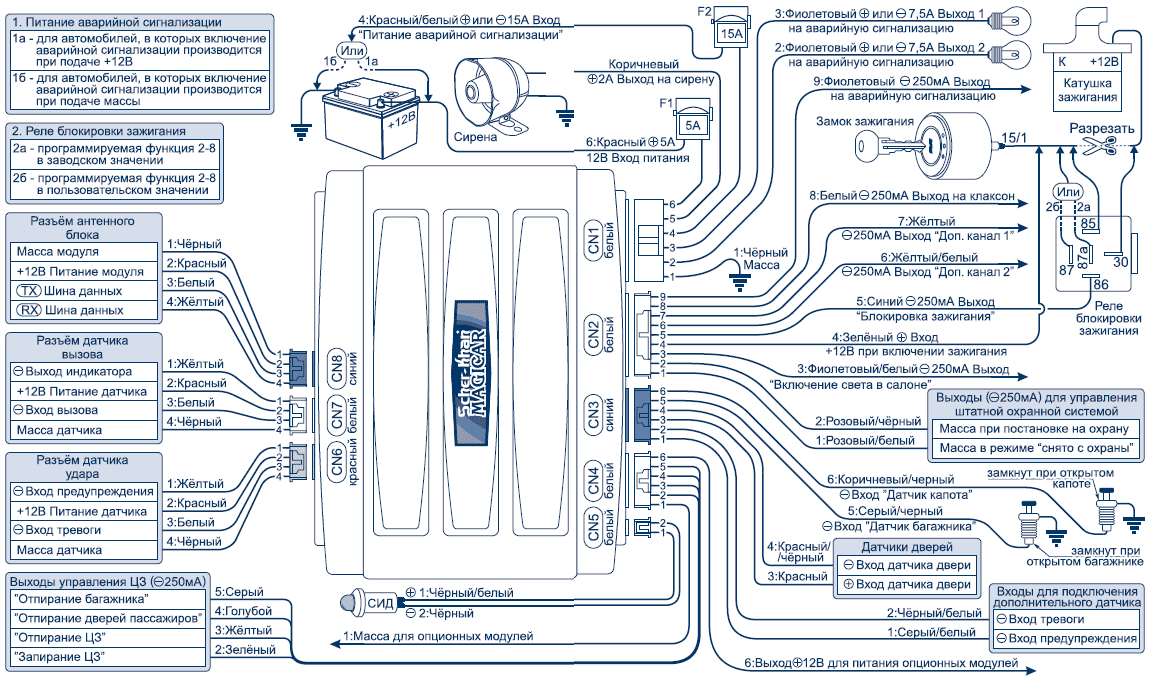

SCHER-KHAN MAGICAR B является автомобильной сигнализацией

с возможностью управления по радиоканалу посредством брелока-

коммуникатора с жидкокристаллическим дисплеем. Система осуществляет

обмен информацией между брелоком-коммуникатором и процессорным

блоком на расстоянии до 800 м. Автосигнализация предназначена для

работы на автомобилях с напряжением бортовой сети 12В и заземлённым

отрицательным выводом батареи. Защита процессорного блока, датчика

удара, датчика вызова, антенного блока выполнена по стандарту IP-40 и

предусматривает установку в салоне автомобиля. Сирена выполнена по

стандарту IP-65 и может быть установлена в моторном отсеке, вдали от

выпускного коллектора и высоковольтных систем.

КОМПЛЕКТ ПОСТАВКИ

При покупке системы убедитесь в комплектности поставки. Указанный

комплект поставки является базовым и может быть дополнен в

соответствии с пожеланием покупателя.

Наименование Количество

Руководство по эксплуатации ………………………………………………………………..1

Руководство по установке ……………………………………………………………………..1

Процессорный блок SCHER-KHAN MAGICAR B ……………………………………….1

Брелок-коммуникатор ……………………………………………………………………………1

Брелок без дисплея …………………………………………………………………………………1

Датчик удара с кабелем CN5 …………………………………………………………………..1

Датчик вызова из автомобиля и светодиодный

индикатор (СИД) с кабелем CN6 ……………………………………………………………..1

Антенный блок с кабелем CN7 ………………………………………………………………..1

Датчик температуры ……………………………………………………………………………..1

Реле блокировки ……………………………………………………………………………………1

Сирена …………………………………………………………………………………………………..1
