Как самому сделать диагностику автомобиля?

Как выбирать приборы для диагностики автомобилей своими руками

При выборе приборов для самостоятельной диагностики автомобилей следует руководствоваться следующими соображениями:

1. Маркой автомобиля, который вы хотите обслуживать.

Автомобили до 2000-го года выпуска подключаются к OBD-разъему только через переходник, если подключаются вообще.

В автомобилях 2000-2005 г.в. возможна неполная диагностика, нет смысла покупать навороченную диагностику.

Если вы планируете производить компьютерную диагностику для нескольких автомобилей, следует остановить выбор на универсальном приборе. В сопроводительной документации диагностических устройств обычно указывается, для каких автомобилей они предназначены. Есть одномарочные (обычно дилерские) приборы для диагностики автомобилей.

Очень профессиональное, простое в пользовании и недорогое диагностическое устройство автомобилей VAG-группы (AUDI, VW, SEAT, SKODA), в русской версии именуемое «Вася диагност».

2. Уровнем своей компетентности.

Нет смысла покупать оборудование для диагностики автомобилей через компьютер, если у вас нет ноутбука. В этом случае можно приобрести адаптер для Android или диагностику со встроенным дисплеем.

Также не рационально приобретать профессиональный Launch, если не умеете заниматься перепрошивкой, а то таких бед можно натворить!

3. Решаемыми задачами.

Если вы планируете проводить диагностику автомобиля своими руками с помощью смартфона в качестве тестера для определения неисправного узла в процессе эксплуатации, возможно, вам подойдет простенький ELM327 адаптер:

Если вы решили регулярно заниматься ремонтом своего и соседских авто, лучше приобрести AUTOCOM.

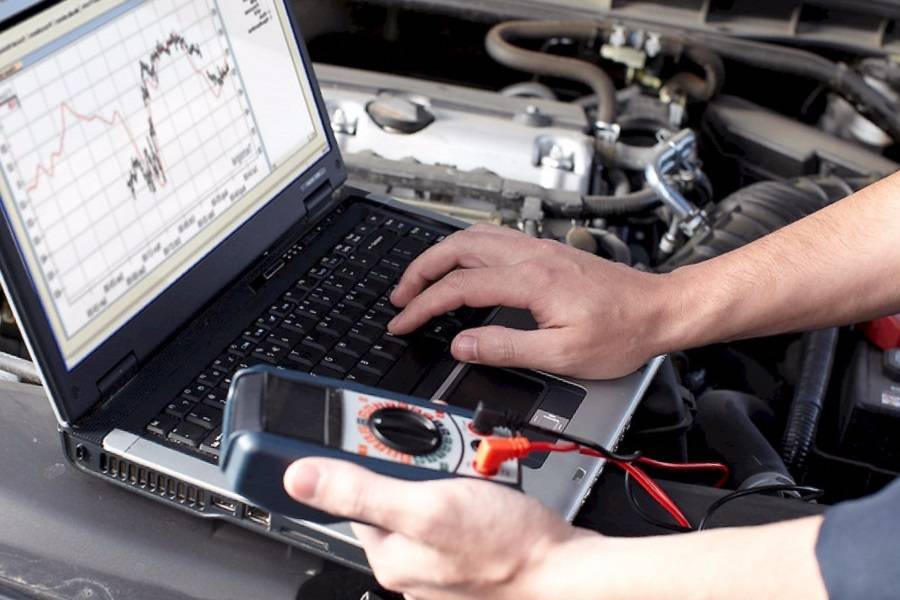

Как диагностировать машину через ноутбук

Все, что необходимо для компьютерной проверки вы уже знаете. Теперь осталось описать саму процедуру. Вот, что вам нужно делать пошагово:

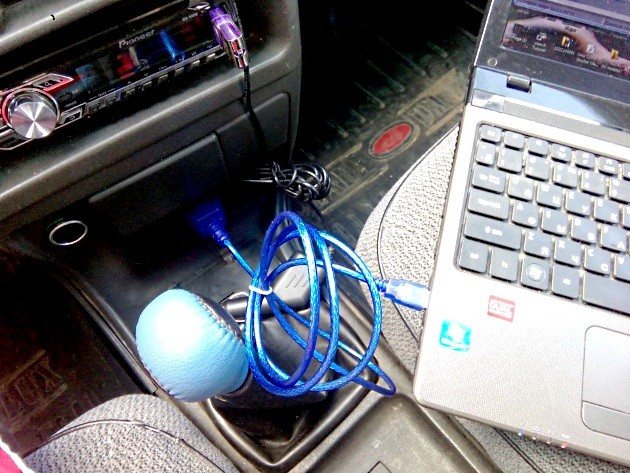

1. Подготовьте все необходимое и соберите в машине (ноутбук, сканер).
2. Включите ноутбук – на нем должна быть установлена одна из программ-автодиагностов.
3. Найдите диагностический разъем в автомобиле – он может быть в разных местах (по всей приборной панели, а также под капотом), но обычно его располагают в районе рулевой колонки.
4. Вставьте сканер в разъем и включите его (если требуется) – загорится индикатор подключения;
5. Проверьте корректность Bluetooth-соединения и выполните сопряжение устройств – загорится индикатор готовности к работе;
6. Откройте программу автодиагностики и подключите к ней поток данных от автомобиля. Если все корректно, то программа просигнализирует о том, что видит авто и начнет обработку поступающих данных, после чего выведет на экран основные параметры.
7. Работая с интерфейсом программы задавайте команды на проверку, настройку или исправление того, что вам нужно, считывайте данные.
8. При необходимости более глубокой проверки, сохраните коды выявленных ошибок в файл и проанализируйте их через какой-либо интернет-ресурс, например, через этот каталог, или через этот сервис.

Сама проверка по базовым параметрам ни у кого не вызовет затруднений, особенно при использовании OBD-сканера ELM327, но для более глубокой диагностики нужно хорошо изучить возможности программы-автодиагноста и набрать некоторый опыт.

Почему необходимо проводить диагностику авто

По какой же все-таки причине компьютерная диагностика автомобиля, востребованная и актуальная услуга сегодня?

Ответ очень прост: электроника в современных автомобилях приобрела огромное значение, автомобили стали технически очень сложны и, по-старинке отыскать причину неисправности бывает весьма трудно.

Если раньше была возможность диагностировать проблему по принципу — «хороший стук себя проявит», то к современным автомобилям подобный метод уже не применим, так как выход из строя электронных систем никакими звуками не сопровождается.

Авто, может просто не заводиться без каких либо видимых причин:

• бензин есть;
• в порядке искра.

А мотор не запускается!

В чем причина? Чтобы ее отыскать понадобится специальное современное диагностическое оснащение. Однако не стоит думать, что компьютерную диагностику автомобиля требуется делать лишь в том случае, когда уже нечто с машиной случилось. В этом случае диагностику делать уже будет нужно.

А что если неприятность произошла в путешествии, и поблизости нет ни единого диагностического центра? Это значит, что будет нужно дополнительно тратиться на транспортировку сломанного автомобиля до ближайшего сервиса.

Это поможет сэкономить существенную сумму, ведь большинство неисправностей электронных систем при помощи специального оснащения можно обнаружить, прежде чем они хоть как-то себя проявят.

По этой причине никогда не стоит пропускать плановые диагностические работы, рекомендованные заводом-производителем. Нужно постоянно делать диагностику, если в планах поездки на дальние расстояния на собственном автомобиле. В особенности, если путь пролегает по местности, где на многие километры нет ни единого приличного сервиса.

В этом видео вы узнаете, что называется компьютерной диагностикой автомобиля, для чего она нужна и когда проводится. А также какое оборудование используется:

Когда ещё требуется посещение диагностического центра?

Полную же диагностику всех систем автомобиля необходимо делать не реже чем 1 раз в год.

В случае появления подозрений на неисправность какого-то отдельно взятого узла автомобиля, необходимо немедленно сделать диагностику не всего автомобиля в целом, а лишь того агрегата, который вызывает опасения.

Отдельно можно диагностировать работу ходовой части автомобиля, тормозной системы, силового агрегата и коробки передач.

Еще одна причина проведения полной диагностики — покупка подержанного авто. Если планируется приобретать автомобиль с рук, то непременно нужно договориться с продавцом о компьютерной диагностике. Ведь это верный залог того, что покупаемый железный конь вполне исправен, и не возникнет необходимость немедленно после покупки везти его в ремонт.

К тому же — это еще и вопрос безопасности! Не стоит забывать и о том, что устойчивостью автомобиля на дороге сейчас управляет хитрая электроника.

По этой причине, от ее общего состояния будет зависеть то, насколько можно быть спокойны за себя и своих пассажиров во время движения.

Смотрите интересное видео про диагностический сканер ELM327:

Как правильно записать логи в Chevrolet Explorer

Итак, распишу по пунктам.

1. Во вкладке “Параметры” выбрать всё

2. Включение зажигания на полностью остывшем моторе (желательно после ночной стоянки). Запись должна быть не менее 30 секунд.

3. После этого запускаем двигатель и прогреваем его на холостом ходу до рабочей температуры. Примерно до 80 градусов.

4. Далее поднимаем обороты примерно до 3 тыс. об/м и держим так около 20 секунд.

5. Небольшая поездка в обычном режиме.

6. Записать работу мотора под нагрузкой. Включить третью передачу при скорости примерно 20 км/ч и полностью выжать педаль акселератора (газа). Осуществить такой разгон в течении 5-10 секунд. Чем дольше, тем лучше. Но это как позволяет дорожная обстановка. Просто кто-то живёт возле трассы, а у кого-то 15 светофоров на 1 км пути. В общем, по ситуации, но чем дольше, тем лучше. Если авто с АКПП, тогда просто проехаться в активном режиме.

7. Записать торможение двигателем. Например, включить вторую передачу и двигаться с крутого спуска не трогая никакие педали. Опять же, чем дольше, тем лучше. Но хотя бы 5-10 секунд. Если нет спуска, тогда можно разогнать авто на третьей передаче и резко отпустить педаль акселератора, чтобы осуществлялось торможение двигателем.

8. Если неисправность проявляется при какой-то определенной ситуации (например, при включенном кондиционере), тогда записать эту ситуацию.

9. Если проблема имеет плавающий характер (непостоянная), тогда, конечно же, желательно поймать её при записи логов.

10. Очень желательно запомнить, какое атмосферное давление было в момент записи логов. Это можно посмотреть, например, в прогнозе погоды перед началом записи логов.

11. Все потребители должны быть выключены. То есть, при записи логов нельзя включать кондиционер, фары, отопитель, аудиосистему и т.д. Зимой можно включить отопитель, но максимум на вторую скорость.

Примечание. Не обязательно записывать несколько логов по этим пунктам, а можно объединить в один.

Если что-то из этого записать не получается, то ничего страшного. Запишите по возможности максимально, что получается.

Несколько советов

Чтобы провести диагностику на все 100% и не упустить ни одной детали, следует знать не только порядок работы, но и хорошо разбираться в устройстве и функционировании проверяемого узла:

при обращении за проведением диагностики в центр, следует обратить внимание на следующий момент. Обнаружение неисправности и ремонт – это не одно и то же

Если диагност не занимается ремонтом, а предлагает купить деталь в определённом месте, то лучше отказаться от предложенного варианта. В подобной ситуации сложно будет искать виновных, если деталь не подойдёт;
лучше всего сразу обращаться к мастеру, способному всё сделать самостоятельно и полностью устранить поломку;
компьютерная диагностика автомобиля – несложная процедура, с которой справится каждый автолюбитель. Достаточно будет наличия необходимого оборудования и тщательной подготовки. Перед первой самостоятельной проверкой можно обратиться за консультацией к опытному мастеру.

ELM327

Сразу следует оговориться, что хорошее ПО для диагностики и уж тем более для тюнинга не может быть бесплатным. Тем не менее для столь распространённого инструмента как ELM327 может быть использована EasyOBD. Это лучшее бесплатное ПО которое можно без особых проблем загрузить с сети.

Автомобильная промышленность вообще только развивает ПО совместимую с Windows. Хорошо себя зарекомендовали для проверки данных состояния авто программы совместимые с MacOs.

Все современное программное обеспечение поддерживает интерфейс ELM327 OBD2 Bluetooth, WIFI и USB. Инструкции по установке ELM327 можно найти в сети интернет без проблем.

Для двунаправленной работы с устройствами авто, вам будет нужен топовый инструмент развертки OEM (которые обычно стоят от $ 1000).

На примере ELM327 можно увидеть, как просто сегодня подключить устройство для обработки данных к автомобилю. Принцип этот особо не отличается и для иных инструментов, хотя возможны нюансы, о которых производитель, как правило предупреждает заранее:

• Шаг 1: Подключите ELM327 к порту OBD вашего автомобиля.
• Шаг 2: Установите драйверы ELM327.
• Шаг 3: Запустите программное обеспечение OBD2, и нажмите «соединить» («connect»).

Обычно, продукт поставляется 2 частями оборудования: собственно, прибора, оборудования или шнура и программного обеспечения. Шнур соединяет ECU с компьютером. Затем программное обеспечение считывает данные и анализирует их для конечных пользователей.

Основная цель этого приложения — помочь с обслуживанием транспортного средства, а также продлить срок службы транспортного средства.

Ниже, мы собирали несколько разных видов диагностического программного обеспечения от 7 различных компаний, программное обеспечение для которого вы можете купить для вашего ПК на Windows или Mac.

Как самостоятельно сделать диагностику

От диагностики с помощью компьютера в рамках этой статьи мы отказались из-за ее дороговизны и сложности в настройке ПК и самого софта. Для теста использовался смартфон на Android, адаптер ELM327 и приложение EOBD-Facile. Интерфейс программы простой и понятный, подробно о нем рассказывать нет смысла. Переходим к процессу диагностики.

Шаг 1. Подключите беспроводной адаптер к диагностическому разъему в машине, а затем соедините со смартфоном по Bluetooth. Откройте приложение, выберите пункт «Соединение» и следуйте инструкциям на экране.

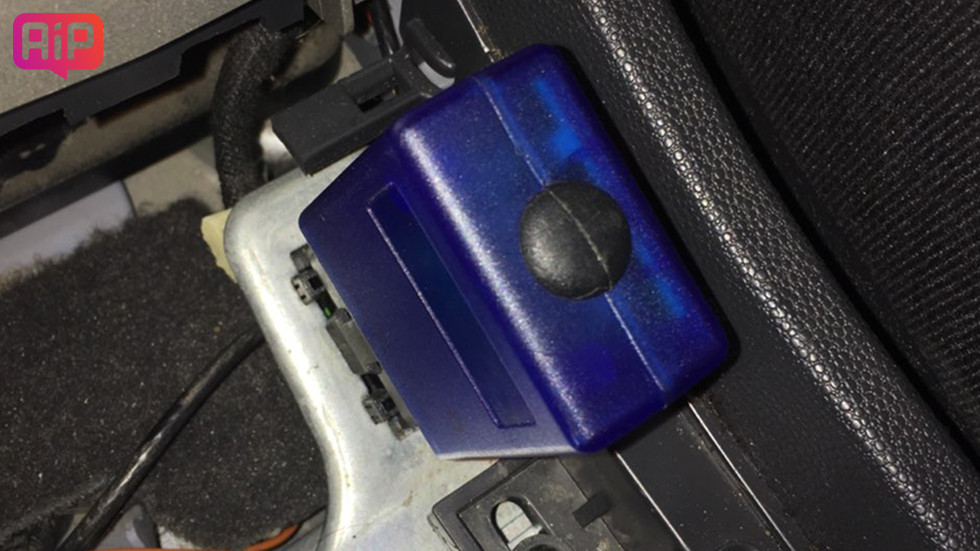

Адаптер, подключенный к разъему OBD-II

Шаг 2. Когда подключение установлено, можно начинать поиск ошибок. Обычно это занимает несколько минут. В нашем случае ошибок найдено не было, но если с вашей машиной не все в порядке, список неисправностей доступен в меню «Диагностика» — «Код неисправности». Подробная информация о состоянии систем авто также отображается в разделе «Статус».

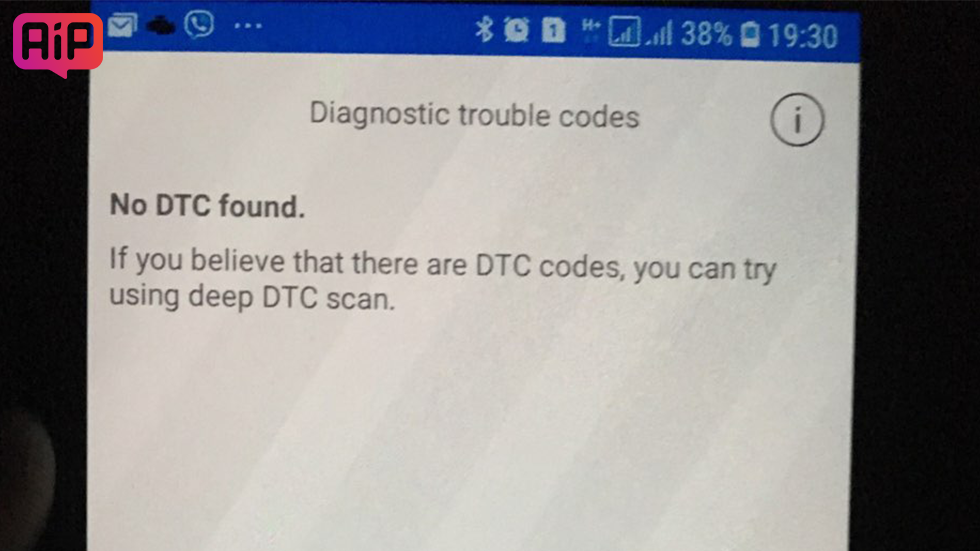

Неисправностей нет

Шаг 3. С помощью меню «Измерения» можно просмотреть данные с датчиков в режиме реального времени. В режиме таблицы или графика удобно наблюдать за мгновенным расходом топлива или оборотами двигателя.

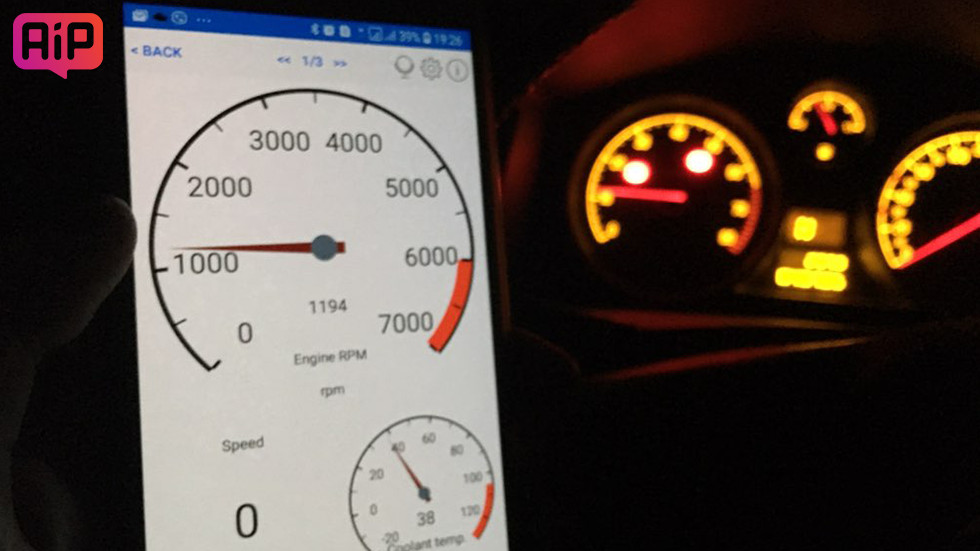

Обороты двигателя на холостом ходу

Приложение также предлагает ряд продвинутых функций для глубокой диагностики автомобиля. В нашем тесте мы использовали только базовые бесплатные инструменты. Обычному пользователю этого будет достаточно, чтобы определить общее техническое состояние машины.

Теперь вы чуть больше знаете о диагностике автомобиля через смартфон или компьютер. Надеемся, этот материал поможет сэкономить время на поиск неисправностей и позволит быстрее починить любимую машину.

Что проверяют при помощи компьютерной диагностики

Главное в этом процессе – с помощью компьютера выявить, в каком автомобильном узле имеются проблемы, и устранить их. Точно установить причину поломки поможет сравнение полученных параметров с заводскими показателями, которые вводятся производителем машины на этапе ее оборудования перед продажей. Если расхождения в заданном диапазоне существенны, то выдается ошибка.

Диагностика дает возможность отследить работу как бензинового, так и дизельного двигателя, а именно:

• его производительность;
• скорость на холостом ходу;
• проверить фазу газораспределения;
• срабатывание электронного клапана;
• положение дроссельной заслонки;
• количество оборотов;
• синхронизацию зажигания.

При помощи автодиагностики можно также проверить:

• состояние машины на момент ее покупки;
• качественно ли было произведено техобслуживание, и были ли учтены все ошибки;
• электропитание авто;
• определить характер неисправности при зажигании кнопки «Чек».

Как выбрать хорошую станцию с компьютерной диагностикой?

Среди обилия СТО сегодня можно найти множество не самых качественных компаний, которые выполняют диагностику дешево и быстро. В первую очередь, вы должны выбрать специалиста, который будет постоянно обслуживать вашу машину и сразу же давать необходимые рекомендации. Лучше выбирать станцию, где предлагают не только диагностические услуги, но и сразу же устраняют найденные проблемы. Тогда ответственность за качественный сервис будет лежать на одном менеджере, с которого вы и будете спрашивать.

Важно учитывать такие особенности хороших диагностических центров:

обычно на них очередь, то есть вам необходимо убедиться в том, что качество работы достаточно хорошее, а сервисы, на которые можно попасть в любое время без проблем, не слишком качественные;
диагностика проводится на стационарном оборудовании с помощью мощных компьютеров, а не посредством сканера и смартфона, это любительский уровень, который годится для гаража;
работа проводится в сухом помещении, которое обогревается зимой и сохраняет оптимальную влажность, иначе диагностические результаты будут подвержены влиянию температуры и влажности;
мастер имеет опыт работы с вашим автомобилем, хорошо знает, где расположен разъем, как добраться к ЭБУ, какие именно сведения необходимо смотреть для нормальной работы агрегата;
даются распечатанные результаты тестирования автомобиля, это очень важно для последующего ремонта, так как устные советы вы все равно не запомните, потом придется снова заказывать проверку.

С помощью компьютера тестируются основные сведения о датчиках машины, и только с учетом сигналов от датчиков специалист может сделать определенный вывод. Иногда придется ездить с подключенным компьютером и смотреть на данные в движении. Очень часто только в этом случае можно получить сведения о работе определенных механизмов и систем. Чем тщательнее будет выполнена диагностика, тем проще вам будет найти непосредственную неполадку и устранить ее, пока она не привела к проблемам.

Предлагаем посмотреть о компьютерной диагностике авто на следующем видео:

Возможности диагностики

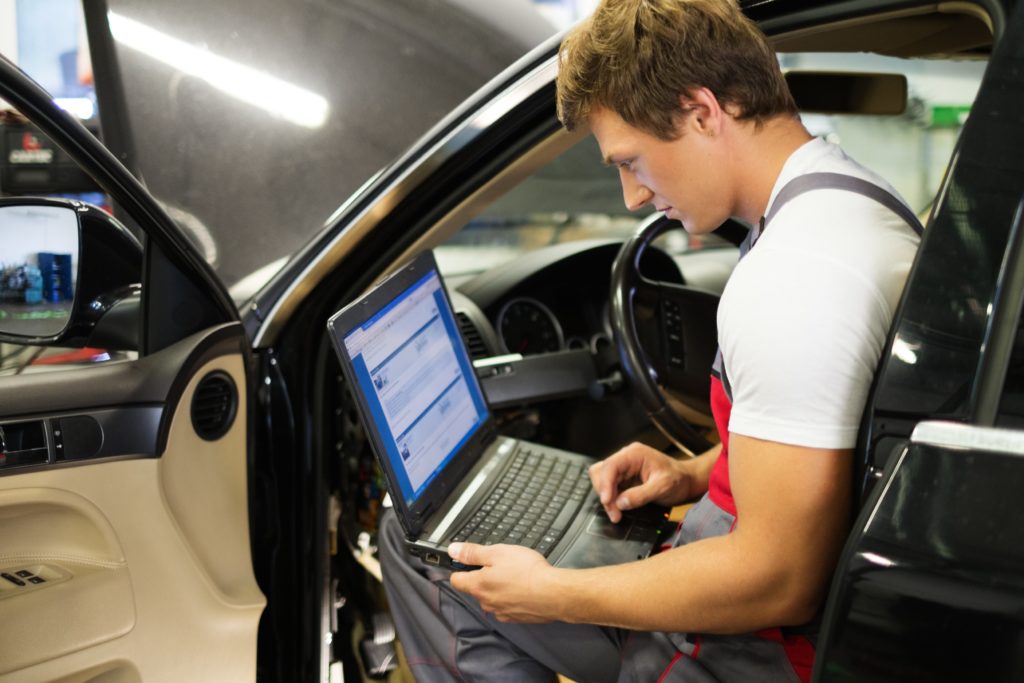

Диагностика автомобиля с помощью ноутбука в мастерской

Функционально компьютерная диагностика проводит электронную инспекцию систем автомашины и выводит полученные данные в виде графических показателей, а также в виде кодов ошибок, с помощью чего можно исправлять поломки или предупреждать их. Даже на начальном уровне овладения навыками компьютерной диагностики вам, кроме прочего, будет доступно:

• Проверка качества проведенного техобслуживания;
• Более точное планирование автосервисных работ и экономия бюджета;
• Более точное определение состояния машины при ее покупке;
• Самостоятельное определение характера неисправностей при сигнале лампы «Check engine».

Конечно, даже для такого короткого списка возможностей автомобилисту нужны некоторые базовые навыки:

• Умение работать с компьютером и софтом на уровне обычного пользователя;
• Базовое представление об электронных и электрических системах авто в привязке к марке/модели;
• Умение работать с интернет-каталогами и базами DTC-ошибок, чтобы корректно расшифровывать поступившие данные.

Однако, даже если ваши знания совсем небольшие, то все равно вы получите много ценных и понятных любому водителю сведений просто из графических показателей программ. Причем все это можно проделывать совершенно бесплатно в любое время и любом месте, оперативно реагируя в соответствии с полученными данными.

Компьютерная диагностика

Немного истории

Компьютерная диагностика автомобилей имеет уже вполне солидную историю, превышающую 35-и летний период: в 1980 г. «Дженерал Моторс» на коммерческой основе внедрила в технологию производства диагностический интерфейс ALDL для отслеживания состояния всех систем автомобиля, а также протокол ECM, применявшийся для диагност-тестов управляющих модулей двигательного агрегата.

Рекомендуем: Проваливается педаль тормоза: причины и методы устранения неисправности

В начале 90-х в Соединенных Штатах был создан универсальный диагностический протокол для автотранспорта, использующийся по сей день: OBD (On Board Diagnostic – диагностика бортового оборудования), и с 1996 г. его усовершенствованная версия OBD-2 стала технологически обязательной для машин США и Канады.

С 2000 г. европейский вариант этого протокола (EOBD), Директивой ЕС (98/69) был внедрен в производимые и продающиеся авто Евросоюза на обязательной основе для бензинового транспорта, а с 2004 г. для дизельного.

Собственную версию протокола (JOBD) в 2003 г. для всех своих машин внедрила и Япония.

То есть, сейчас, обобщенно говоря, подавляющая часть даже очень возрастных авто (до 20-и лет) адаптированы к системе компьютерной диагностики. А по указанным историческим вехам вы можете предполагать наличие или отсутствие данной адаптации в той или иной конкретной машине.

Электронный блок управления

Современный автотранспорт оснащается электронным мозгом, который объединяет диагностические датчики и модули управления всех систем и подсистем машины, посредством которых можно отслеживать текущее состояние, делать прогнозы работоспособности, регулировать различные технические параметры и устранять некоторые неполадки.

Называется такой центр ЭБУ (электронный блок управления) и для техмониторинга или внесения каких-либо изменений и исправлений в автосистему к нему подключается внешний диагностический интерфейс.

Что он из себя представляет?

Обычно это связка из специального контроллера (спецификатора протокола OBD-2), какого-либо процессора для обработки данных, специального софта и средств соединения всего этого. Сейчас я объясню вам более русским языком что тут к чему, представив общую принципиальную схему:

• ЭБУ машины обязательно имеет внешний выход-разъем, к которому подсоединяется ключевой для подобной диагностики элемент – OBD-адаптер (сканер), который преобразует и унифицирует поток данных от контроллера ЭБУ для того, чтобы их могли считывать внешние подключаемые устройства.
• В качестве процессора обработки данных могут выступать различные диагностические устройства как специального, так и общего назначения: профессиональные сканеры-диагносты, смартфоны, планшеты, ноутбуки и десктопы. Под платформы данных устройств (iOS, Android или Windows) имеются соответствующие диагностические программы.
• В качестве средств соединения может быть использован обычный компьютерный дата-кабель (с различными переходниками, при необходимости) или беспроводные Wi-Fi и Bluetooth протоколы.

Эта информация дала вам самое общее представление о принципах компьютерной диагностики. Теперь можно разобраться в ней более детально.

Возможности диагностики

Функционально компьютерная диагностика проводит электронную инспекцию систем автомашины и выводит полученные данные в виде графических показателей, а также в виде кодов ошибок, с помощью чего можно исправлять поломки или предупреждать их.

Даже на начальном уровне овладения навыками компьютерной диагностики вам, кроме прочего, будет доступно:

• Проверка качества проведенного техобслуживания;
• Более точное планирование автосервисных работ и экономия бюджета;
• Более точное определение состояния машины при ее покупке;
• Самостоятельное определение характера неисправностей при сигнале лампы «Check engine».

Рекомендуем: Как подключить автозапуск на сигнализации

Конечно, даже для такого короткого списка возможностей автомобилисту нужны некоторые базовые навыки:

• Умение работать с компьютером и софтом на уровне обычного пользователя;
• Базовое представление об электронных и электрических системах авто в привязке к марке/модели;
• Умение работать с интернет-каталогами и базами DTC-ошибок, чтобы корректно расшифровывать поступившие данные.

Однако, даже если ваши знания совсем небольшие, то все равно вы получите много ценных и понятных любому водителю сведений просто из графических показателей программ. Причем все это можно проделывать совершенно бесплатно в любое время и любом месте, оперативно реагируя в соответствии с полученными данными.

Выводы вместо заключения

1. Диагностика автомобиля — это необходимая процедура, позволяющая своевременно выявить неполадки, оценить состояние как отдельных систем и узлов, так и общее состояние автомобиля.
2. Визуально, а также на слух определить небольшие сбои в работе систем автомобиля практически невозможно. Как правило, нехарактерные звуки и запахи при работе двигателя и других систем появляются только в запущенных случаях. И помочь такому автомобилю может только ремонт.
3. Благодаря диагностике (при условии, что она проводится регулярно и профессионально), можно значительно снизить риск возникновения неисправностей. Также экономится ваше время, деньги на ремонт – любую поломку дешевле и безопаснее предотвратить, чем устранить.
4. Диагностику проводят при помощи эндоскопа, обеспечивающего визуальный осмотр двигателя. Далее проводят тестирование инжектора, диагностику ходовой, исследуют на предмет работоспособности электрооборудование и тормозную систему. Диагностика, проводимая с помощью компьютерной техники – это гарантия выявления неполадок в автомобиле на ранней стадии!
5. Настоятельно советуем проводить полную проверку своей машины хотя бы один раз в год. В идеале это также следует делать каждый раз перед наступлением зимнего и летнего сезонов. В ходе планового ТО можно выявить многие скрытые неисправности, не проявляющие себя до поры до времени.

Заключение

Итак, напоследок предлагаем вам усвоить несколько рекомендаций:

1. Чтобы проведенный процесс диагностики был наиболее полноценным, а результаты — точными, вам нужно не только знать, как включается адаптер и как настроить программное обеспечение. Помимо этого, вы должны понимать, как работает агрегат или узел, к примеру, трансмиссия или двигатель, который подвергается проверке.
2. Выявить неисправность и устранить ее — не совсем одно и то же. В том случае, если специалист, который проводит проверку автомобиля, рекомендует купить ту или иную деталь, необходимо точно убедиться, что это поможет. Как сказано выше, иногда проблемы могут быть обусловлены проводкой — обрывом или замыканием, поэтому замена тех или иных устройств помогает далеко не всегда.

Прочитав данную ознакомительную статью, вы поняли, что эра простого механического транспорта подходит к своему закату и без компьютерной диагностики полноценное техобслуживание автомобиля невозможно.

Если вы решили произвести диагностику с помощью адаптера, вам наверняка будет интересно знать, что же даст эта процедура. В первую очередь, это возможность экономии финансовых средств и времени. Особенно, если автодиагностика проводится в тот момент, когда машина стала вести себя не правильно — делая проверку всех рабочих систем, можно получить информацию об их состоянии.

На данный момент не обязательно подключать машину к компьютеру — есть мобильные приложения для смартфонов и адапторы к ним. Прочитать и удалить ошибки можно и с телефона. Извините, в настоящее время нет доступных опросов.

Подводим итоги

Как видите, компьютерная комплексная диагностика машины может дать очень много полезных результатов. Тем не менее, выполнять этот процесс нужно правильно, чтобы получить действительно ценные и важные сведения. Иначе уже через несколько недель придется снова обращаться к мастеру из-за других проблем

Важно понимать, что от правильности полученных сведений сильно зависят затраты на ремонт. Если все стадии проверки выполнены правильно, у вас получится снизить расход топлива, обеспечить нормальные условия работы двигателя, в перспективе снизить износ силового агрегата и продлить его ресурс

Для получения всех положительных качеств от диагностики авто на компьютере стоит обращаться к проверенным специалистам. По отзывам и рекомендациям других владельцев авто получите больше сведений о том, к кому стоит обращаться в вашем городе или районе. Обычно хорошая диагностическая система стоит дорого, поэтому присутствует на крупных станциях. Но могут быть и специализированные небольшие центры с хорошим оснащением и точными результатами проверки автомобиля. А когда вы в последний раз делали компьютерную диагностику вашей машины?
