Самодельный фаркоп на рено дастер своими руками: чертежи, размеры

Документы на фаркоп легкового автомобиля

В 2021 году в России действует технический регламент таможенного союза ТР ТС 018/2011 О безопасности колесных транспортных средств. Именно этому документу должны соответствовать транспортные средства и установленное на них оборудование.

Рассмотрим пункт 77 раздела 4 главы V технического регламента:

1) при установке на транспортное средство компонентов:

предназначенных для этого транспортного средства и прошедших оценку соответствия в составе данного транспортного средства, что подтверждено документацией изготовителя компонентов;
предусмотренных изготовителем транспортного средства в эксплуатационной документации;

Читать дальше: Комиссия за выдачу банковской гарантии налоговый учет

2) при серийном внесении изменений в конструкцию на основании разработанной и согласованной в установленном порядке конструкторской документации, если на ее основе была выполнена оценка соответствия внесенных изменений.

Итак, существуют 2 случая, при которых фаркоп можно не регистрировать в ГИБДД:

При серийном внесении изменений в конструкции. В данном случае речь идет об установке ТСУ на заводе.
При установке фаркопа в качестве дополнительного оборудования, если одновременно выполняются 2 условия:

Изготовитель предусмотрел установку фаркопа в эксплуатационной документации. В данном случае речь идет о руководстве по эксплуатации, которое выдается при покупке любого автомобиля. Откройте данный документ и найдите раздел, посвященный использованию прицепа. Если такой раздел есть, то все в порядке.
Фаркоп должен иметь документацию изготовителя, подтверждающую, что он предназначен для использования именно на автомобиле Вашей модели и прошел оценку соответствия.

Таким образом, список необходимых документов для использования фаркопа:

Руководство по эксплуатации автомобиля.
Документы на фаркоп, подтверждающие, что он подходит для автомобиля нужной модели.
Сертификат на фаркоп, подтверждающий, что он соответствует требованиям Технического регламента.

Обратите внимание, возить указанные документы с собой и предъявлять их сотрудникам ГИБДД Вы не обязаны. Их можно хранить и дома

Обычно этого бывает достаточно. Если полицейский все же решит оформить протокол, то Вы сможете оспорить его на основании имеющихся документов

Просто если у сотрудника ГИБДД возникнут вопросы по поводу фаркопа, сразу же скажите ему, что все необходимые документы у Вас есть и тягово-спцепное устройство установлено законно. Обычно этого бывает достаточно. Если полицейский все же решит оформить протокол, то Вы сможете оспорить его на основании имеющихся документов.

Как смонтировать устройство?

Как установить правильно, пошагово? Для самостоятельного монтажа элемента на Рено Логан устанавливаем авто на эстакаду. Отлично подойдет также яма, а в ее отсутствие вывешиваем заднюю ось с помощью домкратных устройств. В последнем варианте прибегаем к обязательному использованию противооткатных упор.

отвертку со шлицевым профилем;
ключи с типоразмерами: «8»; «17» и «19».

Перед началом монтажных манипуляций целесообразно будет освободить багажное отделение от непотребных вещей, что существенно повысит удобство «операции».

Снимаем патрубок глушителя с резиновых подвесок. Для этих целей нажимаем на корпус глушителя в направлении вниз, затем в растянувшейся подвеске обнаруживаем появившееся отверстие. В него просовываем отвертку, предварительно смазанную в солидоле, и снимаем глушитель, уложив его в последствии на балку задней оси Рено Логан.

Далее переходим внутрь багажника Рено Логан. На внутренней поверхности «щек» находим пластиковые заглушки, которыми затампонированы технологические отверстия на поверхности лонжеронов. Применив отвертку, легко демонтируем данные элементы.
Аналогичную операцию повторяем под автомобилем Рено Логан. С нижней части отверстия тщательно замаскированы посредством заводской самоклеящейся ленты. После ее прорыва отверткой нелишней будет антикоррозийная обработка контуров отверстий посредством специального средства (например, мастики).
Теперь навешиваем на болты ранее указанные силовые пластины, на которые крепим силовую балку.
Полную затяжку всех болтов осуществляем только после 100-процентной сборки, именно такой и должна быть установка фаркопа. Если конструкция не самостоятельного изготовления, а приобретена, то ее монтаж выполняем в соответствии с алгоритмом, обозначенным в прилагаемой инструкции.
Электрическая схема не является сложной, поэтому ее монтаж не вызывает каких-либо затруднений. Для безошибочной разводки достаточно будет прибегнуть к разборке левой фары кормы с целью изучения особенностей коммутации. Из указанной фары можно вывести кабели для подключения ламп: габаритов, тормозов и левого поворота.
Подключение указателя правого поворота реализуем посредством коммутации с правой фарой авто.

Теперь вы знаете, как установить фаркоп. Если монтируется фаркоп, произведенный в условиях промышленного предприятия, на автомобиль Renault Logan то рекомендуется не выполнять крепление к нему розетки для коммутации прицепного электрооборудования. Ведь потребность в ней возникает только во время буксировки. Во всех остальных случаях она подвергается риску механического повреждения. Более оптимальной и безопасной мерой будет подключение розетки к бортовой сети посредством удлиненного отрезка кабеля с расположением в багажном отсеке. Фиксировать ее на штатном месте рекомендуется при необходимости. Не следует опасаться за деформацию провода багажной крышкой, ведь даже в закрытом состоянии под ней предостаточно запаса места для протяжки кабеля.

Фаркоп – дополнительное тягово-сцепное оборудование, предназначенное для сцепки автомобиля с различным кузовом и прицепа. Состоит из несущей рамы, которую прикрепляют к кузову авто, и соединительного крюка с шаром (диаметр – 50 мм). Конструкция фаркопа регламентируется Госстандартом 28248-89. Выбор тягово-сцепного устройства зависит от марки и модификации авто.

Renault Logan – французский бюджетный автомобиль класса “В”. Основное производство находится на заводе в Румынии, однако с 2005 г. модель выпускают и в России (на базе предприятий “Афтофрамос” и “АвтоВАЗ”). Задумывался в качестве компактного семейного авто для развивающихся стран: предусмотрен клиренс, продумана конструкция днища. В 2004 г. компания представила модель с кузовом седан. В 2007 и 2014 г. модель пережила модификации. Внутреннее пространство стало более эргономичным, увеличилось качество сборки, антикоррозийного покрытия и отделки салона. В разных странах пятиместная машина продаётся под разными марками: Renault, Nissan или Dacia.

Что подойдет автомобилю

Выбирая фаркоп, который вы хотите купить и поставить на автомобиль, нужно отталкиваться от преследуемых целей. То есть, какие виды груза, и какой массы собираетесь перевозить с помощью машины и устанавливаемого через ТСУ прицепа.

Все доступные фаркопы можно разделить на несколько типов.

Тип А. Такие фаркопы используются при перевозках груза в автоприцепе весом до 1,5 тонны. Наиболее простые конструкции, цена которых минимальная;
Тип В. Параметры грузоподъемности аналогичные. При этом комплектация дополнительно предусматривает наличие полуавтомата на гайке;
Тип С. Это уже полуавтоматическая конструкция с эксцентриком, у которой грузоподъемность достигает 1,8 тонны;
Тип G и F. Характеризуются разным количеством крепежных отверстий для соединения с кузовом, имеют железно-кованую конструкцию и обладают грузоподъемностью в 2 тонны.

С завода автомобиль может быть оснащен стандартным ТСУ, которое обладает достойными характеристиками и преимуществами заводской сборки и подгонки. Но если вас смутило изначально то, сколько стоит комплектация с ТСУ и вы не взяли его, тогда со временем придется уже самостоятельно выбирать тягово-сцепное устройство.

Если рассматривать производителей, то для Логан можно взять отличные устройства следующих фирм:

Лидер-Плюс;
VFM Bosal;
Thule (Brink);
Imola;
Leader;
Трейлер.

Давать конкретные советы о том или ином производителе не буду. Все они достаточно качественные, у них отлично выполнена проводка, надежные розетки и прочие составляющие.

Лучше ориентироваться по типу конструкции ТСУ.

Съемные. Наиболее простые в установке и эксплуатации. Цена составляет примерно 4-7 тысяч рублей. Это зависит в большей степени от производителя;
С электроприводом. Их конструкция обычно усиленная, предназначены для установки на крупные машины. Хотя и на Логан подойдет. Зато сможете перевозить более 2 тонн. Обойдется покупка минимум в 10 тысяч рублей;
Фланцевые. У него 4 и больше крепежных отверстий. При монтаже потребуется специальная посадочная площадка и набор инструментов. На легковых машинах устанавливаются редко.

Любой подходящий вам вариант вы сможете приобрести в магазинах или через Интернет в СПб, Москве, любых других городах страны и даже у зарубежных продавцов. Хотя так заморачиваться и заказывать товар из заграницы не вижу смысла. Находите нужный артикул ТСУ и оформляете заказ.

Чего делать не советую, так это покупать ТСУ на вторичном рынке, то есть б/у. Та же Интернет-площадка Авито предлагает ряд куда более интересных и рациональных решений среди новых фаркопов.

Установка самодельного фаркопа

Механическая часть самодельного фаркопа включает в себя изготовление крепежных элементов, основной балки и шарового узла. Для начала необходимо правильно расположить и закрепить крепежные элементы на автомобиле, учитывая особенности конструкции и грузоподъемность. Основная балка фаркопа должна быть изготовлена из прочного металлического профиля, обеспечивающего надежное крепление к автомобилю. Шаровой узел, который является ключевым элементом фаркопа, должен быть установлен с учетом всех технических требований и нормативов.

Электрическая часть фаркопа также играет важную роль в его функционировании. Для правильного подключения электропроводки необходимо использовать схему подключения, учитывая особенности электрики автомобиля и прицепа

Важно обеспечить надежное соединение проводов, защиту от коррозии и перегрева. Правильно выполненные электроработы гарантируют безопасность и стабильную работу фаркопа при использовании

Установка самодельного фаркопа требует внимательности, точности и соблюдения всех технических рекомендаций. После завершения монтажа необходимо провести проверку всех соединений, крепежных элементов и электрических контактов. Только после тщательной проверки можно быть уверенным в надежности и безопасности установленного фаркопа на автомобиле.

$Тсу для renault duster (2 wd, 4wd) 2011-...\ nissan terrano 2014-... своими руками$

Механическая часть

В автомобилях Тойота для удобной установки тягово-сцепного механизма необходимо снимать задний бампер и его усилитель. Для снятия пластиковой накладки кузова необходимо освободить следующие болты и пластмассовые заглушки:

в задней части подкрылка на обеих колёсных арках;
два болта снизу на днище;
два болта сверху в углах внутренней части бампера под крышкой багажника.

Помимо болтов, в бамперах таких седанов, как Тойота Королла, существует ещё несколько заглушек прямоугольной формы. Чтобы извлечь бампер, их необходимо тоже демонтировать. Они расположены сверху заднего бампера под крышкой багажника и снаружи по углам.

Электрическая часть

При переходе к электрической части установки фаркопа необходимо уделить особое внимание правильному подключению проводов. Для этого следует использовать специальные схемы подключения, которые обеспечат надежную работу электрической системы прицепа

Важно учесть, что неправильное подключение проводов может привести к неисправностям в электрооборудовании автомобиля и прицепа, а также создать опасные ситуации на дороге. При выполнении электроработ необходимо следовать инструкциям по подключению каждого провода согласно схеме

Обычно провода различаются по цвету, что упрощает процесс подключения. Важно убедиться, что провода надежно изолированы друг от друга, чтобы исключить возможность короткого замыкания. Также необходимо проверить работоспособность всех электрических устройств прицепа после завершения установки фаркопа

При выполнении электроработ необходимо следовать инструкциям по подключению каждого провода согласно схеме. Обычно провода различаются по цвету, что упрощает процесс подключения

Важно убедиться, что провода надежно изолированы друг от друга, чтобы исключить возможность короткого замыкания. Также необходимо проверить работоспособность всех электрических устройств прицепа после завершения установки фаркопа

Электрическая часть установки фаркопа играет важную роль в обеспечении безопасности и комфорта при использовании прицепа. Поэтому не следует пренебрегать этим этапом и рекомендуется обратиться к специалисту, если у вас возникают сомнения относительно правильности подключения электрической системы.

Необходимые материалы и инструменты

Перед тем, как сделать первый фаркоп своими руками следует заняться подготовкой необходимых инструментов и материалов. Для этого понадобится:

шлифовальная машинка;
стальной шар, его можно сделать самостоятельно или купить в магазине;
сварочный аппарат;
сверла и дрель.

Что бы изготовить стандартное ТСУ, из материалов понадобится:

лента и провода;
стальная труба (длина 0,5 метра, диаметр 50Х50);
стальные листы толщиной 5 мм;
болты М12 — 6 штук, M10 – 2 штуки;
розетка;
гайки и винты длиной примерно 40 миллиметров.

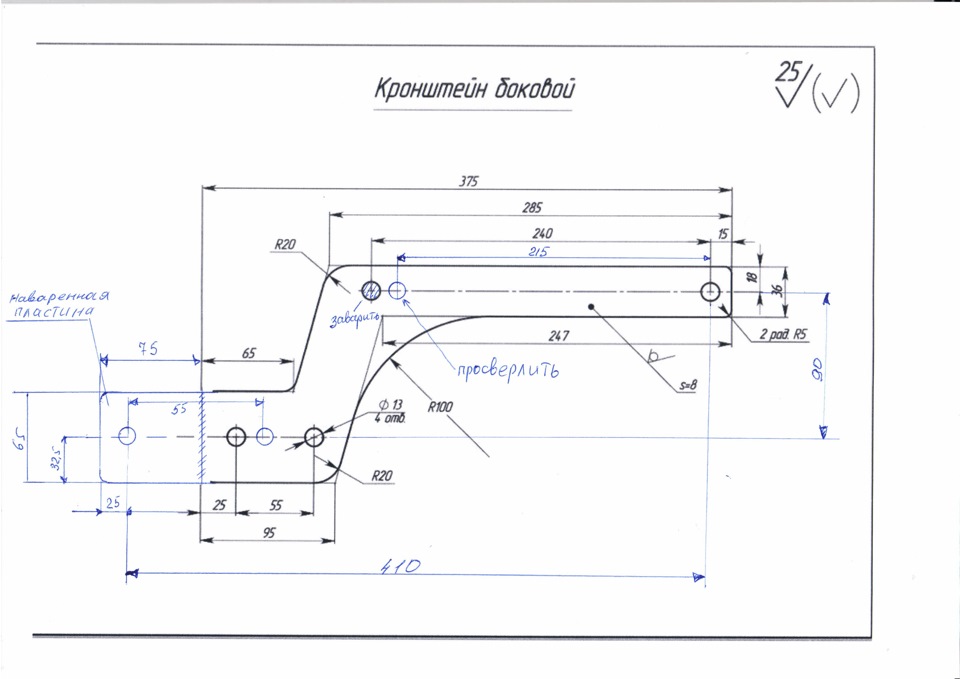

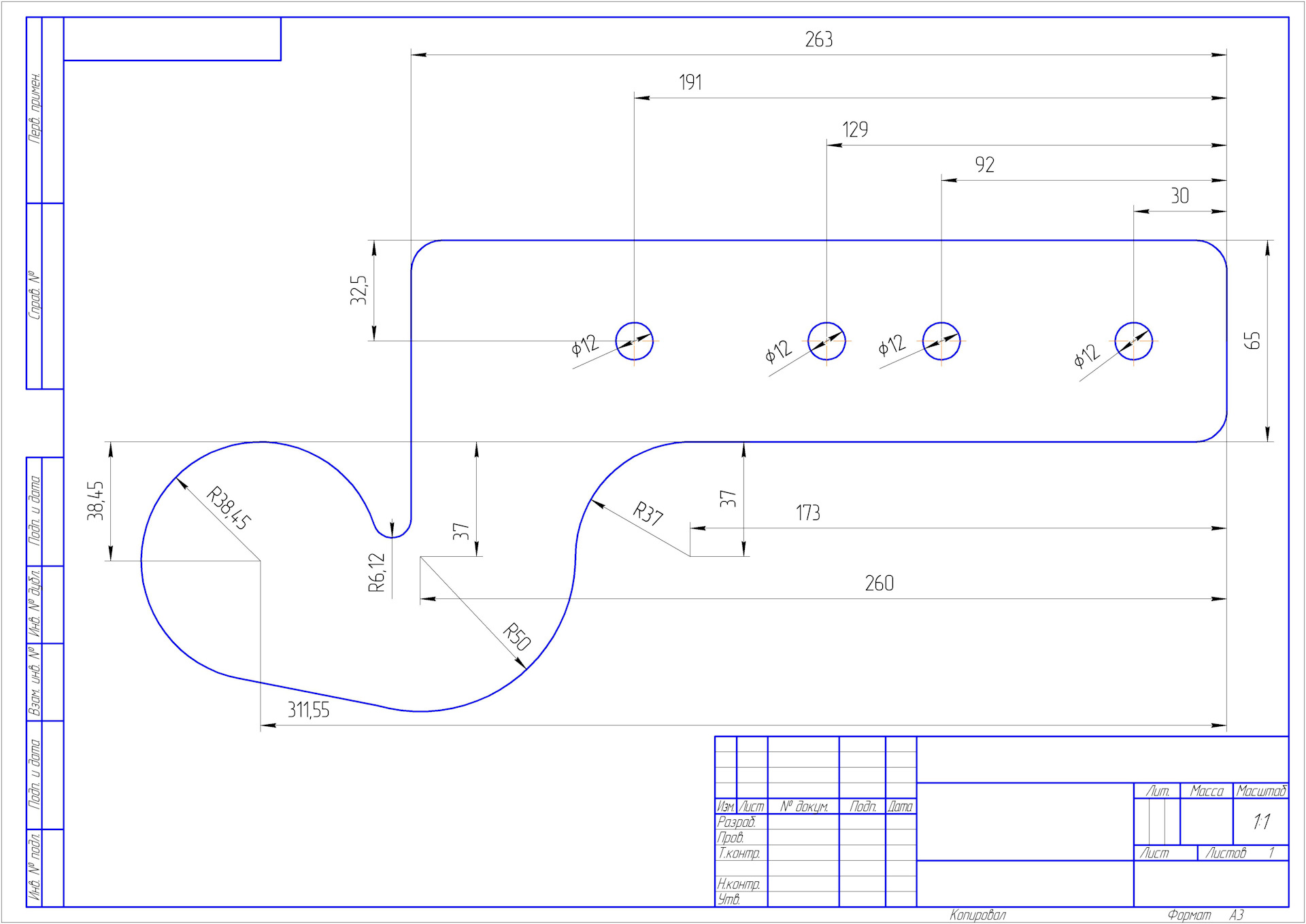

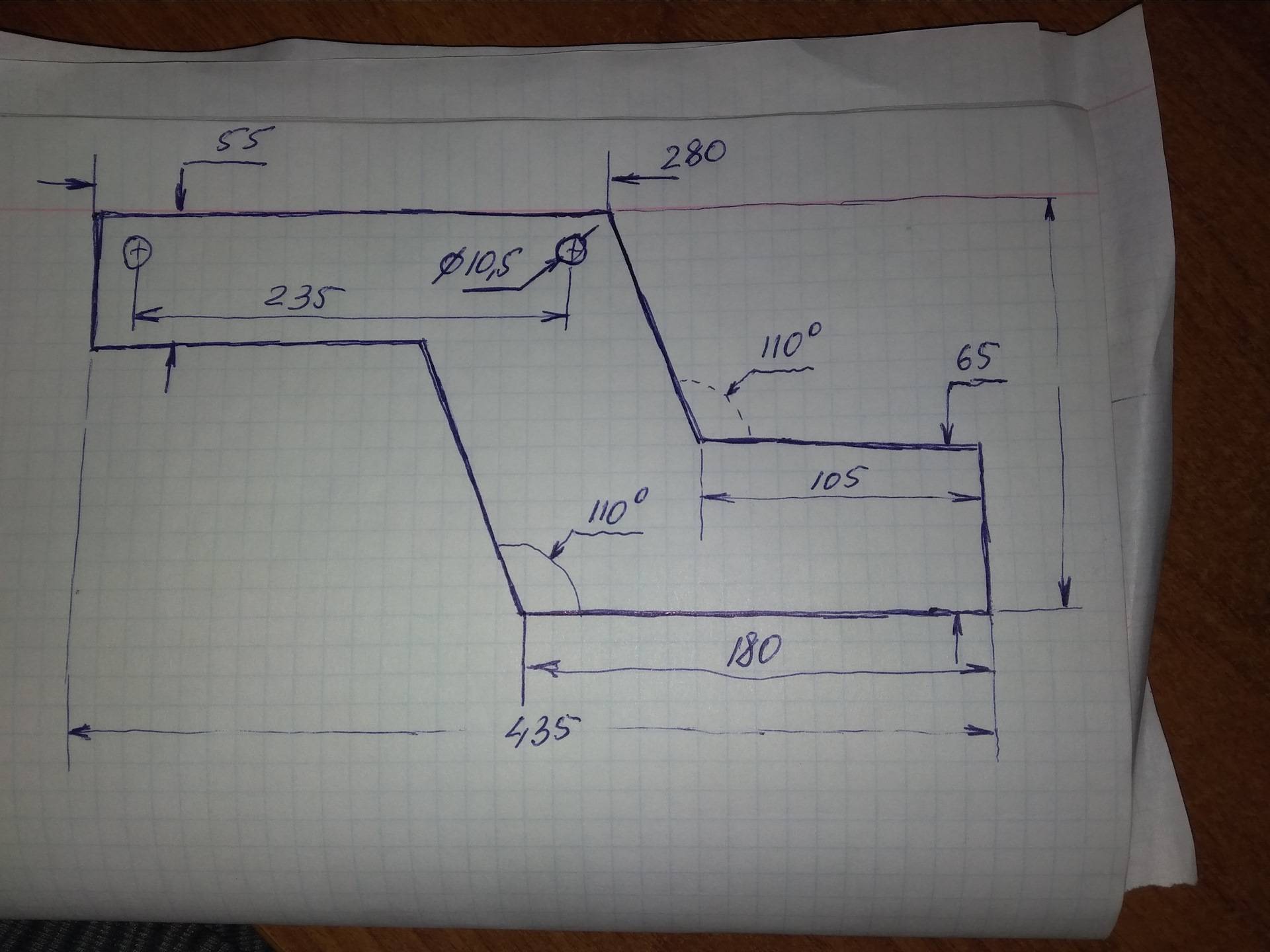

Чертежи и схемы

Если опыта в составлении чертежей для фаркопа на Ланос или другой машины своими руками нет, можно воспользоваться интернетом. Здесь можно найти схемы практически на любую в машину. Существует три варианта конструкции:

съемный фаркоп;
быстросъемный;
стационарный.

Подбирать одну из них следует, опираясь на особенности конструкции автомобиля. В основном, схема везде одинаковая, но типы разные, учитывая способ крепления к кузову. Например, фиксированный или другими словами стационарный, крепят таким образом, чтобы кузов авто и фаркоп выглядели как одно целое. Съёмную деталь предпочитают водители, которые хотят сохранить внешний вид машины и каждый раз после использования снимать устройство.

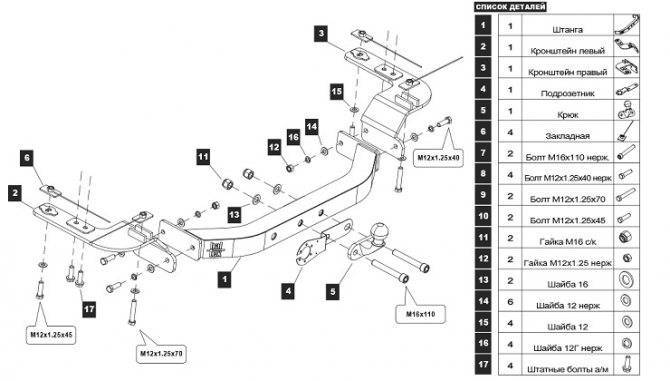

Схема крепления

Как продать кредитный автомобиль законно: подходящие способы

И вот эти рекомендации:

Гайки типа М10, используемые в работе, зажимаются последними. Возьмите динамометрический ключ и используйте момент около 45-50 Нм;
Если у вас заводской комплект для полноприводного Рено Дастер, при затягивании гаек обязательно оттягивайте фаркоп назад. Так он встанет идеально ровно;
Все болтовые соединения с М10 обязательно смазываются веществами типа литола.

Опираясь на эти нюансы и инструкции, проблем с установкой на Дастер ТСУ возникать не должно.

Тягово-сецпное устройство, коим является фаркоп на Рено Дастер 2020-2020 года выпуска, четырех- или моноприводный, может быть трех основных видов по способу крепления: несъемный, съемный, условно съемный. Согласно другой классификации разные модели фаркопов, применяемые для подъема груза определенного веса, делятся на другие категории (по подъемности):

менее 1,5 тонны — артикул автофаркопа А (условно-съемный, прикручивается всего двумя гайками и болтами);
полторы тонны — тип В (снимается просто, прикрепляется при помощи полуавтоматической гайки);
от 1,5 т и больше — тип С (монтируется и снимается достаточно просто, делится на два подвида: горизонтальный и вертикальный);
от 2 т — тип F (кованый фаркоп, крепящийся болтами размера М16);
начиная с двух тонн и более — G-фаркоп (тоже выполнен с помощью ковки, крепление более мощное, чем в предыдущем случае, — на 4 М12 болта);
1,5 тонн — тип Н (сварное сцепное устройство).

Выбор фаркопа должен основываться не только на подъемных потребностях и способе крепления

Есть еще несколько факторов, которые стоит принять во внимание. Это — производитель, форма автофаркопа и кузова, комплектация

Например, модель фаркопа для Рено в новом кузове может не подойти для более старых моделей.

инструкция, цены, фото и рекомендации

Для любого автомобиля верно подобранный и установленный, соответствуя всем технологическим требованиям, фаркоп является отличным способом увеличить возможности транспортного средства, а также в любой момент помочь автомобилисту отбуксировать его неисправную машину. Тягово – сцепная система всегда будет приносить пользу, и окупит потраченные средства на нее. Перед тем как купить фаркоп на Рено Дастер, необходимо пройти ряд тестов и подвергнуть разным испытаниям, чтобы средство для буксировки служило долго, было надежным, спокойно выдерживало огромные нагрузки, одним словом, комплектующие должны пройти все необходимые тесты. Грузоподъемность является основной характеристикой, также важен способ крепления к кузову машины.

Комплектации, виды цены, рекомендации

Можно выделить 3 основных вида фаркопов:

Стандартный – так называемая «золотая середина» по функциональным качествам и по стоимости. Он или приваривается к машине, или привинчивается. Но, к сожалению, на малолитражках смотрится не очень хорошо, больше подходит к внедорожникам.
Съемный (со съемным крюком) – придаст эстетический вид вашему автомобилю. Хотя он и стоит приблизительно в 2 раза дороже, но зато в любой момент его можно снять с машины, а в надежности он ничуть не уступает стандартному фаркопу. И еще один положительный нюанс: рама с отверстием для посадки практически невидна, установка происходит легко и быстро.
Фланцевый – имеет 2 или 4 посадочных отверстия. Следует помнить, что его установка возможно только лишь при наличии специальной площадки, которая находится на автомобиле.

В современных машинах очень большое внимание уделяется такому важному вопросу, как подключение электрики. Следует помнить: особое внимание нужно уделить, чтобы проводка в машине была изолирована. Основные рекомендации и советы во время установки фаркопа на авто:

Основные рекомендации и советы во время установки фаркопа на авто:

необходимо подвергнуть обработке отверстия антикоррозийными средствами;
подключение розетки фаркопа к проводке авто, пропаять и внимательно изолировать;
по окончанию установки смазать сцепной шар;
далее закрыть его колпачком.

Средняя цена на тягово-сцепное устройство варьируется от 5000 и до 20000 рублей на Renault Duster 4×4, без выреза бампера. Наиболее оптимальным соотношением цена/качество является фаркоп трейлер для Дастера, в том числе и на полный привод.

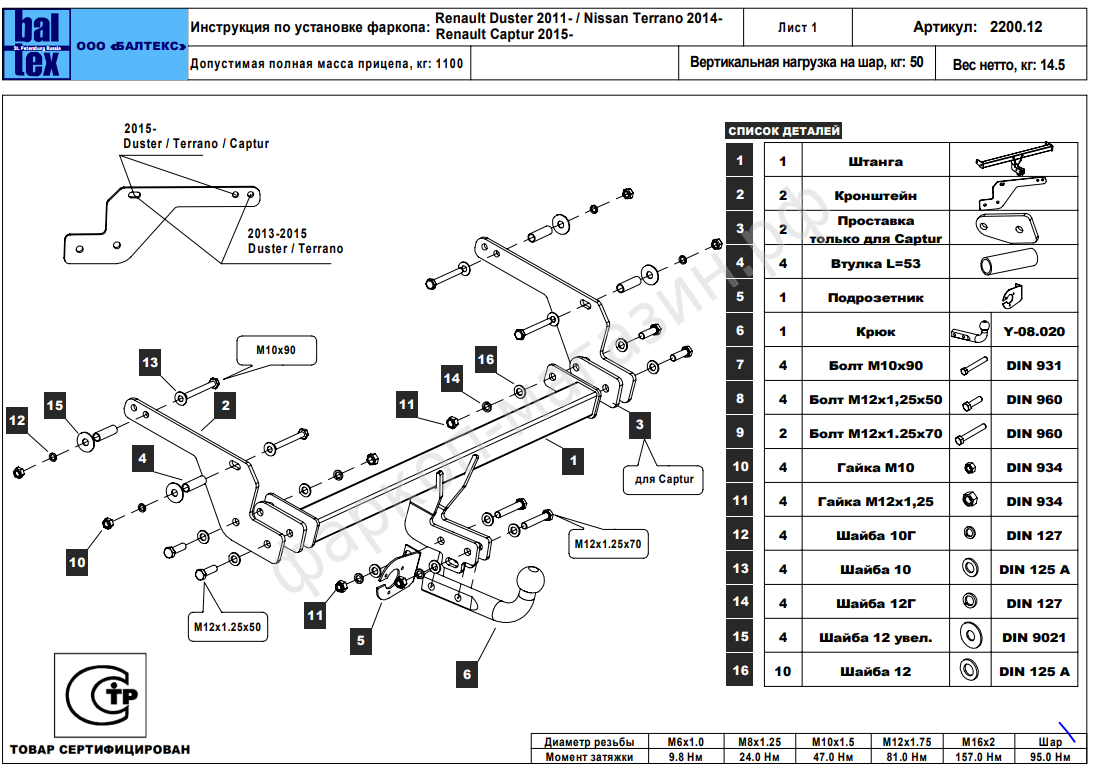

Инструкция по установке

Перед тем как установить фаркоп на Рено Дастер, лучше всего посмотреть видео. Также вам поможет во всем более детально разобраться предлагаемая инструкция, артикул и большое количество предоставляемых фото, схемы, чертежи.

Итак, приступим к установке фаркопа на Рено Дастер своими руками. Работу лучше всего производить на эстакаде или яме. Необходимо отключить обязательно аккумулятор и подготовить иструменты: отвертка, 2-а ключа на 19 и 17.

1. Стандартная комплектация.

2. Аккуратно, чтобы не повредить лкп, отверткой удаляем пластиковые заглушки в багажнике.

3. Вставляем в эти отверстия болты со втулками из комплекта. Что должно получиться видно на фото снизу машины.

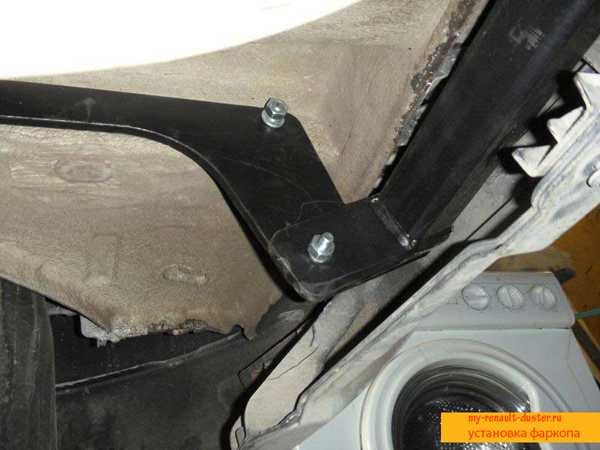

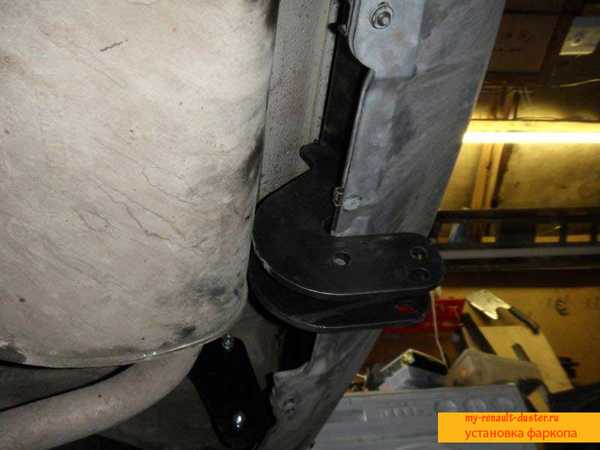

4. Закрепляем боковые пластины на болты, не забудьте одеть гайки.

5. Вот и подошло время установки поперечной балки, крепим на болты.

6. Надежно затягиваем все болты.

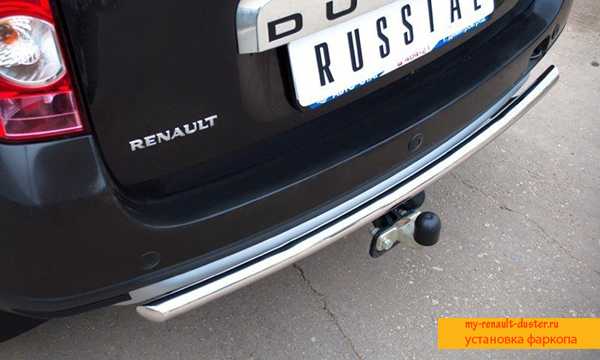

7. Основная часть работы выполнена, скрытые элементы установлены. Теперь можно прикрутить буксировочный крюк.

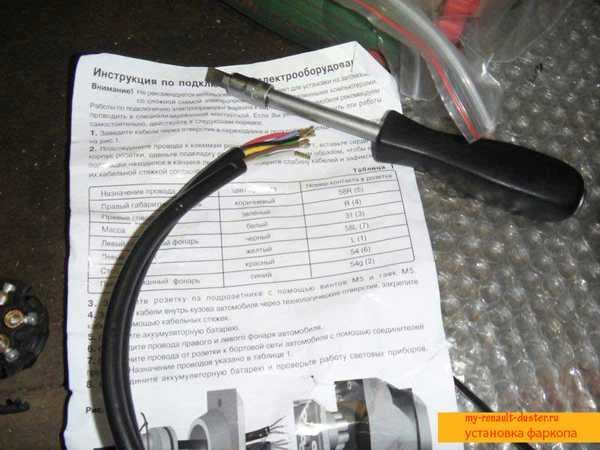

8. Самый последний шаг это подключение электрики. В Дастере подготовлены отверстия для проводов, которые закрыты заглушкой. Внимательно изучаем подробную инструкцию (куда и какого цвета провод подсоединить) в комплекте и доводим до конца работу.

Подключение фаркопа к электронике машины своими руками • Сам автоэлектрик

Многим автомобилистам доподлинно известно, что фаркоп может существенно облегчить жизнь, если есть необходимость перевозки собственных грузов. Нанимать грузовое такси обычно бывает неоправданно, вот почему установка фаркопа может стать отличным выходом из ситуации.

У данного устройства общая функция независимо от марки и модели автомобиля

Чем полезен фаркоп как устройство

Фаркоп еще именуют тягово-сцепным устройством. Применяется оно для соединения автомобиля с прицепом для его буксировки. Некоторые приобретают его в готовом виде, некоторые предпочитают изготовление своими руками.

Прежде, чем перейти к электрической части крепления фаркопа, нам потребуется установить его на бампер. Обычно крепят его за одну из буксировочных проушин или предусмотренное отверстие, которое предназначено для сцепки, но закрыто заглушкой.

Если вы хотите закрепить такое устройство своими руками, то могут потребоваться дополнительные отверстия в днище машины и ее лонжероне. Может потребоваться сварочный аппарат и услуги электрогазосварщика. Дополнительно запаситесь наждачной бумагой и болгаркой, на которую можно прицепить шлифовочный круг.

Покупные изделия должны соответствовать конкретной модели авто

Основной порядок действий

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
Установка фаркопов потребует вынуть все из багажника и снять его обивку.
Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;
Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
Затягиваем все нужные болты ключами.

Закрепление на раме авто

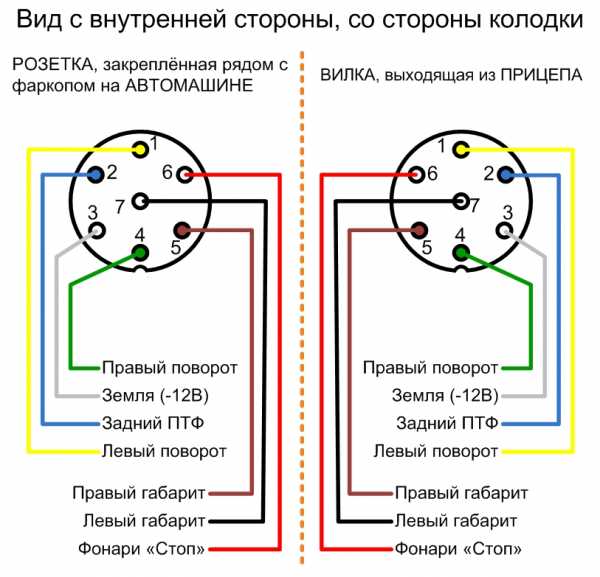

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов.

Цвет проводки может не совпадать с цветом проводов на фото

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.

Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели

Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.

Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию
