Предохранители и реле лада приора

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

1. F1 — Резервное гнездо.
2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
4. F4 — 10А — Лампа дальнего света левой фары.
5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
6. F6 — 7,5А — Лампа ближнего света левой фары.
7. F7 — 7,5А — Лампа ближнего света правой фары.
8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
9. F9 — Резервное гнездо.
10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
13. F13 — 15А — Прикуриватель.
14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
17. F17 — 10А — Противотуманная фара левая сторона.
18. F18 — 10А — Противотуманная фара правая сторона.
19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
24. F24-F30 — Резервное гнездо.
25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Предохранитель

Предохранитель – это электрический коммутационный аппарат, предназначенный для защиты электрических цепей, путем обрыва цепи вследствие разрушения его или отключения при протекании через него тока превышающего допустимые значения.

Предохранители бывают нескольких видов и используются во всех электрических цепях для защиты автомобилей от коротких замыканий (КЗ). Они классифицируются по номинальному току плавкой вставки.

Плавкая вставка — это часть предохранителя, которая разрушается под воздействием электрического тока.

Номинальный ток – это ток предохранителя при котором, плавкая вставка будет работать неограниченное время, и не будет подвержена разрушению.

Принцип работы предохранителя

При использовании предохранителя в электрической цепи рабочий ток проходящий через предохранитель не превышает его номинальный ток – это является его нормальной работой. Но как только в электрической цепи появляется ток, превышающий безопасные допустимые значения в этой цепи, регулируемые предохранителем, то плавкая вставка, под воздействием тока превышающего номинальный ток вставки, начинает плавиться и разрушаться вследствие чего электрическая цепь разрывается.

Восстановить электрическую цепь можно заменой предохранителя, но только после того как будет найден виновник повышенного тока в этой электрической цепи. В противном случае новый предохранитель так же перегорит.

Где находится реле бензонасоса Лада Приора: фото, схема

В автомобилях Лада Приора предохранитель бензонасоса является наиболее уязвимым элементом. Эту деталь достаточно часто нужно менять, и ввиду обстоятельств владельцы автомобилей делают это без посторонней помощи. Отечественный автомобиль относят к той категории, когда автолюбители производят ремонт самостоятельно.

Одна из основных деталей – блок реле и предохранителей, – который также известен под названием «монтажный блок». Этот компонент автомобильной системы замыкает в себе все электрическое оборудование.

Предохранитель бензонасоса и его функции

Функциональность системы подачи бензина в хэтчбеке Приора обеспечивается предохранителем топливного насоса. Этот компонент ответственный за функцию впрыска топлива по инжекторной подаче. Работа насоса проходит под напряжением 12 В и с его помощью осуществляется поставка топлива. В случае поломки предохранителя, автомобиль Приора не получится завести.

В чем состоит функция бензонасоса?

Этот компонент отвечает за всасывание топлива и подачу бензина к впускному инжекторному коллектору. В случае поломки подача бензина не осуществляется, и завести двигатель становится невозможно. Когда возникают неполадки с движком, владельцы автомобилей Приора в первую очередь должны провести проверку предохранителя насоса.

Работоспособность топливного насоса полностью контролирует электронная система управления. Сигнал передается в бензонасос при зажигании, после чего он начинает движение. Таким образом, создается давление определенной мощности для регулярной доставки бензина к двигателю.

Старт подачи топлива начинает ключ зажигания, приведенный в активное положение.

Принцип работы предохранителя бензонасоса

Работает предохранитель по несложной конструкции, которая включает два алюминиевых контакта и устойчивую к возгоранию пластиковую крышку. Высокое напряжение выводит его из строя и его оболочка плавится. Это является лучшим сигналом для проведения замены предохранителя.

Где находится реле бензонасоса Лада Приора

Неисправность одной из деталей электрооборудования системы, требует провести осмотр, а затем ремонт автомобиля Приора. Прежде всего, понадобится провести диагностику блока реле и предохранителей.

Автомобили Приора имеют свою особенность, которая заключается в том, что блок реле у них разделен на три части. Если вы ищете, где находится реле бензонасоса в машине Лада Приора, найти их можно в таких местах автомобиля:

• главный монтажный блок вы обнаружите слева возле ноги водителя. Чтобы открыть ящик, необходимо повернуть три фиксатора на 90 градусов;

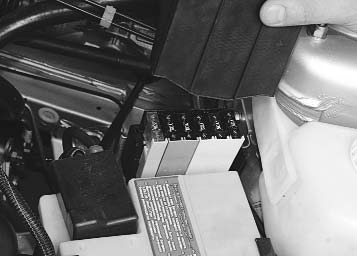

• второй блок, расположенный под капотом, можно увидеть возле расширительного бачка;
• найти дополнительный блок можно слева со стороны пассажира.

В поисках предохранителя бензонасоса нужно заглянуть в дополнительный монтажный блок. Обычно его обозначают маркировкой F3 (15А) на схеме блока предохранителей и реле. Место расположения реле бензонасоса обозначают на схемах К2. Теперь вы без труда сможете самостоятельно найти расположение предохранителя.

Почему предохранитель бензонасоса выходит из строя

Правильная работа бензонасоса напрямую связана с такими деталями системы подачи топлива:

Произвести замену реле можно достаточно легко, для этого необходимо его отсоединить и поставить новую деталь.

Подводя итог, можно отметить несколько важных моментов:

1. Предохранитель бензонасоса располагается в дополнительном блоке рядом с реле.
2. Предохранитель обеспечивает защиту электроцепи.
3. В случае высокого напряжения тока предохранитель срабатывает и размыкает цепь.

Функция защиты может прийти в действие в любое время, и благодаря этому работоспособность других деталей системы сохраняется. Главной причиной обычной является перегрев или внезапный перепад тока. Предохранитель бензонасоса защищает бортовой компьютер от скачков напряжения.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Забитый радиатор печки

У печки, как и у двигателя, есть свой собственный радиатор, расположенный непосредственно внутри отопителя в кабине. Если салонного фильтра в машине не предусмотрено, то вся уличная грязь летит напрямую в отопитель, оседая на радиаторе. Скопившуюся пыль и листья, мешающие нормальной работе, придётся удалить вручную, частично разобрав корпус печки.

Радиатор печки может засориться не только снаружи, но и внутри. Так происходит из-за использования некачественной охлаждающей жидкости, смешивания антифриза с тосолом, а также из-за применения герметиков системы охлаждения не по инструкции. Прочистить радиатор внутри сложно: может помочь специальная промывка, но зачастую радиатор приходится снимать и менять на новый.

Вентилятор охлаждения на Lada Priora — это важнейший элемент системы поддержания рабочей температуры двигателя автомобиля. Он обеспечивает быстрое охлаждение радиатора, который остужает охлаждающую жидкость в системе. Активирует устройство датчик температуры. При достижении нужной отметки температуры, датчик подаёт сигнал в ЭБУ, который и активирует работу вентилятора до той степени, пока температура в системе не опустится до рабочей. Достаточно часто элемент системы охлаждения по той или иной причине выходят из строя, что негативно сказывается на двигателе.

Если на LADA Priora вышел из строя вентилятор охлаждения, то это может нанести серьезный вред двигателю автомобиля и нужно принимать срочные меры. Изначально стоит изучить основные причины данной неисправности и провести ряд мер для их устранения.

Для начала разберёмся, почему вентилятор может не работать?

• сломался мотор вентилятора;
• испортились контакты, которые стоит заменить;
• перегорел предохранитель из электроцепи вентилятора;
• вышел из строя термостат;
• сбой в управлении зажиганием.

Стаж более 5 лет Специализация: кузовной ремонт, кастомайзинг, подготовка к покраске, детейлинг

Конструкция вентилятора охлаждения Lada Priora

С точки зрения конструкции данное изделие достаточно простое и состоит из следующих элементов:

• электропривода;
• пластиковых лопастей;
• реле отвечающего за включение или выключение;
• соединительных проводов.

Привод запитывается от аккумуляторной батареи.

Причины поломок вентилятора охлаждения на Lada Priora

Для того, чтобы провести диагностику вышеперечисленных неполадок, нам не потребуются специальные навыки и профессиональный инструмент. Все эти процедуры вы можете проверить в гараже или на улице. Главное знать куда смотреть и что делать. Существует две довольно распространенные неисправности:

• вентилятор охлаждения приоры не включается в необходимый момент;
• устройство постоянно работает, несмотря на невысокий нагрев ДВС.

В первом случае очевидно, что причина в поломке самого устройства, либо выходе из строя предохранителя или реле. Во втором случае, скорее всего, неисправен термодатчик.

Выявление неполадок и их устранение

Стаж более 5 лет Специализация: кузовной ремонт, кастомайзинг, подготовка к покраске, детейлинг

Основными причинами выхода из строя вентилятора являются:

Выход из строя реле вентилятора охлаждения приоры. Такая проблема диагностируется обычной заменой потенциально неисправной детали на рабочую.

• Датчик температуры. Если вентилятор не включается при температуре двигателя 90% и больше, то скорее всего проблема в нём. Неисправность определяется следующим образом: отсоедините от датчика два контактных провода и соедините их между собой. Если электропривод начнет раскручиваться, это говорит о том, что датчик вышел из строя.
• Повреждение или разрыв в цепи. В данном случае речь идет о банальном обрыве проводки, отсутствии массы. Для диагностики рекомендуется использовать мультиметр.
• Неисправность, связанная с работой термостата. Не включается вентилятор охлаждения на Приоре при температуре 110, 115, 120 градусов? Стоит предпринимать меры, которые проделать в гаражных условиях не составит труда. Хотя это можно сделать прямо на улице…

По какому принципу работает датчик указателя температуры двигателя на Приоре и как проверить его исправность (подробное описание процесса проверки)

Если стрелочный указатель температуры двигателя на панели приборов перестает функционировать, то первым делом стоит проверить исправность датчика. Принцип работы этого элемента заключается на изменении сопротивления цепи, что приводит к падению напряжения. Когда водитель включает зажигание, стрелка на указателе поднимается на определенное значение, соответствующее температуре охлаждающей жидкости в системе. Если мотор не прогрет, то при включении зажигания стрелка будет находиться в начальном положении, и по мере прогрева, будет постепенно подниматься.

В основе принципа работы изделия лежит термистор (терморезистор), представляющий собой полупроводниковый элемент, у которого изменяется сопротивление в зависимости от температуры. Если снижается сопротивление, то падает напряжение, но при этом возрастает сила тока в цепи. По изменению силы тока происходит перемещение стрелочного указателя, отображающего температуру двигателя. Как устроен датчик указателя температуры в разрезанном виде, показано на фото ниже.

Принцип работы такого датчика заключается в выполнении следующих функций:

1. Элемент соединятся посредством одного провода с указателем температуры.
2. На указателе расположены две катушки, между которыми находится подвижный якорь с постоянным магнитом.
3. Якорь соединен со стрелкой, которая изменяет свое положение в зависимости от изменения сопротивления в цепи.
4. На одну катушку указателя подведен положительный контакт, а на вторую (провод от датчика) отрицательный.
5. Когда двигатель прогревается, меняется сопротивление резистора, что приводит к изменению силы тока в цепи.
6. В зависимости от величины тока, происходит соответствующее отклонение стрелочного указателя на определенное значение.

Между катушками создается магнитное поле, которое и влияет на величину отклонения стрелки прибора. Если сравнивать принцип работы такого устройства с ДТОЖ, то между ними имеется отличие, но суть одна и та же. По схеме ниже можно подробнее разобраться с принципом работы устройства.

Когда датчик выходит из строя, нарушается контакт, что приводит к обрыву цепи. Убедиться в том, что неисправен датчик, а не подведенный к нему провод достаточно просто. Для этого следует отсоединить фишку от датчика, и присоединить ее к блоку двигателя. Включить зажигание, и если стрелка изменит свое положение (будет показывать максимальное значение), то это свидетельствует о неисправности полупроводникового элемента (ДУТОЖ подлежит замене). Это самый простой и эффективный способ проверки ДУТОЖ и контакта устройства. Чтобы проверить устройство на корректность работы, нужно снять его с автомобиля, и присоединить щупы мультиметра (один к выводному контакту, а второй к металлической части корпуса). При комнатной температуре сопротивление должно составлять 1,5-1,7 кОм. Если опустить датчик в горячую воду, то сопротивление должно уменьшаться, а при остывании наоборот, увеличиваться.

Это интересно! В случае неисправности датчика указателя температуры на Приоре, он подлежит замене, так как является не ремонтируемым.

Блок предохранителей в салоне ВАЗ-2170, -2171, -2172

Блок предохранителей в Приоре находится в нижней части приборной панели, с левой стороны от руля. Чтобы добраться до него, нужно открыть крышку, которая держится на трёх фиксаторах. Поверните каждую ручку фиксатора на 90 градусов и потяните крышку вниз, она отщёлкнется и откроется.

Предохранители в салонном монтажном блоке

F1 (25 А) — вентилятор охлаждения радиатора. Если у вас не работает вентилятор, проверьте его двигатель, подав напрямую к нему напряжение 12 В с аккумулятора. Если двигатель исправен, значит скорее всего дело в проводке или разъёмах. Проверьте исправность реле К1.

Вентилятор в Приоре обычно включается при температуре 105-110 градусов. Не допускайте перегрева двигателя, следите за стрелкой датчика температуры.

Если вентилятор работает постоянно и не выключается, проверьте датчик температуры охлаждающей жидкости, находится на термостате. Если с рабочего датчика снять разъём, вентилятор должен включиться. Проверьте проводку к этому датчику температуры, а также контакты реле К1, пошевелите это реле, очистите контакты. Если дело в нём, замените на новое реле.

F3 (10 А) — дальний свет, правая фара. F4 (10 А) — дальний свет, левая фара. Если фары не светят дальним светом, проверьте реле К7 и лампы в фарах. Также может быть неисправен подрулевой выключатель-рычаг, проводка или разъёмы.

F5 (10 А) — звуковой сигнал.

Если при нажатии на кнопку руля сигнал не работает, проверьте реле К8. Сам сигнал расположен под решёткой радиатора, добраться до него можно сняв пластиковый кожух сверху. Проверьте его, подключив напряжение 12 В. Если не работает, попробуйте покрутить регулировочный винт, либо замените новым.

F6 (7.5 А) — ближний свет, левая фара. F7 (7.5 А) — ближний свет, правая фара. При замене ламп будьте внимательны, на ближний и дальний свет стоят отдельные лампы, поэтому их можно легко перепутать. Лампы в фарах повышенной мощности лучше не устанавливать, могут оплавиться отражатели, а нужного эффекта не будет. Большинство проблем с ближним светом фар, которые не устраняются обычными способами, могут быть связаны с модулем управления света (МУС). Реле ближнего света есть только в автомобилях, оборудованных датчиком света, оно расположено на месте реле К1, на большинстве автомобилей этого реле в монтажном блоке нет, цепь ближнего света идёт через блок МУС. Бывает, что в блоке выгорают дорожки, при проблемах лучше заменить его на новый. Если при некорректной работе ближнего света самопроизвольно включаются «дворники», дело скорее всего в блоке управления стеклоочистителем, расположен по центру торпеды, самый верхний блок, рядом с магнитолой, добраться лучше всего из бардачка, либо руками через снятые накладки консоли у ног.

F8 (10 А) — тревожный сигнал. Если не работает сигнал тревоги, проверьте также реле К9.

F9 (25 А) — вентилятор печки.

Если у вас не работает печка ни в одном режиме, дело может быть в регуляторе скоростей работы печки или в двигателе. Проверьте двигатель печки, подав на него напрямую напряжение 12 В. Если не работает, снимите его, откройте крышку и проверьте состояние щёток. Если печка не работает только на первых режимах, а на последнем работает, скорее всего нужно заменить сопротивление отопителя, находится под капотом на улитке вентилятора.

Цена этих резисторов — около 200 руб. Проверьте также, чтобы фильтр и все патрубки были чистыми и воздух нормально поступал в печку. Если вентилятор печки скрипит или крутится с трудом, попробуйте смазать его. Если печка то включается, то выключается, проверьте разъёмы и контакты в них, они могли оплавиться или окислиться, в этом случае замените разъём.

Если в автомобиле есть кондиционер, может сгореть термопредохранитель, находится около добавочного сопротивления, предохранитель вентилятора в комплектации с кондиционером находится под капотом в блоке силовых предохранителей.

F10 (7.5 А) — приборная панель, свет в салоне, стоп-сигналы.

Если у вас перестали работать стрелки приборов и датчики на панели, скорее всего дело в разъёме, который подходит к ней. Проверьте, не выпал ли он и осмотрите его контакты. Дело также может быть в выгорании дорожек на плате панели. В этом случае нужно разбирать панель и осматривать её. Разбирается просто, откручивая саморезы сверху под накладкой, снизу у крышки предохранителей и сбоку.

Если у вас не работают стоп-сигналы, ни один включая дополнительный салонный, скорее всего дело в выключателе, который находится у основания педали тормоза, проверьте и замените его. Если часть стоп-сигналов работает, часть нет, скорее всего перегорели лампы. Чтобы заменить лампу надо снять фару. Чтобы лампы не перегорали, замените их более качественными.

Назначение предохранителей Lada Priora под капотом



Номер	Номинал (А)	Назначение
F1	30	Предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
F2	60	редохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета
F3	60	предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
F4	60	предохранители силовой цепи генератора
F5	50	предохранитель цепи питания электромеханического усилителя рулевого управления

Где находятся предохранители на Приоре ?

Основная часть предохранителей смонтированы в 3-х блоках предохранителей лады Приоры. Два монтажных блока размещены в моторном отделении

Расшифровка устройств на рисунке: 1 — блок силовых предохранителей; 2 — блок предохранителей и реле; F1-F6 — предохранители, К1-К5 — реле

Один блок предохранителей расположен в салоне Приоры, в панели приборов.

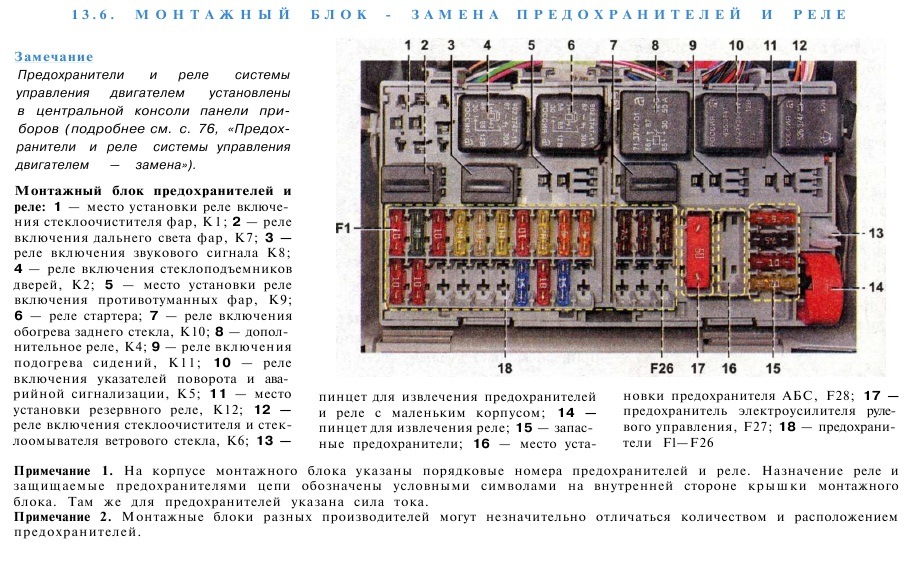

Где: F1-F28 — предохранители; К1-К12 — релюшки; 1 — пинцет для демонтажа предохранителей; 2 — пинцет для демонтажа релюшки; 3 — резервные предохранители

Еще три плавких предохранителя, защищающих цепи электронной системы управления двигателем (ЭСУД), размещены под экраном облицовки туннеля пола.

Расшифровка устройств, обозначенных на рисунке: 1 — релюшка подключения бензинового насоса; 2 — главная релюшка системы управления мотором; F I — предохранитель линии соединения бензинового насоса, 15 A; F 2 — предохранитель контроллера, 7,5 А (через предохранитель на электронный блок управления поступает напряжение электропитания, минуя замок поджигания; F 3 — предохранитель линий соединений главной релюшки, 15 А
