Противотуманные фары на ваз 2114: какие лучше

Особенности установки

В 90% случаев противотуманные фары устанавливают неподалеку от обычных фар, в передней части автомобиля. Установка фар сзади, во-первых, малофункциональна, а во-вторых, требует дополнительных финансовых затрат. Большая часть иномарок 2005 года выпуска и позднее имеет специально адаптированный разъем именно спереди, в то время как для установки противотуманных агрегатов в задней части авто потребуется приобрести необходимую консоль.

Самый быстрый вариант, как установить противотуманные фары на автомобиль – прикрепить их в специальный разъем – отделение на бампере, спроектированное исключительно для этой возможности. Если подобрать оригинальные модели фар, изготовленные на заводе фирмы-производителя транспортного средства, установка противотуманных фар займет всего 15 минут.

При отсутствии соответствующего разъема на бампере требуется приобрести дополнительные крепления. В частности, необязательно устанавливать фары исключительно снизу: световые элементы могут располагаться в верхней части машины, что никак не повлияет на их прямые функции и не запрещено законом.

В штатный проем

Как правильно установить противотуманные фары в штатный проем:

Поднять автомобиль на 15-20 см с помощью подъемного механизма.

Отпустить (снять) защиту на бампере.

Снять защитные фиксаторы на бамперных заглушках.

Поместить фару в соответствии с направляющими линиями, скрепить саморезами.

Подключить электропроводку.

Если фары оригинальные, то процесс занимает не более 15 минут. При использовании неподходящих креплений или фар, например, китайских аналогов, потребуется больше времени, чтобы обеспечить совместимость деталей.

С помощью консоли (кронштейна)

Кронштейн (или консоль) представляет собой элементы для установки различных деталей на горизонтальной поверхности. Например, противотуманной фары на бампере автомобиля или верхней части кузова.

Обычно кронштейн используется на авто, у которых нет специальной выемки для установки противотуманных фар. Таким образом, дополнительное освещение может устанавливаться не только по бокам (классическая установка, обычно используемая большинством компаний на заводе-изготовителе), но и в центральной части бампера.

Как установить противотуманные фары с помощью дополнительных конструкций:

Прикрепить кронштейны с помощью саморезов или болтов. Обычно на бампере есть множество отверстий, которые могут быть использованы для размещения дополнительных конструкций, в том числе консоли.

Прикрутить противотуманные фары к кронштейну. Для этого лучше использовать болты.

Подключить проводку.

В зависимости от сложности конструкции, установка противотуманных фар с использованием консоли занимает около 20-30 минут. Здесь основную роль играет выбор крепежного элемента: рекомендуется выбирать подходящий по стилю авто материал и цвет консоли. При этом выбранный элемент должен быть довольно крепким: в процессе движения со скоростью 80 км/ч и выше слабо закрепленные кронштейны могут расшатываться, что впоследствии приведет к возможной утере «противотуманки» или повреждению отдельных элементов.

С реконструкцией бампера

Самый кардинальный и наиболее затратный способ установки противотуманных фар связан с заменой бампера. Фактически это полноценный рестайлинг авто, так как замена бампера с одновременной установкой противотуманных фар меняет не только внешний вид машины, но и технические характеристики (улучшает видимость, маневренность и т.д.).

Инструкция – как установить противотуманные фары с демонтажем старого бампера:

Снять старый бампер.

Отмерить расстояние, на котором будет располагаться новое освещение.

Нарисовать макет выемки под противотуманные фары.

Просверлить отверстия и обработать края бампера пилкой. Самые мелкие элементы бампера удаляются с помощью обычного канцелярского ножа (для бумаги).

Просверлить отверстия для крепежных элементов (болтов, саморезов).

Вставить противотуманные фары в специально проделанные выемки. Закрепить их болтами или саморезами.

Установить защитную накладку, которая идет в комплекте с фарами и размещается в верхней части. Не требует новых отверстий.

Настроить фару. Ключ для вкручивания элемента и его подгонки входит в стандартный заводской комплект противотуманных фар.

Настроить электропроводку.

Установить бампер на авто.

Время установки противотуманных фар таким способом обычно составляет около 2 часов. Самый длительный этап связан с созданием отверстий для фар, а также демонтажем-установкой самого бампера на автомобиль. При наличии определенных навыков в ремонте можно установить всю конструкцию за час.

Установка

Процесс установки ПТФ можно разделить на три основные этапа:

Установка фар;
Подключение к сети;
Проверка функциональности.

Так что теперь о каждом из этапов мы поговорим отдельно.

Установка фар

Мы будем рассматривать вариант установки ПТФ на стандартный бампер. Следовательно, на нем не предусмотрены отверстия под новую оптику. Их придется выполнить своими руками.

Для работы вам потребуется определенный набор инструментов и материалов:

Напильник;
Дрель и сверла;
Электрический лобзик;
Рулетка;
Маркер.

Элементы для подключения

Теперь непосредственно о работе.

Первым делом демонтируйте бампер. Работа выполняется только при условии его отсоединения от посадочного места.
Удалите всю грязь с бампера.
Выполните разметку под установку будущей противотуманной оптики.
Лучше всего фары монтировать немного сбоку от нижнего воздухозаборника. Постарайтесь расположить ПТФ строго под основной оптикой вашего автомобиля.
По декоративным очкам, которые имеют внешнюю и внутренюю половины, выполните разметку. Внешняя половина является декоративной, а внутренняя предназначена для фиксации внешней части и фар.
Внешняя часть очков на внутренней стороне имеет выступ. Этим посадочным выступом элемент должен входит в проделанное в бампере отверстие.
Для определения оптимальных размеров следует замерить посадочный выступ. Так вы сможете сделать на вашем бампере соответствующую разметку.
С помощью электрического лобзика вырезаются нужные по размерам и расположению отверстия.
Напильником обработайте места среза.
Внешнюю часть очков в итоге должна плотно войти в отверстие.

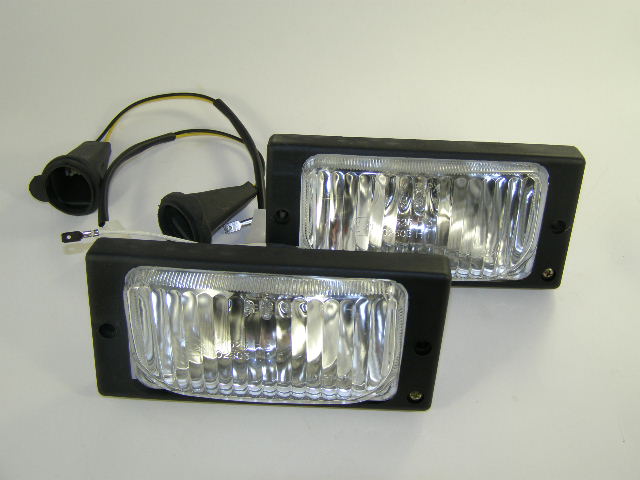

В полученных отверстиях монтируют противотуманные фары. Для этого в комплекте предусмотрены специальные крепежные болты.
Закрепите сверху фар декоративные очки. Бампер после этого можно вернуть на место.

Подключение

Вместе с ПТФ должна прилагаться схема подключения устройств. Она не сложная, потому даже новичок сумеет разобраться во всех нюансах соединения компонентов между собой.

Вам необходимо будет врезать проводку от противотумаок в монтажный блок, который располагается в подкапотном пространстве справа от лобового стекла. Для этого достаточно открутить болты с блока, поднять его и отыскать колодки с пометками Ш7 и Ш8.

Данные колодки служат для возможности подключения противотуманных фар, хотя штатно на заводе эти осветительные приборы не устанавливаются. В эти колодки подключается проводка от фар и от реле противотуманок, которое предоставляется в приобретаемом комплекте ПТФ.

Ваша задача — выполнить правильное соединение. Выполняется эти по следующей схеме:

Выходящий провод от вывода 87 — это масса, потому подключить его нужно к корпусу автомобиля;
Вывод под номером 85 идет на колодку с обозначением Ш7 и его подключают к разъему номер 17;
Выводы под номерами 30 и 86 идут на колодку Ш8. При этом вывод 30 подключите на разъем 8, а 86 ведите к разъему номер 1;
Установив фары, протяните через подкапотное пространство плюсовой провод, так как их соединяют с колодкой Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
Теперь колодку подключите к монтажному блоку, а блок верните на место;
Подберите участок возле блока, где будет устанавливаться реле противотуманок.

Результат подключения

Кнопка

Вам теперь остается подключить систему управления вашими ПТФ. В комплекте с противотуманками предоставляется соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем посадочном месте.

Кнопка ПТФ

Завод-изготовитель, то есть АвтоВАЗ, предусмотрел это. Потому под панелью вы найдете колодку управления. Панель снимается, находится соответствующая колодка и к ней подключается кнопка. Все, управление готово.

Проверка

Последний этап — это проверка работоспособности ваших ПТФ.

Чтобы проверить эффективность работы устройств освещения, включите габариты на своем ВАЗ 2114, после чего нажмите на кнопку включения противотуманных фар. Когда габариты отключаются, даже при условии нажатой кнопки противотуманок, они все равно должны погаснуть.

Значимость ПТФ переоценить сложно. Они помогают лучше видеть дорогу во время тумана, дождя, снега. Более того, противотуманки призваны улучшать видимость вашего автомобиля для встречного и позади идущего автомобиля. Потому настоятельно рекомендуем установить ПТФ не только впереди, но и сзади.

Источники

luxvaz.ru/vaz-2114/235-protivotumannye-fary.html
vaz-2114-lada.ru/2014/11/kak-ustanovit-protivotumannye-faryptf/
vazweb.ru/desyatka/osveshchenie/kak-podklyuchit-protivotumanki-na-vaz-2114.html
drive2.ru/l/4899916394579144469/

Как выбрать противотуманки ВАЗ 2115 и ПТФ ВАЗ 2114

Начнем с того, что существует несколько видов противотуманных фар. Если точнее, есть два типа: штатные и универсальные ПТФ

При этом важно понимать, что от качества самих туманок сильно зависит их эффективность

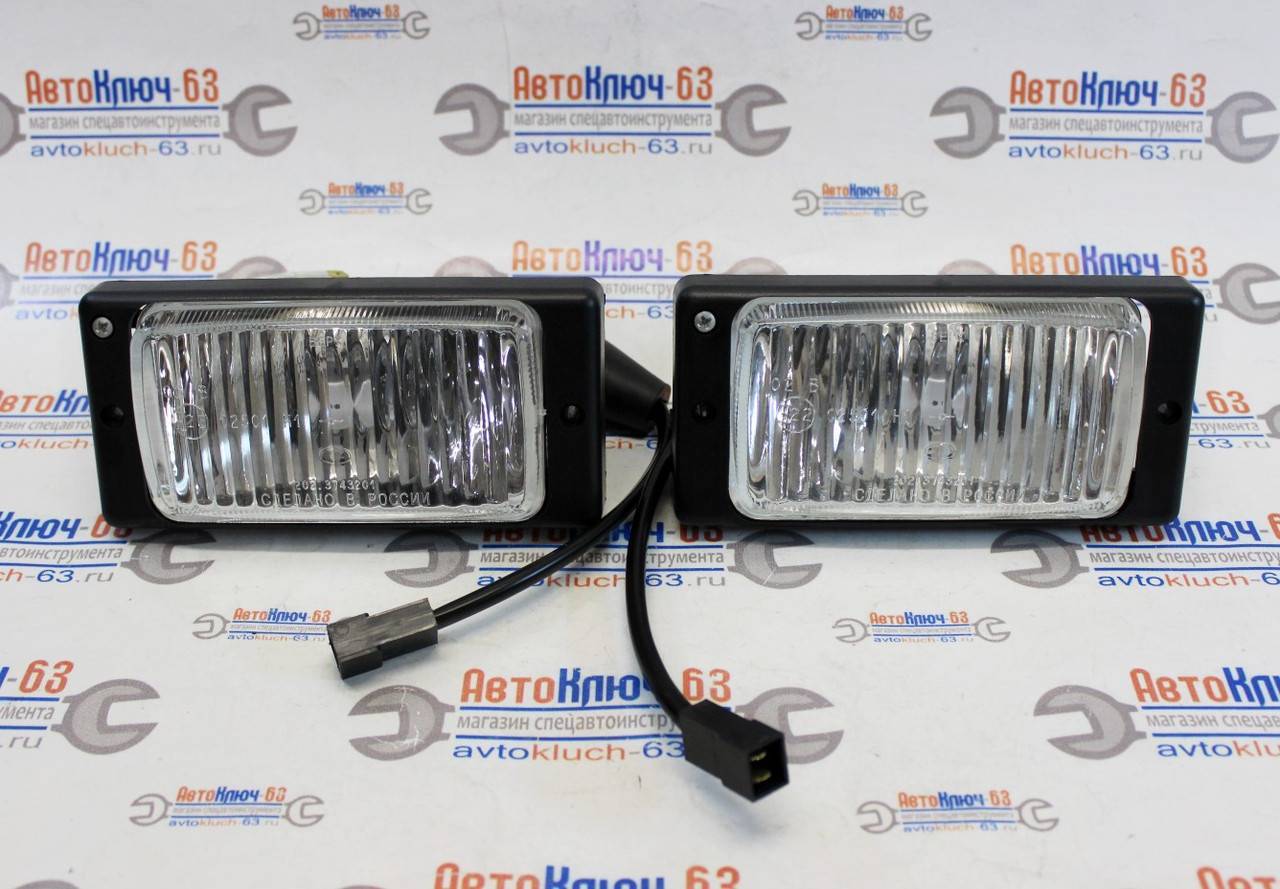

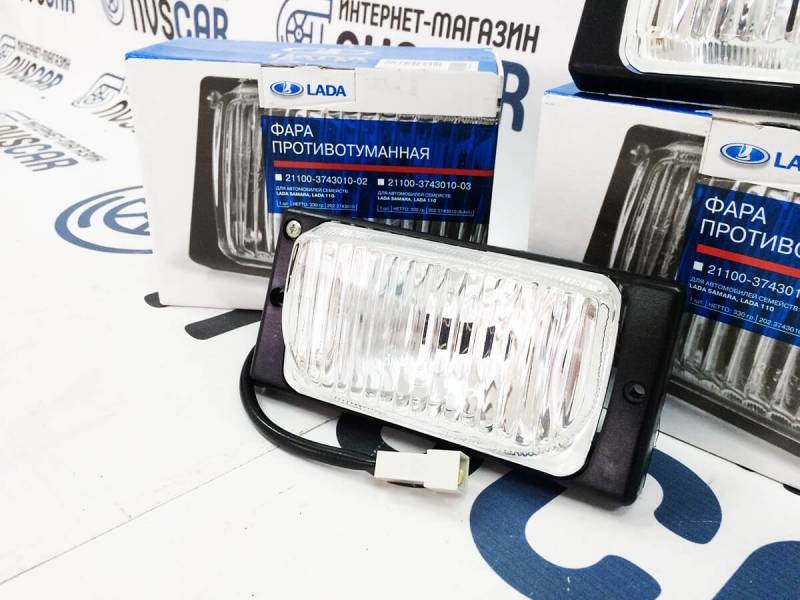

Идем далее. Штатные ПТФ могут быть оригинальными или аналогами. В любом случае, они выпускаются под конкретную модель автомобиля, имеют аналогичные крепления, корпус и т.д. Такие ПТФ проще всего устанавливать, особенно если в бампере уже есть места для установки, прикрытые заглушками.

Универсальные ПТФ имеют такое крепление, которое обеспечивает возможность их установки на разных моделях авто, такие туманки можно ставить в области заглушек на бампере, на решетке радиатора, навешивать их на бампер и т.д.

Минусами является недостаточно яркое и сильное свечение таких ламп, а также небольшой срок службы. При этом не всегда заменить лапочки удается быстро и просто с учетом возможных сложностей с доступом (особенно при условии установки туманок в штатные места).

ПТФ с ксеноновой лампой светят ярче «галогенок», срок службы также больше на 50-60 или даже 80-100% (при условии использования качественных ламп). Однако, стоимость оборудования намного выше, для таких ламп нужно также отдельно устанавливать блоки розжига, правильно подключать ксенон и т.д.

Еще, более яркий ксеноновый свет, который лучше галогенок на сухой дороге, зачастую обеспечивает худшую видимость именно в туман и дождь, так как цветовая температура несколько отличается от галогеновых фар даже у максимально приближенных по характеристикам ксеноновых аналогов.

Также стоит отметить, что более яркое свечение ксенона может быть причиной ослепления встречных водителей. С учетом такой особенности ПТФ с ксеноном нужно опускать ниже, постоянно следить за их регулировкой, поддерживать фары в чистоте и не включать противотуманки в обычных условиях (когда нет тумана, снега или дождя).

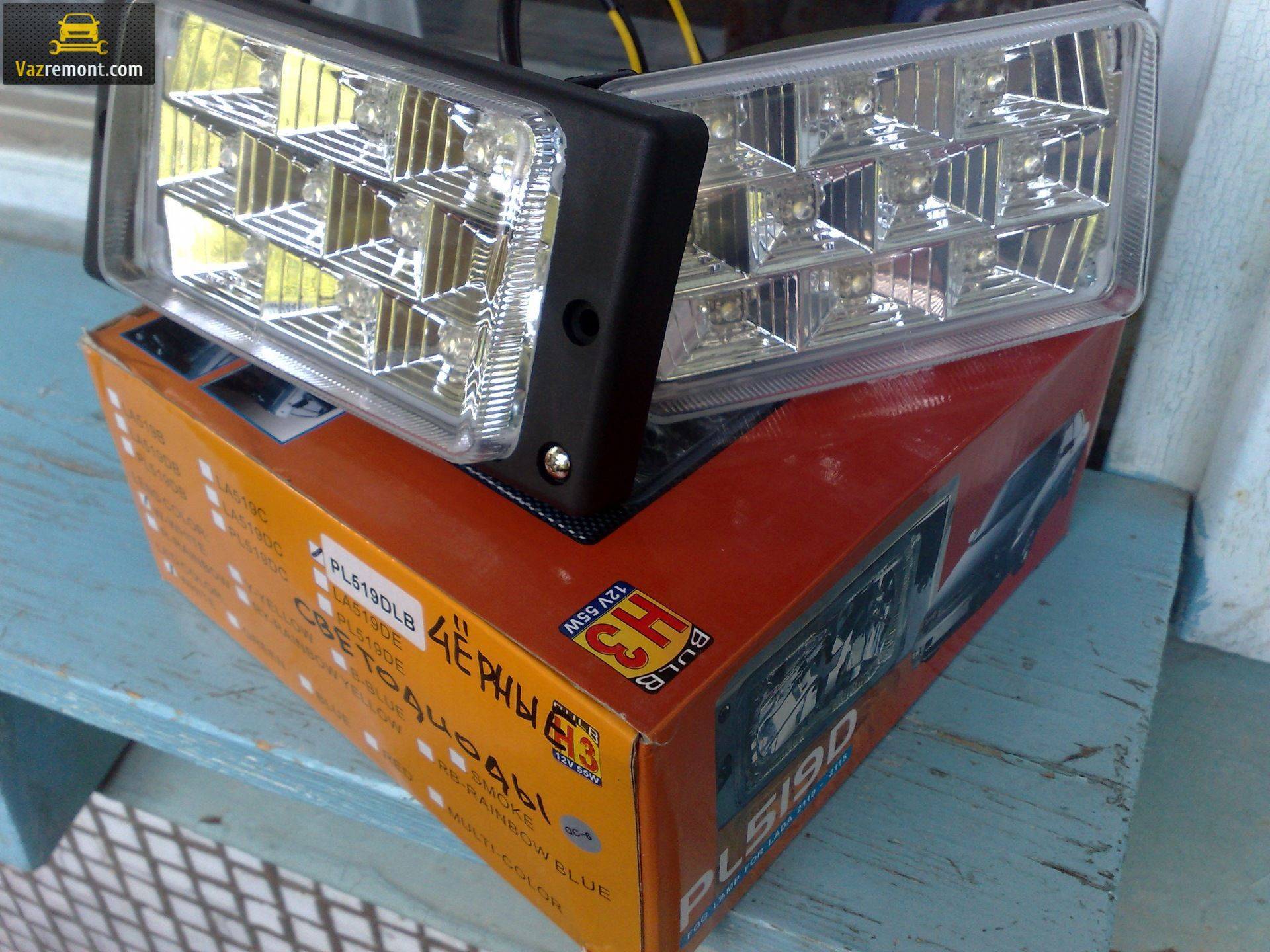

Светодиодные ПТФ являются более экономичными в плане энергопотребления, меньше нагружают АКБ и проводку. Срок службы светодиодных ПТФ хорошего качества обычно выше, чем галогеновых или ксеноновых.

Светят такие туманки хорошо (если изделие качественное), в ряде случаев можно изменять температуру свечения (с белого на желтый и т.д.). На практике, такие ПТФ вполне могут выполнять функцию ДХО в светлое время суток.

Минусом является высокая стоимость изделий высокого качества. Еще отдельные требования следует учитывать во время монтажа, так как в случае ошибок при установке или нарушении вентиляции светодиодные фары могут сильно нагреваться, что выводит их из строя.

Второй метод регулировки

Для выполнения настройки источников освещения вторым методом понадобится такая же площадка, стена и мел. Предварительно подготовьте автомобиль:

равномерно накачайте шины;
проверьте, насколько исправна подвеска;
равномерно распределите нагрузку на все колёса;
полностью заправьте бак топливом.

Разметьте на стене места, которые определяют центры обеих фар.
Проложите через них отрезок.
Ниже на 12 сантиметров проведите отрезок, параллельный первому.
Установите регулятор освещения на отметку «ноль».
Управляя парой винтов регулировки, настраиваем луч в такое положение, чтобы его верхняя граница вплотную приблизилась к нижней черте.
Боковая граница пучка располагается на пересечении нижней прямой и вертикальной оси фонаря.

Виды фар для 2114

В модельном ряду фронтальных осветителей для автомобилей ВАЗ семейства Samara насчитывается порядка 20 пар уникальных дизайнерских решений. В качестве примеров для сравнения двух принципиально разных подходов к конструированию фары переднего света можно привести две популярные на данный момент модели от тайваньской фирмы Pro Sport: Angel Eyes со светодиодными поворотниками и с отражателями классической формы.

Первые выгодно выделяются респектабельным видом за счет применения линз, покрывающих лампы ближнего и дальнего света. Подобное решение придает «четырке» сходство с именитыми брендами вроде Audi A5. Практическая польза от применения линз также присутствует: они лучше фокусируют луч света лампы и направляют его на большее расстояние.

Внизу и сбоку фонари ближнего и дальнего света обрамляет полоска дневных ходовых огней

Она дополнительно подчеркивает контур всей передней фары ВАЗ и лишний раз обращает внимание на линзы основных ламп. Особенно удачно смотрится гирлянда ходовых огней на тонированных в темные цвета панелях

То, что производит впечатление светодиодов для габаритного освещения, на деле является эффектной накладкой, под которой скрыта мощная лампа. Такая хитрость вполне оправданна, ведь мало кому хотелось бы возиться с проводкой при подключении и замене множества вышедших из строя маленьких ламп. А в таком варианте все сводится к замене лишь одной.

Фары с более крупным плафоном отражателя будут уместнее смотреться при внутренней отделке панели белым хромом. Устанавливать их предпочтительнее на машины холодных и насыщенных тонов: серебристые, синие, темно-вишневые и бордовые. Как и в стилизованных под A5 фарах с «ангельскими глазками», в них применяются долговечные и мощные галогенные лампы, а также предусмотрена возможность установки ксеноновых.

Противотуманные фары создают более обширное освещение по периферии дороги, в то время как луч огней ближнего и дальнего света отбивается от завесы тумана и снегопада. Возникает эффект так называемой «световой стены». Луч же специальных фар более плоский и широкий, он пробивается параллельно дороге и не рассеивается в тумане.

Такие прожекторы не только незаменимы в условиях ограниченной видимости, но и позволят лучше различать автомобиль на трассе в сумерках и ночью другим участникам движения. Все топовые модели семейства Lada Samara, как то: 2113, 2114, 2115 — по умолчанию оборудуются фронтальными фарами противотуманного освещения.

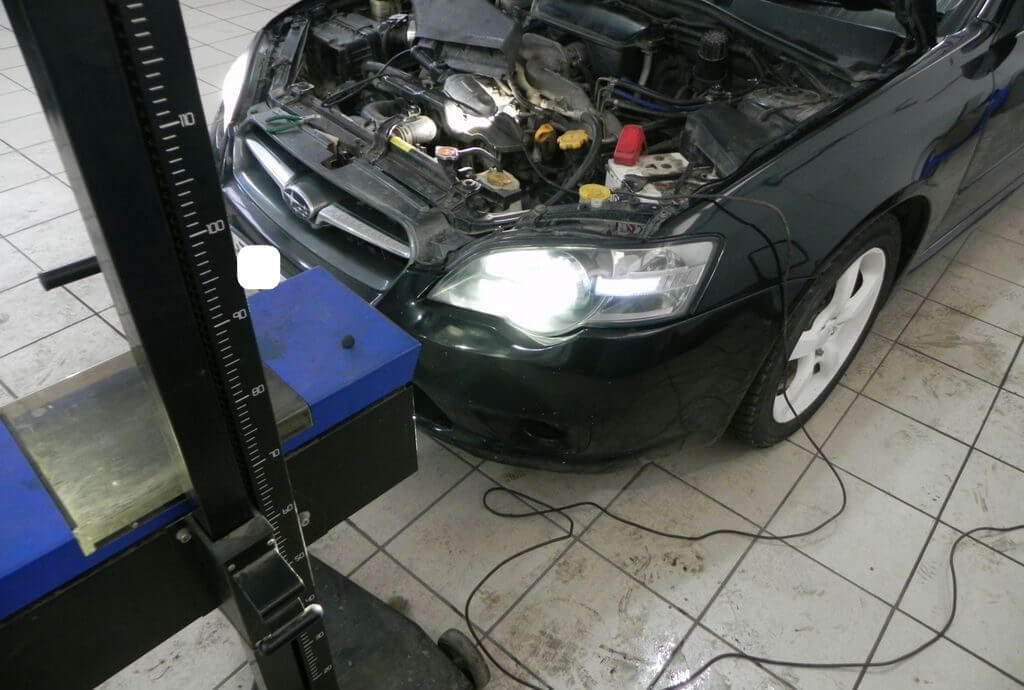

Пошаговая настройка фар своими руками

Как правильно отрегулировать фары на ваз 2110 и 2112 своими руками Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.

Настройка ближнего света

После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора. Параметр должен совпадать с горизонтальной линией, отмеченной на стене. Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном. При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.

Настройка фар выполняется регулировочными винтами, расположенными с тыльной стороны оптического прибора

Настройка дальнего света

Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:

Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.
После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.

Видео: регулировка фар на примере Ford Fusion

https://youtube.com/watch?v=E0744IgpQfI

Регулировка ПТФ

Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:

Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.

Регулировка противотуманных фар имеет некоторые отличия, по сравнению с головной оптикой

Сам процесс регулировки состоит из следующих шагов:

Измеряется расстояние между центром противотуманной оптики и основанием площадки.
Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.
Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.
Выключают ближний свет и включают противотуманные фары.

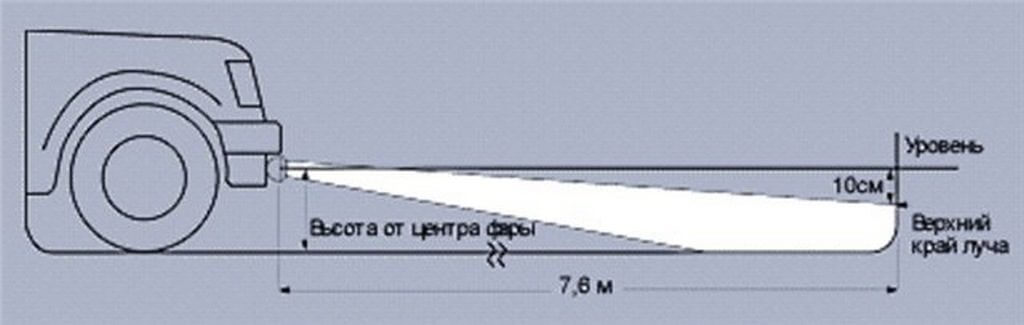

При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.
