Разварки для дисков. расширяем колею

Разварка дисков: виды и особенности

Разварка дисков — это штампованный диск, увеличенный по ширине. Выбирая для автомобиля диски, разварка может показаться отличным вариантом

Однако перед установкой разварок на машину, важно учитывать целый ряд нюансов

Сегодня можно выделить два типа разварки:

• стандартная заводская;
• самостоятельная (выполнена в кустарных условиях);

Первый вариант является оптимальным. Более того, такие диски не совсем корректно называть разварками. Причина — они изготовлены производителем на заводе и фактически являются спортивными дисками увеличенной ширины. Основной недостаток заключается в том, что в продаже представлен небольшой ассортимент, а также изделия имеют высокую стоимость.

Что касается «классической» разварки дисков своими руками, в этом случае можно выделить разварку:

1. с использованием двух стандартных дисков;
2. с применением полосы металла для расширения диска;

Каждое из указанных решений имеет свои плюсы и минусы, которые нужно заранее учитывать.

Разварки на авто: плюсы и минусы

Итак, давайте рассмотрим, какие мы получаем плюсы при таком методе тюнинга дисков авто:

• стильный внешний вид транспортного средства;
• улучшение сцепляемости колеса с дорогой, что положительно влияет на ходовые качества авто;
• относительно невысокую стоимость производства таких дисков;
• возможность изготовления своими руками.

Из недостатков таких колёс можно назвать следующие:

• наличие сварных соединений делает конструкцию диска недостаточно прочной;
• изменение конфигурации обода и его размеров может негативно сказаться на управляемости автомобиля. То есть пара лишних см, которые вы выигрываете при таком тюнинге, может стать причиной серьёзной аварии. При повороте, торможении и буксовании колесо может вести себя не так, как это заявлено производителем;

• необходимость использования нестандартных размеров покрышек. Для колёс авто с диаметром 13 может не выпускаться резина с нужной вам шириной. Поэтому, чтобы получить недостающие несколько см ширины, вам придётся на 13-дюймовые колёса надевать 15-дюймовые покрышки, что ведёт к нарушению требований безопасности;
• завышенный момент инерции, который появляется из-за изменения размеров. Лишние см ведут к изменению массы, что негативно влияет на момент инерции диска.

avtoexperts.ru

Разварки — это колесные диски, сделанные при помощи сварочного аппарата из стандартных штампованных дисков автомобиля, для возможности использования более широких покрышек. Ширину разварок определяет сам владелец авто, учитывая свои дальнейшие планы на счет тюнинга. Сильно широкие диски могут потребовать раскатки или подрезания внутренней кромки колесной арки, вплоть до ее полного удаления и установки специальных расширителей. Как правило, данный вид самодельных широких колес помогает сэкономить деньги на покупке фирменных дисков, потратить которые можно на приобретение широких шин.

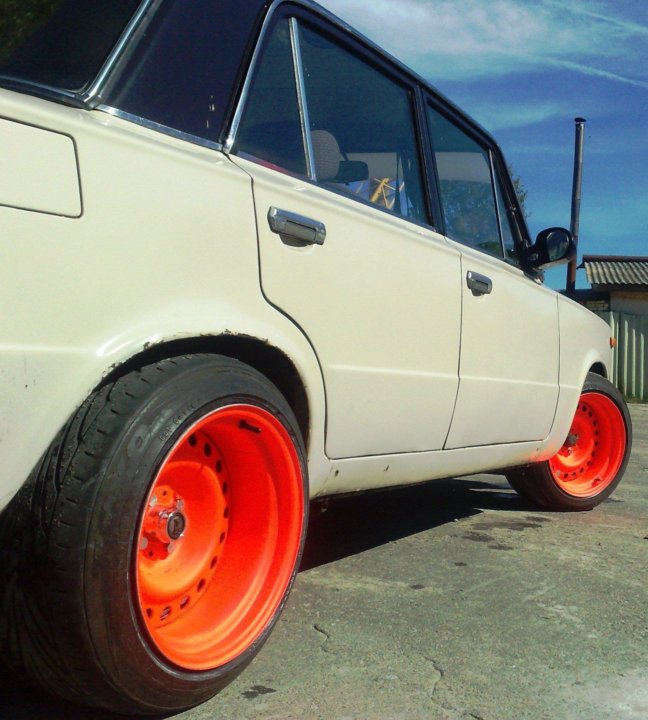

Разварки на ВАЗ 2106

Разварки получили распространение в первую очередь среди поклонников отечественных автомобилей, как дешевая альтернатива широким дискам, и обычно сопровождаются занижением подвески и установкой резины домиком. Относительно низкая цена является главным плюсом разварок, которая и делает их столь популярными в бюджетном тюнинге. Еще одним плюсом является то, что разварки можно сделать из набора штатных колесных дисков авто или обменять их с доплатой на комплект уже готовых широких дисков.

У нас разварки чаще всего можно встретить на автомобилях марки ВАЗ, причем подходят они абсолютно для любой модели. При использовании стандартного для большинства классических заднеприводных моделей 13-дюймового диска, максимальная ширина разварки на ВАЗ 2101-07 составляет 7 дюймов.

ВАЗ 2101

Использование дисков от ВАЗ 2108-2115 позволяет увеличить ширину разварок еще на полдюйма. Такие самодельные диски могут быть установлены и на другие советские и российские авто, например, ГАЗ или Москвич. Разварками также могут быть оборудованы и иномарки, на которые заводом производителем устанавливались стальные штампованные диски. На разварки можно посадить такие иномарки, как Volkswagen Golf, Jetta, Passat, BMW 3-й и 5-й серии, Mercedes-Benz E-Class и C-Class, Opel Vectra и Omega, а также различные японские и американские авто.

Mazda 6 на разварках. Владелец — www.drive2.ru/cars/mazda/6/6_2nd_generation/xima/

Свое название разварки получили из-за процесса изготовления, в котором диски приходится распиливать болгаркой, а затем сваривать, включая дополнительные вставки. Считается, что такие колеса можно сделать самому в гаражных условиях, имея помимо расходного материала сварочный аппарат, однако, как показывает практика, плохо сваренные диски не поддаются балансировке.

Разварка

Существует два основных варианта производства разварок. В первом случае между распиленными наружной и внутренней частями диска вваривается полоска необходимой ширины, которая и определяет конечную ширину полученной разварки. Второй способ потребует наличия двух штампованных дисков для создания одной разварки. Стандартные диски разрезают в определенных местах, после чего две отдельные части сваривают между собой.

Кроме того есть и третий комбинированный вариант, который является самым дорогим и длительным. Здесь не ограничиваются лишь дополнительной вставкой, прибегая к переносу ступичной части, а в некоторых случаях замене внутренней части наружной и наоборот.

Еще одна разварочка)

В настоящее время производством разварок, в том числе по индивидуальному заказу, занимаются кустари и небольшие фирмы. За сравнительно небольшую плату можно получить вполне приличные широкие диски, которые могут даже окрасить в нужный Вам цвет. Стоимость разварок может быть разной и зависит она от того, какие диски использовались для их сборки, диаметра, сложности конструкции и состояния (новые или б/у). Цены бывших в употреблении 13-дюймовых дисков-разварок на отечественные автомобили зачастую могут не превышать отметку в 200 долларов, а имея в кармане 250 долларов, можно рассчитывать на хорошие диски с неплохой резиной. Стоимость комплекта разварок большего диаметра на иномарки обычно стартует с отметок в районе 300 долларов, хотя и здесь все зависит от конкретного авто и самих дисков. Зачастую можно встретить и сильно завышенные цены. На изготовление разварных дисков из имеющихся штамповок вполне можно уложиться в 150 — максимум 200 долларов. Некоторые производители также предлагают эффектную порошковую окраску дисков, цена которой стартует со 100 долларов.

Заниженный Volkswagen Golf на разварках

Стоит также отметить, что сейчас разварки остаются пережитком прошлого, так как они имеют определенные недостатки, в первую очередь из-за наличия сварочных соединений, а широкой ассортимент широких колесных дисков различного диаметра позволяет подобрать необходимые колеса для любого автомобиля.

Разварки становятся все более популярными и в связи с этим многих начинает интересовать вопрос — что такое разварки?

Разварки это в первую очередь — совершенно другой облик автомобиля.

Любой автомобиль выглядит лучше на широких дисках и разварки — самый недорогой способ сделать это. Стандартный штампованый диск, к примеру, 6,5J, после разварки становится 10J, причем, итоговая ширина не ограничена размером 10J, она вообще ничем не ограничена!

В том числе — арками крыла автомобиля. Иногда их просто вырезают, чаще — раскатывают, если размер разварок позволяет их там «спрятать».

Для чего нужны такие диски ?
в последнее время, тенденцию поддержали многие владельцы стильных авто: поставить на разварки резину домиком, выдвинуть их за пределы арок и сделать занижение подвески — три слагаемых успеха!

Описание способов изготовления

Первый способ — два диска разрезаются вдоль в определенном месте и свариваются между собой. При этом способе потребуется вдвое больше дисков (на схеме добавлена желтая часть от диска-донора)

Второй способ — вваривание полосы между предварительно разделенными наружней (зеленой) и внутренней (желтой) частями диска. Ширина готовой разварки не ограничена

Третий способ — комбинированный. Вварка полосы между предварительно разделенными наружней (зеленой) и внутренней (желтой) частями диска, а также перенос ступичной части (красной), иногда — обмен местами наружней (зеленой) и внутренней (желтой) частей диска. Самый сложный и долгий способ

В данной статье опишу вам первый способ создания разварок а именно создание разварки из двух дисков .

Чтоб сделать один широкий диск, понадобятся:
— диск стандартный стальной(штампованный) – 2 штуки
— болгарка
— сварочный аппарат
— герметик шовный (не обязательно, об этом в самом конце статьи прочитайте)

Берем два диска и у 2 диска насквозь прорезаем болгаркой по красной линии, отсекая наружный обод и выкидываем его.У 1 диска только надрез по красной линии наружного обода до внутренней части диска чуть ближе к середине, отсоединив наружный обод выкидываем его.

У второго диска убираем ненужные остатки болгаркой.

Оставшуюся часть диска 1 одеваем на ступицу заднего моста, фиксируем гайками и надеваем вторую часть. Выравниваем второй обод относительно первого, устраняем биение, прихватываем сваркой в четырех точках в местах стыка

Обычно стандартный диск, сейчас говорим про штамповку, имеет размер колеса — равный 6,5J. Если перевести на русский язык, то это ширина – 6,5 дюйма, то есть от передней до задней стенки. А вот буква «J» обозначает профиль боковой закраины обода, на данный момент времени он самый распространенный. Для примера могут быть JJ, JK, K или просто L.

Соответственно можно поставить только стандартной ширины резину, но вот что делать — когда хочется больше, чтобы она выходила за пределы арок и кузова автомобиля, например — хочется поставить резину 10J? Все же разница получается в 3,5 дюйма, а это 2,5 Х 3,5 = 8,75 см!

Спросите – «чем ограничена ширина разварки»? ДА ничем ребята, можете сделать практически любой ширины диск, какой вам нужно, поэтому часто встречаются варианты с размерами более 10J, размер ничем не ограничен — только вашей денежной политикой, ведь такая резина будет стоять недешево.

Если честно то и достать такую резину сложно, обычно заказывают из-за рубежа США, страны Европы и т.д. после того как сделан такой диск и куплена резина можно собирать конструкцию, что тоже не так то и просто.

Как сделать своими руками?

На данный промежуток времени существует всего три основных типа изготовления таких дисков:

• Соединение двух дисков. Разрезаются определенным образом, чтобы средняя часть у одного была шире и затем соединяются методом сварки. Таким образом, из двух получается только один диск.
• Вставка в середину полосы металла. Диск разрезается, дальше в середину устанавливают лист (полосу) металла (обычно сталь), схожий по характеристикам с основным материалом. Затем все это дело сваривается.
• Комбинированный способ. Нужно отметить, что его практически не применяют, потому как он самый сложный и ошибиться очень легко. Разделяется внутренняя и наружная часть диска вваривается полоса, и переносится ступичная часть, иногда меняется внутренняя и наружная части.

Скажу так сейчас самые популярные первых два пункта, именно при помощи их сейчас делаются большая часть «разварок» для автомобилей. Особенно популярен способ вставки полосы в диск разварки. Сейчас небольшое видео.

Хочется отметить, что самому сделать очень сложно, практически не реально, нужно соблюдать пропорции, нужно соблюдать размер ввариваемой полосы, правильно сварить диск, обработать и покрасить его. Если что-то нарушается, то вся работа может пойти насмарку.

«Завихрители»

Для увеличения мощности мотора некоторые мастера пытаются применять так называемые «завихрители». Это вставки для системы впуска, которые, как считается, имитируют принцип работы турбонаддува. Данный элемент тюнинга встречается в двух исполнениях, а именно в виде крыльчатки с загнутыми вовнутрь лопатками, похожими на лопасти турбины, и в виде стационарного пропеллера. Некоторые умельцы даже вырезают подобные лопасти из консервной банки. Считается, что завихрители помогают раскрутить поток воздуха и тем самым увеличить давление во впуске и улучшить поступление кислорода в камеры сгорания.

В теории вихревой поток действительно улучшает смешивание бензовоздушной смеси и обеспечивает равномерное сгорание в цилиндрах. Таким образом, растет мощность силового агрегата.

Между тем на практике эффект от такого приспособления в лучшем случае нулевой, а чаще всего — отрицательный. Как правило, вихревой поток разрушается дроссельной заслонкой и теряет интенсивность при прохождении к мотору. При расположении завихрителя перед фильтром турбулентность полностью нивелируется ячейками фильтрующего материала.

Статья по теме

Дурака видно издалека. Что о водителе может рассказать вид его машины Более того, «лопасти» завихрителя закрывают часть системы впуска, препятствуют прохождению воздуха, возникает антидавление, снижающее насыщение горючей смеси кислородом. Она хуже горит, отчего теплоотдача снижается и мощность мотора падает.

Кроме того, пары недогоревшего бензина выбрасываются в систему выпуска, образуются сажевые отложения, забиваются клапаны и поршни. Несколько месяцев езды с таким «усоврешенствованием» иногда приводят к необходимости капитального ремонта силового агрегата.

Плюсы и минусы

Плюсы и минусы, достоинства и недостатки есть всегда, вопрос, чего больше, а чего меньше.

К плюсам разварок можно отнести:

• Необычный вид колес автомобиля. Раньше старались купить подороже с оригинальным рисунком литье или кованные, теперь перешли на изменение ширины колес.
• Недорогой внешний тюнинг.
• Лучшее сцепление с дорожным покрытием, площадь больше.

К минусам можно отнести:

• Стандартные колеса марки R13/R14, чтобы были широкие, невозможно.
• Цельный диск есть цельный, а приваренный, как бы качественно он ни был приварен, имеется вероятность, что сварной шов развалится.
• Когда придется менять камеры или, если это бескамерка, клеить резину, шиномонтажнику с балансировкой колес придется повозиться.
• Скорость автомобиля и ускорение становятся меньше, так как колеса стали тяжелее.
• Расход топлива вырастает до 20%.
• Подшипники ступицы работают с повышенными нагрузками, потому что они не рассчитаны для дисков такой ширины.
• Зимой не попадает в колею, а это опасно.

Разварка из двух дисков

Первым будет автомобиль ВАЗ-2108. Вообще, описанная технология подойдет практически для любого авто семейства ВАЗ, поскольку конструктивно диски у них практически не различаются.

Далее буде описано, как сделать разварку из двух дисков.

Особенность проведения всех работ заключается в том, чтобы сделать все разрезы максимально ровными. Касается это не только разварок, полученных этим методом, а вообще всех.

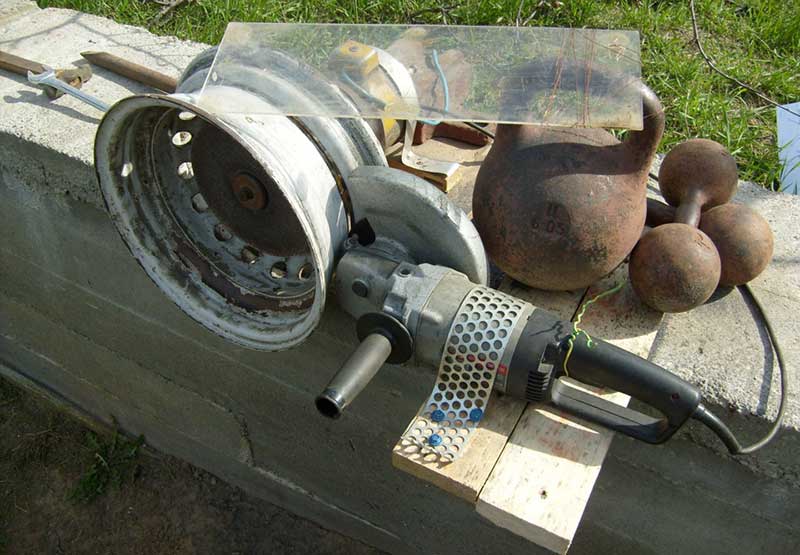

Для разрезания лучше всего воспользоваться токарным станком, где есть возможность ровно закрепить диск. Но возможность воспользоваться таким оборудованием есть далеко не у всех, поэтому для изготовления необходимого изделия в гаражных условиях потребуются:

• Измерительные инструменты (линейка, штангенциркуль);
• Ступица колеса;
• Угловая шлиф. машинка с отрезными кругами («Болгарка»);
• Сварочный аппарат;
• Герметик для швов.

Чтобы максимально ровно сделать разрез, лучше из ступицы (подойдет любая, главное, чтобы колесный диск сел ровно и можно было его закрепить), сделать приспособление. Суть его – вал, на который надета ступица с подшипниками.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: На что влияет давление в шинах автомобиля

Этот вал закрепляется на станине (столе, ровном полу), причем положение вала должно быть строго горизонтальным. То есть, нужно установить приспособление так, чтобы диск стоял без перекоса.

Также для удобства работы можно из подручных средств изготовить держатель для «Болгарки», и закрепить его на той же станине, что и вал со ступицей. Причем держатель должен обеспечивать возможность перемещаться «Болгарке».

Есть и другой способ.

Подготовив инструмент и приспособления, приступаем к работе:

1. Поскольку разварка будет изготавливаться из двух дисков, то каждый из них нужно правильно разрезать;
2. Берем первый диск, закрепляем на ступице. Разрезаем его в месте, где диск изгибается и формирует плоскость для посадки обода. Но сам диск и та часть обода, которая приварена к нему, затронуты не должны быть. На схеме все более наглядно:
3. Второй диск тоже разрезается, но место разреза отличается. Резать его следует в месте контакта диска с ободом. На схеме все понятнее:
4. После разрезания второго диска, внутренняя окружность зачищается «болгаркой», чтобы удалить оставшуюся плоскость от диска (та, к которой приварен обод);
5. Закрепляем первую половину на ступице, на нее насаживаем вторую часть. Обязательно проверяем, чтобы не было перекоса и биений при вращении, нужно добиться максимальной центровки одной половины относительно другой;
6. После всех установок аккуратно в 4 разных местах по окружности «прихватываем» сварочным аппаратом соединенные половины. После этого еще раз проверяем центровку и обвариваем полученный диск по всей окружности. На схеме все видно:
7. После всех работ сварочный шов зачищается и обрабатывается шовным герметиком. Готовая разварка выглядит так:

Остается только покрасить диск, посадить на него резину, отбалансировать колесо и установить на авто.

Описанный метод неудобен тем, что на изготовление одной разварки нужно два диска, что несколько повышает затраты, зато он прост в выполнении и что немаловажно – сварочный шов только один

Самостоятельное изготовление разварок

Разварки на ВАЗ своими руками изготовить несложно. Для этого потребуется гараж и минимальный набор инструментов:

1. УШМ с дисками по металлу;
2. сварочный аппарат, лучше «полуавтомат»;
3. молоток;
4. рулетка или линейка;
5. 2 штампованных диска для каждой разварки.

Разваривать диски начинают с того, что распиливают их пополам. Один из дисков пилят по краю внутренней полки, удаляя лишь ее кромку. Второй – удаляя внутреннюю часть и оставляя полку нетронутой. Далее поверхности обтачиваются, после чего полученные половины соединяют между собой, надевая одну на другую, и проваривают сплошным швом

Качеству сварного шва следует уделить особое внимание, иначе разваренный диск может развалиться при наезде на яму или неровность

В зависимости от квалификации мастера и имеющегося в наличии оборудования, изготовление разварок таким методом может занимать от одного до нескольких дней. Существует и аналоговый способ произвести разварку автомобильных дисков, требующий только одной «штамповки» для изготовления одного диска увеличенной ширины.

При этом диск пилят по краю полки, после чего в середину вваривают скругленную полосу металла необходимой ширины. Сделанный таким способом диск, как правило, менее надежен, чем тот, на изготовление которого было затрачено два «штампа».

Что такое разварки колесных дисков

• Методы изготовления
• Разварки на авто: плюсы и минусы
• Заключение

В последнее время одним из очень популярных видов тюнинга дисков авто стали разварки. Что же такое разварки, и зачем они нужны? По сути, это колёса-штампы R13 или R14, ширина которых увеличена вваренной стальной полосой или путём сварки двух дисков. Вы спросите: «Для чего необходимо такое расширение обода дисков машины?» Ответ прост: оно даёт возможность использовать более широкую резину, что положительно влияет на сцепляемость колеса с дорогой.

Стандартные штампы R13 имеют ширину 6,5j — меняя их размер стальной полосой, можно получить разварки 7j, 9j и 10 j. Причём специалисты утверждают, что разварки 10j — это не предел. Ширину можно увеличивать, пока позволяет конструкция авто. Арки крыльев при этом можно вырезать либо раскатать, если ширина разварки позволяет её там разместить.

Рекомендации

При самостоятельном изготовлении важно обращать внимание на все нюансы, прорабатывать конструкцию дисков, просчитывать нагрузки и отдельно учитывать тип и качество сварки. Дело в том, что сваренный из частей диск предполагает наличие сварного шва. Важно, чтобы швы были герметичными (воздух не должен «травить») и прочными (не допускается растрескивание)

Важно, чтобы швы были герметичными (воздух не должен «травить») и прочными (не допускается растрескивание). Устанавливая разварки ВАЗ, ГАЗ или на любое другое авто, нельзя использовать узкие покрышки

Причина — высока вероятность того, что в повороте узкая шина соскочит даже на относительно небольшой скорости. В свою очередь, это может привести к аварии

Устанавливая разварки ВАЗ, ГАЗ или на любое другое авто, нельзя использовать узкие покрышки. Причина — высока вероятность того, что в повороте узкая шина соскочит даже на относительно небольшой скорости. В свою очередь, это может привести к аварии.

Не следует ожидать того, что после установки разварок машина обязательно получит лучшую устойчивость и управляемость. Такого эффекта можно достичь только при комплексной доработке автомобиля для конкретных задач.

Что касается гражданских «стоковых» авто, владелец скорее почувствует увеличение веса колес и рост нагрузок на многие узлы, чем оценит устойчивость автомобиля. Это значит, что перед установкой разварок владельцу нужно обязательно взвесить все «за» и «против», рассмотренные в данной статье.

Рекомендации

При самостоятельном изготовлении важно обращать внимание на все нюансы, прорабатывать конструкцию дисков, просчитывать нагрузки и отдельно учитывать тип и качество сварки. Дело в том, что сваренный из частей диск предполагает наличие сварного шва. Важно, чтобы швы были герметичными (воздух не должен «травить») и прочными (не допускается растрескивание)

Важно, чтобы швы были герметичными (воздух не должен «травить») и прочными (не допускается растрескивание). Устанавливая разварки ВАЗ, ГАЗ или на любое другое авто, нельзя использовать узкие покрышки

Причина — высока вероятность того, что в повороте узкая шина соскочит даже на относительно небольшой скорости. В свою очередь, это может привести к аварии

Устанавливая разварки ВАЗ, ГАЗ или на любое другое авто, нельзя использовать узкие покрышки. Причина — высока вероятность того, что в повороте узкая шина соскочит даже на относительно небольшой скорости. В свою очередь, это может привести к аварии.

Что касается гражданских «стоковых» авто, владелец скорее почувствует увеличение веса колес и рост нагрузок на многие узлы, чем оценит устойчивость автомобиля. Это значит, что перед установкой разварок владельцу нужно обязательно взвесить все «за» и «против», рассмотренные в данной статье.

Кованые диски

Появление кованых дисков во многом обусловлено недостатком литья, его хрупкостью. Изготавливают их из тех же самых алюминиевых сплавов, но применятся другая технология обработки металла. Такой подход позволил добиться хороших результатов. Диски обладают всеми плюсами литья и штамповки. Они легки, но вместе с тем устойчивы к ударам.

Интересным является подход к производству в России и остальных странах, где делают такой продукт. В России эта технология считается обыденной, такие диски могут ставить на серийные изделия Автоваза. Цена на них выше, но в разумных пределах. За границей их относят к премиальному сегменту, устанавливают на элитные машины.

Эти диски не обладают выраженными недостатками. Минус только в высокой цене.

Интересным явлением в автотюнинге стали диски-разварки.

Недостатки разварки дисков

Если рассматривать гражданские машины, на разварках можно получить достаточно необычный вид авто. Однако на этом плюсы заканчиваются.

1. Прежде всего, на многих автомобилях необходимо подрезать колесные арки при установке разварки. Если ставить разварки на ВАЗ (особенно «классику») или устанавливать разварки на ГАЗ, учитывая низкую стоимость таких авто, внести изменения в конструкцию арок еще можно. Что касается более дорогих иномарок, катать и резать арки только по причине установки разварок зачастую нецелесообразно.
2. Следует отметить, что разварка лучше всего смотрится на заниженных авто. Дело в том, что появляется возможность частично скрыть колесо под заранее разрезанной аркой. При этом сильное занижение делает машину непригодной для нормальной повседневной эксплуатации. Такой вариант больше подойдет для дрифт-кара, а не гражданского автомобиля. Установка разварок оказывает влияние на технические характеристики автомобиля. Увеличиваются нагрузки на трансмиссию, двигатель, кузов, детали подвески и рулевого управления. Диски разварки имеют большой вес, растут нагрузки на ступицу. Также возникают трудности с подбором широких покрышек для разварки, такие шины стоят дороже обычных.
3. Разваренные диски (особенно изготовленные в кустарных условиях неопытными мастерами) могут лопаться на разных участках (там, где выполнены сварные швы, в сильно и неравномерно нагруженных точках и т.д.). Также неравномерное распределение нагрузки и разные отклонения могут привести к проблемам с подсадкой шины на диск, биению, сложностям при балансировке и т.д.
4. Обслуживать машину с таким колесами способны не на каждом шиномонтаже. Проблемы могут начаться уже при попытке снятия колес с автомобиля. Также накачивать такие шины нужно «взрывом» и т.д.
5. Автомобили на разварках не смогут пройти техосмотр. Еще их официально нельзя эксплуатировать на дорогах общего пользования. Это означает, что перед прохождением технического осмотра машину нужно будет «переобувать». Также на дороге сотрудники ДПС могут остановить автомобиль на разварках, отправить машину на штрафплощадку и оштрафовать водителя.
