Радиатор отопителя
Внутри любого автомобильного отопителя установлен радиатор. Это самый настоящий радиатор, очень похожий на тот, что установлен между фар, только маленький. У него также есть каналы и ребра охлаждения и через него циркулирует горячий тосол или антифриз. Радиатор отопителя устанавливается в корпус из жаропрочного пластика.
Поток горячей охлаждающей жидкости от двигателя, проходящей через радиатор, может регулироваться краном, как это делалось, например, на ВАЗовской классике. Кран регулировал поток, примерно так же, как это происходит в обычном домашнем смесителе, и, за счет этого, регулировалась температура воздуха в салоне. Это крайне медлительный и очень не точный метод. Поэтому в современных отопителях кранов на радиаторе нет и охлаждающая жидкость циркулирует внутри него постоянно.
Температура же воздуха из печки регулируется при помощи воздушной заслонки.
7 причин почему плохо греет печка в машине
Для того чтобы лучше разобраться с причинами, по которым плохо греет печка в машине и понять, почему она не работает как надо, нужно поближе познакомиться с устройством системы отопления салона автомобиля.

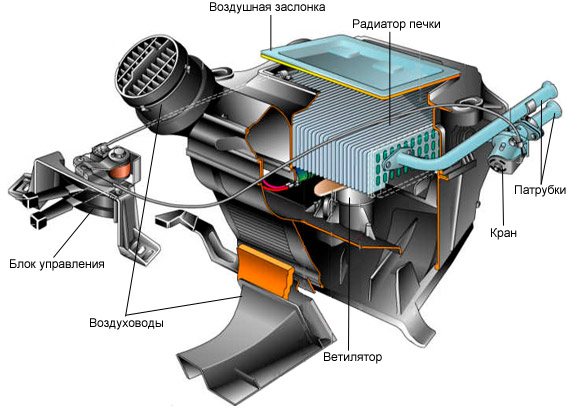

Печка в машине будет греть хорошо и без сбоев, если будут исправны все её узлы и составные части. Отопитель салона устроен достаточно просто, и в большинстве автомобилей он состоит из следующих частей:
- Блок управления отопителем;
- Радиатор печки (теплообменник);
- Патрубки (подводной и отводной);
- Кран регулировки подачи теплоносителя (антифриза);
- Воздушные заслонки с приводами;
- Вентилятор;
- Воздуховоды.
Ниже мы перечислим семь основных причин, по которым печка в машине может греть плохо или не работать совсем:
1. Воздух в системе отопления Печка в машине не будет работать в нормальном режиме в случае попадания воздуха при замене антифриза в системе охлаждения двигателя. Воздух может также попасть в систему отопления при нарушении герметичности головки блока цилиндров.
2. Неисправен термостатАвтомобильный термостат может заклинить как в открытом, так и в закрытом положении. Если при длительной езде на четвертой-пятой передачах печка в машине греет плохо, а на малых (1-3 передачи) – хорошо, то проблема, скорее всего, в том, что термостат заклинило в открытом положении. Если же термостат заклинит в закрытом положении, то проблем с работой печки не возникнет, но при этом будет перегреваться двигатель, что может привести даже к выходу его из строя.
3. Забит радиатор печки Радиатор печки в машине может забиться по разным причинам, причем, как снаружи, так и изнутри. Снаружи радиатор забивается в результате попадания пыли, насекомых, листьев – всего того, что в него попадает через защитный кожух. Изнутри радиатор печки со временем забивается грязью и отложениями, присутствующими в системе охлаждения двигателя. Также причиной «зарастания» каналов патрубков радиатора может стать некачественный антифриз.
4. Забит салонный фильтр Печка в машине может плохо греть также по причине сильного загрязнения салонного фильтра. Не забывайте менять фильтр салона хотя бы раз в год.
5. Поломка вентилятора Вентилятор, нагнетающий воздух в салон, может работать плохо в результате выхода из строя подшипников или графитовых щёток – это приведет к нестабильной работе всей системы вентиляции и отопления салона. Также вентилятор может не включаться из-за проблем в электрической цепи питания.
6. Неисправности крана отопителя Чаще всего, такие неисправности встречаются в печках отечественных автомобилей (ВАЗ, ГАЗ, УАЗ и др.). Например, может сработаться рычаг крана, или могут пересохнуть резинки, или сам рычаг закисает. В таких случаях кран печки лучше заменить, причем желательно сразу вместе с радиатором.
7. Выход из строя блока управления печкой Эта неисправность также нередко доставляет хлопоты владельцам автомобилей ВАЗ. О том, что имеются проблемы в блоке управления (на современных авто – контроллер отопителя) косвенно свидетельствует плохая работа вентилятора в некоторых режимах работы печки. Также к сбоям в работе блока может привести неисправный датчик температуры воздуха в салоне автомобиля.
Конечно же, это не все возможные причины, по которым может плохо греть печка в машине, но именно они чаще всего встречаются при проблемах в системе отопления автомобиля.
Неисправность монтажного блока предохранитель печки ваз 2107
Если при нажатой клавише включателя печки не слышен шум вентилятора, то первое с чего надо начать осмотр, это проверить исправен ли предохранитель печки ВАЗ 2107 F1 (они подписаны и помечены на крышке) в монтажном блоке. Кроме печки он отвечает за работу обогревателя заднего стекла и фонарей заднего хода. Оценить исправность предохранителя можно в большинстве случаев на просвет, но иногда случается что его просто не видно, в этом случае лучше иметь под рукой «контрольку» или тестер.
Приборы для диагностики
Для проверки подключите один щуп к аккумулятору, вторым прикоснитесь к предохранителю, а свободным концом предохранителя к второй клемме АКБ. При исправном предохранителе лампочка загорится.
Следуйте рекомендации завода и ставьте аналогичные предохранители, в данном случае 10 ампер.
Когда при диагностике F1 исправен, а напряжения на желто-голубом проводе выключателя нет, здесь вероятно имеет место обрыв дорожек в самом монтажном блоке. Отремонтировать его можно, но нужны инструменты и навыки пайки или придется менять на новый. Подробнее о вазовском монтажном блоке в статье.
Вентилятор отопителя
Вентиляторы отопителей в российских автомобилях бывают двух типов: с самым настоящим пропеллером (ВАЗовская «классика») и турбинного типа. «Пропеллерные» вентиляторы давно отошли в прошлое, как слабые и ненадежные (Почитайте: визжит печка на ВАЗ) и уступили место мощным турбинным.
Турбинный вентилятор представляет собой специальное колесо с лопастями определенной формы, установленное на вал электродвигателя. Вращаясь, это колесо создает мощный поток воздуха, идущий в одном направлении. В случае с автомобильным отопителем это направление – в сторону радиатора.
Вентиляторы отопителей имеют несколько скоростей вращения, которые выбираются водителем на панели управления «печкой». В простейшем случае, скорости вентилятора переключаются поворотным переключателем, как минимум на четыре положения («выключено» и три скорости вращения). Хотя существуют и совсем примитивные варианты с трехпозиционной кнопкой без подсветки и каких-либо удобств.
Скорости вентилятора создаются за счет резисторов. Переключатель на торпеде подает ток на двигатель вентилятора таким образом, что на любой скорости, кроме максимальной, двигатель оказывается подключенным через соответствующий резистор. Эти простые устройства уменьшают проходящий через них ток, и вал двигателя вращается медленнее. На последней же, максимальной, скорости, вентилятор подключается напрямую (в обход блока резисторов) и, соответственно, вращается и дует в полную силу.
Неисправность переключателя
После предохранителя проверяем кнопку включения. Питание с блока приходит на желто-голубой провод, как уже было сказано и если напряжение на нем есть, то проверяем выключатель отопителя.
Зажигание при проверке должно быть включено.
Берем кусок провода, один конец подключаем к желто-голубому и поочередно касаемся других выводов, если мотор начинает работать прикасании обоих выводов, то выключатель исправен. Если в одном из положений двигатель не работает, то делается вывод о неисправности переключателя, но для точной оценки нужно проверить сопротивление.

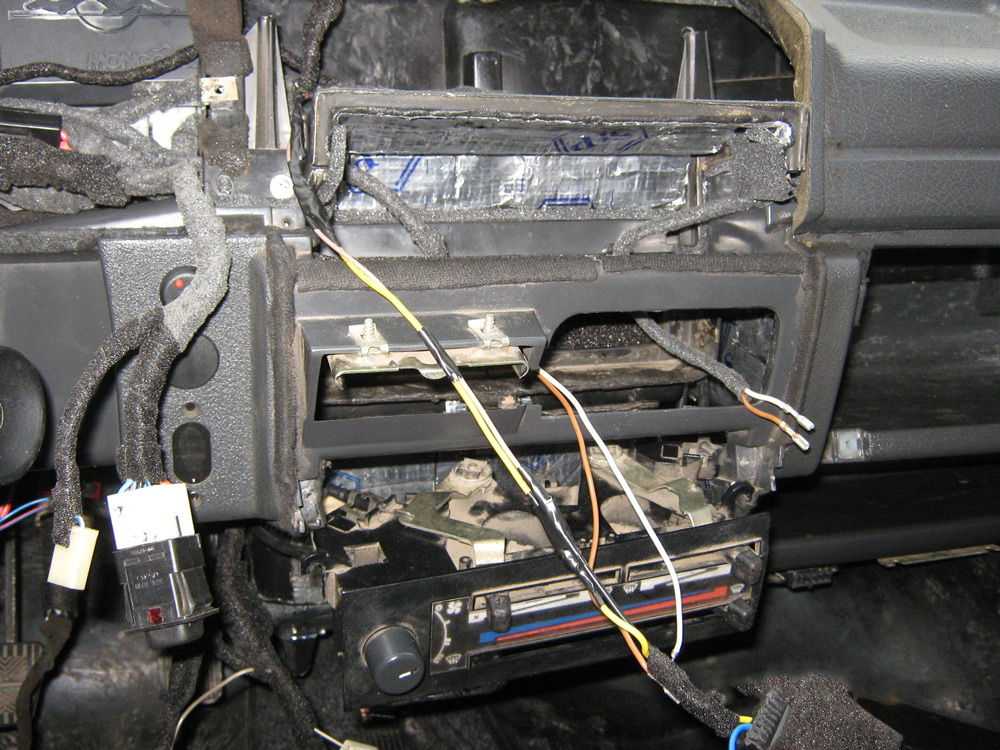

Подключение кнопки печки ВАЗ 2107 показано на фото.
Если отсутствует напряжение на обоих выводах нужна замена кнопки печки ВАЗ 2107. Для этого подденьте ее отверткой и вытащите кнопку. Вытаскиваем из старой кнопки фишки и подключаем поочередно новую.
Воздуховоды и система распределения воздуха
Чтобы воздух из отопителя эффективно попадал на лобовое стекло, стекла передних дверей, в зону ног водителя и пассажиров, да еще и обогревал остальное пространство салона, требуется как можно ближе подвести воздух к этим «целям» и равномерно его распределить. Это делается за счет развитой системы воздуховодов, спрятанной под торпедой.
Воздуховоды представляют собой цельные или сборные пластиковые трубы, которые собраны в единую систему. Воздух, прошедший через горячий радиатор или в обход него, выходит в эту систему и его дальнейшее движение определяется распределительной заслонкой или несколькими заслонками.
Управление этими заслонками находится на торпеде в виде поворотного переключателя (или древних ползунков с рычагами). Заслонки могут иметь механический (при помощи гибких тяг), вакуумный (когда заслонки двигаются вакуумными приводами, работающими от разряжения во впускном коллекторе двигателя) или электрический привод (с помощью электродвигателей).
В зависимости от того, какой режим выберет водитель, заслонки принимают такое положение, что воздух из отопителя идет, например, только на лобовое стекло или на лобовое стекло и в ноги или в некой другой комбинации.
Воздуховоды оканчиваются дефлекторами. Это те самые решеточки на торпеде, откуда и дует воздух. Современные дефлекторы представляют собой достаточно сложные и интересные устройства. Как правило, каждая такая «решеточка» имеет целый набор функций: можно менять направление воздуха по горизонтали и вертикали, силу напора воздуха, а то и вовсе перекрыть воздуху путь, «отключив» дефлектор! Все это делается колесиками/рычажками снизу или по бокам дефлектора. Соответственно, направление воздуха меняется за счет поворотных лопаток и изменения положения самого дефлектора, а его «отключение» – закрытием индивидуальной маленькой заслоночки, которая наглухо перекрывает путь воздуху из отопителя к выходу соответствующего дефлектора.
Все это вместе, дает широчайшие возможности по созданию комфортного микроклимата в салоне.
Рециркуляция воздуха
Забор воздуха из салона называется рециркуляцией. Такая функция есть на всех современных автомобилях, но недоступна на многих старых российских моделях, а зря. Рециркуляция крайне необходима при проезде по запыленной или задымленной местности, а также помогает быстрее прогреть салон.
Смысл рециркуляции в том, что отопитель забирает воздух не с улицы, а из салона через специальный, дополнительный канал. Между каналами устанавливается дополнительная заслонка, в зависимости от положения которой один из каналов закрыт. Таким образом, когда перекрыт уличный канал, в отопитель идет уже прогретый салонный воздух, что и помогает создать комфортные условия для людей быстрее.
Режим рециркуляции включается на торпеде кнопкой или ползунком. В первом случае работает достаточно хитрая система, в состав которой входит электрический клапан и вакуумный привод, передвигающий заслонку. Во втором все проще – ползунок двигает рычаг и через гибкую тягу перемещает заслонку рециркуляции.
Если при быстрой езде уличный воздух может попадать в отопитель «по инерции», то при стоянии, например, в пробке, такого не будет. Не попадет сам по себе в «печку» и воздух из салона при включенной рециркуляции. Для принудительного забора воздуха и более эффективного обогрева салона в конструкции отопителя есть вентилятор.
Воздушная заслонка
Если бы в составе автомобильной «печки» был только горячий радиатор, толку от нее было бы немного. Да, горячий воздух поднимается вверх, но, в случае с автомобилем, этого явно недостаточно. Например, оттаивания лобового стекла пришлось бы ждать несколько часов. Для ускорения прогрева салона нужно, чтобы через радиатор отопителя проходил дополнительный воздух и желательно под напором.
Этот воздух берется из двух мест: с улицы или из салона. Про забор воздуха из салона читайте ниже в разделе Рециркуляция воздуха, а здесь рассмотрим, как в отопитель попадет уличный воздух.
Для того чтобы воздух с улицы попадал в отопитель, предусмотрен специальный воздухозаборник, который у большинства автомобилей находится в районе «дворников». Через этот канал воздух попадает в корпус отопителя и… Дальше существует два «крайних» варианта: воздух либо идет через горячий радиатор, либо в обход него. Возможно и смешивание этих вариантов в любых пропорциях. Что это значит?
Перед радиатором, в воздушном канале, установлена заслонка, положение которой определяет, сколько воздуха пойдет через радиатор, а сколько в обход него. Именно за счет положения этой заслонки и регулируется температура воздух из печки в современных отопителях. То есть, температура определяется не количеством горячей жидкости в радиаторе, а количеством воздуха, нагревающимся от прохода через радиатор.
Климат-контроль и другие возможности
В данной статье рассмотрена простейшая «базовая» автомобильная «печка». Этот принцип заложен в основу любого отопителя, однако он может добавляться и усложняться за счет внедрения дополнительных устройств, например, кондиционера.
В таком случае «печка» способна уже не только нагревать, но и эффективно охлаждать салон. А добавление электронной составляющей позволяет реализовать функцию климат-контроля. В общих словах, климат-контроль реализуется за счет датчиков, определяющих температуру в салоне и подающих соответствующие сигналы на электронный блок. В зависимости от этих сигналов, блок управляет теми же заслонками сам, при помощи электроприводов. И делает он это таким образом, чтобы постоянно поддерживать температуру, заданную водителем. То есть, человеку достаточно выбрать температуру и режим обдува, а остальное автомобиль будет делать сам.
Существуют и более сложные системы, например, разделяющие салон на несколько разных климатических зон (двух-, и даже трехзонные климат-контроли). Датчики способны учитывать не только температуру в салоне, но и даже влияние на эту температуру солнечного света…
