Регулировка фар ВАЗ 2114. Как настроить своими руками.

Большинство автомобилистов предпочитает не вмешиваться в оптику до тех пор, пока она не выйдет из строя. Из-за такого отношения случается множество ДТП в ночное время суток, а также во время погодных условий, которые влияют на обзор. Возле дороги часто можно заметить изогнутую арматуру, в которую сложно врезаться даже при желании. Практика демонстрирует, что неотрегулированные фары ухудшают обзор ночью или в непогоду. При постоянной тряске механизм сбивается и свет падает с неверным углом наклона, как результат – уменьшение расстояния видимости и серьезная угроза не только владельцу ВАЗ 2114, но и другим автомобилистам, пешеходам.

Чтобы обезопасить себя и окружающих, достаточно раз в два месяца производить настройку. Процесс несложный, поэтому водитель ВАЗ 2114 может заняться корректировкой в гараже или боксе. В прайс-листе автомобильных мастерских также есть такая услуга, как регулировка света. Перед тем как отрегулировать оптику, нужно понять, какими характеристиками должна обладать правильно настроенная оптика:

Основная задача – освещать дорогу перед машиной

Внимание: именно дорогу, а не окрестности. Водитель должен видеть перед собой четкую полосу света. Световой поток не должен бить по лобовому стеклу встречных авто

Световой поток не должен бить по лобовому стеклу встречных авто

Фары должны быть на такой высоте, чтобы дальность была максимальной

Световой поток не должен бить по лобовому стеклу встречных авто. Фары должны быть на такой высоте, чтобы дальность была максимальной.

Подготовка к регулировке фар

Подготовка подразумевает под собой очистку фар и поиск дефектов, которые тоже могут быть причиной ухудшенной работы оптики. Перед регулировкой фары нужно очистить при помощи моющего средства – стекло оптики отечественных авто достаточно толстое, поэтому при загрязнении поток свет может не пробиваться. Необходимо проверить отражатели и стекло на наличие дефектов.

После обработки моющим средством нужно промыть повторно стекло чистой губкой и дать поверхности высохнуть. Если найдены сколы или трещины, то стекло фары нужно поменять. То же самое касается и отражателя, есть дефект – замена.

Полезный совет: чтобы увеличить эффективность освещения, на ВАЗ 2114 можно установить противотуманные элементы, ксеноновые или галогенные фары. Сегодня на рынке есть весь список, рассчитанный на отечественные автомобили.

В ВАЗ 2114 регулировка света выполняется при помощи винтов. Одни винты отвечают за вертикальную плоскость, а вторые – за горизонтальную. За счет вращения оптический элемент меняет свое положение. В автосервисах для регулировки света мастера используют оптические приборы. В гаражных условиях владелец ВАЗ может выполнить корректировку при помощи экрана.

Пошаговая инструкция

Регулировка выполняется с включенным ближнем светом. ВАЗ 2114 следует поставить напротив ровной стены. Расстояние от фар до плоскости должно составлять ровно 5 метров. На водительское сиденье необходимо положить груз с весом около 80 килограмм. Также стоит позаботиться, чтобы бак был заправлен. Регулировка света проводится при стандартной загрузке машины;

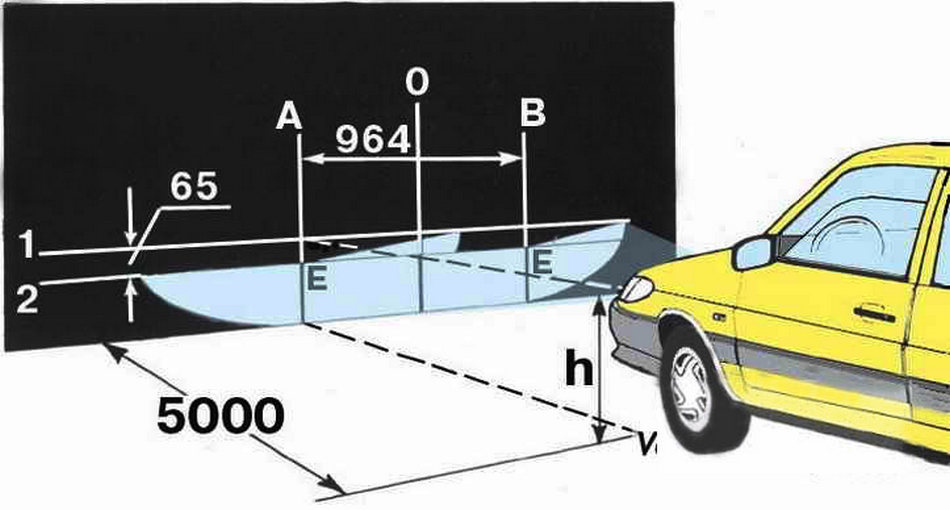

Когда ВАЗ 2114 загружен и подготовлен, нужно заняться начертанием «экрана». На стене мелом при помощи линейки нужно начертить вертикальную линию-ось, которая будет соответствовать центру автомобиля. После неё чертятся ещё две вертикальные линии, параллельные оси – они должны быть на уровне оптики. Далее следует нанести горизонтальную линию на уровне фар. Ниже на 6.5 см чертится линия для обозначения центов световых пятен;
Регулировка выполняется поочередно. Фару, которая не задействована в корректировке, лучше закрыть картоном;
Процесс может быть завершен, когда верхняя граница совпала с уровнеи центровой оси, как показано на схеме. Точки пересечения вертикальных прямых и центров пятен должны соответствовать точкам пересечения наклонного и горизонтального участка пятен; Объяснение настройки оптики при помощи экрана

Итог

Выполнив все действия, водитель ВАЗ 2114 получит идеальный свет, который будет освещать движение. Настроенной оптики порадуются и другие участники дорожного движения – световой поток не будет бить по глазам.

Демонстрация корректора фар:

Обратите внимание

Не работает регулировка фар ВАЗ-2114 не регулируется вообще

Многие автомобилисты сталкивались с тем, что на ВАЗ-2114 не регулируется фара, но не все понимают, с чем это может быть связано. В данной статье, рассмотрим, причины возникновения такого эффекта, а также возможные варианты решения проблемы.

На видео ремонт гидрокорректора фары

На видео показано, как в полевых условиях отремонтировать гидрокооректор фары. Если гидрокорректор неисправен, то свет лампы «падает» в самый низ — на землю. Ехать с такой фарой ночью- опасно!

Основные причины

Свет отрегулированных фар автомобиля

Прежде чем рассмотреть данный вопрос необходимо понимать, что причин может быть несколько. Итак, рассмотрим, возможные варианты неисправности:

Поломка гидрокорректора.
Выпала линза с фары.
Разбитая фара.

Демонтаж фары

Для того, чтобы точно и четко определить неисправность, необходимо демонтировать фару. Рассмотрим, последовательность действий:

Проводим демонтаж решетки радиатора.
Схема расположения болтов решётки радиатора

Долой решётку
Демонтируем аккумуляторную батарею.
Отсоединяем разъемы проводов питания фары.
Демонтируем противотуманные фары.
Постараемся снять ресничку фары. Для этого необходимо добраться до крепления винтов под поворотниками и рамкой.
Откручиваем крепления фары и проводим ее демонтаж.
В кружке болт крепления фары
Готово — мы без фары!
Фару демонтировали

Сборка проводится в обратном порядке.

Замена гидрокорректора

Нечасто, но во многих случаях, причиной неисправности невозможности отрегулировать фару становится гидрокорректор. Итак, рассмотрим процесс демонтажа данного элемента:

На фаре находим гидрокорректор, и выкручиваем его с посадочного места крепления.
Демонтаж гидрокорректора

Смотрим на стрелки направления
Снимаем рукоятку управления корректором.
Демонтируем регулятор гидрокорректора салона
Демонтируем рукоятку управления регулятора освещения приборной панели.
Снимаем рукоятку управления светом
Демонтируем пластиковую накладку.
Снимаем пластиковую накладку с ручки управления гидрокорректора фар
Демонтируем световод с панели приборов.
Снимаем световод
Откручиваем гайку крепления.
Демонтируем крепежную гайку управления гидрокорректором
Демонтируем гидрокорректор.
Регулятор гидрокорректора фары

Снимаем гидрокорректор
С переднего щита выводим резиновый уплотнитель.
Демонтируем уплотнитель на щите
Выводим рабочий цилиндр гидрокорректора через салон, и демонтируем его окончательно.
Вынимаем гидрокорректор в сборе
Сборка проводится в обратном порядке.

Регулировка света фар на ВАЗ-2114

После того как всё отремонтировано и работает, необходимо провести регулировку фар по схеме рекомендованной заводом изготовителем. Итак, рассмотрим, последовательность действий:

Устанавливаем автомобиль в 5м от гладкой стены.
Размечаем стену, согласно технической схемы указанной ниже.

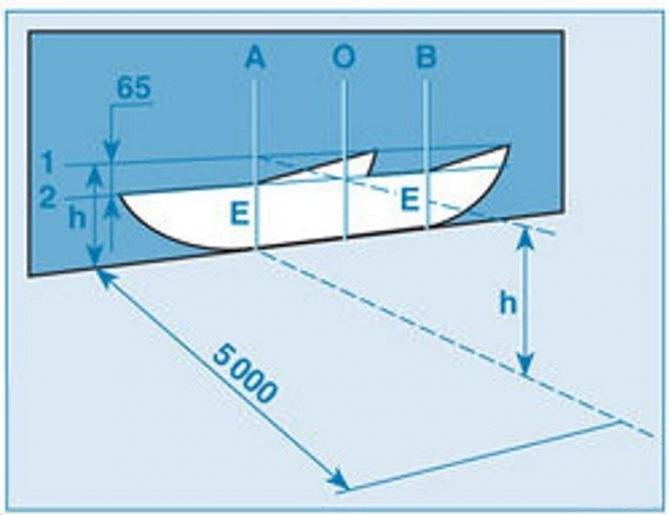

Схема для регулировки фар
При помощи ручки гидрокорректора выставляем свет.
Регулируются световые пучки на каждую фару отдельно.
Для точной регулировки проводить ее необходимо на каждую фару отдельно
Если гидрокорректора не достаточно, то отрегулировать нужное положение фар можно при помощи механических рычагов, которые расположены непосредственно на детали.

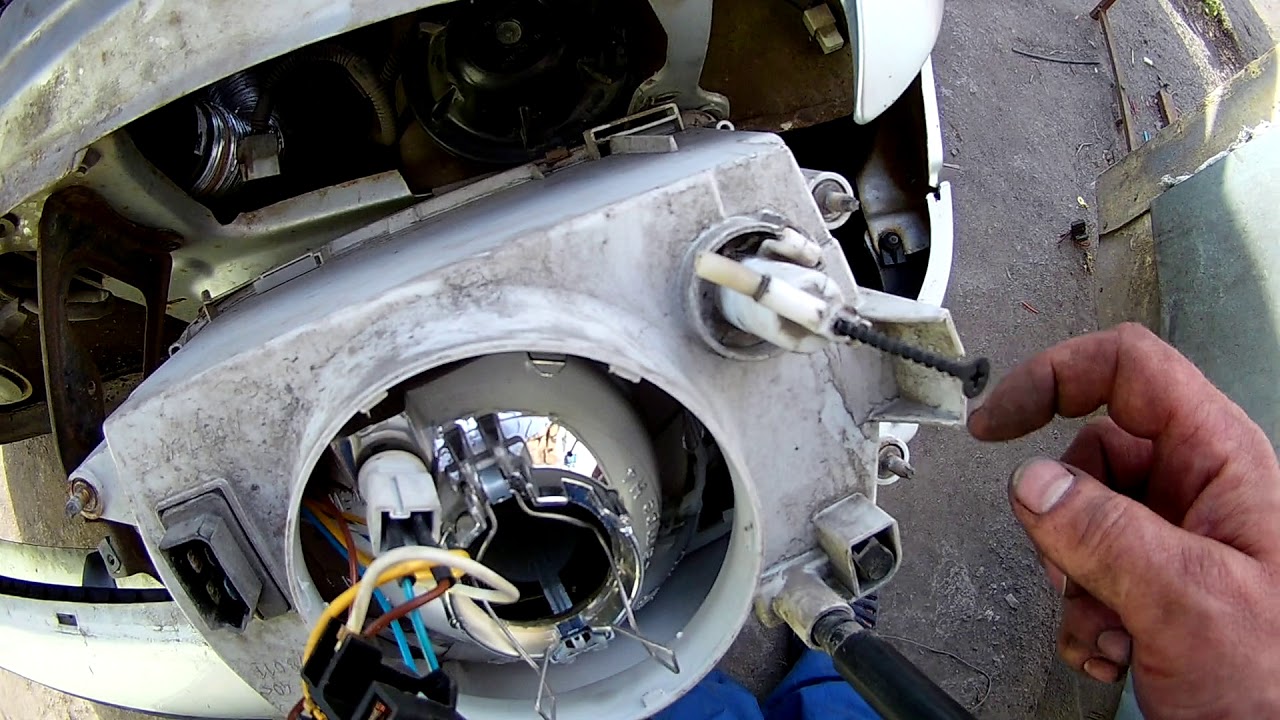

Механические рычаги регулировки фары

Найти причину того, что свет не регулируется на ВАЗ-2114 достаточно легко, а вот устранить неисправность под силу далеко не каждому автомобилисту. Так, если автомобилист не уверен в своих силах необходимо обратиться в автосервис для устранения неполадок.

В чем важность регулировки фар?

Главной причиной, определяющей необходимость проведения процедуры регулировки фар, является их немаловажная роль в процессе обеспечения безопасности дорожного движения, особенно, в условиях недостаточной видимости.

Эксплуатация транспортного средства в темное время суток или в сложных метеорологических условиях (снегопад, сильный дождь, туман и т.д.) чрезвычайно затруднена и без помощи внешних световых приборов не в состоянии обойтись ни один водитель, каким бы солидным опытом практического вождения он не обладал.

Однако положительный эффект, ожидаемый от функционирования фар дальнего или ближнего света, может быть сведен не только к нулю, но и привести к следующим нежелательным последствиям, существенно ограничивающим возможность водителя в организации безопасного движения:

Неполное освещение дорожного полотна.
Получение «световой завесы» перед движущимся автомобилем.
Создание аварийной ситуации вследствие ослепления водителя встречного транспортного средства.

А причина у всех вышеперечисленных проблем лишь одна – неправильное направление светового пучка, сформированного не отрегулированными оптическими приборами (фарами). Поэтому единственным решением проблемы «кривого» света является регулировка фар, процедуру выполнения которой мы рассмотрим на примере одного из наиболее популярных отечественных автомобилей – «ВАЗ 2114».

Процесс регулировки фар автомобиля «ВАЗ» модели 2114 состоит из нескольких, обязательных к исполнению, этапов:

Подготовительные мероприятияКомплекс мероприятий, обеспечивающих подготовку регулировочного процесса, включает:

Проверку элементов, влияющих на угол формирования светового луча;

– состояние элементов подвески (пружин, амортизаторов и т.д.); – величину давления в шинах;

– идентичность типоразмеров шин; – заправку транспортного средства (не менее ½ емкости топливного бака).

Загрузку автомобиля грузовым балластом, вес которого соответствует массе нагрузки автомобиля в основной период эксплуатации.
Материальное обеспечение процесса, включающее:

– установку транспортного средства на ровной площадке, обладающей твердым покрытием; – выставление контрольного экрана на расстоянии 5000 миллиметров от автомобиля, в качестве которого допускается использование ровной стены, ворот гаража, листа фанеры (размером не менее 2х1 метр) и т.д.

Установку «корректора фар» (при наличии данной опции в автомобиле) в положение, соответствующее нагрузке равной весу одного человека.
Определение типа установленных на автомобиле электрических ламп (раздельное или совмещенное генерирование луча дальнего и ближнего света).
Выполнение тщательной очистки внешних световых приборов от пыли, грязи и прочих загрязнений.
Проверку технического состояния линз и отражателей фар (наличие на них трещин и сколов способно оказывать кардинальное влияние на формирование светового луча).

Конструктивные элементы, участвующие в процессе регулировки фарРегулировка фар «ВАЗ 2114» осуществляется посредством нескольких регулировочных винтов, расположение которых на фаре, указано на рисунке № 1.

Рисунок №1Схема размещения регулировочных винтов фары «ВАЗ 2114»:

– позиция 1 – винт, регулирующий расположение светового пучка в вертикальной плоскости; – позиция 2 – винт, регулирующий расположение светового пучка в горизонтальной плоскости;

– позиция 3 – винты крепления защитного кожуха, снятие которого необходимо при замене ламп; – позиция 4 – защитный кожух.

Как отрегулировать фары на ВАЗ 2113-ВАЗ 2115?

Примечание! По сути фары совсем не сложно регулируются на этих автомобилях, вот если брать классику, то для того чтоб там фары отрегулировать, необходимо будет взять отвёртку и крутить с помощью неё регулировочные винты, а на автомобилях семейства Самара 2 всё просто, довольно лишь на руки перчатки одеть чтоб не испачкаться и мелом ещё запастись, это необходимо чтоб схему нарисовать на стенке на которой вы и будете регулировать фары, если вы что то не сообразили, если у вас появился вопрос: «Что за стенка нужна и для чего схему на ней отрисовывать?» то в таком случае просто читайте аннотацию далее и вы всё поймёте!

1) До того как приступать к регулировки, задумайтесь как вы её будете делать (Верно либо на глаз), если на глаз то никакую схему отрисовывать не надо, просто винты покрутите и всё (Об этих винтах чуток позднее), если же вы желаете верно пучок света фар навести, то в таком случае сначала разыщите ровненькую поверхность на которую можно поставить автомобиль (Асфальт идеальнее всего) и напротив этой поверхности должна быть так же строго вертикальная стенка, как вы видите на фото чуть ниже, автомобиль от этой стенки для вас необходимо будет поставить на расстоянии в 5 метров (Не считая стенки, можно использовать листы фанеры либо ещё что ни будь, что для вас придёт в голову), после чего мелом начертите на фанере либо же на стенке три вертикальных полосы, одна из этих линий как вы уже видите по фото должна находиться в самом центре (В центральной части передка автомобиля) и идти до самого конца в низ (Линия «О» это), 2-ые же полосы это боковые (Они должны быть начерчены, строго от центра фар) на фото они ещё знаками «А» и «В» указаны, тоже самое и горизонтальной линией 1 которая тоже должна быть начерчена начиная от центра фар и последняя линия это горизонтальная цифрой 2 которая указана, она чуть ниже первой полосы (На 650 мм.) должна быть начерчена.

Регулировка противотуманных фар на ваз 2114

Для того, чтобы отрегулировать противотуманные фонари, необходимо также составить схему.

Подготовительные процедуры такие же как и перед регулировкой основных фар. Фары должны быть чистыми.

Предварительно нужно составить схему, для которой потребуется:

Установка машины на дистанции 5-10 метров от вертикальной стены;
Провести замеры центров обоих фар и соединить их линией на схеме;
Перенести на стену отметки центров фар и машины;
Ниже на 10-12 см провести вторую линию, по которой нужно будет выстроить фары.

Установка фар в правильном положении происходит при прокручивании винта, до того момента, как луч будет совпадать с уровнем, отмеченным в плане. В случае, если луч, после длительных попыток не устанавливается в уровень с отмеченной линией, могут потребоваться дополнительные действия.

Что может произойти?

Во-первых, если болты ни разу не крутились, и они могли длительно пребывать во влаге, то они могут перестать откручиваться. В данном случае следует воспользоваться аэрозолем WD-40, либо спилить болты и расточить прорези для новых фар.
Во-вторых, если рефлектор остается в том же положении, в котором он был ранее, то следует проверить целостность механизма. В данном случае придется любыми способами снять фару и заменить на новую и ее уже выстраивать.

Устройство фар

Первое, о чем нужно будет упомянуть, говоря о неполадках со светом — это об устройстве самого переднего блока фар. Как правило, этот элемент включает в себя следующие составные компоненты:

лампы переднего света;
лампы заднего света;
поворотники;
габаритные огни.

Кроме этого, некоторые комплектации могут иметь и дополнительно установленные противотуманные фары. Причин, по которым из всего этого списка из строя может выйти только ближний свет, также несколько, а именно:

перегорание лампочек;
окисление контактов на цоколях лампочек либо в гнездах патронов;
разрыв электрической цепи;
перегорание предохранителей;
поломка кнопки выключения/включения.

Диагностика и ремонт фар ваз 2114Как можно видеть, возможных причин неисправности не так много, и найти их при правильном проведении диагностики будет несложно.

Замена гидрокорректора фар

Если вы решили поставить гидрокорректор, устанавливаемый штатно на автомобилях «Лада» предыдущих годов выпуска, работы можно выполнить самостоятельно. На более современных машинах («Приора», «Калина», «Гранта» и т. д.) могут быть установлены электрические системы.

Разбор и снятие старого

Алгоритм действий по демонтажу гидрокорректора:

открутите винты на хомутиках, закрепляющих трубки на деталях корректора;
отсоедините от блок-фар исполнительные механизмы, крепящиеся на защелкивающихся фиксаторах;
из салона снимите вращающуюся ручку гидрорегулятора с ее места (она находится прямо на главном цилиндре);
открутите пластиковую гайку, посредством которой главный цилиндр приворачивается к «торпеде»;
вытащите его наружу (предварительно протолкнув резиновый уплотнитель в салон) в комплекте — с пластиковыми трубками, исполнительными механизмами.

Установка и подключение нового

Монтаж гидрокорректора вместо неисправного производится в обратной последовательности демонтажу – ничего сложного здесь не наблюдается.

Если вы решили установить электрическое устройство (оно идеально подходит вместо гидравлического), алгоритм действий будет несколько иной:

снимите с аккумулятора клемму «минус»;
демонтируйте старый гидрокорректор вместе с трубками, главным и рабочим цилиндрами;
вместо него поставьте электрическое устройство;
рычаг старого механизма в салоне демонтируйте;
«плюс» электрокорректора соедините с 20-м контактом колодки, «минус» можно «найти» под любой шпилькой кузова, контактирующей с металлом;
вместо пластиковых трубок проложите провода из комплекта и для надежности закрепите их с помощью диэлектрических хомутов к общему жгуту электропроводки;
закрепите на кожухах фар исполнительные механизмы;
верните на место снятую отрицательную клемму АКБ и проверьте работоспособность системы.

В ходе установки электрокорректора есть смысл попутно проверить эффективность работы оптики. Если вы заметили внутри блок-фары конденсат, ее лучше заменить, т. к. в дальнейшем уровень освещенности дороги будет только ухудшаться.

черный налет внутри говорит о том, что лампочке осталось недолго «жить», поэтому ее нужно заменить и лучше это сделать заранее, а не в пути;
если вы заметили отслоение светоотражающего слоя, фару также придется покупать новую (менять лучше в комплекте оба блока сразу);
осмотрите линзу блока — если царапины и сколы серьезные, рекомендуется заменить старое стекло, используя специальный герметик при установке нового;
защитные колпаки перед установкой очистите от грязи.

Наилучший и самый дорогой вариант – установка системы автоматической коррекции. В этом случае водителю ничего делать не надо: устройство само отрегулирует пучок света. В конструкцию входят датчики, устанавливаемые впереди и сзади. Их задача – определение дорожного просвета на обеих осях автомобиля. Это позволяет «вычислить» наклон кузова и послать нужную информацию в электронный блок управления. Он дает команду исполнительным механизмам, и, учитывая скорость передвижения, последние через мотор-редуктор изменяют угол наклона головной оптики. Система довольно сложная, требует профессионального подхода при установке.

Регулировка света

После установки нового корректора (неважно, гидравлического или электрического), имеет смысл настроить световой пучок. Для этого нужна ровная стена, которую необходимо разметить в соответствии с рекомендациями производителя (см. в инструкции по эксплуатации авто)

Разметку можно произвести и самостоятельно, в соответствии с приведенным ниже рисунком

в инструкции по эксплуатации авто). Разметку можно произвести и самостоятельно, в соответствии с приведенным ниже рисунком.

остановите автомобиль в пяти метрах от размеченной стены;
ручкой гидрокорректора выставьте правильный световой пучок;
каждая фара настраивается по отдельности;
если «усилий» гидрокорректора не хватает, воспользуйтесь механическими рычагами, расположенными на блок-фаре.

Гидрокорректор фар ВАЗ 2110 — устройство, принцип действия и замена

Метки:ВАЗ 2110/2111/2112Корректор фар

Все переднеприводные автомобили ВАЗ, в том числе и 2110, оснащены устройством, позволяющим регулировать наклон отражателей фар в зависимости от положения кузова относительно горизонтали. Причем сделать это можно, не выходя из авто, с водительского места. Стоит повернуть соответствующую ручку на панели приборов и гидрокорректор фар опустит/поднимет световой пучок так, чтобы он оптимально освещал приближающийся участок дороги. К сожалению, такое гидравлическое устройство довольно часто выходит из строя. Это делает отражатели фар неуправляемыми со всеми вытекающими неудобствами. Приходится делать ремонт гидрокорректора фар, что в подавляющем большинстве случаев заключается в замене корректирующего устройства в сборе. Далее узнаете принцип работы гидравлического корректора и способ его замены.

Гидрокорректор фар ВАЗ 2110

Устройство корректора положения отражателей ВАЗ 2110

главным цилиндром, установленным под приборной панелью, давление в котором регулируется ручкой, вынесенной на панельную поверхность в салон;
рабочими цилиндрами, интегрированными в корпус блок-фар;
трубками, которые соединяют главное устройство с двумя рабочими.

Здесь еще стоит упомянуть рычаг, передающий усилие со штока рабочего цилиндра на отражатель. Однако эта деталь не входит в гидравлическую систему и замене при ремонте не подлежит.

Рычаг корректора внутри фары

Принцип действия гидрокорректора ВАЗ 2110

Работает корректор по достаточно простому принципу.

Водитель, переключая ручку, находящуюся на панели приборов, изменяет давление жидкости в главном цилиндре, что тут же передается по соединяющим трубкам на рабочие механизмы.

В цилиндрах, стоящих в блок-фарах, это приводит к изменению длины штоков, жестко соединенных с поршнями. Шток толкает рычаг, тот предает усилие на отражатель, который в результате занимает соответствующее положение.

Все это происходит в случае, когда система замкнута и герметична. В случае разгерметизации гидрокорректор фар перестает функционировать.

Ручная корректировка света фар

Причины выхода из строя гидравлического корректора ВАЗ 2110

Негативное влияние на целостность и работоспособность элементов системы гидрокорректора оказывают частые и значительные перепады внешних температур.

Результатом резких температурных скачков может стать растрескивание резиновых уплотнительных элементов, установленных как на главном, так и на рабочих цилиндрах. Это, в свою очередь, приводит к подтеканию жидкости.

В итоге давление падает, и система становится неработоспособной.

Какие светодиоды лучше для авто?Поврежденный гидрокорректор фар ВАЗ 2110 (протекание жидкости)

Реже причинами выхода из рабочего состояния могут быть:

заклинивание поршня в рабочем цилиндре (в этом случае не поворачивается один из отражателей);
механическое повреждение соединяющих трубок.

По какой бы причине ни произошла поломка гидрокорректора, возможен только один эффективный вариант ремонта — замена устройства новым. Ремонт, к сожалению, здесь не предусмотрен.

Замена корректора фар на ВАЗ 2110

Поменять гидрокорректор фар под силу каждому автолюбителю. Времени на рабочий процесс уходит не более получаса. Из инструмента для замены гидравлического корректора пригодится лишь вороток с головкой 21-го размера и прямая отвертка. Остальное делается руками:

Снимаем ручку регулировки, находящуюся на панели приборов. Для этого за нее необходимо потянуть со средним усилием, слегка пошатывая.
Имеющимся ключом отворачиваем гайку под ручкой (она притягивает к панели главный цилиндр).
Нажимаем на прямоугольную кнопку на панели. Она находится несколько ниже регулировки гидрокорректора. В результате открывается дверца. Через образовавшийся проем снизу легко достаем свободный главный цилиндр.
Открываем капот. Находим блок-фары с интегрированными рабочими цилиндрами. Чтобы их снять, открепляем фиксаторы. После этого каждый цилиндр проворачивается против часовой стрелки и вынимается.
Приготовленной отверткой отворачиваем болты, которые крепят хомуты трубок.
Освобожденные элементы гидрокорректора просовываем в салон в месте, где выходят соединительные трубки. Имеющийся здесь уплотнитель податлив, поэтому сильно не помешает.
Установка нового корректора фар производится в обратном порядке.

Заметили, насколько все просто? Так что, если в вашем ВАЗ 2110 не хочет работать гидрокорректор, найдите полчаса и сделайте его замену. Согласитесь, возможность в любой момент подстроить направление светового пучка, не выходя из авто — это, вроде бы, и мелочь, однако приятная.
