Карданные передачи в автомобиле. виды, конструкции и устройство карданных передач

ДОСТОИНСТВА

К достоинствам карданной передачи относятся:

1. Работа со значительными крутящими моментами.
2. Возможность соединения узлов трансмиссии, установленных на больших расстояниях между собой.
3. Реализация полного привода на авто.
4. Простота конструкции.
5. Устойчивость к нагрузкам.

Но вместе с тем, кардан повышает металлоемкость трансмиссии и требует значительного пространства для установки, что сказывается на полезном объеме салона.

Карданы с шарнирами неравных угловых скоростей не требуют технического обслуживания и при этом обладают значительным ресурсом Несмотря на использование в конструкции подшипников, в процессе эксплуатации проводить их смазку не нужно, поскольку сам шарнир – необслуживаемый, а заложенного производителем смазочного материала хватает на весь срок службы.

Кардан является неремонтируемым узлом. При изгибе кардан требует полной замены. Обусловлено это тем, что при изготовлении узел балансируется. Изгибы же приводят к разбалансировке, что повышает вибрации и нагрузки в КПП и главной передаче и ускоряет износ шарниров.

Шарниры также не ремонтируются, поэтому при появлении повышенной вибрации со стороны кардана, сторонних звуков (хрустов, щелчков) выполняется замена составных элементов шарнира. Обычно замене подлежат крестовина и ее подшипники, но при сильной выработке проушин меняется узел в сборе.

Требования, предъявляемые к устройству карданных передач

• возможность передачи  крутящего момента под большим углом (до 45°);

• передача крутящего момента не должна сопровождаться большими дополнительными динамическими нагрузками в трансмиссии;

• при любых условиях эксплуатации должен обеспечиваться высокий КПД передачи.

Карданные шарниры можно разделить:

• по кинематике на синхронные (равные угловые скорости) и асинхронные (неравные угловые скорости);• по конструкции на полные, полу карданные — жесткие (угол до 2°) и упругие (угол до 12°).

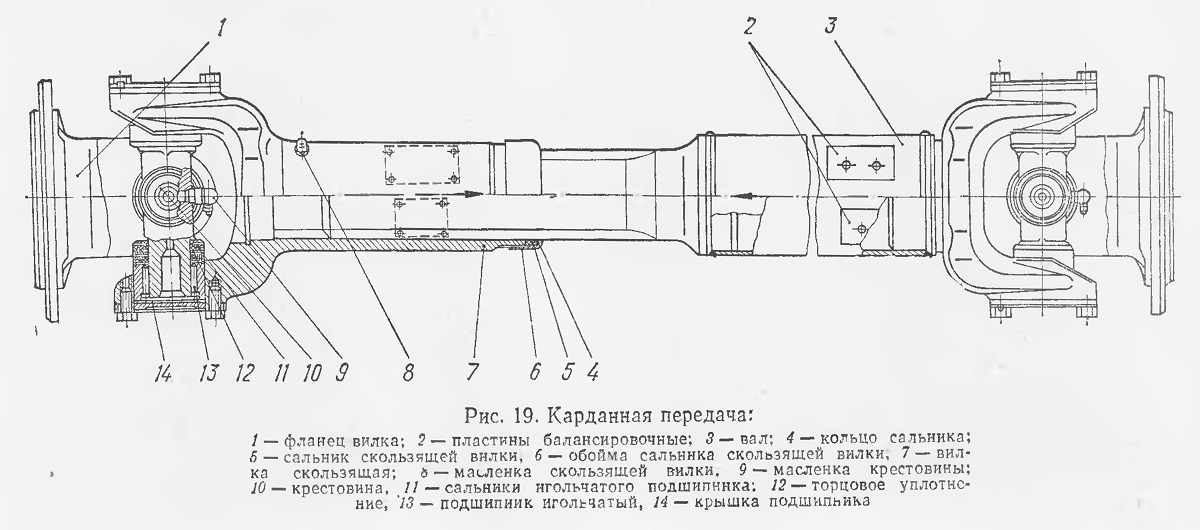

Конструкция карданной передачи ЗИЛ включает в себя:

• промежуточный полый карданный вал, на одном конце которого приварена вилка, на другом — шлицевая втулка;

• скользящую шлицевую вилку;

• карданный вал, на концах которого приварены вилки карданных шарниров;

• три карданных шарнира неравных угловых скоростей, состоящих из двух вилок и крестовины с четырьмя шипами под игольчатые подшипники крепления с вилками;

• промежуточную опору, состоящую из кронштейна опоры, полушки опоры, скобы крепления подушки, шарикоподшипника с гайкой крепления.

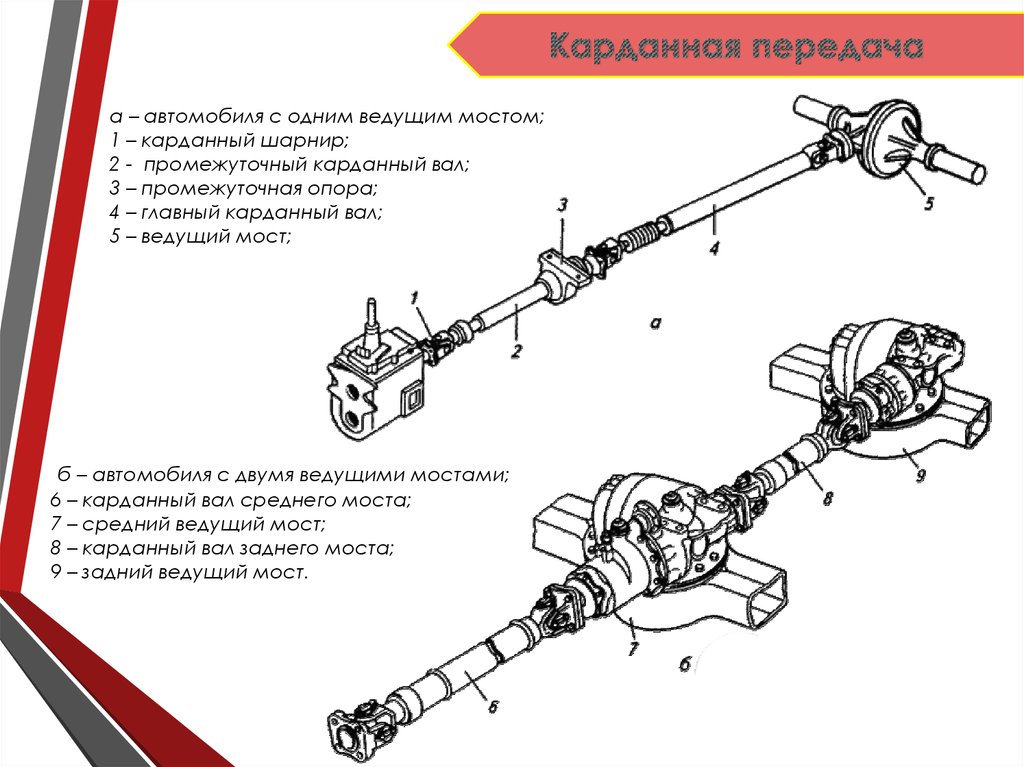

Расположение карданных передач на автомобилях:

а — легковом; б — грузовом; — фуэовых повышенной проходимости;1 — коробка передач; 2, 4 и 9 и 11— карданные 3 и 10 — задние ведущие мосты; 5 — промежуточная опора; 6 — раздаточная коробка; 8 — передний ведущий мост.

Трансмиссия автомобиля с полным приводом состоит их нескольких карданных передач с карданными шарнирами неравных угловых скоростей, также существуют карданные передачи с карданными шарнирами равных угловых скоростей, которые установлены в приводе управляемых ведущих колес.

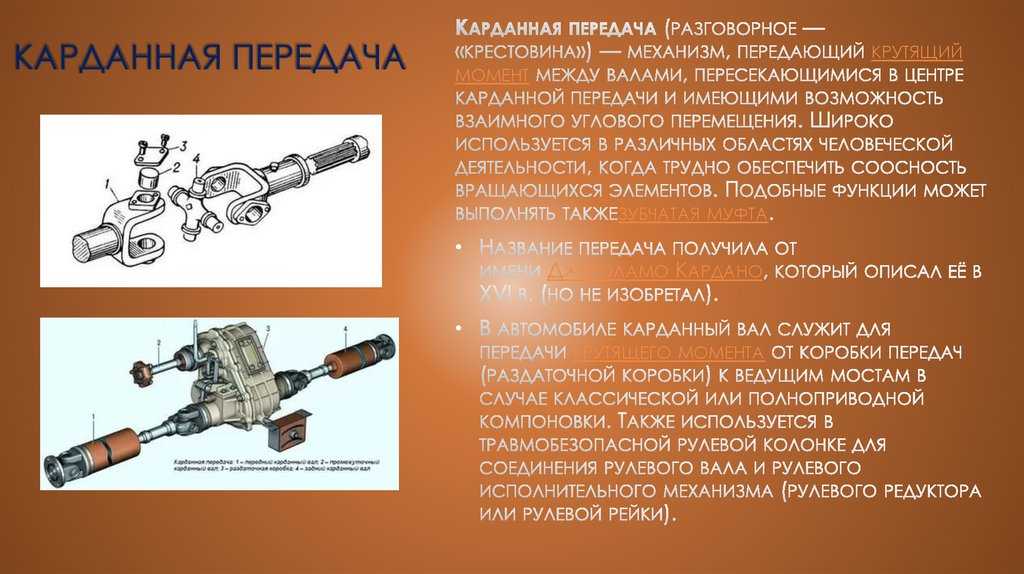

Общее устройство карданной передачи:

Давайте с вами рассмотрим устройство основных частей карданной передачи.

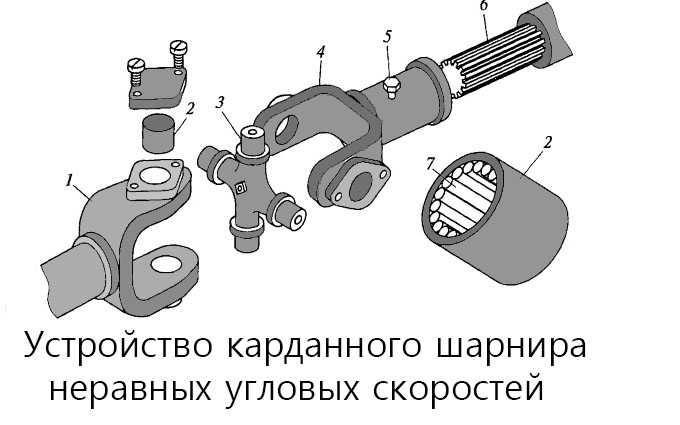

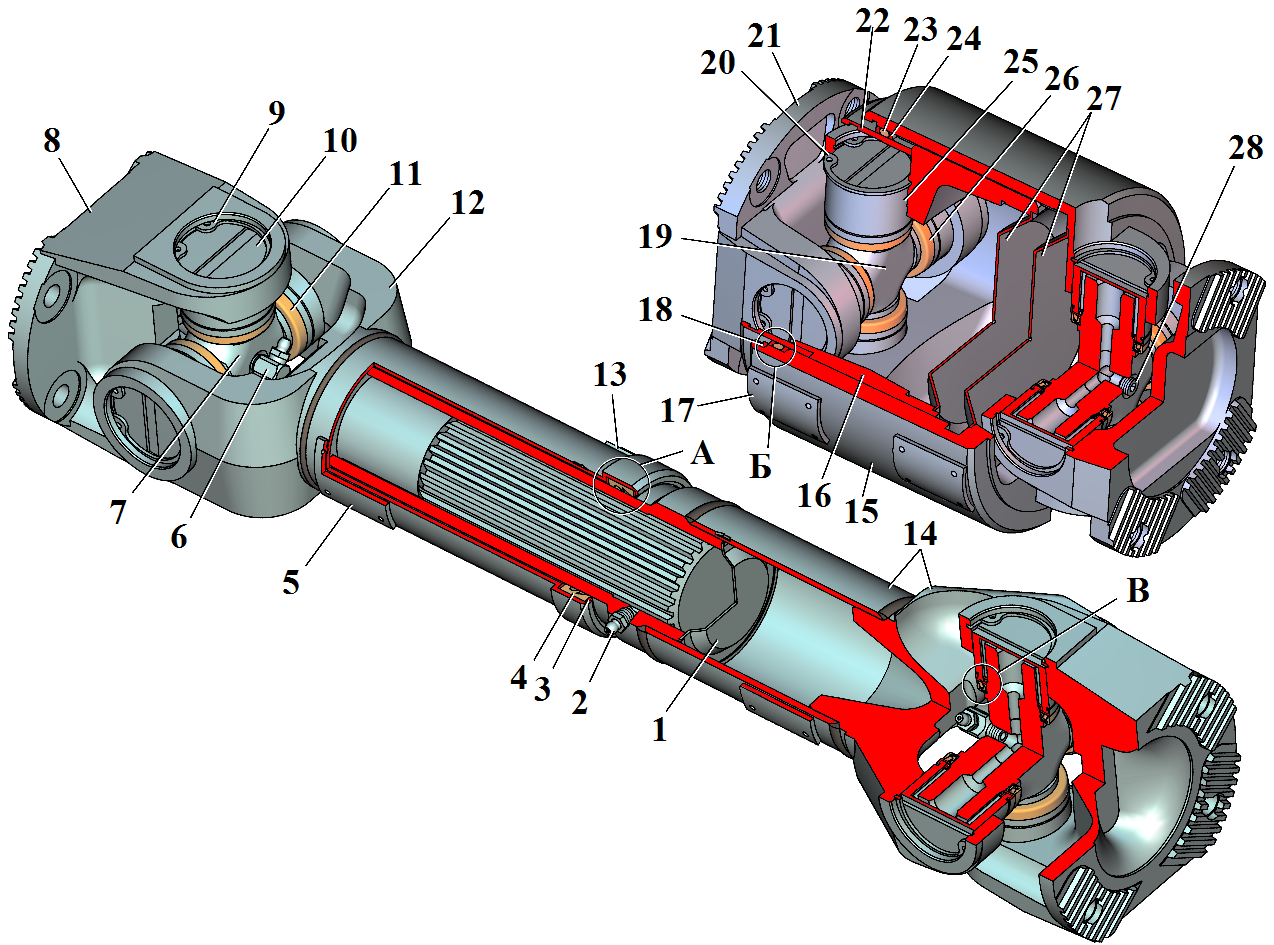

Карданный шарнир неравных угловых скоростей состоит из двух вилок 1, соединенных крестовиной 3. Одна вилка имеет фланец, а другая приварена к трубе карданного вала или выполнена с шлицевым наконечником 6 для соединения с карданным валом. Шипы крестовины устанавливаются в проушины обеих вилок на игольчатых подшипниках 7. Подшипники размещаются в корпусе 2 и удерживаются в проушине вилки с помощью крышки, которая крепится к вилке двумя болтами, со стопорами. В отдельных случаях подшипники закрепляются в вилках. Чтобы в подшипник не попадала грязь и пыль, в нем имеется сальник. С помощью масленки полость крестовины наполняется смазкой, которая в итоге смазывает подшипники. Шлицевое соединение 6 смазывается с помощью масленки 5.

Максимальный угол между осями валов не должен превышать 20°. Это связано с тем, что работа при больших углах значительно снижает КПД использования карданных передач.

Карданные валы выполняются трубчатыми, из стальных цельнотянутых или сварных труб. К трубам привариваются вилки карданных шарниров, шлицевые втулки или наконечники. После сборки карданного вала с карданными шарнирами проводят динамическую балансировку для уменьшения поперечных нагрузок, которые действую на карданный вал. Чтобы устранить дисбаланс к карданному валу приваривают балансировочные пластины.

Карданный шарнир равных угловых скоростей состоит из двух вилок, пяти шариков, штифта, стопорной шпильки. Ведущая вилка изготавливается цельно с полуосью 6, а ведомая вилка цельно с приводным валом 23 колеса. В каждой вилке 3 и 4 имеются четыре канавки, в которых устанавливаются четыре ведущих шарика 7, через которые передается вращение от одной вилки к другой. При любом угле между валами боковые шарики в канавках вилок находятся в плоскости, делящей этот угол пополам, благодаря чему вращение от ведущего вала к ведомому передается равномерно. Центральный (пятый) шарик 2 помещается между торцами вилок и обеспечивает их центрирование. Для возможности установки ведущих шариков в канавки вилок центральный шарик имеет лыску с отверстием, которым он при сборке карданного шарнира устанавливается против вставляемого бокового шарика. После сборки карданного шарнира центральный шарик фиксируется в определенном положении штифтом 6, закрепляемым стопорной шпилькой 5 в отверстии ведомой вилки.

Устройство карданных шарниров равных угловых скоростей: а — шариковый; б — кулачковый; 1 — ведущие (боковые) шарики; 2 — центральный шарик; 3, 4, 7, 11 — вилки; 5 — шпилька; 6 — штифт; 8, 10 — кулачки; 9 — диск.

Карданные валы и вилки изготавливаются из углеродистой, а крестовины — из хромистой и хромоникелевой сталей. Для смазывания карданных передач применяется трансмиссионное масло — нигрол.

Дрожит вал

Если вы уверены, что карданный вал разбалансирован, сначала убедитесь, что проблема не в отказавшем карданном шарнире, сильно изношенной скользящей вилке или носке вала трансмиссии, дисбалансе колес или чрезмерном биении самого вала (обычно оно не должно превышать 0,1 см при измерении индикатором с круговой шкалой).

Затем тщательно осмотрите вал. Убедитесь, что он чистый – на высокой передаче он вращается на одной скорости с двигателем, поэтому комка антикоррозийной обработки будет достаточно, чтобы машина начала вибрировать. Затем поищите подтверждение слетевшего противовеса. Также проверьте, не погнулся ли вал.

_{Хомуты – подходящее приспособление для устранения потерянного балансира. Разведите головки, чтобы отрегулировать вес.}

Если вы все еще не нашли, в чем проблема, отсоедините вал от задней части, поверните его на 180°, прикрутите его обратно и проведите дорожную проверку. Если вибрация все равно есть, вы можете прибегнуть к старому трюку с хомутами:

1. Поднимите и закрепите автомобиль так надежно, как только сможете, чтобы задние колеса оказались над землей.
2. Заведите автомобиль, включите передачу и попросите помощника нажать на газ и увеличить число оборотов до скорости 65-80 км/ч.
3. Примотайте кусок мела или цветной мелок к ручке метлы, возьмитесь за нее крепко двумя руками и просуньте под автомобиль. Медленно передвигайте ее так, чтобы она не касалась вала, точно перед задним шарниром, потом точно позади переднего. На более тяжелой стороне появится круг большего размера, чем на более легкой стороне, таким образом, отметка должна появиться там, где перегрузка.
4. Заглушите двигатель и установите червячные хомуты с винтовыми зажимами вокруг вала, их головки на 180° от отметки, которую вы только что сделали.
5. Увеличьте скорость до 100-112 км/ч и посмотрите, не исчезла ли вибрация. Если исчезла, проедьтесь по дороге, чтобы проверить еще раз. Если нет, поверните головки хомутов приблизительно на 45° друг от друга и попытайтесь снова. Уже лучше? Тогда продолжайте поворачивать головки винтов в стороны друг от друга, пока все не получится.

Как вы, возможно, знаете, основная функция карданного шарнира – дать возможность двум валам работать под углом друг к другу. Но вы можете не осознавать, что пока ведущая вилка поворачивается с постоянной скоростью, ведомая вилка ускоряется и замедляется, дважды за каждый оборот. Под углом 4° разница в скорости составляет ничтожные 0,5%. Однако под углом 10° разница уже 3%, а при 30° при скорости вилки 1000 оборотов в минуту парная ей движется от 866 до 1155 оборотов в минуту каждую четверть оборота. Вы можете представить, какое возрастание вибрации может вызвать такая установка.

К счастью, это положение устраняется использованием двух шарниров с ведущими вилками, которые вращаются под углом 90° друг к другу. Пока угол каждого шарнира приблизительно одинаков, ускорение и снижение скорости одного поглощается ускорением и замедлением другого, таким образом, совершается передача энергии.

Опубликовано:
14 августа 2014

Изобретение карданного вала и начало его применения на автомобилях

Свое название карданный вал получил в честь итальянского медика и математика Джироламо Кардано. Он описал принцип работы шарнирного механизма, соединяющего два вращающихся в одну сторону вала. Некоторые историки утверждают, что похожий механизм предлагал еще Леонардо да Винчи. Интересно, что на авторство изобретения на авторство изобретения вместе с Кардано претендовал также англичанин Роберт Хук, но патент он получил позже.

В современных карданных валах внедорожников подвижное соединение чаще всего заменяют ШРУСами на обеих концах вала. Валы такой конструкции применены в Chevrolet Niva

В 1898 году Луи Рено одним из первых использовал карданный вал в автомобиле. Простота и эффективность привода способствовали тому, что в начале ХХ века карданные валы стали практически безальтернативным средством привода. На сегодняшний день деталь остается крайне распространенной и используется во всех типах транспортных средств — от мотоциклов Harley Davidson до карьерных самосвалов БелАЗ.

Проверка состояния карданного вала

Проверку состояния кардана проводят, если появилась вибрация при движении на высокой скорости, гул, шум, стуки, которых раньше не было. Для проверки карданного вала необходим подъемник, эстакада или смотровая яма. Если проверка проводится на яме или эстакаде, необходимо поднять заднюю (если проверяете передний карданный вал, то переднюю) сторону автомобиля так, чтобы колеса свободно вращались. О том, как безопасно поднимать автомобиль, читайте в статье (Замена и восстановление амортизаторов).

Проверка проводится в несколько этапов:

1. Проверка затяжки соединительных элементов (крепление эластичной муфты, фланцевого соединения и подвесного подшипника). Все соединения должны состоять из болта, гроверной шайбы и гайки. Если где-то нет гроверной шайбы, то велика вероятность, что под действием вибрации гайка открутится и болт выпадет. Момент затяжки должен соответствовать указанному в инструкции по эксплуатации.
2. Проверка состояния эластичной муфты. Для этого необходимо медленно крутить карданный вал и внимательно осматривать состояние муфты. При обнаружении разрывов, трещин и других повреждений муфту необходимо заменить.
3. Проверка состояния шлицевого соединения. Чтобы проверить соединение, одной рукой держите вал, другой пытайтесь вращать эластичную муфту в разные стороны. При обнаружении даже незначительного люфта, кардан и соединение необходимо заменить.
4. Проверка шарниров. Вставьте между вилками шарнира мощную отвертку и покачайте. Если обнаружили люфт, замените крестовины.
5. Проверка состояния подвесного подшипника. Чтобы проверить подшипник, одной рукой обхватите вал до него, другой после и подергайте в разные стороны. Если обнаружили хотя бы небольшой люфт, замените крестовины.
6. Если все это не помогло, необходимо проверить балансировку с помощью специального стенда. Для проведения этой операции обратитесь в крупный автосервис, в котором есть соответствующее оборудование.

Распространенные неисправности кардана

Ремонт карданной передачи чащ всего требуется при нарушении сроков ТО или проведении некачественно обязательных работ. Поломки могут возникать и при сильных механических воздействиях на кардан, отмечающихся при небрежной эксплуатации авто. Устройство карданной передачи не отличается сложностью, и к основным проблемам, которые могут возникать относятся следующие:

• разбалтывание креплений;
• сильный износ шеек;
• физический износ крестовин или шарниров.

Стоит отметить, что эксплуатировать транспортное средство, кардан которого неисправен, не только недопустимо правилами, но и просто опасно. Далеко не все автолюбители знают, что кардан нуждается в балансировке. Его вращение происходит всегда с большой скоростью, а отсутствие балансировки незамедлительно приводит к возникновению выраженной вибрации, которая способствует ослаблению крепления и быстрому износу основных его узлов. Балансировка кардана в любом случае обязательна после работ по его ремонту, при котором он демонтировался. Лучше всего проводить эту процедуру на специальном стенде, в условиях специализированной мастерской.

Наиболее уязвимым местом карданной передачи можно считать шарниры, которые могут быстро изнашиваться вне зависимости от привода машины, особенно при эксплуатации в достаточно экстремальных условиях: пересеченная местность, тяжелое бездорожье, гонки

Плавное управление авто особенно важно для авто с передним приводом. Постоянного контроля требуют и пыльники, или защитные чехлы, надежно предохраняющие внутренние механизмы от грязи и воздействия агрессивных веществ окружающей среды. Если при осмотре на них обнаруживаются трещины или разрывы, они подлежат незамедлительной замене

В противном случае в скором времени не избежать дорогостоящего ремонта. Не станет новостью и тот факт, что разборка и сборка карданной передачи должна проводится опытным человеком

Если при осмотре на них обнаруживаются трещины или разрывы, они подлежат незамедлительной замене. В противном случае в скором времени не избежать дорогостоящего ремонта. Не станет новостью и тот факт, что разборка и сборка карданной передачи должна проводится опытным человеком.

В том случае, если при движении авто обнаруживаются посторонние шумы, опытный водитель может использовать их для диагностики кардана. Так, признаком скорого выхода из строя карданной передачи в связи с износом говорят щелчки, раздаваемые при начале движения авто, а также при поворотах ведущих колес, в особенности на предельные углы. При возникновении сильной вибрации на сбалансированном кардане следует проверить подшипник, расположенный на опоре самого карданного вала – это актуально для ТС с задним приводом. О принципе работы карданной передачи можно посмотреть на видео:

https://youtube.com/watch?v=apqd2-CE_VY

• Адаптивная регулируемая подвеска
• Как пользоваться перехватывающими парковками
• Устройство тормозного суппорта
• Как правильно прокачать сцепление

Преимущества и недостатки

Несмотря на объективную необходимость использования карданной передачи в автомобиле, этот механизм обладает сильными и слабыми сторонами.

Начнём с положительных качеств. Их перечень достаточно обширный, потому стоит остановиться на самых основных.

• надёжность и долговечность. Во многом эти качества приобретены за счёт способности кардана выдерживать серьёзные нагрузки. Это преимущество особенно актуально для тяжеловесных машин, а также автомобилей, которые часто вынуждены ездить по неровным дорогам и пересечённой местности;
• ремонтопригодность. Важным достоинством КВ является тот факт, что в процессе ремонта можно менять отдельные компоненты. Нет необходимости осуществлять замену всего узла, что значительно снижает расходы на ремонт автотранспортного средства;
• лучшая чувствительность руля. Активно проявляется на заднеприводных автомобилях, где используется карданный вал. Привод практически никак не зависит от кардана, а потому передняя ось сосредоточена на управлении, а задняя на толкании автомобиля;
• хороший разгон. Узел позволяет загружать задние колёса, но одновременно с этим разгружать передние. Это способствует снижению вероятности такого явления как пробуксовка на машине;
• контроль заноса задней оси. Если возникает занос задней оси, справиться с ним удаётся намного проще за счёт применения карданной передачи;
• длительный срок службы. Элемент действительно надёжный, а его конструкция обеспечивает продолжительную эксплуатацию;
• возможность восстановления. Даже когда КВ сильно изнашивается или сталкивается с серьёзными поломками, его реально восстановить. Хотя в определённых случаях для этого требуется наличие специального оборудования.

Но и недостатки в карданных валах также присутствуют

И на них порой стоит обращать внимание

Если говорить о слабых сторонах КВ, то здесь стоит выделить такие моменты:

1. Главным недостатком считается тот факт, что валы вращаются не синхронно при увеличении угла между ними. Но в действительности такой минус не особо актуален для машин с задним и полным приводом. Недостаток проявляется в основном применительно к переднеприводным транспортным средствам. В связи с этим кардан обычно заменяют более сложным устройством с аналогичным назначением. Речь идёт о конструкции под названием ШРУС или же шарнире равных угловых скоростей.
2. Ещё одним минусом считается внушительный вес конструкции. Большая масса негативно влияет на динамику транспортного средства и способствует увеличению расхода топлива.
3. Чтобы установить в машине карданный вал, требуется предусмотреть наличие специального тоннеля. Это негативно отражается на комфорте в салоне транспортного средства, поскольку посередине машины проходит порой довольно внушительный бугорок.
4. Карданные валы способны создавать дополнительный шум и вибрацию.

Несмотря на имеющиеся недостатки, некоторые из них достаточно условные, и не могут считаться полноценными минусами карданного вала. Плюс производители активно работают над усовершенствованием конструкции, что позволяет избавляться от некоторых недочётов, а также исправлять ошибки предыдущих версий карданных передач.

Как поменять крестовину на кардане

Чтобы провести ремонт крестовины, необходимо снять кардан. Перед тем как разобрать, нужно знать некоторые нюансы:

1. Залить гайки вэдэшкой, чтобы крепления легче откручивались.
2. Поставить зубилом метки на флянцах кардана и флянцах заднего моста. Если этого не сделать, возможно появление вибрации на кардане.
3. Чтобы не испортить резьбу гаек, желательно использовать изогнутый накидной ключ.
4. Если карданные болты прокручиваются, нужно зафиксировать их с помощью отвёртки.

Сначала откручиваются четыре болта на карданном вале, потом снимаем крепление подвесного подшипника. После этих процедур снимаем кардан, его нужно достать из шлицевого соединения КПП. Перед снятием крестовины шлицевую часть желательно замотать материалом, чтобы туда не попал песок.

Перед тем, как снять крестовину, нужно подготовить инструмент: молоток, круглогубцы, толстую отвёртку и подходящую по диаметру круглую трубку. Зажатие вала в тисках намного облегчит вам работу. Существуют специальные съёмники для снятия крестовин, но их часто не используют даже на СТО.

Впрочем, многие гаражные умельцы способны за 10-15 минут смастерить себе такое приспособление. Далее достаются стопорные кольца. Часто, чтобы их извлечь, требуется обстучать их молотком с помощью проставки. После этой операции стопоры легко достанутся плоскогубцами.

Карданные шарниры равных угловых скоростей базовых автомобилей

Карданные шарниры равных угловых скоростей обычно применяют в
приводах ведущих управляемых колес автомобиля. В зависимости от
конструкции их делят на шариковые (с делительными канавками и с
делительным рычажком), кулачковые (с диском и без диска) и сдвоенные
с крестовиной.

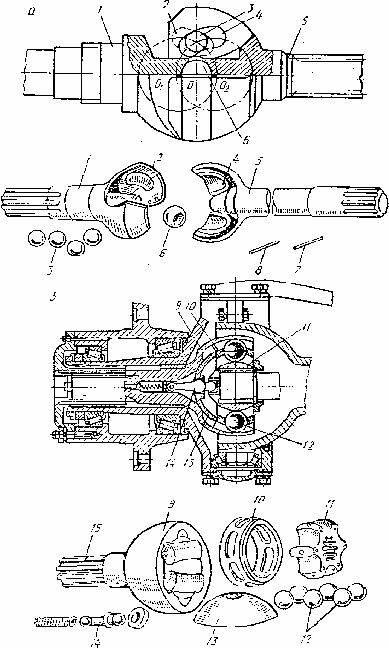

Шариковый шарнир с делительными канавками (рис. 5.4, а) имеет два
кулака 2 и 4, изготовленные заодно с валами 1 и 5. В кулаках
выполнено по четыре канавки, в каждую из которых заложены шарики 3.
Для центрирования вилок в одной из них устанавливается на штифте 8
центрирующий шарик 6 с лыской, которая нужна для прохода рабочих
шариков 3 при сборке. Штифт 8 фиксируют в свою очередь штифтом 7.

Рис. 5.4. Шариковые карданные шарниры:

а с делительными канавками; б с делительным рычажком

Средние линии канавок представляют собой окружности
равного радиуса с центрами О1и
О2,
которые находятся на одинаковом расстоянии от центра карданного
шарнира О. В результате при любом угле между валами рабочие шарики 3
удерживаются в плоскости, проходящей через точки пересечения средних
линий канавок 2 и 4 и делящей пополам угол между осями валов. При
вращении валов 1 и 5 крутящий момент передается от одного кулака к
другому через два шарика.

Сборка шарнира – селективная. Для этого подбираются шарики
одинакового диаметра в пределах жесткого допуска.

В шариковом карданном шарнире с делительным рычажком

(рис. 5.4, б) связь между ведущей звездочкой 11 и сферической чашкой
9, выполненной как одно целое с валом 15, осуществляется шестью
шариками 12, заключен-

ными в сепаратор 10. При повороте вала 15 относительно вала ведущей
звездочки делительный рычажок 14 через направляющую чашку 13
поворачивает сепаратор, и шарики устанавливаются в биссекторной
плоскости, т.е. плоскости, делящей угол между осями вала 15 и вала
ведущей звездочки 11 пополам. Крутящий момент в этом шарнире
передается через все шарики. Поэтому нагрузка меньше, чем в шарнире
с делительными канавками, и они могут передавать больший крутящий
момент.

На рис. 5.5 показан привод колес управляемого ведущего моста
автомобиля с кулачковым карданным шарниром равных угловых скоростей
с диском. В вилках 4 и 7 валов 1 и 6 выполнены цилиндрические пазы,
оси образующих которых перпендикулярны к валам. В пазах вилок
установлены кулаки 5 и 8, шарнирно соединенные между собой диском 9,
входящим в их вырезы. При передаче вращения, когда валы 1 и 6
расположены под углом, каждый из кулаков поворачивается одновременно
относительно вилки и диска. Оси пазов вилок лежат в одной плоскости
с осями валов и расположены на одинаковых расстояниях от точки их
пересечения. Поэтому точка пересечения осей пазов при любом
положении вилок находится в биссекторной плоскости.

Рис. 5.5. Кулачковые карданные шарниры:

а с диском в приводе управляемого ведущего моста автомобиля; б
детали кулачкового карданного шарнира с диском; в без диска; 1
ведущий вал; 2 поворотная цапфа; 3 уплотнительные манжеты; 4, 7 —

вилки; 5,8кулаки; 6 внутренняя полуось; 9

диск; 10 обод колеса; 11 камера шины; 12,17 вилки; 13, 16 кулаки; 14
шип; 15 паз

Кулачковый шарнир без диска (рис.5.5, в) состоит из вилок 12 и 17, в
которых установлены два кулака 13 и 16, соединенные между собой с
помощью шипа 14 и паза 15.

Кулачковые карданные шарниры могут работать при углах
между валами до 50.
Благодаря большой плоскости контакта поверхностей деталей,

через которые передаются нагрузки, кулачковые шарниры имеют
сравнительно небольшие размеры. Основной их недостаток – более
низкий КПД, чем у шариковых

шарниров. Они больше нагреваются, создают шум при работе, быстро
изнашиваются и требуют обильного смазывания.

Сдвоенные карданные шарниры (рис. 5.6) представляют собой карданную
передачу с двумя шарнирами неравных угловых скоростей, у которой
длина карданного вала равна нулю, вилки расположены в одной
плоскости и центрирующим устройством обеспечивается равенство углов
наклона валов. Устройство состоит из сферической обоймы 6,
вставленной в уширение вала 1, сферического сухаря 7, установленного
на конце вала 4, и резинового защитного чехла 5. Валы 1 и 4 имеют
проушины. Втулки 2 соединяют валы с составными крестовинами 3.
Крестовины установлены в корпусе шарнира 8.

Рис. 5.6. Сдвоенный карданный шарнир

Сдвоенный шарнир может работать при углах между
валами до 40.
Недостатком такого шарнира является его конструктивная сложность, а
также то, что он не может передавать большие крутящие моменты из-за
ограничения давления иголок на палец крестовины.

Возможные неисправности «кардана»

Как стало ясно, «кардан» — устройство относительно простое в своей организации. Несмотря на это, довольно-таки примитивная конструкция сказывается на надёжности узла, которая, честно говоря, могла бы быть и повыше. Так, в отличие от ШРУСов на переднеприводных авто или обгонных муфт, дифференциалов на полноприводных агрегатах, «карданные» машины имеют лишь несколько основных составляющих трансмиссии:

• Передний карданный вал – вращает передние полуоси;
• Средний карданный вал – обеспечивает передачу вращения от КПП на все оси и полуоси автомобиля (передний и задние колёса);
• Задний карданный вал – имеется на полноприводных автомобилях и вращает, соответственно, задние полуоси.

Именно из-за нарушений в синхронности работы основных частей механизма случается большинство поломок «кардана». Помимо этого, сами составные элементы выполняют ряд важнейших и сложных функций, например:

1. Передают крутящий момент на оси и полуоси;
2. Поддерживают друг друга в конструкции автомобиля;
3. Служат опорой для иных частей трансмиссии.

Отметим, что при правильном обслуживании и эксплуатации в надёжности «кардан» ничем не уступает ШРУСам или иным распределителям крутящего момента. Однако зачастую карданные агрегаты эксплуатируются неправильно, поэтому и их поломки случаются нередко. Основные неисправности механизма представлены, так скажем, «золотой тройкой». Если быть точнее, то речь идёт о следующих проблемах:

Деформация некоторых частей «кардана», происходящая из-за наезда автомобиля на высокие препятствия или сбоев в его работе;
Рассинхронизация переднего, среднего и заднего валов, являющаяся следствием долгой, не обязательно неправильной эксплуатации карданного механизма;
Износ составных частей механизма. Чаще всего страдают шарниры, подшипники и сальники «кардана»

Дабы не допустить более серьёзных неисправностей из-за износа подобных деталей, крайне важно каждые 60-80 000 километров пробега проверять карданный вал на дефекты и при наличии устранять таковые.

Это интересно: Признаки неисправности прокладки

Большинство карданных механизмов имеют довольно-таки внушительный ресурс – 400-500 000 километров пробега. Естественно, добиться полной отдачи от устройства получится лишь в том случае, если соблюдать правила его обслуживания и эксплуатации.

Неполадки, поломки кардана

Не часто, но встречается, что карданный вал стучит. Такие стуки могут возникать во время резкого старта, при переключении скоростей.

Причины появления шума:

1. Ослабли болты крепления фланцев и соединительной муфты коробки передач.
2. Увеличенный зазор в раздвижном шлицевом соединении.
3. Большой зазор в подшипниках крестовины.

Причины вибрации карданного вала при движении:

• вал деформировался;
• кардан установлен не по меткам;
• валы разбалансированы;
• изношена втулка фланца промежуточной муфты или кольца центрирующего вторичного вала коробки передач;
• подвесной подшипник имеет увеличенный зазор;
• ослабли болтовые соединения поперечной опоры;
• большой зазор в игольчатых подшипниках крестовинах;
• ослабли крепления соединения вилки;
• отсутствие смазки в шлицах вала.

Почему вытекает смазка

Соединения, имеющие смазку, уплотнения, часто разгерметизируются и происходит вытекание смазывающего вещества (Литол-24 и т.д.).

Причин всего две:

1. Изношен сальник шлицевого соединения.
2. Изношен сальник подшипников крестовин.

Как устранить причины неполадок кардана:

1. Постучать по резьбовым соединениям, проверить, если ослабли, сделать протяжку.
2. Если большой люфт в шлицевом соединении, то вал надо разобрать, посмотреть, скорее всего его придется менять.
3. При большой зазоре крестовины, ее заменить.
4. Деформированные детали карданного вала заменить или заменить в сборе.
5. Если карданный вал был установлен не по меткам, разобрать, установить по меткам.
6. Если есть биение вала, надо проверить его на изогнутость. Снять, покрутить. Конечно, для этого нужен специальный стенд, который покажет, согнулся вал или нет, но и на глаз видно бывает, вал ровный или нет.
7. Заменить сальники, если течет смазка.
