Характеристики и методы замены штатного генератора лада гранта

Проверяем состояние ремня генератора сами

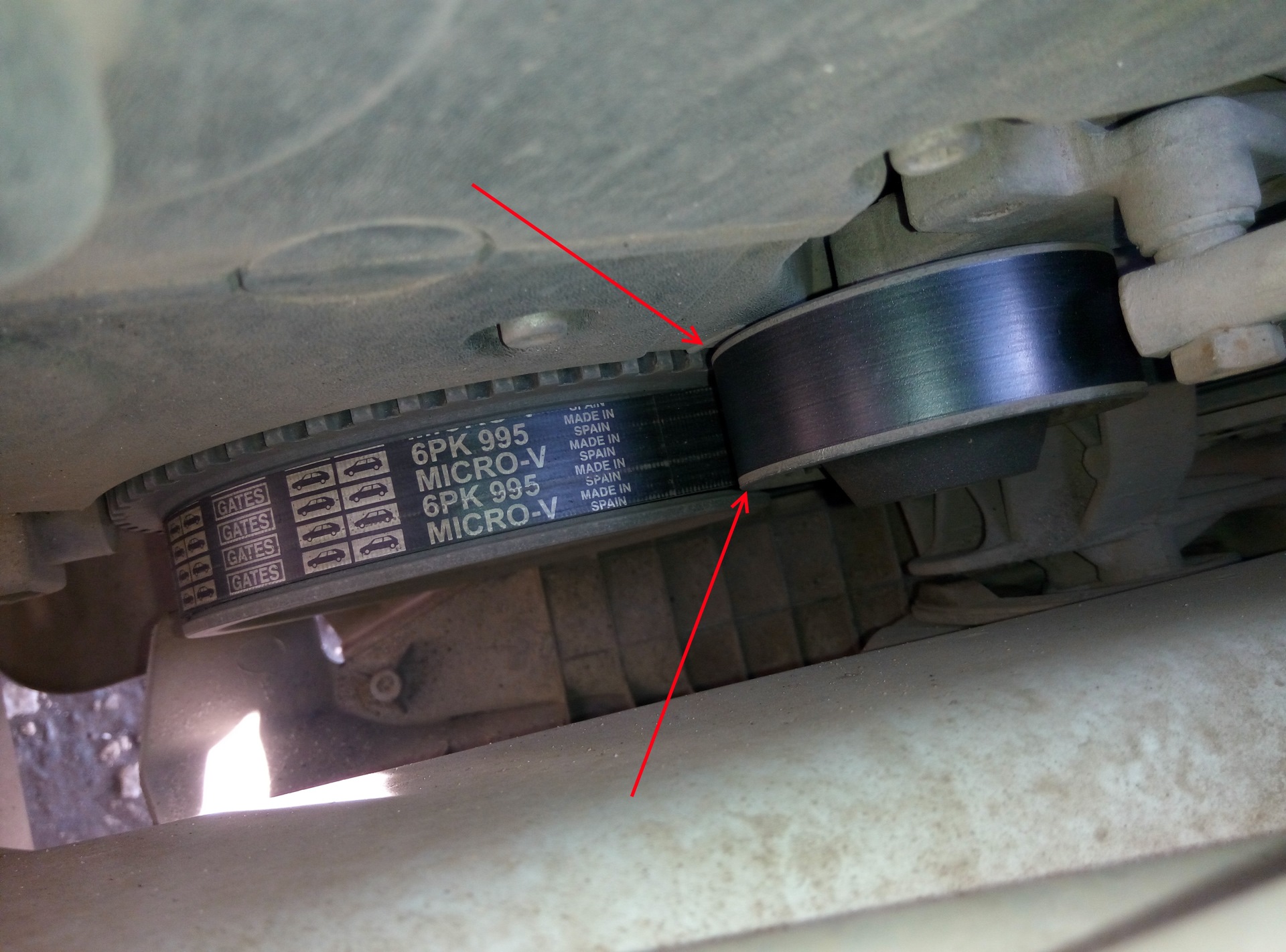

Дабы убедиться в том, что ремень находится в исправном состоянии, нужно выполнить несложные действия. Изначально включается пятая передача. На ней, опираясь на передний бампер, стараемся толкнуть машину назад. Одновременно пытаемся провести визуальный осмотр ремня на всей его длине.

Там, согласно общему правилу, не должно присутствовать трещин, даже самых маленьких, а также разрывов и отслоений, которые случаются вследствие длительной эксплуатации резиновых изделий.

Если же подобные проблемы обнаружились, то ремень подлежит замене. Аналогично проверяется и ремень ГРМ.

Также не лишним проверить и внешнее состояние самого генератора, так как его качество вызывает вопросы. Не забудьте осмотреть и ролик генератора.

Процесс замены ремня генератора

• Длина такого ремня составляет 823 миллиметра.
• Найти его в каталоге можно по названию или же по собственному уникальному номеру 1118-1041020-07.
• Маркировка на коробке укажет на индекс 6РК 823.

Помимо этого, подготовьте заранее достаточно длинную отвертку, а также ключ «на 13». Может потребоваться и нож, чтобы убрать старый ремень.

1. Для начала, убираем старый ремень, или то, что от него осталось. Как мы уже сказали, делать это нужно каждые тридцать тысяч километров пути, даже если состояние ремня на вид полностью удовлетворительное. Убирается ремень простым ножом.
2. Теперь находим болт нижнего крепления генератора. Постарайтесь отвернуть его буквально на несколько оборотов, в чём поможет ключ «на 13».
3. Тем же ключом отворачивается гайка, после чего полностью вытаскивается болт верхнего крепления генератора.
4. Теперь нужно быть очень осторожным. Необходимо постараться провернуть генератор таким образом, чтобы верхняя проушина точно зашла за поверхность выступа, находящегося на кронштейне. Уверенно прижимаем генератор к данному кронштейну, и фиксируем его там обычной проволокой. Привязать лучше всего его к гайке крепления крышки ГБЦ.

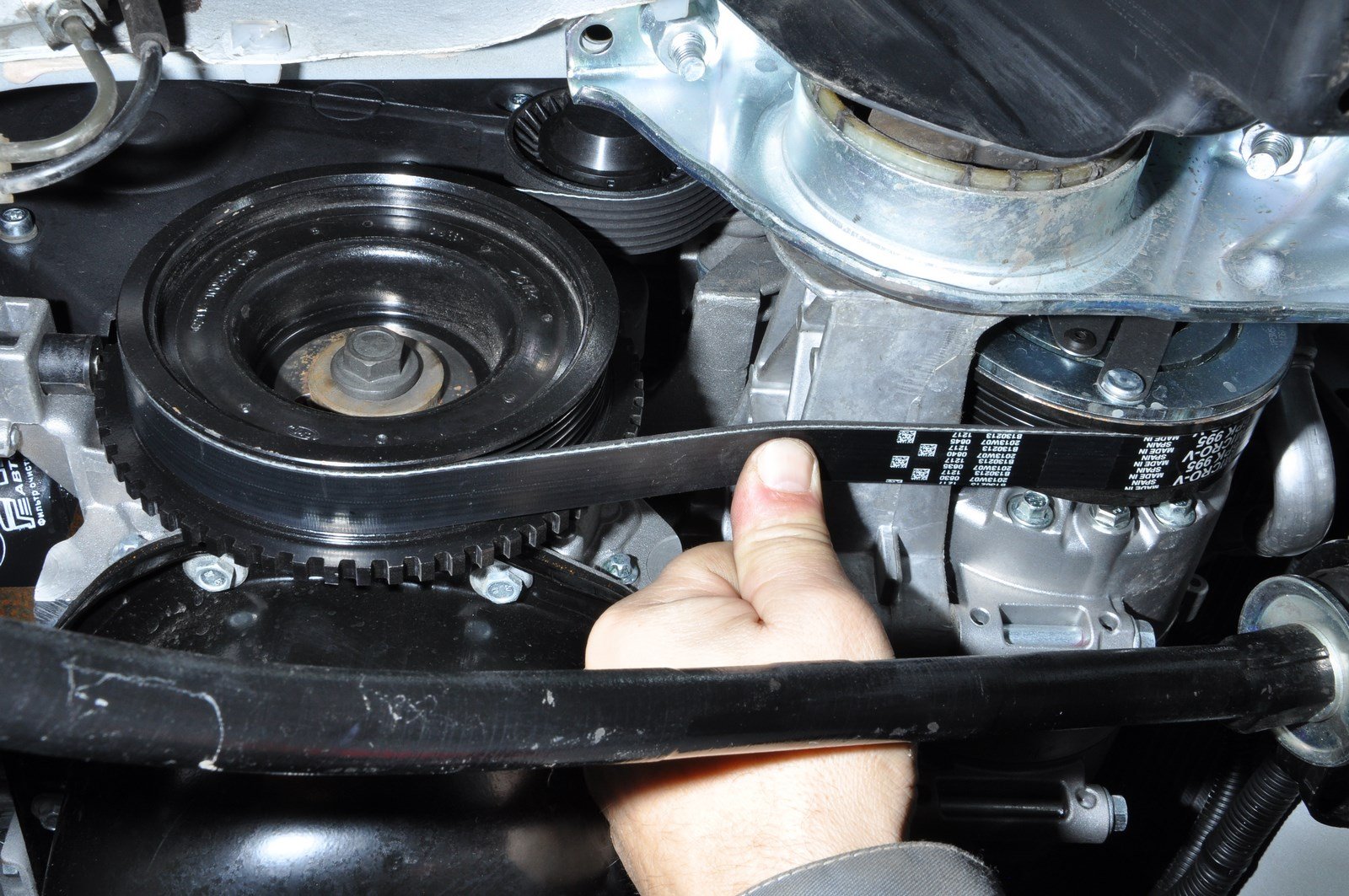

5. Теперь аккуратно надеваем ремень на шкив генератора, а также на поверхностную часть шкива привода генератора.
6. Снова включаем пятую передачу, одновременно прижимая ремень к шкиву. В таком положении стараемся подтолкнуть автомобиль назад, пока ремень полностью не станет на своё место.
7. Теперь уже можно отвязывать проволоку, и начать отжимать отвёрткой генератор в том месте, где он соприкасался с кронштейном. Не забудьте вставить верхний болт крепления генератора.

После этого остаётся лишь позаботиться о том, чтобы завернуть нижний болт и гайку верхнего болта крепления генератора. Этого будет достаточно, чтобы установить всё на место.

Альтернативные варианты

Конечно же, многие автолюбители прекрасно понимают, чем чревато отсутствие натяжителя ремня. Дело в том, что ремень, достаточно часто, бывает перетянут, что приводит к слишком быстрому износу подшипника генератора. Узнать об этой проблеме можно по характерному звуку, напоминающему вой. Устранить подобный конструктивный недостаток можно, если установить натяжитель ремня генератора. Самый частый вариант — это установка натяжителя с Лада Калина.

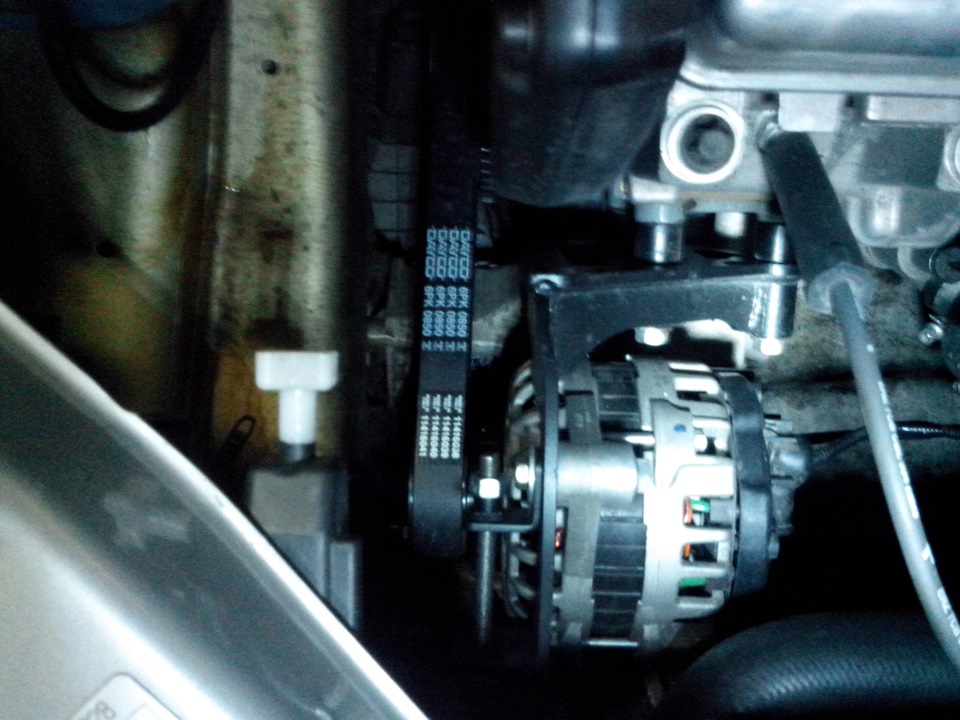

Установка натяжителя ремня генератора

Причина отказа от натяжителя проста. Производитель пытался сэкономить дополнительные средства, сделав машину одной из самых доступных в мире. И характерно это только для самых дешевых комплектаций (стандарт и норма), которые поставляются с восьмиклапанными силовыми агрегатами.

Чтобы облегчить процесс контроля натяжения ремня, можно просто заменить кронштейн генератора, проведя его предварительную доработку.

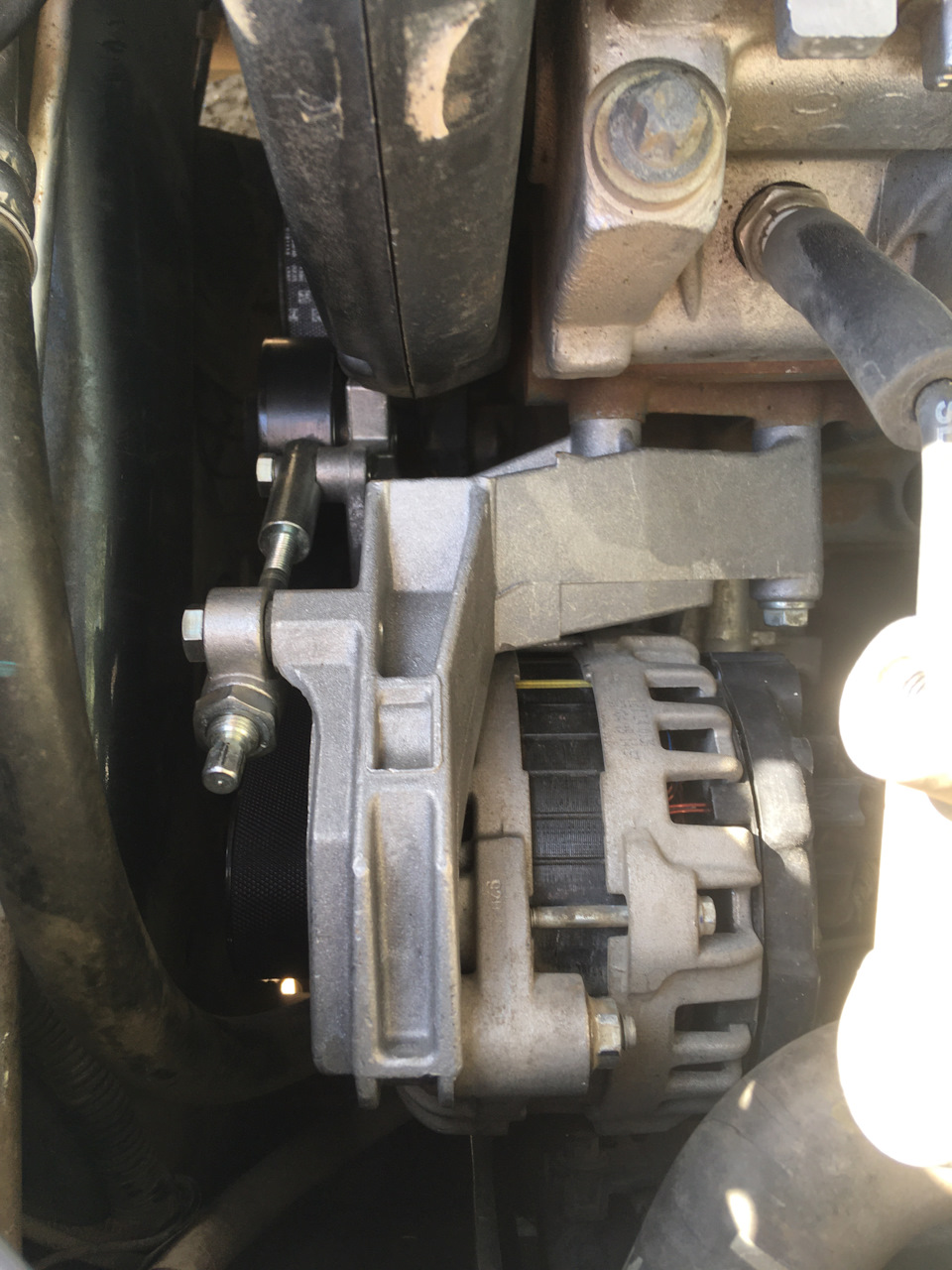

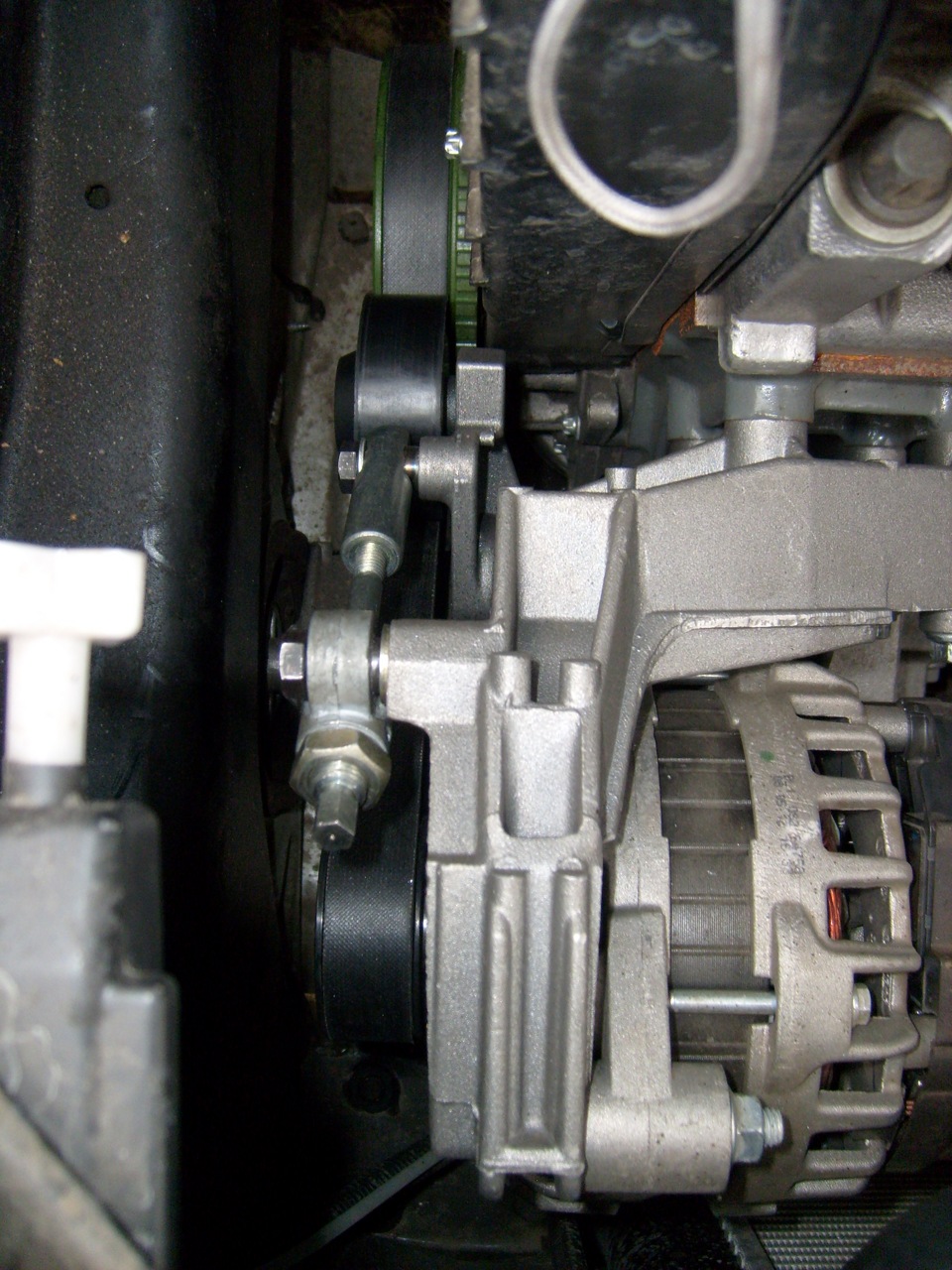

В стандартном кронштейне вы не найдёте отверстий для ролика с натяжителем. Вместо этого можно собрать новый кронштейн, который будет основан на базе Лады Калины первого поколения. Как мы уже сказали, нам понадобится:

1. сам кронштейн от указанного автомобиля,
2. натяжной ролик,
3. кронштейн ролика натяжителя,
4. а также сам ремень генератора всё от той же Лады Калины первого поколения.
5. К тому же, не забудьте о покупке натяжителя винтового, соответствующей втулки и болта.

Цена всего этого набора достигает двух тысяч рублей, за которые вы сможете значительно усовершенствовать конструкцию автомобиля, и продлить срок службы отдельных деталей.

Сам процесс замены схож с заменой стандартных деталей Лада Гранта. Впрочем, если у вас отсутствуют соответствующие технические знания, то для сборки конструкции стоит обратиться в сервисный центр.

Какими конструктивными особенностями наделен натяжитель?

Конструктив рассматриваемого нами компонента весьма простой. Также несложные процедуры его ремонта или монтажа. Установить натяжитель ремня генератора способен даже малоопытный обладатель LADA Granta.

Производители конструируют натяжные устройства по индивидуальным проектам, подразумевающим последующую интегрированность данного узла в общий конструктив конкретной марки и модели. Но большинство таких изделий наделены похожими составными компонентами, а именно:

• кронштейном для возможности фиксации на моторном блоке;
• роликом натяжения ременной передачи;
• тягой устройства;
• болтом, фиксирующим ролик.

Кронштейн закрепляется на моторе посредством трех или 4-х шпилек.

Подшипник выступает наиболее подверженным уязвимости компонентом. Опытно подтверждено, что этот компонент постоянно находится в режиме вращения и совершает немыслимое число оборотов, преждевременно растрачивая собственный запас ресурса.

Когда ремень снят, подшипниковый узел диагностируется достаточно легко. Исправный компонент не должен подвергаться люфту. Также пару-тройку огорчений способен доставить кронштейн. С течением времени этот компонент подвержен незначительному изгибанию, в связи с чем, ролик смещается от плоскости вращения ременной передачи. Данный дефект характерен не только для автомобилей, «за плечами» которых уже внушительный преодоленный пробег. Иногда натяжитель натяжитель ремня генератора в искривленном состоянии можно обнаружить на новых авто LADA Granta, что вызывает подозрения на недоработку завода.

Заметим, что ролик натяжного узла также «грешит» частыми поломками. Данное обстоятельство предполагает ослабление величины натяжки ремня, вызывая сбои в функционале генератора. Диагностирование такого дефекта осуществляется довольно просто. Для этого потребуется ослабить ремень и повращать ролик вхолостую. Процесс вращения должен сопровождаться легкостью и отсутствием шумового эффекта. Если присутствуют иные подозрительные признаки, то обозначенный элемент подвергаем замене без особых сомнений.

Генератор Гранта

Вступление

Лада Гранта автомобиль отечественного производства, довольно популярен в странах СНГ. Относится к автомобилям низкого ценового сегмента, но обладает всеми необходимыми опциями присущими автомобилям более дорогого класса. Чтобы в Гранте все опции работали исправно и АКБ находился всегда в заряженном состоянии и не подводил в неподходящее время, необходимо чтобы генератор всегда работал исправно.

Иногда случается, что генератор либо его комплектующие выходят из строя и это приводит к поломке генератора, остановке работы ДВС и многим другим проблемам.

В данной статье речь пойдет об генераторе Лады Гранты об его причинах поломке, комплектующих и конечно же способу замены самостоятельно.

Генератор Гранты

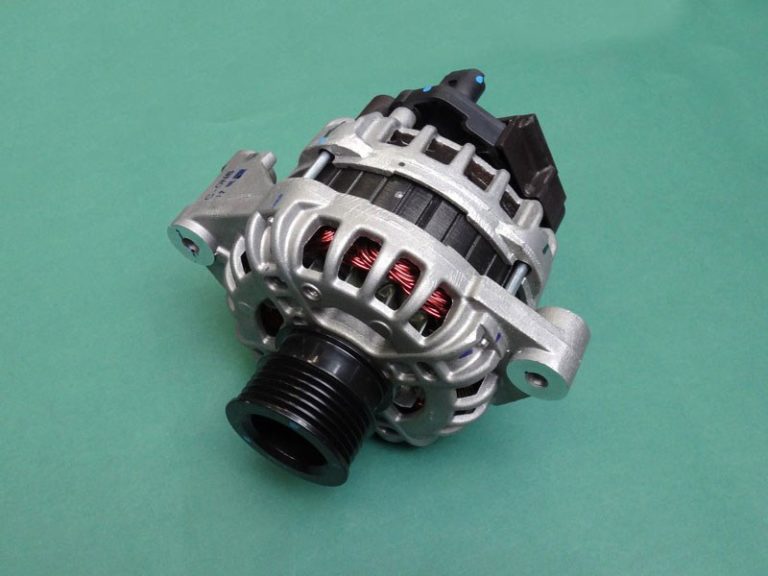

Гранта с завода изготовителя оснащалась одним типом генераторов фирмы КЗАТЭ. Данная фирма хорошо себя зарекомендовала выпуском очень надежных синхронных машин (генераторов). Штатный генератор гранты имеет максимальную величину вырабатываемого тока в 115А. Существуют и его аналоги способные обеспечивать автомобиль электричеством ничуть не хуже штатного генератора.

Аналоги генератора гранты

Наименование	Артикул	Цена, (рублей)
BOSCH	21700-3701010-13	5300
FENOX	1118-3701010-00	5500
LADA	21700-3701010-13	9000
БАТЭ	32122-3771000	5600

Данные генераторы отлично справляются с работой в электрической системе Гранты и являются довольно надежными аналогами замены штатному генератору.

Привод генератора

Генератор Гранты, как и любого другого автомобиля, чтобы вырабатывать электричество должен приводиться в движение. Для вращения генератора почти во всех автомобилях применяется ремень, напрямую или через обводной (натяжной) ролик.

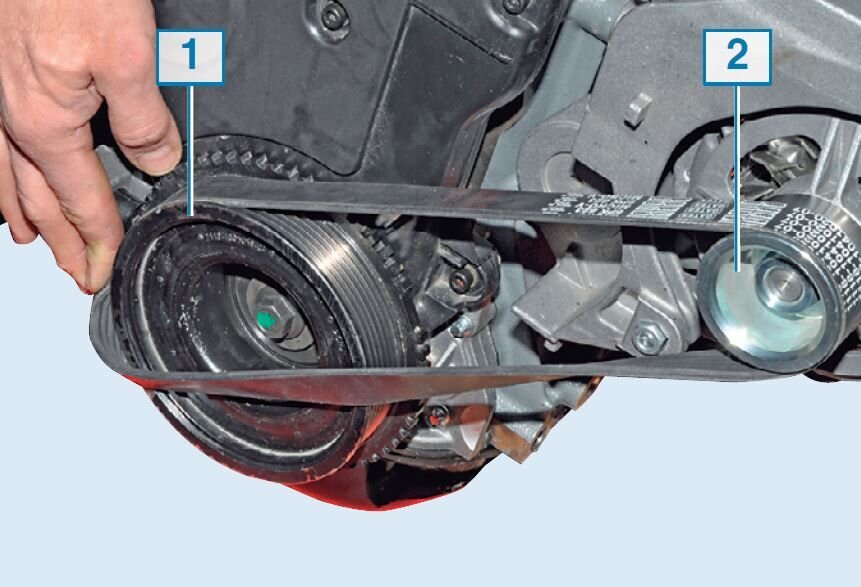

1 — Шкив коленчатого вала; 2 — Натяжной ролик; 3 — Опора двигателя; 4 — Шкив генератора; 5 — Муфта кондиционера;

Ремень генератора

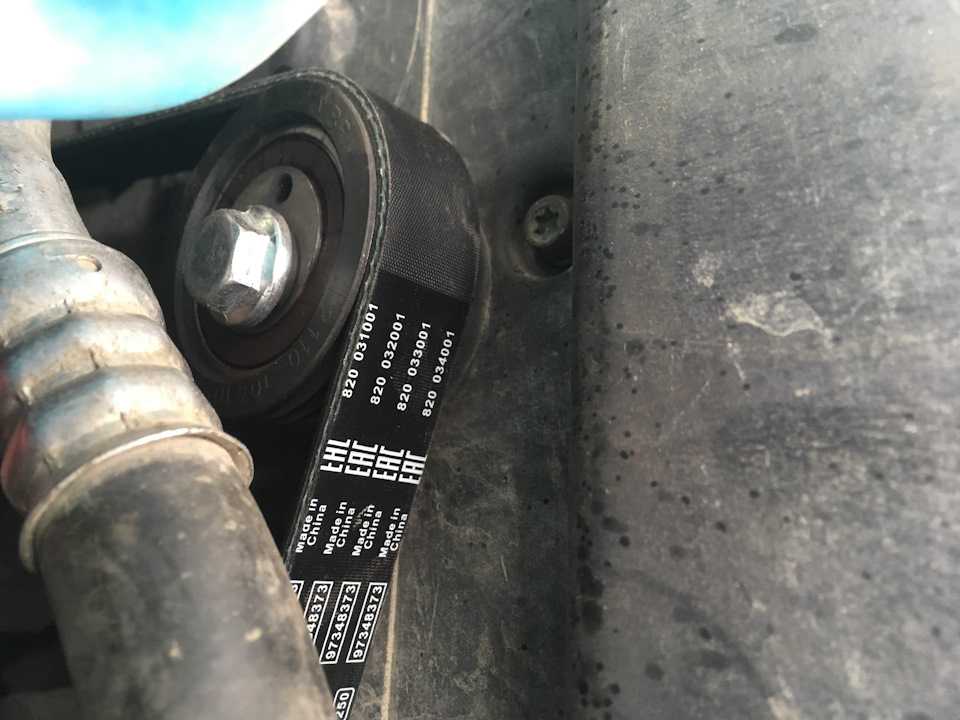

В Гранте в качестве привода ремня генератора используется поликлиновый ремень различной длинны, а она зависит от установленного дополнительного оборудования в автомобиле, будь это кондиционер, ГУР или же вовсе их отсутствие.

Размер ремня генератора Гранты начинается от 823мм и может достигать 1018мм в зависимости от комплектации автомобиля. Подробнее о ремне генератора на Гранту можно прочитать тут.

Натяжитель

В некоторых конструкциях двигателя Гранты для натяжения ремня генератора применяется специальный натяжной ролик, который склонен часто выходить из строя если производить неправильную регулировку натяжения ремня.

Неправильное натяжение способно вывести из строя не только натяжной ролик, но и подшипники в генераторе.

Признаки неисправности

Поломок генератора довольно много, но существует несколько однотипных, которые указаны ниже.

• Износ подшипников;
• Износ щеток;
• Поломка регулятора напряжения;
• Обрыв обмотки;
• Пробой диода;
• Износ коллектора;

Рассмотрим каждую из причин подробнее.

Износ подшипников

Данная проблема возникает из-за длительного использования автомобиля. При большом пробеге часто наблюдается шум из генератора. Так же скорому выходу из строя подшипников способствует чрезмерное натяжение ремня.

Размер подшипников

Размеры подшипников генератора Гранты: 6202 и 6302. Данные подшипник можно найти в любом магазине автомобильных запчастей.

Износ щеток

Щетки отвечает за снятие напряжения с якоря генератора. Контактная часть щеток выполняет из графита и довольно часто при большом пробеге изнашивается и не обеспечивает должного контакта, что приводит к неработоспособности генератора.

Износ коллектора

Коллектор изнашивается практически, так же как и щетки из-за трения, но происходит это намного дольше и реже, так как он изготовлен из меди. При износе коллектора не обязательно менять весь якорь, достаточно лишь купить контактные кольца (коллектор) и перепаять его.

Регулятор напряжения

В конструкции генератора Гранты регулятор напряжения устанавливается на корпусе щеток и при его выходе из строя меняется вся деталь. Поломка РН чаще всего возникает из-за перепадов напряжения в бортовой сети.

Пробой диодного моста

Диодный мост предназначен для выпрямления напряжения из переменного в постоянное. Изначально генератор вырабатывает переменное напряжение, которое проходя через диоды, выпрямляется, а проходя через РН опускается до необходимых автомобилю 14В. Пробой возникает из-за скачков напряжения в генераторе.

Обмотка статора и рота выполняется из меди и довольно часто подвержена механическим повреждениям из-за попадания в рабочую часть генератора мусора или влаги, которая может привести к коррозии. При обрыве обмотки генератор не может вырабатывать электричество.

Когда нужно менять генератор на автомобиле: основные факторы

На автомобиле генератор является ремонтируемой деталью, поэтому в случае неисправности штатного устройства, не стоит спешить покупать новый механизм, чтобы менять его. Процесс ремонта устройств будет рассмотрен в отдельной статье, но предварительно следует отметить, что наиболее распространенными причинами их неисправной работы являются:

• изношенные щетки;
• неисправность регулятора напряжения;
• неисправность диодного моста (происходит окисление контактов или диоды выходят из строя);
• износ коллектора.

Неисправность подшипников или окисление контактов также приводит к некорректной работе устройства по выработке электроэнергии на автомобиле. Однако все эти дефекты можно устранить без необходимости замены устройства. Существуют также ситуации, когда необходимо обязательно проводить замену генератора. К таковым ситуациям относятся:

• неисправность обмоток, то есть, их повреждение, выгорание и т.п.;
• механическое повреждение корпуса;
• недостаточная мощность устройства.

Интересно! Если обнаруживаются просадки напряжения, то первым делом следует проверить натяжение ремня.

В случае возникновения необходимости замены генератора на Приоре, следует первоначально найти подходящий вариант. Сегодня такие устройства предлагаются разными производителями, поэтому у автовладельцев есть из чего выбирать. Ниже предлагаются размеры генератора на Приору (на примере устройств марки АТЭК).

Схема генератора Приора с размерами

Далее проанализируем, какие виды генераторов устанавливались на Приорах с завода, а также разновидности устройств на замену штатным механизмам.

Ответ эксперта

КЗАТЭ на 115 Ампер

С завода установлен генератор КЗАТЭ на 115 Ампер. Его качество действительно «ниже плинтуса». Диодные мосты на нём горят «только в путь». Очень плохое качество сборки.

Из-за плохого контакта сгорела площадка на родном генераторе, нужно было всего лишь хорошо закрутить один болт

Bosch на 135 Ампер

Самый распространённый вариант замены — это Bosch на 135 Ампер, тем более, что начиная с 2016 года все Гранты компонуются уже именно этой моделью.

Это уже генератор Bosch, именно им компонуются все Гранты с 2016 года

Восстановить старый родной генератор можно, но мастер просто не хочет браться за работу. Этот генератор сделан «одноразовым», при его разборке он разваливается на части, очень сложно завальцевать всё обратно. Тем более, что износ старого «гены» уже мог быть критическим, и там ремкомплект будет стоить как новый.

Болгарский генератор на 135 Ампер

Я бы порекомендовал прислушаться к мнению Вашего мастера и приобрести новый. У меня установлен болгарский генератор на 135 Ампер, полёт нормальный. При замене рекомендую установить и кронштейн с натяжителем от Калины, он более продуман и удобен.

Устройство служит трансформации энергии механического типа от коленчатого вала в электроэнергию. Генератор заряжает аккумулятор, а также является источником переменного тока и питания всего электрооборудования автомобиля. Он имеет диодный мост (выпрямители) и блок для регулирования напряжения, работает параллельно с АКБ.

Проверка исправности генератора Lada Granta

Инструменты:

• ​Гаечный ключ рожковый на 8 мм
• Гаечный ключ рожковый на 10 мм
• Гаечный ключ рожковый на 12 мм
• Гаечный ключ рожковый на 13 мм
• Гаечный ключ рожковый на 19 мм
• Гаечный ключ накидной изогнутый на 24 мм
• Ключ трещоточный
• Головка на 8 мм
• Головка на 13 мм
• Отвертка плоская средняя
• Отвертка плоская большая (для генератора без натяжителя)
• Нож (для генератора без натяжителя)
• Тестер (или омметр)
• Динамометрический ключ

Детали и расходники:

• Аккумулятор (или блок питания на 12 В)
• Соеденительные провода с клеммами
• Контрольная лампа 12 В
• Запчасти, требующие замены при обнаружении неисправности (диодный мост, регулятор напряжения и т.д.)

Примечания:

Генератор на Лада Гранта нового образца, является 3-х фазным, со встроенным диодным выпрямительным мостом и встроенным регулятором напряжения в составе щеточного узла.

Признаком неисправности генератора может быть быстрый разряд аккумулятора(например, за ночь), мерцание подсветки электроприборов, значительное затухание подсветки приборной панели в такт включения поворотников. Для уверенности необходимо при помощи вольтметра измерить напряжение на аккумуляторе при заведенном двигателе. При выключенных потребителях напряжение должно находиться в пределах 14-14,2 В. При включенных потребителях (свет, фары, печка,обогрев стекла, сидений) напряжение не должно опускаться ниже 13,5 В. Если напряжение опускается ниже 13 В то следует снять и проверить работу генератора.

1. Снимите генератор с автомобиля, как описано здесь.

2. Снимите щеткодержатель с реле регулятора напряжения и извлеките выводы обмоток статора из фиксаторов, как описано здесь.

3. Проверьте, нет ли обрыва в обмотках статора генератора. Для этого подсоедините поочередно к выводам одной из обмоток омметр (тестер).

4. Омметром проверьте все выводы статора на предмет их замыкания на “массу”, для чего один щуп омметра прислоните к корпусу , а второй поочередно – ко всем выводам.

Примечание:

Если замыкания на корпус нет и обмотки звонятся между собой с небольшим сопротивлением, значит, вероятнее, что причина неисправности в другом. Иначе, если есть явные отклонения, статор с обмотками следует заменить.

5. Проверьте замыкание обмоток статора генератора между собой. Для этого подсоедините один провод омметра к выводу одной из обмоток, а второй – к другой обмотке. Если омметр покажет бесконечность, значит, замыкания нет.

6. Проверьте исправность регулятора напряжения и конденсатора, как описано здесь.

7. Проверьте омметром (тестером) сопротивление обмотки ротора генератора, подсоединив его к контактным кольцам. Если омметр покажет бесконечность, значит, в обмотках обрыв и ротор нужно заменить.

Примечание:

При исправной обмотке возбуждения ее сопротивление составит около 5-10 Ом. Также следует проверить обмотку на пробой, приложив конец щупа на массу ротора и на контактное кольцо обмотки возбуждения. Прибор в этом случае должен показать бесконечно большое сопротивление. Если будут обнаружены отклонения от указанных значений, то ротор следует заменить.

8. Снимите выпрямительный блок из генератора, как описано здесь.

9. Затем проверьте выпрямительный блок, подключив тестер черным проводом к минусовой пластине блока, а красный поочередно к трем контактным выводам диодов.

Примечание:

Значения на приборе должны быть в диапазоне от 400 до 800 Ом. Если быть точнее, то на данной модели генератора сопротивление должно быть около 535 Ом.

10. Потом проведите ту же самую операцию, только поменяв местами контактные провода мультиметра.

Примечание:

В этом случае прибор при исправных диодах покажет бесконечность, то есть его показания не изменятся.

Проверить выпрямительный блок можно и без снятия генератора с автомобиля. Подсоедините один провод омметра к выводу «В+» генератора, а второй – к корпусу генератора. Если омметр покажет бесконечность, значит, обрыва нет и все диоды исправны.

11. Соберите и установите генератор в порядке, обратном снятию.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

Замена ремня генератора ВАЗ 2190

Согласно регламенту ТО, проверять состояние ремня привода нужно через каждые 15 тыс. км пробега, а менять деталь – каждые 30 тыс. км, даже если визуально она в хорошем состоянии. На 8-клапанном силовом агрегате Гранты не предусматривается приспособление для натяжения ремня, следовательно, он считается одноразовым расходным материалом, т. е. его неоднократный монтаж не допускается.

Для самостоятельной проверки этого резинового изделия необходимо выполнить несколько простых манипуляций. Сначала включается 5-я передача. Затем нужно опереться на бампер спереди и попытаться покатить авто от себя, одновременно с этим оценивается внешний вид ремня. Он не должен иметь даже мелких трещин, не говоря уже об отслоениях и разрывах, нередко появляющихся при длительном использовании.

Замена ремня генератора Лада Гранта начинается с его покупки. Обычно оригинальная запчасть не отличается высокой стоимостью. Характеристики ремня Лада Гранта:

• артикул в каталоге – 1118-1041020-07;
• длина (размер) – 823 мм;
• маркировка на упаковке – 6РК 823.

Для работы понадобится минимальный набор инструментов:

• канцелярский нож;
• отвертка или длинная монтажная лопатка;
• ключ на «13».

Замена осуществляется следующим образом:

Убрать старый ремень

Для этого удобнее всего срезать его с помощью ножа.
Открутить болт нижнего крепления агрегата на два-три оборота ключом на «13».
Отвернуть гайку и вынуть болт крепления сверху.
Теперь, соблюдая осторожность, нужно постараться повернуть генератор так, чтобы проушина сверху могла зайти за выступ кронштейна. Генератор следует прижать к нему и зафиксировать подручными материалами

Подойдет обычная проволока, с помощью которой он привязывается к гайке крышки ГБЦ.
Надеть ремень сначала на шкивы.
Включить пятую скорость, параллельно с этим прижать ремень к шкиву (нужна посторонняя помощь). Авто следует снова толкнуть так, чтобы ремень оказался на своем месте.
Убрать проволоку и, вооружившись отверткой, отжать генератор в месте соприкосновения с кронштейном, а затем вкрутить болт в верхнее крепление.

Далее остается закрутить гайку и затянуть нижнее крепление. На этом процедура заканчивается.

Обгонная муфта

Обгонной муфтой называют механизм, предотвращающий передачу от ведомого к ведущему валу крутящего момента при слишком быстром вращении первого. Нужно ли оснащать таким устройством Гранту? Попробуем разобраться.

Как известно, мотор выдает крутящий момент рывками – при сгорании топливной смеси коленчатый вал начинает ускоренно вращаться, после чего наступает замедление. Также ускоренный износ провоцирует и сам генератор, что обуславливается инертным вращением якоря. В итоге ремень оказывается под воздействием все время дергающих его сил, что значительно сокращает срок его эксплуатации. Для предотвращения таких явлений и устанавливаются обгонные муфты. К ее плюсам относят способность значительно снижать негативное инертное влияние и обеспечивать тишину и минимум вибраций при работе мотора.

Процесс ее установки несложен. Сначала снимают сам генератор (согласно приведенной выше инструкции), после чего снимается генераторный шкив. Для этого шкив фиксируют разводным ключом, а затем выворачивают гайку ключом на 24.

Затем устанавливают муфту, предварительно обработав резьбу и посадочное место графитовой смазкой. Установив деталь на положенное место, закрутите гайку спецключом. Завершает работу установка генератора. Весь процесс замены занимает примерно полтора часа.

Конструкция генератора Lada Granta

Примечание:

Ниже приведено описание конструкции генератора Лада Гранта для понимания взаимного размещения и функциональности отдельных элементов соответствующего механизма.

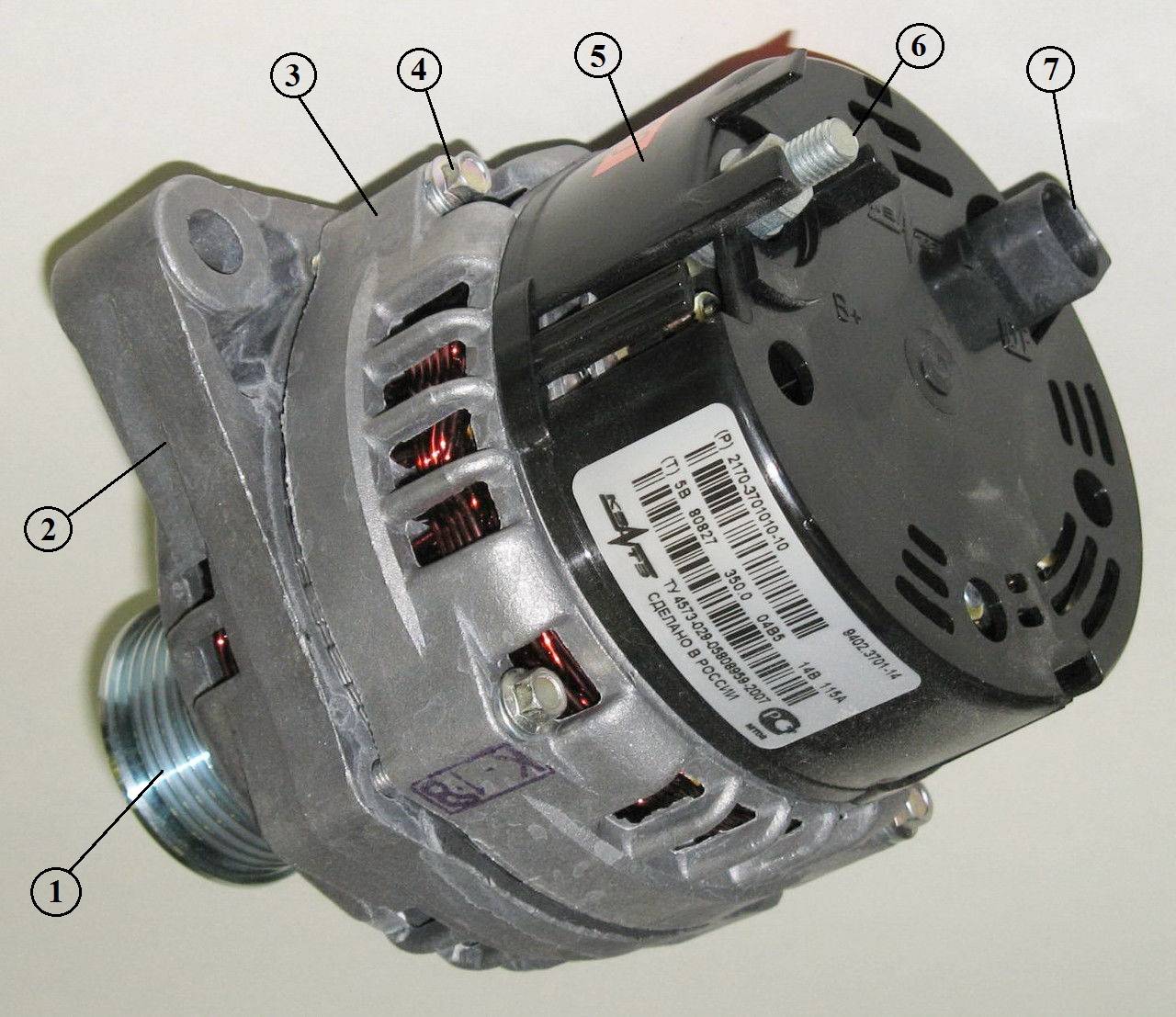

Генератор:

1 – шкив;

2 – передняя крышка;

3 – задняя крышка;

4 – стяжной болт;

5 – кожух;

6 – вывод «В+»;

7 – разъем «L».

Генератор – синхронная электрическая машина переменного тока со встроенным выпрямительным блоком и регулятором напряжения. Максимальный отдаваемый ток генератора 85 А при напряжении 14 В и оборотах ротора 6000 мин -1 . Ротор генератора приводится во вращение от коленчатого вала двигателя поликлиновым ремнем. На двигателе нет устройства для натяжения ремня привода генератора, поэтому ремень рассчитан на однократное растяжение при установке. Использовать ремень повторно не рекомендуется. Статор и крышки генератора стянуты четырьмя болтами. Задняя часть генератора закрыта пластмассовым кожухом. Вал ротора вращается в двух шариковых подшипниках, установленных в крышках. Подшипники закрытого типа. Смазка, заложенная в них на заводе, рассчитана на весь срок службы генератора. Задний подшипник напрессован на вал ротора и установлен в пластмассовой втулке задней крышки. Передний подшипник установлен в передней крышке генератора с небольшим натягом, на валу ротора посадка подшипника скользящая. В статоре генератора расположены трехфазные обмотки. Концы фазных обмоток соединены с выпрямительным блоком, состоящим из шести кремниевых диодов (вентилей) – трех «положительных» и трех «отрицательных». Диоды запрессованы в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью («положительные» и «отрицательные» – на разных пластинах). Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора (под пластмассовым кожухом). Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора.

Щеткодержатель с регулятором напряжения:

1 – вывод “массы”;

2 – щетки;

3 – корпус щеткодержателя;

4 – вывод “+”;

5 – регулятор напряжения;

6 – разъем «L».

Питание к обмотке возбуждения подводится через две щетки, расположенные в щеткодержателе. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора (под пластмассовым кожухом). Регулятор напряжения поддерживает напряжение бортовой сети автомобиля в заданных пределах независимо от оборотов двигателя и электрической нагрузки, за счет изменения силы тока (магнитного потока) в обмотке ротора генератора. Регулятор напряжения – неразборный узел, при выходе из строя его заменяют в сборе со щеткодержателем. Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор. При включении зажигания напряжение к обмотке возбуждения генератора (выводы «L» генератора и «+» регулятора) подводится через цепь, включающую в себя сигнализатор в комбинации приборов (сигнализатор при этом горит). После пуска двигателя обмотка возбуждения питается от диодов выпрямительного блока (сигнализатор гаснет). Если после пуска двигателя сигнализатор горит, это указывает на неисправность генератора или его цепей.

Примечание:

«Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а «плюс» – к выводу «В+» генератора. Обратное подключение приведет к пробою диодов выпрямительного блока генератора. При работе двигателя не рекомендуется отсоединять аккумуляторную батарею. Возникающие при этом скачки напряжения в бортовой сети могут повредить электронные компоненты автомобиля.

Генератор установлен на кронштейне, закрепленном на двигателе. Генератор крепится к кронштейну двумя болтами с гайками. Головка верхнего болта и гайка нижнего болта установлены в шестигранных углублениях кронштейна. В нижнем левом отверстии кронштейна под болт крепления генератора установлена распорная втулка, которая состоит из трех деталей: компенсирующей втулки, резиновой опоры и вкладыша втулки.

Кронштейн генератора с натяжным роликом ремня вспомогательных агрегатов

Низкое напряжение бортовой сети — причина плохая масса на двигателе

Напряжение бортовой сети опускается ниже 14 В, и двигатель вздрагивает при включении вентилятора системы охлаждения? Проверьте надежность крепления «масс» на двигателе и кузове автомобиля. Также рекомендуется доработать конструкцию, установив дополнительную «массу» от АКБ.

Гранта, Калина Приора

На переднеприводных автомобилях LADA (Priora, Kalina Granta) провод массы от минусовой клеммы аккумулятора крепится к корпусу термостата. Это неудачное решение, т.к. термостат изолирован прокладкой и весь ток идет по двум шпилькам. В ходе эксплуатации контакт окисляется и напряжение в бортовой сети падает, появляются трудности с запуском двигателя и т.п. Решить проблему можно при помощи простой доработки.

Следует перенести минусовой провод, идущий от аккумулятора, с термостата на двигатель:

Либо установить дополнительный провод от термостата на двигатель (фото diamond1309 ):

Не лишним будет дополнительно протянуть «массу» от минусовой клеммы аккумулятора на кузов и генератор:

Веста

Один из владельцев заметил, что при включении вентилятора охлаждения, двигатель слегка вздрагивал. После осмотра подкапотного пространства выяснилось, что на Весте отсутствует провод, идущий с АКБ на двигатель. «Масса» на двигатель идёт только с кузова, с одной стороны снизу лонжерона на КПП, а с другой стороны — с лонжерона на генератор, а с АКБ провод идёт на кузов. Для примера, на Renault Sandero Stepway 2019 года провод от АКБ идет напрямую на двигатель.

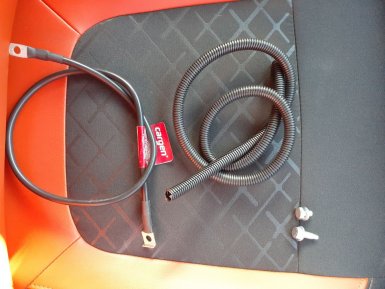

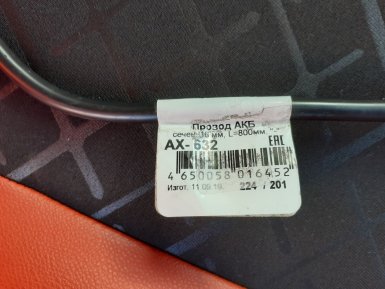

Потребуется: провод (артикул AX632).

Порядок установки:

1. Снять короб воздушного фильтра и впускной (для удобства).
2. Протянуть провод от АКБ к шпильке термостата (но лучше на шпильку на самом двигателе, см.выше).

Бортовой компьютер раньше показывал напряжение 14.0-14.1 В, теперь 14.1-14.3 В. Вздрагиваний при срабатывание вентилятора не замечаю.

Еще один пример установки дополнительной массы на Весте:

На других моделях LADA аналогично.

Напомним, напряжение в бортсети автомобиля должно составлять 14.2-14.4 Вольта.

Общая информация

Генератор призван трансформировать получаемую от коленвала механическую энергию в электрическую. Также он предназначен для зарядки АКБ, одновременно выступая в качестве источника питания для всего электрооборудования автомашины.

Данный агрегат состоит из шкива, кожуха, стяжного болта, вывода на «В+» и разъема «L», а также передней и задней крышек. Каждый генератор снабжается диодным мостом и блоком по регулировке напряжения, работающими параллельно с аккумулятором. Именно благодаря указанным элементам происходит преобразование переменного тока в постоянный, а на выходе электроток получает необходимое напряжение.

К основным составляющим генератора относят находящийся в неподвижном положении статор и ротор, который приходит в движение от коленвала. Ротор отделяется от статора прослойкой воздуха, к их основным рабочим элементам относят обмотку и магнитопровод, все прочие элементы призваны обеспечить нужный уровень жесткости, охлаждения и др. Статор закрепляется на крышке генератора, заднюю часть крышки закрывают кожухом из пластмассы, а роторный вал вращается в 2 устанавливаемых в крышках подшипниках. Статор включает в себя соединяемые с выпрямительным блоком трехфазные обмотки, диоды же запрессовываются в 2 подковообразных держателя.

Генератор – снятие и установка

Примечание — Технические характеристики генератора 1119-3701010-00: — Максимальная сила тока отдачи (при 14 В и 6000 об/мин): 85 А. — Пределы регулируемого напряжения: 14,4…15,1 В. — Передаточное отношение двигатель-генератор: 1 : 2,4. — Генератор типа 9402.3701-06 переменного тока, трехфазный, со встроенным выпрямительным блоком и регулятором напряжения, правого вращения (со стороны привода), предназначенный для работы в качестве источника электрической энергии параллельно с аккумуляторной батареей в системе электрооборудования автомобиля, рассчитанного на эксплуатацию при температуре окружающего воздуха от – 40 до +45 0 С и влажности до 90% при температуре +270 С.

Снятие

Установить автомобиль на рабочее место, затормозить стояночным тормозом.

Выключить зажигание, поднять капот, отсоединить клемму провода «массы» от аккумуляторной батареи (ключ гаечный 10 мм).

Снять ремень привода навесных агрегатов:

отвернуть на 3…4 оборота контргайку 2 натяжителя, рисунок 4-1;

Снятие ремня привода навесных агрегатов:

1. генератор (дет. 11190-3701010-00);
2. контргайка натяжителя;
3. винт натяжного ролика;
4. ремень привода навесных агрегатов (дет. 11180-1041020-07).

• вращением винта 3 натяжного ролика за шестигранник по часовой стрелке ослабить натяжение ремня 4 привода навесных агрегатов (ключ кольцевой 19, головка сменная 8, вороток трещоточный);
• снять ремень.

4. Снять защитный колпачок 1 с клеммы жгута проводов к генератору, отвернуть гайку и отсоединить клемму жгута проводов от генератора (ключ гаечный 13 мм).

Снятие генератора:

1. защитный колпачок клеммы жгута;
2. генератор (дет. 11190-3701010-00);
3. гайка верхнего болта крепления генератора;
4. контргайка натяжителя;
5. гайка нижнего болта крепления генератора;
6. кронштейн генератора (дет. 21900-1041034-00);
7. колодка жгута проводов системы зажигания к генератору.

5. Отсоединить от генератора 2 колодку 7 жгута проводов системы зажигания.

6. Отвернуть гайку 3 болта крепления генератора 2 к кронштейну 6, извлечь болт (ключ гаечный 13 мм).

7. Отвернуть гайку 5 болта крепления генератора к кронштейну, извлечь болт (головка сменная 13, удлинитель, ключ трещоточный).

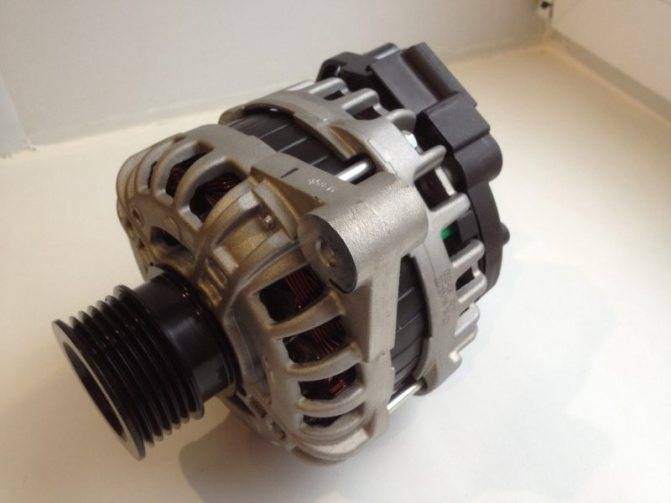

О проблемах штатного генератора на Ладе Гранте знает каждый грантовод. Однако дефект не спешат устранять в серийном производстве. Опорные подшипники (качения) часто выходят из строя. В процессе езды появляется сторонний шум, металлический скрежет.

Для устранения дефекта необходимо демонтировать генератор, провести осмотр, заменить изношенные элементы. Чаще всего, причины поломки связаны с электрической или механической составляющей.
