Этот страшный вариатор на toyota corolla: отзывы владельцев, плюсы и минусы

Причины поломок

Далее рассмотрим наиболее распространенные причины неисправностей CVT.

Вариаторная КПП в разобранном виде

Признаки	Поломки
Езда на машине на нейтральной скорости: невозможность включить какую-либо передачу.	вышел из строя рычаг переключения скоростей; в электропроводке могут быть механические повреждения, то же самое касается разъемов; вышел из строя блок управления.
Во время переключения селектора коробки из положения «N» в «D» водитель может слышать удары. Также во время движения авто может идти рывками.	вышел из строя электромагнитный клапан давления в основной магистрали трансмиссионной системы; вышел из строя блок управления авто.
Во время езды водитель чувствует, что значительно снизилась динамика авто. Также транспорт может просто не двигаться при нажатии на педаль газа.	произошла поломка муфты переднего хода;вышел из строя гидротрансформатор;зафиксированы неисправности в работе вариаторной передачи;вышел из строя электрогидравлический модуль;произошла поломка в работу блока управления.
Не получается переключить скорости во время движения в ручном режиме.	В этом случае может произойти: поломка электроразъемов системы трансмиссии либо обрыв проводов цепи; выход из строя блока управления; поломка рычага переключения скоростей.

Вариаторная КПП в демонтированном виде От правильной эксплуатации машины, езды на ней и стиля вождения зависит многое. В силу своих особенностей ездить на авто с таким агрегатом понравится любому водителю, но далеко не каждый сможет сразу же разобраться во всех нюансах, от которых напрямую зависит работоспособность КПП.

Приобретая машину с таким агрегатом, задумайтесь — а сможете ли вы правильно на ней ездить и учитывать все особенности агрегата? Если нет, то лучше не связывайтесь с CVT, поскольку даже неправильный способ езды может стать причиной выхода из строя агрегата.

Какой вариатор стоит на «Тойоте Королле»

Узел поставляет японская компания Aisin, входящая, наряду с Borg-Warner и ZF, в тройку крупнейших мировых производителей комплектующих элементов на авто. Лидерство было достигнуто благодаря высокому качеству исполнения, что в первую очередь отмечают отзывы о вариаторе «Тойота Королла». Надежный аппарат с минимумом проблем устанавливается на машины, предназначенные для пользователей Европы с 2009 года.

За прошедшие годы вариатор на «Тойоту Королла» не претерпел серьезных изменений, а водители научились правильному управлению, диагностике, выявлению редких поломок, ремонту узла.

Устройство и принцип работы вариатора Toyota Corolla

Вариативная КПП выглядит, как картер, в котором уложены валы, соединенные ремнем, муфты, подшипники, манжеты, а также гидроплита.

Главные части вариатора Toyota Corolla – ведущий и ведомый валы, между которыми натянут крепкий полимерный металлический ремень. Из этого следует, что коробка функционирует по принципу клиноременной системы. То есть, при изменении натяжения ремня меняется передаточное число.

Таких изменений бесконечное множество, поэтому коробка не имеет ступеней передачи в привычном понимании, из-за чего носит название бесступенчатой.

Устройство вариатора Toyota Corolla

Работа вариатора на практике выглядит так: водитель нажимает на педаль, специальная фрикционная муфта (гидротрансформатор) приводит в движение ведущий вал. Последний контактирует с двигателем, ремень меняет натяжение и, соответственно, передаточное число, плавно передает измененный крутящий момент на колеса машины. Дифференциал в механизме вариативной КП распределяет крутящий момент между ведущими колесами авто.

Важный элемент коробки – трансмиссионное масло, выполняющие традиционные задачи: оно отводит излишнее тепло от движущихся деталей, облегчает элементам узла трение, предотвращает износ. Там, где присутствует трансмиссионная жидкость, обязательно есть фильтр и магниты, удерживающие металлическую стружку.

Механизм готов «переваривать» высокий крутящий момент, поэтому эксплуатационный ресурс коробок очень высок, с чем не соглашаются отзывы о вариаторе «Тойота Королла». Производитель заявляет сроком службы 200-230 тыс. км пробега, но на практике, пишут владельцы «Королл», это 100 тыс. км.

Виды CVT

Конструктивно коробки выполнены по-разному. Всего существует три вида вариаторов:

1. Клиноременный. Самый распространенный и простой в обслуживании вариант CVT основан на работе клиновидного ремня, натянутого между конусообразными шкивами. Крутящий момент от двигателя к колесам передается за счет трения, возникающего в месте соединения ремня со шкивами.
2. Тороидальный. Ведущими и ведомыми в этой конструкции выступают конусовидные диски, которые соединяются между собой роликами. Последние изменяют передаточное число тем, что синхронно перемещаются по изгибам разнонаправленных дисков.
3. Цепной. В устройстве этого механизма клиновидный ремень заменен стальной цепью.

Клиноременный вариатор

Для работы всех трех модификаций большое значение имеет уровень, давление и температура рабочей жидкости – масла.

На «Короллах» старше 2015 года были установлены вариаторы под серийным номером K311 (30400-2020). Затем коробку модернизировали, присвоили номер К313 (30400-20110) и ею комплектуют современные модели.

Частые неисправности

Закрытая система – вариатор «Короллы» – отличается надежностью. Но агрессивная манера вождения, резкие торможения, плохое масло, длительные поездки на максимальных скоростях приводят к поломкам.

Хруст или свист из коробки при переходе на ручной режим, прерывистое движение, слабый разгон говорят об износе валов, заедании ремня. Также неполадки могут быть в модуле управления, селекторе или электропроводке. Часто проблема с КПП решается заменой масла.

Обслуживание вариатора «Тойоты Короллы»

Оставлять трансмиссию без присмотра нельзя. Профилактический осмотр проводят каждые 20-30 тыс. км на спидометре, даже если нет поводов для беспокойства.

Для диагностики нужно поставить машину на смотровую яму, снять защиту картера (если есть), осмотреть агрегат. Визуальный осмотр может выявить разгерметизацию сальников, течь масла, механическую деформацию.

Диагностика автомобиля

Если обнаружены масляные потеки, трещины в картере, узел демонтируют для детальной диагностики, ремонта с доливкой или заменой масла и фильтра.

Вариатор – это страшно?

Хотя, по поводу отсутствия внимания со стороны инженеров я, конечно, погорячился – извините. Кое-какие вещи технических специалистов Toyota всё же беспокоят. Например, вопрос по поводу нормальной с точки зрения экономичности, автоматической трансмиссии назрел уже давно и рад признать, что «японцы» его решили достойным образом.

После неудачной попытки внедрить «робот» на 150-ую Короллу, тойотовцы признали ошибку и всем инженерным отделом бросились за привинчивание к ней бесступенчатой трансмиссии, испытанной на кроссовере RAV4.

Гидротрансформаторный клиноременный вариатор Aisin K311, получивший место под капотом Toyota Corolla, стыкуется с агрегатами 1.6 и 1.8 литров. Шумноват, конечно, особенно при езде на высоких оборотах, но дерготней при разгоне не докучает – работает плавно. Что касается выносливости, то здесь тоже всё ожидаемо – много, кто и 150 000 км не смог проехать без замены или «капиталки», есть и такие, особо аккуратные, кому покорилась отметка 300 тысяч без ремонта. В среднем ресурс около 200-250 ткм. Дело тут вовсе не в проценте брака, а в отношении к вещам. Для надежности такой трансмиссии придется забыть про агрессивную езду и раз в 60 ткм менять масло, чтобы микрочастицы износа не забивали клапаны управления и не работали абразивом между конусами и ремнём.

Если CVT Multidrive начал дергаться раньше времени, ну или просто раньше, чем вы ожидали, то вгонять себя в панику не стоит, возможно, ваша госпожа Королла в одиннадцатом поколении всего лишь хочет чего-то новенького, например, «прошивки». Чаще всего новый дилерский софт помогает. Если нет, то готовьте от 90 до 500 тысяч рублей, в зависимости от того, на что решитесь, ремонтировать КПП или менять в сборе.

После 2015-го года вариатор заменили на Aisin K313 с другими передаточными числами и гидротрансформатором. Слабые места и ресурс у этой коробки аналогичен K311

Так стоит ли ему довериться вариатору 180-ой Короллы? Отвечу на этот вопрос, как автоподборщик. CVT – штука непредсказуемая и покупка подержанного автомобиля с ним всегда несет риски скорого дорогостоящего ремонта. Никто, даже дилер, точно не скажет, как на этой машине ездили и как обслуживали, соответственно остаточный ресурс в любом случае останется загадкой. Это не говорит о том, что от Corolla б/у с вариатором однозначно нужно отказаться – ни в коем случае. Просто бюджет нужно рассчитывать немного иначе, чем люди привыкли при приобретении авто бренда Toyota.

Если всё же боитесь непредвиденных ремонтов, то 6-ступенчатая «механика» прослужит долгие годы без сюрпризов и проблем. Единственное, за чем нужно будет периодически приглядывать, так это за пыльниками ШРУС-ов (лопаются на морозе) и за сальниками приводов.

Режимы вариатора

Движение вперед

На вариаторной трансмиссии движение вперед обозначается символом D. Этот режим считается основным в работе коробки передач, для его активации селектор переводится в положение D. Вариаторная трансмиссия во время езды автоматически изменяет передаточное число, основываясь на оборотах силового агрегата.

Для активации этого режима селектор коробки передач переводится в положение R. Конструктивные особенности трансмиссионного агрегата: в КПП отсутствует задний ход ведомого вала, который передает вращение на колеса автомобиля. Поэтому агрегат оборудуется дополнительными узлами и механизмами, которые включаются в работу при активации режима R.

Чтобы не допустить появления неисправностей, рычаг коробки передач допускается переводить в этом положение после того, как машина полностью остановится. В зависимости от типа авто, для переключения селектора в режим R необходимо дополнительно нажать на специальную кнопку. Сделать это можно только после полной остановки транспортного средства.

Вариаторная коробка передач

Парковка

Режим паркинга на вариаторных КПП обозначается буквой P. Когда водитель переводит селектор в это положение, специальный штифт блокирует ведомый вал трансмиссии. Это позволяет предотвратить вероятность самопроизвольной езды машины. Использование режима парковки допускается при полной остановке машины, когда авто ставится на стоянку.

Ручное управление

Для ручного переключения скоростей используется специальная выемка на корпусе коробки в салоне с символами « » и «-». Как таковых передач в вариаторной трансмиссии не имеется, поэтому для удобства используется ручной режим. Вариаторная коробка передач самостоятельно изменяет передаточное число, что имитирует работу ступенчатой трансмиссии. Водитель может менять крутящий момент двигателя во время движения, переключая режимы, но по факту это только условное переключение скоростей.

Добиться полного соответствия функционирования вариаторной трансмиссии и механической коробки не получится, поскольку управляющий модуль следит за оборотами силового агрегата. Когда нужно, он самостоятельно меняет передаточное число. Это делается для предотвращения воздействия повышенных нагрузок на агрегат.

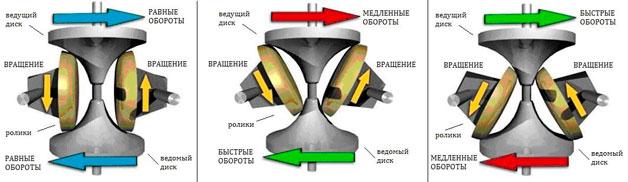

Схема изменения положения роликов при увеличении и уменьшении оборотов

Вариаторные коробки передач в большинстве современных автомобилей имеют дополнительные режимы работы трансмиссии:

1. Спортивный режим (S). При его активации обеспечивается большая маневренность транспортного средства и более стремительный пуск, когда водитель жмет на газ. Такое положение актуально использовать при эксплуатации авто в интенсивном режиме работы. Но проблема в том, что вариаторные агрегаты изменяют передаточное число значительно медленнее. Благодаря этому обеспечивается хорошая тяга при повышении количества оборотов ДВС.
2. Экономный режим (E). Такое положение — противоположность спортивному режиму. Управляющий модуль после активации настраивает коробку передач таким образом, что силовой агрегат начинает максимально взаимодействовать с КПП. Это обеспечивает минимальное потребление горючего машиной. Разумеется, по сравнению с механикой, вариаторные КПП работают менее экономично.
3. Сложные условия использования (L). Если водитель включает рычаг КПП в это положение, то коробка обеспечивает наибольшее передаточное число, что способствует увеличению мощности ДВС. Использование этого режима актуально при езде по бездорожью, буксировке прицепа и т. д.

Уход и обслуживание вариатора

Правильный уход и обслуживание вариатора на Toyota Fielder не только продлевают срок его службы, но и обеспечивают более гладкую и эффективную работу трансмиссии.

Вот несколько рекомендаций по уходу и обслуживанию вариатора:

1. Регулярная замена масла

Замена масла в вариаторе является одной из самых важных процедур по обслуживанию этой части автомобиля. Рекомендуется менять масло вариатора каждые 40 000 километров или в соответствии с рекомендациями производителя. Чистое и свежее масло обеспечивает надлежащую работу вариатора и предотвращает его износ.

2. Проверка уровня масла

Регулярно проверяйте уровень масла в вариаторе. Уровень масла должен быть между отметками Мин и Макс на щупе. Если уровень масла слишком низкий, добавьте необходимое количество масла. При этом следует использовать рекомендованный производителем тип масла.

3. Обслуживание фильтра

Фильтр вариатора должен быть периодически очищен или заменен. Засоренный фильтр может привести к неправильной работе вариатора и ухудшению его характеристик. Рекомендуется проводить обслуживание фильтра каждые 20-30 000 километров.

Важно: необходимо следить за состоянием масла и фильтра вариатора, чтобы своевременно проводить замену или обслуживание. Регулярное обслуживание поможет избежать серьезных поломок и увеличит срок службы вариатора на Toyota Fielder

Особенности и принцип работы вариатора

Основной принцип работы вариатора заключается в изменении передаточного отношения между входным и выходным валами без резкого переключения передач. В отличие от классической механической коробки передач, вариатор позволяет плавно и непрерывно изменять передаточное отношение в зависимости от нагрузки и скорости движения автомобиля.

Одной из особенностей вариатора является наличие металлических ремней или цепей, которые передают крутящий момент между входным и выходным валами. Ремни перекидываются с одной шкивной полуоси на другую, изменяя радиус обмотки и, следовательно, передаточное отношение.

Вариаторы имеют ряд преимуществ перед другими типами трансмиссий. Они позволяют снизить топливный расход за счет более эффективного использования двигателя во всем диапазоне скоростей. Кроме того, они обеспечивают более плавное и комфортное переключение передач без рывков и потери мощности.

Преимущества вариатора:

1. Бесступенчатая передача: отсутствие резких переключений передач позволяет плавно ускоряться и снижает износ деталей трансмиссии.

2. Более высокая эффективность: вариатор позволяет поддерживать двигатель в оптимальном режиме работы, что снижает топливный расход и улучшает динамические характеристики автомобиля.

3. Комфорт и плавность: отсутствие рывков при переключении передач обеспечивает более комфортное и плавное движение, особенно в условиях городского трафика.

Ограничения и недостатки:

1. Ограничение по максимальной мощности: вариаторы имеют ограничение по максимальной передаваемой мощности, поэтому они чаще используются в легковых автомобилях с небольшим объемом двигателя.

2. Особенности эксплуатации: вариаторы требуют более тщательного обслуживания и частой замены масла, чтобы избежать поломок и повысить срок службы.

3. Ограничение по возможности ремонта: в случае поломки вариатора, его часто приходится полностью заменять, так как ремонт нередко оказывается невозможным или неэкономически выгодным.

Вариатор на автомобиле Toyota Fielder позволяет эффективно использовать мощность двигателя и обеспечивает комфортное и плавное переключение передач. Однако, как и любая другая трансмиссия, вариатор требует правильного обслуживания и регулярного технического осмотра для сохранения надежной и безопасной работы.

Основные неисправности

Ниже разберем, какие поломки характерны для вариаторных коробок передач Тойота Королла 2014, 2015, 2016, 2023 и других годов выпуска и что нужно делать, чтобы отремонтировать агрегат.

Пользователь Azat Ahmet столкнулся с проблемой шумной работы вариатора и снял это на видео.

Устранение проблем

Большинство неполадок в работе коробки передач можно обнаружить только путем проведения компьютерной диагностики.

Неисправности, которые приведут к ремонту трансмиссии:

1. Обрыв приводного ремня. Со временем клиновидный ремешок начинает изнашиваться. Его износ будет более быстрый, если владелец автомобиля не соблюдает правила эксплуатации и регулярно ездит на повышенной скорости или по бездорожью. Из-за быстрого износа ремень разрывается. Его звенья могут разлететься по всей коробке передач и повредить другие компоненты трансмиссии.
2. Неисправности в работе управляющего модуля. Обычно блок управления работает без перебоев, но иногда он начинает барахлить или вовсе выходит из строя. Поломка модуля приведет к необходимости его замены. Найти квалифицированного специалиста по ремонту вариаторов сегодня сложно. Поэтому мастера на СТО обычно просто меняют модуль. Блок можно перепрошить или отремонтировать плату, если ее поломка вызвана засорением или попаданием влаги. Но для перепрошивки потребуется специальное оборудование и программное обеспечение.
3. Выход из строя опорных подшипников. Эти устройства подвержены высоким нагрузкам, особенно, при работе в жестких условиях или при недостатке смазочной жидкости в трансмиссии. Подшипники со временем приходят в негодность, а их продукты износа в виде металлической стружки могут попадать на другие детали и забивать каналы масляной системы. Если это происходит, то в системе начинает увеличиваться давление, что может привести к ее преждевременному выходу из строя или выдавливанию уплотнителей.
4. Выход из строя контроллеров скорости оборота ведущего и ведомого валов. Неисправностям также подвержены датчик температуры смазочной жидкости, давления масла в основной магистрали или валах. Для устранения проблемы потребуется демонтаж агрегата. Часто причина нерабочего состояния датчиков заключается в повреждении контактов на их разъемах либо обрыве электропроводки. Иногда контакты загрязняются, что приводит к тому, что контроллер работает некорректно. Нужно произвести диагностику целостности разъемов и “прозвонить” проводку. Если провода и контакты целые, то датчики подлежат замене.
5. Неисправности в работе гидравлического трансформатора определяются путем детальной диагностики устройства. Если этот узел выходит из строя, его можно попытаться отремонтировать путем замены сломанных деталей. Но обычно смене подлежит все устройство в сборе. Найти его в продаже может быть проблематично.
6. Поломка редукционного клапана. Такая неисправность проявляется в виде толчков и рывков транспортного средства. Клапан начинает работать при старте силового агрегата. Насосное устройство в вариаторах Короллы представляет собой неразборный узел. Поэтому если клапан выходит из строя, то механизм подлежит замене. При нормальной работе клапана устройство свободно передвигается по гильзе, которая установлена в корпус насосного устройства. В результате постоянного взаимодействия рабочей поверхности детали с различными частицами и отложениями, которые присутствуют в масле, клапан изнашивается.
7. Если при попытке двинуться с места машина не едет или движется, но ее динамика слишком слабая, необходимо произвести диагностику муфты основного хода, а также самой вариаторной коробки передач. Причина может заключаться в неполадках в работе гидротрансформаторного устройства, реже — в нерабочем управляющем блоке.
8. Неисправность электромагнитного клапана давления в основной магистрали приведет к тому, что автомобиль начнет двигаться с рывками. А когда вы будете переключаться с нейтральной передачи в положение D, будете чувствовать отчетливый толчок. Клапан подлежит замене.
9. Если вы поставили автомобиль на нейтральную скорость, а он продолжает катиться, то причин может быть несколько. Сначала надо проверить работу рычага переключения скоростей, а также управляющий модуль. Причина неполадки может заключаться в повреждении электроцепи или разъемов на датчиках. Надо проверять все устройства.

Канал CorollaFielder предоставил ролик, из которого вы можете узнать, как выглядит поддон вариаторной коробки передач после 130 тысяч километров пробега.

Процедура замены

Смена вариаторного автомасла длится приблизительно тридцать минут. Если вы один раз поймете, как она осуществляется, то впоследствии у вас будет возможность не обращаться в автосервис и не платить деньги.

Не работайте с вариатором сразу же после выключения мотора. Подождите шесть-семь часов. Также в вариаторе тойота филдер имеется фильтр, который необходимо менять. Вам понадобятся перчатки, таз для отработавшего нефтепродукта. Алгоритм замены таков:

1. Установите автомобиль на смотровую канаву/эстакаду, дающую возможность автомобилисту полностью встать. Под слив поперечно положите доску, на которую поставьте таз для отработанного автомасла.
2. Приготовьте свежую синтетику. Вам понадобится шесть с половиной литров нефтепродукта.
3. Отвинтите пробку слива.
4. Когда смазка прекратит литься, открутите мерную трубку, расположенную около слива. Таз должен оставаться стоять под сливом, так как смазка опять начнет течь из отверстия.
5. Отвинтите установленный вариаторный поддон. Это нужно, чтобы осуществить очистку, устранить продукты изнашивания, загрязнения, сменить маслофильтр с накладкой.
6. Очистив поддон, уберите загрязнения с магнитных элементов.
7. Демонтируйте гидроблок. Для этого выключите расположенные там соленоиды, отвинтите четырнадцать болтов. Запомните, как располагаются болты.
8. Соберите вариатор и монтируйте его назад.
9. Когда поменяете поддонную накладку, установите новый маслофильтр, в обязательном порядке удостоверьтесь, что вариаторный шкив точно попадает в гидроблочный цилиндр. Для этого попереключайте режимы трансмиссии, сев в машину. Если все нормально, можете начинать заправлять вариатор свежей масляной жидкостью.
10. Маслозаливную горловину возможно отыскать, отвинтив и демонтировав левое переднее колесо авто. Лейте столько смазки, сколько слили.

Все данные действия возможно осуществить собственноручно за полчаса, важно будьте бдительны при замене масла. Помните, что вариатор считается достаточно значимым устройством, обеспечивающим нормальное функционирование любого транспортного средства, вне зависимости от его модели

https://youtube.com/watch?v=NqYnNLJI4DI%3F

Как все мы знаем, вариатор – это устройство, с помощью которого передается крутящий момент, а также способное мягко и плавно менять передаточное отношение в определенном установленном диапазоне регулирования. Многие современные автомобили, в том числе и Тойота Филдер оснащены вариатором и как правило, они нуждаются в периодическом обслуживании.В принципе, что касается вариатора, то здесь единственное, что необходимо – это иногда менять смазывающие жидкости и фильтра.

У многих ответственных автомобилистов, желающих самостоятельно покопаться в своем автомобиле, возникнет насущный вопрос: а как заменить масло в вариаторе на Тойоте Филдере. Но перед тем как очень подробно ответить на этот вопрос, стоит поговорить о том, для чего эта периодическая замена необходима.
