Установка двигателя от мотоблока на муравей

Часть 3. За рулем и Мото — отдельные узлы мотороллеров.

Октябрь 1957 — Небольшая информация по диностартеру — устройство, выполняющее роль генератора и стартера на мотороллере. (За рулем, 1 страница).

Декабрь 1957 — Описание ходовой части легкового мотороллера Тула Т-200. (За рулем, 1 страница).

Декабрь 1961 — О карбюраторе К-36, который применялся на мотороллерах Турист и ТГА-200 (Муравей). (За рулем, 2 страницы).

Август 1965 — О том, почему убрали автомат опережения зажигания. (За рулем, 1 страница).

Июль 1974 — Небольшая статья про амортизаторы и их устройство. Помимо всего, в ней можно найти интересные  рабочие диаграммы работы амортизатора и общие данные по моделям. (За рулем, 3 страницы).

Перевернутая версия таблицы.

Январь 1976 — Подробная информация по советским шинам. С мотороллерами мало связано, но типы шин которые на них использовались есть в таблице. (За рулем, 3 страницы).

Март 1976 — Общая информация по свечам зажигания и некоторые виды их неисправностей. С мотороллерами конкретная связь только при перечислении моделей свечей и машин на которых они применялись. (За рулем, 4 страницы).

Сентябрь 1977 — О новом карбюраторе К-62 который пришел на смену модели К-36 и стал устанавливаться на мотороллеры Тулица и почти все последующие мотороллеры и мотоциклы Тульского машиностроительного завода. (За рулем, 2 страницы).

Январь 1979 — Про аккумуляторные батареи которые устанавливались на мотороллеры. (За рулем, 1 страница).

Февраль 1991 — Карбюратор К-65 который пришел на смену К-62. (Мото, 2 страницы).

Февраль 1991 — Еще немного информации о шинах. (Мото, 2 страницы).

Февраль 1992 — Устройство передней вилки, которую стали ставить на мотоцикл повышенной проходимости Тула 5.951. (Мото, 3 страницы).

Март 1992 — Еще про АКБ. (Мото, 1 страница).

Апрель 1993 — Бензобак мотоцикла Тула 5.951. (Мото, 2 страницы).

Июль 1993 — Информация про старые карбюраторы, из перечисленных на мотороллеры устанавливались К-28 и К-36. (Мото, 2 страницы).

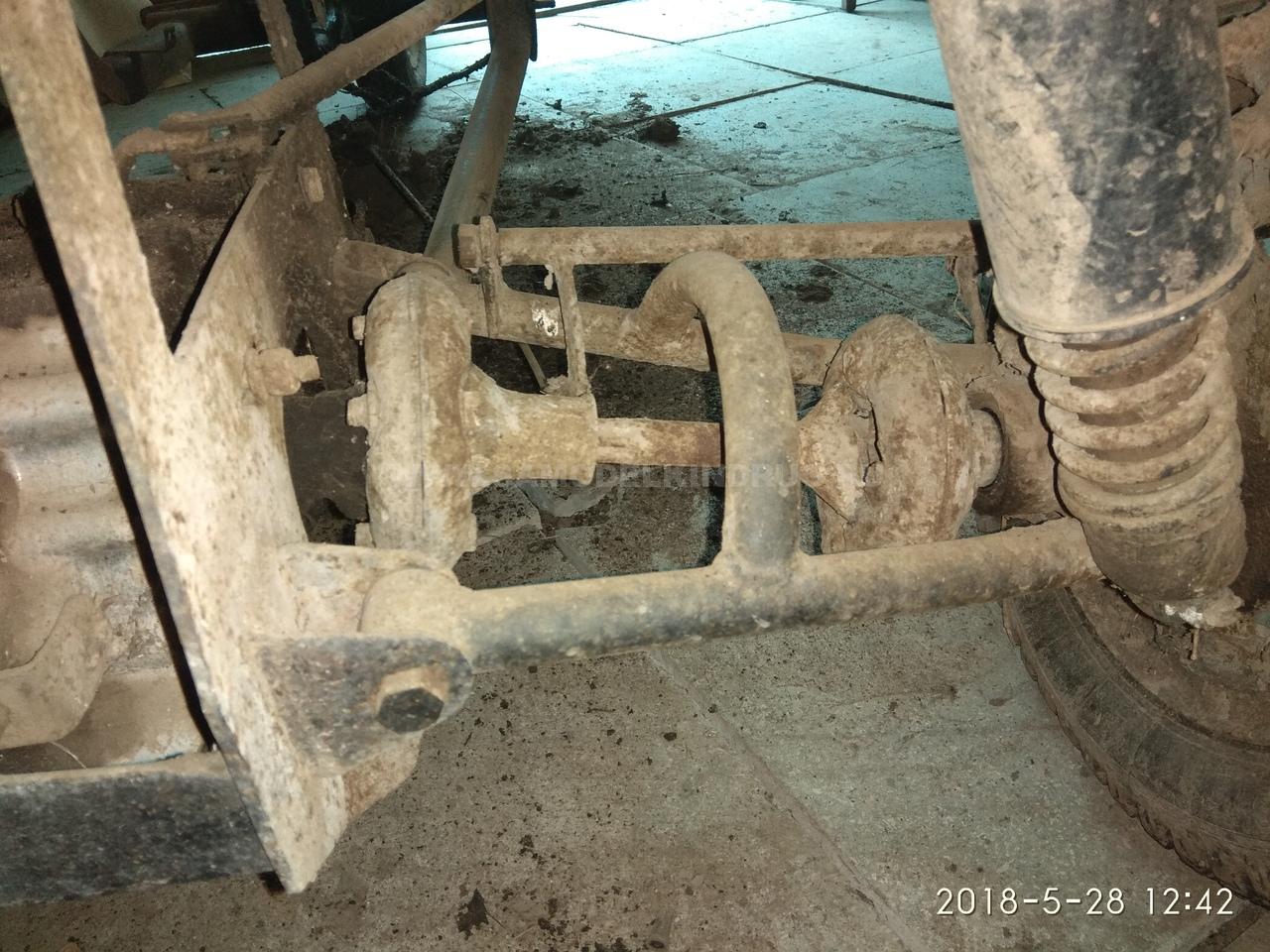

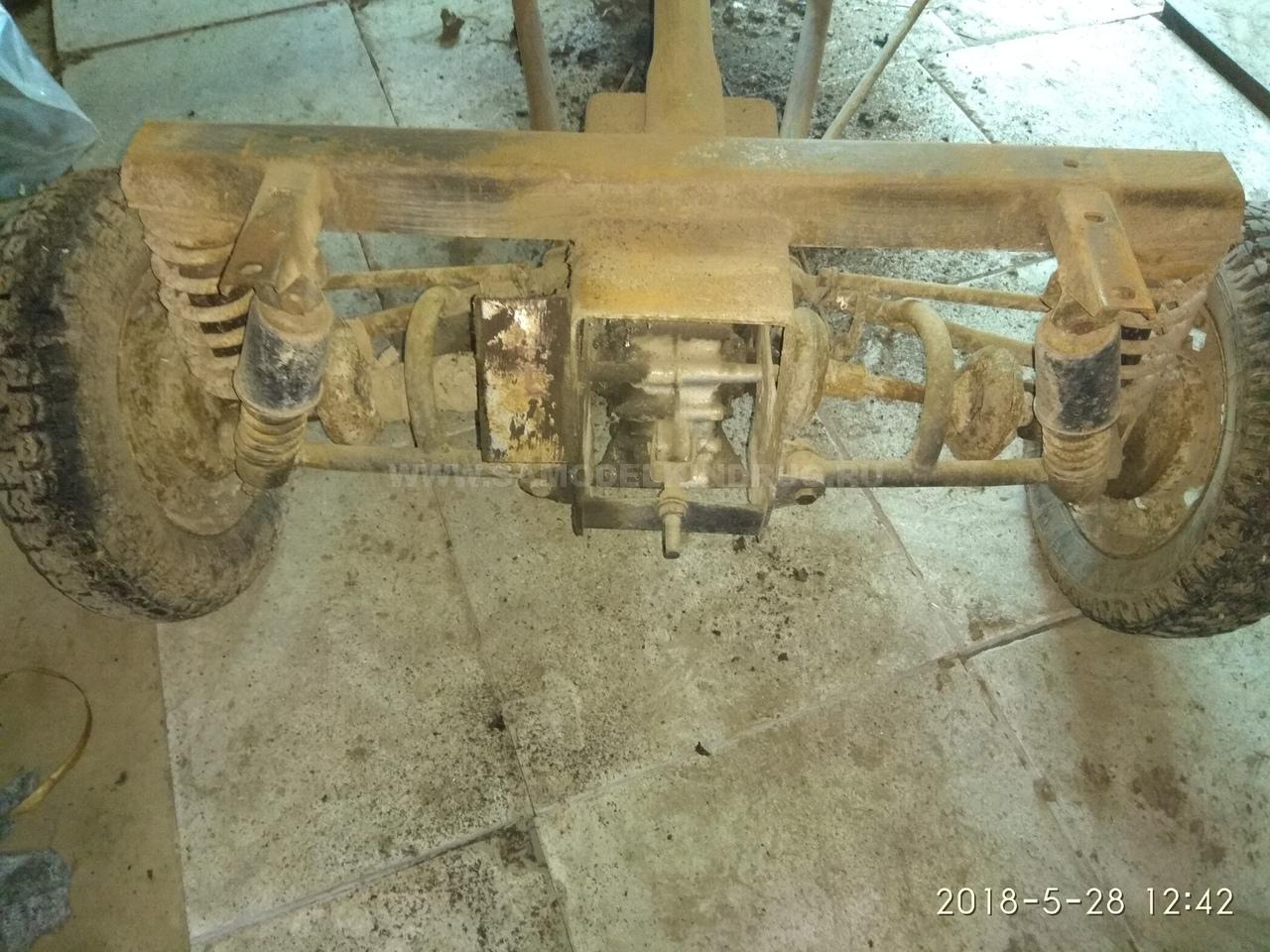

Апрель 1994 — Устройство редуктора Муравья и подвески с приводом, т.е. заднего моста в целом. (Мото, 4 страницы).

Октябрь 1994 — Информация по лампам, в таблице в конце есть типы ламп устанавливавшиеся на тульские мотороллеры. (Мото, 4 страницы).

Все тот же бонус — все статьи в одном файле: часть 3.pdf

Как сделать мотоблок своими руками из бензопилы

Рассмотрим вариант конструкции по созданию мотоблока из бензопилы. Для небольших участков приобретение мотоблоков во многом неоправданно. Ведь, кроме самого мотоблока, необходимо приобрести множество запчастей и дополнительных приспособлений. Также они довольно требовательны к горюче-смазочным материалам. Но поскольку мотоблок намного облегчает труд на приусадебном участке, чтобы выйти из этой ситуации, можно сделать самодельный мотоблок из бензопилы.

Раму изготавливаем в виде куба, используя уголки 32х32. Двигатель прикрепляется на поперечные уголки верхней части каркаса. Немного ниже, на кронштейнах устанавливается топливный бак. Опоры промежуточного вала устанавливают на передних вертикальных стойках. Чтобы прикрепить подшипники ходового вала, нужно опоры присоединить к продольным уголкам.

В результате получаем мотоблок, центр тяжести которого находится над опорной поверхностью колеса. В передней части рамы, по необходимости, используется металлический груз. Ручное управления можно изготовить в виде перекладины из труб, диаметр которых 30 мм. Отличным материалом для изготовления колес, будет обрезиненный каток.

В самодельном мотоблоке используются две звездочки: ведущая звездочка и на промежуточном вале. В зависимости от используемых агрегатов и условий эксплуатации, необходимо подобрать передаточное отношение между промежуточным и ходовым валом.

Муравей с мотором от мотоблока 420 куб.

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

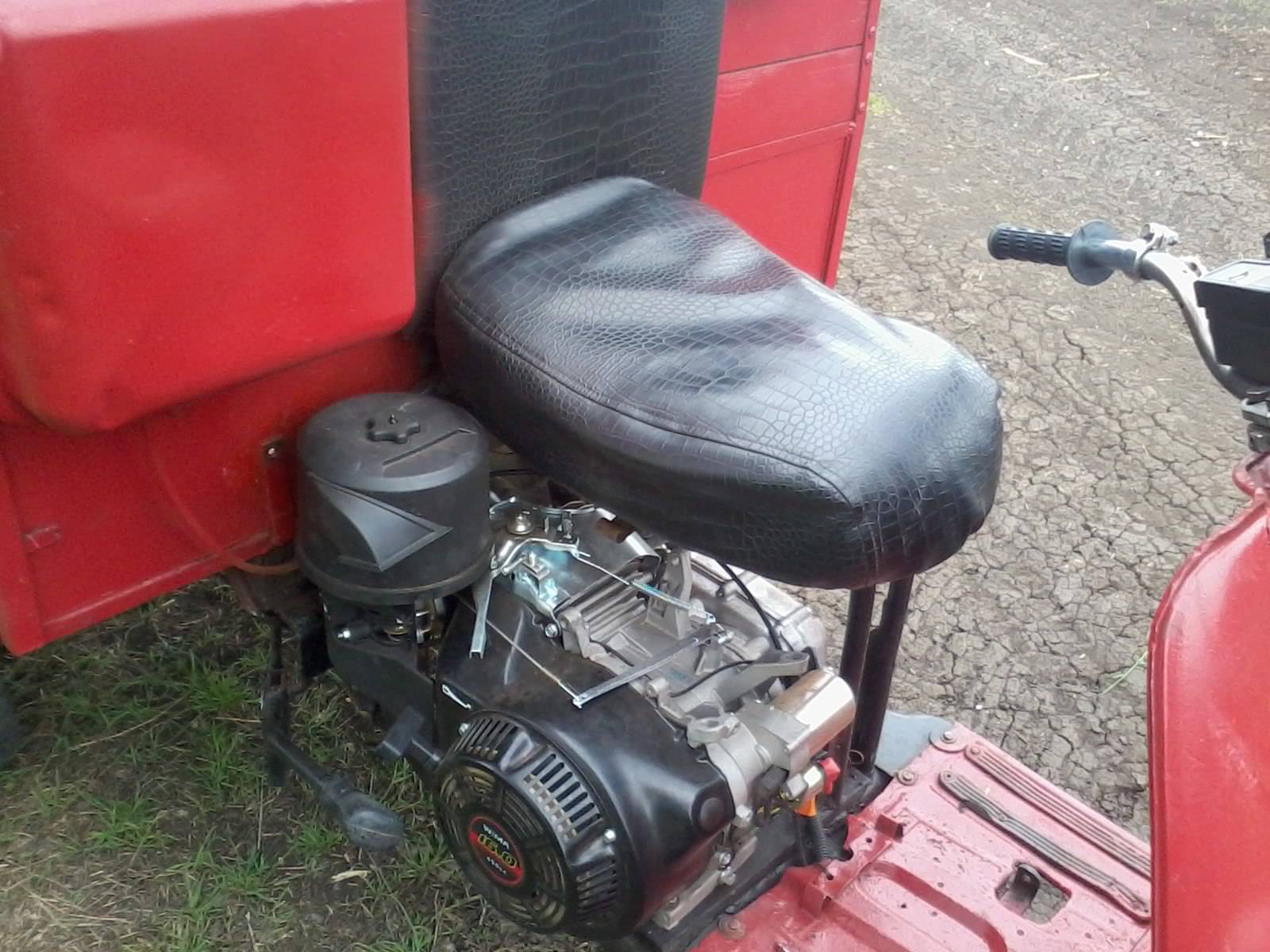

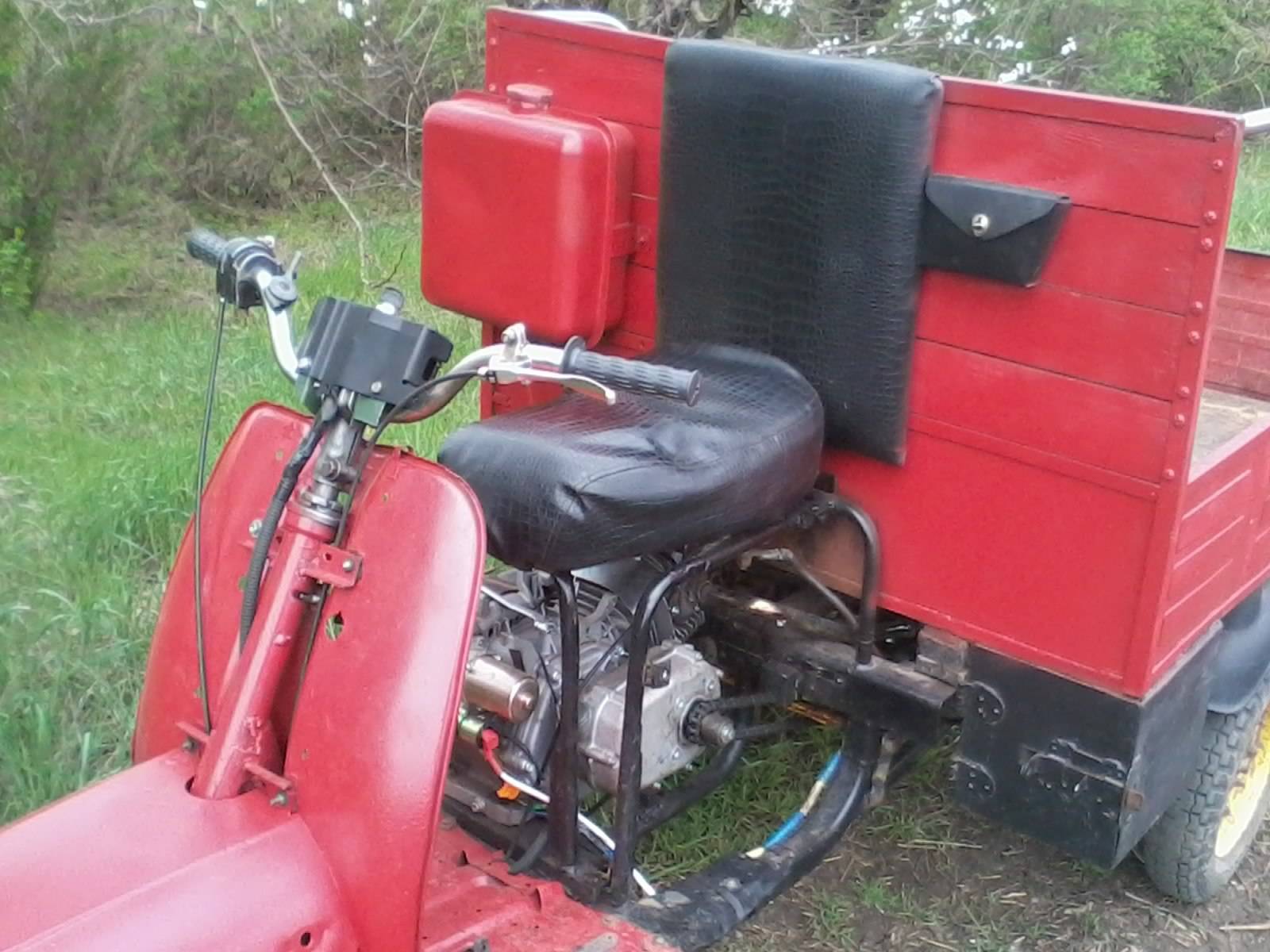

Здравствуйте друзья. Решил установить на мотороллер муравей двигатель Weima WM190FЕ-S. 16 л.c., с электростартером, объём 450 сс. Вот что получилось. Я очень доволен.

Вложение

а можно подробнее и видео если можно.

а можно подробнее и видео если можно.

Что конкретно интересует?

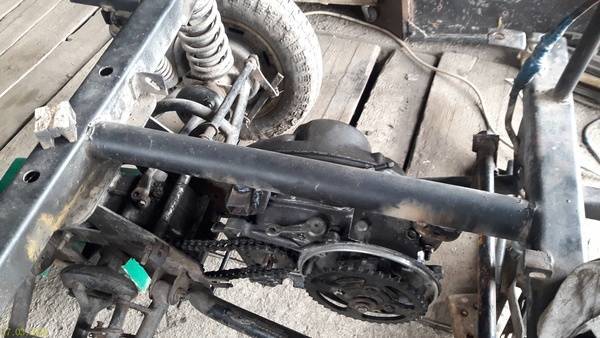

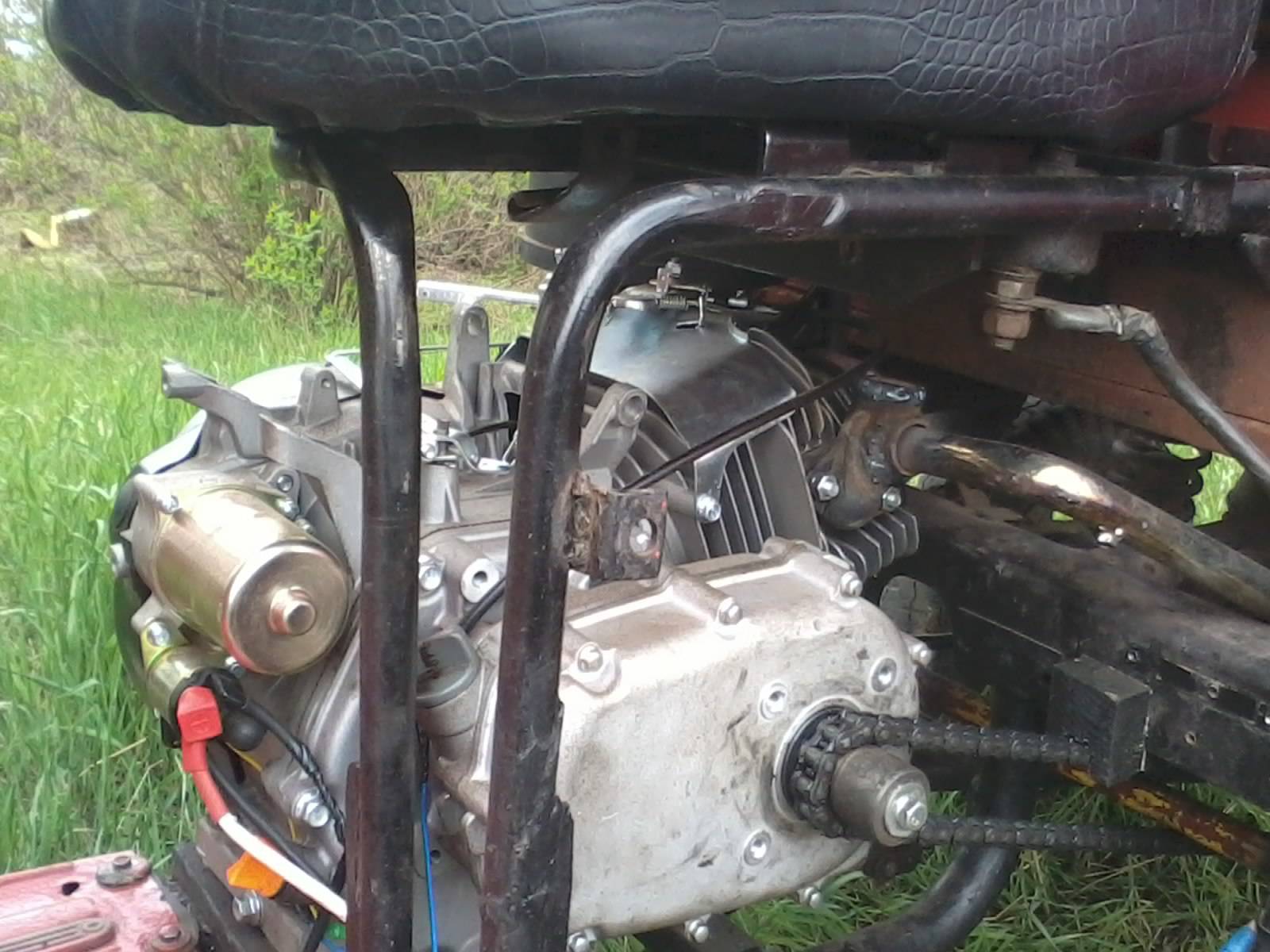

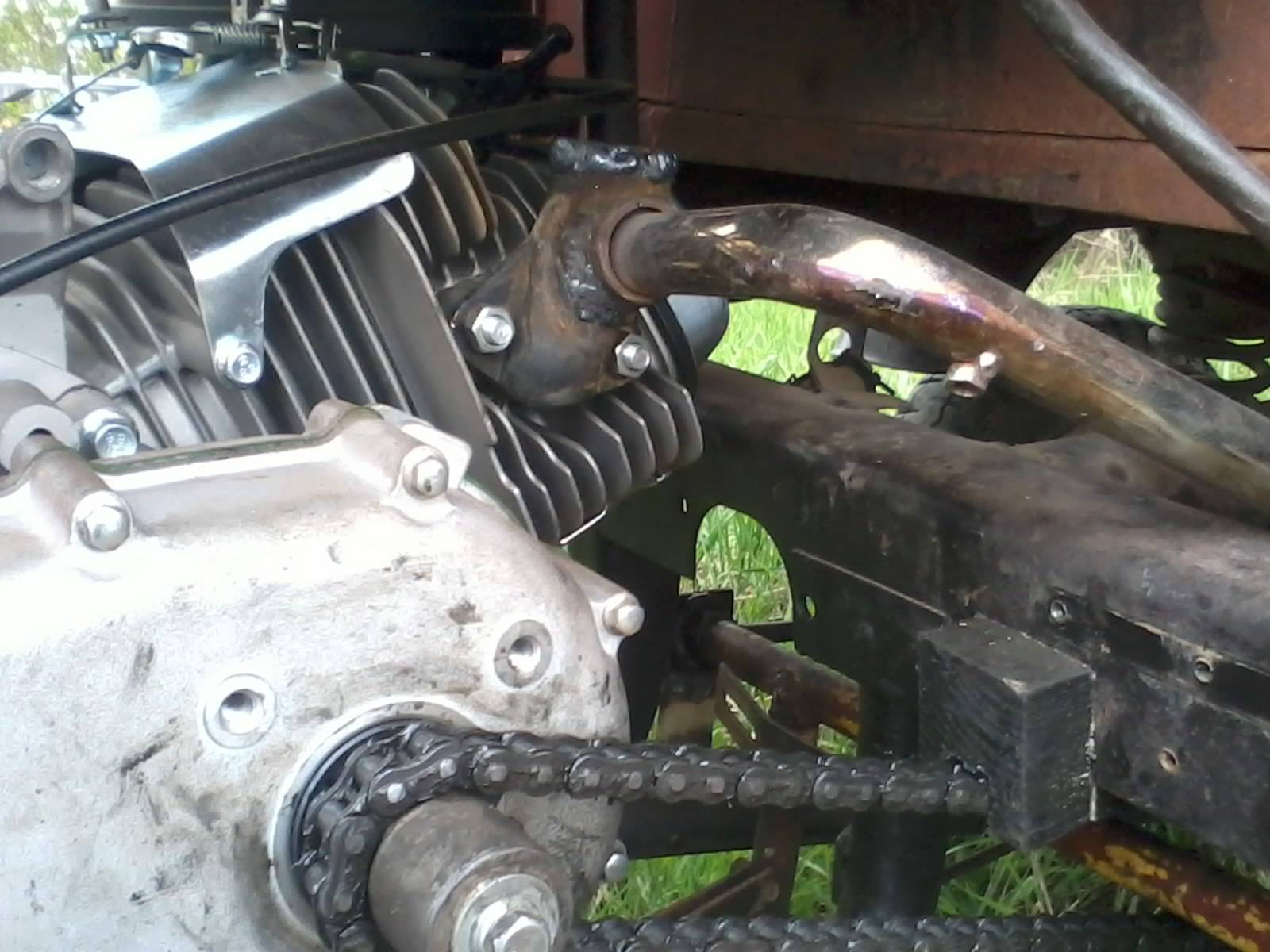

Родной движок — цепная передача справа с движка на редуктор. Здесь слева на движке, а дальше? Сцепление как реализовано? КПП как или 1 передача?

Родной движок — цепная передача справа с движка на редуктор. Здесь слева на движке, а дальше? Сцепление как реализовано? КПП как или 1 передача?

Фото примерно через неделю, видео сложнее. Сцепление центробежное (срабатывает от увеличения оборотов двигателя), (фото №1). Передача естественно одна. Передача крутящего момента с движка на редуктор будет по такому принципу (фото №2),(фото с нета, автор без обид).

Вложение

Родной движок — цепная передача справа с движка на редуктор.

В редукторе предусмотрена возможность развернуть привод с левой стороны. На мотоколясках к примеру стоит тот-же редуктор а привод с левой стороны. В корпусе стоит заглушка с противоположной стороны.

В редукторе предусмотрена возможность развернуть привод с левой стороны. На мотоколясках к примеру стоит тот-же редуктор а привод с левой стороны. В корпусе стоит заглушка с противоположной стороны.

Я в курсе. Спасибо за информацию.

цепи это фигня,надо так.

Вложение

Чем глубже колея,тем больше шансов что ты на трассе.

цепи это фигня,надо так.

Для моих задач цепи вполне подходят. Интересно, а чего Вы так думаете?

цепи это фигня,надо так.

Для моих задач цепи вполне подходят. Интересно, а чего Вы так думаете?

пыль,грязь,вода,растянулся,порвался.Кардану пофиг и по надежней будет.

Чем глубже колея,тем больше шансов что ты на трассе.

Всем привет. Подскажите пожалуйста, как регулировать холостые обороты на таком движке?

Вложение

Подскажите пожалуйста, как регулировать холостые обороты на таком движке?

Черным пластмассовым винтиком тот что стоит на заслонке газа,чтоб отрегулировать его надо будет лезть со стороны кузова,смотрит он в сторону клапанной крышки.

Черным пластмассовым винтиком тот что стоит на заслонке газа,чтоб отрегулировать его надо будет лезть со стороны кузова,смотрит он в сторону клапанной крышки.

Мужики всем здравия! Есть тут такие кто уже эксплуатирует муравьи с дивигунами от мотоблока? Собираюсь тоже переделать. И такой вопрос-а как с ментами быть? Отстанут? Моторас у меня без доков

И такой вопрос-а как с ментами быть? Отстанут? Моторас у меня без доков

Ну , раз он и так без доков . Какая разница , какой ДВС . Отстанут или нет , это на их усмотрение . Махнут рукой , значит повезло .

И такой вопрос-а как с ментами быть? Отстанут? Моторас у меня без доков

Ну , раз он и так без доков . Какая разница , какой ДВС . Отстанут или нет , это на их усмотрение . Махнут рукой , значит повезло .

А шасси то с доками. Короче узнаю в ГАИ.отпищусь.

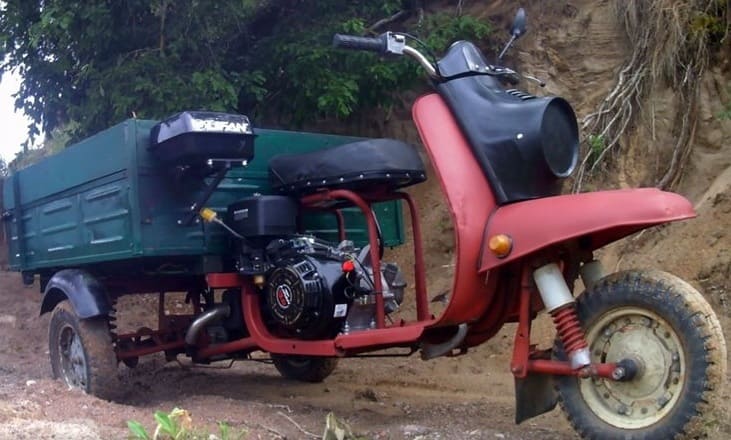

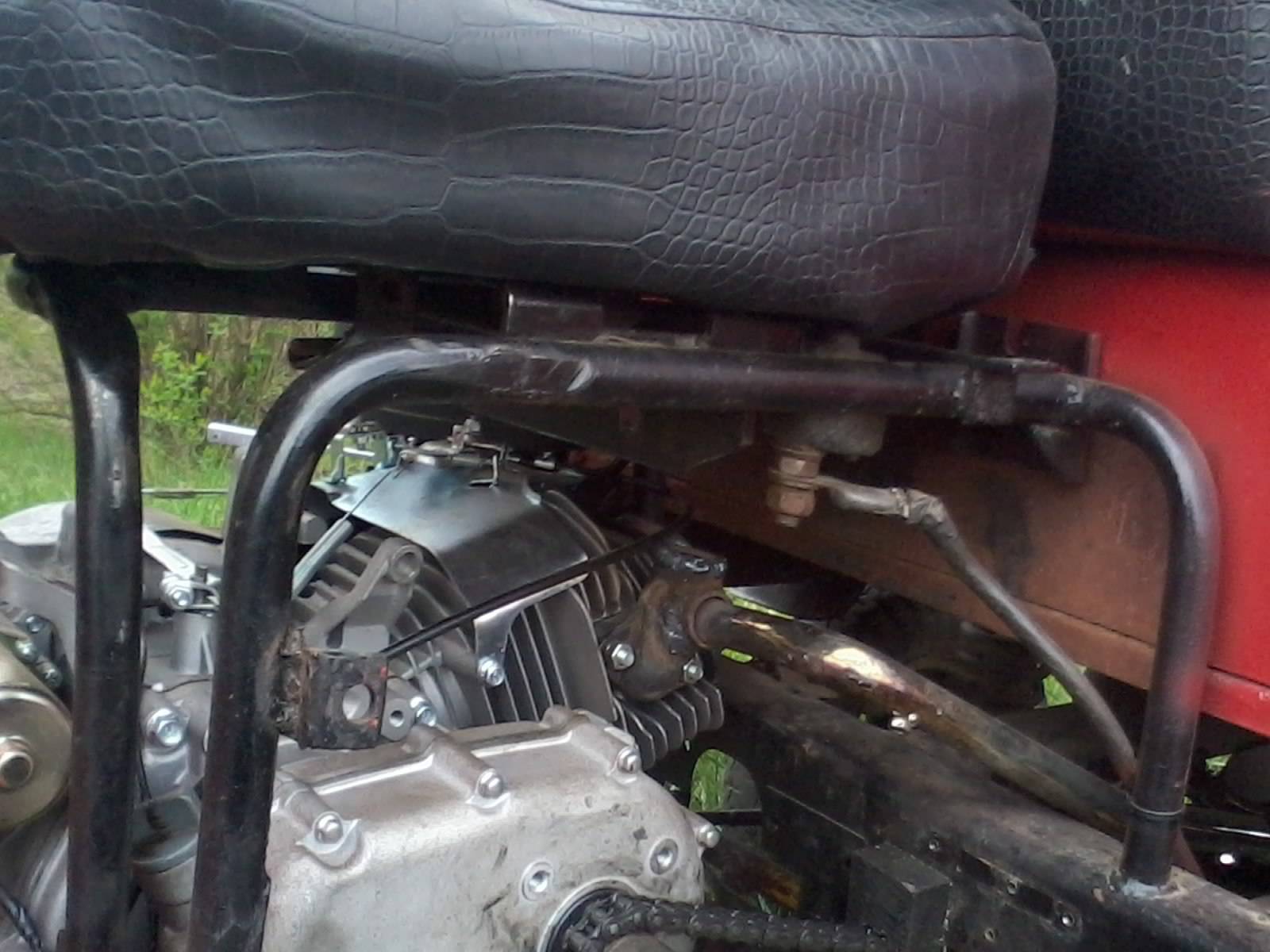

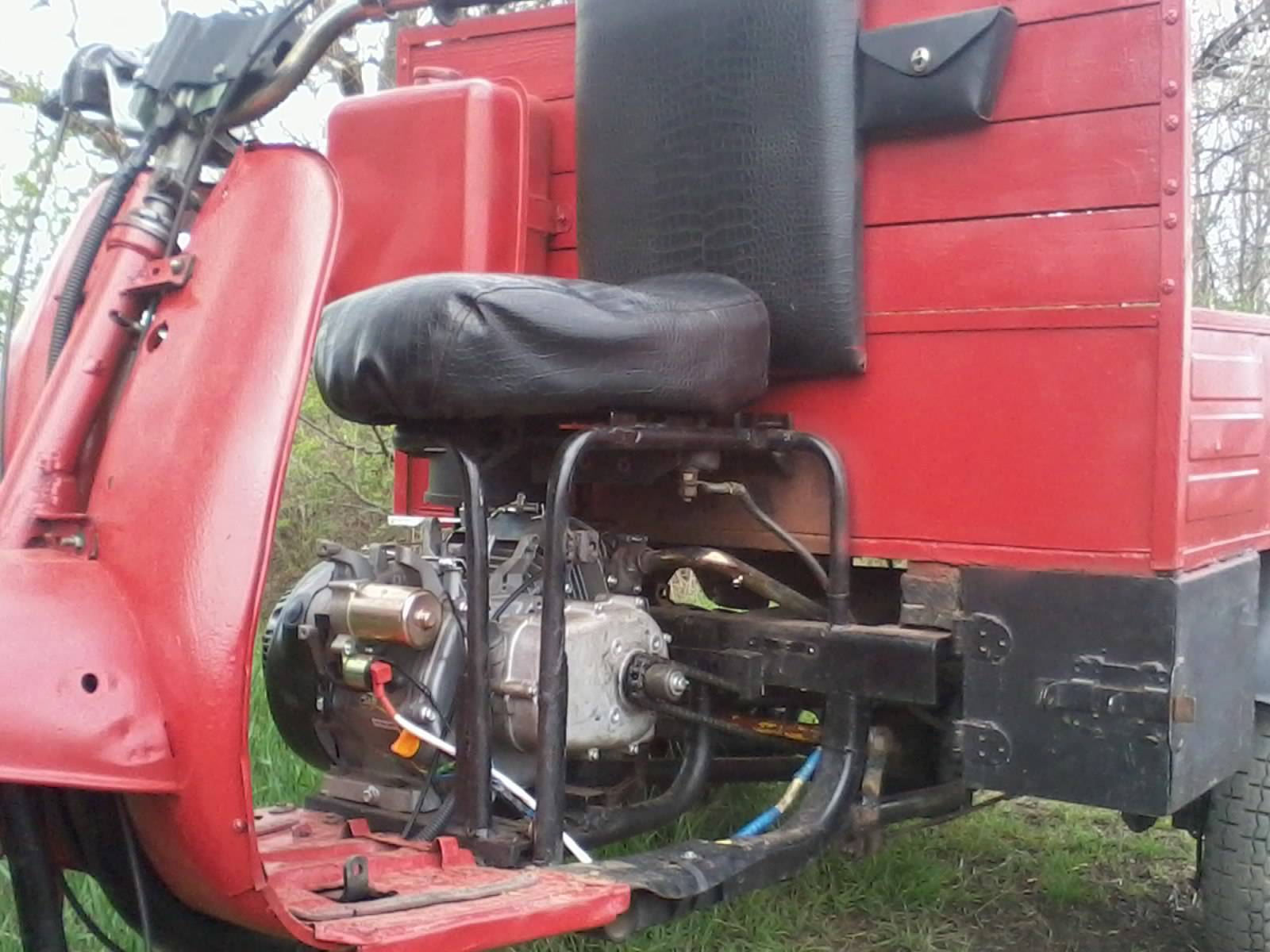

Наконец мне удалось реализовать свою идею.

Электрика

Самой проблемной частью Муравья всегда считалась его электрика в особенности реле-регулятор напряжения и диностартер (генератор и стартер в одно лице). Диностартер и реле-регулятор из-за своих конструктивных особенностей требуют к себе постоянного внимания и квалифицированного обслуживания. Если диностартер вовремя не обслуживать, то но начинает недозаряжать аккумулятор буквально в первый же сезон

На старых моделях реле-регулятор был механического типа

На последних, более совершенный — электронного типа

Зажигание контактное. Контакты расположены в кожухе охлаждения

Катушка зажигания и конденсатор вынесены на раму. В плане ремонта и обслуживания это очень удобно

Самодельный мотоблок из того, что валялось в сарае

Итак. Представляю вашему вниманию мой мотоблок. Собираю его с прошлого года. На этих выходных наконецто скидал все дитали в единое целое. Осталось все хорошенько закрепить, проворить, раскосынить, сделать элименты управления, плуг, фрезу и телегу конечно же.

Сугубо говоря на базе чего мотоблок не понятно т.к. движок покупной китайский специально для подобной техники марки «Лифан», кпп и один редуктор с мотоцикла «урал» (кпп днепр), еще 2 редуктора и мост с мотороллера «муравей». Все остальное трубки да пластинки с уголками.

Впринцепе все работает, крутится, вертится но темнемение есть парочка не решенных проблем. Для этого тема и была создана.

Проблема в первую очередь в скорости. МБ получился очень медленный. Расчетная скорость порядка 8 кмч. на 3000 обмин. Конечно тяговое усилие у него очень большое при этом но темнемение это очень медленно. С одной стороны это хорошо для движка т.к. ему легче но с другой стороны очень много бензина будет расходоватся зря. Ездить предстоит примерно порядка 5км в радиусе от дома.

Вторая проблема это медленный ВОМ. Вал отбора мощьности на мой взгляд крутится слишком медленно. Боюсь придется отказаться от фрезы, сделать грунтозацепы и похать плугом. Либо повышать обороты вала фрезы после ВОМа.

Щас МБ собран сугубо на прихватках еще есть возможность что либо изменить. Но у меня уже голова кипит. Моих извилин уже попросту не хватает чтоб придумать решение.

С нетерпением жду отзывов, вопросов и предложений. Простите за фото снимал уже в 11 вечера. Если надо выложу более подробные фото отдельных узлов и деталей.

P.S. — Чертижи не просите — их нет!

Но будут просьбы выложить фотографии отдельных узлов и деталей, так как идея использования заброшенного «Урала» висит в воздухе. Пока вопросов и предложений нет, но уверен — будут.

Это конечно дело хозяина, но не Лифан есть основа этого девайса. Не корректный заголовок. Если бы не ТО ЧТО БЫЛО В ГАРАЖЕ, девайс на основе Лифана не получился бы. У меня с десяток движков, а коробки и редуктора нет — нет и мотоблока на основе этих движков. Но это так, мнение.

Вы правы не спорю.

Как я не пытался избавится от одного редуктора. все четно. Он сам собой навязывается. Расположение двигателя и кпп продольное и на выходе кпп как не крути редуктор нужен чтоб передать вращение в обратную сторону. а там еще нужно это самое вращение повернуть чтоб передать редуктору муравья. По началу планировалось использовать двигатель с муравья и все былобы гараздо проще но потом выяснилось что ремонт этого двигателя обойдется дороже чем купить китайский. Одной из задач при сборке этого МБ была потратить как можно меньше денег. Максимально бюджетным так сказать. Следовательно собирать нужно было из того что есть. Можно было бы расположить все как на фото:

но возникла проблема со шкивами. Специальные для МБ стоят вместе с ремнем как пол китайского движка. Выточить не из чего, взять негде. Даже на металоломе они появляются ну очень не часто. Пробовал сделать цепную передачу вместо ременной — не вариант. Пришлось расположить двигатель и кпп продольно и соединить их муфтой. Строго говоря и в этом расположении есть вариант увеличить скорость движения и скорость ВОМ отказавшись от редуктора который после кпп. Вот только скорость движения на 1й передаче высоковата получается и при культивации придется слегка бежать за МБ что ни есть хорошо. К тому же редуктор с мотоцикла урал придется поставить на другую сторону и перевернуть кверх ногами. Тоже ни есть хорошо в плане обслуживания (замены масла). Еще вариант поставить самодельную кпп о которой я писал сдесь: » > . Этот вариант самый идеальный т.к. в этом случае получается 8 передач в перед (4 повышенных и 4 пониженных) и 2 назад. И скорость вращения ВОМ при этом в самый раз. КПП я собрал но первичный вал выточен из сыромятины и показался мне немного не надежным. Ко всему прочему я закосячил его при попытке установить звездочку для цепной передачи. Вобщем надо точить снова и проблема скорости и ВОМа решится. но все это не скоро. Пока поставил редуктор муравья на место этой кпп. Вобщем все в состоянии доработки еще.

По поводу деференциала. нет диф не блокировал, оставил как есть. Тоже проблемка.. придумать блокировку. В основном МБ будет использоваться для транспортировки грузов где деференциал нужен но и блакировка тоже не помишает. Есть вариант сделать нечто типо как на ресунке ниже но место не позволяет.

Как установить двигатель Lifan на мотороллер Муравей

Как установить новый двигатель лифан на Советский грузовой мотороллер Муравей своими руками вы узнаете из подробного описания, фото и видео замены штатного двигателя Т-200 на ДВС «Lifan» 11 л/с. Грузовой мотороллер «Муравей» -это отличная техника для ведения частного хозяйства, с его помощью можно перевозить грузы общим весом до 250 кг. Произведенные еще в СССР мотороллеры сегодня зачастую находятся в плачевном состоянии и требуют капитального ремонта, замены узлов и агрегатов, а вот оригинальные запчасти сложно достать. Как вариант замена штатного двигателя «Муравей» на Китайский ДВС Лифан (см фото ниже) Собственно как и поступил Алексей Кочнев автор представленного проекта.

Записано со слов автора.

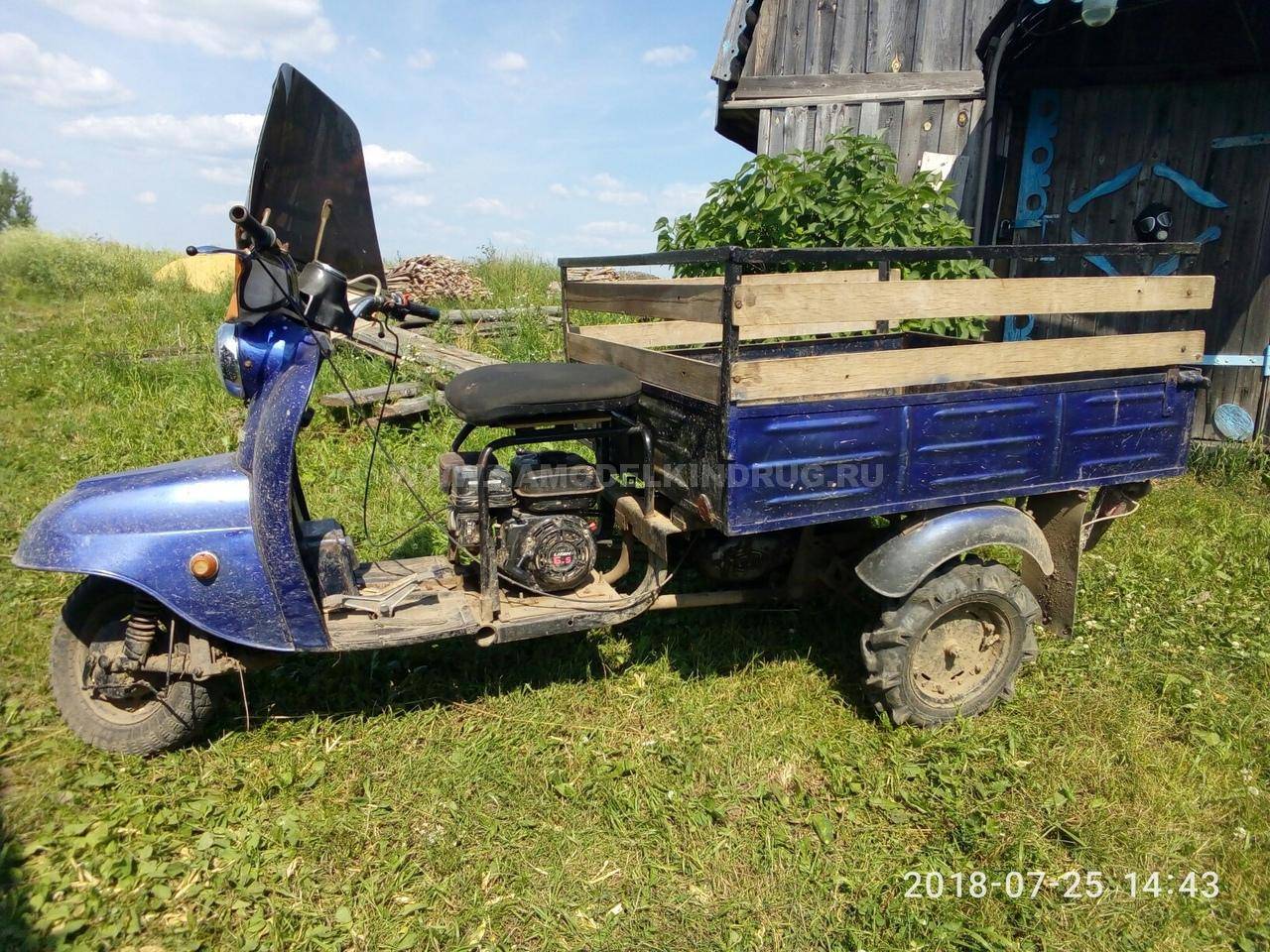

Достался мне старенький мотороллер «Муравей» 1981 г выпуска с двигателем Т-200 который никак не хотел заводиться и нормально работать. Намучавшись с ним было принято решение, о его замене на двигатель Лифан. Выбор пал на 11 сильный агрегат с крутящим моментом 21 о/м что в полтора раза больше чем на родном Т-200

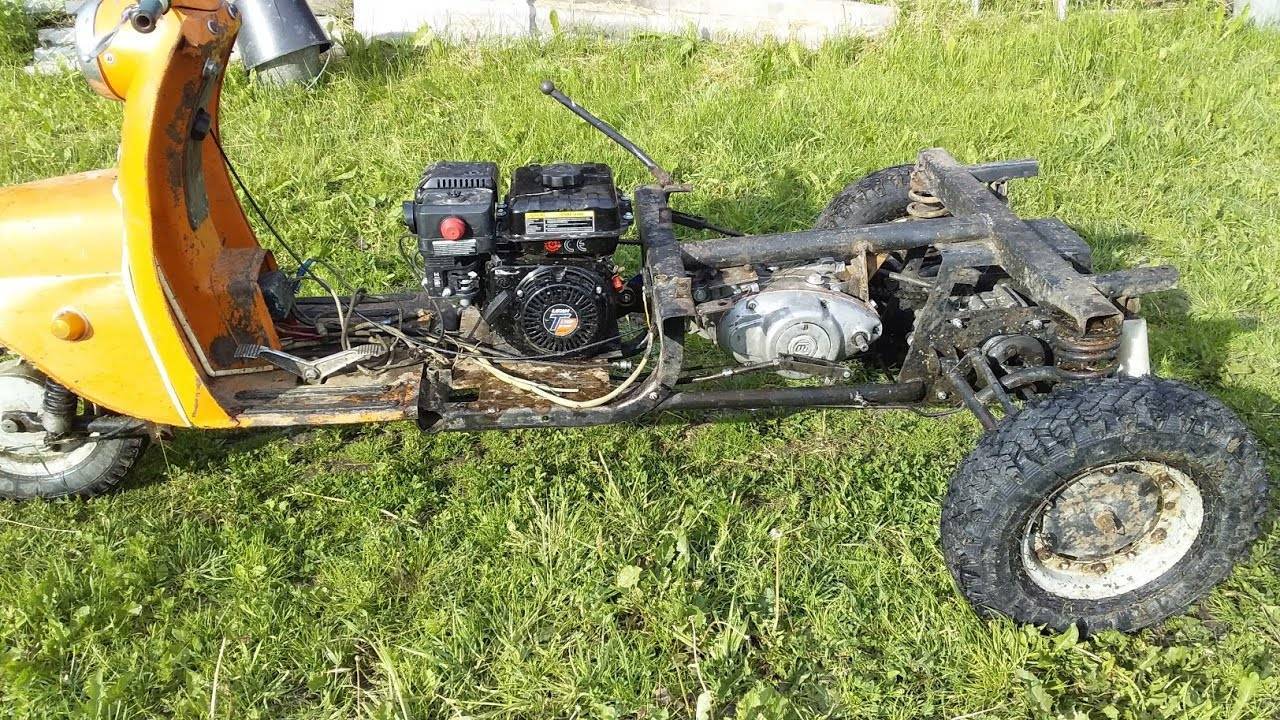

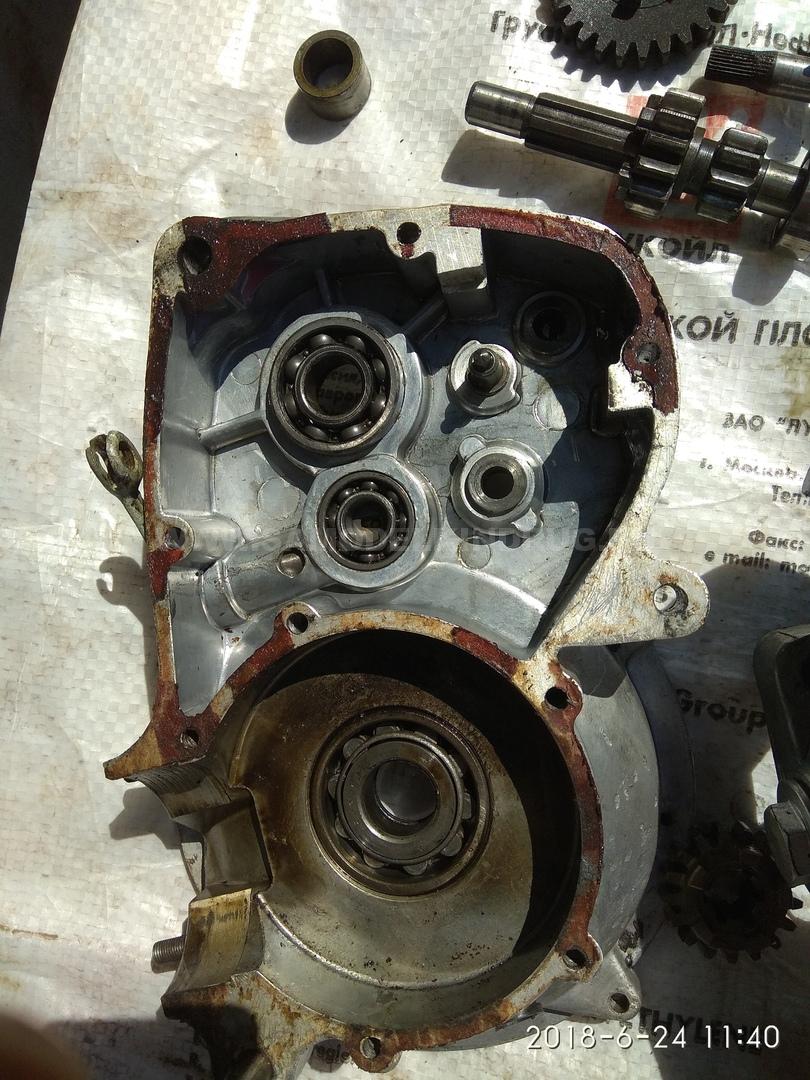

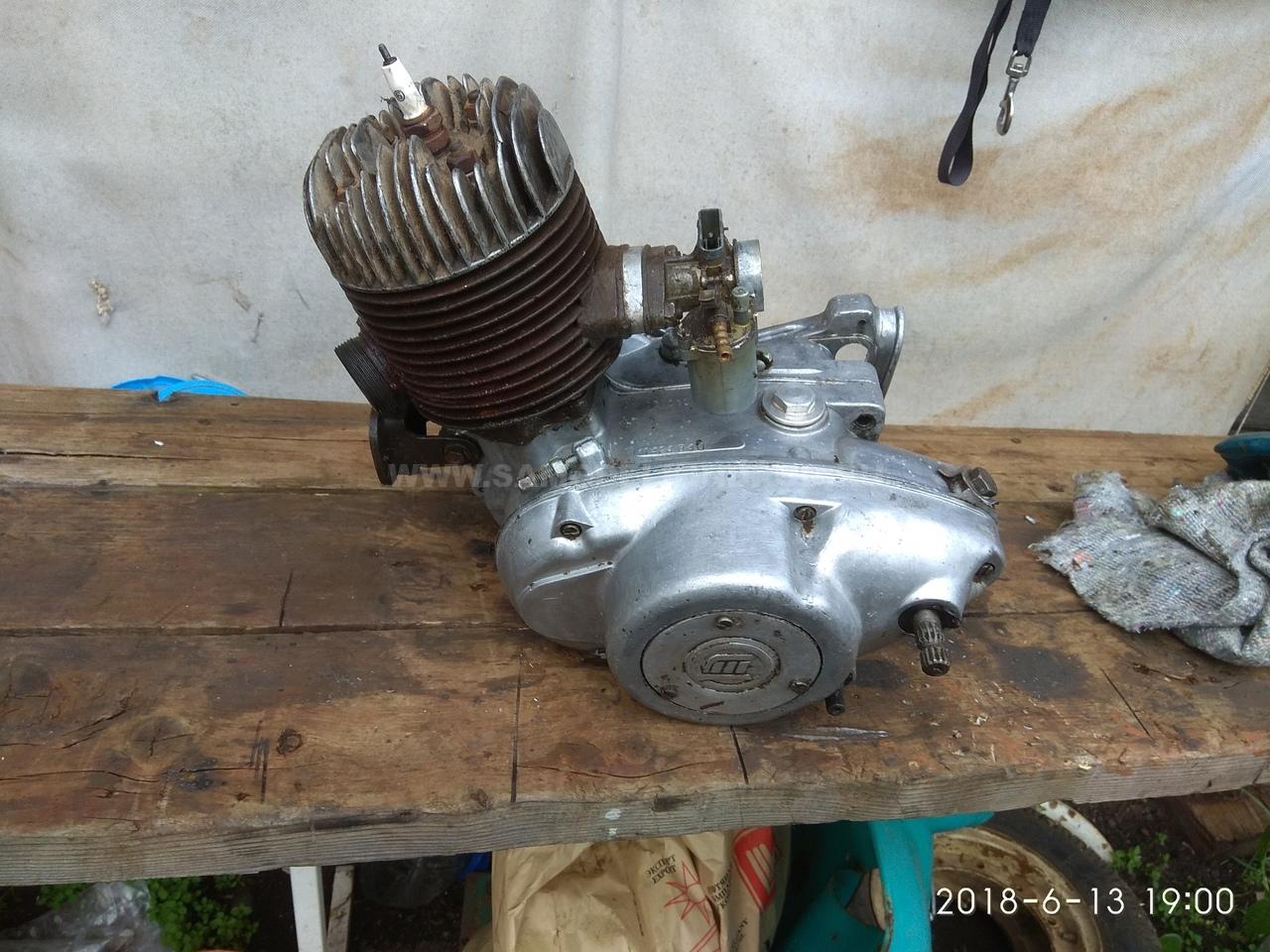

Установку нового двигателя начал с демонтажа старого двигателя и последующей его мойкой, чисткой и переборкой, так в дальнейшем планировал использовать его в качестве КПП для нового двигателя.

Материалы

1. мотороллер муравей 1981 г выпуска

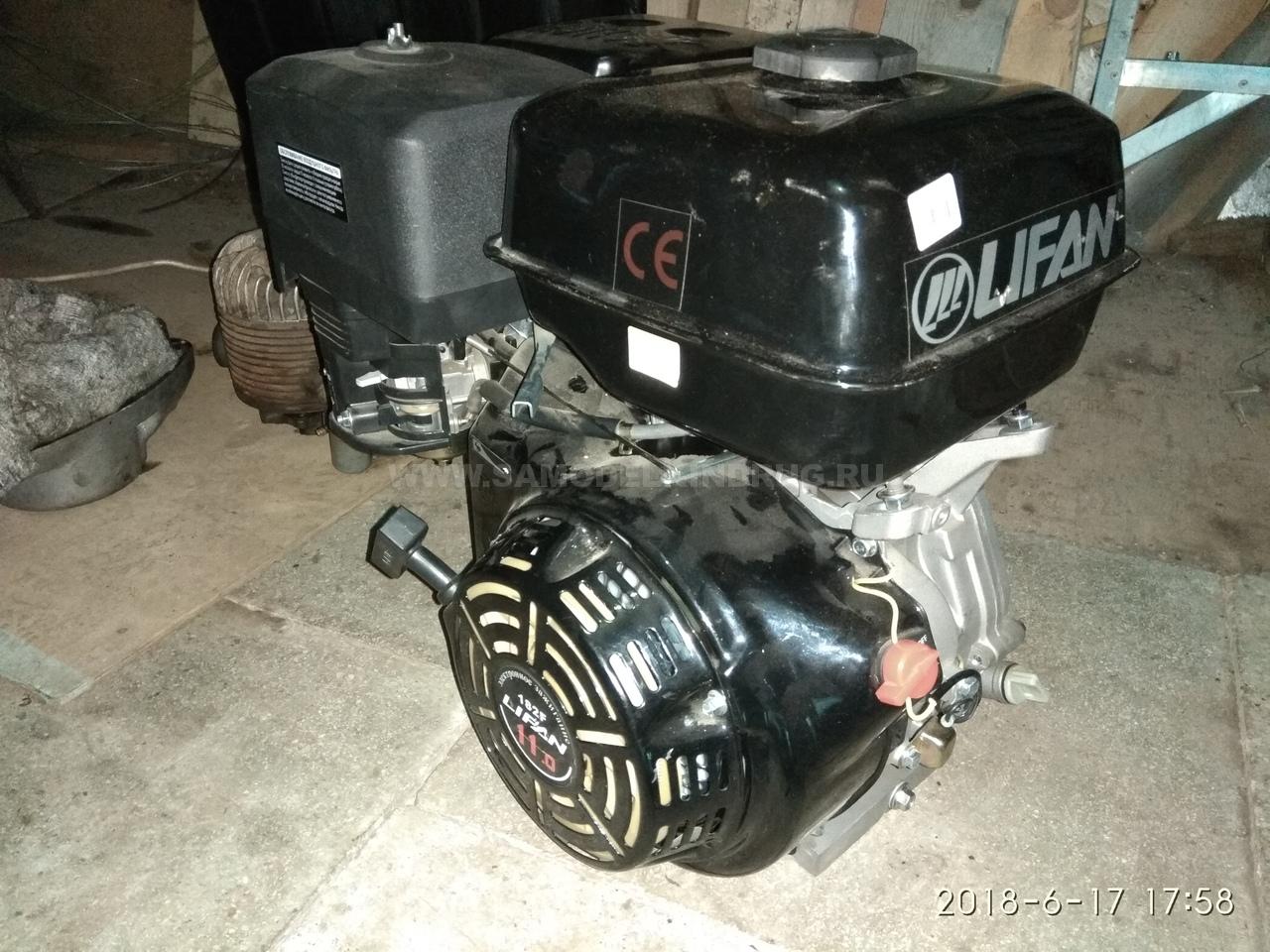

2. двигатель лифан 11 л/с бензиновый
3. ремень
4. ролик ВАЗ
5. вал
6. шкив 2 шт
7. плита 10 мм

Инструменты

1. сварочный аппарат
2. УШМ (болгарка)
3. набор гаечных ключей
4. измерительный и слесарный инструмент
5. дрель

Далее вашему вниманию представлен процесс замены штатного двигателя Т-200 грузового мотороллера «Муравей» на Lifan 11 л/с Китайского производства.

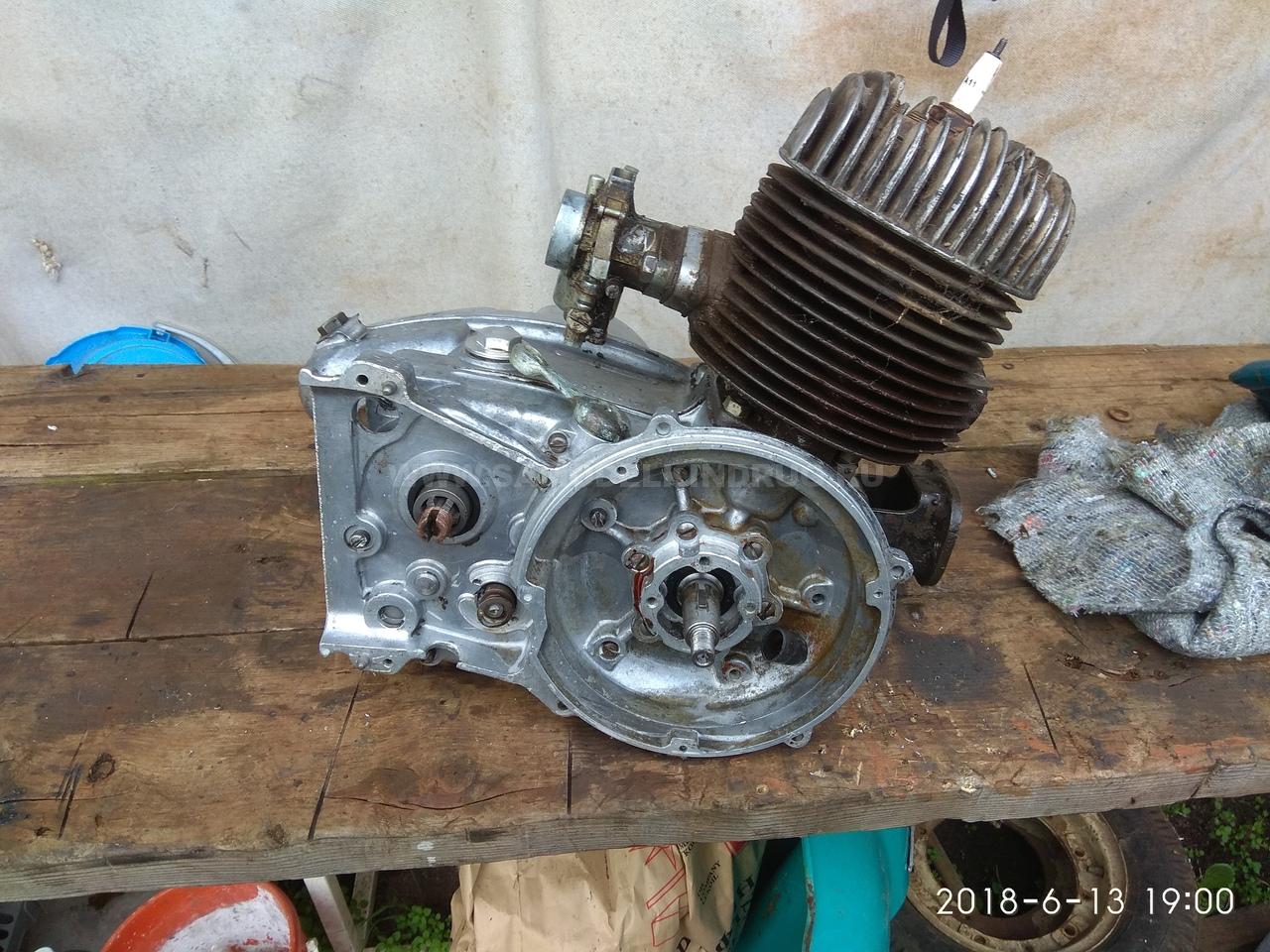

Установка нового двигателя началась с демонтажа старого ДВС и дальнейшей чисткой, переборкой, это необходимо для того чтобы в последующем установить двигатель муравья в качестве КПП для мотора Лифан.

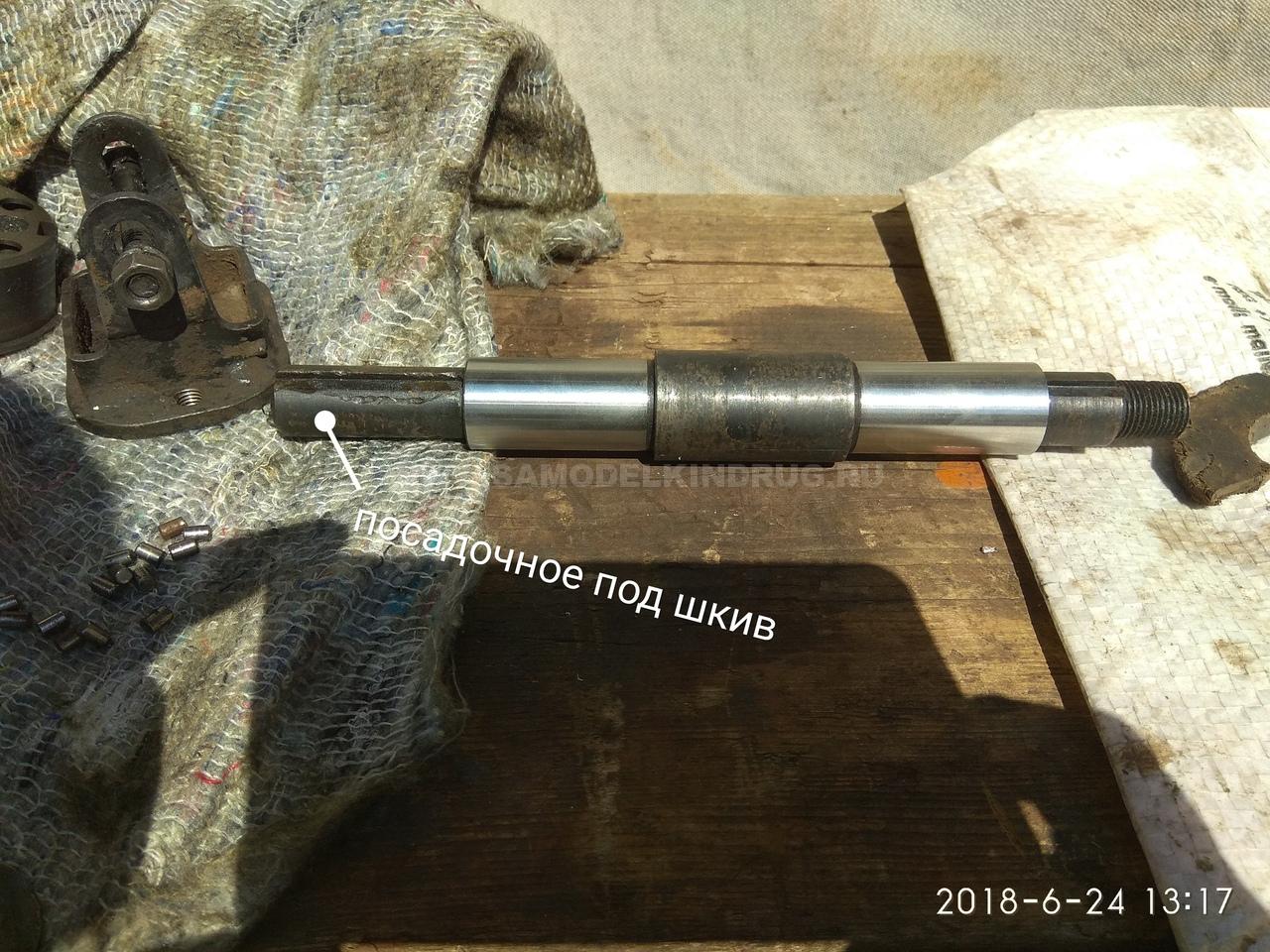

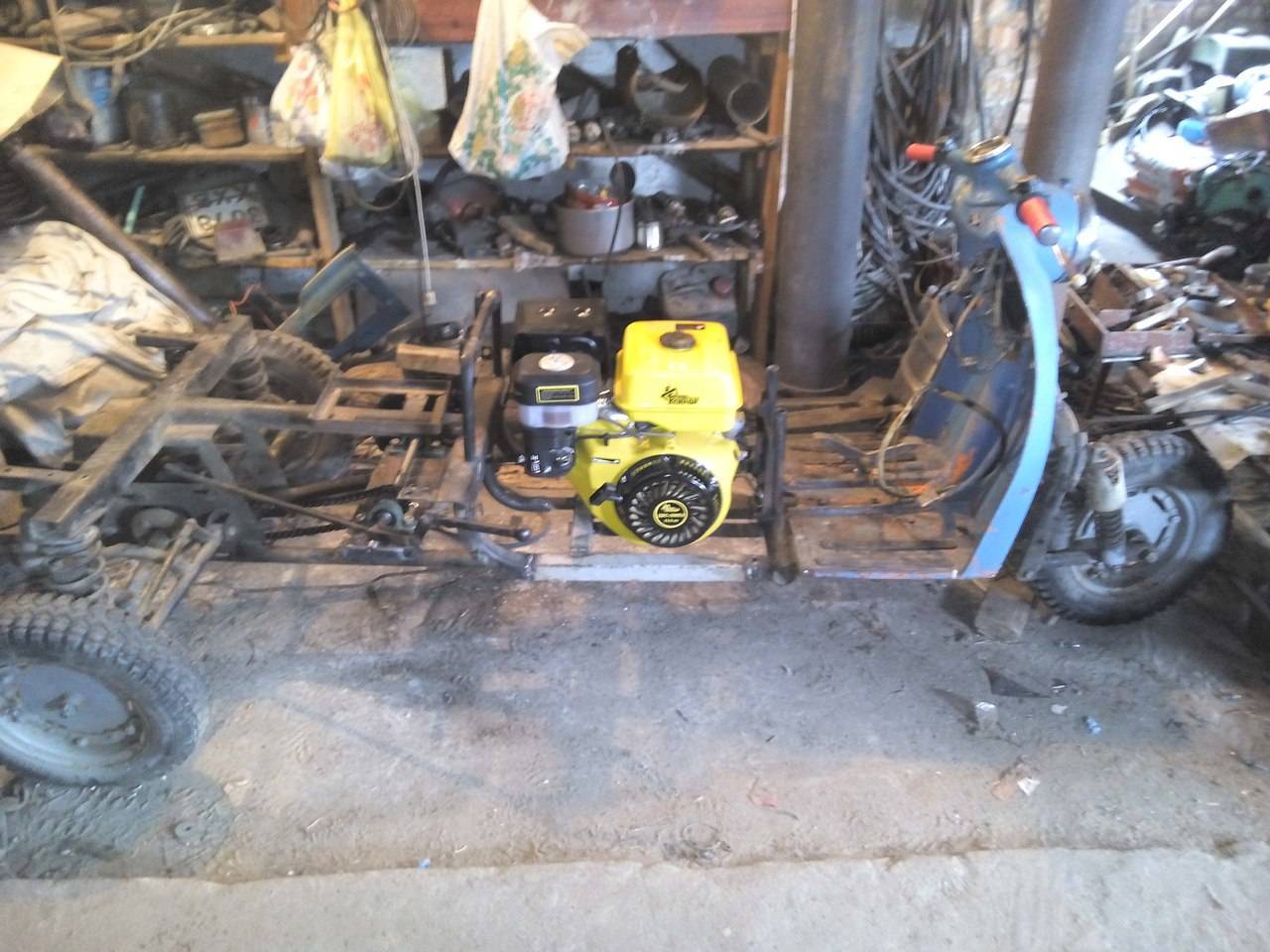

Использовав высокоточную рейку, был выставлен ДВС по шкивам, просверлены отверстия в плите и закреплен двигатель и установлен натяжной эксцентриковый ролик с «Рено Логан» (далее был заменен на ролик ВАЗ потому как он с бортиками которые не дают ремню соскальзывать)

Так же рекомендуем ознакомится с опытом Евгения Синицина Установка двигателя Lifan на грузовой мотороллер муравей.

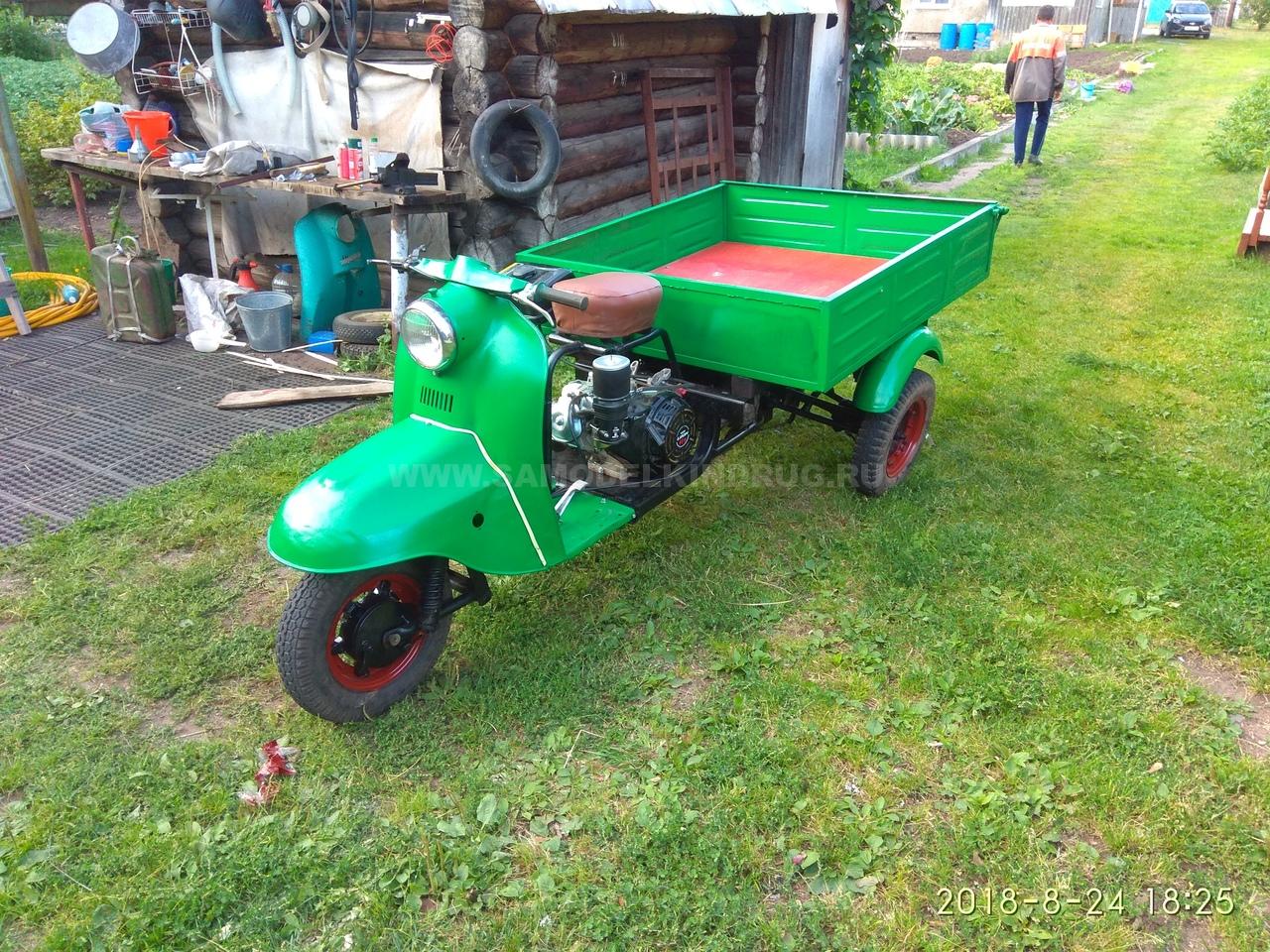

Видео работы мотороллера.

Характеристики мотороллера Муравей

Мотороллер отличают высокая маневренность и проходимость, а также небольшие габариты. В гараже он займёт столько места, сколько и тяжёлый мотоцикл с коляской.Советский мотороллер «Муравей», который до сих пор пользуется популярностью, имеет следующие технические характеристики:

• Длинна – 2,68 м.
• Ширина – 1,25 м.
• Высота – 1,07 м.
• Масса сухая – 240 кг.
• Грузоподъёмность – 250 кг.
• Скорость – около 30 км/ч.
• Двигатель бензиновый, двухтактный, мощностью 11 л.с.
• Коробка передач на 4 ступени + задний ход.
• Барабанные тормоза с механическим приводом на каждое колесо.

Среди поклонников этой марки бытует мнение, что мотороллер не уступает в эксплуатационных свойствах западным аналогам.

Из преимуществ мопеда стоит отметить:

• Малый радиус разворота – 3,5 м.
• Лёгкость мотороллера «Муравей», мотоциклы значительно преобладают в весе.
• Невысокая стоимость – на рынке представлены только аппараты б/у.

Недостатки тоже есть:

• На рынке много изношенной техники.
• Двигатель имеет высокий расход топлива – от 8 л. на 100 км. Но чаще этот показатель ближе к 10 – 11 л. на 100 км. из-за повышенного износа.
• Частые поломки из-за низкой надёжности, особенно двигателя.

К двигателю больше всего вопросов у владельцев Муравья. Аппетиты по расходу топлива ведь хочется поумерить.

Улучшение грузоподъемности, или делаем из Муравья самосвал

Мотороллер Муравей — устройство мощное, однако большинство владельцев не прочь увеличить грузоподъемные способности модели. Кроме того, можно переделать кузов и сделать его откидным (на подобии самосвала).

Однако есть некоторые нюансы и главное — не перестараться. Как известно, грузоподъемность равна около 250 кг, на практике умещают и большие грузы. Но следует помнить, что при такой нагруженности скорость будет гораздо медленнее (до 35км\ч).

Повысить грузоподъемность можно, увеличив борты. Однако потребуется усиление рамы мотороллера.

Сварку можно признать наиболее оптимальным вариантом, но можно справиться и без нее (изготовление дополнительной рамы производится из дерева).

Кузов в данной ситуации сдвигается вперед или оставляется на своем месте, а вот назад его сдвигать запрещено.

Есть возможность рассмотрения варианта и установки отдельных будок на такие мотороллеры, что потребует отдельных затрат.

Для самосвала чаще всего используют следующие механизмы:

• тросовые лебедки;
• гидравлика с автоматическим приводом;
• способы с применением дверных петель и т.д (так называемые «ручные»).

Что касается гидравлики, то здесь потребуется еще и использование насоса. Общие траты при таком подходе могут превысить саму стоимость мотороллера.

Рассмотрим варианты реализации идеи:

1. С применением автоматики.

Кузов прикрепляется к дополнительной раме, которая присоединяется при помощи шарниров к основной. Подъем может осуществляться при помощи ромбического домкрата, который функционирует с подачи простого электропривода. Сам же электропривод легко можно сделать, используя стеклоподъемники простого автомобиля. В этом и есть суть автоматики, когда кузов опрокидывается нажатием одной кнопки.

Единственный минус такого преобразования — это конечная стоимость работы. Цена зависит от применяемых запчастей.

2. Ручной способ.

Кузов, как и в автоматическом способе, устанавливается на дополнительную раму. Рама также присоединяется к основной.

Удобство такого способа в том, что при надобности есть возможность попросту снять кузов (например, когда нужно перевезти длинные трубы и т.д.). Такие длинные объекты смогут быть закреплены прямиком к раме.

Тонкости производства

На практике рекомендуется дополнительная установка цепочек, которые предохранят петли от вырывания. А затворами могут служить обыкновенные дверные ручки от бытовых приборов или механизмы от авто.

При конструировании съемного кузов, потребуется и крепление бака, номера, поворотников непосредственно к раме (не путать с кузовом). Нужно добиться, чтобы центр тяжести был около осей петель (около 30 см по отношению к заднему краю). Только так кузов будет без проблем опрокидываться вручную.

Снегоход из мотоблока

Зимой передвигаться по местности становится значительно сложнее, а покупка даже подержанного снегохода сопряжена со значительными финансовыми затратами. Решением проблемы является переделка мотоблока в снегоход. Все необходимое для этого можно найти на ближайшей свалке или в пункте приема металлолома. При наличии достаточной суммы приобретаются модульные гусеницы, устанавливаемые вместо колес на полуось.

Если взять за основу уже изготовленный трактор, то для работы потребуются:

• старые широкие колеса от внедорожника;
• листовая сталь шириной не менее 40 см;
• транспортерная лента с кордовой основой.

Сделать снегоход можно разными способами. Выбор зависит от мастерства владельцев транспортного средства и наличия подручного материала.

Переделка может проводиться по таким направлениям:

1. Замена штатных колес на более широкие, оказывающие минимальное давление на снег. При необходимости на колеса цепляются приспособления для увеличения сцепления (цепи, канаты).
2. Закрепление колес в широких и легких грунтозацепах. Предварительно из камер выпускается воздух. Обода надеваются на колеса, которые накачиваются до предела.
3. Установка транспортерной ленты на колеса. Чтобы лента не слетала, на ее краях с помощью заклепок закрепляются алюминиевые планки.

Самодельный снегоход из мотоблока не поставит рекорда скорости. Но для поездки в лес за дровами или на зимнюю рыбалку его возможностей будет вполне достаточно.

Модернизация транспортных средств

Если сломался старый велосипед, скутер или мотоцикл, не стоит сдавать технику на металлолом. Также не нужно спешить с покупкой нового мотора. Его можно заменить на силовую установку от легкого мотокультиватора. Есть только 1 ограничение: на такой машине нельзя передвигаться по дорогам общего пользования. Но мотороллер Муравей с двигателем от мотоблока можно использовать на даче для поездок на поле или речку. Двигателя мощностью 5-6 л.с. вполне хватит для того, чтобы разогнать мопед до скорости 50-60 км/ч. Перед монтажом движка на велосипед необходимо установить на это средство передвижения усиленные колеса, способные выдержать вес до 100 кг.

Для того чтобы собрать мотороллер с двигателем от мотоблока, потребуются такие инструменты и материалы:

• сварочный аппарат;
• болгарка с дисками по металлу;
• электрическая дрель;
• гаечный ключ;
• отвертка;
• плоскогубцы;
• уровень;
• молоток;
• краска.

Для того чтобы поставить силовой агрегат на Муравей, потребуется создать для него раму.

Делается это в такой последовательности:

1. Составляются чертежи, делаются точные расчеты конфигурации каркаса и мест крепления. Рекомендуется проверить расчеты на мягких полосах алюминия.
2. Сваривается крепежный кронштейн. Проводится его обработка средствами против коррозии, просверливание отверстий для болтов.
3. Двигатель аккуратно водружается на кронштейн и фиксируется болтами. Проверяется точность установки, выполняется корректировка положения.
4. Мотор соединяется с ходовой частью транспортного средства с помощью ремня или цепи. Закрепляются тросы переключения передач, рычаги управления.
5. Проверка работоспособности транспортного средства. Созданная самоделка нуждается в обкатке, чтобы все детали притерлись друг к другу. На это нужно потратить 6-8 часов при работе мотора на средних оборотах.

При наличии опыта обращения с бытовыми инструментами и знаний в электротехнике можно собрать электрический экскаватор своими руками. Для этого потребуются швеллеры, шарниры, тросы и исправный электрический мотор. Ковш изготавливается из листовой стали, которую можно недорого купить в пунктах приема металлолома.

Как установить двигатель Lifan на мотороллер Муравей

Записано со слов автора.

Достался мне старенький мотороллер «Муравей» 1981 г выпуска с двигателем Т-200 который никак не хотел заводиться и нормально работать. Намучавшись с ним было принято решение, о его замене на двигатель Лифан. Выбор пал на 11 сильный агрегат с крутящим моментом 21 о/м что в полтора раза больше чем на родном Т-200

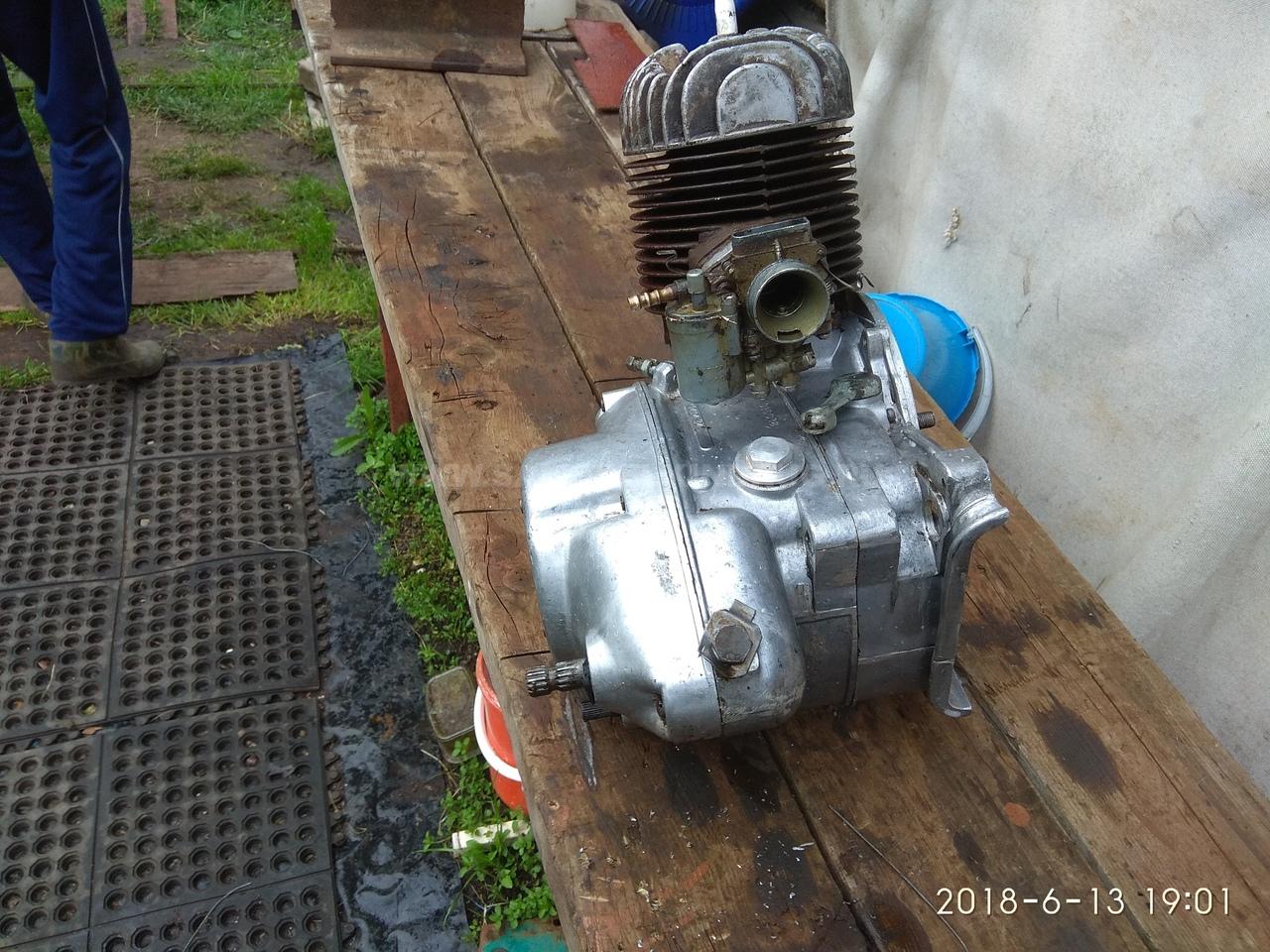

Установку нового двигателя начал с демонтажа старого двигателя и последующей его мойкой, чисткой и переборкой, так в дальнейшем планировал использовать его в качестве КПП для нового двигателя.

Материалы

Инструменты

Далее вашему вниманию представлен процесс замены штатного двигателя Т-200 грузового мотороллера «Муравей» на Lifan 11 л/с Китайского производства.

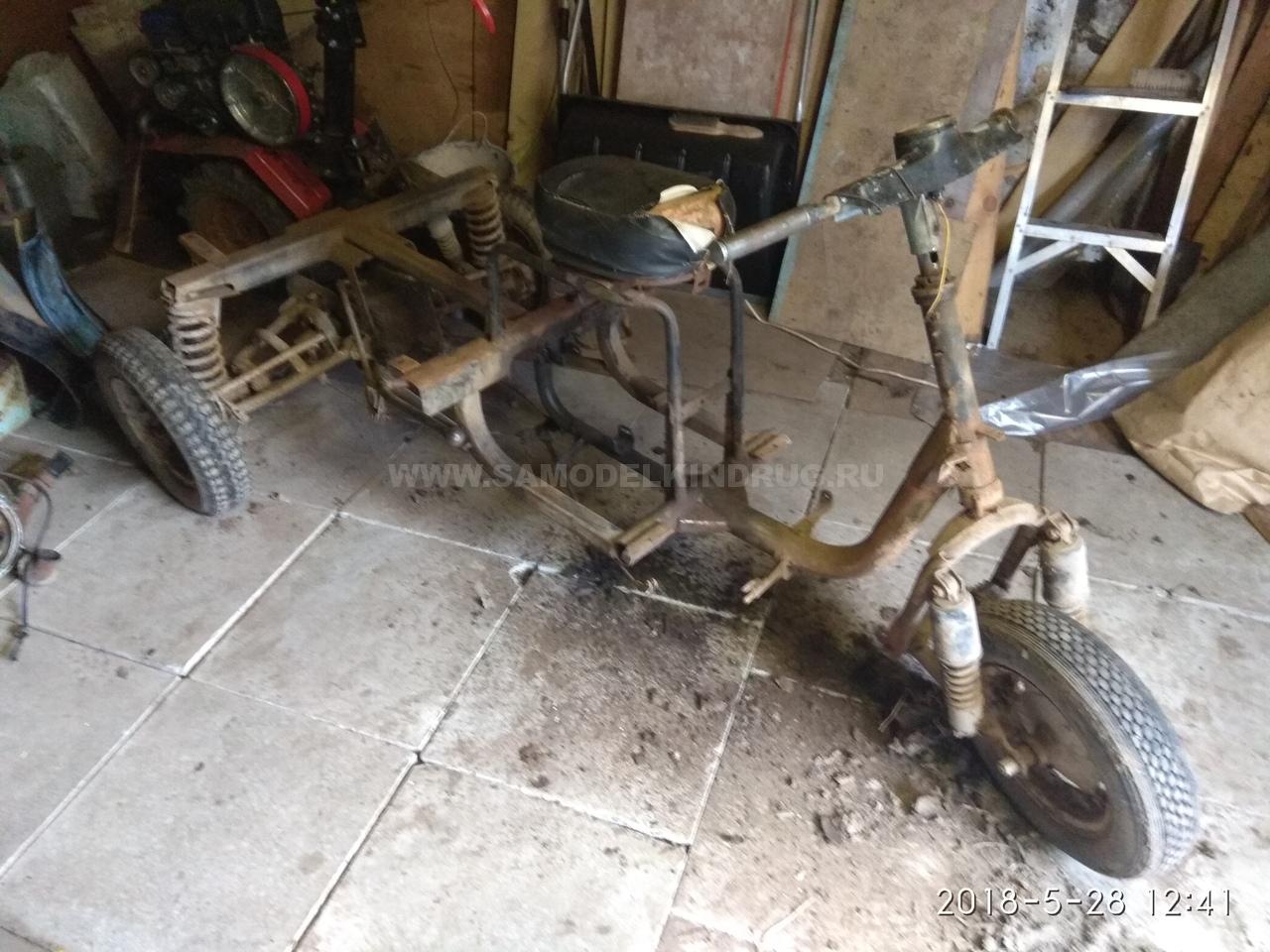

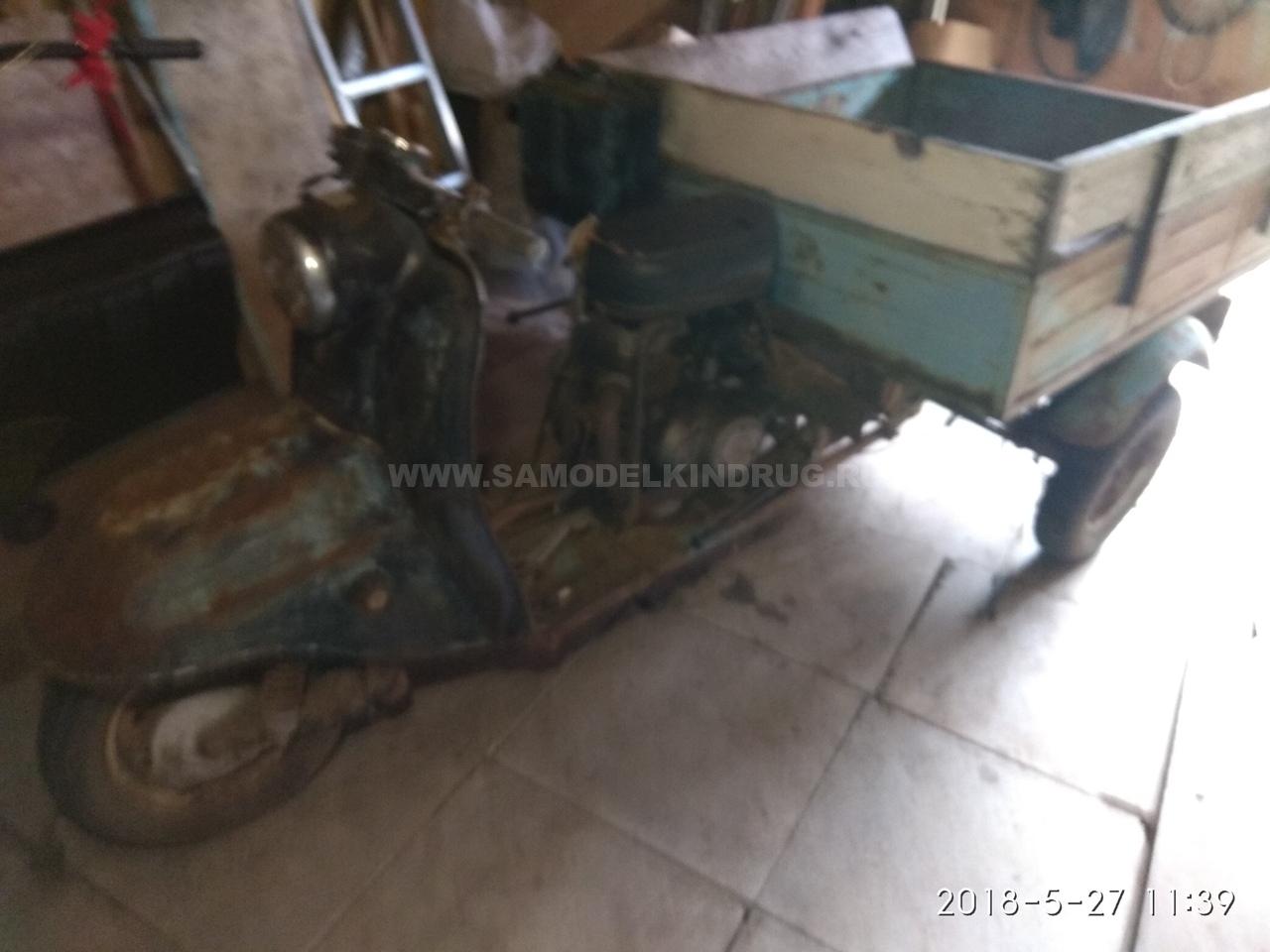

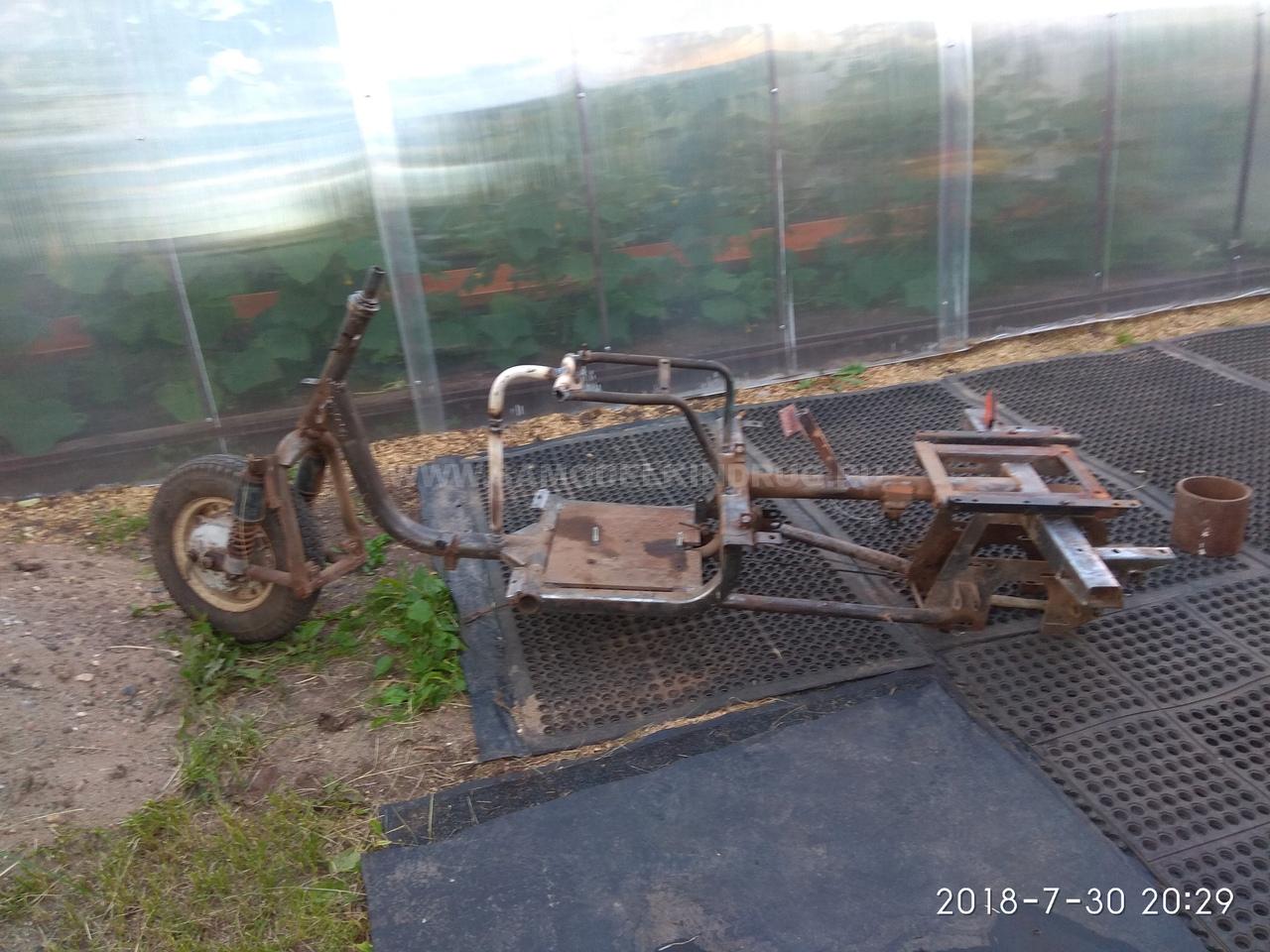

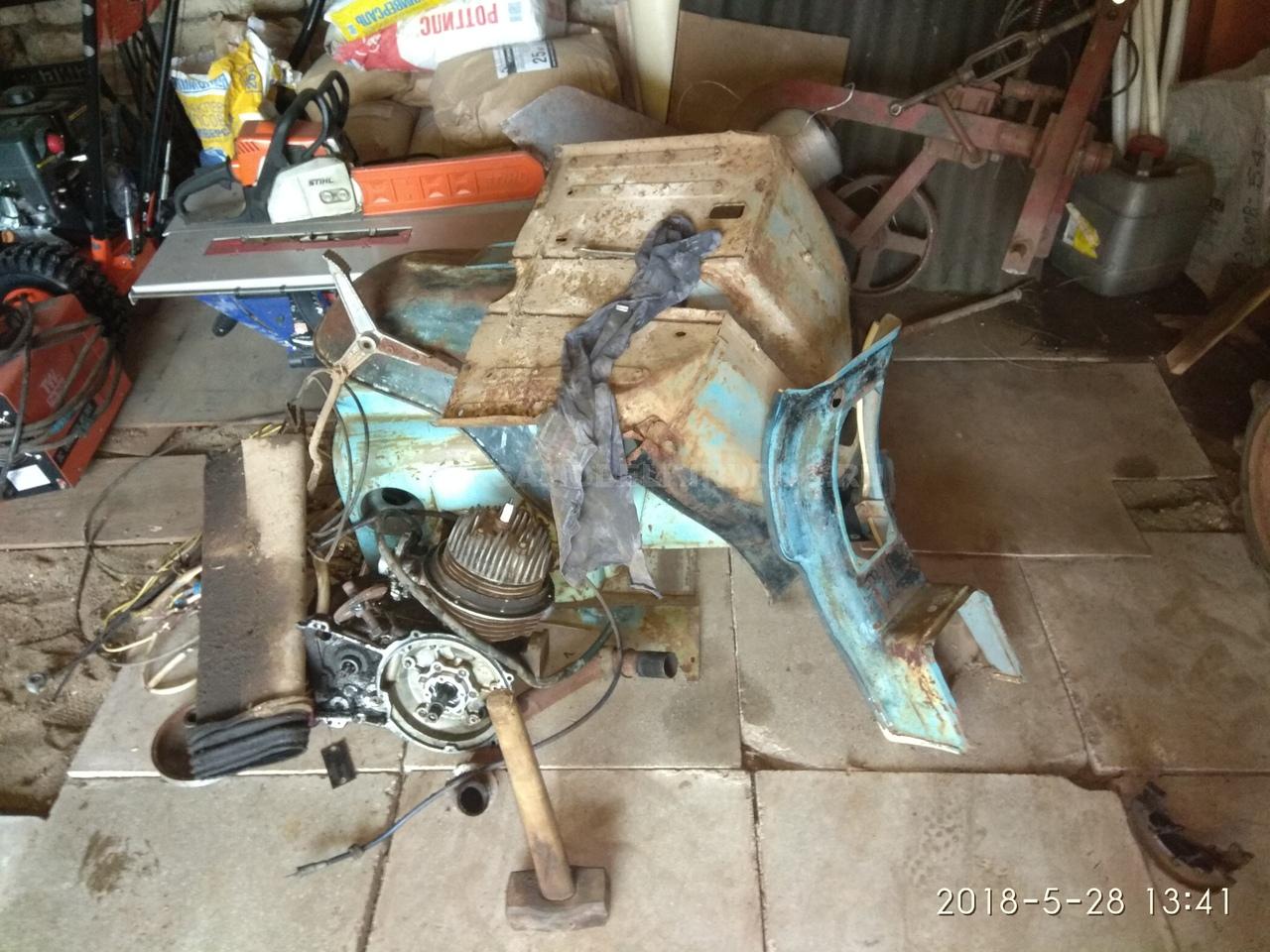

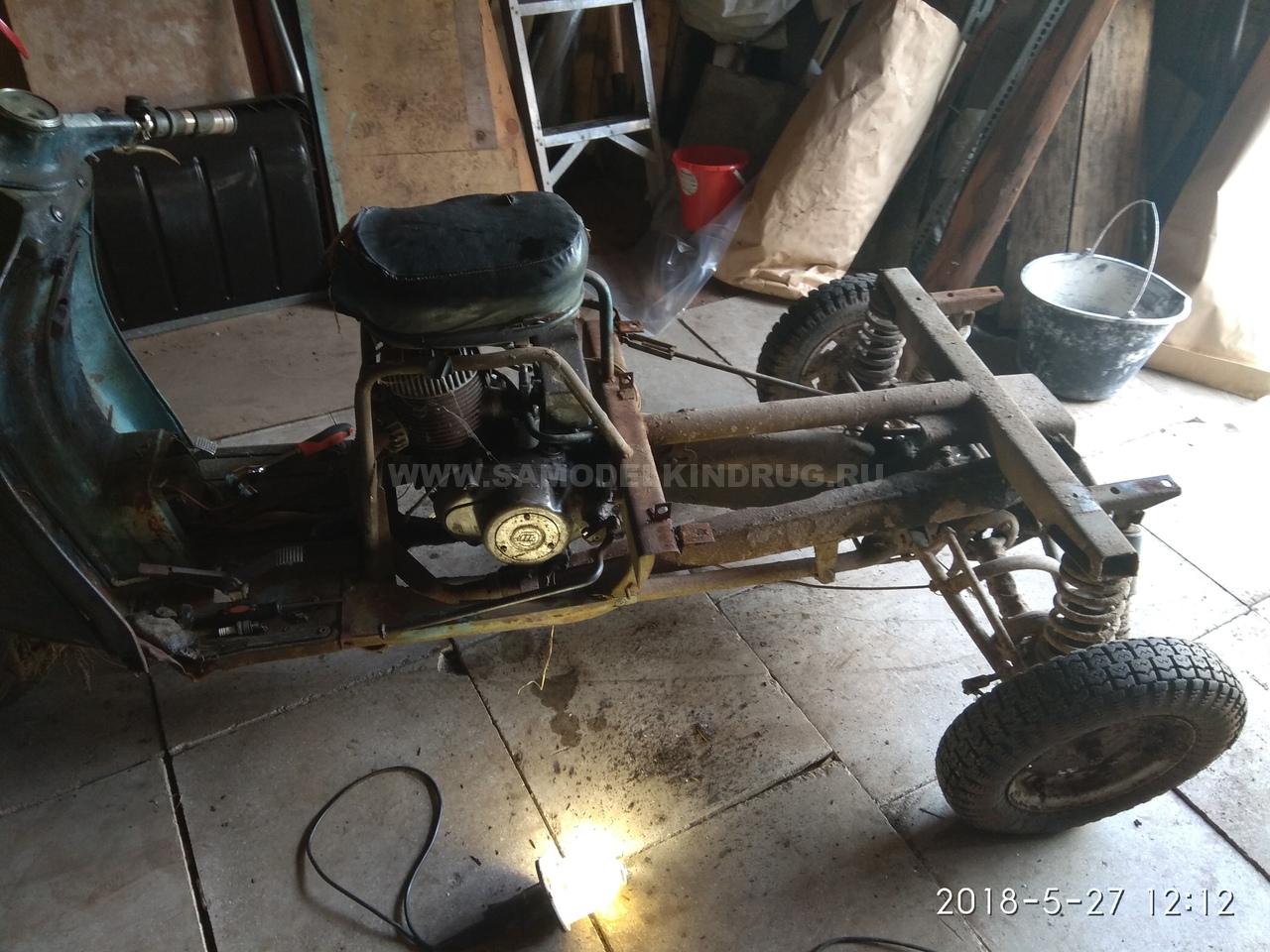

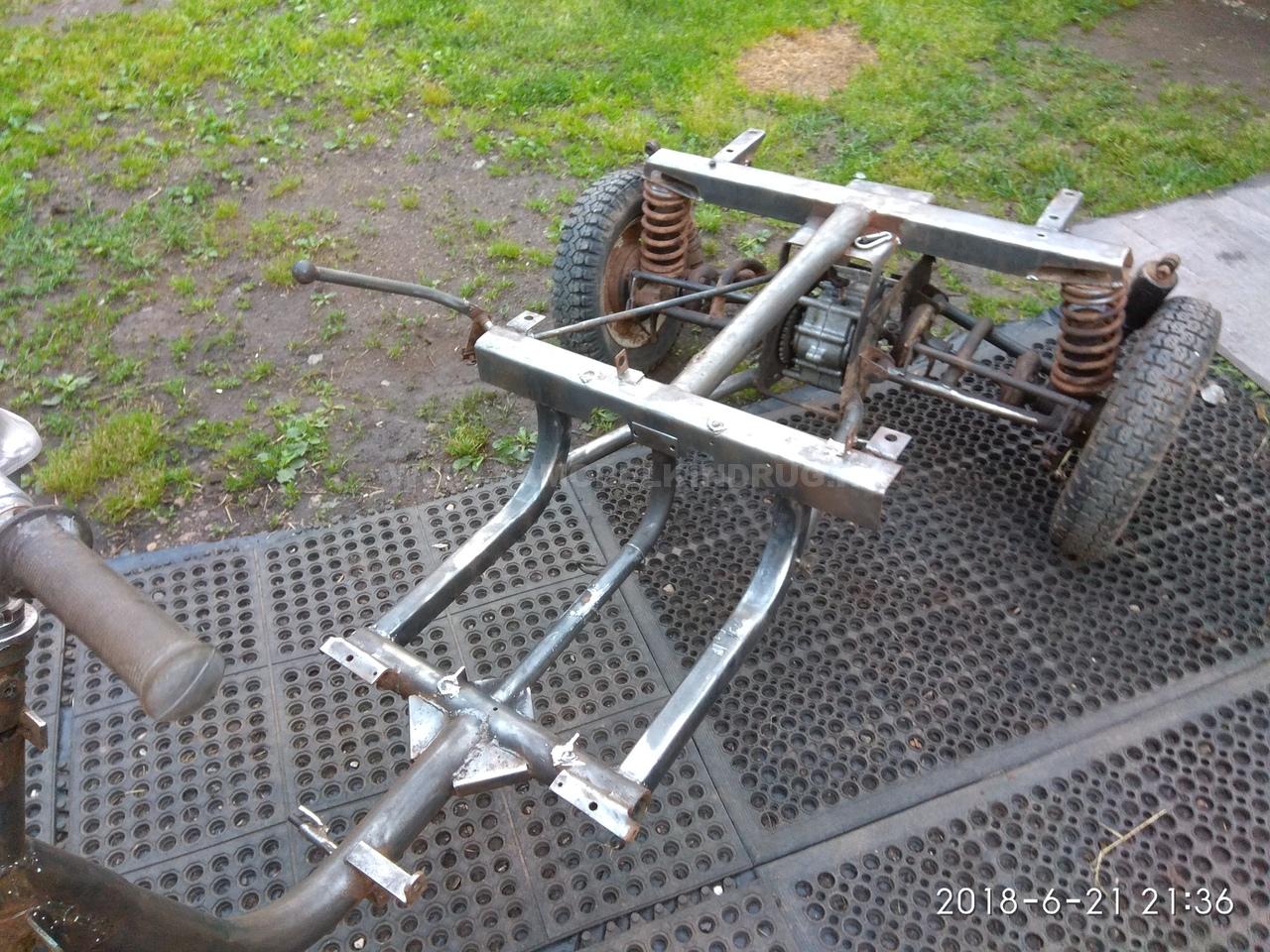

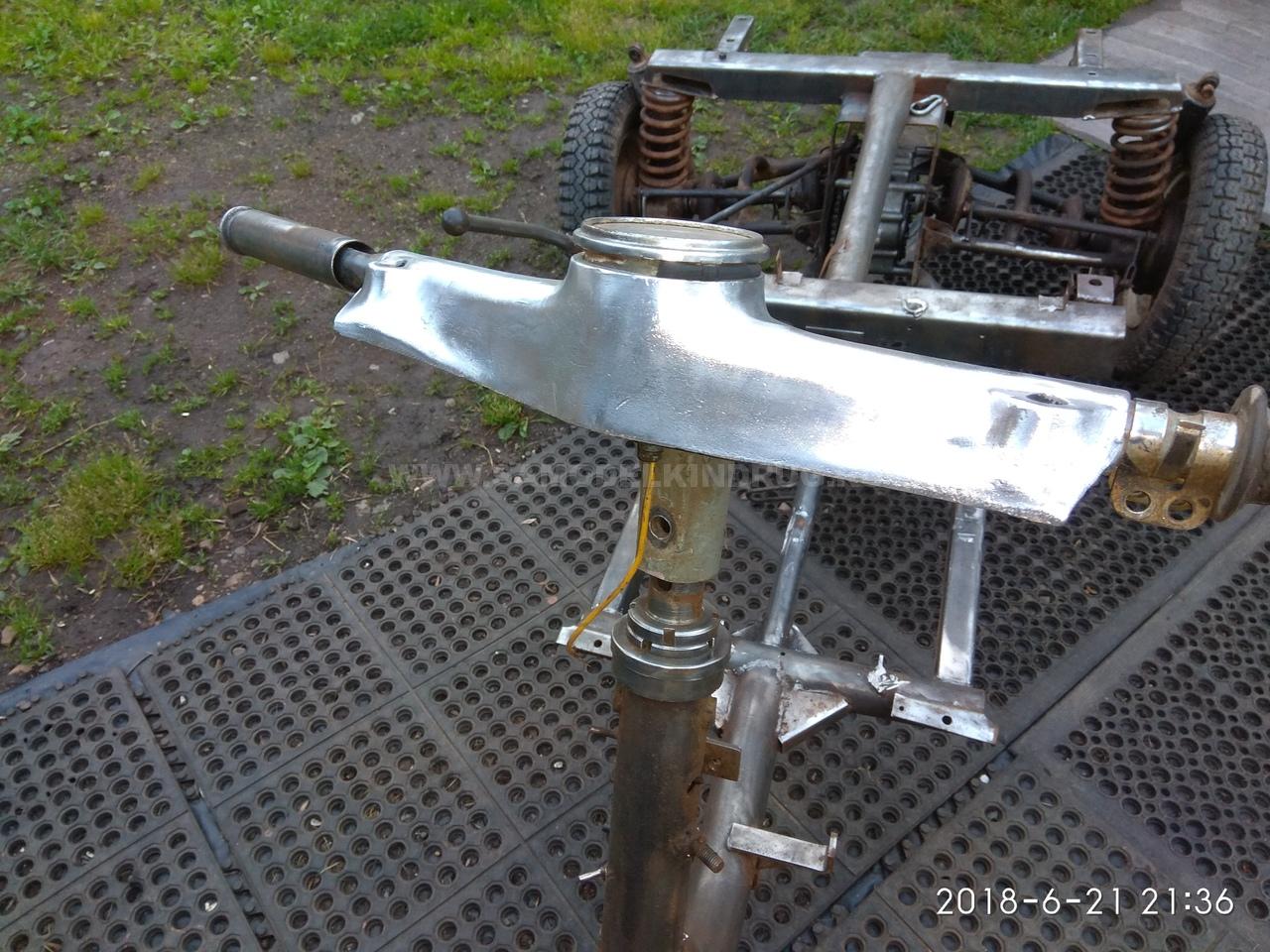

Вот в таком состоянии находился мотороллер до реставрации и ремонта. Первоначально был приобретен двигатель «Lifan» 11 л/с

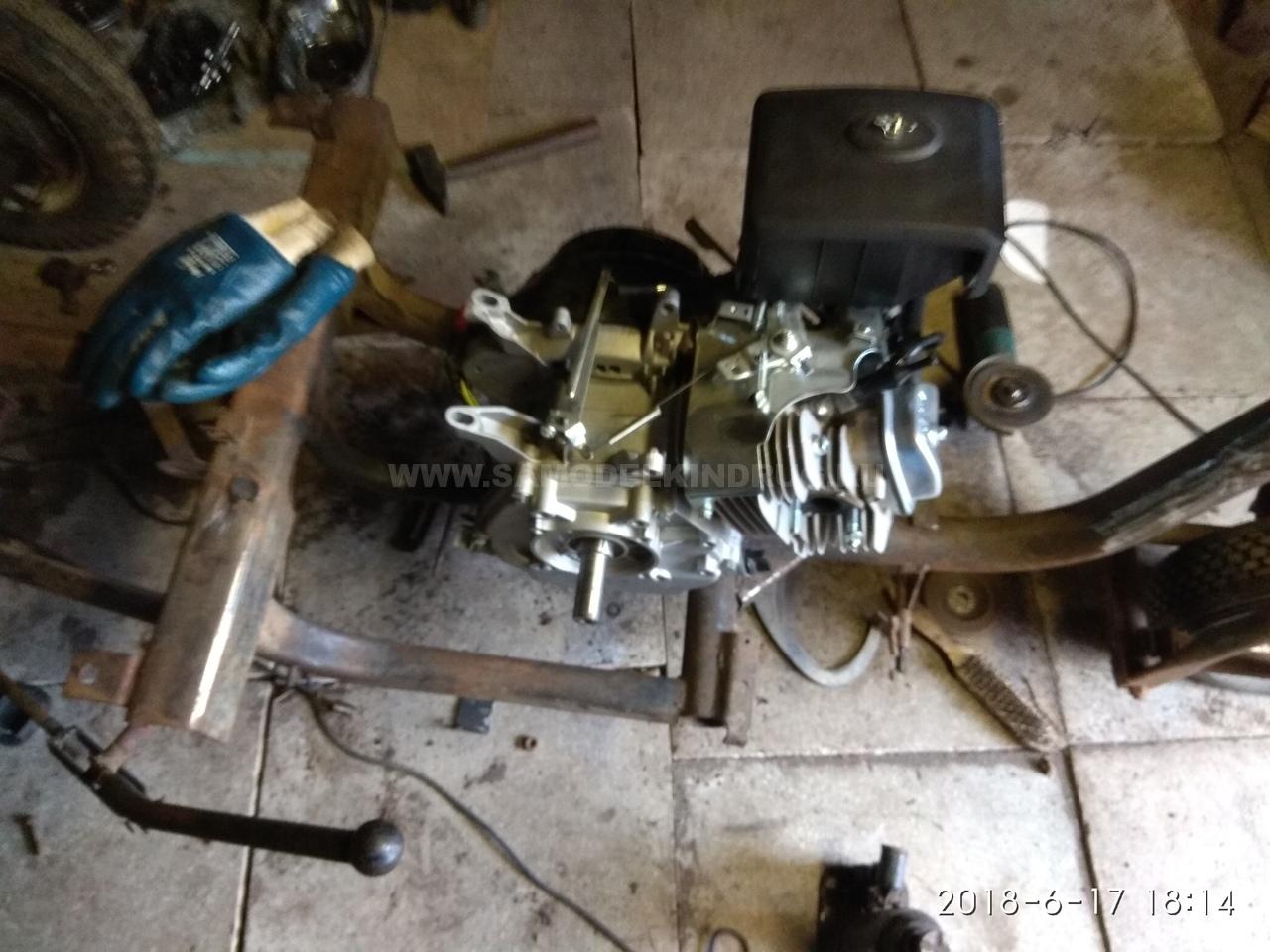

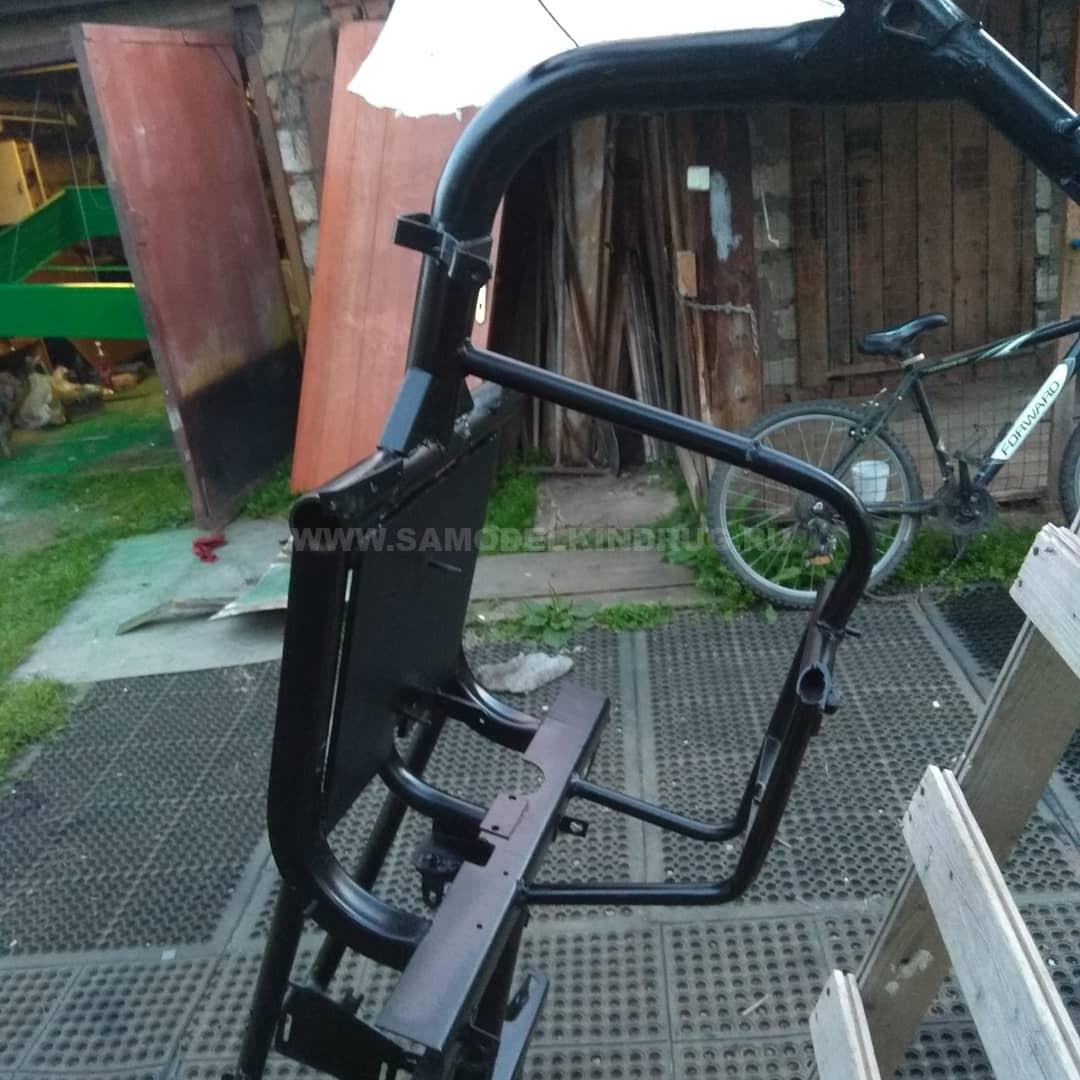

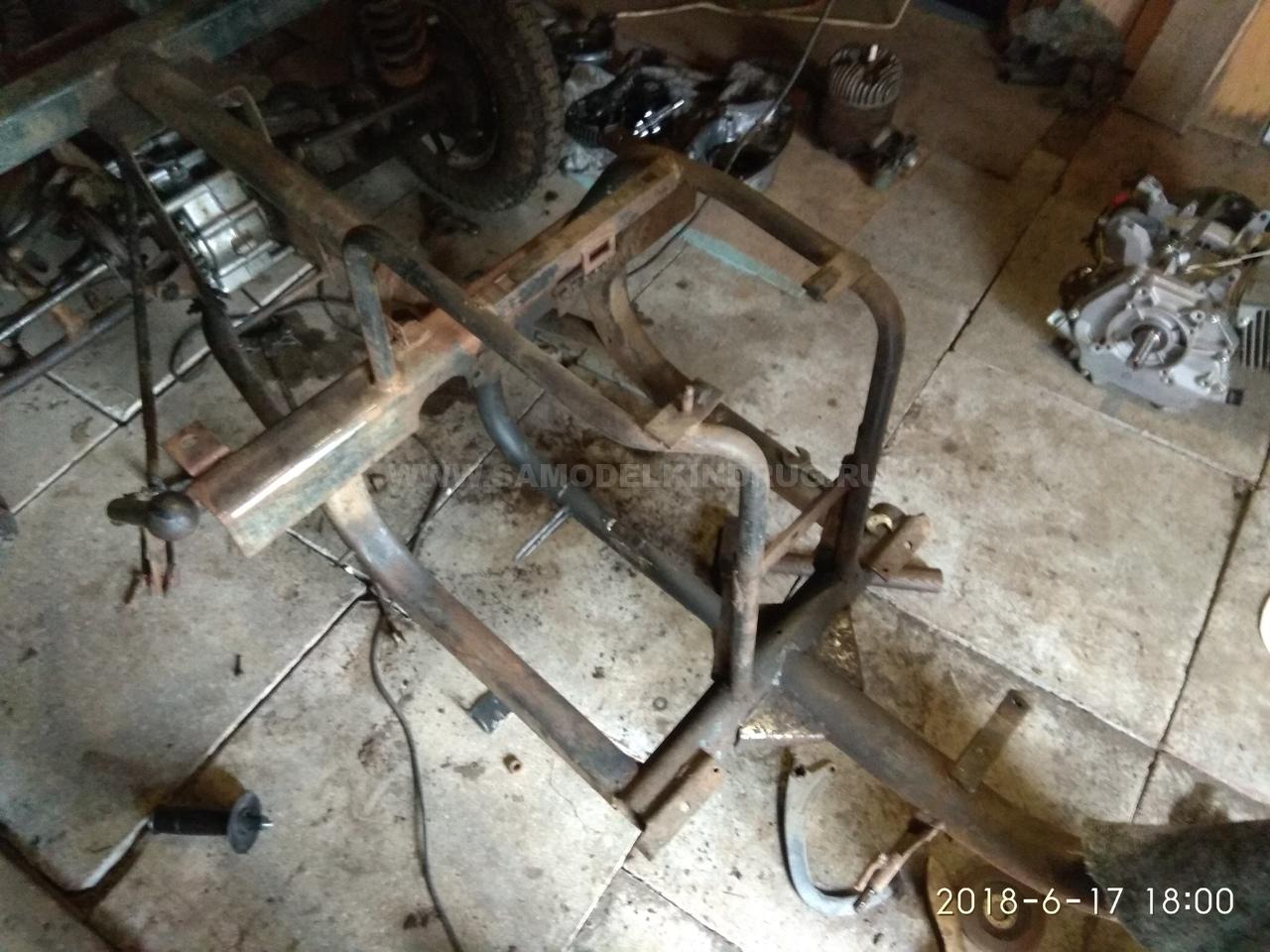

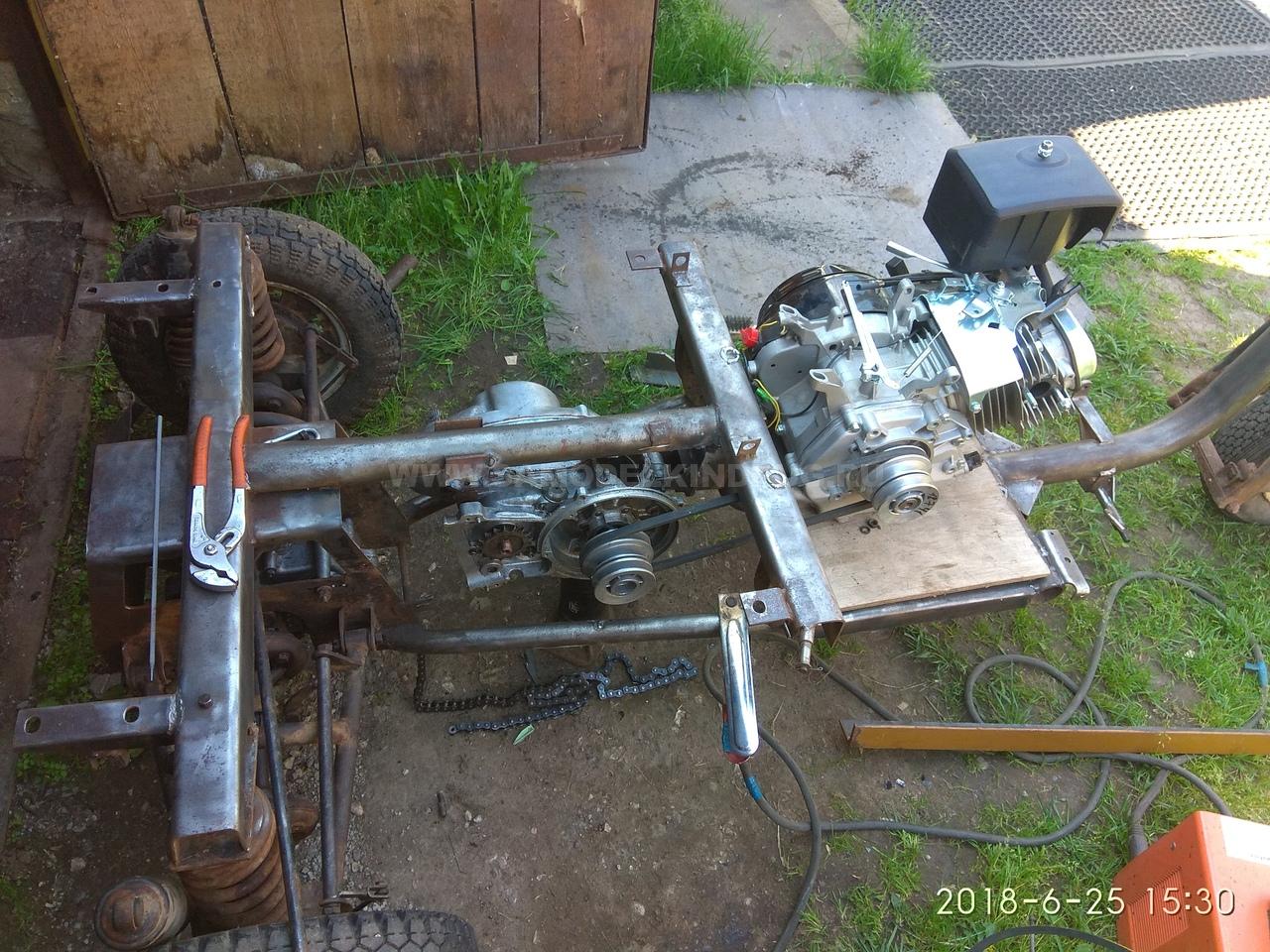

Установка нового двигателя началась с демонтажа старого ДВС и дальнейшей чисткой, переборкой, это необходимо для того чтобы в последующем установить двигатель муравья в качестве КПП для мотора Лифан.

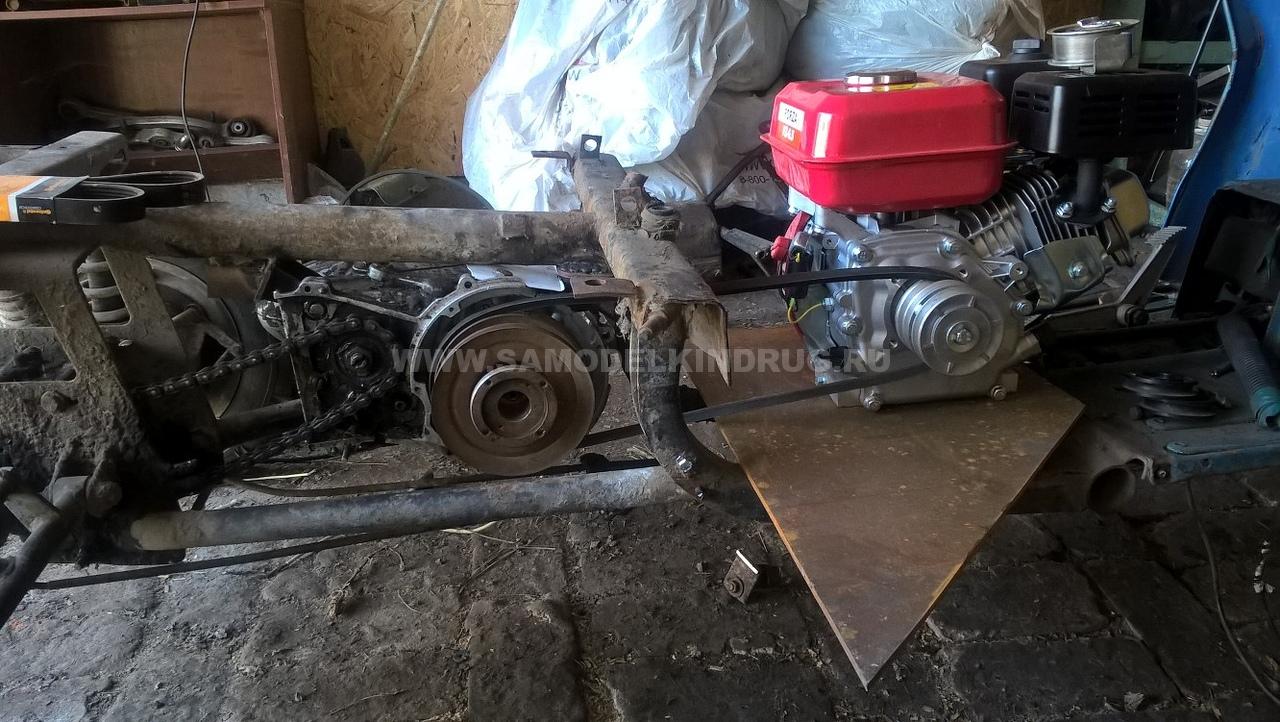

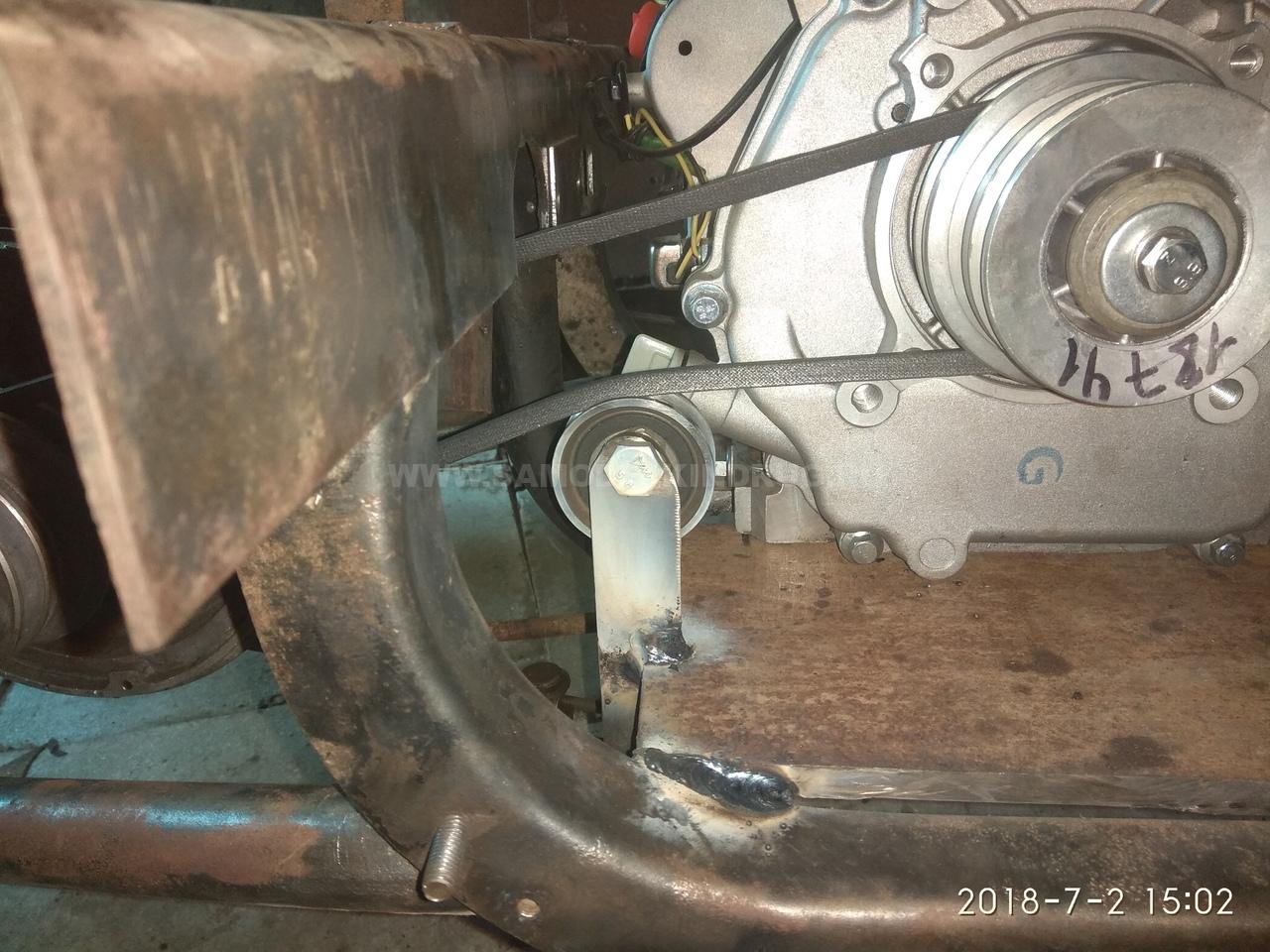

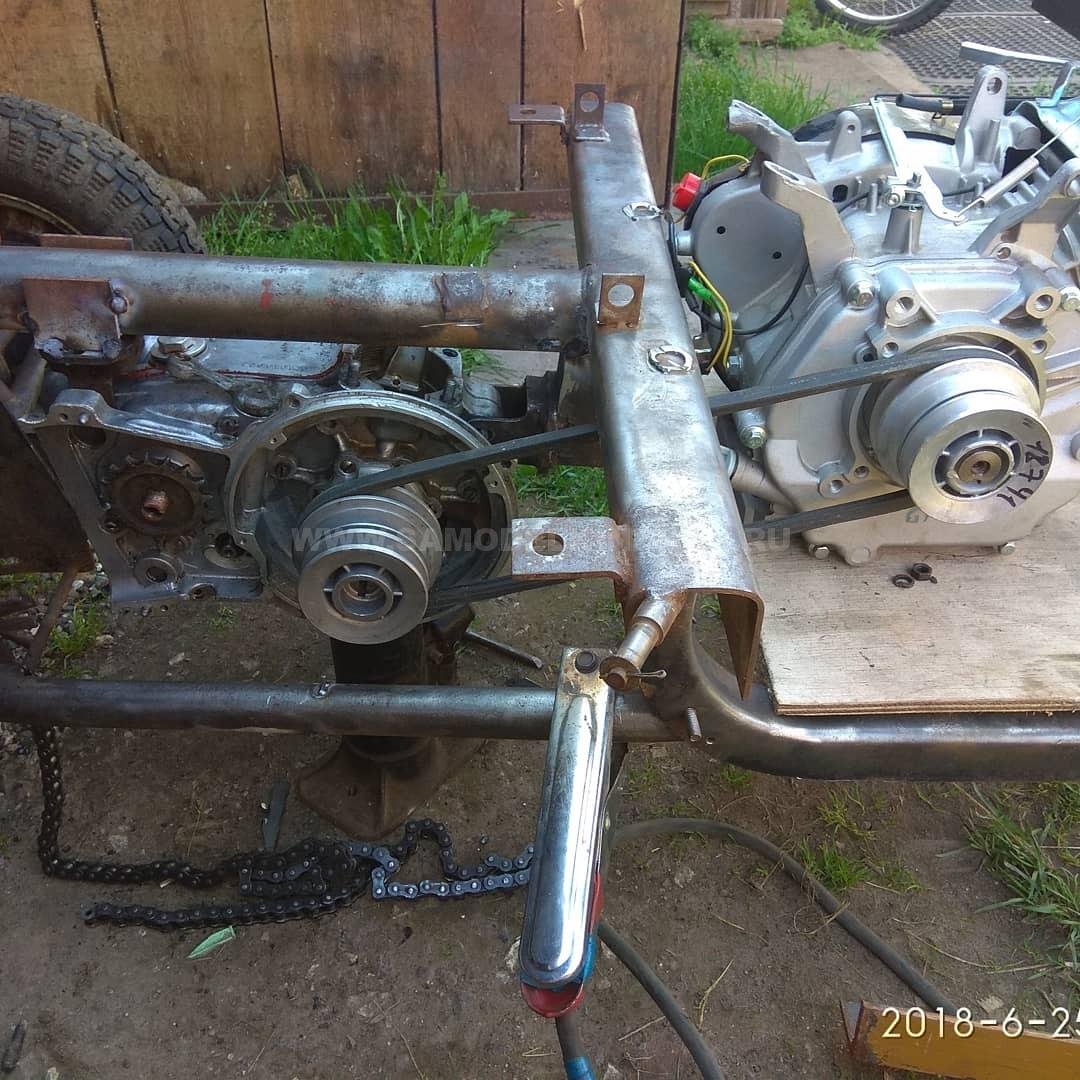

Соединить ДВС и КПП решил использовать ременную передачу, для этого было куплено 2 одинаковых шкива от мотоблока, но с родным посадочным диаметром 25 мм на ДВС и 19 мм на вал КПП который я заказал токарю. Вместо коленвала для уменьшения вибрации, потому что обрезав шатун нарушиться балансировка коленвала, а это не есть гуд. Все размеры были сняты с коленчатого вала только с изменением на шкив. Далее был вырезан кусок фанеры (шаблон) который я использовал для вырезки из плиты 10 мм плиты под крепление ДВС

Установка и подключение дополнительных комплектующих

После установки двигателя Lifan на муравей, может возникнуть необходимость подключить дополнительные комплектующие для его нормальной работы. Рассмотрим основные шаги по установке и подключению таких комплектующих.

1. Установка генератора

Для подключения генератора к двигателю необходимо выполнить следующие действия:

1. Определите место установки генератора на муравье.
2. Закрепите генератор на выбранном месте, используя специальные крепления.
3. Подключите провода от генератора к соответствующим контактам двигателя.
4. Установите ремень привода генератора и его натяжитель.
5. Проверьте работу генератора после установки.

2. Монтаж аккумулятора

Для подключения аккумулятора к двигателю Lifan на муравье следуйте этим инструкциям:

1. Выберите место для установки аккумулятора.
2. Закрепите аккумулятор на выбранном месте с помощью специальных креплений.
3. Подключите клеммы аккумулятора к соответствующим контактам двигателя.
4. Установите предохранитель на кабель аккумулятора.
5. Проверьте правильность подключения и работу аккумулятора.

3. Подключение электростартера

Для подключения электростартера на муравей с двигателем Lifan выполните следующие шаги:

1. Определите место для установки электростартера.
2. Закрепите электростартер на выбранном месте с помощью крепежных элементов.
3. Подключите электростартер к соответствующим контактам двигателя.
4. Убедитесь, что электростартер корректно подключен и работает.

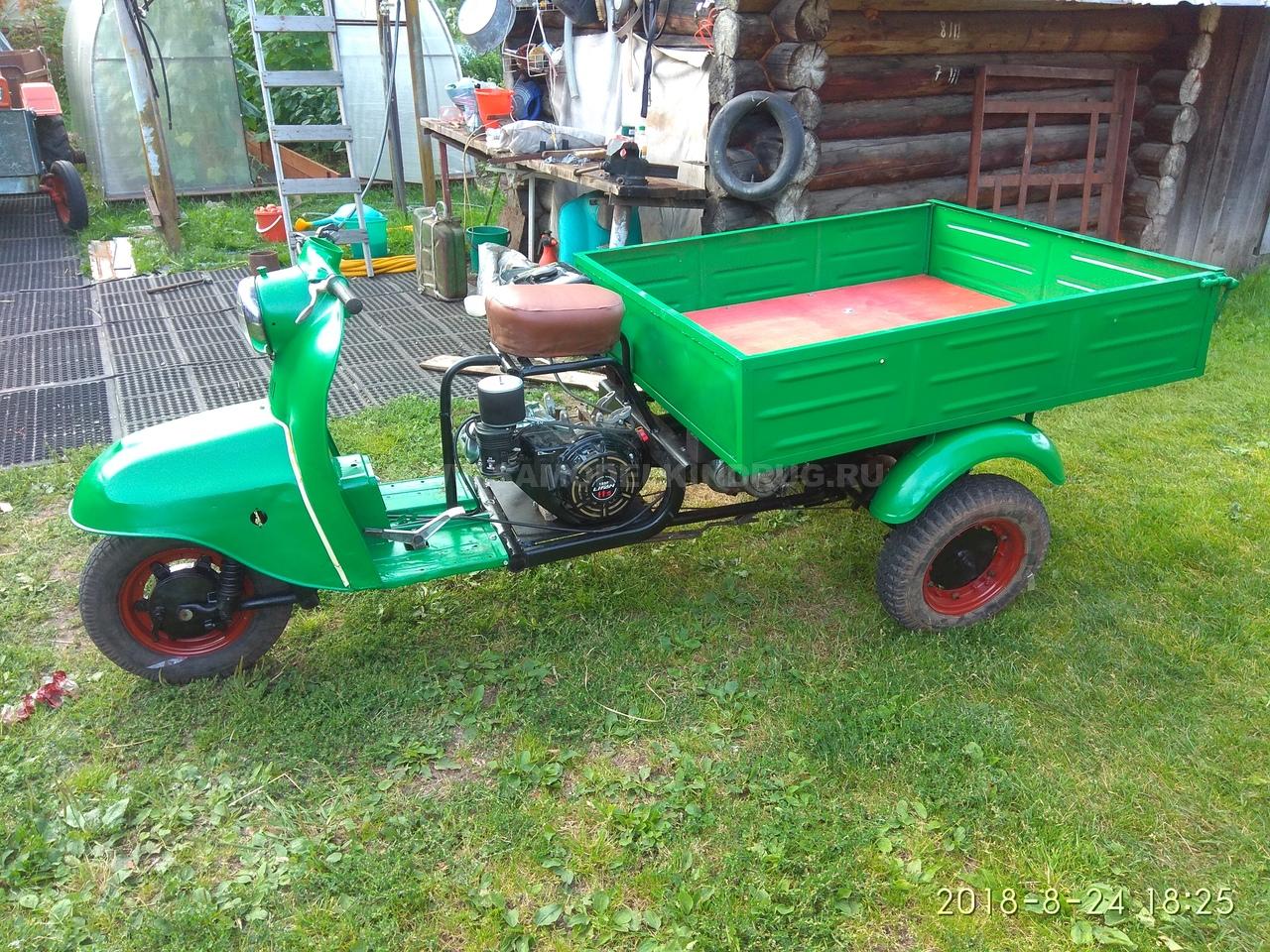

4. Установка системы охлаждения

Для подключения системы охлаждения двигателя Lifan на муравье выполняйте следующие инструкции:

1. Выберите подходящее место для установки системы охлаждения.
2. Закрепите радиатор системы охлаждения на выбранном месте при помощи крепежных элементов.
3. Подключите шланги системы охлаждения к соответствующим местам на двигателе.
4. Установите насос системы охлаждения и соедините его с шлангами.
5. Убедитесь, что система охлаждения готова к работе.

Проверьте все комплектующие на правильное подключение и работоспособность перед пробной поездкой на муравье с установленным двигателем Lifan. Рекомендуется также проконсультироваться с профессионалами или специалистами перед выполнением данной процедуры для обеспечения безопасности и избежания ошибок.

Плуг для мотоблока

Очень эффективно изготовлен узел, регулирующий заход плуга в почву. Состоит он из сварного П-образного корпуса, с установочно-ограничительными выступами. В них вставляется пятка градиля плуга, которая способна вращаться в вертикальной плоскости используя втулочно-осевой шарнир.

Отрезной нож также крепится к грядилю. Для того, чтобы установить его под нужным углом к почве и на требуемую величину, используется типовой зажим с пластиной-накладкой и два болта М12 с гайками. Впереди мотоблока размещается на V-образном кронштейне вспомогательное колесо. Его назначение — обеспечение легкости во время транспортировки, или при движении мотоблока попятую.

Управление мотоблока происходит посредством двух штанг от мотокосилки с рукоятками. Также для этого используются ручки переключения реверса и скорости.

Производительность мотоблока — три — пять сотки земли в час. Обычную землю можно пахать на второй передаче. Для тяжелых почв работать на первой.
