Вентиляция картера ваз 2114 :устройство, принцип работы

Способ решения проблемы

Приступая к чистке сапуна, прежде всего ищем под капотом устройство и снимаем с него воздушный фильтр. Перед этим машину обесточиваем, отключая минусовую клемму от аккумулятора и выключая зажигание. Под фильтром стоит впускной коллектор — его тоже демонтируем. После этого можно увидеть сам суфлер — как правило, его крышка крепится двумя болтами, которые и придется отвернуть. После снятия крышки станет заметен отбойник масла — крепится он при помощи шпильки.

Необходимо открутить расположенную на шпильке гайку, но саму шпильку снимать не нужно, потому что надеть ее назад без демонтажа поддона будет трудно. Делаем из проволоки шомпол, которым прочищаем трубку. На крышке сапуна находится ершик для гашения пламени — его тоже чистим.

Остается проверить устройство. Запускаем двигатель, с горловины для заливки масла снимаем пробку, саму горловину прикрываем ладонью. Рукой можно почувствовать, есть ли давление. Затем помощнику следует давить на газ до моментам достижения скорости в 100-130 км/ч и еще раз проверить компрессию прикладыванием ладони. Небольшое давление уже должно чувствоваться.

Чтобы не было проблем с выбросом рабочей жидкости через суфлер, необходимо постоянно следить за ее уровнем

Также важно уделять внимание проверке фильтра и КПП

На щупе масло с пузырьками: в чем причина? Мелкие пузырьки в масле говорят о снижении плотности и потере его рабочих свойств. Как установить причину появления пузырьков в масле и решить эту проблему, мы расскажем вам в этой статье.

Эмульсия на щупе уровня масла Появление эмульсии на масляном щупе — это серьезный повод для беспокойства. Основных причин этому может быть три. В этой статье мы расскажем об этих причинах и о том, как решить эту серьезную проблему.

Стук гидрокомпенсаторов: почему возникает и что делать? Если гидрокомпенсаторы издают неприятный шум, это ещё не повод паниковать. Если принять срочные меры и не откладывать визит в автосервис, затраты на устранения поломки окажутся минимальными.

Применение двухходовых клапанов в системах автомобилей Поскольку в многочисленных системах автомобиля постоянно требуется перекрывать, перенаправлять и смешивать разнообразные потоки жидкостей или газов, то требуется применение различных перепускных устройств — таких, как клапана. Принципы их работы построен на разных приводах: пневматического,

Инструкция по замене моторного масла BMW E39

Владельцы старых отечественных авто, после нескольких лет владения могут без проблем написать справочник “болезней” той или иной модели автомобиля. Одной из таких “болячек” является неисправность двигателя, при которой моторное масло выдавливает через сапун. Это явление в народе чаще всего называют просто: “гонит масло через сапун” или “выкидывает масло через сапун”.

Проблема довольно неприятная и сопровождается большим количеством проблем, связанных с мотором. Именно по этой проблеме как вы, наверное, уже догадались, мы и поговорим в данной статье. Вы узнаете, почему гонит масло из сапуна и как решить данную проблему. Поехали.

Как правило, проблема актуальна с наступлением холодов, сапун замерзает и масло выдавливает. Проявляется это в виде масляных потеков, которые видны снаружи двигателя. Несвоевременная реакция на данное явление может привести к серьезным поломкам двигателя.

Через сапун выдавливает масло: как устранить неисправность

Бывают ситуации, когда на автомашине через сапун протекает масло. Выдавливается жидкость, заметными становятся потеки на агрегате. Подобный признак отмечает необходимость выполнения диагностических процедур на двигателе. Попытаемся разобраться с проблемой в гараже. При необходимости, необходимые для замены технические автожидкости можно подобрать в Тикамис и там же заказать, если вы проживаете в зоне обслуживания этой компании.

При эксплуатации авто, происходит скопление в картере картерных газов. Не сохраняя избыточного давления, пользуемся специальным клапаном вентиляции. Так прикроем картер от взаимодействия с атмосферой. Этот клапан называют сапуном.

В установке газы перемешиваются с туманом масляного состава, поэтому частицы проникают на рассматриваемый элемент. В итоге часть жидкости вытекает наружу. Значит, допускаем незначительные загрязнения аппарата.

Если возникают протечки от сапуна, каналы сразу забиваются, появляется сажа. Остатки вещества следуют на картер, система «закоксовывается». Детали под нагрузкой практически не смазываются, изнашивается «движок». Кстати, следы состава не всегда заметны снаружи.

Выясним причины подобного недуга. Масло выступает на фоне изношенности колец поршня. Газы попадают от уплотнения в картер, где создается завышенное давление. При избыточном уровне масло вытечет от сапуна. Могут засориться стоки маслоотражателя.

Что такое клапан PCV

Теоретически без этого клапана система принудительной вентиляции не может работать корректно априори. Ведь именно клапан PCV дозирует подачу картерных газов в самый важный участок — пространство за дроссельной заслонкой, прямо перед камерой сгорания.

Клапан PCV — это вовсе не обратный клапан, как думают многие. Да, он не продувается в обратном направлении, но и не имеет просто двух положений, открыто и закрыто. Все намного сложнее. Внутри клапана PCV расположен плунжер, нагруженный пружиной, усилие которой рассчитано в зависимости от объема двигателя, а точнее, от разряжения, создаваемого в коллекторе.

Устройство клапана PCV

Клапан имеет четыре рабочих положения:

Двигатель заглушен. Клапан полностью закрыт, газы не поступают в коллектор, сейчас им там делать нечего.
Двигатель работает на холостых оборотах. В этом режиме в коллекторе разряжение самое высокое, клапан полностью открыт (100%), чтобы обеспечивать подачу газов (по сути, воздуха) в задроссельное пространство. Причем количество газов строго регламентировано и четко контролируется ЭБУ, а ЭБУ уже управляет регулятором холостого хода в зависимости от количества поданного воздуха и ряда других факторов.
Двигатель работает в нормальном режиме средних оборотов и средней нагрузки. Клапан PCV открыт примерно на 50%. Поток картерных газов средний, они эффективно сгорают в цилиндрах.
Режим максимальных нагрузок и высоких оборотов. Клапан PCV открыт на 20-25%, сжигается максимальное количество картерных газов, тем самым давление в картере не опасно для сальников и прокладок, поскольку полностью контролируется благодаря разряжению в коллекторе.

Алгоритм работы клапана вентиляции картерных газов

На Лада Веста система вентиляции устроена таким образом, что по факту всегда работает так, как нормальная система работает в четвертом режиме. Поток газов ограничивается только 1,7-миллиметровым жиклером, встроенным в задроссельный патрубок. В теории расчет был на то, что система будет работать как двухконтурная.

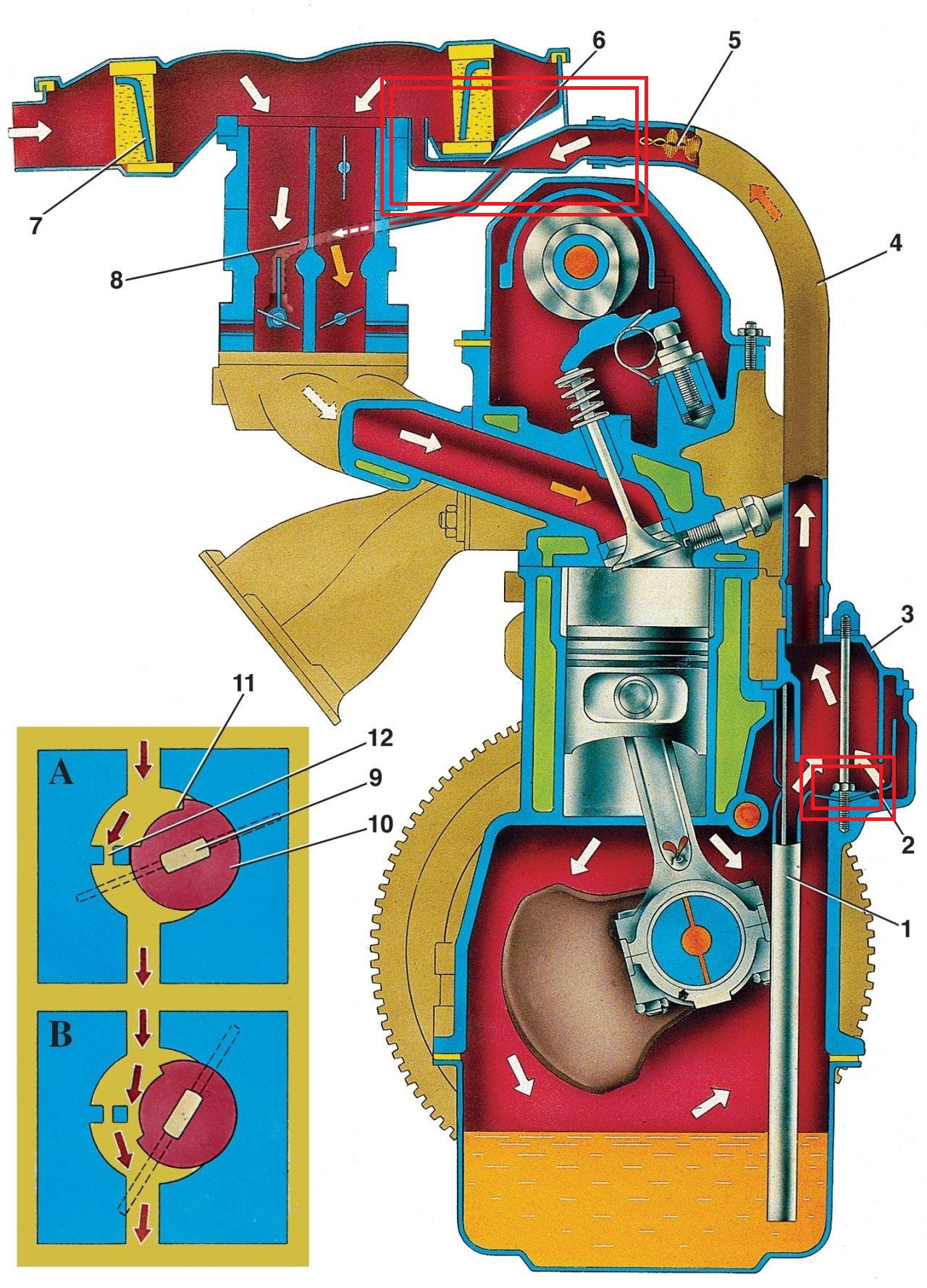

Так реализована схема вентиляции на 8 и на 16-клапанных моторах ВАЗ

Первый контур отрабатывает в зоне оборотов от холостых до 1500 об/мин. Здесь задействован патрубок за дросселем и тот самый 1,7-мм жиклер. Второй контур подключается к вентиляции уже при высоких оборотах, а газы начинают поступать во впускной коллектор до дросселя по шлангу диаметром 18 мм.

Диагностирование причины гона масла

Поскольку причин гона масла через сапун – большое количество, то необходима комплексная проверка мотора, чтобы точно определить, из-за чего проблема возникла.

При этом, чтобы выполнить ее даже не нужно разбирать силовую установку, всего лишь достаточно сделать замеры некоторых параметров, а также визуально оценить состояние вентиляции.

Для примера возьмем уже упомянутый ВАЗ-2110. Предположим, в двигателе данного авто был замечен налет и масляные отложения во впускном коллекторе, что указывает на гон масла через сапун.

Чтобы определить, что стало причиной данной проблемы, потребуется немного – набор ключей рожковых, отвертка, компрессометр.

Проверку начнем с оценки выхлопных газов. Для этого достаточно завести мотор и посмотреть на их цветовой оттенок.

Если он имеет сизый или черный цвет – это указывает на попадание масла в цилиндры из-за износа или залегания колец ЦПГ или же проблем с ГРМ. Только это уже может помочь с определением причины, больше читайте здесь — причины дыма из выхлопной трубы.

Также необходимо проверить компрессию во всех цилиндрах. При нормальном состоянии цилиндропоршневой группы она должна быть в диапазоне 11-13 МПа. Допускается разница между показаниями в цилиндрах не более 1 МПа.

Если в каком-то цилиндре компрессия значительно ниже – именно он может стать причиной гона масла.

А вот из-за чего именно это происходит – колец или клапанов, поможет определить свеча зажигания, которая была установлена на этом цилиндре.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Land Rover запчасти — Microcat 6.2011

Сильный нагар на ней будет указывать на проблему с ЦПГ.

А вот если компрессия маленькая, а свеча при этом имеет нормальный рабочий вид без нагара – следует смотреть клапана.

В случае, когда компрессия во всех цилиндрах нормальная, приступаем к осмотру элементов системы вентиляции.

Как часто необходимо выполнять очистку

Если система вентиляции засорилась, и ее фильтр не справляется с очисткой проходящей через него смеси, то в двигатель будут попадать не только несгоревшие газы, но и частички масла и иные загрязнители. Все это, в конечном итоге, будет негативно сказываться как на работе двигателя, так и на его оставшемся ресурсе.

Периодичность, с которой должна очищаться вентиляция картера ваз 2114, напрямую зависит от состояние двигателя. Так, если машина совсем недавно сошла с конвейера, и ее мотор не накрутил 50.000 км — думать об очистке даже не стоит, поскольку поршневые кольца еще новые, и утечка газов через них практически не происходит.

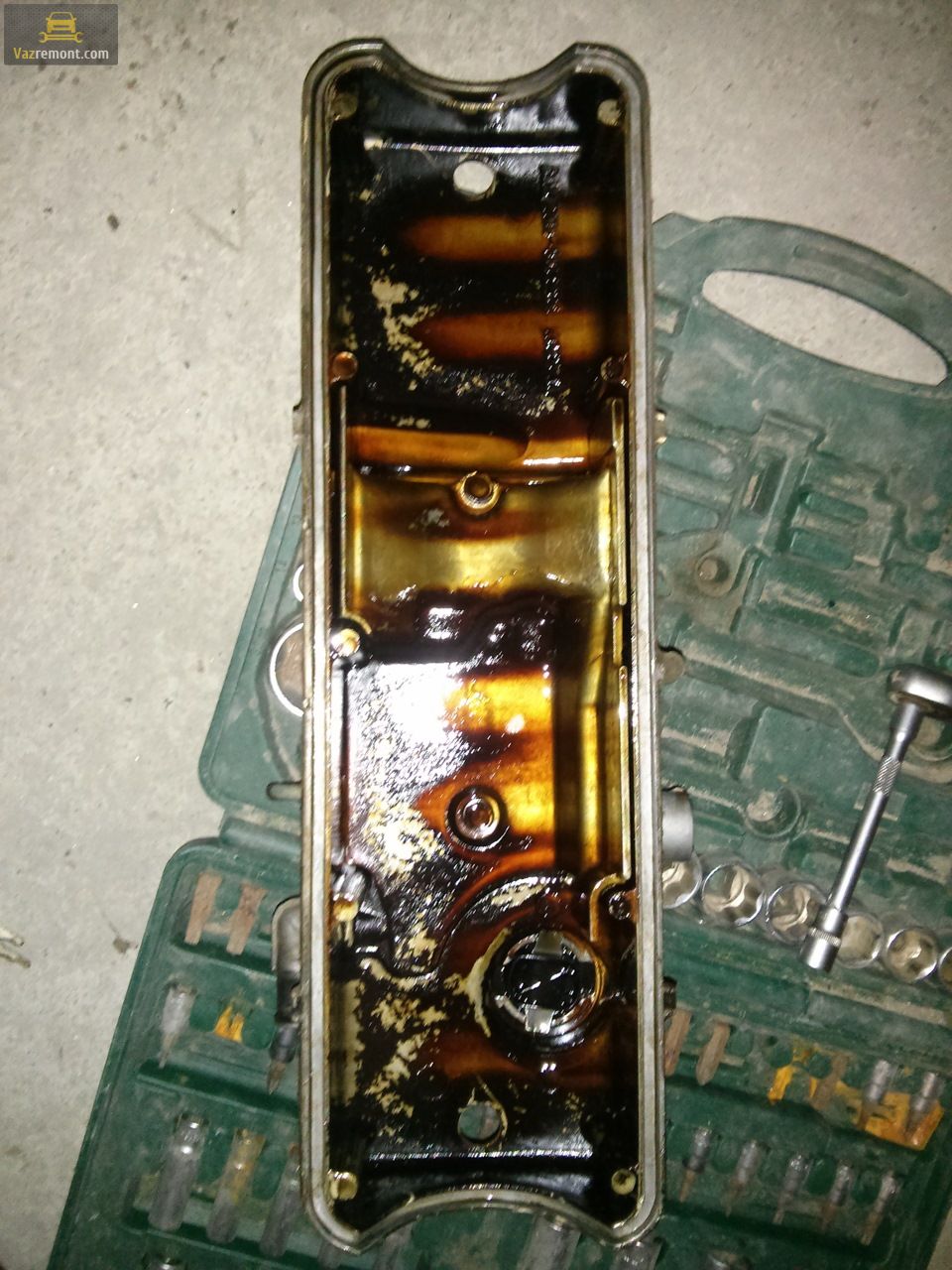

Клапанная крышка двигателя ваз 2114

Первую чистку (по рекомендации самого АвтоВАЗа) следует выполнять после того, как автомашина пройдет 60.000 км. А все последующие чистки — также выполнять после каждых 60.000 км.

Неисправность: засорилась система вентиляции картера двигателя

Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.

Признаки неисправности: засорилась система вентиляции картера двигателя

Выгоняет моторное масло из двигателя под сальники и прокладки

Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.

Масло в корпусе воздушного фильтра двигателя (для карбюраторных двигателей)

По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.

Повышение расхода моторного масла

Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.

Замасливание электродов свечей зажигания

По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.

Причины неисправности: засорилась система вентиляции картера двигателя автомобиля

Большой пробег автомобиля

Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.

Применение некачественных масел

Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.

Износ поршневой группы двигателя

Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.

Что делать если имеются признаки засорения системы вентиляции картера двигателя?

Сменить моторное масло на соответствующее и качественное.

Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.

Примечания и дополнения

На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.

Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.

Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).

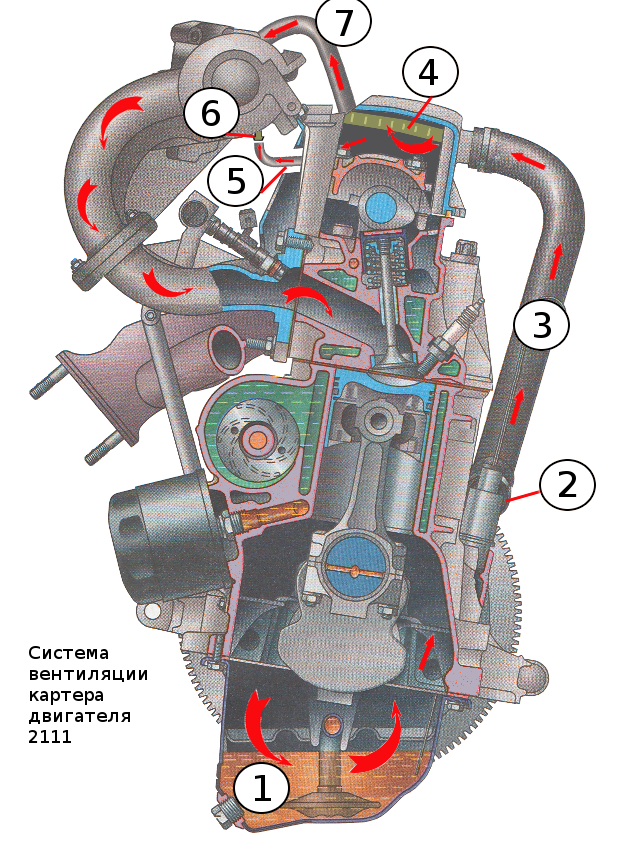

Пример: устройство системы вентиляции картера двигателя автомобиля.

1. Картер двигателя.

3. Шланг от сапуна к патрубку клапанной крышки.

4. Маслоотделитель под клапанной крышкой.

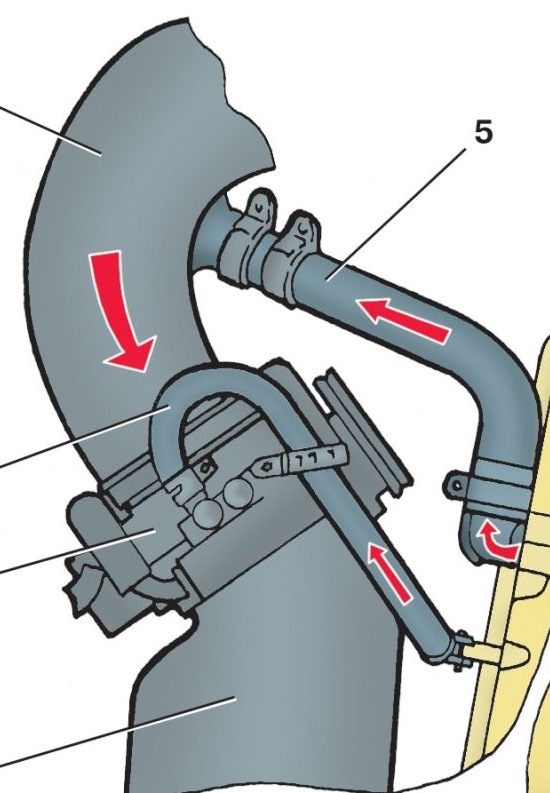

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

Принцип работы клапана вентиляции картерных газов — как работает

Проверка вашего клапана PCV

К сожалению, многие производители автомобилей не являются строгими в обслуживании системы PCV. Некоторые предлагают обслуживать систему каждые 20 000 или 50 000 миль (50-100 тысяч км.) Тем не менее, более частая проверка системы помогает предотвратить дорогостоящий ремонт и обеспечить бесперебойную работу двигателя.

Чтобы начать проверку системы PCV в вашем автомобиле, сначала найдите клапан вентиляции картерных газов и связанные с ним компоненты. В зависимости от вашей конкретной модели вы можете найти клапан на резиновой втулке на крышке клапана; на вентиляционном отверстии вокруг впускного коллектора; или ближе к одной стороне блока двигателя.

Имейте в виду, что некоторые новые модели вообще не имеют PCV; вместо этого вы найдете простой вакуумный шланг, идущий от крышки клапана до воздуховода. Другие могут иметь простой ограничитель на месте. Тем не менее, вы можете проверить ограничитель, шланги и другие компоненты.

Если вы не знакомы с системой PCV в своем автомобиле или не можете найти его, купите руководство по обслуживанию для конкретной марки и модели автомобиля в местном магазине автозапчастей. Руководство по послепродажному обслуживанию стоит около 20 долларов США и содержит инструкции для многих простых задач по техническому обслуживанию и ремонту. Если вы не хотите покупать копию прямо сейчас, поищите руководство в интернет.

К счастью, проверка системы не занимает много времени.

Проверьте детали системы PCV. Резиновые компоненты, такие как прокладки, уплотнительные кольца и шланги, разбухают, становятся твердыми и ломкими после постоянного воздействия высоких температур. Они начинают течь

При необходимости замените один или несколько из этих компонентов.
Осторожно отсоедините клапан и все шланги системы и осмотрите их. Если вы обнаружили, что шланги заполнены слизью, очистите их растворителем для лака и замените.
Многие модели двигателей используют простой недорогой клапан, и многие автовладельцы просто заменяют его через каждый интервал обслуживания

Другие включают в себя нагревательные элементы и стоят дороже. Независимо от типа PCV, который используется в вашем двигателе, всегда покупайте качественный, так как с большей вероятностью будет возможна более точная калибровка для конкретной модели двигателя.
На некоторых двигателях вы найдете сетчатый фильтр под клапаном. Некоторые производители автомобилей рекомендуют заменять фильтр каждые 30 000 миль или около того.
Большинство PCV содержат подпружиненное устройство. Как только вы удалите клапан, встряхните его рукой. Вы услышите погремушку. Если вы этого не слышите, пришло время заменить клапан.

Некоторые транспортные средства, включая некоторые старые модели Ford Escort, оснащены небольшим полым пластиковым блоком без движущихся частей. Если у вас есть клапан такого типа, просто очистите его лаковым растворителем, если необходимо, и переустановите.

Масляный насос

Масляный насос двигателя собран в специальном корпусе 21, прикрепляемом к передней стенке блока цилиндров. Масляный насос односекционный с зубчатыми колесами внутреннего зацепления.

Ведущее зубчатое колесо 2 масляного насоса устанавливается на переднем конце коленчатого вала.

В корпусе масляного насоса установлено ведомое зубчатое колесо 3. Для обеспечения необходимых зазоров между зубчатыми колесами и корпусом при изменении температуры корпус отливается из чугуна, зубчатые колеса изготовляются из металлокерамики. В корпусе полость всасывания отделяется от нагнетательной серпообразным выступом.

Пара зубчатых колес насоса вращается в корпусе с зазорами 0,03. 0,08 мм по высоте и 0,10. 0,17 мм по диаметру ведомого зубчатого колеса. Предельные допустимые зазоры в сопряжении равны 0,12. 0,15 мм по высоте и 0,3 мм по диаметру.

При работе двигателя ведущее 3 и ведомое 2 зубчатые колеса насоса всасывают масло и впадинами зубьев нагнетают его в нагнетательную полость насоса. При давлении выше 4,5 кгс/см 2 открывается редукционный клапан 1, и часть масла перепускается из полости давления в полость всасывания насоса.

Под пробку редукционного клапана во избежание течи масла ставится уплотнительное кольцо 22 Коленчатый вал в крышке 24 масляного насоса уплотняется сальником 23, маслоприемник 26 уплотняется резиновым кольцом 25.

Фильтры-маслоотделители на шланги сапуна ВАЗ-2107

Всем привет, после очистки сапуна и замены шлангов решил поставить на них фильтры-маслоуловители, так как давило масло в воздушный патрубок и загрязнялся дроссель.

Итак, нам понадобится:

— фильтр для стиральных машин типа «Гейзер 1ПФ»

— бочонок (сгон) 3/4 дюйма под фильтр, желательно пластиковый
— топливный фильтр тонкой очистки карбюратора прямоточный
— железная губка из нержавеющей стали
— хомуты
— высокотемпературный силиконовый герметик
— эпоксидный или термоклей маслостойкий
— нож

Для большого шланга будем использовать корпус от фильтра для стиральных машин, имеющий схожее сечение входных отверстий. Для этого вынимаем из корпуса фильтра наполнитель и все внутренности, вставляем металлическую губку.

Губку подобрал специально из нержавеющей стали — она мягкая и не сыпется, что важно в плане безопасности.
Плотно закручиваем крышку, на верхний конец вкручиваем подходящий сгон под шланг, все соединения на всякий случай промазываем силиконовым герметиком — фильтр готов.
Для малого шланга сначала пробовал просто поставить бумажный фильтр-отстойник, но бумага сразу забилась эмульсией и маслом.

Поэтому решил поступить, как и с первым фильтром — вставить металлическую губку. Для этого приобрел такой же фильтр, но только без отстойника, прямоточный, чтобы масло после конденсации на губке могло стекать вниз, обратно в картер.

Ножом разрезаем корпус в месте спайки, отрезаем и убираем бумажную гофру, вставляем небольшой кусочек металлической губки. Склеиваем обратно две половинки эпоксидным клеем, запечатывая губку.

Теперь под капотом примериваем и обрезаем шланги сопуна по длине, подсоединяем фильтры, надежно фиксируем хомутами.

По итогам эксплуатации видно, что малый фильтр больше подвержен загрязнению и образованию эмульсии, видимо, так как сечение шланга очень мало и картерные газы работают как насос.

Однако, часть масла все же конденсируется и стекает обратно в поддон.
Большой фильтр, на вид, остается практически «сухим», хотя, изредка эмульсия все же присутствует.
Летом сниму дроссель для прочистки и проверю результат.

Подписывайтесь! Удачи на дорогах!

Скажите, доктор, а никак нельзя обойтись без операции?

В первую очередь нужно слить из моста масло. Для этого выворачиваем обе пробки — и сливную и заливную. Далее, отсоединяем карданный вал от моста. При разъединении фланцев моста и кардана будьте осторожны — иногда в полости между фланцами скапливается масло. Если так и случилось, то проверяем осевой люфт фланца, покачивая его вдоль оси рукой. Люфта быть не должно. При наличии ощутимого перемещения (на самом деле, люфт больше 0,05 мм уже очень вреден для моста) стоит ещё раз внимательно осмотреть следы масла на картере. Возможно, масло просачивалось не через манжету, а сквозь зазоры в шлицах незатянутого фланца? В этом случае стоит попробовать устранить люфт и понаблюдать за мостом в эксплуатации. Если течь прекратится, то причина была именно в этом.

Осевой люфт фланца устраняем подтяжкой гайки. При обращении с гайкой фланца всегда нужно помнить, что она не просто держит фланец. Это важнейший элемент регулировки подшипников ведущей шестерни, и неправильная его затяжка может иметь серьёзные последствия начиная от шума и заканчивая заклиниванием моста. Вставив два болта в отверстия фланца, просовываем между ними монтажку так, чтобы, удерживая её, мы препятствовали вращению фланца при вращении гайки. Тянем гайку ровно настолько, чтобы выбрать зазор. Шаг резьбы 1,25 мм, значит, при повороте гайки на один оборот, она переместится вдоль оси на те же 1,25 мм. Если люфт фланца минимальный — 0,05 мм, то гайку достаточно повернуть на 1/25 оборота, то есть всего на 15 градусов.

Перетяжка гайки нагружает подшипники ведущей шестерни большой осевой силой, в результате они перегреваются и могут выйти из строя. Чтобы быть уверенными в том, что мы всё сделали правильно, надо измерить момент сопротивления вращению ведущей шестерни. Для этого нужно снять задние колёса и тормозные барабаны, отвернуть болты крепления полуоси и сдёрнуть полуоси, выведя их из зацепления с шестернями дифференциала. Затем плотно наматываем нить на вал фланца и за свободный её конец тянем безменом, измеряя усилие, при котором фланец вращается равномерно без рывков и ускорения. Менее точные результат даёт другой способ, когда безмен цепляют за отверстие во фланце и также равномерно тянут. В этом случае нужно следить за тем, чтобы сила была направлена перпендикулярно радиусу окружности фланца. Можно использовать и динамометрический ключ, равномерно вращая вал ведущей шестерни за гайку, но при таком движении сложно уследить за его показаниями. Измеренное значение силы умножаем на величину радиуса, получая тем самым момент сопротивления вращению. Значение момента должно быть в пределах 6–9 кгс.см.

Можно попытаться обойтись без снятия полуосей и измерения момента на фланце. Опытные механики так умеют. Для этого подтягиваем гайку ровно до устранения люфта и чуть-чуть ещё. После этого ставим карданный вал на место и совершаем пробную поездку в режиме, достаточном для того, чтобы мост разогрелся до рабочих температур (несколько десятков километров по загородной трассе). После этого проверяем рукой нагрев картера моста в районе подшипников ведущей шестерни. Если рука терпит тепло, то считаем, что все в порядке. Если же подшипники разогрелись до того, что капля воды на картере шипит, то мы перестарались и без хорошей регулировки теперь точно не обойтись. Нельзя уменьшать момент сопротивления вращению ведущей шестерни просто ослабив гайку. Дело в том, что между подшипниками установлена деформируемая распорная втулка, которая, при затяжке гайки, придаёт конструкции необходимую жёсткость. Перетянув гайку, мы сжали втулку больше, чем необходимо, а обратно она удлиниться уже не сможет. Когда мы ослабим гайку, втулка перестанет быть «распорной», поэтому её необходимо заменить

Также следует обратить внимание на подшипники. Если на поверхностях качения появилась синева, значит они перегрелись и тоже требуют замены

Зачем нужна чистка, ее периодичность

При забитой вентиляционной системе внутри двигателя осаживается эмульсия, содержащая сажу и остатки масла, в результате чего создается избыточное давление, приводящее к повреждению уплотнителей. Это приводит к потере герметизации и протечкам масла, что можно увидеть при внешнем осмотре блока двигателя. Картерные газы – это газы из моторных цилиндров, которые не выводятся через выхлопной клапан, а через зазоры поршней и поршневых колец выдавливаются в картер при работе двигателя. Особенно интенсивно этот процесс протекает в изношенных двигателях с большими пробегами. Для ВАЗ 2101-2107 – это пробеги 80-100 тыс. км.

Если очистка вентиляции картера не проводится вовремя, это скажется на работе системы подачи топлива. В карбюраторных двигателях загрязняется воздушный фильтр и сам карбюратор, в инжекторных – дроссельный узел, подводящий патрубок и датчики. Все это приводит к снижению мощности, проблемам с работой, в отдельных случаях полной остановке мотора. Чтобы избежать этого, в вентиляционную систему вводятся дополнительные элементы, очищающие картерные газы от эмульсий, содержащих масло.

При несвоевременной чистке картерной вентиляционной системы от избыточного давления растрескиваются шланги. Это приводит к тому, что в двигатель засасывается лишний воздух. Карбюраторные моторы не так чувствительны к этой проблеме, а в инжекторных системах резко ухудшается качество смеси, стабильность работы двигателя нарушается и его мощность снижается.

Лучший вариант, если чистка вентиляции картера на ВАЗ классика делается непосредственно перед заменой масла. Такая периодичность позволяет содержать систему в порядке, вовремя менять потрескавшиеся шланги, продлить срок работы двигателя, снизить потребление топлива без потери мощности.

Как очистить вентиляцию картера на ВАЗ 2101-ВАЗ 2107?

Снятие:

Для начала снимите корпус воздухофильтра, с двигателя автомобиля. (О том как снять корпус с двигателя автомобиля, см. в статье «Замена корпуса воздушного фильтра»)

Примечание!

При снятии корпуса, в обязательном порядке извлеките из шланга вентиляции картера пламегаситель, и после чего промойте его керосином, если он будет сильно загрязнен!

Затем ослабьте хомут который крепит дополнительный шланг к крышке сапуна (Указан красной стрелкой), и после чего отсоедините дополнительный шланг от крышки. После отсоединения дополнительного шлага, перейдите к ослаблению хомута основного шланга (Указан синей стрелкой), и после ослабления так же отсоедините шланг от крышки.

Далее выньте щуп показателя уровня масла в двигателе.

После чего отверните болт который крепит крышку сапуна и затем снимите крышку с двигателя автомобиля.

Следом смочите тряпку в керосине и протрите ей всю внутреннюю полость маслоотделителя.

Примечание!

Когда будете протирать полость то будьте аккуратны, не ураните частички грязи во внутрь двигателя. А так же если вам неудобно счищать грязь на установленном маслоотделители, то в таком случае снимите его с автомобиля отвёрнув для этого гайку которая его крепит (Указана красной стрелкой), и после чего снятый маслоотделитель положите в заранее подготовленную ёмкость в которой находится керосин!

Далее очистите весь корпус воздушного фильтра от грязи, протерёв его для этого тряпкой смоченной в керосине.

Примечание!

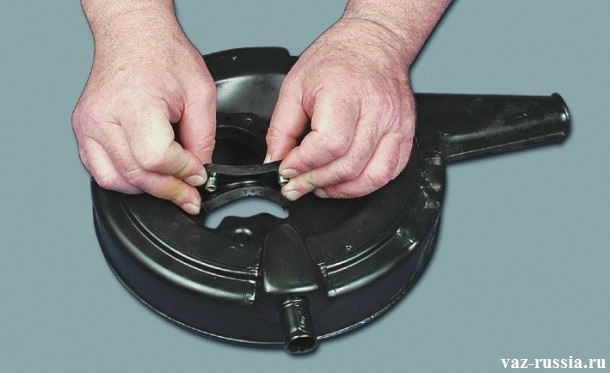

При чистке корпуса воздушного фильтра снимите с него уплотнительную прокладку и так же очистите ее от грязи!

Установка:

Установите все снятые ранее детали, в обратном порядке снятию.

Примечание!

При установки всех деталей, порванные а так же потрескавшиеся прокладки замените на новые. А так же проверьте чтобы в прокладку корпуса воздухофильтра, были вставлены металлические втулки!

Важно!

1) При попадании большого количества керосина в картер двигателя, замените масло в двигателе! (О том как заменить масло, см. в статье «Замена моторного масла»)

Для новичков!

Вопрос: Как полностью выглядит маслоотделитель?

Ответ:
