Самостоятельная замена расширительного бачка на автомобиле «лада приора»

Как выглядит расширительный бачок?

Это пластиковая емкость, в которую заливается жидкость, участвующая в охлаждении двигателя. В бачок, помимо соединенных в замкнутый контур шлангов, также встроен поплавковый датчик, который передает данные о температуре жидкости на панельной доске приборов ВАЗ 2110.

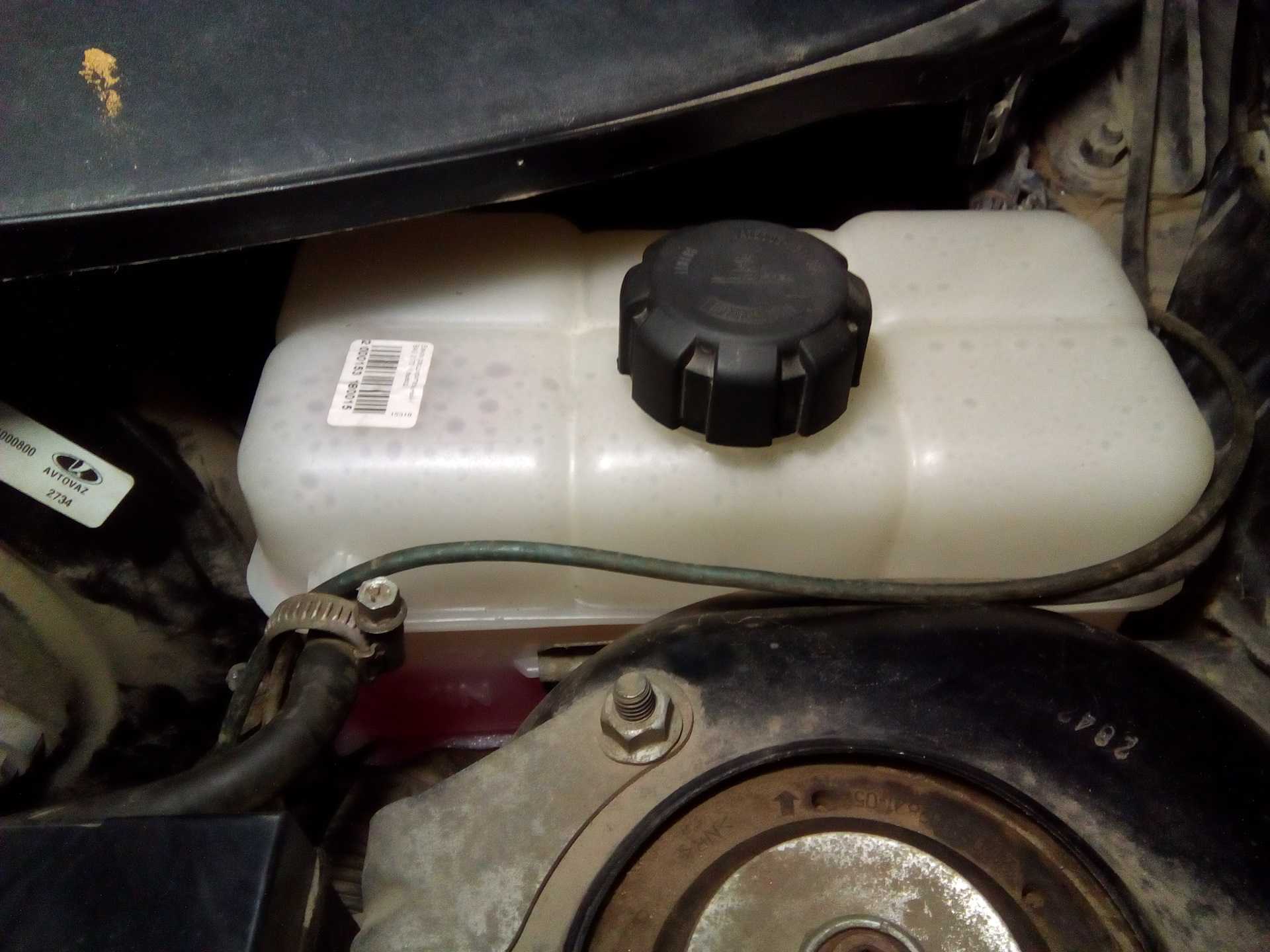

Расширительный бачок ВАЗ 2110

В автомобилях ВАЗ 2110 и 2114 расширительный бачок расположен под капотом с водительской стороны, за стаканом стойки автомобиля. Это не очень практично: бачок со всех сторон зажат металлом, который не позволяет ему расширяться, когда крышка неправильно срабатывает, и он может лопнуть. В летний период времени это очень распространенная проблема. В других моделях автомобиля ВАЗ расположение бачка выбрано более удачно, и для эксплуатации, и для ремонта.

Особенности конструкции системы охлаждения двигателя LADA Priora

Система охлаждения двигателя ЛАДА Приора жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов.

Конструкция системы охлаждения ЛАДА Приора

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка выполнены два патрубка для подсоединения пароотводящих шлангов радиатора системы охлаждения и радиатора отопителя, в нижней части — патрубок для подсоединения наливного шланга системы охлаждения

Насос охлаждающей жидкости — обеспечивает циркуляцию охлаждающей жидкости. Он лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механиз ма. Состоит из корпуса, подшипникового узла с уплотнением, крыльчатки и зубчатого шкива. В корпусе насоса выполнено контрольное отверстие для обнаружения течи жидкости при выходе уплотнения насоса из строя. Насос следует заменять в сборе.

Замечание

Заклинивание шкива насоса при выходе из строя его подшипникового узла или из-за замерзания сильно разбавленной охлаждающей жидкости приведет к обрыву зубчатого ремня привода ГРМ и, как следствие, к дорогостоящему ремонту двигателя.

Жидкость поступает к насосу через подводящую трубу, расположенную на задней стенке блока цилиндров под катколлектором. Из насоса жидкость под давлением подается в рубашку охлаждения двигателя, а оттуда — в корпус термостата.

Система охлаждения состоит из двух так называемых кругов циркуляции:

1. Малый круг не включает в себя радиатор двигателя, и жидкость омывает только блок цилиндров и головку блока цилиндров, а также протекает через канал дроссельного узла и радиатор отопителя.
2. При движении по большому кругу охлаждающая жидкость проходит через радиатор двигателя, где охлаждается набегающим потоком воздуха. Управляет направлением потока жидкости в системе охлаждения двигателя термостат.

Термостат. Два клапана термостата — основной и байпасный — перераспределяют потоки жидкости в системе охлаждения. Температуру открытия и закрытия термостата Вы найдете ниже.

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Основания трубок соединены с бачками через резиновые прокладки. Жидкость подается через верхний патрубок, а отводится через нижний. Над впускным патрубком расположен тонкий патрубок пароотводящего шланга. В нижней части правого бачка находится сливная пробка. К радиатору крепится пластмассовый кожух с электрическим вентилятором.

Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера системы управления двигателем. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик указателя температуры в комбинации приборов.

Расположение расширительной ёмкости

Пластиковый бачок для излишков охлаждающей жидкости устанавливается производителем в разных местах в зависимости от модели «десятого» семейства:

• в автомобилях серий ВАЗ 2110—12 резервуар находится с левой стороны (по ходу движения) между стаканом стойки и стенкой салонной перегородки;

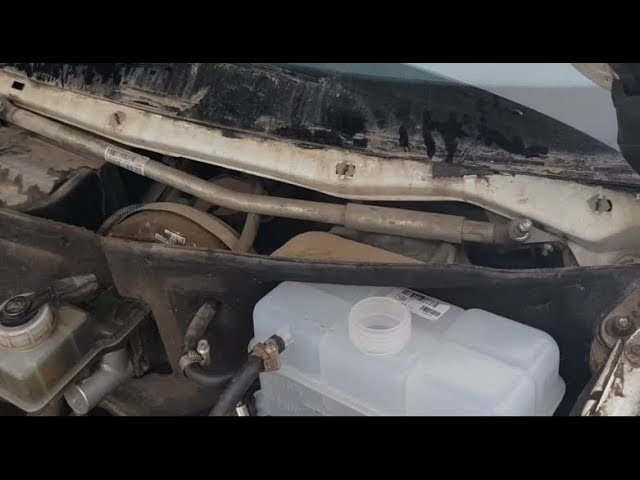

  Расширительная ёмкость на моделях ВАЗ 2110—12 установлена в узкой нише со стороны водителя

• в машинах ВАЗ 2114—15 ёмкость тоже стоит с водительской стороны, но вынесена перед стаканом стойки.

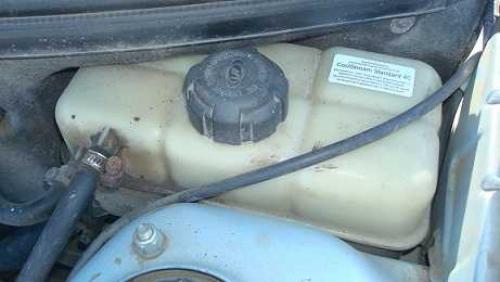

  В автомобилях серий 2114—2115 бак находится перед стойкой

К элементам кузова расширительный бачок крепится фиксатором в виде плоского резинового ремня с металлическим крюком, зацепляющимся за выступ на лонжероне. К резервуару подключены 3 шланга:

1. Снизу присоединяется патрубок большого диаметра, ведущий от термостата.
2. Верхняя трубка малого диаметра уходит сквозь перегородку к радиатору салонного отопителя.

3. Средняя малая трубка соединяет бачок с верхним штуцером основного радиатора охлаждения.

   Резервуар компенсирует расширение охлаждающей жидкости и пара от трех элементов системы — салонного отопителя, радиатора и основной магистрали возле термостата

Каждый из шлангов выполняет отдельную функцию. Толстый патрубок служит для расширения охлаждающей жидкости и заполнения системы во процессе заливки тосола через горловину бачка. Две тонких трубки предназначены для отвода в резервуар пароводяной смеси из печки и основного радиатора при нагреве до максимально допустимой температуры антифриза 95 °С.

Расширительный бак (поз. 1) находится в наивысшей точке системы охлаждения на одном уровне с дроссельной заслонкой

Причины поломки бачков ВАЗ 2110—2115

Срок службы данного элемента не ограничивается регламентом. Это значит, что ёмкость следует менять по мере необходимости, а таковая возникает довольно часто. Наиболее распространённая причина замены — нарушение целостности пластикового корпуса во время эксплуатации. Бачок попросту лопается и вот почему:

1. Засорение либо выход из строя клапана крышки. Поступающий из радиаторов пар поднимает давление внутри резервуара, поскольку не может выйти наружу через пробку. В результате стенка ёмкости разрушается.

   Повреждение пластиковой стенки происходит из-за превышения давления в системе охлаждения

2. В автомобилях ВАЗ 2110—12 боковые стенки сосуда вплотную прилегают к элементам кузова — стакану и перегородке. При возрастании температуры антифриза и давления в системе пластику некуда раздуваться, отчего корпус лопается по шву на торце (как правило, в нижнем углу).
3. В случае пробоя прокладки между головкой цилиндра и блоком двигателя система охлаждения подвергается серии гидроударов, создаваемых движением поршней. От подобного воздействия пластмассовый корпус тоже нередко лопается.

4. Причиной может стать и сам расширительный бачок, изготовленный из некачественного сырья либо с нарушением технологии литья пластмасс.

   На изделиях низкого качества трещины могут появиться через 3—6 месяцев после начала эксплуатации

Чтобы избежать разрушения расширительной ёмкости, рекомендуется проверять работоспособность клапана пробки перед каждой длительной поездкой. Практика показывает, что проблемы с баком чаще всего возникают именно в пути, когда на улице жарко, то есть, в летний период года. Признак неисправности — резкий скачок температуры охлаждающей жидкости и лужа под моторным отсеком с водительской стороны.

Поломки бачка и их причины

Основными поломками расширителя являются трещины или потертости. Довольно часто трещины на бачке образуются возле штуцеров, а потертости на нижней части. Это происходит по причине колебаний двигателя в подкапотном пространстве из-за неровных дорог.

Главный цилиндр сцепления ВАЗ 2106: замена и установка

Иногда случается, что расширитель лопается из-за избыточного давления в системе, виной этому будет являться неисправная крышка, а точнее ее клапан, который в нужный момент не сбросил давление.

При обнаружении одной из таких проблем необходимо заменить расширительный бачок.

Снятие и замена расширительного бачка Lada Priora — автонастрой

Казалось бы, ну что такого важного в таком устройстве, как расширительный бачок для охлаждающей жидкости (ОЖ). Но если присмотреться внимательней, окажется, что эта деталь выполняет не только функцию хранения антифриза

Считается, что расширительный бачок «Приоры» просто сохраняет излишки тасола. Однако это не совсем так. Автомобили, снабжённые «инжекторами», сами по себе — высокотемпературные. Кроме необходимости своевременного охлаждения, система должна поддерживать определённое давление. От этого зависит как циркуляция охлаждающей жидкости, так и нижняя точка закипания антифриза в моторе. При надлежащем давлении двигатель уверенно работает при температуре 105 градусов.

Важно!Именно поэтому нельзя пользоваться обычной водой для заправки системы охлаждения «инжекторных» машин. Ведь вода закипает уже при 95 градусах

А компьютер включит вентилятор только на 103 градусах!

ОСОБЕННОСТИ РАСШИРИТЕЛЬНОГО БАЧКА

У этого устройства имеются две основные части:

1. Корпус пластиковый.
2. Крышка с клапаном давления.

Особую роль играет качество пластмассы используемой для изготовления корпуса. Именно от её пластичности на 50% зависит сохранение давления, необходимого системе.

Внимание!При покупке нового расширительного бачка необходимо тщательно проверять качество соединений на стыках! Именно в этих местах возможен прорыв антифриза под давлением

КОНФИГУРАЦИЯ РАСШИРИТЕЛЯ

Он имеет четыре отверстия. Нижний, большого размера выхода, это патрубок для входа охлаждающей жидкости в магистраль. Маленькие трубки служит для возврата тасола из района радиатора печки и патрубка термостата. Ну и главная горловина, закрываемая специальной крышкой.А вот остальные 50% обеспечиваются правильной работой клапана в крышке расширительного бачка.

КАК РАБОТАЕТ КРЫШКА РАСШИРИТЕЛЬНОГО БАЧКА

Принцип её действия сравнительно прост. В основе применяется система клапана-солдатика. То есть, в системе, от нагревания и расширения охлаждающей жидкости поднимается давление. Пружина в крышке отрегулирована таким образом, что при достижении оптимального значения клапан открывается и сбрасывает излишек воздуха в охлаждающей системе. При этом в обратном направлении воздух должен проходить свободно. Это позволяет сохранять узлы при охлаждении. Например, когда двигатель заглушен.

ГДЕ РАСПОЛОЖЕН РАСШИРИТЕЛЬНЫЙ БАЧОК ДЛЯ АНТИФРИЗА

В моторном отсеке. Прямо за аккумулятором. Над правым лонжероном «Приоры» расположен пластмассовый корпус этой детали. К нему подходят три перечисленных выше патрубка. Один внизу, слева. И Два небольших слева вверху. С широкой стороны, обращённой к моторному отсеку.

ЗАМЕНА РАСШИРИТЕЛЬНОГО БАЧКА

Эта простая операция доступная каждому, уважающему себя автолюбителю. Для её проведения достаточно иметь под рукой следующие приспособления:

• Емкость для слива ОЖ.
• Ветошь или тряпку.
• Отвёртки.

Внимание!Работа может быть затруднена, если установлены распорные дуги стоек «Приоры». Но это вопрос отдельный

Просто снять с правой стороны крепёж этой дуги.

Работу проводить обязательно на остывшем двигателе. Это необходимо во избежание ожогов. Сначала нужно слить жидкость из бачка. Для этого поставить «Приору» на ровную поверхность. На главном радиаторе с правой стороны, по ходу машины, находится в нижней части специальный барашек. Это отверстие для слива. Под него подставить ёмкость, и выкрутить барашек. После этого открутить крышку с бачка. Только после выкручивания пробки, не раньше. Просто это позволит регулировать напор и соблюдать чистоту. Ну и сократит потери тасола.

Когда вся жидкость из бачка вытечет, пробку в радиаторе можно вернуть на место. Остальная жидкость мешать не будет. И это предохранит от создания воздушных пробок в системе.

Теперь можно снимать сам накопитель тасола. Для этого нужно отвёрткой ослабить хомуты на трёх входящих шлангах и отсоединить их. Вытащить из посадочного паза бачок и вставить новый. Собрать всё в обратном порядке. Залить слитую ОЖ и прогреть мотор «Приоры». Вот и вся замена.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Для чего нужен расширитель

Для охлаждения двигателя используется специальная жидкость на основе пропиленгликоля или этиленгликоля (антифриз или тосол). Данные виды ОЖ имеют большие тепловые расширения. При работе ДВС жидкость охлаждения нагревается и расширяется. Если бы в системе охлаждения не использовался расширительный бачок, то из-за тепловых расширений из строя бы выходили радиаторы или патрубки от избыточного давления.

Жидкость в расширительном бачке при нагреве увеличивается, а при охлаждении уменьшается. Чтобы в бачке не образовывалось излишнее давление или вакуум из-за постоянного изменения уровня ОЖ, его крышка оснащается специальными клапанами, которые сбрасывают или наоборот пропускают воздух в систему, дабы компенсировать нагрузки на бачок и поддерживать нормальное рабочее давление.

5.1 Отсоединение и замена шлангов системы охлаждения

1. На штуцерах и патрубках обычного типа шланги крепятся посредством хомутов. При этом могут использоваться как стандартные хомуты с червячным приводом, так и одноразовые хомуты скручиваемого типа. Последние при подсоединении шланга подлежат замене на более практичные стандартные.

2. При помощи отвертки ослабьте хомут и сдвиньте его вдоль шланга вверх, полностью освободив штуцер/приемный патрубок. Аккуратно снимите шланг со штуцера. Новые шланги обычно снимаются без особых проблем, в то время как старые могут оказаться “прикипевшими”.

3. Не поддающийся отделению шланг следует попытаться освободить, повращав его на штуцере, затем можно аккуратно поддеть срез шланга тупым инструментом, не прилагая при этом чрезмерного усилия, — помните, что впускной и выпускной патрубки радиатора являются достаточно хрупкими элементами. В крайнем случае, сильно “прикипевший” шланг может быть срезан со штуцера ножом: несмотря на связанные с таким способом определенные материальные затраты, все же дешевле будет заменить шланг, чем приобретать новый радиатор. 4. При установке нового шланга сначала наденьте на него крепежные хомуты, лишь после этого натягивайте шланг на штуцеры/патрубки соответствующих компонентов охладительного тракта. Если изначально для крепления шлангов были использованы хомуты скручиваемого типа, их следует обрезать и при установке заменить более надежными винтовыми или червячными. Для облегчения посадки жестких шлангов на штуцеры следует слегка смочить концы последних мыльной водой, либо прогреть в теплой воде концы шланга — не используйте в качестве смазки никакие масла. 5. Натяните шланг концами на штуцеры и проверьте правильность его прокладки в двигательном отсеке. Разместите хомуты на посаженных на штуцеры участках шланга, заведя их за торцевую развальцовку. Прочно затяните хомуты. 6. Заправьте систему охлаждения (обратитесь к Главе Текущее обслуживание ). 7. Запустите двигатель, затем внимательно проверьте систему на наличие признаков утечек охлаждающей жидкости.

Подведенные к теплообменнику отопителя шланги

ЗАМЕНА РАСШИРИТЕЛЬНОГО БАЧКА

Эта простая операция доступная каждому, уважающему себя автолюбителю. Для её проведения достаточно иметь под рукой следующие приспособления:

• Емкость для слива ОЖ.
• Ветошь или тряпку.
• Отвёртки.

Внимание!Работа может быть затруднена, если установлены распорные дуги стоек «Приоры». Но это вопрос отдельный

Просто снять с правой стороны крепёж этой дуги.

Работу проводить обязательно на остывшем двигателе. Это необходимо во избежание ожогов. Сначала нужно слить жидкость из бачка. Для этого поставить «Приору» на ровную поверхность. На главном радиаторе с правой стороны, по ходу машины, находится в нижней части специальный барашек. Это отверстие для слива. Под него подставить ёмкость, и выкрутить барашек. После этого открутить крышку с бачка. Только после выкручивания пробки, не раньше. Просто это позволит регулировать напор и соблюдать чистоту. Ну и сократит потери тасола.

Когда вся жидкость из бачка вытечет, пробку в радиаторе можно вернуть на место. Остальная жидкость мешать не будет. И это предохранит от создания воздушных пробок в системе.

Теперь можно снимать сам накопитель тасола. Для этого нужно отвёрткой ослабить хомуты на трёх входящих шлангах и отсоединить их. Вытащить из посадочного паза бачок и вставить новый. Собрать всё в обратном порядке. Залить слитую ОЖ и прогреть мотор «Приоры». Вот и вся замена.

Замена расширительного бачка на Ладе Приоре

Тем не менее, важно контролировать исправность работы и термостата, и клапанов. Например, если происходит закипание охлаждающей жидкости, то обязательно необходимо проверить работоспособность клапанов. В частности, негерметичность выпускного клапана приведет к тому, что температура закипания охлаждающей жидкости снизится, а заклинивание этого же клапана в закрытом состоянии приведет к такой проблеме, как аварийное повышение давления в системе

Это, в свою очередь, может вызвать повреждение шлангов и радиатора

В частности, негерметичность выпускного клапана приведет к тому, что температура закипания охлаждающей жидкости снизится, а заклинивание этого же клапана в закрытом состоянии приведет к такой проблеме, как аварийное повышение давления в системе. Это, в свою очередь, может вызвать повреждение шлангов и радиатора.

• в качестве основного инструмента следует использовать крестообразную отвертку. В первую очередь снимается пробка расширительного бачка. Для этого нужно отвернуть пробку сливного отверстия внизу бачка радиатора с правой стороны и слить из него жидкость. Кстати, замена охлаждающей жидкости должна осуществляться по всем правилам — так, например, нельзя смешивать разные охлаждающие жидкости. После того, как слив будет осуществлен, пробку сливного отверстия следует завернуть. Необходимо отметить, что если вы сливаете жидкость не из бачка, а из радиатора (при его ремонте), то вся жидкость из бачка также вытечет,
• необходимо ослабить затяжку хомута крепления пароотводящего шланга радиатора отопителя и снять шланг со штуцера расширительного бачка,
• аналогичным образом необходимо осуществить снятие пароотводящего шланга радиатора системы охлаждения (также со штуцера расширительного бачка),
• после ослабления затяжки хомута заправочного шланга эту деталь можно беспрепятственно отсоединить,
• расширительный бачок, для снятия нужно двигать вверх и одновременно с этим выводить его задний край из выемки облицовки моторного щита. Таким образом он легко снимется с автомобиля,
• необходимо слить из бачка остатки охлаждающей жидкости.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Как заменить расширительный бачок на ВАЗ 2110, показано в руководстве по обслуживанию. Стоит заменить, что для этого не обязательно сливать охлаждающую жидкость, а достаточно лишь пережать шланги. Для удобной установки потребуется снять шумоизоляцию моторного щита. Устанавливаем бачок на место, и закрепляем патрубки, которые имеют несколько другое расположение, например, обратка находится выше, чем на бачке десятки. Форма расширительного бачка Приоры отличается от ВАЗ 2110, поэтому обратная установка шумоизоляции моторного щита будет не такой простой, как кажется. Для удобства можно сделать в ней горизонтальную прорезь на уровне верхней части бачка, хотя часть автолюбителей выполнили ее установку без разрезов. Приоровский расширительный бачок, как и другие бачки не вечен, он также дубеет и со временем трескается. Продлить срок службы расширительного бачка поможет исправная крышка, которая вовремя стравляет лишнее давление в системе. Как показала практика, найти такую крышку целая проблема, но при желании крышка бачка дорабатывается.

Я установил на «десятку» бачок ОЖ от Приоры и..

Зачем нужен расширительный бачок

Задача расширительного приспособления, установленного в Ладе Приора, – обеспечить компенсацию охлаждающей жидкости, объем которой увеличивается или уменьшается в соответствии с изменениями температуры. Конструкция изделия состоит из таких функциональных деталей:

1. На корпусе нанесены метки, регулирующие уровень антифриза – минимальное значение и максимальное.
2. Крышка располагается в самом верху, что позволяет полностью закрыть горловину.
3. Герметизация достигается пластмассовой пробкой, обустроены клапаны, составляющие один блок, отвечающий за впуск и выпуск.

Выпускной механизм приходит в действие, когда давление достигает 110 кПа. Клапан открывается, повышается температура антифриза, благодаря чему предупреждается сильное парообразование. При остывании охлаждающей жидкости ее количество прямо пропорционально уменьшается, а значит, формируется определенное разрежение системы, после чего воздух поступает в расширительное устройство.

Порядок замены ёмкости

Процедуру разборки желательно выполнять на остывшем моторе, поскольку горячий антифриз неизбежно попадёт на руки и вызовет ожоги. Специальное оборудование и какие-то особые условия не требуются, в том числе и смотровая канава. Для работы выберите освещённую ровную площадку или тёплое помещение, если замена производится посреди зимы.

Из инструментов и дополнительных материалов необходимо подготовить:

• крестообразную отвёртку;
• пассатижи;
• набор рожковых ключей;
• ручной либо ножной насос с заострённой насадкой на воздушном шланге;
• тазик для антифриза;

• ветошь.

  Для работы понадобится простой набор инструмента, имеющийся в каждом гараже

Также рекомендуется запастись новыми хомутами под размер патрубков, старые лучше не использовать.

Инструкция по разборке и установке новой детали

Чтобы поменять ёмкость, необходимо освободить её от тосола. Полностью опорожнять систему нет нужды, надо слить не более 2 л жидкости. Это можно сделать двумя способами:

1. Открутить защитный пыльник под радиатором, подставить таз и вывернуть на несколько оборотов нижнюю пробку основного радиатора. Когда антифриз покинет бачок, заверните пробку обратно.

   Пробка с барашком для ручного выкручивания расположена в нижней части радиатора

2. Отсоединить от резервуара верхнюю трубку, идущую от печки, и надеть на штуцер нового элемента. К свободному патрубку старой ёмкости приложить насадку насоса и путём накачивания выдавить охлаждающую жидкость, которая перетечёт в новый бачок.

Дальше работайте в следующем порядке:

1. Снимите 2 малые трубки с ёмкости, ослабив хомуты отвёрткой. Отведите их в сторону.

   Шланги легко снимаются со штуцеров после ослабления хомутов

2. Повторите операцию с большим нижним шлангом, но после снятия закрепите его повыше или переломите и привяжите конец проволокой.

3. Отстегните резиновый фиксатор и вытащите старый бачок из гнезда.

   Для снятия элемента достаточно отстегнуть резиновый фиксатор

4. На его место вставьте новый, закрепите фиксатором и подключите все патрубки в обратном порядке, используя новые хомуты.

   Новая деталь вставляется в нишу на место старой и крепится фиксатором

Чтобы долить антифриз до уровня между рисками Min и Max на стенке бака, не создав воздушной пробки в системе, отсоедините трубку от блока подогрева дроссельной заслонки (это высшая точка контура охлаждения). Заливайте жидкость в бачок, пока он не побежит из снятой трубки, после чего наденьте её на штуцер и зафиксируйте хомутом. Добавьте тосола до требуемого уровня.

Перед заливкой тосола в систему нужно снять один из патрубков, подключённых к блоку дроссельной заслонки

В процессе замены следует обратить внимание на состояние шлангов, ведущих к ёмкости. Если их концы раскисли и увеличились в диаметре, а на стенках образовались трещины, такие патрубки лучше поменять

Монтаж расширительного бака от «Приоры»

Ёмкость системы охлаждения двигателя ВАЗ 2170 отличается утолщёнными стенками, благодаря чему «Приора» навсегда избавилась от «детской болезни» лопающегося резервуара, присущей ВАЗ 2110. Есть и другая причина: в штатном бачке «десятки» струя антифриза из патрубка радиатора бьёт изнутри прямо в крышку, отчего последняя протекает. На «приоровской» детали штуцеры стоят под углом к горловине, поэтому жидкость туда не попадает.

Штуцеры ёмкости от ВАЗ 2170 направлены в сторону от заливной горловины

Поскольку деталь от ВАЗ 2170 шире штатного элемента, её установка связана с некоторыми трудностями: в узкое пространство между стаканом и перегородкой бачок просто так не войдёт. Что нужно сделать:

1. Снять стеклоочистители, открутив гайки крепления.
2. Демонтировать верхнюю кузовную панель.
3. Открутить обшивку перегородки со стороны подкапотного пространства.

4. Примерить новый бачок, вставив в проём. Затем обрезать по его размеру шумоизоляцию и собрать узел в обратном порядке.

   Чтобы широкий элемент от «Приоры» поместился в узкий проём, придётся снять обшивку перегородки

Монтаж патрубков и заливка охлаждающей жидкости выполняется по технологии, описанной в предыдущем разделе. Что касается модификаций ВАЗ 2114—15, где расширительный сосуд размещён в широкой нише перед стаканом стойки, подобная замена трудностей не вызовет.

Работы по замене расширительного бачка на машинах «десятого» семейства следует выполнять самостоятельно, если вы хотите сэкономить личное время и деньги. Поездка и обращение на автосервис выйдет дольше и обойдётся дороже. По окончании процедуры не забудьте проверить работу системы охлаждения путём прогрева мотора до рабочей температуры и момента включения электрического вентилятора.
