Как делается регулировка клапанов на ваз-2109

Лада 2114 1.6 8V шайба Бортжурнал Регулировка клапанов ВАЗ 2114

скажу сразу одну вещь, мужики, советую регулировать клапана самим, если вы самостоятельно меняите масло в ДВС, то тут тоже справитесь.лично сам два раза ездил на регулировку в сервис, в одном как только приехал начали сикдывать крышку и регулировать, в другом не замарачиваясь в каком положении кулачки вала регулировали. да и при чем берут деньги не пустяковые, где 500р где и 1200р. надоело, отныне сам всегда занимаюсь этим. вот уже второй раз, собственными руками)))

еще чуть чуть слов, терпение, скоро перейдем к практике)))скажу сразу, я выделил на это дело 2 дня.в один день приехав с работы скинул клапанную крышку и оставил двигатель остывать на ночь.с утра второго дня, начал регулировать.

и так, что нам нужно из материала и инструмента:1) приспособление для регулировки клапанов ( штанга, флажок, рукоятка для утапливания толкателя) 215р.2) щупы для проверки зазоров 75р.3) шприц (для откачки масла из конавки клапана)4) шипцы (сойдут медецинские или маникюрные)5) регулировачные шайбы (купить после вычеслении зазоров)6) прокладка клап. крышки. 120р7) ручка, листок бумаги8) ключ на 10 и на 89) отвертка

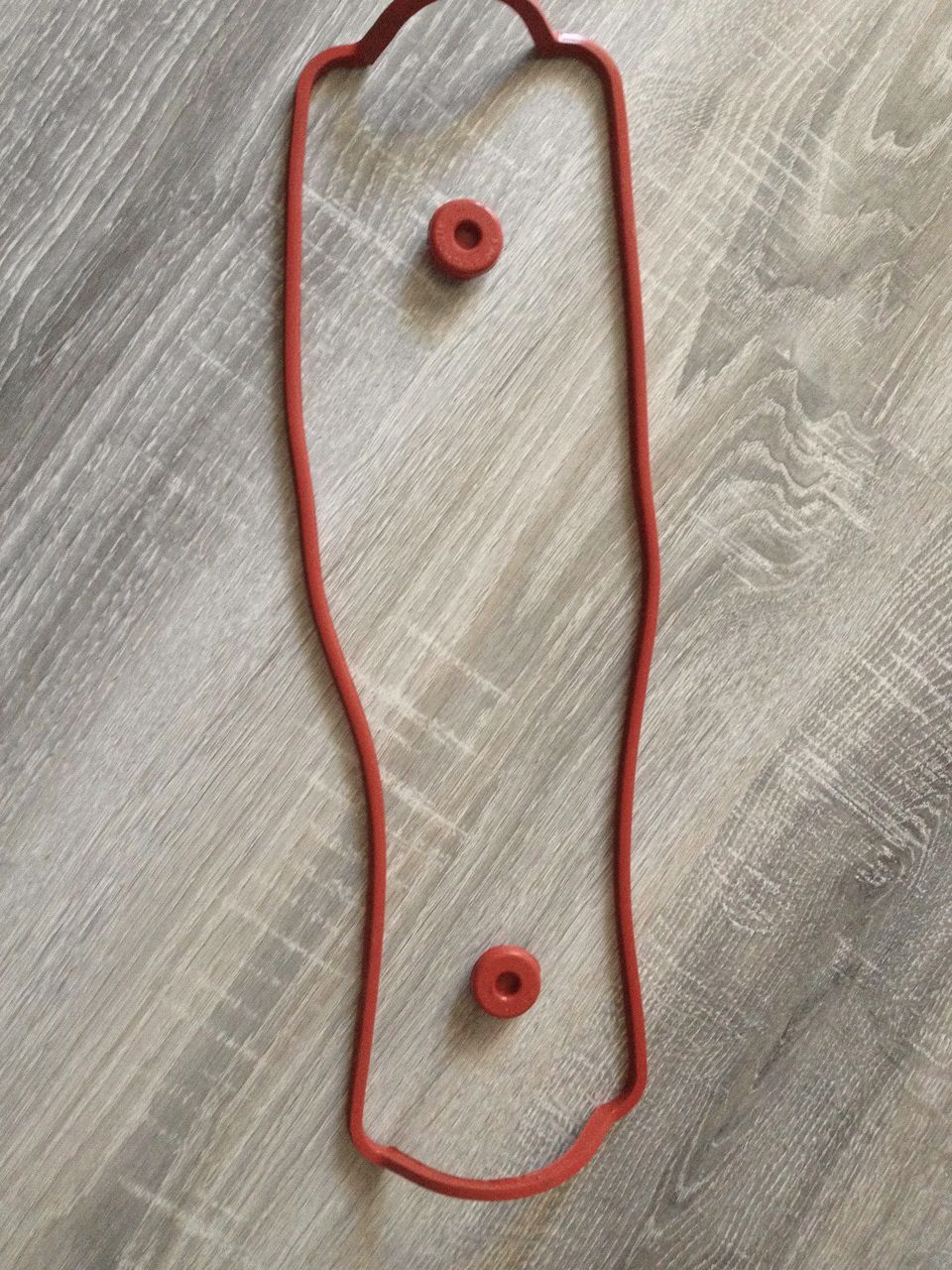

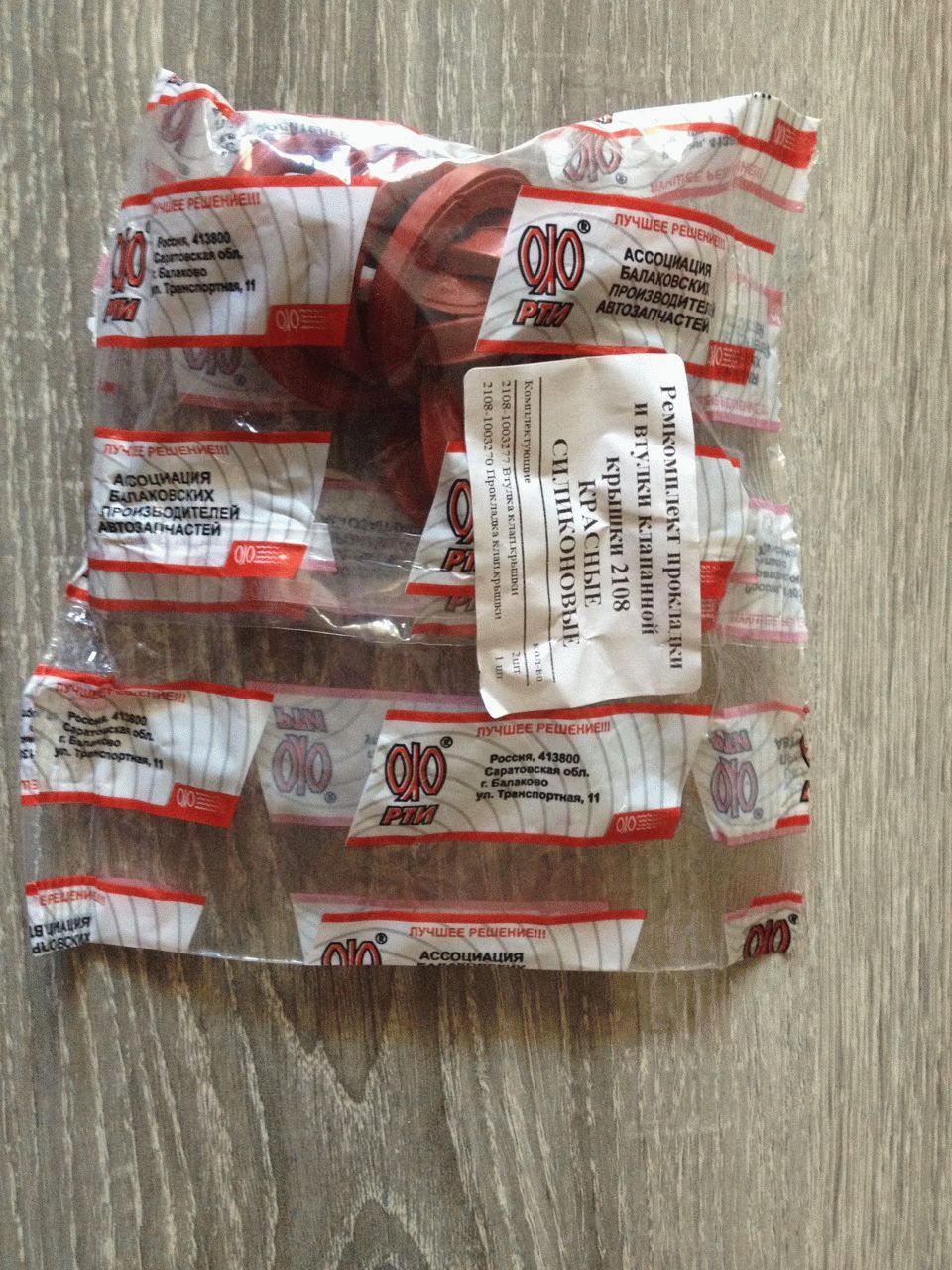

еще пару слов о прокладке, наверняка всем кто скидывал клапанную крышку, знакома ситуация соплей масла из под нее, дак вот, у меня было так же, покупал я обычные черные прокладки, но тут наткнулся на иформацию что есть чудо прокладка фирмы Балаково (БРТ, РТИ) красного цвета, силиконовая, нашел ее, купил и правда, вот уже два дня гоняю на ней и не намека на подтеки. советую, вот фото ее.

1) скидываем клапанную крышку.2) сводим метки шкива распред вала и задней крышки ГРМ3) последовательность проверки зазоров следущая, буду писать первой цифрой номер клапана, второй количество зубов которые нужно будет сдвинуть относительно меток распред вала и задней крышки по часовой стрелке ( фото пример проверки зазора 1 и 3 клапанов) :

Регулировка клапанов на ВАЗ-2109 карбюратор, инжектор пошаговая инструкция

«Жигули» модели 2109, которые выпускались первыми, были оснащены цепным приводом распределительного вала. Такая конструкция считалась надежной, и некоторые считают, что она была лучше, чем современная. Тем не менее из-за повышенного шума и потребности в регулярном изменении натяжения цепи ввиду ее износа автомобиль был оснащен ременным приводом распределительного вала. Благодаря этому существенно уменьшился уровень шума, а также исчезла потребность регулировать натяжитель.

Вместе с тем появилась другая проблема – из-за низкого ресурса работы приводных ремней, а также при несоблюдении срока техобслуживания, стало причиной обрывов ремня. Это провоцировало существенные нарушения в работе двигателя, а также могло полностью его разрушить встречное движение клапанов и поршней. Чтобы решить такую проблему, пришлось изменить форму поршня, а именно ее верхнюю часть, и применить углубление под каждый клапан. Занимаясь ремонтом двигателя автомобиля, следует различать особенности строений двигателей старого и нового образца.

Когда нужно регулировать клапаны

Обычно владельцы автомобилей ВАЗ-2109 проводят регулировку клапанов при обнаружении характерного звука или после полного ремонта двигателя. Специалисты настаивают на необходимости проводить регулировку после того, как автомобиль проходит 30 тыс. км. Такой вид работ могут провести в сервисном центре, но многие владельцы автомобилей предпочитают делать все самостоятельно.

Зачем нужно регулировать клапаны

Чтобы компенсировать термические расширения клапанов, в них должен быть зазор 0,2 мм для впускных, 0,35 мм – для выпускных. Допускается погрешность не больше 0,05 мм. При отсутствии зазоров или при их недостаточном размере клапан не сможет закрыть цилиндр.

Это вызовет снижение компрессии или даже прогар. При слишком большом зазоре двигатель потеряет свою мощность.

Подготовка к регулированию

Прежде чем начинать ремонтные работы, необходимо дать двигателю остыть. Температура для регулировки клапанов должна быть не боль 20 градусов.

Для работы вам потребуются такие инструменты:

набор гаечных ключей;
отвертка;
пинцет;
съемник;
измерительный щуп;
регулировочные шайбы;
прокладки для 8 клапанов.

Установите автомобиль на ручной тормоз, вывесите одно из передних колес с помощью домкрата – это даст возможность поворачивать коленвал, а затем включите 5-ю передачу.

После этого выполните последовательность действий:

Патрубки отсоедините от крышки клапанов, демонтируйте воздухоочиститель. Затем разъедините тросы приводов заслонок от карбюратора.
Открутите две гайки, снимите крышку и удалите остатки масла. Демонтируйте крышку ремня ГРМ.
Поставьте поршень цилиндра № 1 в ВМТ такт сжатия.

Методика регулировки клапанов

После того как вы провели подготовительные работы, можно приступать к регулированию. Если вы уже занимались ремонтными работами в автомобиле, то порядок регулировки вам не покажется сложным.

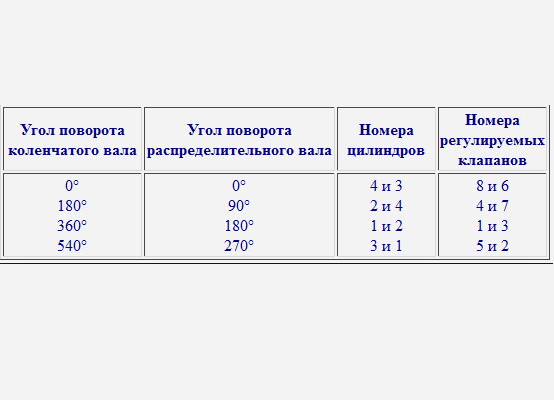

Проводить регулирование необходимо по порядку цилиндров. Следует помнить, что клапаны 2, 3, 6, 7 – это впускные, а остальные номера выпускные.

Чтобы облегчить работу, можно разметить шкив распределительного вала специальными метками по кругу с расстоянием в 90 градусов. Когда осуществляется поворот распредвала на 90 градусов, оборот коленвала будет составлять 180 градусов.

Совместите отметки на шкиве и на панели кожуха ремня, после этого сделайте поворот по часовой стрелке еще на 2 зубца. Эта схема позволит отодвинуть кулачки.

Замеряйте зазор при помощи щупа. Если он двигается между толкателями и кулачками с небольшим усилием, все верно.

В случае когда зазоры не будут совпадать с номинальными, требует сделать следующее:

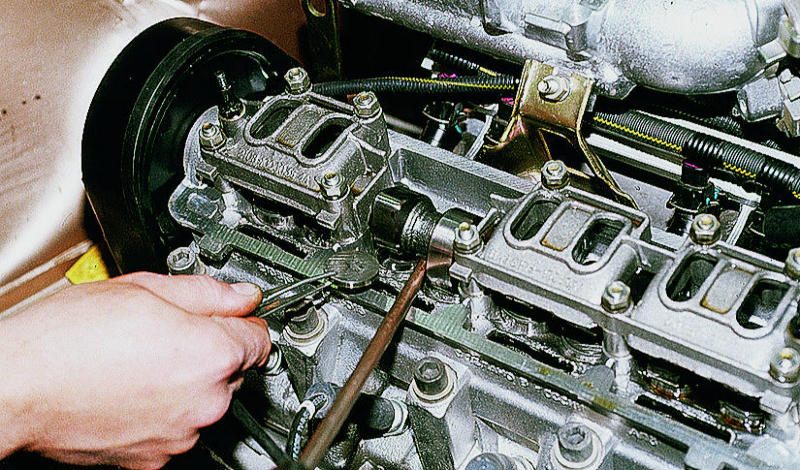

установите на шпильки подшипников инструмент для регулирования зазора;
разверните толкатель, чтобы отверстие было в вашу сторону. С помощью рычага переместите до упора толкатель, а затем зафиксируйте;

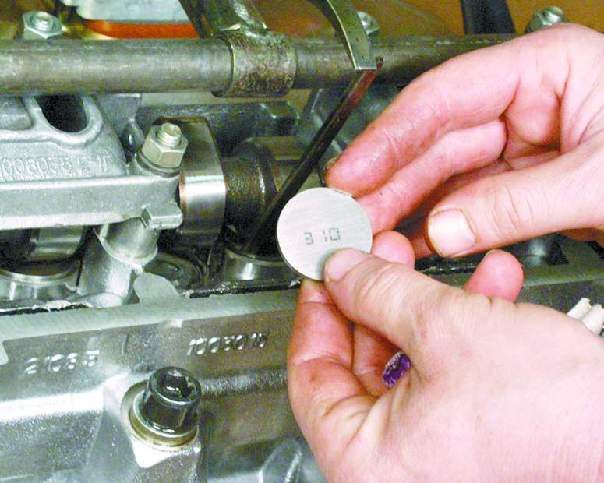

извлеките шайбу с помощью пинцета, на ней вы обнаружите пометку о толщине.

Для удобства подбора новой шайбы, вам пригодится специальная формула, по которой можно рассчитать толщину: Н = А + (В – С).

Таблица для расшифровки:

толщина новой шайбы – Н;
толщина старой – А;
присутствующий зазор – В;
нужный зазор – С.

Когда вы вычислите необходимую толщину шайбы и установите ее, необходимо снова сделать замер зазора. Повторяйте это действие, пока не получите нужный размер. Для остальных цилиндров проводите регулировку в том же порядке.

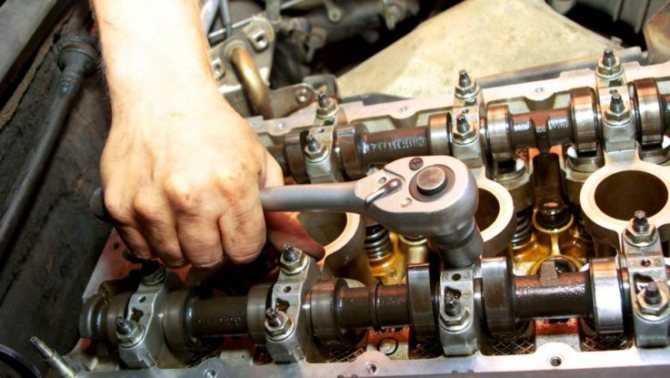

Процесс регулировки

Открыв капот, первым делом стоит выкрутить свечи: вращать коленчатый вал будет гораздо удобнее. Также демонтируется все, что помешает снятию клапанной крышки: кронштейн тросика газа, патрубки вентиляции картера.

Далее снимаем саму клапанную крышку, открутив две фасонные гайки по краям. Отделять крышку лучше аккуратнее, чтобы не повредить прокладку и уплотнения шпилек.

В восьмиклапаннике ВАЗ 2110 два кулачка открыты, и иллюстрировать работу проще на втором цилиндре. Однако постели распредвалов не будут мешать и на остальных цилиндрах.

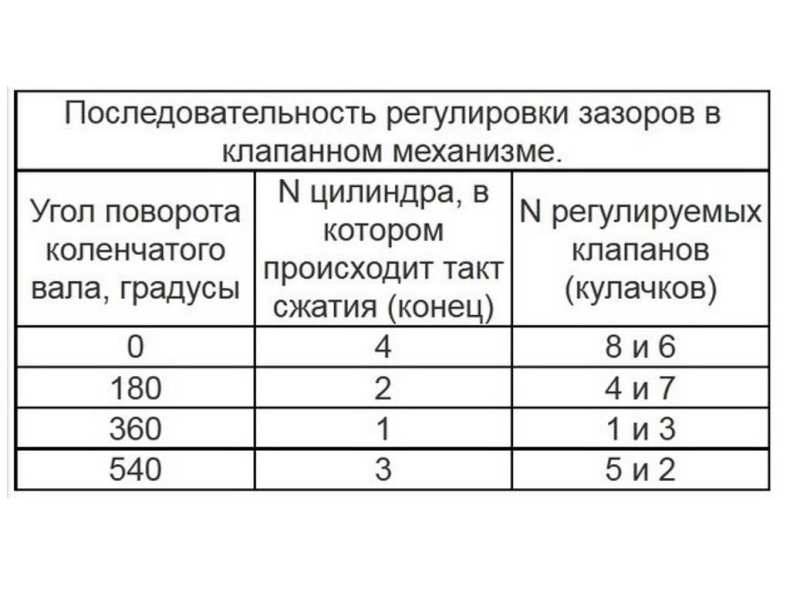

При работе рядной четверки каждые два цилиндра работают в противофазе – когда в верхней мертвой точке (ВМТ) первого цилиндра кончается такт сжатия, то в четвертом поршень также находится в верхней точке, но в конце такта выпуска. Аналогично и во втором-четвертом, но с разницей на пол-оборота коленчатого вала. Для нас же это значит, что мы за один раз измерим зазор в двух клапанах:

Градусы поворота коленвала	Выпускной клапан	Впускной клапан
40-50	1	3
220-230	5	2
400-410	8	6
580-590	4	7

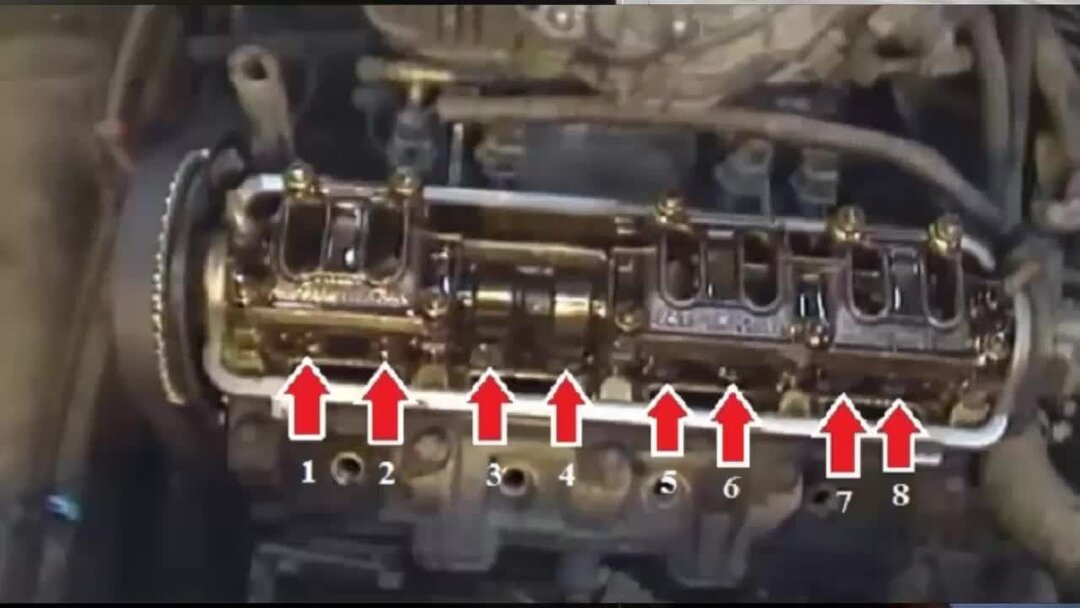

Номера кулачков, под которыми измеряется зазор, указаны считая от шкива распредвала.

Для начала работы устанавливаем шкив распредвала по меткам (выступ на шкиве напротив выступа на кожухе). Шкив вращаем по часовой стрелке накидным ключом или головкой с трещоткой.

В момент совпадения меток 1 и 4 цилиндры выставляются в верхней мертвой точке. Однако у любого реально существующего двигателя фазы впуска и выпуска не только шире одного такта (90 градусов по коленвалу или 180 по распредвалу), но и смещены относительно мертвых точек. Поэтому в вышеприведенной таблице и указаны точки, когда кулачки встают на толкателях строго затылками. Можно было бы измерять зазор и без такой точности – затылок кулачка имеет форму дуги, центр которой совпадает с осью вращения распредвала, но никто не застрахован от неравномерно изношенного или изначально неточно обработанного распредвала.

Для отсчета углов удобно использовать зубцы шкива: 3 зуба по распредвалу приблизительно равны 50 градусам по коленвалу.

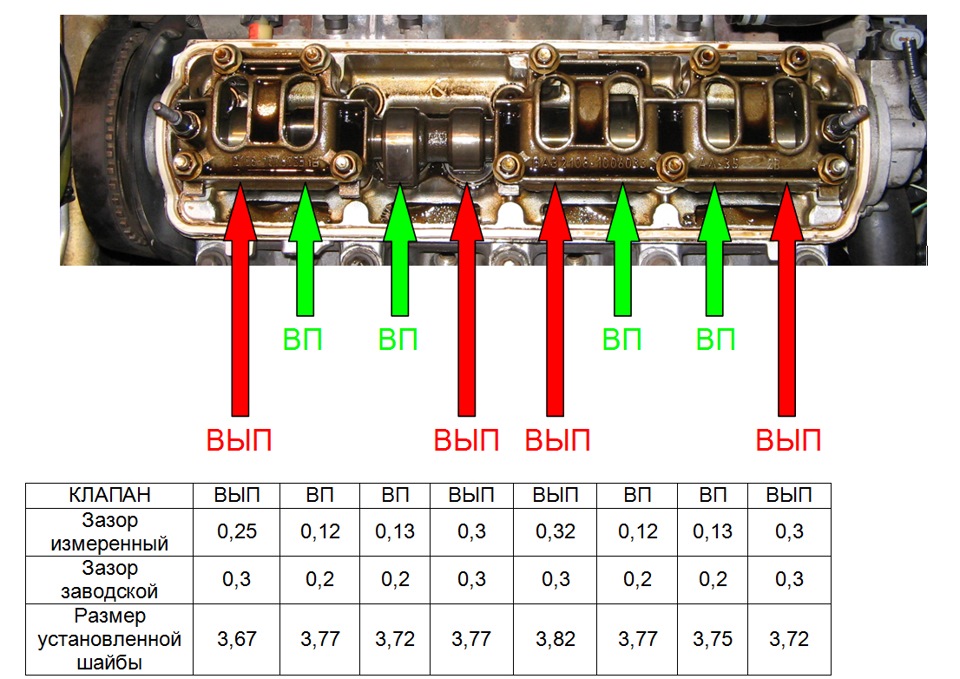

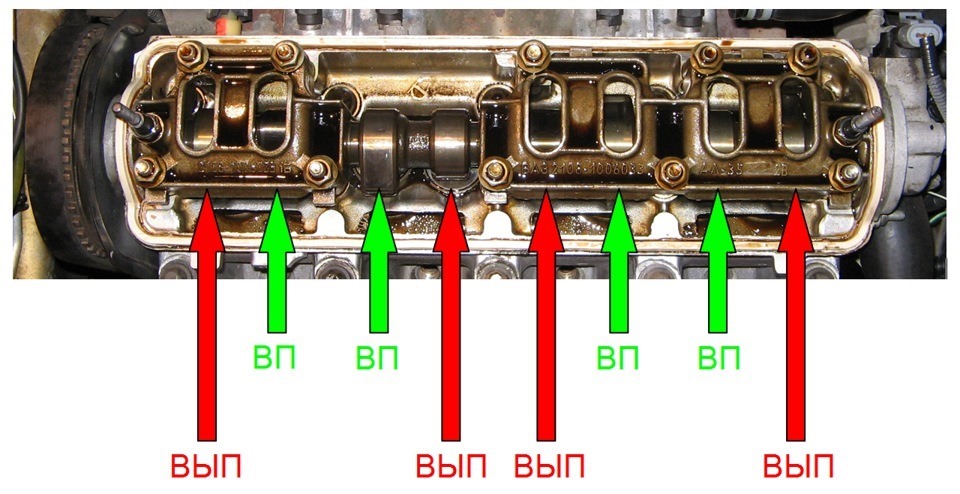

Выставив распредвал, измеряем щупами зазоры в паре клапанов: в первом случае под первым и третьим кулачками. Начиная от щупа толщиной 0,2 мм, перебираем пластины из набора, пока очередная не начнет входить в зазор без ощутимого усилия, но с едва ощутимым натягом. Полученный зазор записываем. Номинальный зазор для впускного клапана – 0,2 мм, для выпускного – 0,35 мм (выпускные клапана нагреваются при работе двигателя сильнее, и для компенсации их удлинения зазор дается больше).

Если измеренный зазор «уплыл», извлекаем регулировочную шайбу с помощью приспособления, отжав толкатель и подцепив шайбу тонким предметом. Возможно, перед этим придется провернуть толкатель для удобства пазом к себе.

Теперь рассчитайте толщину шайбы, которая нужна. Проще, если извлеченная шайба имеет маркировку на нижнем торце (именно поэтому они и укладываются при установке маркировкой вниз), а верхний торец не имеет ощутимых следов износа. Тогда достаточно добавить к маркированной толщине разницу между измеренным зазором и номинальным. Например, если зазор на выпускном клапане измерен в 0,5 мм, а шайба в толкателе стояла номиналом 2,2 мм, то новая должна иметь толщину 2,2+(0,5-0,35)=2,35 мм. Если же маркировка на шайбе стерта или неразборчива, заметен износ – лучше замерить ее толщину микрометром.

Проверив и установив зазоры на двух клапанах, проворачиваем распредвал и переходим к следующей паре. Главное при этом не забывать то, что работа неизбежно будет связана с маслом на руках – не допускайте попадания на ремень ГРМ, который после контакта с маслом долго не прослужит.

Если же Вы решили совместить замену ремня ГРМ с регулировкой клапанов ВАЗ 2110, то поступите иначе. Сначала, не снимая старый ремень ГРМ, вымеряем все зазоры и записываем их на бумаге. Затем выставим ГРМ вновь по метке на распредвале и снимем ремень, после чего снимем и распредвал, отвернув болт шкива и сняв постели. После этого доступ ко всем толкателям очень прост.

Регулировочные шайбы извлекаем строго по порядку, считывая или измеряя их толщину. Затем, руководствуясь измеренным зазором, подбираем нужную шайбу и только после установки шайбы в один толкатель переходим к следующему.

У такого метода есть дополнительный плюс: можно заодно оценить состояние шеек распредвала, его постелей и сальника. На моторе с приличным пробегом (или даже «свежем», но без надлежащего ухода) можно, например, встретиться с задирами и наволакиванием алюминия на шейки.

В этом случае лучше начать с ремонта «по факту», а уж потом сделать ТО.

Печать

Руководства на все автомобили

1. Описание автомобиля
2. Эксплуатация автомобиля
3. Техническое обслуживание автомобиля
4. Уход за автомобилем
5. Неисправности в пути
6. Ходовая часть
7. Рулевое управление
8. Тормозная система
9. Электрооборудование
10. Кузов
11. Двигатель и его системы
11.0 Двигатель и его системы
11.1 Снятие и установка двигателя
11.2 Регулировка зазоров в приводе клапанов
11.3. Система питания
11.4. Система смазки
11.5. Система охлаждения
11.6. Система выпуска отработавших газов
11.7 Полная разборка двигателя
11.8 Блок цилиндров. Осмотр, дефектовка и ремонт
11.9 Поршень с шатуном. Разборка, дефектовка и сборка
11.10. Головка блока цилиндров
11.15. Регулировка карбюратора
12. Трансмиссия
13. Приложения Ссылки на другие сайты

Особенности инжекторных и карбюраторных двигателей

Наиболее распространенной является версия машины именно с карбюратором. Однако на дорогах встречается большое количество моделей и с инжекторным двигателем. Владельцам таковых следует внимательно отнестись к следующему моменту, который называется тепловым расширением. Во время эксплуатации мотора все металлические компоненты имеют свойство увеличиваться в размерах. Таким образом все зазоры уменьшаются.

Важно, чтобы процедура проводилась только после полного остывания двигателя. Именно это поможет максимально точно все измерить и выбрать шайбу для регулировки с правильными размерами.

Периодичность регулировки клапанов на калине 8 клапанов

Помнится некоторое время назад была у меня девятка (Раньше с таким грм я дело не имел) поэтому гонял 9-ку на регулировку зазоров к спецу в сервис. Так вот два раза из трех пришлось клапонить головку по причине прогара клапанов (в сервисе говорили мол бензин хреновый), после третьего раза решил по приезду в гараж дай сам попробую промерять зазоры. Ну и как результат один из клапанов оказался поджат. Я в сервис, а мне мол блин такой мол толщины шайбы у нас нет, надо мол клапан резать, а это дело кропотливое и трудоемкое да и зазор приходится потом постоянно подправлять клапан мол сминаться начинает. Ну в общем попал ты парень под замену гбц мол у тебя седло изношено, а я мол а седло заменить, а эта процедура дорогая и выходит так что проще гбц новую купить, а так работа мол выполнена качественно и в срок, а эта проблема к регулировке клапанов отношения не имеет и в стоимость работ не входит. Ну в общем ушёл я грустный от них с мыслью, что попал я на деньги. А вечером поделился проблемой с батей. А он мне, так сам все сделай подрежь клапан да выставь зазоры, мол все равно ГБЦ под замену. Так вот на следущий день была приобретена приспособа для снятия и установки шайб, промерены зазоры для определения какие клапаны и на сколько резать. Да правда пришлось гбц снимать так как другой возможности подрезать клапан не вынимая его я не имел (но здесь был плюс — клапана были притерты заново лично мной и установлены новые дорогие масло отражательные колпачки). Так вот результат такой работы зазоры пришли все в норму (и появился запас на уменьшения толщины шайб), подъедание масла прекратилось, компрессия по цилиндрам стала ровной. А миф про смятие клапана так и не подтвердился, может просто клапана фирменные брать надо, а не туфту всякую ставить. Так что уважаемые кто ищет решение проблемы, тот всегда его надет.

Да кстати про регулировку зазоров с винтовой парой считаю, что там все еще гораздо проще проверено на многих машинах в том числе на двух логанах и матизике.

Уже давненько читатели просили сделать подробную статью по регулировке клапанов на Калине с 8-клапанным мотором. Вчера решил заняться данной процедурой на своей машине, хотя поводов для этого не было, двигатель работал тихо и стуков в районе клапанной крышки не было.

Ниже приведу подробный перечень необходимых инструментов и приспособлений для проведения данного техобслуживания Лады Калины.

Головка на 10 с воротком или трещоткой
Отвертка крестовая и плоская
Приспособление для регулировки клапанов для ВАЗ 2108 (так ГБЦ идентичны)
Набор щупов
Пинцет или длинногубцы
Регулировочные шайбы необходимого размера (покупаются после замера зазоров)

Ниже будет рассмотрен подробный порядок работы, с описанием и фотографиями.

Проверка тепловых зазоров клапанов на двигателях автомобилей ВАЗ 2108, 2109, 21099

Тепловые зазоры между клапаном (регулировочной шайбой) и тыльной стороной кулачка распредвала необходимы для компенсации теплового расширения стержня клапана на прогретом двигателе.

На двигателях автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 он задается подбором толщины регулировочных шайб.

Шайбы установлены в кольцевых нишах над толкателями стержней клапанов и непосредственно соприкасаются с кулачками распредвала. Фактически мы будем измерять зазор между поверхностью регулировочной шайбы и кулачком распредвала.

Регламентная периодичность проведения проверки зазоров для двигателей ВАЗ 2108, 21081, 21083 составляет 30.000 км, либо после ремонта двигателя или появления признаков неисправности газораспределительного механизма (стук под клапанной крышкой, неустойчивый ХХ, «провалы» и т. п.).

Необходимые инструменты

— накидной ключ на 19

— большая шлицевая отвертка

Подготовительные работы

Проверка тепловых зазоров клапанов проводится на холодном двигателе, поэтому если ваш двигатель на данный момент прогрет, дайте ему остыть не менее 1-го часа. — Снимаем корпус воздушного фильтра. — Снимаем кронштейн тяги привода дроссельной заслонки. — Снимаем клапанную крышку двигателя. — Снимаем защитную крышку ГРМ. — Устанавливаем поршни первого и четвертого цилиндров в верхнюю мертвую точку (ВМТ).

Для этого совмещаем заводские метки на двигателе.

По инструкции для совмещения меток и последующей проверки тепловых зазоров клапанов нужно ключом на «19» вращать коленчатый вал двигателя за винт крепления шкива привода генератора (за болт крепления шкива распредвала вращать нельзя). Но для этого придется снимать правое колесо, правый защитный брызговик двигателя, шкив коленчатого вала, что долго и трудоемко.

Идем более простым путем.

Вращаем коленчатый вал за зубцы маховика (в лючке картера сцепления) большой шлицевой отверткой. Совмещаем заводскую установочную метку на шкиву распредвала с выступом на задней крышке ГРМ.

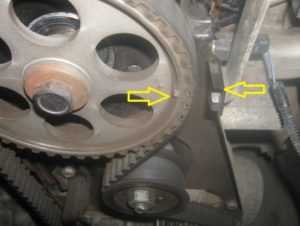

Совмещаем установочные метки на шкиву распределительного вала и задней крышке ГРМ

— В лючке на картере сцепления убеждаемся, что длинная метка (риска) на маховике находится напротив середины треугольного выреза шкалы углов опережения зажигания.

Метка на маховике в лючке картера сцепления

— Наносим на шкиву коленчатого вала еще три дополнительные метки через 11, 10, 11, 10 зубцов (см. фото) от заводской метки. Они помогут повернуть коленвал и распредвал на необходимые углы. Метки делят шкив на четыре сектора по 90 градусов каждый. Поворот коленчатого вала на пол-оборота равен повороту шкива распредвала на 90 градусов.

Проверка тепловых зазоров клапанов

Вначале замеряем тепловые зазоры. Плоский щуп нужного размера вставляем между кулачком распредвала и толкателем клапана. Он должен входить с небольшим защемлением.

— Поворачиваем коленчатый вал за зубья маховика по часовой стрелке пока шкив распредвала не повернется на 40-50 0 (2,5-3 зуба) от момента совпадения установочной метки на нем и выступа на корпусе на задней крышке ГРМ. Замеряем зазор у выпускного клапана первого цилиндра (1-клапан) и впускного клапана второго (3-й клапан). Записываем результат измерения.

— Поворачиваем коленчатый вал на пол-оборота — 220-230 0 . Шкив распредвала при этом повернется на 90 градусов. Дополнительная метка на нем будет выше метки на задней крышке привода ГРМ на 2,5 — 3 зуба. Замеряем зазор у выпускного клапана третьего цилиндра (5-й клапан) и впускной у первого (2-й клапан). Записываем.

— Поворачиваем коленчатый вал еще на пол-оборота — 400-410 0 . Замеряем зазор у выпускного клапана четвертого цилиндра (8-й клапан) и впускного третьего (6-й цилиндр). Записываем.

— Третий раз поворачиваем коленчатый вал на пол-оборота — 580-590 0 . Замеряем зазор у выпускного клапана второго цилиндра (4-й клапан) и впускного четвертого (7-й клапан). Записываем.

Сверяем полученные измерения тепловых зазоров с требуемыми. Если все в норме, заканчиваем работу, собираем все обратно и ищем причину проблем в работе двигателя в карбюраторе, системе зажигания и т. д. Если имеются отклонения в размерах зазоров на некоторых клапанах, то проводим регулировку только на них. Если все или почти все зазоры не укладываются в стандарт, то проводим полную регулировку.

Примечания и дополнения

— Более-менее полную картину неисправности клапанного механизма двигателя может дать проведение измерения компрессии в его цилиндрах.

— «Зажатые» клапана (с минимальными тепловыми зазорами) могут привести к обгоранию кромок тарелок клапанов, «выстрелам» в карбюратор, «выстрелам» в глушитель, перегреву двигателя.

— «Стучат» клапана при увеличенных тепловых зазорах.

Регулировка зазоров клапанов

Процесс регулировки проводится посредством нескольких этапов

Особое внимание уделяется подготовительным работам, направленным на подготовку помещения и автомобиля. Каждый процесс стоит рассмотреть более подробно

Подготовка

Перед тем как приступить к регулировочным работам, требуется тщательно очистить и отмыть кузов транспортного средства

Важно полностью удалить пыль и грязь из подкапотного пространства. Это необходимо для того, чтобы в мотор не попало ничего лишнего после того, как крышка головки блока цилиндров будет снята. После этого автомобиль устанавливается на максимально ровную поверхность, тщательно затянуть стояночный тормоз и обязательно под колеса подложить специальные упоры

Желательно позаботиться о том, чтобы в помещении, где проводятся работы, было обеспечено равномерное и в меру яркое освещение

После этого автомобиль устанавливается на максимально ровную поверхность, тщательно затянуть стояночный тормоз и обязательно под колеса подложить специальные упоры. Желательно позаботиться о том, чтобы в помещении, где проводятся работы, было обеспечено равномерное и в меру яркое освещение.

Не менее важно подготовить необходимые для регулировки инструменты:

набор гаечных ключей;
отвёртки;
специальный измерительный щуп;
пинцет;
микрометр;
набор регулировочных шайб;
прибор для регулировки клапанов.

Ещё одним важным критерием подготовительных работ является обязательное снятие головки блока цилиндра. В процессе установки ГБЦ на авто и при протяжке есть вероятность смещения зазоров в сторону плюса или минуса. Именно по этой причине нужно перестраховаться и лишний раз провести перепроверку.

Регулировка с применением щупа

Данный метод изменения показателей зазора осуществляется с использованием щупа. На современных авто для подобной процедуры задействуются регулировочные шайбы клапанов. Последовательность действий здесь следующая:

Требуется отцепить клапанны трубки и крышки, а также тросики, которые ведут к приводам заслонок, и провести демонтаж корпуса воздушного фильтра. Можно выкрутить свечи, чтобы коленвал прокручивался легче.
Откручиваются две гайки, снимается крышка, а с верхней части убираются остатки автомобильного масла.
Снимается кожух ремня ГРМ.
Поршень цилиндра, откуда начнётся процесс регулирования, выставляется в верхнюю точку сжатия. Для получения более точных результатов можно будет ориентироваться на метки, нанесённые производителем.
Проворачивается коленвал по звёздочке и строго по часовой стрелке. Чтобы регулировка была проведена максимально правильно, нужно проследить за тем, чтобы риски на корпусе подшипников и на коленвале полностью совпадали.
На винте, который используется для установки зазора, следует отжать контргайку. Зазор при этом выставляется так, чтобы плоский щуп был максимумом подворота болта. Как только контргайка затягивается, нужно проверить правильность показателей, так как при сильном затягивании они могут сдвинуться.

Данный процесс проводится со всеми остальными клапанами.

Регулирование при помощи рейки и индикатора

Для регулировки автомобильного теплового зазора довольно часто используется специальная рейка, одновременно с индикатором. Данные приспособления позволяют добиться максимальной точности, чего нельзя получить при описанном выше методе. Порядок работ здесь установлен следующий:

после проведения подготовительных работ и снятия крышек клапанов мотор нужно прокрутить до совпадения меток на шестерне распределительного вала и метки на корпусе;
маркером на обратной стороне встроенной шестерни нужно проставить свои значки. Делать это нужно каждые 90 градусов, относительно установленной производителем метки;
при помощи трёх болтов нужно зафиксировать рейку на выступе блока установленных подшипников;
в специальное гнездо на планке требуется проставить стрелочный индикатор. При этом шкала должна быть установлена на нулевой отметке;
при помощи специального устройства берётся кулачок и немного тянется вверх. При нормальном раскладе стрелка индикатора сместится примерно на 50 — 52 деления.

Если в результате проведённых мероприятий полученные параметры несколько отличаются, потребуется провести регулировку по описанному выше методу.

По окончании регулировочного процесса, связанного с установкой зазоров в клапанном механизме, нужно запустить двигатель и прослушать, как он осуществляет свою работу в разных режимах. Если манипуляция проводилась после восстановления головки, требуется проследить за тем, чтобы клапаны были правильно притёрты.

Проверка тепловых зазоров клапанов ВАЗ

Не всегда стук из моторного отсека может указывать на наличие повышенного теплового зазора в клапанах, а снижение динамических показателей может являться следствием неправильной работы карбюратора или системы зажигания. Чтобы убедиться в необходимости регулировки клапанов автомобиля ВАЗ необходимо выполнить следующие действия:

Снять воздушный фильтр.
Удалить клапанную крышку.
Установить поршень первого цилиндра в ВМТ (при этом риска на распределительном вале должна совместиться с приловом на корпусе ГБЦ).
Осуществляем замер тепловых зазоров на выпускном клапане 1 цилиндра и впускном третьего.
Провернуть коленвал на пол-оборота и замерить зазор на выпускном клапане 3 цилиндра и впускном первого.
Снова провернуть коленчатый вал на 0,5 оборота и замерить зазор на выпускном клапане 4 цилиндра и на впускном третьего
Провернуть коленвал на пол-оборота и замерить зазоры на выпускном четвертного цилиндра и впускном четвертого.

Зазор для впускных клапанов должен быть равен 0,20 мм, для выпускных – 0,35 мм.

Что нужно для регулировки клапанов ВАЗ

Для регулировки клапанов на автомобиле ВАЗ понадобятся следующие инструменты:

Специальное приспособление для регулировки клапанов.
Набор щупов.
Пинцет.
Накидной ключ «17».
Набор регулировочных шайб.

При отсутствии специального приспособления можно использовать 2 отвертки.

Расчет зазора клапанов ВАЗ

Для расчета толщины регулировочных шайб следует воспользоваться следующей формулой:

H = B + (A — C)

H – толщина новой шайбы;

B – толщина шайбы, которую сняли;

A – существующий зазор;

C – номинальный зазор (0,2 или 0,35)

Таблица регулировки по инструкции завода

Марка авто	Впуск	Выпуск
приора 21116	0,25	0,4
калина 2 21116
лада гранта 21116
гранта 2190	0,2	0,35
приора 2170
21114
21102
21099
21093
21083
11186
11183
2190
2115
2114
2113
2112
2111
2110
2109
2108
ваз 99
ваз 083
1118
11113 ока
1111 ока

Порядок регулировки клапанов на примере ВАЗ 2109

Зазоры клапанов ВАЗ 2109 на двигателе 8 клапанов регулируется в следующем порядке:

Если двигатель до момента регулировки работал, то его следует заглушить и подождать в течение 1 часа пока остынет охлаждающая жидкость.
Удалить кожух ремня, клапанную крышку и отсоединить трубки сапуна, которые подключаются к дроссельному узлу.
Удалить масло вокруг клапанных стаканов. Эту работу можно выполнить с помощью шприца или груши. Если используется медицинский шприц, то для упрощения процедуры на него следует надеть тонкий шланг.
Осуществить монтаж регулировочного устройства.
Установить поршень первого цилиндра в ВМТ.
Повернуть распредвал на 3-4 зуба по часовой стрелке.
Установить толкатель регулировочного механизма таким образом, чтобы прорезь оказалась направленной к мастеру-настройщику.
Ввести подвижную часть приспособления между кулаком и толкателем.
Утопить толкатель. Для этого следует нажать на рычаг регулировочного приспособления.
Зафиксировать толкатель в нажатом положении с помощью фиксатора.
С помощью пинцета удалить регулировочную шайбу.
Рассчитать толщину новой шайбы (разрешается установить изделие с погрешностью ± 0,05 мм).
Установить новую шайбу в толкатель.
Отжать толкатель и снять фиксатор.

Таким образом осуществляется регулировка на выпускном клапане 1 цилиндра и впускном третьего. Затем следует провернуть коленвал на пол-оборота и отрегулировать клапан 3 цилиндра и впускной первого. Снова провернуть коленчатый вал на 0,5 оборота и отрегулировать зазор на выпускном клапане 4 цилиндра и на впускном третьего. Провернуть коленвал на пол-оборота и отрегулировать зазоры на выпускном четвертного цилиндра и впускном четвертого.

Регулировочные работы на вазовской «классике» должны осуществляться с использованием щупов на 0,20 (впускные) и на 0,35 мм (выпускные). Для модифицированных автомобилей, выпускаемых после 2011 года, значения зазоров клапанов несколько отличаются по причине внесения в конструкцию силовых установок некоторых изменений. Регулировка таких двигателей должна осуществляться с использованием инструмента на 0,25 мм (впускные) и на 0,40 мм (выпускные).

При регулировке клапанов следует также проявлять осторожность, чтобы не допустить повреждения элементов газораспределительного механизма. Прежде всего, не следует проворачивать распредвал, прикладывая усилия к этой детали

Достаточно осуществить вращение коленвала, чтобы выбрать необходимое положение распределительного вала для осуществления правильной регулировки клапанного механизма.

Приспособление для регулировки зазоров клапанов

Более эффективный и действенный способ настройки клапанных механизмов силового агрегата является их регулировка при помощи приспособления, которое представляет собой специальную рейку с закрепленным на ней индикатором. Такая настройка получается гораздо точнее ручной, поскольку при использовании прибора им определяются и учитываются все дефекты на поверхности регулируемых деталей.

Для механической регулировки помимо демонтажа крышки ГБЦ, дополнительно придется снять привод акселератора, защитный щиток на распределителе зажигания, шланг отвода газов из картера, а для карбюраторных авто – «кастрюлю» карбюратора.

Используя специальный ключ, необходимо прокрутить коленвал до совмещения рисок на звездочке распредвала (об этом описано выше). Дабы облегчить этот процесс можно использовать яркий маркер, которым наносить пометки через каждые 90 градусов на звездочку распределительного вала. После чего рейку прибора устанавливаем на проверяемый клапан и фиксируем в неподвижном состоянии. Надеваем на нее индикатор и ставим ее лапку на край регулируемого клапана. Для корректного выполнения этой процедуры понадобится специальный захват, которым необходимо зажать кулачок и потянуть его наверх (подойдет и простой гаечный ключ). В результате, показания индикатора должны отклоняться на 52 деления. В случае, когда они несколько занижены или завышены, требуется регулировка клапана. А далее все предельно просто:

при помощи гаечного ключа на 17 попускается контргайка на регулировочном винте;
осуществляется регулировка зазора ключом на 13, при этом все показания четко отражаются на шкале индикатора;
выполняется проверка регулировки и затягивается контргайка;
в завершении этапа вновь необходимо проверить правильность настройки механизма клапанов.

Как видно, такая регулировка намного точнее и проще. Но не стоит забывать и о том, что высококвалифицированный специалист выполнит ее на высоком уровне и при помощи стандартного набора щупов. В завершении стоит подчеркнуть, что на большинстве комплектов щупов представлена регулировочная схема, которая содержит данные об углах поворотов распределительного и коленчатого валов с указанием номеров цилиндров и клапанов.

Признаки неисправности клапанов

Кроме установленного пробега, после которого тепловые зазоры регулировать положено по правилам, существует ряд причин, по которым механизм выходит из строя раньше.

Обнаружить такую проблему помогут такие сигналы, как:

мотор на холостом ходу работает неустойчиво, а холостой ход не регулируется;
динамика ухудшается, снижается мощность;
при нажатии педаль газа «проваливается»;
характерные звуки «хлопков» в карбюраторе.

Самым точным указанием на увеличение тепловых зазоров, будет тарахтение, стук под крышкой на холостом ходу. Оно непрерывно и достаточно громкое.

При уменьшении зазора стук отсутствует, а двигатель перегревается, падает мощность. Тяжёлый разгон, «стрельба» в глушитель, всё это указывает на необходимость проведения внеплановой регулировки.

Если дело дошло до прогорания клапана, мотор выдаст отчётливый тройной звук, на любом режиме. Мощность и топливные затраты также возрастут.

Важно также отличать проблему клапанами от других неисправностей, дающих о себе знать схожим образом. Варианты:

Варианты:

давление в цилиндрах падает, но не из-за уменьшения зазора или прогара клапана, а по причине изношенности поршневых колец;

свечи, провода – неполадки в этой системе тоже надо исключить заранее, тем более, что при регулировке всё равно придётся вывинчивать свечи, для удобства;

в инжекторном двигателе топливо подают форсунки, которые могут быть неисправны, систему, отвечающую за подачу топлива проверить нужно заранее.

Исключение (или подтверждение) наличия этих поломок проводят так:

На холостом ходу двигателя от свечи отсоединяют защитный колпак. Реакция двигателя покажет, причина в свечах/проводке, или в клапанах, даже конкретно, какой цилиндр пострадал. После операции работа мотора утратила стабильность, ухудшилась – проблема не в цилиндре, клапана целы. Изменений в работе нет – проблемный цилиндр обнаружен.
Если характер поломки всё равно сомнителен, провести проверку проводки, катушки, а на предположительно неисправный цилиндр устанавливают новую, рабочую свечу. Теперь запуск точно покажет, в зажигании дело или нет.

После исключения проблемы с системой зажигания, если работа двигателя по-прежнему нестабильна, проверяют поршневую группу.

Замерив компрессию, в цилиндр добавляют немного моторного масла. Если при повторном замере показатель не меняется – имеем прогар клапана, показатель возрос – проблема в кольцах.
Ещё один признак – при наличии проблем именно с клапанами, на свечах не будет масла, гари, дым при работе из сапуна тоже идти не должен. Все перечисленные признаки указывают на поломку в поршневой группе.

После ремонта ГБЦ надо проводить внеочередную настройку. Также чаще обычного требуют регуляции клапана авто, переведенных на газ, так как у них механизм подвергается постоянным перегрузкам. Частые ударные нагрузки, неаккуратное вождение вредят и газораспределительной системе, приводя к необходимости проведения регулировки раньше срока.
