Ремонт уаз (патриот) : прокачка гидропривода тормозной системы

Что делать при возникновении проблем после замены

После замены главного тормозного цилиндра на УАЗ Патриот могут возникнуть некоторые проблемы

Важно знать, как правильно реагировать на них

1. Плохой тормозной эффект: Если после замены новый главный тормозной цилиндр не обеспечивает достаточное тормозное давление, возможно, в системе остался воздух. В этом случае следует провести нормализацию тормозной системы с помощью откачки воздуха. При отсутствии опыта лучше обратиться к специалисту.

2. Утечка тормозной жидкости: Если после замены появляется утечка тормозной жидкости, необходимо проверить плотность всех соединений и убедиться, что тормозные шланги и трубки не повреждены. Если обнаружена утечка, необходимо немедленно заменить поврежденные детали и снова проверить плотность системы.

3. Повышенный шум или вибрация: Если после замены возникает повышенный шум или вибрация при нажатии на педаль тормоза, можно предположить, что проблема связана с неправильной установкой или неисправностью других элементов тормозной системы. Рекомендуется провести детальный осмотр и проверку системы, обратившись к квалифицированному автомобильному механику.

4. Ограниченное движение педали тормоза: Если педаль тормоза стала сильно жесткой или ее движение стало ограничено после замены главного тормозного цилиндра, причиной может быть неправильная установка или несовместимость деталей. Следует проверить правильность установки и совместимость деталей, а также правильно настроить педаль тормоза.

5. Долгий ход педали тормоза: Если после замены стало ощутимо увеличиваться ход педали тормоза, возможно, это связано с неправильной установкой или неисправностью других элементов тормозной системы, таких как тормозные колодки или тормозные диски. Рекомендуется провести осмотр системы и проверку тормозных элементов.

В случае возникновения проблем после замены главного тормозного цилиндра на УАЗ Патриот, важно немедленно принять меры для их решения. Несвоевременные действия могут привести к серьезным последствиям и угрозе безопасности дорожного движения

Если вы неуверены в своих навыках или не имеете необходимого оборудования, лучше обратиться к специалисту или автосервису для профессиональной помощи и консультации.

Техническое обслуживание тормозов автомобиля УАЗ-Патриот

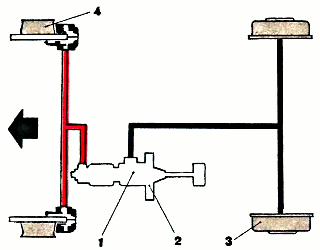

Постоянно следите за исправностью рабочей тормозной системы УАЗ-Патриот, своевременно производите ее регулировку и устраняйте возникшие неисправности.

Систематически проверяйте уровень жидкости в бачке главного тормозного цилиндра и в случае необходимости доводите его до нормы. Уровень жидкости в бачке 3 (см. рис. 1) проверяется визуально по меткам, нанесенным на корпусе бачка, выполненного из полупрозрачной пластмассы. При снятой крышке 2 и новых накладках тормозных механизмов УАЗ-Патриот уровень жидкости должен быть на метке «МАХ». Если гидропривод исправен, понижение уровня жидкости в бачке связано с износом накладок колодок тормозных механизмов.

Понижение уровня до метки «MIN» косвенно свидетельствует об их предельном износе. В этом случае необходимо вести непосредственный контроль за состоянием накладок, а доливать жидкость в бачок нет необходимости, т.к. при установке новых накладок уровень жидкости в бачке поднимется до нормального.

Сигнальная лампа аварийного уровня жидкости в бачке загорается, когда уровень жидкости опустится ниже метки «MIN», что при частично изношенных или новых накладках колодок тормозных механизмов говорит о потере герметичности системы и утечке жидкости. Доливку жидкости в этом случае производите только после восстановления герметичности системы.

Одновременно с проверкой уровня жидкости в бачке проверяйте исправность работы датчика аварийного уровня УАЗ-Патриот, для чего открутите крышку и, вынув ее из бачка, удерживайте в вертикальном положении (при включенном зажигании на щитке приборов должна загореться сигнальная лампа). Следите за герметичностью соединений трубопроводов гидропривода.

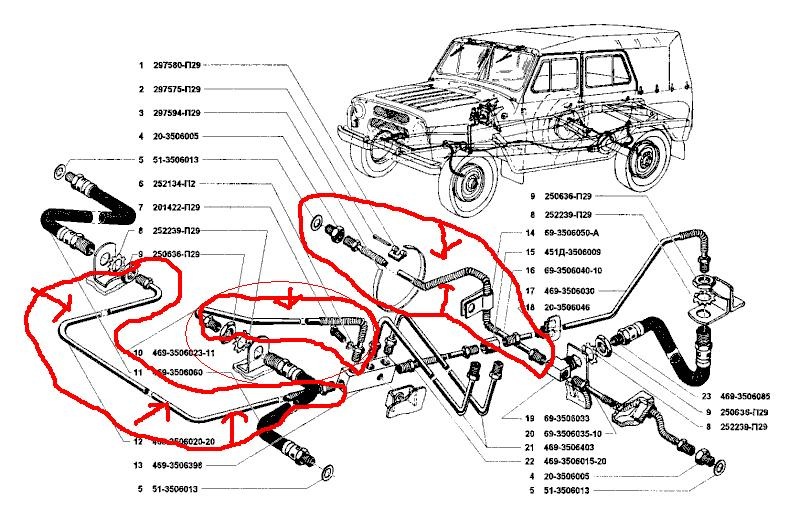

Проверяйте состояние трубопроводов, надежность крепления трубок на раме и мостах автомобиля. При осмотре убедитесь в отсутствии повреждений трубок и гибких шлангов.

Трубки и шланги, имеющие повреждения, замените новыми. Блок вакуумного усилителя с главным тормозным цилиндром УАЗ-Патриот регулировок не требует. Обслуживание заключается в проверке надежности крепления и герметичности соединений с трубопроводами.

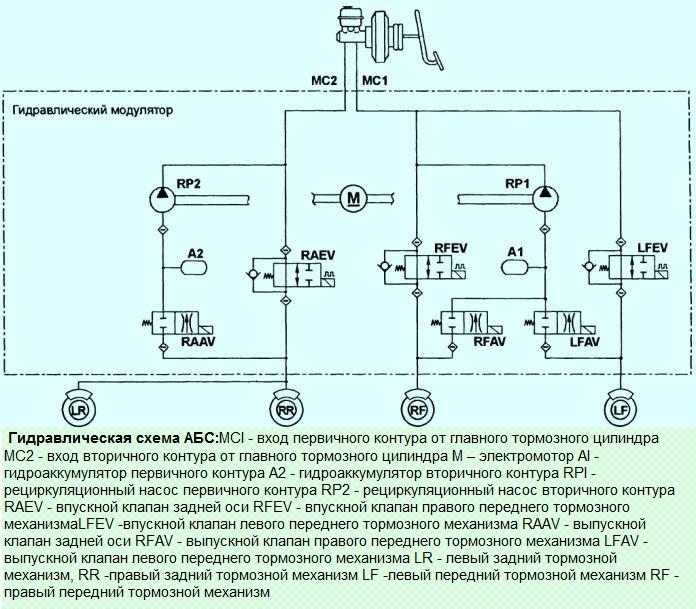

Гидравлический модулятор (см. рис. 3) АБС УАЗ-Патриот устанавливается в моторном отсеке на левом брызговике на кронштейне, регулировок не требует. Обслуживание заключается в проверке надежности крепления и герметичности соединений с трубопроводами. Периодически снимайте колеса, а также тормозные барабаны и очищайте детали тормозных механизмов от грязи.

В летнее время и при езде по грязным дорогам чистку производите чаще. При снятии колес и тормозных барабанов УАЗ-Патриот убедитесь в отсутствии течи из блока цилиндров и колесных тормозных цилиндров, а также в надежности крепления колесных цилиндров к щитам, блока цилиндров к суппорту, тормозных механизмов к мостам.

Обратите внимание на состояние защитных колпачков блока цилиндров и колесных цилиндров, степень износа фрикционных накладок, а также состояние тормозных барабанов и дисков. В случае большого износа накладок барабанных тормозных механизмов УАЗ-Патриот (заклепки утопают менее 0,5 мм) их необходимо заменить

В случае «замасливания» поверхностей накладок зачистите их шлифовальной шкуркой. При снятых ступицах задних колес подтяните болты крепления тормозных щитов и болты цапф передних мостов

В случае большого износа накладок барабанных тормозных механизмов УАЗ-Патриот (заклепки утопают менее 0,5 мм) их необходимо заменить. В случае «замасливания» поверхностей накладок зачистите их шлифовальной шкуркой. При снятых ступицах задних колес подтяните болты крепления тормозных щитов и болты цапф передних мостов.

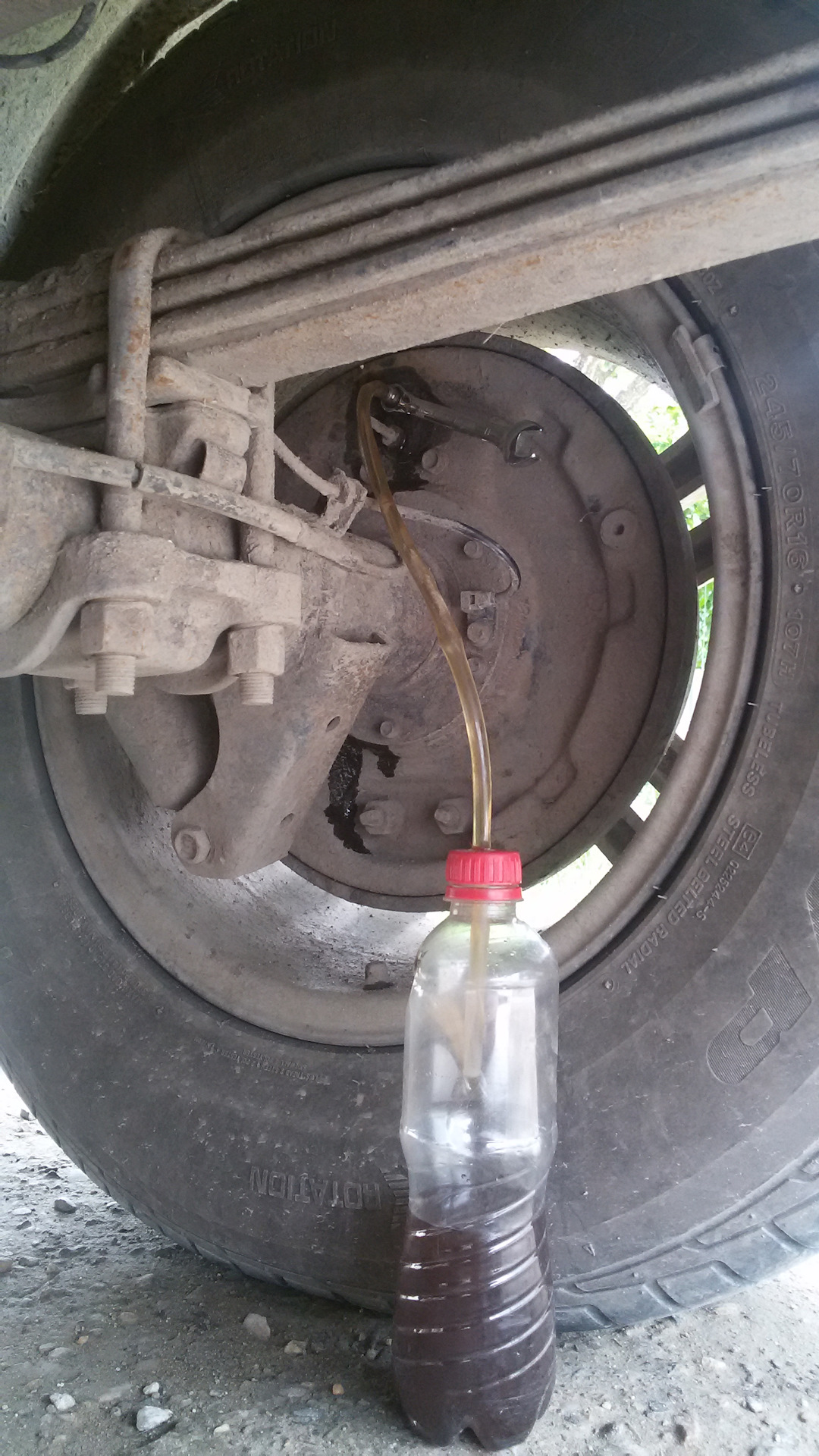

Как правильно прокачать тормоза на уаз патриот с абс

Приветствую всех. Возникла необходимость прокачать тормоза. Толкового описания процесса найти не удалось. Прошу подсказать как ЭТО делается с АБС? Сервис не предлагать: протёрся тормозной шланг, машина превратилась в недвижимость.

так же как и без абс, ничего не меняеться, все по стандартной схеме.

А что меняется в прокачке с АБС? Такойже контур! Прокачивается как обычно!

Вот если бы я знал что меняется, я бы не беспокоил народ. Сейчас заглянул под капот, тормозуха в бачке есть, значит гидромодуль воздух хватить не должен. Как рассказывал знакомый, ему прокачивали тормозную систему гидромодулем через сканер. Вот тут-то я и призадумался. Да ещё в какой-то умной книге вычитал, что прокачку надо производить при запущенном двигателе. Но у меня нет двух противогазов, что бы сделать это в гараже:confused::confused:.

Кстати, кто знает, Росу в гидропривод добавлять можно?

Напишу принцип полной замены тормозной на АБС на официальных дилерских станциях по новейшим иномаркам при достижении определённого пробега (сам там тружусь)

Отсасываем из бачка тормознуху насколько это возможно до дна при помощи груши или большого шприца с трубочкой(на сервисе это делают при помощи маслянной «миньетчицы»).Внимание если даже тормознуха меняется на аналогичную, то старая и новая имеют разный оттенок (старая мутная и грязноватая). А далее с самого дальнего колеса без каких либо прокачек и удержаний педали, с прозрачным шлангом и баночкой в руках , ключом откручиваем штуцер и даём стекать самотёком до появления чистой (новой)тормознухи и если в системе есть воздух он тоже выйдет.И так каждое колесо при этом между колёсами не забываем поглядывать на бачок и если требуется доливаем тормознухи. Операция проста как божий день и выполняется одним человеком , можно двумя, один сливает второй глядит за уровнем в бачке и доливает жидкость(так быстрее)

Операция проста как божий день и выполняется одним человеком , можно двумя, один сливает второй глядит за уровнем в бачке и доливает жидкость(так быстрее)

Удачи во всех начинаниях!

Да прокачка со сканером это круто!А вернее развод лохов на бабки. Сканер нужен только в случае если высветилась ошибка по АБС и после прокачки или каких либо других действий её нужна стереть.

Процесс замены

Алгоритм замены накладок нового образца на машине 2016 г., оснащенной раздаточным редуктором «Деймос», состоит из этапов:

Установить упоры под передние колеса, а затем поднять домкратом заднюю часть машины. Установить под порог страховочную опору, предотвращающую падение автомобиля на землю при поломке домкрата. Рычаг стояночного тормоза находится в опущенном состоянии.
Отвернуть гайки крепления и снять колесо со ступицы.
Выкрутить винты, удерживающие тормозной барабан. Поскольку элементы ржавеют, то для откручивания используется зубило или ударная отвертка.
Стянуть внешний корпус тормозного механизма при помощи болтов М8, которые равномерно вкручиваются в штатные отверстия для крепления детали на ступице.
Осмотреть внутреннюю часть снятого тормозного узла. Если на поверхности имеется бортик (появляется в результате выработки детали), то он стачивается на токарном станке. При износе детали свыше регламентированного предела элемент подлежит замене. При эксплуатации изношенной детали происходит чрезмерный выход поршней из гидравлического цилиндра, что приводит к выдавливанию манжеты и заклиниванию узла.
Утопить поршни цилиндра, равномерно сжав тормозные колодки к центру. Рекомендуется отвернуть крышку бачка с жидкостью и откачать 10-15 мл вещества.
Отвернуть опорные пальцы, расположенные в нижней части колодок. Снять пружины, соединяющие колодки между собой и с рычагом привода стояночного тормозного узла.
Снять изношенные детали, а затем смонтировать на штатное место новые элементы. Перед началом установки из полости тормозного узла удаляются продукты износа колодок и грязь, осматриваются резиновые элементы тормозного цилиндра. При обнаружении разрывов или течи жидкости требуется заменить привод на деталь в сборе.
Установить в верхнее положение регулировочный клин (находится в верхней части колодок). Для удержания деталей используется отверстие, выполненное в основании колодки. В канал вставляется болт размера М8 или стальной стержень подходящих диаметра и длины. Клин и дополнительная пружина обеспечивают автоматическую корректировку зазора в процессе эксплуатации автомобиля.
Надеть на место пружины, а затем выполнить предварительную регулировку положения тормозных элементов. Определение позиции обеспечивает корректную работу стояночного тормоза и исключает вероятность трения фрикционных накладок о внутреннюю поверхность барабана при движении автомобиля.
Установить на штатное место чугунный корпус механизма, а затем выполнить 3-4 нажатия на педаль управления тормозной системой автомобиля. Для корректировки положения накладок необходимо развести элементы ключом на 6 мм, которым проворачиваются пальцы.

Читайте про колодки тормозные передние УАЗ Патриот

При настройке стояночного привода владельцы сталкиваются с проблемой заедания тросов в оболочках. Для восстановления работоспособности под чехол заливается жидкая смазка. Затем необходимо прижать рычаг, расположенный сзади механизма, к опорному диску. При опущенном рычаге производится нажатие на педаль, клин освободится и подтянется пружиной на 1 или 2 зуба, обеспечивая корректировку зазора между накладкой и поверхностью барабана.

На машинах со стандартной раздаточной коробкой (выпуска до августа 2013 г.), используется отдельный узел для фиксации автомобиля на стоянке. Для замены колодок основного тормоза требуется вывесить колесо и снять детали, закрывающие колодки. Конструкция узлов и методика снятия не отличаются от процедуры при обслуживании автомашины с редуктором «Деймос». Затем с кромки цилиндра снимается защитный колпак и отверткой демонтируется стяжная пружина. После разведения руками колодок пружина вынимается из посадочного места.

Это Вас заинтересует: как подтянуть ручник на уаз патриот

Снять боковые крепления колодок, удерживая стержень рукой и одновременно поворачивая тарелку на 90°. Извлечь пружину и фиксирующие элементы, а затем отвернуть крепления опорных пальцев.

Удалить грязь и осмотреть детали механизма, поврежденные или корродированные элементы подлежат замене. Перед сборкой на внутреннюю поверхность щита наносится тонкий слой тугоплавкой смазки для тормозных узлов, снижающий силу трения колодок при работе. После установки деталей производится регулировка зазора путем вращения опорных пальцев (расположены со стороны днища на щите). При корректной настройке колесо вращается свободно, не задевая о фрикционную накладку чугунным барабаном.

Интересный материал тут: прокачка тормозов уаз буханка

Вам будет интересно почитать здесь: замена масла в коробке уаз патриот

Алгоритм замены тормозных колодок на УАЗ Патриот

Замена производиться только всего комплекта целиком, в противном случае существенно снизиться эффект торможения, повысится износ и нагрузка на новую колодку

При их смене необходимо обратить внимание на тормозной диск, так как он тоже со временем изнашивается. Если его толщина уменьшилась до 20,4 мм, то необходимо также произвести и его замену.
Замена колодок осуществляется в следующем порядке:

Включив стояночный тормоз и подложив под колеса упоры для предотвращения отката автомобиля

Другим способом можно зафиксировать автомобиль подставив под передний мост подставки после поднятия. С использованием домкрата следует приподнять переднюю часть авто. После чего произвести демонтаж колеса.
Извлечь с рабочего цилиндра резиновый колпачок.
Отвинтить 2 болта, удерживающие прижимную пружину. При этом можно использовать гаечный ключ на 12.
Используя монтировку необходимо разжать поршни тормоза. Для этого лучше использовать две монтировки

Включив стояночный тормоз и подложив под колеса упоры для предотвращения отката автомобиля. Другим способом можно зафиксировать автомобиль подставив под передний мост подставки после поднятия. С использованием домкрата следует приподнять переднюю часть авто. После чего произвести демонтаж колеса.
Извлечь с рабочего цилиндра резиновый колпачок.
Отвинтить 2 болта, удерживающие прижимную пружину. При этом можно использовать гаечный ключ на 12.
Используя монтировку необходимо разжать поршни тормоза. Для этого лучше использовать две монтировки

Отжим необходимо осуществлять равномерно.
Далее по очереди производим удаление обоих сменных элементов из суппорта.
Осторожно отводим тормозные цилиндры монтировкой, попросту утапливаем их в корпус суппорта. Следим за объемом тормозной жидкости в бачке

Как уже отмечалось выше, чтобы не допустить при произведении работ вытекания необходимо ее откачать, используя шприц.
Далее устанавливаются новые колодки, на те же посадочные места.
После этого, они фиксируются путем привинчивания опорной пружины.

Сборка колеса производится в обратном порядке. В таком же порядке осуществляется работа по замене колодок и на другом колесе. Если Вы заменили барабанные тормоза на дисковые как описано здесь, замена на задних колесах осуществляется таким же образом.
После замены колодок необходимо проконтролировать уровень тормозной жидкости. И раза три прокачать тормозную систему нажимая на педаль тормоза.
Можно эксплуатировать авто, но нужно помнить, что максимальный тормозной эффект будет достигнут только после того, как колодки притрутся к тормозному диску.

https://youtube.com/watch?v=2yfNTlT35-k

Какие задние колодки ставить на УАЗ Патриот

Детали отличаются в зависимости от типа применяемой раздаточной коробки:

На машинах с классическим редуктором, выпущенных до 2013 г., использовались детали 3151-3501090-10 (спереди) и 3151-3502091-10 (сзади), имеющие ширину рабочей поверхности 50 мм. Завод поставляет на рынок запчастей несимметричные оригинальные накладки 3160-3502105-10 и 3160-3502106-10, которые приклепывают к основанию при помощи 8 и 12 заклепок соответственно. Рекомендуется использовать оригинальные фиксаторы размером 4*9 мм, поставляемые заводом под каталожным номером 3151-3501107.
С началом использования элементов трансмиссии производства «Деймос» изменилась конструкция задних тормозных механизмов. Для машин, собранных после августа 2013 г., следует использовать накладки нового типа. Детали поставляются комплектом 3163-3502082, который собран из элементов с каталожными номерами 3163-3502088 и 3163-3502089.

Аналоги задних колодок

На рынке запасных частей имеются детали, выпущенные сторонними производителями:

Набор производства компании Альфа номер А250004 (только на 1 сторону). Детали подходят для машин со стояночным тормозом на заднем колесе, цена находится в пределах 500 руб.
Детали для машины раннего образца выпускаются фирмой АДС. Производитель предлагает колодки стандартного типа и с усиленной конструкцией. Элементы продаются попарно, стоимость набора составляет 700 руб.
Набор СЭД-ВАД, предназначенный для поздних машин (цена 400 руб.).

УАЗ Patriot

Руководство по эксплуатации автомобиля УАЗ Patriot, УАЗ Pickup 2019г. РЭ 316300-3902002-18 (1,8Мб) Издание второе (1.3 Мб) в формате PDF
Руководство по эксплуатации автомобиля УАЗ Patriot, УАЗ Pickup 2018г. РЭ 316300-3902002-18 (1,8Мб) в формате PDF
Руководство по эксплуатации автомобиля УАЗ Patriot, УАЗ Pickup, УАЗ Cargo 2014г. Издание пятое (3,6Мб) в формате PDF
Руководство по эксплуатации автомобиля УАЗ Patriot, УАЗ Pickup, УАЗ Cargo 2014г. Издание четвертое (3,8Мб) в формате PDF
Руководство по эксплуатации автомобиля УАЗ Patriot, УАЗ Pickup, УАЗ Cargo 2013г. Издание третье (3,9Мб) в формате PDF
Руководство по эксплуатации автомобиля УАЗ Patriot, УАЗ Pickup, УАЗ Cargo 2012г. Издание второе (3,7Мб) в формате PDF (ЕВРО-4)
Руководство по эксплуатации автомобиля УАЗ Patriot, УАЗ Pickup, УАЗ Cargo 2012г. Издание первое (3,6Мб) в формате PDF
Руководство по эксплуатации автомобиля УАЗ Patriot, УАЗ Pickup, УАЗ Cargo 2011г. РЭ 05808600.132-2011 Издание первое (3,6Мб) в формате PDF (ЕВРО-4)
Руководство по эксплуатации автомобиля УАЗ Patriot, УАЗ Pickup, УАЗ Cargo 2009г. Издание третье по состоянию на 2012г. (3,8Мб) в формате PDF
Руководство по эксплуатации автомобиля УАЗ Patriot, УАЗ Pickup, УАЗ Cargo 2009г. Издание второе по состоянию на 2011г. (3,6Мб) в формате PDF
Руководство по эксплуатации автомобиля УАЗ Patriot, УАЗ Pickup, УАЗ Cargo 2009г. Издание первое (3,4Мб) в формате PDF
Руководство по эксплуатации автомобиля УАЗ Patriot 2005г. Издание третье по состоянию на 2007г. (2,8Мб) в формате PDF
Руководство по эксплуатации автомобиля УАЗ Patriot 2005г. Издание второе по состоянию на 2006г. (2,2Мб) в формате PDF
Руководство по эксплуатации автомобиля УАЗ Patriot 2005г. (3,9Мб) в формате PDF
Сервисная книжка автомобиля УАЗ Патриот 2014г. Издание одиннадцатое. (0,4Мб) в формате PDF
Вкладыш к руководству по эксплуатации а/м UAZ Patriot. Для автомобиля УАЗ-23602. 2007г. (82Кб) в формате PDF
UAZ-PATRIOT Пошаговый ремонт в фотографиях 2011г. Издательство Третий Рим (39Мб книга в формате PDF)
UAZ-PATRIOT Пошаговый ремонт в фотографиях 2008г. Издательство Третий Рим
Каталог деталей и сборочных единиц УАЗ Patriot 2005г. ( PARTS CATALOGUE UAZ Patriot) (20Мб) На двух языках Русском и Английском (English) В формате PDF. Для просмотра необходима программа Adobe Acrobat Reader
Каталог деталей и сборочных единиц УАЗ Patriot 2007 г. ( PARTS CATALOGUE UAZ Patriot 2007)(9Мб) На двух языках Русском и Английском (English) В формате PDF.Для просмотра необходима программа Adobe Acrobat Reader
Схема электрооборудования УАЗ Patriot модель 2007 года. (300Кб) Для просмотра необходима программа Adobe Acrobat Reader прислал Фокин Игорь
Схема электрооборудования УАЗ Patriot. (181Кб) Для просмотра необходима программа
Adobe Acrobat Reader
Руководство по эксплуатации кондиционера фирмы «Delphi» (98Кб) В формате PDF.
Руководство по эксплуатации Мультимедийного РадиоАппарата (МРА) 2019г. Формат PDF (1 Мб)
Руководство по эксплуатации И05808600.004-2014 Радиоприемник с МР-3 проигрывателем 3163-7901020-40 Формат PDF (8 Мб)
Демонтаж и установка панели приборов в сборе для УАЗ Патриот 2012 года. Формат PDF
Одобрение типа транспортного средства ТС RU E-RU.МТ02.00129.Р2 для УАЗ Патриот
Одобрение типа транспортного средства ТС RU E-RU.МТ02.00129.Р3 для УАЗ Патриот
Одобрение типа транспортного средства ТС RU E-RU.МТ02.00129.Р4 для УАЗ Патриот
Одобрение типа транспортного средства ТС RU E-RU.МТ02.00129.Р5 для УАЗ Патриот
Одобрение типа транспортного средства ТС RU E-RU.МТ02.00328 для УАЗ Патриот с 31.12.2015 по 31.12.2018г.
Одобрение типа транспортного средства ТС RU E-RU.МТ02.00131.Р3 для УАЗ Карго и УАЗ Пикап
ОТТС ТС RU E-RU.МТ02.00131.Р6. Для УАЗ-2360, УАЗ-2363. Действует с 28.07.2017 по 31.12.2017. Формат PDF.

Второе техническое обслуживание (ТО-2)

Выполнить работы, предусмотренные ТО-1.
Проверить работу сцепления и свободный ход педали сцепления. При необходимости отрегулировать привод управления сцеплением.
Проверить и при необходимости отрегулировать зазоры между коромыслами и клапанами.
Проверить крепление двигателя, масляного картера двигателя, верхней и нижней частей картера сцепления.
Проверить крепление радиатора и его облицовки, жалюзи, распорных тяг.
Проверить осмотром герметичность системы охлаждения, исправность и крепление насоса системы охлаждения и вентилятора, состояние, ремня вентилятора.
Очистить генератор и стартер от грязи и масла и проверить состояние коллектора и щеток стартера. При необходимости продуть полость генератора и стартера сжатым воздухом и проверить их крепление. Отрегулировать натяжение ремня вентилятора.
Проверить крепление впускного и выпускного трубопроводов.
Очистить поверхность свечей, катушки зажигания датчика-распределителя и проводов высокого напряжения от грязи и масла. Проверить состояние проводов высокого и низкого напряжения. Снять свечи зажигания и проверить их состояние. При необходимости электроды зачистить и отрегулировать зазор между ними.
Проверить степень заряженности аккумуляторной батареи по напряжению элементов под нагрузкой. При необходимости снять батарею для подзарядки. Проверить крепление аккумуляторной батареи в гнезде.
Проверить крепление карбюратора и топливного насоса, устранить неисправности. Отрегулировать частоту вращения коленчатого вала на холостом ходу.
Проверить крепление картера и сошки рулевого механизма.
Проверить и при необходимости отрегулировать зацепление червяка и ролика рулевого механизма.
Проверить величину схождения передних колес, при необходимости отрегулировать.
Проверить исправность привода и действие стояночного тормоза. При необходимости снять барабан, проверить износ тормозных накладок, разобрать, промыть и смазать разжимной и регулировочный механизмы.
Проверить осмотром состояние рамы, рессор, подушек рессор, чашек, хомутов и амортизаторов. При необходимости устранить неисправности. Ослабленные заклепки чашек и хомутов рессор переклепать.
Проверить и при необходимости отрегулировать подшипники ступиц колес.
Снять тормозные барабаны и очистить тормоза. Проверить состояние тормозных барабанов, колодок, накладок и крепление тормозных щитов.
Проверить состояние трубопроводов тормозной системы и тормозных цилиндров.
Установить тормозные барабаны и отрегулировать зазоры между тормозными барабанами и колодками.
Проверить крепление ведущих фланцев ступиц и фланцев полуосей.
Проверить крепление крышек подшипников ведущих шестерен переднего и заднего мостов.
Проверить крепление коробки передач на картере сцепления и раздаточной коробки на коробке передач.
Проверить зазоры в подшипниках ведущей шестерни главной передачи переднего и заднего мостов и при наличии устранить.
Проверить крепление фланцев карданных валов.
Проверить крепление кузова (кабины) и платформы к раме.
Проверить и при необходимости отрегулировать натяжение тросов стеклоподъемников передних дверей.
Проверить крепление топливных баков.
При необходимости отбалансироватъ колеса.
Прочистить через каждое ТО-2 шланги и промыть керосином детали закрытой системы вентиляции картера двигателя.
Очистить воздушный фильтр и его фильтрующий элемент от пыли и грязи. Промыть керосином сетку пламегасителя внутри крышки фильтра. Заменить через каждое ТО-2 фильтрующий элемент на новый.
Выполнить все указания таблицы смазки.

Замена тормозных колодок УАЗ Patriot

Установить колодки с отверстиями «под ручник» на задние колеса УАЗа вместо колодок старого образца не должно вызвать никаких проблем и не должно потребовать каких-либо доработок. Установить колодки с длинными накладками и с отверстиями «под ручник» на передние колеса УАЗа вместо колодок старого образца скорее всего удастся.

Наверное, придется просверлить недостающее отверстие под пружину рядом с большим отверстием под «палец». В колодке «под ручник» оно расположено немного дальше от «пальца».

Какие колодки выбрать для замены

Набор колодок с отверстиями под ручник стоит в несколько раз меньше, чем такой же набор с установленными направляющими клина на колодках с короткой накладкой июнь года.

Возможно, удастся переставить эти направляющие со старых колодок на новые. Перестановка рычагов на колодке с длинными накладками не должна вызвать затруднений, так как рычаги крепятся при помощи болта. При невозможности найти и приобрести задние колодки УАЗ нового образца, можно вспомнить «дедовский» метод и заменить только изношенные накладки, металлические части колодок останутся старыми.

Это возможно, если накладки установлены при помощи заклепок. Сейчас есть колодки, накладки которых приклеены и их замена может оказаться очень сложной или вообще невозможной. В корзину. Автобокс своими руками.

Если тормозные колодки заднего тормоза замаслились, зачищайте их наждачной бумагой. Замасленные фрикционные накладки замените или опустите на 20-30 минут в чистый бензин и тщательно зачистите наждачной бумагой или металлической щеткой.

Обращайте внимание на:

— Состояние защитных колпаков колесных тормозных цилиндров и их установку. — Степень износа фрикционных накладок. — Состояние тормозного барабана.

Назначение и конструкция изделия

Суппорт представляет собой механизм, в котором располагаются рабочие цилиндры, участвующие в процессе торможения колесного диска. Представляет собой блок стальное основание, которое крепится на кронштейне тормозного диска. К суппорту подведен шланг, посредством которого осуществляется подача рабочей жидкости к колодкам. При нажатии на педаль тормоза давление в тормозной системе возрастает, в результате жидкость давит на поршни, а последние воздействуют на колодки. Таким образом, суппорт является неотъемлемой частью тормозной системы, без которого невозможно представить себе эффекта торможения.

В конструкции блока имеется такое устройство, как направляющая, которая отвечает за равномерность торможения, то есть, равномерного соприкосновения колодок с диском. Кроме того, направляющая отвечает за отсутствие звона при торможении, поэтому при их износе требуется замена. Как определить, что суппорт на автомобиле УАЗ Патриот требует ремонта, и какие детали необходимо заменять?

Необходимость ремонта

Передние тормоза на автомобиле УАЗ Патриот дисковые, а задние – барабанными. Поэтому в конструкции предусмотрено два передних суппорта. Но большинство зарубежных автомобилей современного производства оснащаются не двумя, а четырьмя суппортами, и имеют дисковые тормоза на всех четырех колесах.

Первыми вестниками того, что требуют ремонт передние суппорта, являются деформации изделия. Даже малейшая трещинка на устройстве может послужить серьезным последствием. Если на поршень попадет извне влага, то он начнет покрываться ржавчиной, и вскоре будет заклинивать при нажатии на педаль или сбросе.

Если вы замечаете, что тормозная система работает не так, как обычно, то следует немедленно провести диагностику и найти неисправность. Если заклинил поршень, что является распространенной проблемой не только на внедорожниках, но и на других авто, то необходимо произвести ремонт. Если же повреждение имеет непосредственно конструкция изделия, то она подлежит замене вместе с поршнем и направляющими.

Периодически изнашиваются направляющие блока, поэтому при их износе необходимо произвести замену и смазку. Как осуществляется снятие суппорта, а также особенности ремонта, рассмотрим далее.

Снятие устройства

Снятие блока цилиндров тормоза производится для проведения ремонта или замены устройства. Передние суппорта подлежат ремонту, если на них нет повреждений, как внешних, так и внутренних. Поэтому если цилиндр изделия имеет износ или наличие коррозии, то следует заменить блок на новый. Для того чтобы произвести снятие изделия, необходимо:

Извлечь передние колеса на автомобиле.
Извлечь передние тормозные колодки.
Отвинтить крепежный болт и удалить держатель.
Отвинтить два направляющих болта.
Снимается скоба и ослабляется затяжка штуцера шланга.
Отвинчивается верхний крепежный болт.
Вывинчивается верхний болт крепления и ослабляется нижний.
Блок уводится назад и извлекается.
Блок необходимо разъединить с тормозным шлангом. В месте их соединения расположена медная шайба, которую необходимо заменить на новую при сборке.
Необходимо осмотреть направляющие втулки и при необходимости заменить новыми.
После того, как передние направляющие будут заменены на новые, необходимо их смазать и установить на место.

После снятия изделия, с ним проводятся необходимые мероприятия. Установка блока осуществляется в порядке обратном снятию.

Непосредственно ремонт

Передние суппорта подлежат ремонту, о чем уже было оговорено выше. Чтобы его произвести, потребуется приобрести ремкомплект для Патриота. В ремкомплект входят следующие детали:

Пыльник и манжета;
Пыльники направляющих изделия.
Защитный колпак штуцера.

Если необходима замена колодок, то они приобретаются отдельно в комплекте 4 штуки. В зависимости от производителя деталей, в ремкомплекте суппорта можно найти и специальную смазку для направляющих. Ремкомплект для внедорожника стоит в районе 300 рублей, что зависит от производителя. Для Патриота, он имеет каталожный номер 3160-3501010.

После того, как ремонт будет завершен, необходимо все собрать на место и по завершении прокачать тормоза. Это нужно для того, чтобы удалить воздух из системы.

Подводя итог, следует заметить, что исправность суппорта на внедорожнике УАЗ Патриот важна, так как малейшее его повреждение повлечет износ составных деталей и выведет тормозную систему из строя. Поэтому периодически следует открывать капот и следить за количеством жидкости в бачке. При ее снижении ниже уровня, следует обязательно долить, в противном случае, это может повлечь за собой печальные последствия.

Диагностика АБС автомобиля УАЗ-Патриот

Управление системой тормозов АБС-8.0 УАЗ-Патриот выполняется гидромодулятором, имеющим встроенный электронный блок управления (ЭБУ).

Гидравлическая схема системы приведена на рисунке 4. АБС тормозов выполняет оперативный сброс давления в тормозных контурах колес, что исключает их блокировку и сохраняет управляемость автомобиля на скользкой дороге.

Меню управления тестером АБС включает разделы:

РЕЖИМ У10км/ч -диагностика, выполняемая на скорости выше 10 км/ч.
Просмотр — «Up/Dn»,
выбор -«Entr»,
выход -«Esc».

Если тестовый раздел активен и наблюдается движение автомобиля со скоростью более 10 км/ч, то диагностическая сессия прерывается.

Когда менять колодки на УАЗ Патриот

Замена задних тормозных накладок производится только комплектом, поскольку из-за разной толщины накладок не обеспечивается равномерное торможение. Завод-производитель заявляет срок службы деталей не менее 50 тыс. км. Но при движении по бездорожью во внутренние полости тормозов попадает абразив, ускоряющий износ механизмов.

Для осмотра состояния деталей требуется поднять машину на домкрате, а затем снять задние колеса и чугунные барабаны.

Повреждения колодок, при которых детали подлежат замене:

при толщине фрикционного слоя менее 1,5 мм;
при попадании на поверхность накладки смазочных материалов;
при обнаружении механических повреждений фрикционного слоя;
при разрушении металлического основания из-за низкого качества материала или ошибок при установке.
