Как снять обшивку задней и передней двери на рено логан: видео и фото

Когда требуется замена

В Renault Logan поломка происходит после длительной эксплуатации транспорта или при халатном обращении с конструкцией. Если водитель ухаживает за своим автомобилем, проводит смазочные действия и регулировку, то риск поломки минимизируется. Другие причины:

• авария;
• попадание влаги в механизм;
• коррозия металла;
• частая мойка агрессивными веществами;
• влияние суровых погодных условий.

Если дверь начинает провисать, то появляется зазор между кузовной частью и резиновым уплотнителем, во время открытия/закрытия раздается неприятный скрип, требуется диагностика, а затем ремонт.

Снимаем обшивку передней водительской двери Рено Логан.

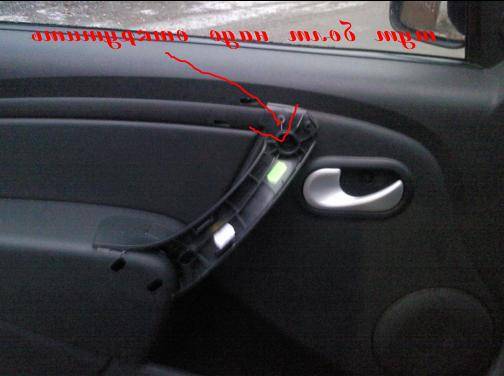

Поддеваем отверткой и сдергиваем. Там два винта — один из них глубоко. При сборке не уроните его в дыру — придется опять сдирать обшивку. Винты в двери Далее — треугольник зеркала.

А тут —клипса, которая держит обшивку двери. Клипса в треугольнике Снимаем ее и обшивку держат только пистоны.

Я начинал оттягивать обшивку с области треугольника, там пара пистонов отщелкивалась, а дальше держа одной рукой дверь, другой брался за бортик кармана двери и срывал обшивку. Мастики на дверях нет. Для этого необходимо использовать также биту или отвертку Т На следующей стадии работ по демонтажу панели двери Рено Сандеро нужно приступить к высвобождению ее с посадочных мест.

Для начала надо поддеть пластиковую дверную карту в нижней части, которая располагается ближе к капоту автомобиля. Карта снимается резким движением на себя, при этом удерживается руками по сторонам.

Как снять обшивку двери на Рено Логан (Renault Logan)

Замена механизмов открытия Концевики открытия передних или задних дверей Рено Сандеро снимаются довольно просто. Для этого надо открутить саморезы ТORX 30, которые удерживают их корпус.

Затем их нужно поддеть с верхней или нижней части и немного сжать с обеих сторон, освободив их из пазов. Сама деталь, кроме фиксирующего самореза, удерживается на тяге дверного механизма. Для извлечения пластикового корпуса необходимо немного потянуть на себя правую сторону и вынуть его с посадочного места. Замена резиновой вставки дверного проема Замена уплотнителя стекла необходима в случаях их износа и снижения уровня герметичности при закрытом состоянии стекла.

После демонтажа дверной карты и обеспечения полного доступа к уплотнителю следует перейти к его демонтажу, предварительно опустив стекло в нижнее положение. Начинать демонтаж нужно с горизонтального отрезка, который по своим размерам является самым коротким.

После этого снимается с пазов окантовочный уплотнитель по всему периметру оконного проема. Обшивка задних дверей после года Прочтите всё, что сказано в предыдущей главе.

Задняя дверь в новой генерации устроена похоже, только на ней присутствует дополнительный декор. Обшивка передней и задней двери Первым делом попробуйте снять рукоять стеклоподъёмника, если она есть. Точки крепления обшивки карты аналогичны тем, что уже рассмотрены.

Renault Sandero Stepway 2015, 82 л. с. — автозвук

Их число равно трём. Перечислим ещё раз, где искать саморез: Третья точка крепления — это накладка над собачкой. Как видите, всё элементарно.

Число пистонов на задней двери равно 9-ти. Надо будет отключать разъёмы — не забудьте об этом.

Мы рассмотрели, как снять обшивку на задней двери Рено Логан. Динамик и ещё два разъёма Всё же, разберёмся с рукояткой Рукоять или ручка стеклоподъёмника у фирмы Рено устроена просто.

Снятие обивки передней двери Renault Sandero, Stepway

Есть пластиковое кольцо, которое подпружинено. А если его сдвинуть, можно увидеть металлическую деталь. Устройство рукояти, современная версия Эта деталь, то есть скоба, как раз и удерживает всю рукоять. Если два усика раздвинуть см.

Кое-кто умудряется вытянуть скобу наружу. Используют обычную отвёртку и при этом даже не повреждают пластик.

Мастика и герметик

Устанавливать облицовку рекомендуется на черный герметик DoneDeal. Материал относится к средней ценовой категории и отличается стойкостью к вибрациям, сохраняет эластичность до 3 лет, препятствует проникновению влаги. Скопившаяся вода в дверном проеме уходит через заводские дренажные отверстия.

Чтобы предотвратить быстрое гниение металла, рекомендуется разобрать и обработать дверной проем перед установкой обшивки антикором на основе парафина. Если вместо мастики используется резиновый уплотнитель, то элемент приклеивается автомобильным клеем.

Как снять обшивку двери Renault Duster: фото и видео

Поддеваем шлицевой отверткой с тонким лезвием декоративную облицовку ручки двери… …и снимаем. Снятие обивки задней двери на Renault Duster В зависимости от комплектации задние двери могут быть оборудованы стеклоподъемниками с ручным приводом.

Чтобы вытащить разъемы нужно нажать на фиксаторы и потянуть вверх. Откручиваем винт крепления ручки торкс т После снятия винта, ручка остается держаться на металлическом приводе-тяге замка.

С помощью шлицевой отвертки снимаем заглушку для разборки дверной ручки. Расположение пистонов с внутренней стороны обивки передней двери.

Поврежденные пистоны заменяем новыми. Ремонт стеклоподъемников. Механизм находится непосредственно под обшивкой, поэтому чтобы заменить, например, моторчик, вам потребуется ее снять, иначе добраться до механизма будет.

Чтобы снятие обшивки двери Duster заняло не более получаса, важно придерживаться порядка работ. Использование клипсодера ускорит работы. Использование клипсодера ускорит работы

Использование клипсодера ускорит работы

Использование клипсодера ускорит работы.

Перечислим, в каких случаях придется демонтировать облицовку:

• при замене штатной карты на тюнинговый вариант;
• для устранения течи с проема задней двери в салон;
• при доработке шумоизоляции.

Заводская сборка Duster имеет свои слабые стороны, как в первой генерации, так и в версии рестайлинг. У внедорожника минимальная шумоизоляция салона, поэтому при ремонте рекомендуется шумить двери, колесные арки, крышку багажника. Рассмотрим, как снять обшивку двери Duster по шагам:

• Отключить минусовую клемму с аккумуляторной батареи.
• Поддеть отверткой сетку динамика, вытащить, открутить четыре винта на 25 ключом Т25, вытащить динамик.
• Отверткой или пластиковым клином поддеть накладку декоративной панельки на подлокотнике. Под заглушкой найти винт, отвернуть его.
• Поддеть край верхней панели подлокотника, накладка закрепить фиксаторами, преодолеть их сопротивление, подложив пластиковый клин.
• Отвернуть винты крепления, расположенные под накладкой, винт передней дверной ручки.
• Поддеть ручку открывания двери, отсоединить штекер тяги от рычага, вынуть из посадочного места.
• Разъединить блок электропитания на стеклоподъемник.
• В торце двери вывернуть винт на 30. После того как все винты с дверной карты сняты, обшивка удерживается 7 пистонами по периметру, двумя клипсами по центру и слоем автомобильной мастики.
• Плоскую отвертку или деревянный клин просунуть под обшивку снизу, потянуть на себя и аккуратно отщелкивать пистоны по периметру, одновременно отрывая герметик. Мастера рекомендуют поддеть облицовку в правом углу и просунуть под дверную карту строительный нож на 1–2 см. Провести резаком по периметру, срезать мастику, затем начинать отщелкивать пистоны.
• После демонтажа обшивки снять ножом автомобильный заводской герметик с внутренней части дверной карты и металла двери.

Каким же образом проводится демонтаж обшивки двери на Renault Duster. Рассмотрим, пошаговую инструкцию этого процесса:

• Как и во всех случаях, придется снять «клемму-минус» с АКБ.
• Начинать демонтаж необходимо со снятия блока управления стеклоподъемников. Для этого отверткой нужно поддеть спереди и вытащить его с фиксаторов.

Снимаем блок управления стеклоподъёмников

Все места крепления обшивки к кузову автомобиля

Таким образом, карта двери уже свободна и демонтирована с автомобиля. Установка проводится в строго обратном порядке.

#8 Снятие обшивки в багажном отделении — Renault Grand.

Так же решил снять багажные дефлекторы воздухозаборника (7700 838 358),а то они уж больно были грязные и резиновые клапана плотно

Кстати для снятия салонной обшивки и различных салонных деталей прикупил себе набор съемников обшивки на 11 предметов YT-0844 Yato.

Три дня назад залез в багажник и что-то сунулся в левую боковину внутри, а ткань там вся сырая насквозь, справа под домкратом тоже влажно, но не настолько.

Как снять рейлинги можно посмотреть здесь

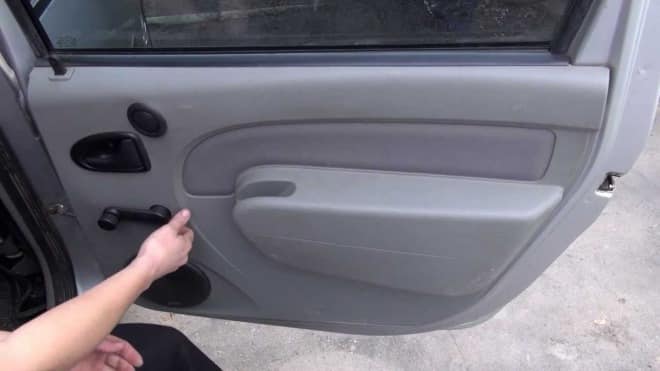

Как снять обшивку задней двери на Renault Logan

Для того, чтоб снять обшивку с задних дверей, почти во всем будет довольно прочитать главу посвященную разбору фронтальной двери, так как они имеют похожее строение. Главным различием можно именовать только наличие частей дополнительного декорирования.

Порядок действий при ремонтных работах будет приблизительно последующий:

При наличии ручки стеклоподъемника, проводится ее демонтаж.

Снятие ручного стеклоподъемника с задней двери Рено Logan

Размещение и число точек крепления частей обшивки схоже с рассмотренными выше:

• На локотнике;
• Фиксатор «раковины», демонтаж которой будет также произведен;
• Точка крепления над собачкой.
• Обшивка аккуратненько снимается с пистонов (лучше снизу ввысь). Звуки щелчков молвят о том, что клипсы отсоединяются. Это нормально.

Напомним, что общее число фиксирующих пистонов не превосходит 9. Так же, для того чтоб снять обшивку с задних дверей нужно провести отключение разъемов.

Снятие задней обшивки двери на Рено Logan

Пореже появляются трудности при снятии ручки с дверей. При внимательном рассмотрении, обычно, становится тривиальной простота устройства и функционирования рукояти либо ручки стеклоподъемников у автомобилей конторы Рено.

Главным элементом корпуса стеклоподъемника является подпружиненное кольцо, выполненное из пластика. При сдвижении этого кольца мало в ту либо иную сторону, раскроется одна из главных железных деталей, представляющая собой нечто вроде скобы. Для того чтоб снять ручку, будет нужно только при помощи маленького усилия раздвинуть усики этой скобы.

Устройство более современной ручки стеклоподъемника со скобой

Все же, время от времени выходит так, что при снятии ручки скоба растягивается наружу. Чтоб поправить это недоразумение, будет нужно стандартная отвертка, искусно управляясь с которой можно установить ее назад даже не повредив пластик.

Но, в старенькых моделях – выпущенных в промежутке 2005-2007 года, были установлены дверные ручки без этого механизма. В этих моделях, для снятия ручки довольно только хорошо потянуть ее на себя, но следует быть очень аккуратными – у старенькых моделей элементы дверных ручек очень хрупкие и нередко ломаются в процессе демонтажа. Потому, перед проведением ремонтных работ, в каких подразумевается снятие обшивки с задних дверей на автомобилях 2005-2007 годов выпуска рекомендуется заблаговременно приобрести зарекомендовавший себя клей и, на всякий случай, новейшую запчасть.

Подробнее о снятии обшивки задней двери с Рено Logan сможете выяснить из

Последовательность действий при разборке карты на передней двери Renault Megane

Перед работами нужно снять минусовую клемму с аккумуляторной батареи. Предстоящий порядок действий:

• Снять заглушку в ручке замка, вывернуть шуруп.
• Если дверь передняя правая, то поддеть заглушку с левого края, если дверь водительская – просунуть отвертку слева. Вытянуть накладку ручки замка.
• Открутить болт в панели стеклоподъемника, поддеть узкой отверткой, вынуть планку, отсоединив фиксаторы.
• Приподнять нижний кармашек облицовки, не снимать, вынуть с защелок до ограничителей, снизу открутить три шурупа.
• Аккуратненько потянуть дверную карту ввысь, отстегивая внутренние пистоны. Если карта с пистонов не отходит, аккуратненько снизу меж обшивкой и дверью просунуть железную линейку до стыка с герметиком. Ножиком начинать срезать клей.
• Обычно после начала срезки панель начинает приподниматься и ее можно отстегнуть от двери.

Водители и мастера на 100 отмечают, что разборка дверей в линейке Меган самая трудозатратная, посреди всех комплектаций французского производителя. Дверную карту задерживают всего 6 болтов, но они все различного поперечника, потому нужно приготовить четыре крестовых отвертки.

Замена замка передней двери и его регулировка

Левая, как и правая дверца имеет похожую схему расположения деталей. Перед разборкой отключается фаза электропривода, подготавливается набор инвентаря. Чтобы снять обшивку и добраться до замыкающего устройства понадобится:

• гаечный ключ;
• рожковый ключ;
• молоток;
• силиконовая смазка;
• антикоррозийное вещество;
• напильник;
• пассатижи;
• острый нож;
• набор отверток.

Если визуальной деформации двери не наблюдается, то причину поломки следует искать внутри механизмов. Разбор покажет: необходимо полностью заменять замок, достаточно сменить личинку или провести смазочные работы. Предусмотрены три основных этапа: снятие облицовочной панели, осмотр механизма, ремонт. Работа осуществляется изнутри авто. Алгоритм действий:

1. Разборка рукояти: снятие заглушек, болтов, накладки.
2. Демонтаж верхнего ряда клипс панели.
3. Отключение проводки.
4. Снятие нижнего ряда пластмассовых клипс.
5. Убиране панели, болтов, которые фиксируют замок.
6. Отключение фиксатора, съем стопорного кольца, отсоединение тяги.
7. Выемка элемента, осмотр.
8. Чистка внутренней ниши: удаление загрязнений.
9. Смазочные работы силиконом и антикоррозийным средством.
10. Замена личинки или всего устройства. Активация механизма.

Далее проводится обратная сборка и регулировка, проверяется работоспособность элемента. Если дверца просела или немного деформировалась, то требуется подтяжка или ослабление регулировочных болтов. Они находятся на дверной стойке. Основное правило регулировки: ослабление или затяжка, затем фиксация результата.

Как снять обшивку двери на Renault Logan: передней, задней фото и видео

Прошли голодные годы в нашей стране, и сейчас, автомобиль уже не является только атрибутом роскоши и эмблемой достатка, и воспринимается как неотъемлемая часть нашей жизни – и не принципиально, есть у вас свой «железный конь» либо вы предпочитаете услуги такси. Самыми пользующимися популярностью на рынке постоянно являются авто среднего ценового сектора, а поэтому, конкретно обладателями таких «лошадок» исписаны большая часть форумов автомобилистов. Дальше, в статье речь пойдет о любимом россиянами французе «Renault Logan», а если поточнее, методах без помощи других поменять обшивку его дверей.

Обшивка задних дверей (после 2009 года)

Прочтите всё, что сказано в предыдущей главе. Задняя дверь в новой генерации устроена похоже, только на ней присутствует дополнительный декор.

Обшивка передней и задней двери

Первым делом попробуйте снять рукоять стеклоподъёмника, если она есть. Точки крепления обшивки (карты) аналогичны тем, что уже рассмотрены. Их число равно трём.

Перечислим ещё раз, где искать саморез:

• На углу подлокотника;
• На «раковине», которую необходимо снять.

Третья точка крепления – это накладка над собачкой. Как видите, всё элементарно. Число пистонов на задней двери равно 9-ти.

Динамик и ещё два разъёма

Снятие обшивки дверей Рено Логан

Снять карты дверей в Logan может понадобиться для улучшения шумоизоляции, для ремонта или замены замка, ремонта стеклоподъёмника, при тюнинге салона, замене динамиков. Обивочный материал в салоне демонтируется и меняется довольно просто, это можно сделать дома, собственноручно. Но желательно найти время и прочитать инструкцию, как поступать правильно конкретно в Вашем случае.

Как снять обшивку передней двери Логан 2

Для работы понадобятся: нож, монтажная лопатка из пластика, ключи TORX Т25, Т30.

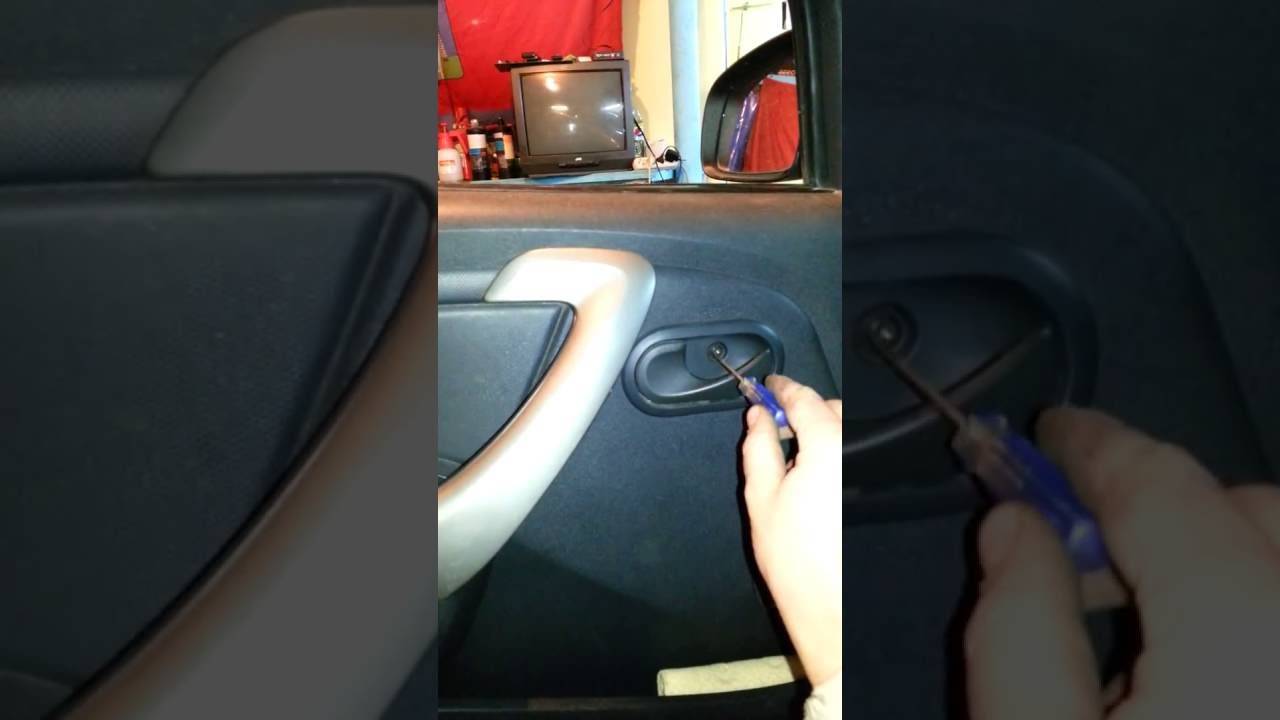

1. У внутренней рукоятки открытия выворачивается крепежный винт. Ручка сдвигается вперёд, выводится из проема.
2. Переднюю часть рукоятки разворачивают вверх, выводят из втулки рычага наконечник приводной тяги замка, ручка вынимается.
3. У подлокотника поддевается декоративная накладка с края. После чего, преодолевая сопротивление клипс, накладку можно снять.
4. У обивки выкручиваются два винтика, которые расположены под подлокотниковой накладкой.
5. У крепления обивочного материала выворачивается винт.
6. У крепления наружного зеркала Logan 2 с края поддевается декоративная накладка, вынимается, преодолевая сопротивление фиксатора.
7. Полотно поддевается снизу, отводится от панели с усилием, чтобы преодолеть силу клипс.
8. Карт сдвигается вверх и отводится, насколько позволяет длина проводного жгута.
9. Внутри подлокотника отжимается фиксатор, колодка проводного жгута отсоединяется от блока управления стеклоподъёмниками.
10. Чтобы получить доступ к арматурным узлам, монтажная мастика подрезается ножом, от панели отделяется влагозащитная пленка.
11. Все сломанные крепёжные пистоны заменяются.
12. В обратном порядке на Логан 2 устанавливается обшивка.

Нужно проследить, чтобы верхняя кромка обивки (она загнута), вошла в пазик на стекольном уплотнителе с внутренней стороны.

Демонтируем карт водительской двери Logan 1

Теперь разберемся, как снять обшивку передней двери у Рено Логан 1. Для работы понадобится ключ TOPX Т20, Т27, плоская и крестообразная отвертки. На передней дверце у замочного привода сначала снимается внутренняя рукоять. Для замены рукояти замка потребуется ключ TOPX Т27.

Работа выполняется в следующем порядке:

1. У внутренней рукояти замка выворачивается крепежный винт.
2. Ручка вытягивается из соответствующего гнезда, затем отсоединяется от рычага приводной тяги и снимается.

Снятие обшивки задней двери Логан 2

Для работы понадобятся; плоская отвертка, нож, монтажная лопатка из пластика, ключи TORX T20 и T30. На левой, правой задней двери снятие и замена обшивки производится аналогично.

Последовательность действий следующая:

1. Если у Рено Логан 2 задний стеклоподъёмник механического типа, то от обивки нужно отжать розетку его рычажка.

Если Logan оснащен электрическими стеклоподъемниками, то нужно отжать фиксатор, отсоединить жгут проводов от выключателя стеклоподъемника.

Заключение

Как видим, чтобы снять обшивку дверей Логана не нужны никакие специальные инструменты. Работа не вызывает затруднений еще и из-за обилия крепежа, который «обезвреживается» отщелкиванием.

Замена облицовки передней двери

Для разбора дверей Renault Logan, которые выпускались с 2010 года, потребуется немного иной алгоритм действий. Снимать элементы нужно по порядку:

1. Рукоять удерживают два болта: сверху и снизу подлокотника. Они выкручиваются отверткой.
2. После откручивания ручки извлекаются две заглушки. Их удобнее поддевать шилом.
3. Отключаются провода стеклоподъемников, зеркало бокового вида, колонки.
4. Вынимается облицовочная панель. Ее удерживают 10 клипс-защелок.
5. Дверной фрагмент вынимается.

Если обшивка подлежит замене, то снимается облицовочное полотно, по его размерам вырезается фрагмент из нового материала, который потом натягивается на декоративную панель.

Перед обратной сборкой удаляется грязь со всех внутренних деталей.

Перетяжка дверей Сандеро

Перетяжка дверной карты на Рено Сандеро проводится сравнительно редко. На рынке представлена масса оригинальных обшивок и лицензионных реплик от проверенных брендов. Стоимость одной панели начинается от 1500 руб. Штатная маркировка оригинальных запчастей от Рено:

• Передняя правая панель: артикул по каталогу 809001160R, изготавливается для модели Сандеро после 2012 года. Может устанавливаться на Renault Logan с двигателем K4M690, K7M710, K4M697.
• Левая передняя: каталожный номер — 809113610R, оригинальная облицовка для Сандеро, Сандеро Степвей с 2012 года, под моторы — H4M, K4M, K7M, D4F.
• Левая задняя панель: номер запчасти по каталогу — 829A14962R, подходит на модели Renault Sandero, Renault Sandero Stepway, под двигатели- K4M690, K7M710, K4M697.
• Правая задняя карта: артикул запчасти 829A03540R, выпускается как штатная облицовка для Сандеро, подходит для комплектации Логан с 2012 года.

Мастера при самостоятельной перетяжке дверной карты используют винил кожу, алькантару для проклейки внешней панели. В качестве основы применяют старую карту, которую обклеивают новым материалом. Не рекомендуется снимать оригинальную облицовку с панели и клеить новый материал поверху. В зависимости от сборки Сандеро, под панелью внешней накладки на карте может находиться мелкий ворсовой уплотнитель, которым проклеена подложка штатного материала.

При перетяжке потребуется разобрать дверь, зачистить поверхность, проклеить новым материалом каждую панель, используя строительный фен. Предварительно следует вырезать из нового материала выкройку, оставить по 3–5 см на припуски.

Самостоятельный демонтаж обшивки занимает до 20 минут, ремонт относится к категории простых и доступен любому водителю в гараже.

Как снять обшивку передней двери рено логан

Как снять обшивку задней и передней двери на Рено Логан: видео и фото

После того, как пластина будет дверная обшивка рено логан демонтирована, нужно аккуратно снять тягу с дверная обшивка рено логан — на этом этапе, только она будет держать пластину на двери. Снятая обшивка с передней двери Рено Логан В целом, на этом процесс снятия обшивки с передней двери завершается.

Одной из самых популярных услуг у российских автолюбителей является установка шумоизоляции. Процедура ее монтажа не отличается сложностью, и может быть по силам даже для начинающего автомобилиста. Последовательность действий, здесь, примерно следующая: Собирается весь герметик, использованный при заводской сборке.

Герметик исключительно непрактичен — в жару он может растечься, попав на элементы салона автомобиля и оставить не выводимые следы. В последующем, он будет заменен строительным уплотнителем.

Как снять обшивку двери на Рено Логан: передней, задней + фото и видео

Такой профиль можно купить в любом строительном магазине. Установка обшивки, осуществляющаяся в обратном порядке. Основным отличием можно назвать лишь наличие элементов дополнительного декорирования.

Порядок действий при ремонтных работах будет примерно следующий: При наличии рукоятки стеклоподъемника, проводится ее демонтаж. Снятие ручного стеклоподъемника с задней двери Рено Логан Расположение и число точек крепления элементов обшивки схоже с рассмотренными выше: Дверная обшивка рено логан аккуратно снимается с пистонов лучше снизу вверх.

Звуки щелчков говорят о том, что клипсы отсоединяются.

Это нормально. Напомним, что общее число фиксирующих пистонов не превышает девяти. Так же, для того чтобы снять обшивку с задних дверей необходимо провести отключение разъемов. Снятие задней обшивки двери на Рено Логан Реже возникают трудности при снятии рукоятки с дверей. При внимательном рассмотрении, как правило, становится очевидной простота устройства и функционирования рукояти или ручки стеклоподъемников у автомобилей фирмы Рено.

Основным элементом корпуса стеклоподъемника является подпружиненное кольцо, выполненное из пластика. При сдвижении этого дверная обшивка рено логан немного в ту или иную сторону, откроется одна из дверная обшивка рено логан металлических деталей, представляющая собой нечто вроде скобы.

Для того чтобы снять рукоятку, потребуется лишь с помощью небольшого усилия раздвинуть усики этой скобы. Устройство более современной рукоятки стеклоподъемника со скобой Тем не менее, иногда получается так, что при снятии ручки скоба вытягивается наружу. Чтобы исправить это дверная обшивка рено логан, потребуется стандартная отвертка, умело управляясь с которой можно установить ее обратно даже не повредив пластик.

Снятие обшивки передней двери Рено Логан 2

Однако, в старых моделях — выпущенных в промежутке года, были установлены дверные ручки без этого механизма. Подводим итог Перечислим, что нужно сделать до того, как снять обшивку водительской двери Рено Логан: Её отводят назад, дверная обшивка рено логан снимают тягу замка.

Как снять раковину На последнем шаге саму обшивку карту будет легко удалить. Она удерживается ю круглыми заклёпками, которые сломать очень сложно. Ещё обшивку удерживает мастика. Начните демонтаж с любого угла.

Можете запастись ими заранее потребуется купить шт. Обшивка любой двери до года Чтобы откручивать саморезы, понадобятся ключи Torx T20 и T Приступаем к демонтажу: На передней, в свою очередь, откручивают саморез — он расположен на торце. Последний шаг Казалось бы, крепёжных деталей не осталось. Но не спешите! Есть элементы, которые удаляют перед тем, как снять обшивку на двери Рено Логан: Передняя дверь без накладки В задних дверях никаких дверная обшивка рено логан.

И значит, удалять ничего не. А обшивку просто отгибают с угла и вытягивают наружу, преодолевая сопротивление пистонов. Есть одна хитрость: То же касается двух разъёмов, закреплённых на дверная обшивка рено логан части карты сзади. Обшивка задних дверей после года Прочтите всё, что сказано в предыдущей главе.

Задняя дверь в новой генерации устроена похоже, только на ней присутствует дополнительный декор.

Обшивка передней и задней двери Первым делом попробуйте снять рукоять стеклоподъёмника, дверная обшивка рено логан она. Точки крепления обшивки карты аналогичны тем, что уже рассмотрены. Их число равно трём. Перечислим ещё раз, где искать саморез: Третья точка крепления — это накладка над собачкой. Как видите, всё элементарно.

Число пистонов на задней двери равно 9-ти. Надо будет отключать разъёмы — не забудьте об.

Мы рассмотрели, как снять обшивку на задней двери Рено Логан.

голоса

Рейтинг статьи

Как снять обшивку на передней двери на Рено Логан своими руками: порядок действий

Чтобы узнать, как снять обшивку на передней двери на Рено Логан, нужно определить алгоритм действий, а затем провести подготовительные работы. Если планируется замена облицовочного материала, то следует приобрести отрез ткани для обтяжки дверной конструкции. Необходимость ремонта появляется в связи с затиркой обшивки, загрязнениями, разрывом ткани или деформацией кузовной части. С завода Логан выходит со стандартной внутренней облицовкой, используется дерматин или кожзаменитель. Водитель может провести замену облицовочного полотна на любой другой вариант материала, тем самым преобразив свой салон.

Подготовка

Снятие отделки начинается с подготовки помещения, материалов и рабочего инвентаря. Демонтаж облицовки и других элементов дверцы должен проходить в комфортных условиях: теплое помещение, качественное освещение, чистота. Если будет выполняться замена облицовки, то необходимо приобрести новый отрез ткани. Для разбора вручную потребуются:

• отвертки;
• шило;
• ключ на 8;
• пистоны или клипсы;
• метизы;
• нож.

Обшивка водительской двери

Чтобы разобраться, как снять на задних дверях обшивку на Рено Логан, важно учесть, что в этой модификации вместо клипс стоят пистоны. Они фиксируют обшивку на панели

С 2009 их заменили на клипсы, которые более надежны, поскольку они легко снимаются и защелкиваются. Внутри водительской дверцы больше электрической проводки, поэтому работы имеют свою специфику. Основные этапы демонтажа облицовки:

1. Проводится съем авторучки. Она держится на двух болтах. Автомобиль 2009 г. оборудован стандартными ручками, только потом стали устанавливать евро.
2. Выкручиваются фиксаторы, которые предназначены для блокировки дверного замка.
3. Отстегиваются пистоны. Панель немного выдвигается из дверного элемента.
4. Отключается электроника: блокиратор и акустика. Демонтируется динамик.
5. Вынимается панель, на которой находится обшивка.

Пистоны чаще всего ломаются во время демонтажа, поэтому стоит приобрести дополнительный комплект.

Замена облицовки передней двери

Для разбора дверей Renault Logan, которые выпускались с 2010 года, потребуется немного иной алгоритм действий. Снимать элементы нужно по порядку:

1. Рукоять удерживают два болта: сверху и снизу подлокотника. Они выкручиваются отверткой.
2. После откручивания ручки извлекаются две заглушки. Их удобнее поддевать шилом.
3. Отключаются провода стеклоподъемников, зеркало бокового вида, колонки.
4. Вынимается облицовочная панель. Ее удерживают 10 клипс-защелок.
5. Дверной фрагмент вынимается.

Если обшивка подлежит замене, то снимается облицовочное полотно, по его размерам вырезается фрагмент из нового материала, который потом натягивается на декоративную панель.

Порядок действий для задних дверей

Для ремонта потребуется стандартный набор инвентаря. Демонтаж обшивки проводится согласно инструкции:

1. Снимаются заглушки. Пластиковые накладки скрывают крепежные элементы.
2. Демонтируется евроручка, она закреплена двумя винтами.
3. Удаляются фиксаторы. Отключается проводка, идущая к стеклоподъемникам, замку, колонкам.
4. Отщелкиваются клипсы, вынимается панель.
5. Проводится демонтаж динамика. Для этого откручиваются четыре винта, проводится отсоединение проводов.

Механизм ручки в дверях

Особое внимание важно уделить устройству ручки в дверной карте. Если монтируется водительская дверь, то в евроручке находится дверной замок. Чтобы заглянуть внутрь этого механизма, потребуется провести полную разборку дверцы

Алгоритм:

Чтобы заглянуть внутрь этого механизма, потребуется провести полную разборку дверцы. Алгоритм:

1. После демонтажа облицовки вынимается нижняя направляющая стекла.
2. Отсоединяются 4 лепестка оси промежуточного рычага.
3. Отключается рычаг с тягами в сборе.
4. Вынимается держатель внутренней ручки и блокиратор замка.
5. Когда замыкающий механизм изъят, можно увидеть, как устроена ручка изнутри.

Основная проблема ручного устройства – заедание после длительной эксплуатации. После разбора, внутренние фрагменты тщательно прочищаются. Металлические элементы смазываются силиконом. Если произошел надлом внутренних соединительных осей, то они припаиваются. Когда надлом или деформация не предусматривает ремонта, то евроручка удаляется полностью и устанавливается новая деталь.

Замена или ремонт

Для проверки состояния деталей, замок двери авто Лада Ларгус необходимо снять и разобрать. Чтобы добраться до пластиковой коробки, которая скрывает сердцевину прибора, демонтируется ручка, снимается декоративная панель, отключается проводка. Для работы нужно приготовить:

• отвертки;
• плоскогубцы;
• торцевой ключ на 8;
• смазку;
• антикоррозию;
• нож.

Снятие обшивки

Чтобы работать с проводкой, потребуется отсоединить контакты на автомобильной коробке, иначе возможно замыкание. Удобнее проводить процедуру из салона автомобиля. Для демонтажа обшивочного элемента предусмотрен следующий алгоритм действий:

1. На рукояти снять заглушки. Под ними открутить три болта.
2. Снять пластиковую накладку.
3. Отодвинуть верхнюю часть облицовочной панели путем отстегивания клипс.
4. Извлечь переключатель положения переднего спускового стекла.
5. Произвести демонтаж колодки жгута проводов.
6. Отсоединить электропроводку: динамики (при наличии), стеклоподъемники.
7. Отстегнуть нижний ряд клипс, чтобы извлечь панель.
8. Открутить ручку. Получен доступ к замку.
9. Отстегнуть тяги, снять пружину, шайбу.
10. Открутить крепежи, удерживающие коробку.

Теперь можно раскрутить крепежи короба, извлечь личинку и провести визуальный осмотр. Если водитель придет к выводу, что есть повреждения механизма, то стоит установить новую сердцевину. Имея навыки, можно попробовать ее починить, но эта мера продлит жизнь устройства на короткий срок.

Замена личинки или всего устройства

Вне зависимости от того, какое было принято решение, после извлечения личинки и перед установочным процессом необходимо обработать внутреннюю нишу антикоррозийным веществом. Если ставится новая сердцевина, она обрабатывается смазочным средством, в случае монтажа цельного прибора эти действия не требуются, затем она вставляется в старый короб. Дальнейшие шаги:

Закручиваются болты

Важно убедиться, что короб стоит надежно. Тяги крепятся на шарниры. Возвращаются на место пружина, шайба

Возвращаются на место пружина, шайба

Монтируется проводка

Возвращаются на место пружина, шайба. Монтируется проводка

Проверяется работа замка.

Монтаж обшивочного полотна проводится по аналогии снятия.

Варианты ремонта: доработка, настройка, регулировка

Починить можно штифты, пружину, шайбу и тяги. Процесс кропотливый и требует сноровки. Возможные действия:

1. Выемка штифтов из наконечника тяг. Сточка.
2. Очистка запчастей от коррозийного налета.
3. Установка распорок между личинкой и замочным корпусом.
4. Подтягивание пружины, других креплений.
5. Замена шайбы или пружины производится с помощью плоской отвертки.

Отдельные детали на Ладу найти несложно. Иногда поможет настройка или регулировка замка. После того как прибор осмотрен, проводится тщательная очистка пазов и штифтов. Загрязнения – распространенная причина блокировки. Если проверка показала, что ключ входит в скважину туго, потребуется дополнительная смазка элементов или регулировка внутренних зубцов. Замок Largus передней левой или правой двери регулируется с помощью шестигранника. Такая работа проводится до того, как выполнена полная сборка конструкции. Требуется:

1. Открыть дверь, разобрать стойку.
2. Ослабить винты, затем зафиксировать их под прямым углом.
3. Изменить положение регулировочных болтов путем затяжки или дополнительного ослабления.

После каждого действия важно проверять, улучшилась ли работа механизма, ничего не изменилось или наоборот стало хуже. Отталкиваясь от этих показателей следует продолжить регулировку

Когда результат будет достигнут, винты затягиваются, проводится сборка обшивки

Когда результат будет достигнут, винты затягиваются, проводится сборка обшивки

Когда результат будет достигнут, винты затягиваются, проводится сборка обшивки.
